学会断路器的选型和整定断路器的选用，应依据实在使用条件选择使用类别，选择额定工作电压、额定电流、脱扣器的整定电流等参数，参照产品样本供给的保护特性曲线选用保护特性，并需对短路特性和灵敏系数进行校验。
1、断路器的分类1、•框架式断路器（ACB）框架断路器也称为万能式断路器，其全部零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为便利，多用在电源端总开关。
过电流脱扣器有电磁式，电子式和智能式脱扣器等几种。
断路器具有长延时、短延时、瞬时及接地故障四段保护，每种保护整定值均依据其壳架等级在肯定范围内调整。
框架断路器适用交流50Hz，额定电压380V、660V，额定电流为200A6300A的配电网络中,重要用来调配电能和保护线路及电源设备免受过载、欠电压、短路，单相接地等故障的危害，该断路器具有多种智能保护功能，可做到选择性保护。
在正常的条件下，可作为线路的不频繁转换之用。
1250A以下的断路器在交流50Hz电压380V的网络中可用作保护电动机的过载和短路。
框架式断路器还常常应用于变压器400V侧出线总开关、母线联络开关、大容量馈线开关和大型电动机掌控开关。
2、•塑壳式断路器（MCCB）塑壳式断路器也被称为装置式断路器，其接地线端子外触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内。
辅佑襄助触点，欠电压脱扣器以及分励脱扣器等多采纳模块化，结构特别紧凑，一般不考虑维护和修理，适用于作支路的保护开关。
塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。
塑壳式断路器过电流脱扣器有电磁式和电子式两种，一般电磁式塑壳断路器为非选择性断路器，仅有长延时及瞬时两种保护方式；电子式塑壳断路器有长延时、短延时、瞬时和接地故障四种保护功能。
部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。
塑壳式断路器一般用于配电馈线掌控和保护，小型配电变压器的低压侧出线总开关，动力配电终端掌控，也可用于各种生产机械的电源开关。
断路器的型号选择
最常见的断路器分为MCB(小型断路器）、MCCB(塑壳断路器）、ACB（万能断路器）小微断主要是我们平时家用的断路器（1、2、3、4、6、10、13、16、20、25、32、40、50、63、100）其中1663规格的比较常见，也是我们家里用的规格,当然我们家用的话还需选择几个漏电断路器。
塑壳主要是125、160、250、400、800《壳架》规格，额定电流不会大于壳架规格，从10A800A 都有，小于100A的塑壳和小微断相比，只是分断能力更高一些；这些规格只要是大一些的厂家都会生产，用于小微断上一级的配电。
万能短路器就更大了，其壳架等级有1600.2000、3200、4000、6300，器电流规格和塑壳相同，额定电流不会超过壳架等级。
范围是200A6300A.令狐采学断路器的型号选择空气开关，又称自动开关，低压断路器。
原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。
DZ4760A C20的空气开关，这是微（小）型断路器的额定电流标法，英文字表示磁脱扣（短路保护）的动作倍数，C一般用于普通配电（510倍），另外一种常见的是D型，用于起动电流较大（如电机）的电器（1014倍）。
20A表示额定电流，但应注意的是这个电流是在环境温度为40摄氏度时的整定值。
实际使用时可参照厂家提供的降容曲线。
空气开关的型号：C65N 1P：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40 A C50A C63AC65N 2P：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40 A C50A C63AC65N 3P：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40 A C50A C63AC65N 4P：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40 A C50A C63AC65N 1P：D1A D2A D4A D6A D10A D16A D20A D25A D32A D 40A D50A D63AC65N 2P：D1A D2A D4A D6A D10A D16A D20A D25A D32A D 40A D50A D63AC65N 3P：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A型号上升一般是6，10，16，20，25，32，40，50，63，80，100，125，150，225，400。
断路器选万能式还是塑壳式？

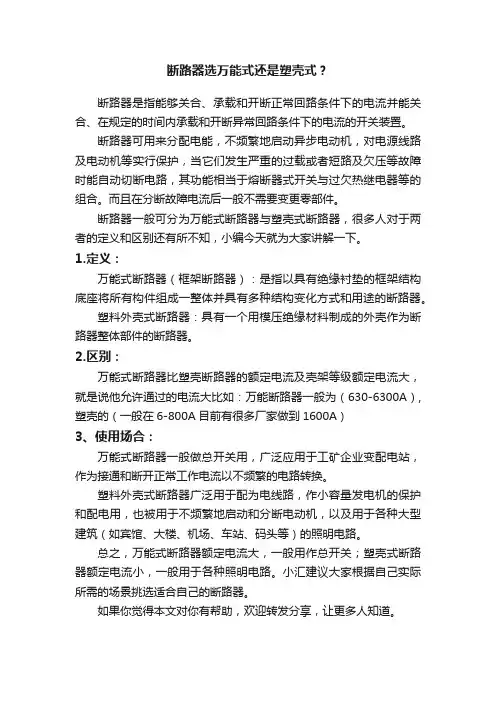

断路器选万能式还是塑壳式？
断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。
断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。
而且在分断故障电流后一般不需要变更零部件。
断路器一般可分为万能式断路器与塑壳式断路器，很多人对于两者的定义和区别还有所不知，小编今天就为大家讲解一下。
1.定义：
万能式断路器（框架断路器）：是指以具有绝缘衬垫的框架结构底座将所有构件组成一整体并具有多种结构变化方式和用途的断路器。
塑料外壳式断路器：具有一个用模压绝缘材料制成的外壳作为断路器整体部件的断路器。
2.区别：
万能式断路器比塑壳断路器的额定电流及壳架等级额定电流大，就是说他允许通过的电流大比如：万能断路器一般为（630-6300A）,塑壳的（一般在6-800A目前有很多厂家做到1600A）
3、使用场合：
万能式断路器一般做总开关用，广泛应用于工矿企业变配电站，作为接通和断开正常工作电流以不频繁的电路转换。
塑料外壳式断路器广泛用于配为电线路，作小容量发电机的保护和配电用，也被用于不频繁地启动和分断电动机，以及用于各种大型建筑（如宾馆、大楼、机场、车站、码头等）的照明电路。
总之，万能式断路器额定电流大，一般用作总开关；塑壳式断路器额定电流小，一般用于各种照明电路。
小汇建议大家根据自己实际所需的场景挑选适合自己的断路器。
如果你觉得本文对你有帮助，欢迎转发分享，让更多人知道。
断路器的型号选择
最常见的断路器分为MCB(）、MCCB(）、ACB（万能断路器）小微断主要是我们平时家用的断路器（1、2、3、4、6、10、13、16、20、25、32、40、50、63、100）其中16-63规格的比较常见，也是我们家里用的规格,当然我们家用的话还需选择几个。
塑壳主要是125、160、250、400、800规格，不会大于壳架规格，从10A-800A 都有，小于100A的塑壳和小微断相比，只是更高一些；这些规格只要是大一些的厂家都会生产，用于小微断上一级的配电。
万能短路器就更大了，其壳架等级有1600.2000、3200、4000、6300，器电流规格和塑壳相同，不会超过壳架等级。
范围是200A-6300A.断路器的型号选择空气开关，又称自动开关，低压断路器。
原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。
DZ47-60A C20的空气开关，这是微（小）型断路器的额定电流标法，英文字表示磁脱扣（短路保护）的动作倍数，C一般用于普通配电（5-10倍），另外一种常见的是D型，用于起动电流较大（如电机）的电器（10-14倍）。
20A表示额定电流，但应注意的是这个电流是在环境温度为40摄氏度时的整定值。
实际使用时可参照厂家提供的降容曲线。
空气开关的型号：C65N 1P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 2P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 3P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 4P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 1P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63AC65N 2P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63AC65N 3P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63A型号上升一般是6，10，16，20，25，32，40，50，63，80，100，125，150，225，400。
断路器 选型 计算
断路器选型计算摘要：一、断路器选型的重要性二、断路器选型的基本原则1.按照负载电流选择2.按照短路电流选择3.考虑额定电压和绝缘水平4.考虑操作次数和寿命5.考虑环境条件和防护等级三、断路器选型计算方法1.计算负载电流2.计算短路电流3.确定额定电压和绝缘水平4.确定操作次数和寿命5.考虑环境条件和防护等级四、常见断路器类型的特点和应用场合1.空气开关2.塑壳断路器3.微型断路器4.负荷开关五、总结与建议正文：断路器是电气系统中非常重要的保护设备，选用合适的断路器对保障电气系统的安全和稳定运行具有重要意义。
在断路器选型过程中，需要遵循一定的基本原则，并进行详细的计算。
本文将介绍断路器选型的重要性、基本原则、选型计算方法以及常见断路器类型的特点和应用场合，以帮助读者更好地进行断路器选型。
一、断路器选型的重要性断路器选型的重要性不言而喻。
错误的选型可能导致电气系统无法正常运行，甚至发生严重事故。
因此，在进行电气系统设计时，务必重视断路器的选型。
二、断路器选型的基本原则1.按照负载电流选择：断路器的额定电流应略大于电路的负载电流，以确保电路正常运行。
2.按照短路电流选择：断路器的瞬时脱扣电流应大于电路的短路电流，以防止电路发生过载和短路。
3.考虑额定电压和绝缘水平：断路器的额定电压应与电路的电压相匹配，以确保电气设备的安全运行。
同时，要考虑断路器的绝缘水平，以防止电气设备损坏。
4.考虑操作次数和寿命：根据电路的使用频率和负载特性，选择具有合适操作次数和寿命的断路器。
5.考虑环境条件和防护等级：根据安装地点的环境条件和防护要求，选择具有相应防护等级的断路器。
三、断路器选型计算方法1.计算负载电流：根据电路的负载设备容量和功率因数，计算负载电流。
2.计算短路电流：根据电路的负载电流和短路电阻，计算短路电流。
3.确定额定电压和绝缘水平：根据电路的电压等级，选择具有合适额定电压和绝缘水平的断路器。
4.确定操作次数和寿命：根据电路的使用频率和负载特性，选择具有合适操作次数和寿命的断路器。
断路器和空气开关的区别划分
低压断路器可分为低压塑壳断路器和低压框架式断路器，前者用于低压小电流，后者用于低压大电流，其中的低压塑壳断路器俗称自动空气开关。
中国国家标准GB14048.2中的几个定义（强制标准，想详细了解低压断路器就看这个标准）：1.断路器：能接通、承载和分断正常电路条件下的电流，也能在规定的非正常电路（例如短路）下接通、承载一定时间和分断电流的一种机械开关电器。
2.塑壳式断路器：具有一个用模压绝缘材料制成的外壳作为断路器整体部件的断路器。
3.空气断路器：触头在大气压力的空气中断开和闭合的断路器4.真空断路器：触头在高真空管中断开和闭合的断路器因塑壳式断路器一般使用空气作为灭弧介质，因此有空气开关的俗称，但空气开关的说法其实并不严谨，因开关与断路器是不同的两个概念。
从作用看：1、空气开关一般在小电流电路中主要起“隔离”和“保护装置”的作用，也叫自动开关，也叫空气断路器；2、断路器有很好的灭弧能力，在电路短路大电流情况下，自动跳闸；在高电压、大电流电路中，常用作停电、送电，接通、断开负荷的操作电器；1.电压等级的区别:一般空气开关合用的电压等级为500V以下,而断路器通常可以合用于220V以上的各电压等级.2.遮断电流的能力不同:一般断路器能承受的负荷及短路电流更大些.3.灭弧介质和方式的区别:断路器的灭弧介质和方式不但有空气断路器,还有真空断路器,多油断路器,少油断路器,六氟化硫断路器等.4.配套设备的区别:一般相对于空开来讲断路器的丈量,逻辑及执行部门的机构所配套的设备更复杂一些.断路器有真空断路器和SF6断路器等多种型号，它的开断电流要比普通的空气开关大，开断容量也要更大，真空断路器一般用于6KV的系统，SF6断路器用于500KV变电站，两者都用直流110V作为控制电源，由控制信号触发才会动作，一般的空开用在380/220系统，相当于刀闸。
主要区别为电流等级，微型断路器一般为63A以下，塑壳断路器一般为630A 以下，空气断路器一般为630A以上B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。
塑料外壳式断路器介绍
塑料外壳式断路器介绍塑料外壳式断路器，也被称为塑壳断路器或塑包断路器，是一种电气保护装置，广泛用于低压配电系统中的电路保护。
相比传统的金属外壳式断路器，它具有更轻便、安装方便、耐腐蚀等特点，因此在现代的电气设备中得到了广泛的应用。
以下将介绍塑料外壳式断路器的特点、工作原理以及应用领域等方面的内容。
首先，塑料外壳式断路器的主要特点包括：1.轻便：塑料外壳式断路器采用高强度的塑料外壳，相比传统的金属外壳式断路器更加轻便。
2.安装方便：塑料外壳式断路器采用模块化设计，安装、拆卸方便快捷。
3.防护等级高：塑料外壳具有较高的防护等级，可有效防止灰尘、水汽等进入断路器内部。
4.耐腐蚀性强：塑料外壳具有良好的耐腐蚀性能，能够适应各种恶劣的工作环境。
5.可靠性高：塑料外壳式断路器采用先进的电子技术，具有良好的性能和可靠的断路保护功能。
其次，塑料外壳式断路器的工作原理是基于热电离效应和电磁吸合效应。
当电路发生短路或过载时，电流会迅速增大，断路器内部的热电离装置会感知到电流的异常，并通过热电离效应将电路切断。
同时，断路器内部的电磁机构也会感知到异常电流，并通过电磁吸合效应将电路切断。
这样，可以有效地保护电路和设备。
最后，塑料外壳式断路器广泛应用于低压配电系统中，主要有以下几个方面的应用：1.住宅和商业建筑中的配电系统，用于保护照明、电力插座等设备。
2.工业生产线中的配电系统，用于保护生产设备和其他设备。
3.农业生产中的配电系统，用于保护灌溉设备、养殖设备等。
4.交通运输设备中的配电系统，用于保护车载设备和供电系统。
总之，塑料外壳式断路器作为一种重要的电气保护装置，具有轻便、安装方便、耐腐蚀等特点，在各个领域得到了广泛应用。
随着科技的不断进步和人们对电气安全的重视，塑料外壳式断路器的性能和功能也将进一步提升，为人们的生活和工作带来更多的便利和保障。
ACB、MCB、MCCB区别
ACB、MCB、MCCB区别
ACB-万能式（框架式）断路器断路器DZ5
MCCB-塑壳断路器
MCB-微型断路器
ELCB-漏电断路器漏电断路器DZL18-20/2
主要区别是：
1、分断能力不同，ACB的分断能力相对较高，MCCB次之，MCB最差，当然现在有不少的MCCB的生产企业能够将MCCB的分断能力作到很高，但稳定和可靠性不好；
2、安装的位置不同，ACB多被采用作为主断路器，因为它本身具有延时功能，能够延时分断和脱扣，而且还具有很好的通信功能和选择性，而MCCB多被采用作为配电电器，在线路的中间位置，因为它只具备分断能力和反时限脱扣能力，不具备选择性，多以只能作为下级保护开关紧急停止开关HW ；MCB多被用在负载端，因为它的分断能力相对比较低一半为6000A和4500A；
3、外形尺寸也相差很大，MCB的体积小，安装方便，ACB的体积最大，安装繁杂，MCCB处中间。
ACB、MCB、MCCB区别。
