SR触发器原理解析
plc中sr和rs的用法
plc中sr和rs的用法PLC（Programmable Logic Controller）中的SR（Set-Reset）和RS（Reset-Set）是两种基本的逻辑电路，它们在工业自动化系统中广泛应用。
SR和RS电路是用于控制开关状态的电路设备，通常用于自动控制系统中。
下面将介绍SR和RS电路的基本原理、特点以及应用。
首先，SR电路是由两个互斥输入信号S和R组成的。
当S信号为1时，电路的输出Q将置为1；而当R信号为1时，输出Q将置为0。
SR电路的特点在于，它具有双稳态特性，即在输入信号改变之前，输出状态保持不变。
这意味着，即使输入信号的状态变化，输出信号也将保持先前的状态，直到输入信号状态变为相反的状态。
在实际应用中，SR电路常用于存储开关状态或控制触发器。
例如，当需要保存系统状态或需要在之后恢复系统状态时，可以使用SR电路。
此外，SR电路还可以用作控制电路中的记忆装置，以实现对触发器的控制。
RS电路是SR电路的一种特殊形式，当S和R信号同时为1时，RS电路的输出将保持前一个状态。
与SR电路类似，RS 电路也具有双稳态特性，即在输入信号改变之前，输出状态保持不变。
RS电路在实际应用中也具有广泛的用途，例如作为通用开关电路、计数器和触发器等。
SR和RS电路在工业自动化系统中起到重要的作用。
它们可以通过搭建简单的电路来实现复杂的逻辑功能，使得控制系统更加灵活和可靠。
例如，SR电路可以用于实现开关的电路保持功能，使得开关在控制信号消失后保持原有的状态；RS电路可以用于实现通用开关电路，实现对设备的快速开关控制。
此外，SR和RS电路还可以通过组合使用以实现更复杂的功能。
例如，可以将多个SR和RS电路组合成计数器电路，实现对信号的计数和记录。
此外，SR和RS电路还可以与其他逻辑电路结合使用，例如与门、或门和非门等，以形成更复杂的逻辑功能。
总之，SR和RS电路在PLC中扮演着重要的角色。
它们具有双稳态特性，可以用于实现存储开关状态、控制触发器和通用开关电路等功能。
R-S触发器
RS触发器基本RS 触发器:电路结构把两个与非门G1、G2的输入、输出端交叉连接，即可构成基本RS触发器，其逻辑电路如图7.2.1.(a)所示。
它有两个输入端R、S和两个输出端Q、Q。
工作原理基本RS触发器的逻辑方程为：根据上述两个式子得到它的四种输入与输出的关系:1.当R=1、S=0时，则Q=0,Q=1,触发器置1。
2.当R=0、S=1时，则Q=1,Q=0,触发器置0。
如上所述，当触发器的两个输入端加入不同逻辑电平时，它的两个输出端Q和Q 有两种互补的稳定状态。
一般规定触发器Q端的状态作为触发器的状态。
通常称触发器处于某种状态，实际是指它的Q端的状态。
Q=1、Q=0时，称触发器处于1态，反之触发器处于0态。
S=0,R=1使触发器置1，或称置位。
因置位的决定条件是S=0,故称S 端为置1端。
R=0,S=1时，使触发器置0，或称复位。
同理，称R端为置0端或复位端。
若触发器原来为1态，欲使之变为0态，必须令R端的电平由1变0，S端的电平由0变1。
这里所加的输入信号（低电平）称为触发信号，由它们导致的转换过程称为翻转。
由于这里的触发信号是电平,因此这种触发器称为电平控制触发器。
从功能方面看，它只能在S和R的作用下置0和置1，所以又称为置0置1触发器，或称为置位复位触发器。
其逻辑符号如图7.2.1(b)所示。
由于置0或置1都是触发信号低电平有效，因此，S端和R 端都画有小圆圈。
3.当R=S=1时，触发器状态保持不变。
触发器保持状态时，输入端都加非有效电平（高电平），需要触发翻转时，要求在某一输入端加一负脉冲，例如在S端加负脉冲使触发器置1，该脉冲信号回到高电平后，触发器仍维持1状态不变，相当于把S端某一时刻的电平信号存储起来，这体现了触发器具有记忆功能。
4.当R=S=0时，触发器状态不确定在此条件下，两个与非门的输出端Q和Q全为1，在两个输入信号都同时撤去（回到1）后，由于两个与非门的延迟时间无法确定，触发器的状态不能确定是1还是0,因此称这种情况为不定状态，这种情况应当避免。

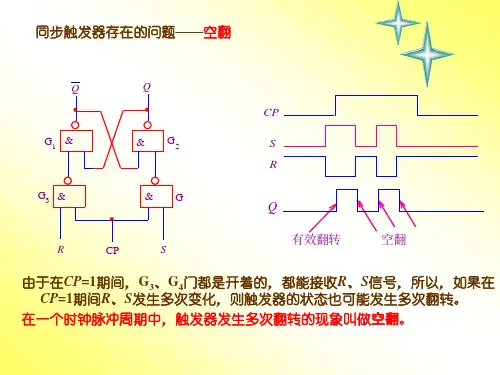

数字电子技术-主从RS触发器
1．电路结构 2、工作原理
第二节、 JK触发器
Q Q
（a）当CP＝1时，主触发器工作，接收
G1 & G3 & Q' G5 & G7 &
&
G2 G4
输入信号。从触发器被封锁，保持原状
态不变：
& Q' &
（b）当CP由1跃变到0时，即CP=0、
CP’＝1。主触发器被封锁，输入信号
G6 1
G9
不再影响主触发器的状态；从触发器
(1) RS触发器 (2) JK触发器 5 ．同一电路结构的触发器可以做成不同的逻辑功能；同一逻辑功能的触 发器可以用不同的电路结构来实现。 6．利用特性方程可实现不同功能触发器间逻辑功能的相互转换。
VOC
DC
330ΩBiblioteka + Vcc +5V
利用触发器的“记忆”作用，使抢答电路工作更可靠、稳 定。
QA KA FFA Q S R KR GA & VOA DA 330Ω
R
R QB Q S R
GB &
VOB
DB
330Ω
KB
FFB
R
R QC
GC &
VOC
DC
330Ω
KC
FFC
Q S R
R
R
7、本课小结
1．触发器有两个基本性质：（1）在一定条件下，触发器可维持在两种稳 定状态（0或1状态）之一而保持不变；（2）在一定的外加信号作用下， 触发器可从一个稳定状态转变到另一个稳定状态。 2 ．描写触发器逻辑功能的方法主要有特性表、特性方程、驱动表、状态 转换图和波形图(又称时序图)等。 3．按照结构不同，触发器可分为： (1) 基本RS触发器，为电平触发方式。 (2) 同步触发器，为脉冲触发方式。 (3) 主从触发器，为脉冲触发方式。 (4) 边沿触发器，为边沿触发方式。 4．根据逻辑功能的不同，触发器可分为：
sr触发器的激励方程
SR触发器是一种基本的数字逻辑门，它由一个反相器（NOT门）和一个与门组成。
SR触发器的名称中，S代表设置（SET），R代表重置（RESET）。
当输入信号为低电平（0）时，与门的输出为低电平，反相器的输出为高电平，此时触发器被重置；当输入信号为高电平（1）时，与门的输出为高电平，反相器的输出为低电平，此时触发器被设置。
SR触发器的激励方程如下：
当输入S 为低电平（0）时，与门输出为高电平（1），反相器输出为低电平（0），此时触发器被重置，输出为0。
当输入S 为高电平（1）时，与门输出为低电平（0），反相器输出为高电平（1），此时触发器被设置，输出为1。
当输入R 为低电平（0）时，与门输出为高电平（1），反相器输出为高电平（1），此时触发器被置位，输出为1。
当输入R 为高电平（1）时，与门输出为低电平（0），反相器输出为低电平（0），此时触发器被清0，输出为0。
因此，SR触发器的激励方程可以表示为：
Q = R + S'Q'
其中，Q 表示触发器的输出状态，R 表示重置输入，S 表示设置输入，' 表示反相运算符。
同步RS触发器工作原理.ppt
1
同步RS触发器的组成
2
同步RS触发器的性能特点
3
同步RS触发器的逻辑功能分析
1 同步RS触发器的组成
Q
直接
置“0”端
门&1
RD
门&3
门1和门2构成 基本RS触发器
Q
直接
门&2
置“1”端
SD 门3和门4构成
&
门4
RS引导触发器
R CP
置“0” 输入端
S
置“1” 输入端
小圆圈表示 低电平有效
Q n1 S RQ n（CP=1有效）
SR
0约束条件
3 同步RS触发器的逻辑功能分析
(3)状态转换图 以图形的方式描述触发器输出状态变化对输入信号的要求。
同步RS触发器状态转换图
3 同步RS触发器的逻辑功能分析
（4）工作波形图
Q 初态0 置1
保持
置0
置1
课后思考
如何从触发器逻辑符号中判断出 触发器属于电平触发还是边沿触发？ 如何判断是哪种电平触发或上升沿下降沿触发？
Q
Q
门& 1
1 RD
&
门3
门&2
SD 1
&
门4
R CP 1 S
R
S
Qn
Qn+1
00
0
0
00
1
1
01
0
1
01
1
1
10
0
0
10
1
0
11
1
×
11
0
×
逻辑功能

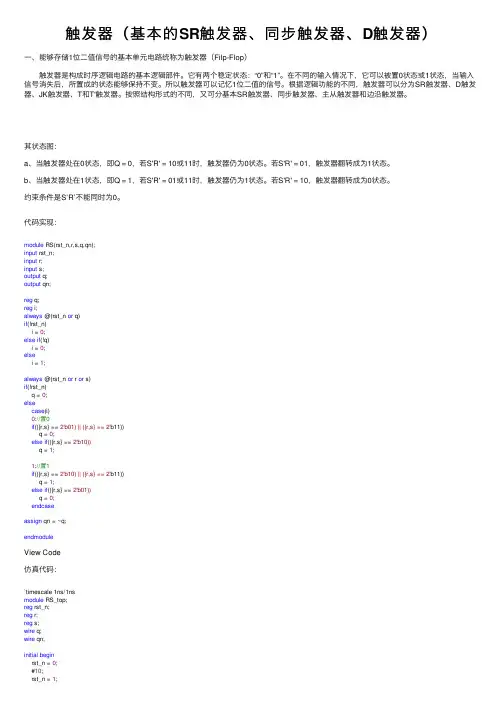

触发器（基本的SR触发器、同步触发器、D触发器）
触发器（基本的SR触发器、同步触发器、D触发器）⼀、能够存储1位⼆值信号的基本单元电路统称为触发器（Filp-Flop） 触发器是构成时序逻辑电路的基本逻辑部件。
它有两个稳定状态：“0”和“1”。
在不同的输⼊情况下，它可以被置0状态或1状态，当输⼊信号消失后，所置成的状态能够保持不变。
所以触发器可以记忆1位⼆值的信号。
根据逻辑功能的不同，触发器可以分为SR触发器、D触发器、JK触发器、T和T'触发器。
按照结构形式的不同，⼜可分基本SR触发器、同步触发器、主从触发器和边沿触发器。
其状态图：a、当触发器处在0状态，即Q = 0，若S'R' = 10或11时，触发器仍为0状态。
若S'R' = 01，触发器翻转成为1状态。
b、当触发器处在1状态，即Q = 1，若S'R' = 01或11时，触发器仍为1状态。
若S'R' = 10，触发器翻转成为0状态。
约束条件是S’R’不能同时为0。
代码实现：module RS(rst_n,r,s,q,qn);input rst_n;input r;input s;output q;output qn;reg q;reg i;always @(rst_n or q)if(!rst_n)i = 0;else if(!q)i = 0;elsei = 1;always @(rst_n or r or s)if(!rst_n)q = 0;elsecase(i)0://置0if(({r,s} == 2'b01) || ({r,s} == 2'b11))q = 0;else if(({r,s} == 2'b10))q = 1;1://置1if(({r,s} == 2'b10) || ({r,s} == 2'b11))q = 1;else if(({r,s} == 2'b01))q = 0;endcaseassign qn = ~q;endmoduleView Code仿真代码：`timescale 1ns/1nsmodule RS_top;reg rst_n;reg r;reg s;wire q;wire qn;initial beginrst_n = 0;#10;rst_n = 1;beginr = 0;s = 1;#20;r = 1;s = 1;#20;r = 1;s = 0;#20;r = 1;s = 1;#20;endendRS rs1(.rst_n(rst_n),.r(r),.s(s),.q(q),.qn(qn));endmoduleView Code仿真波形：可以看到仿真结果是对的。
电子触发器原理
电子触发器原理
电子触发器是一种电子元件，用于在输入信号满足特定条件时，在输出端产生一个电平变化。
它常用于数字电路中，用来控制或存储信息。
电子触发器的工作原理基于逻辑门的运算和存储特性。
常见的触发器包括SR触发器、D触发器、JK触发器和T触发器等。
这些触发器通常由多个逻辑门组成，通过控制输入端和时钟信号，可以实现存储和时序控制的功能。
以SR触发器为例，它由两个输入端S和R、一个时钟端CLK
以及两个输出端Q和Q'组成。
当时钟信号为高电平时，输入
信号的变化根据设定的逻辑表格来确定输出信号的变化。
S端
和R端的逻辑输入可以为高电平或低电平，输出端的电平则
根据逻辑门的工作原理来确定。
当输入信号满足特定条件时，触发器的输出状态会发生变化，并持续保持该状态直到再次满足触发条件。
这种特性可以用来实现存储或时序控制的功能。
触发器在数字电路中具有广泛的应用。
例如，它可以用来存储和传输数据，实现时序逻辑功能，构建计数器和寄存器等。
触发器的工作原理的理解对于设计和分析数字电路至关重要。
通过合理地选择和连接触发器，我们可以实现复杂的数字系统，提高电路的可靠性和性能。
sr率 电路
sr率电路
SR（Set-Reset）率是指一个电路中的SR触发器的工作频率。
SR触发器是一种基本的数字逻辑电路元件，它可以存储一个比特的数据。
在一个SR触发器中，有两个输入端口，一个是设置（Set）端口，另一个是复位（Reset）端口。
当设置端口接收到一个高电平信号时，触发器的输出变为高电平；当复位端口接收到一个高电平信号时，触发器的输出变为低电平；当两个输入端口都接收到高电平信号时，触发器的状态是不确定的。
SR触发器的工作频率取决于电路中的延迟时间和时钟频率。
延迟时间是指输入信号到达触发器和触发器输出状态发生变化之间的时间间隔。
时钟频率是指触发器在一秒钟内可以切换状态的次数。
一般来说，SR触发器的工作频率越高，它的响应速度越快，能够处理的数据量也更大。
然而，高工作频率可能会导致更大的功耗和更高的时延。
因此，在设计电路时需要综合考虑工作频率、功耗和时延等因素，以满足系统的性能要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
JHR
④次态Qn+1－某个时钟脉冲作用后触发器的状态， 即新态，也称现态。
2.表达时钟触发器的逻辑功能，常采用的四种形 式
①功能真值表
功能真值表以表格的形式表达在一定的控制输 入下，在时钟脉冲作用前后，初态Qn向次态Qn＋1转 化的规律，通常也称“状态转换真值表”。
Q、Q 是触发器的输出端，当Q＝0，Q＝1时，称
触发器状态为0；Q＝1，Q ＝0时称触发器状态为1。 即用触发器Q端的值表示触发器的状态。
S、R是触发器的信号输入端，S 端称为触发器的 置1（或称为置位）输入端；R 端称为触发器的复0 （或称为复位）输入端。根据与非门的逻辑关系有：
（1）当 R ＝0，S ＝1时，则 Q ＝1，Q＝0，触
式触发器。 所谓时钟触发器的触发方式是指时钟触发器在
CP脉冲的什么时刻接收控制输入信号，并且可改变 状态。
1.同步式触发器的触发方式 现以同步式DR
工作原理
在CP脉冲为低电平时门 3、门4被封锁，这时不 管输入信号D是“0”，
还是“1”，它们的输R 出S 、 均为高电平，
门1、门2是基本触发器，
在R S、 均为高电平时，
不可能改变原状态。
发器只有一个控制输入端T。 1.T触发器逻辑电路图
JHR
T触发器功能真值表
2.功能真值表
JHR
3.激励表
T触发器激励表
4.状态转换图
JHR
5.特性方程
Qn1 TQ n T Qn
T＝0时，触发器保持原状态不变，即Qn+1＝Qn;
T＝1时，触发器翻转，即Qn+1＝ Q n 。
JHR
第三节 时钟触发器的结构形式及触发方式 一、同步式触发器 时钟触发器的各种结构形式中最简单的是同步
JHR
2.激励表
D触发器激励表
3.状态图
4.特性方程
JHR
Qn1 D
三、JK触发器 1.同步式JK触发器逻辑电路图、功能真值表 JK触发器功能真值表
JHR
2.激励表
JK触发器激励表
3.状态转换图
JHR
4.特性方程
Qn1 JQ n KQn
四、T触发器 T触发器是JK触发器在J＝K条件下的特例，T触
JHR
一个触发器可以记忆和存贮一位二进制信息。触发 器是一种最基本的记忆单元电路。它除了记忆和存 贮单元外，也可以构成各种计数器。
二、 基本RS触发器
1.基本RS触发器电路组成和工作原理
基本RS触发器由两个与非门交叉耦合组成。
原理图
JHR
符号 与非门逻辑规律：有 0出1，全1出0
二、基本RS触发器工作原理
②激励表
激励表以表格的形式表达为在时钟脉冲作用下 实现一定 的状态转换（初态Qn→次态Qn＋1），
JHR
应有怎样的输入条件。 ③状态图
以图形的形式表达在时钟脉冲作用下，状态变化 与控制输入之间的关系，也称状态转换图。 ④特性方程
以方程的形式表达在时钟脉冲作用下，次态Qn＋1 与控制输入及初态Qn之间的逻辑函数关系。
JHR
第一节 触发器的性质与分类
一、触发器的基本性质
在数字系统中，常常需要记忆和存贮各种数据和信 息，实现这些记忆和存贮的电路叫做双稳态触发器， 简称触发器。
双稳态触发器具有两个稳定的工作状态，即端Q ＝1，Q ＝0是一种稳定的工作状态；Q＝0，Q ＝1是 触发器的另一种稳定状态。
如果没有信号的触发，触发器将永远保持原来的 状态不变（不能断电）。利用触发器的这一特点， 可以用来存贮和记忆信息。
态卡诺图的化简，便可得到该时钟触发器的逻辑表 达式－－特性方程。特性方程反映出次态Qn＋1和数 据输入（S、R）、初态（Qn）之间的关系：
JHR
Qn1 S RQn S R 0 （约束条件） 约束条件是为了避免触发器状态不定而给数据输入 S、R规定的限制条件。
JHR
二、D触发器 1.同步式D触发器逻辑电路图、功能真值表 D触发器功能真值表
三、基本RS触发器功能描述 1.真值表
JHR
基本RS触发器的真值表
JHR
2.状态转移表
S R Qn Qn＋1
100 0 101 0
010 1
011 110 111 000 001
1 0 1 不定 不定
JHR
简写形式
S R
10 01 11 00
Qn＋1 0 1 Qn
不定
Qｎ表示原状态 Qｎ＋1表示新状态
第六章 触发器
【本章主要讲授内容】 1.触发器的性质与分类； 2.触发器的功能； 3.触发器的结构和触发方式； 4.触发器的时间参数。
【本章重点、难点内容】 1.重点：各种逻辑功能的触发器及其应用 2.难点：触发器的应用
JHR
概述 时序逻辑电路与组合逻辑电路的不同之处在于， 它的输出不仅与当前的输入有关，而且还与前一时 刻的电路状态有关。因此，时序逻辑电路需要对前 一时刻的状态进行记忆，完成记忆功能的部件称为 存储单元。触发器就是时序逻辑电路中实现记忆功 能的基本存储单元。 本章主要介绍触发器的性质、功能和结构，触发 器的触发方式，及常用的集成电路触发器。
发器被复0（即触发器的状态为0）。
JHR
（2）当R ＝1，S ＝0时，则 Q＝0，Q＝1，触发器
被置1（即触发器的状态为1）。
（3）当 R ＝1，S ＝1时，触发器的状态不会发生
变化，即触发器具有保持的功能。
（4）当 R ＝0，S ＝0时，Q ＝1，Q＝1，触发器两
个输出端均为1，这是不允许的，称不确定状态，
3.特性方程
Q n＋1＝ S ＋RQ n
S R 0
4.波形图
S
S
QR
R
Q
JHR
第二节 时钟触发器的逻辑功能
预备知识：
1.几个术语和符号
①时钟输入端CP－时钟脉冲的输入端，通常输 入周期性时钟脉冲。
②数据输入端－也称控制输入端。对SR触发器， 控制输入端是S和R；对D触发器，控制输入端是D； 对JK触发器，控制输入端是J和K；对T触发器，控 制输入端是T。
JHR
一、SR触发器 1.同步式SR触发器的逻辑原理图及功能真值表 S
R
JHR
由功能真值表可归纳 如下：
SR＝00 状态不变 SR＝01 置0 SR＝10 置1 SR＝11 不定
SR触发器功能真值表
JHR
2.激励表
SR触发器激励表
3..状态图
JHR
4.特性方程 如将功能真值表所表示的触发器逻辑功能，经次
