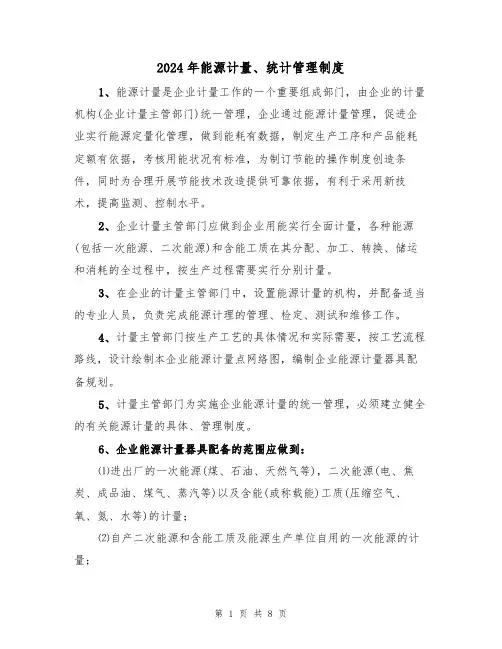

2024年能源计量、统计管理制度（三篇）
2024年能源计量、统计管理制度1、能源计量是企业计量工作的一个重要组成部门，由企业的计量机构(企业计量主管部门)统一管理，企业通过能源计量管理，促进企业实行能源定量化管理，做到能耗有数据，制定生产工序和产品能耗定额有依据，考核用能状况有标准，为制订节能的操作制度创造条件，同时为合理开展节能技术改造提供可靠依据，有利于采用新技术，提高监测、控制水平。
2、企业计量主管部门应做到企业用能实行全面计量，各种能源(包括一次能源、二次能源)和含能工质在其分配、加工、转换、储运和消耗的全过程中，按生产过程需要实行分别计量。
3、在企业的计量主管部门中，设置能源计量的机构，并配备适当的专业人员，负责完成能源计理的管理、检定、测试和维修工作。
4、计量主管部门按生产工艺的具体情况和实际需要，按工艺流程路线，设计绘制本企业能源计量点网络图，编制企业能源计量器具配备规划。
5、计量主管部门为实施企业能源计量的统一管理，必须建立健全的有关能源计量的具体、管理制度。
6、企业能源计量器具配备的范围应做到：⑴进出厂的一次能源(煤、石油、天然气等)，二次能源(电、焦炭、成品油、煤气、蒸汽等)以及含能(或称载能)工质(压缩空气、氧、氮、水等)的计量；⑵自产二次能源和含能工质及能源生产单位自用的一次能源的计量；⑶生产过程中能源和含能工质的分配、加工、转换、储运和消耗的计量；⑷生活和辅助部门(办公室、食堂、浴室、宿舍等)用能的计量；⑸为能源平衡测试所需要安排的计量。
7、第____项所涉及的能源计量器具的配备率做到不少于____%的要求。
8、能源计量的检测率和计量器具的准确度都要达到《用能单位能源计量器具配备和管理通则》的要求。
9、为保证使用计量器具的量值统一标准，根据本企业实际需要，对量大、面广的计量器具建立健全计量标准，严格计量监督、对使用量小，准确度要求高，而本企业又不能检定的能源计量器具，企业计量主管部门可以有计划地报请政府计量部门安排检定。
重点用能单位能源计量审查规范
JJF中华人民共和国国家计量技术规范JJF 1356— 2012重点用能单位能源计量审查规范The Rules for the Examination of the Energy Measuring in Key Organization of Energy Using2012－9－3 公布 2012－11－3 实施国家质量监督检验检疫总局发布重点用能单位能源计量审查规范The Rules for the Examination of the Energy MeasuringIn Key Organization of Energy Using本规范经国家质量监督检验检疫总局于2012年9月3日批准，并自2012年11月3日起施行。
归 口 单 位： 全国法制计量治理计量技术委员会要紧起草单位： 江苏省质量技术监督局无锡市计量测试中心江苏省计量科学研究院参加起草单位： 重庆市计量质量检测研究院山东省质量技术监督局本规范托付全国法制计量治理计量技术委员会负责解释本规范要紧起草人：刘继兵（江苏省质量技术监督局）胡建栋（无锡市计量测试中心）马宇明（江苏省计量科学研究院）参加起草人：王熙（江苏省质量技术监督局）韩文平（重庆市计量质量检测研究院）李杨（山东省质量技术监督局）目录引言....................................................... I X1 范围 (10)2 引用文件 (11)3 术语和定义 (11)3.1 能源计量审查 (12)5 / 1523.2 用能单位 (12)3.3 重点用能单位 (12)3.4 次级用能单位 (12)3.5 一次能源 (12)3.6 二次能源 (12)3.7 载能工质 (12)3.8 能源计量器具 (13)3.9 能源计量器具配备率 (13)3.10 能源计量目标 (13)4 能源计量治理 (13)4.1 总则 (13)4.2 组织与治理 (13)4.3 能源计量治理制度 (14)4.4 能源计量目标 (15)5 能源计量人员 (15)5.1 能源计量人员配备 (15)5.2 人员培训和资质 (16)6 能源计量器具 (16)6.1 能源计量器具配备 (16)6.2 能源计量器具治理 (17)6.3 能源计量器具检定/校准 (18)6.4 能源计量器具使用 (18)7 能源计量数据治理 (20)7.1 能源计量数据采集 (20)7.2 能源计量数据处理 (21)7.3 能源计量数据应用 (22)8 自查与整改 (22)8.1 自查 (22)8.2 整改 (22)9 能源计量审查 (23)9.1 审查原则 (23)9.2 审查组织 (23)9.3 重点用能单位预备 (24)9.4 资料审查 (25)9.5 现场审查 (25)9.6 编制审查报告 (26)9.7 审查结论确定 (26)9.8 审查结果处理 (27)VII / 152附录A 重点用能单位能源计量器具配备要求 (28)附录B 重点用能单位能源计量治理用表/图（格式） (35)附录C 重点用能单位能源计量审查记录表（格式） (67)附录D 重点用能单位能源计量审查报告（格式） (127)引言为加强重点用能单位能源计量工作监督治理，促进重点用能单位有效节能降耗，依据《中华人民共和国节约能源法》、《中华人民共和国计量法》、《能源计量监督治理方法》(国家质检总局第132号令)有关规定，制定《重点用能单位能源计量审查规范》（以下简称规范）。
电网电能计量装置配置技术规范
电网电能计量装置配置技术规范1范围本文件规定了电能计量装置的分类、一般要求和设备及要求。
本文件适用于上海电网额定频率为50Hz，电压等级为单相220V和三相380V~500kV的电能计量装置的新建、改造和运行管理。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4208外壳防护等级GB/T7251.1低压成套开关设备和控制设备第1部分：总则GB/T7251.3低压成套开关设备和控制设备第3部分：对非专业人员可进入场地的低压成套开关设备和控制设备-配电板的特殊要求GB/T14549电能质量公用电网谐波GB/T15284多费率电能表特殊要求GB/T16934电能计量柜GB/T17215.301多功能电能表特殊要求GB/T17215.321交流电测量设备特殊要求第21部分：静止式有功电能表（1级和2级）GB/T17215.322交流电测量设备特殊要求第22部分：静止式有功电能表（0.2S级和0.5S级）GB/T17215.323交流电测量设备特殊要求第23部分：静止式无功电能表（2级和3级）GB20840.1互感器第1部分：通用技术要求GB20840.2互感器第2部分：电流互感器的补充技术要求GB20840.3互感器第3部分：电磁式电压互感器的补充技术要求GB/T20840.5互感器第5部分：电容式电压互感器的补充技术要求GB50058爆炸和火灾危险环境电力装置设计规范GB/T11918.1工业用插头插座和耦合器第1部分：通用要求GB/T11918.2工业用插头插座和耦合器第2部分：带插销和插套的电器DL/T448电能计量装置技术管理规程DL/T825电能计量装置安装接线规则Q/GDW1373—2013电力用户用电信息采集系统功能规范3术语和定义下列术语和定义适用于本文件。
JJF93-2012 能源计量网络图通用技术规范
山东省计量技术规范JJF（鲁）93 —2012能源计量网络图通用技术规范Common Technical Specifications for Energy Measure Network diagram2012―06―发布 2012―06―10 实施山东省质量技术监督局发布能源计量网络图通用技术规范Measure Network diagram本规范经山东省质量技术监督局于2012年月日批准,并自2012年6月10日起施行。
归口单位:山东省质量技术监督局主要起草单位:山东省计量科学研究院参加起草单位:淄博市计量测试所潍坊市计量测试所山东钢铁济南分公司中国石化胜利油田分公司滨化集团股份有限公司兖矿集团有限公司山东水泥厂有限公司华能济南发电有限公司本规范由归口单位负责解释本规范主要起草人：周宁宁（山东省计量科学研究院）李杰（山东省计量科学研究院）尹遵义（山东省计量科学研究院）陈杰（淄博市计量测试所）王毅（山东省计量科学研究院）参加起草人:孙青竹（中国石化胜利油田分公司）姚生江（潍坊市计量测试所）刘玮（山东钢铁济南分公司）王云红（滨化集团股份有限公司）周刚（兖矿集团有限公司）李炳福（山东水泥厂有限公司）王利华（华能济南发电有限公司）目录引言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语 (1)4 能源计量网络图的绘制 (2)4.1 总体要求 (2)4.2 绘制原则 (2)4.3 绘制要求 (2)4.4 附表A用能单位能源计量器具配备情况表的填写要求 (3)5 能源计量网络图绘制举例 (4)附录A 用能单位能源计量器具配备情况表格式 (7)引言绘制能源计量网络图是能源计量工作的一项重要基础性工作，有助于用能单位按照GB 17167-2006《用能单位能源计量器具配备和管理通则》加强能源计量器具的配备和管理，促进用能单位能源统计数据的采集、分析和应用，推动《中华人民共和国节约能源法》、《能源计量监督管理办法》（国家质检总局第132号令）的贯彻落实。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
山东省计量技术规范
JJF（鲁）93 —2012
能源计量网络图通用技术规范
Common Technical Specifications for Energy Measure Network diagram
2012―06―发布 2012―06―10 实施
山东省质量技术监督局发布
能源计量网络图通用技术规范
Measure Network diagram
本规范经山东省质量技术监督局于2012年月日批准,并自2012年6月10日起施行。
归口单位:山东省质量技术监督局
主要起草单位:山东省计量科学研究院
参加起草单位:淄博市计量测试所
潍坊市计量测试所
山东钢铁济南分公司
中国石化胜利油田分公司
滨化集团股份有限公司
兖矿集团有限公司
山东水泥厂有限公司
华能济南发电有限公司
本规范由归口单位负责解释
本规范主要起草人：
周宁宁（山东省计量科学研究院）
李杰（山东省计量科学研究院）
尹遵义（山东省计量科学研究院）
陈杰（淄博市计量测试所）
王毅（山东省计量科学研究院）参加起草人:
孙青竹（中国石化胜利油田分公司）
姚生江（潍坊市计量测试所）
刘玮（山东钢铁济南分公司）
王云红（滨化集团股份有限公司）
周刚（兖矿集团有限公司）
李炳福（山东水泥厂有限公司）
王利华（华能济南发电有限公司）
目录
引言 (II)
1 范围 (1)
2 规范性引用文件 (1)
3 术语 (1)
4 能源计量网络图的绘制 (2)
4.1 总体要求 (2)
4.2 绘制原则 (2)
4.3 绘制要求 (2)
4.4 附表A用能单位能源计量器具配备情况表的填写要求 (3)
5 能源计量网络图绘制举例 (4)
附录A 用能单位能源计量器具配备情况表格式 (7)
引言
绘制能源计量网络图是能源计量工作的一项重要基础性工作，有助于用能单位按照GB 17167-2006《用能单位能源计量器具配备和管理通则》加强能源计量器具的配备和管理，促进用能单位能源统计数据的采集、分析和应用，推动《中华人民共和国节约能源法》、《能源计量监督管理办法》（国家质检总局第132号令）的贯彻落实。
用能单位在绘制能源计量网络图时应参照本规范的要求进行。
不同行业可以根据自己的行业特点和需求，在此基础上制定出更适用于各自能源计量管理特点的能源计量网络图。
.
能源计量网络图通用技术规范
1范围
本规范规定了能源计量网络图的通用要求，适用于山东省用能单位能源计量网络图的绘制。
2引用文件
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
GB/T 2589 综合能耗计算通则
GB/T 12452 企业水平衡测试通则
GB/T 14689 技术制图图纸幅面和格式
GB/T 17450 技术制图图线
GB/T 20901-2007 石油石化行业能源计量器具配备和管理要求
GB 17167-2006 用能单位能源计量器具配备和管理通则
3术语和定义
3.1 用能单位 organization of energy using
用能单位是指一个具有独立法人地位，或者能够进行独立核算的具有确定边界的耗能单位。
3.2次级用能单位 sub-organization of energy using
用能单位下属的能源核算单位。
3.3 能源计量器具measuring instrument of energy
测量对象为一次能源、二次能源和载能工质的计量器具。
3.4 能源计量器具配备率 equipping rate of energy measuring instrument
能源计量器具实际的安装配备数量占理论需要量的百分数。
注：能源计量器具理论需要量是指为测量全部能源量值所需配备的计量器具数量。
3.5 能源计量网络图
能源计量网络图是用能单位描述各种能源流向和能源计量器具配备情况的图形。
