电度表的原理及接线方法

电度表的原理及接线⽅法电度表、电流表、电压表的应⽤单相电度表⼯作原理当电度表接⼊被测电路后，被测电路电压U加在电压线圈上，在其铁芯中形成⼀个交变的磁通，这个磁通的⼀部分ΦU由回磁极穿过铝盘到回到电压线圈的铁芯中；同理，被测电路电流I通过电流线圈后，也要在电流线圈的U形铁芯中形成⼀个交变磁通Φi，这个磁通由U形成铁芯的⼀端由下⾄上穿过铝盘，然后⼜由上⾄下穿过铝盘回到U形铁芯的另⼀端。

电度表的电路和磁路如图6-3所⽰，其中回磁板4是由钢板冲制⽽成的，它的下端伸⼊铝盘下部，与隔着铝盘和电压部件的铁芯柱相对应，以便构成电压线圈⼯作磁通的回路。

由于穿过铝盘的两个磁通是交流磁通，⽽且是在不同位置穿过铝盘，因此就在各⾃穿过铝盘的位置附近产⽣感应涡流，如图所⽰，这两个磁通与这些涡流的相互作⽤，便在铝盘上产⽣推动铝盘转动的转动⼒矩。

图6-3 电度表的电路和磁路（a）铁芯结构（b）电路和磁路1—电流元件铁芯 2电压元件铁芯 3—铝盘 4—回磁板单相有功电度表/三相四线制有功电度表/电⼦式电能表的⼯作原理及接线⼀、机械式电度表的型号及其含义。

电度表型号是⽤字母和数字的排列来表⽰的，内容如下：类别代号+组别代号+设计序号+派⽣号。

如我们常⽤家⽤单相电度表：DD862-4型、DDS971型、DDSY971型等。

1、类别代号：D--电度表2、组别代号表⽰相线：D--单相；S--三相三线；T--三相四线。

表⽰⽤途的分类：D-多功能；S--电⼦式；X--⽆功；Y--预付费；F--复费率。

3、设计序号⽤阿拉伯数字表⽰。

每个制造⼚的设计序号不同，如长沙希麦特电⼦科技发展有限公司设计⽣产的电度表产品备案的序列号为971，正泰公司的为666等综合上⾯⼏点：DD--表⽰单相电度表：如DD971，DD862DS--表⽰三相三线有功电度表：如DS862，DS971型DT--表⽰三相四线有功电度表：如DT862，DT--971型DX--表⽰⽆功电度表：如DX--971，DX864DDS--表⽰单相电⼦式电度表：如DDS971型DTS--表⽰三相四线电⼦式有功电度表：如DTS--971型DDSY--表⽰单相电⼦式预付费电度表：如DDSY971型DTSF--表⽰三相四线电⼦式复费率有功电度表：如DTSF--971型DSSD--表⽰三相三线多功能电度表：如DSSD971型常⽤电度表外型如下图4、基本电流和额定最⼤电流基本电流是确定电度表有关特性的电流值，额定最⼤电流是仪表能满⾜其制造标准规定的准确度的最⼤电流值。

电度表接线及工作原理ppt课件

机械式三相四线电度表的读法
比如用的是100/5的互感器，那它的倍率为20(即100除以5)，如果是200/5的即倍率为40，如果是500/5的，那倍率就是100。以此类推，把表上显示的读数，再乘以这个倍率，就是您实际使用的电量数，单位为KWh(千瓦时：度)。即：实际用电量=实际读数×倍率 3、互感器如果不只绕一匝，那么，实际用电量=互感器倍率/互感器匝数×实际读数。匝数，指互感器内圈导线的条数，不指外圈。一般计量收费时，大多不计小数位的读数。如下图
三相四线制有功电度表工作原理及接线
直接接入法：如果负载的功率在电度表允许的范围内，那么就可以采用直接接入法。
2、经互感器接入法：电度表测量大电流的三相电路的用电量时，因为线路流过的电流很大，例如300-500A，不可能采用直接接入法，应使用电流互感器进行电流变换，将大的电流变换成小的电流，即电度表能承受的电流，然后再进行计量。一般来说，电流互感器的二次侧电流都是5A。例如300/5,100/5。
经互感器接入法
3、经互感器接入法在用单相电度表测量大电流的单相电路的用电量时，应使用电流互感器进行电流变换，电流互感器接电度表的电流线圈。接法有两种：（1）单相电度表内5和1端未断开时的接法。由于表内短接片没有断开，所以互感器的K2端子禁止接地。如图所示：
经互感器接线图
（2）单相电度表内5和1端短接片已断开时的接法。由于表内短接片已断开，所以互感器的K2端子应该接地。同时，电压线圈应该接于电源两端。
用三块单相电能表测三相四线电能接线图（直接接入）
用三块单相电能表测三相四线电能接线图（经电流互感器接入）
测量三相四线无功电能的电度表接线图（直接接入）
测量三相四线无功电能的电度表接线图（经互感器接入）

单相电度表的结构和工作原理

K n=k p
C=
K k
电度表常数
三、电度表的接线实验
单相感应式电度表
1
2
3
4
四、电度表的校验实验
单相感应式电度表
灯泡功率（W） 100
铝盘旋转圈数 6
时间（s）应花实花
108 54
误差
200
C=2000r/KWh
6
讨论与试验
若将进出线接反会出现什么现象？
单相感应式电度表
一.电度表的结构组成
电流元件
电流元件由铁芯和绕在铁芯上的电流线圈构成单相感应式电度表电流线圈特点：导线较粗、匝数较少电流线圈的连接方法：与负载串联
(1)驱动部件
一.电度表的结构组成
电压元件
电压元件由铁芯和电压线圈构成单相感应式电度表电压线圈的特点：导线较细而匝数较多电压线圈的连接方法：与负载并联
(1)驱动部件
一、电度表的结构组成
（2）转动部分
单相感应式电度表
转动部分由转动圆盘、固定转动圆盘的转轴和转动圆盘由铝质材料制成轴承
转动圆盘的作用：通过电磁感应产生涡流，涡流在其中与交变磁场作用产生电磁力,从而驱动积算机构计数。
一、电度表的结构组成
（3）制动部分
制动部分的作用为：用来在铝盘转动时产生制动力矩，使铝盘的转速能和被测单功率成正比，以便用铝盘的转相数来反映电能的大小。感应制动部分由永久磁铁构成
当铝盘在转动力矩的作用下开始转动时就会切割穿过它的永久磁铁的磁通将在铝盘上产生一涡流这个涡流与永久磁铁相互作用产生一个作用于铝盘上的与其转动方向相反的制动力矩m其大小正比于铝盘的转速

家用单相电子式电度表的工作原理及原理图

家用单相电子式电度表的工作原理及原理图
原理：电能表由分压器取得电压采样信号，电流互感器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的电能计量脉冲，生成的电量脉冲信号经光电耦合器送到cpu处理，运算后存储于非易失的eeprom中，并提供显示。

单相电子式电度表适应于计量额定频率为50hz、60hz的单相交流有功电能。

供固定安装在室内使用，适用于环境温度不超过-20~+55，相对温度不超过85%，且空气中不含有腐蚀性气体及免尘砂、霉菌、盐雾、凝露、昆虫等影响。

扩展资料：
电度表安装使用注意事项
1、电度表接线较复杂，接线前必须分清电度表的电压端子和电流端子，然后按照技术说明书对号接入。

对于三项电度表，还必须注意电路的相序。

2、电度表只有在额定电压、额定电流20%-120%、额定频率50Hz的条件下工作时，才能保证准确度。

3、电度表不宜在小于规定电流的5%和大于额定电流的150%情况下工作。

4、半年以上不用的电度表应重新校正。

5、电度表安装时，要距热力系统0.5米以上，距地面0.7~2.0米并要求垂直安装，容许偏差不得超过2。

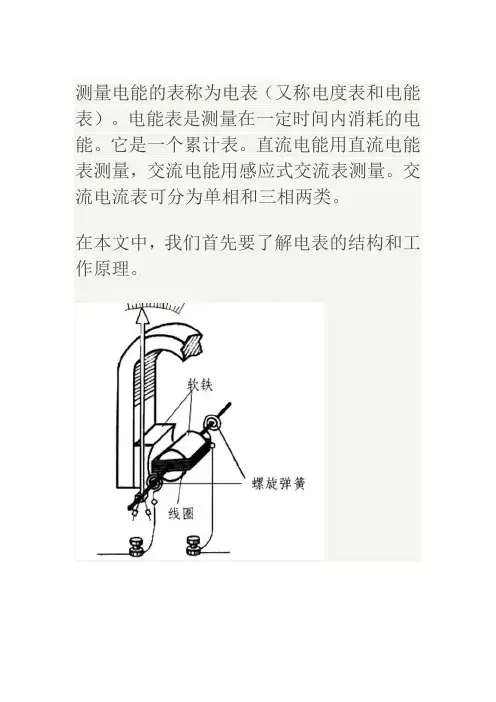

电表的结构及工作原理 (图文)民熔

测量电能的表称为电表（又称电度表和电能表）。

电能表是测量在一定时间内消耗的电能。

它是一个累计表。

直流电能用直流电能表测量，交流电能用感应式交流表测量。

交流电流表可分为单相和三相两类。

在本文中，我们首先要了解电表的结构和工作原理。

电表主要由驱动部分、旋转部分、制动部分和计算机结构组成。

驱动部分由电压元件和电流元件组成。

旋转部分的铝盘安装在驱动部分和制动磁铁之间的间隙中，
1：铝制圆盘、2：串联线圈电磁铁、3：制动永久磁铁、4：并联线圈电磁铁、5：传到计数机构的齿轮、6：接线端子板
其工作原理是：当仪表连接到被测电路时，被测电路的电压加到电压线圈上。

当被测电路的电流通过电流线圈后，两个交变磁通通过铝板。

两种磁通量在时间上相同，分别在铝板上产生涡流。

由于磁通量和涡流的相互作用，产生旋转力矩，使铝板旋转。

制动磁铁的磁通，也穿过铝盘，当铝盘转动时，切割此磁通，在铝盘上感应出电流，这电流和制动磁铁的磁通相互作用而产生一
个与铝盘旋转方向相反的制动力矩，使铝盘的转速达到均匀
由于磁通与电路中的电压和电流成比例，因而铝盘转动与电路中所消耗的电能成比例，也就是说，负载功率越大，铝盘转得越快。

铝盘的转动经过蜗杆传动计数器，计数器
自动累计线路中实际所消耗的电能。

单相电能表用于测量单相线路的电能。

测量三相四线制电能时，必须使用三相电能表；测量三相三线制电能时，通常采用双组分三相电能表。

无论是单相或三相电度表，它们的工作原理相同，只在电表的结构上有单元件和数个元件的区别。

电表的工作原理.doc

电表的工作原理：(1)“机械电度表基本原理”传统电度表指感应式的机械电度表(简称感应表或机械表)，它利用的是电磁感应原理，主要由电压线圈、电流线圈、铝盘、永久磁铁、计度器等器件构成。

其工作原理为：根据电磁感应原理，电表通电时，在电流线圈和电压线圈产生电磁场，在铝盘上形成转动力矩，通过传动齿轮带动计度器计数，电流电压越大，转矩越大，计数越快，用电越多。

铝盘的转动力矩与负载的有功功率成正比。

电表常数，指计量每单位电能值（度或千瓦·小时）时对应铝盘转过的圈数，单位是转/千瓦·小时。

(2)“电子电度表基本原理”电子式电度表是利用电子电路/芯片来测量电能；用分压电阻或电压互感器将电压信号变成可用于电子测量的小信号，用分流器或电流互感器将电流信号变成可用于电子测量的小信号，利用专用的电能测量芯片将变换好的电压、电流信号进行模拟或数字乘法，并对电能进行累计，然后输出频率与电能成正比的脉冲信号；脉冲信号驱动步进马达带动机械计度器显示，或送微计算机处理后进行数码显示。

智能IC卡预付费表作为一种新一代智能计量收费系统，由以下几部分组成：1.售电卡售电卡(1C卡)中的数据用密码加密，采用一表一卡。

卡内的数据由供电部门的售卡系统写入、电度表具有对电卡回写的功能，当用户将卡插入表内，表正确识别密码后，读入购买电量，同时表内信息回写给电卡。

当表显示完后用户即可取出电卡，用户的电卡只能在自己的表上使用，在其它表上不能使用。

2.信息显示电度表采用三位LED数码管显示，最大显示9999.99kW.h，用电时倒计数，通过LED 可显示表中的电量和状态。

贝林电子产品均采用LCD液晶显示，最大显示9999.99kW.h，用电时倒计数，通过LCD可显示表中的电量和状态。

2．剩余电量显示剩余电度数指表还可以使用的电度数，每用去一度电，剩余电度数减一，每次购电后：表内剩余电度数=当前剩余电度数+本次所购电度数。

当最后一次读卡与表中剩余电量之和，电表显示FULL，表示电量溢出，并且此次读卡无效，电卡内存储电量值不变。

电度表电路结构原理.资料讲解

c元件
b元件
Ub
Uc
UA
UB
UC
三相三线（二元件）有功电度表电路接线原理图
原理图
向量图
ФÚcb
ФÍa
Úab
Úa Ía
φ
ФÚａb
Íc φ
ФÍc
Ia
Iao
Ic
Ico
Úc
Ua
Ub
Uc
Úb
功率表达式：
P＝Úab×Ía+ Úcb×Íc＝ UabIaCos（30o+φ）+UcbIcCos（30o-φ）
＝√3UICosφ(注：Cos （30o-φ）＞ Cos （30o+φ）因此习惯上称C相元件为快相，并非是Íc＞ Ía，只是C相元件的转动力矩，比A相转动力矩大而已。)
追补
5829
58
19795（抄见数1294.44） 3.41
0.28
追补
7371
0
16925（抄见数1506）
2.3
0.4
追补
12640
0
10800（抄见数1641）
0.85
0.76
追补
13120
22
9600（抄见数1761）
0.73
0.81
追补
6362
13
7030（抄见数1848.87） 1.11
电度表电路结构原理.
单相有功电度表电路接线原理图
原理图
向量图
电压线圈
电流成图
ÚA ФÍa φ Ía
电流
负荷
ÚC
ФÚａ ÚB
单相有功功率表达式：P＝UISin（90o -φ）＝UICos φ
三相四线(三元件)有功电度表电路接线原理图
