铰链安装说明书

± 2,0 mm
深度调节
± 2 mm
松开底座螺钉，调节门的高度，然后再拧紧底座螺钉松开固定螺钉，调节门和柜体的距离，然后再拧紧固定螺钉
海蒂诗五金配件（上海）有限公司
地址：上海市浦东海徐路９８９号
电话：０２１６１０５４５８８
传真：０２１６１０５４５４５
2
网址：ｗｗｗ．ｈｅｔｔｉｃｈ．ｃｏｍ．ｃｎ
Slide-on 系列铰链
安装说明书
● 铰链类型与安装方式
直臂 0 mm 用于全盖门
Ⴙᗆ֛࢔‫ڴ‬۹ ৯‫׶‬
中曲 9.5 mm 用于半盖门
Ⴙᗆ֛࢔‫ڴ‬۹ ৯‫׶‬ Ⴙᗆ֛࢔‫ڴ‬۹ ৯‫׶‬
大曲 16 mm 用于内置门
Ⴙᗆ֛࢔‫ڴ‬۹
‫پ‬ᔍၰ൝ᔴ ‫پ‬ᔍၰ൝ᔴ ‫پ‬ ‫پ‬ ‫پ‬ ‫پ‬ ‫ڴپ‬۹ ං჊
2
铰链安装拆卸顺序
安装过程：从上往下拆卸过程：从下往上
● 门的调节
- 2,5 mm 海蒂诗Ｓｌｉｄｅ－ｏｎ插尾铰链提供了三维调节（垂直调节、水平调节和深度调节）使门能在各个方向达到完美的齐平。 + 0,5 mm
覆盖距离调节
向右旋转螺钉：门覆盖距离减少（－）向左旋转螺钉：门覆盖距离增加（＋）
高度调节
电话：０２１６１０５４５８８
传真：０２１６１０５４５４５
网址：ｗｗｗ．ｈｅｔｔｉｃｈ．ｃｏｍ．ｃｎ
Slide-on 系列铰链
安装说明书
● 安装与拆卸
安装
将铰臂滑入底座上预装的固定螺钉下，并推到位
拆卸
反次序执行以上安装步骤，即可完成拆卸
1
2
1
确定好门在深度方向的位置后，锁紧固定螺钉
孔距３２ｍｍ长形孔直径５．４ｍｍ，用于高度调节预装铰臂固定螺钉
MPL2006 系列拧入式十字型铰链底座，预装欧洲螺钉
孔距３２ｍｍ长形孔直径５．４ｍｍ，用于高度调节预装欧洲螺钉，用于 ø ５ｘ１２ｍｍ的钻孔预装铰臂固定螺钉12 ø537 Nhomakorabea37
32
32
海蒂诗五金配件（上海）有限公司
地址：上海市浦东海徐路９８９号
C ൝ᔴ
2 x ං჊
C ൝ᔴ
ං჊
C ൝ᔴ
● 铰杯类型与孔位
Ｔ４２型
C*
Ｔ４３型
C* 5,5
T42 Ⴙ‫״‬
ᏁɃβ ᒁᔩ፡
ø 35
T43 Ⴙ‫״‬
ᎦɃβ ᒁᔩ፡
ø 35
5,5 ø10
52
52
11,3
11
11,3
T42 ᝃʬʯɨ
* C = 3-6 mm
T43 ᝃʬʯɨ
● 铰链底座类型与孔位
MPL2006 系列拧入式十字型铰链底座

合集下载

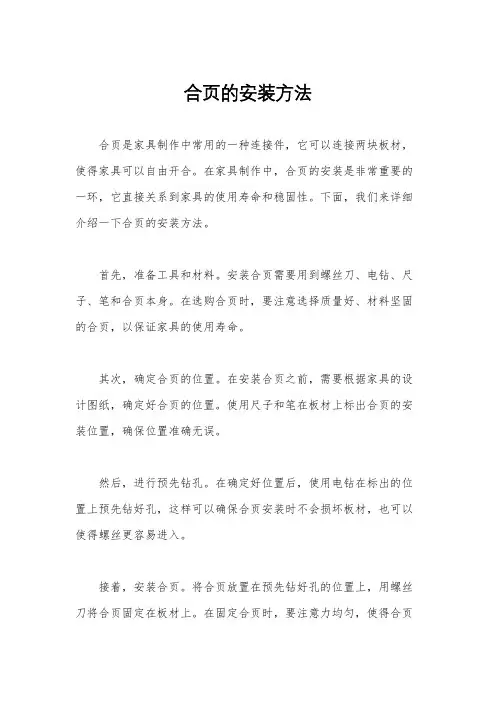

合页的安装方法

合页的安装方法
合页是家具制作中常用的一种连接件，它可以连接两块板材，使得家具可以自由开合。

在家具制作中，合页的安装是非常重要的一环，它直接关系到家具的使用寿命和稳固性。

下面，我们来详细介绍一下合页的安装方法。

首先，准备工具和材料。

安装合页需要用到螺丝刀、电钻、尺子、笔和合页本身。

在选购合页时，要注意选择质量好、材料坚固的合页，以保证家具的使用寿命。

其次，确定合页的位置。

在安装合页之前，需要根据家具的设计图纸，确定好合页的位置。

使用尺子和笔在板材上标出合页的安装位置，确保位置准确无误。

然后，进行预先钻孔。

在确定好位置后，使用电钻在标出的位置上预先钻好孔，这样可以确保合页安装时不会损坏板材，也可以使得螺丝更容易进入。

接着，安装合页。

将合页放置在预先钻好孔的位置上，用螺丝刀将合页固定在板材上。

在固定合页时，要注意力均匀，使得合页
与板材之间的连接更加牢固。

最后，进行调整和检查。

安装好合页后，需要进行调整，确保
合页的开合顺畅，不卡滞。

同时，还需要检查合页的固定情况，确
保合页牢固可靠。

通过以上几个步骤，我们可以完成合页的安装。

在安装合页时，需要注意细节，确保每一个步骤都做到位，这样才能保证家具的质
量和稳固性。

希望以上内容对您有所帮助，谢谢阅读！。

子母合页安装方法

子母合页安装方法
子母合页是一种门窗等家具上常用的铰链连接件，用于连接门扇和门框。

以下是子母合页的安装方法：
1. 准备工具和材料：首先，准备好所需的工具和材料，包括子母合页、螺丝、螺丝刀、电动钻等。

2. 确定安装位置：根据实际需求和门的尺寸确定子母合页的安装位置，通常在门扇上预留适当位置，然后在门框上标记出相应位置。

3. 安装子合页：将子合页安装在门扇上，通常子合页带有固定孔，使用螺丝和螺丝刀将子合页固定在门扇上。

4. 安装母合页：将母合页安装在门框上，同样使用螺丝和螺丝刀将母合页固定在门框上，确保母合页与子合页对齐。

5. 调整合页位置：安装完成后，可以适当调整子母合页的位置，确保门扇能够顺利开合，并且合页处无摩擦或卡阻。

6. 测试门的开合：安装完成后，测试门的开合情况，检查是否平稳、灵活，同时注意观察子母合页的连接是否紧密牢固。

7. 定位合页：最后，确认子母合页的位置已经固定正确，螺丝已经拧紧，以确保门的使用安全性和稳定性。

巴士移门铰链LIN-X450安装说明书!注意

橱柜内部净高560以上
２
铰链让位孔间距 490 40 12
6 0 0 ～9 0 0
■安装顺序
在柜子侧板上装铰链底座 ●确定开门方向后，将底座上的3个孔用小圆头自攻螺钉固定于侧板上。 ●上下2个底座按照490mm的间距安装。
②底座
●门板安装侧间距与底座安装侧间距要调到相同。请保持门板的上下端面和铰链的本体平行后再固定。
门上安装把手（客户自行选配）
把铰链装到安装底座上。 ●将铰链卡到底座上。
●门的左右调节 ·把左右调节螺钉往左或右拧松使得门可以左右移动，位置调好后重新拧紧。
●门的前后调节 ·把前后调节螺钉拧松将门前后移动，位置调好后重新拧紧。
●门的水平调节 ·把水平调节螺钉（在上下铰链的外侧）拧松，使门板与柜
子端面水平后重新拧紧螺钉。
水平调节螺钉
门的调节
左右调节螺钉
前后调节螺钉
水平调节螺钉
●门的上下调节 ·把上下调节螺钉拧松将门上下移动，位置调好后重新拧
紧。
巴士移门铰链 L IN - X 4 5 0 轻重量门用 PAT.P 安装说明书
非常感谢您购买我司的MonoFlat LIN-X450，请在安装前仔细阅读本说明书。
图１ 5
装饰盖孔：φ35 ：深11以上
220
58
图２侧板
盖度
图３侧板门
铰链侧门
2mm间隙（门铰链侧）
开启侧
2mm间隙（门开启侧）
400 ～ 500
■铰链底座安装位置
●底座的安装位置参照图4在柜子的侧板上做相应加工。 ●底座的安装间距与门上装铰链的间距相同。
图４ 12 37
底座安装间距 490 32
！意

配电箱合页安装方法

配电箱合页安装方法
配电箱合页（也称为铰链）的安装方法通常涉及以下步骤：1.准备工具和材料：
配电箱门合页
螺丝刀、电动螺丝枪或扳手等紧固工具
与合页配套的螺丝
2.确定位置：
根据配电箱门的设计和规格，准确测量并标记出合页在配电箱门框和门板上的安装位置。

通常，合页应安装在门扇顶部和底部的适当距离处以确保受力均衡，同时要考虑到门开启时的角度和稳定性。

3.预开孔：
使用电钻或打孔工具按照合页上螺丝孔的位置预先在门框和门扇上打孔。

4.安装固定部件：
将合页的一个部分（通常是固定页）放在配电箱门框上已标记好的位置，并用螺丝初步固定，但不完全拧紧，以便于调整角度。

5.装配活动部件：
将另一个部分（活动页）对准门扇上的孔位，并将门扇与门框上的合页连接起来，先轻轻固定螺丝，留有微调空间。

6.调整与校正：
安装后，打开和关闭门几次，检查门是否能平稳开关且闭合紧
密，如有需要，微调合页角度直至门扇与门框贴合紧密，无明显晃动。

7.最终固定：
在确认所有调整都完成后，使用工具将所有螺丝彻底拧紧，确保合页牢固固定在门框和门扇上。

8.安全检查：
最后进行一次全面的安全检查，确保门体安装稳固，不会因振动或受力而松动，同时确认合页安装不影响配电箱内部电气设备的操作及维护。

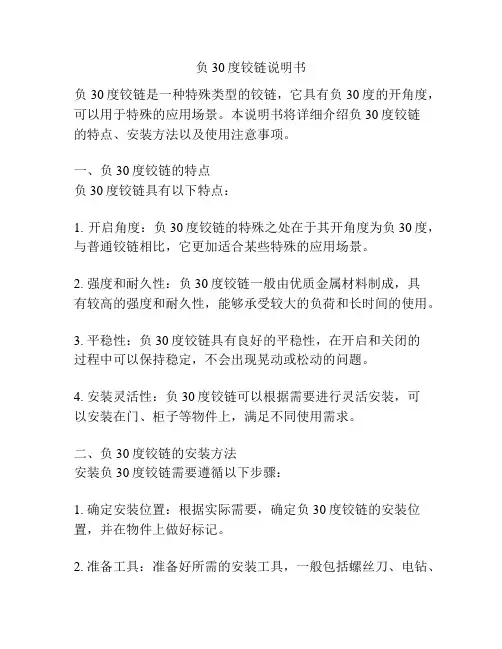

负30度铰链说明书
