CAD中怎么画出指示箭头
我们在CAD图形中会做一些标注，方便后面的伙伴查看图纸，会使用到箭头进行指示，而箭头是可以通过线条来进行绘制的。
大家都想知道绘制的方法，下面就来给大家具体演示CAD中画指示箭头的方法。
步骤一：打开迅捷CAD编辑器，没有安装的就在浏览器中进行搜索后安装使用，也可以直接进入迅捷CAD官网后点击下载安装，使用这个编辑来画指示箭头是比较方法好用的。
步骤二：CAD软件安装成功后，再双击鼠标左键将其进行打开使用就，进入到CAD编辑器的操作界面中就可以了，如图所示：
步骤三：然后我们在将编辑器上方的菜单栏选项切换到“编辑器”选项中，之后在绘制功能栏中在点击选择“指引线”选项按钮，创建一个指引线实体。
步骤四：鼠标在操作窗口进行绘制指示箭头图形，点击一点作为指引性的起点，再点击一下作为终点，之后可以设置指引线的角度以及长度。
绘制完成后点击回车键即可，这样就绘制完成了。
好了，以上就是今天给大家分享的CAD中怎么画出指示箭头的操作方法，不会的伙伴们根据以上操作方法来进行画指示箭头，在后续的文章分享中也会再分享一下CAD实用技巧，希望在大家学习CAD的时候对你们有所帮助。
cad如何画箭头线
cad如何画箭头线CAD（计算机辅助设计）是一种广泛应用于工程和建筑领域的设计软件。
在使用CAD绘图时，箭头线是一个常见的图形元素，用于指示方向或强调特定部分。
本文将介绍如何在CAD中绘制箭头线。
绘制箭头线的基本步骤：1. 打开CAD软件并创建一个新的绘图文件。
2. 选择绘图工具栏上的“直线”工具，并在绘图区域点击鼠标左键来创建起始点。
3. 拖动鼠标并在绘图区域点击鼠标左键来创建终点。
这将生成一条直线。
4. 在工具栏上选择“箭头”工具，然后点击绘图区域上的直线，箭头将被添加到直线的末端。
5. 重复上述步骤来创建更多的箭头线。
在CAD中绘制箭头线的技巧和技巧：1. 改变箭头的风格：CAD通常提供多种箭头样式供用户选择。
在工具栏上找到“箭头”选项，然后从下拉菜单中选择不同的箭头样式。
2. 改变箭头的大小：箭头的大小可以根据需要调整。
在创建箭头线之前，通过工具栏上的“画布缩放”选项来缩放绘图区域。
这将影响箭头的大小。
3. 改变箭头的角度：箭头的角度可以改变，以适应不同的绘图需求。
在创建箭头线之前，可以使用工具栏上的“旋转”选项来旋转绘图区域。
这将改变箭头的方向。
4. 绘制特殊箭头线：CAD提供了许多特殊的箭头线选项，如虚线箭头、双箭头、圆形箭头等。
通过在工具栏上选择不同的箭头样式，可以创建出具有特殊效果的箭头线。
在CAD中绘制箭头线的注意事项：1. 确保准确的起始点和终点，这将影响箭头线的长度和位置。
2. 在绘图区域放大外，需要将箭头的大小适当缩小，以保持比例。
3. 在选择箭头样式之前，确认CAD软件是否提供了所需的箭头样式。
如果没有，请考虑下载相应的箭头库。
绘制箭头线在CAD中是一项基本的绘图技能。
通过掌握绘制直线和添加箭头的技术，可以轻松创造出具有指示方向或突出特定区域的箭头线。
要注意的是，根据不同的设计要求，箭头线的样式、大小和角度可以进行灵活调整。
熟练掌握绘制箭头线的技巧，可以提高CAD设计的效率和质量。
在cad中怎么画标识箭头
在cad中怎么画标识箭头
CAD中的箭头一般都用来标识，那么大家知道在cad中怎么画标识箭头吗?下面是店铺整理的在cad中怎么画标识箭头的方法，希望能给大家解答。
在cad中画标识箭头的方法：
1.可以用多段线(快捷键为PL)，改变线段的半宽和宽度的大小来画箭头
2.可以用菜单栏—标注栏—多重引线来画箭头，可以右击对象选择特性来改变箭头的大小颜色等属性。
3.可以用插入引线和注释(快捷键为LE)来画箭头，可以右击对象选择特性来改变箭头的大小颜色等属性。

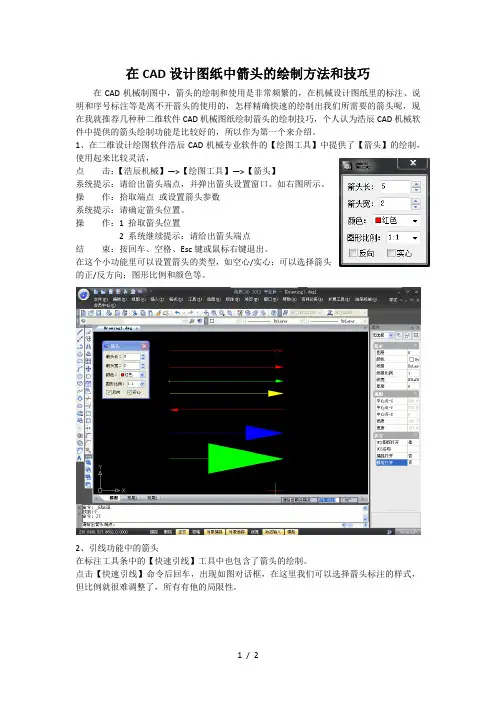

在CAD设计图纸中箭头的绘制方法和技巧
在CAD设计图纸中箭头的绘制方法和技巧
在CAD机械制图中，箭头的绘制和使用是非常频繁的，在机械设计图纸里的标注、说明和序号标注等是离不开箭头的使用的，怎样精确快速的绘制出我们所需要的箭头呢，现在我就推荐几种种二维软件CAD机械图纸绘制箭头的绘制技巧，个人认为浩辰CAD机械软件中提供的箭头绘制功能是比较好的，所以作为第一个来介绍。
1、在二维设计绘图软件浩辰CAD机械专业软件的【绘图工具】中提供了【箭头】的绘制，使用起来比较灵活，
点击：【浩辰机械】—>【绘图工具】—>【箭头】
系统提示：请给出箭头端点，并弹出箭头设置窗口。
如右图所示。
操作：拾取端点或设置箭头参数
系统提示：请确定箭头位置。
操作：1 拾取箭头位置
2 系统继续提示：请给出箭头端点
结束：按回车、空格、Esc键或鼠标右键退出。
在这个小功能里可以设置箭头的类型，如空心/实心；可以选择箭头
的正/反方向；图形比例和颜色等。
2、引线功能中的箭头
在标注工具条中的【快速引线】工具中也包含了箭头的绘制。
点击【快速引线】命令后回车，出现如图对话框，在这里我们可以选择箭头标注的样式，但比例就很难调整了，所有有他的局限性。
3、最后，说一个不正当但也好用的箭头绘制编辑技巧
用分解命令可分解标注中的箭头，再将箭头进行旋转、比例缩放等操作后，移动到所需位置即可，如图：
友情提示：部分文档来自网络整理，供您参考！文档可复制、编辑，期待您的好评与关注！。
cad2008怎么画箭头
cad2008怎么画箭头
cad2008怎么画箭呢?下面店铺告诉大家cad2008怎么画箭头，一起，确定，指定起点，指定下一个点，这样就画好了连接箭头的线。
2.继续上面的操作，我们继续画箭头的三角形部分。接着上面的指令，输入W，指定起点宽度为“6”(根据需要)，在指定端点宽度为“0”，这样，一个箭头就画出来了。
3.或者直接用线性标注，输入指令DAL，然后选择标注，输入指令X，炸开，在删掉多余的部分，留下箭头就好了。
cad画箭头
在COMMAND中输入PL就行了，可以调整W线宽来做PID
个人感觉还是快速引线快一些，LE命令，指定第一点，指定第二点，回车两次，完成
用qleader（快速引线）有个缺点，就是线很短时，不能显示箭头
用PL(多段线)可以随意控制箭头大小，缺点只有一个箭头没尾巴
ቤተ መጻሕፍቲ ባይዱ
用块 所有的箭头比例都一样
箭头可以直接用 leader 命令就可以做出来了，leader ====点一下确定位置===再点一下接出线==不需要文字时可以在此时回车两次再输入N就可以了
用PLINE命令就可以实现，!
打上PLINE命令，然后输入箭头起始端的宽度，如2.5 mm,然后输入末端宽度是0。最后输入箭头的长度，如2mm, 这样按照命令指示，就可以画出箭头来了。我通常都是这样画的，很方便。
用LE命令，如需改动箭头大小，可按Ctrl+1, 里面有箭头大小，可调整！
用快速引线画的话最好设置一下：
，注释选项卡中注释类型选无，引线和箭头选项卡中点数最大值设为2。
以后画箭头，输入命令点两下就可以了。
在特性栏可以修改箭头大小，也可以为引线设置标注样式。
cad中怎样画指示箭头
cad中怎样画指示箭头
不规则的图形在cad中都可以使用特殊方法画出来，比如说最常见的指示箭头。
其实这个也不算太难，下面就让小编告诉你cad中怎样画指示箭头的方法，一起学习吧。
cad中画指示箭头的方法一
1.点击工具栏上的多段线按钮或者在命令行输入pl(pl为多段线的快捷键，英文单词多段线pline的简写);
2.下面是具体操作命令行，括弧()内的为解释。
命令: pl
PLINE
指定起点:(随便在屏幕上点一个点，或者在您所需要画箭头的起点) 当前线宽为 0.0000
指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: w(选择线宽w)
指定起点宽度 <0.0000>: 10(数字可以更改，根据需要输入)
指定端点宽度 <10.0000>:
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:
指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: w
指定起点宽度 <10.0000>: 20
指定端点宽度 <20.0000>: 0
3.按一下回车或空格键即可。
效果图
cad中画指示箭头的方法二
1.在命令栏输入PL，确定，指定起点，指定下一个点，这样就画好了连接箭头的线。
2.继续上面的操作，我们继续画箭头的三角形部分。
接着上面的指令，输入W，指定起点宽度为“6”(根据需要)，在指定端点宽度为
“0”，这样，一个箭头就画出来了。
3.或者直接用线性标注，输入指令DAL，然后选择标注，输入指令X，炸开，在删掉多余的部分，留下箭头就好了。
cad中绘制箭头的方法
CAD中绘制箭头的方法在CAD软件中，绘制箭头是非常常见的操作。
无论是在建筑设计、机械设计还是电路设计中，箭头常常被用于指示方向、标注尺寸或者标记重要的信息。
本文将介绍一些常用的方法，帮助您在CAD软件中绘制箭头。
方法一：使用CAD软件提供的箭头工具大多数CAD软件都提供了用于绘制箭头的特定工具。
这些工具通常位于绘图工具栏或标注工具栏中。
下面以AutoCAD为例，介绍如何使用CAD软件提供的箭头工具：1.打开AutoCAD软件并打开你要进行绘图的文件。
2.在绘图工具栏中找到箭头工具，一般会显示为一个箭头的图标。
3.点击箭头工具，然后在绘图界面中点击两个点，将箭头绘制在所需位置。
一般来说，第一个点用于确定箭头的起始位置，第二个点用于确定箭头的末端位置。
4.根据需要，你可以调整箭头的大小、形状等属性。
通过选择箭头并使用CAD软件提供的编辑工具进行编辑。
方法二：使用线段和尺寸工具绘制箭头如果CAD软件没有提供专门的箭头工具，你仍然可以使用线段和尺寸工具绘制箭头。
下面以AutoCAD为例，介绍如何使用线段和尺寸工具绘制箭头：1.打开AutoCAD软件并打开你要进行绘图的文件。
2.在绘图工具栏中找到线段工具，一般会显示为一个直线的图标。
3.使用线段工具，在绘图界面中点击两个点绘制一条直线。
4.再次使用线段工具，在绘图界面中点击另外两个点绘制另一条直线，与第一条直线相交。
5.使用尺寸工具，在绘图界面中点击第一条直线上的一个点，然后点击与第一条直线相交的点，绘制一条尺寸线。
6.使用尺寸工具，在绘图界面中点击第二条直线上的一个点，然后点击与第二条直线相交的点，绘制另一条尺寸线。
7.最后，将尺寸线端点和箭头对齐，使其看起来像一个箭头。
方法三：使用CAD软件提供的箭头样本除了手工绘制箭头之外，CAD软件通常也提供了一些箭头样本，你可以直接使用这些样本。
下面以AutoCAD为例，介绍如何使用CAD软件提供的箭头样本：1.打开AutoCAD软件并打开你要进行绘图的文件。
箭头图形怎样使用cad绘制 cad绘制箭头
箭头图形怎样使用cad绘制cad绘制箭头
箭头这种图形我们也经常见到，有的在标识中有的在标注中。
其实这个也不算太难，下面就让小编告诉你箭头图形怎样使用cad绘制的方法，一起学习吧。
箭头图形使用cad绘制的方法
在命令栏输入PL，确定，指定起点，指定下一个点，这样就画好了连接箭头的线。
继续上面的操作，我们继续画箭头的三角形部分。
接着上面的指令，输入W，指定起点宽度为6(根据需要)，在指定端点宽度为0，这样，一个箭头就画出来了。
看了箭头图形怎样使用cad绘制的人还看了：
1.怎么用CAD画带引线的箭头
2.cad中如何绘制好箭头图
3.cad怎样绘制箭头
4.怎样用cad绘制箭头图形
感谢您的阅读！。
cad中的箭头符号该怎么画
cad中的箭头符号该怎么画篇一:怎样在CAD中画箭头?怎么在CAD中画箭头百度搜索〝宁双学好网〞可以订阅哦!你关注的人,决定你看到的世界!!宁双学好网施老师,知名电脑技术设计达人,电脑培训讲师,被评为优秀在线教育自媒体和IT培训博客50强. 主讲课程:电脑办公.平面设计.建筑机械CAD设计.网页设计.影视后期等.下面就听我详细的讲解.一.首先打CAD_的操作界面二.在工具栏中选择多义线命令三.然后在命令行中输入宽度〝W〞,这是让你指定宽度,我们设置成_,敲回车,然后终点宽度设置成0.这样就得到一个箭头.四.也可以一开始将在命令行中把宽度设置成0,然后终点宽度设置成_,然后再设直线的宽度起点和终点都为O.这样也得到一个箭头.篇二:Auto_CAD中怎么画箭头……Auto CAD中怎么画箭头?用于标注尺寸时可在标注样式时将尺寸界限隐藏一个,就可得到单独的箭头了.如果不是用来标注尺寸而想得到单独箭头,最好的办法是选用多段线命令,改变线宽（W）,起点宽些,端点为0,就可得到单独的箭头了.你试试,我就这么用,很方便的.AutoCAD平面中局部放大图怎么画?可以有两种方式啊一种就像楼上所说的,在布局试图里重新建立一个视口（不过不能是圆形,一定得是多边形）,通过改变这个视口的比例来达到缩放的效果.另外一种更加简单,直接在模型空间里（就是你绘图的空间）复制出你要放大的这一部分,然后用〝缩放工具放大后,画个圆,把东西放在里面,把不要的切掉,然后就可以了.这个优点就是你可以使得放大的图像成圆形,就像楼主你贴图上的一样在CAD中标注的文字改变后怎么标公差方法一:利用对象特性的文字替代功能1. 标注配合公差,如_H7/k6先选择尺寸标注命令并选好图元后标注尺寸,再选中刚标注的尺寸,打开对象特性面板,在文字替代一栏中输入_{\H0.6_;\SH7/k6;},回车,可以看到标注已经变了,按Esc退出即可.2. 标注基本偏差,如_H7(+0._1 )先选择尺寸标注命令并选好图元后标注尺寸,再选中刚标注的尺寸,打开对象特性面板,在文字替代一栏中输入_{\H0.6_;\S+._1 ;},回车,可以看到标注已经变了,按Esc退出即可.方法二:利用尺寸标注文字的堆叠命令1. 标注配合公差,如_H7/k6选择尺寸标注命令并选好图元后输入m,回车,可以看到多行文字框,例如输入_H7/k6,然后选中H7/k6,单击堆叠命令按钮（就是多行文字框上面的按钮）,单击确定.2. 标注基本偏差,如_H7(+0._1 )选择尺寸标注命令并选好图元后输入m,回车,可以看到多行文字框,例如输入_H7（那一栏中输入0._5,下偏差那一栏中输入-0._2;同理,如果两个偏差都为负值,如-0._50._,则应在上偏差那一栏中输入-0._5,上偏差那一栏中输入0._.75-075{\H0.7_;\S0;}￠_5+0.3-0\A1;%%c {\H0.7_;\S+3.00;}_0+0-1.5\A1; {\H0.75_;\S01.5;}_0等同于\A1;另种表示为:_0{\H0.75_;\S01.5;}拔模斜度:H后边用0.6与0.7结果一样,全部表示为公差尺寸数字的比例高度或大小. 1/30=2度,1/_.5=_度cad 里面怎么打空心字?1.把TE_TFILL的值设为零,所有的中文字题会打印成空心的te_tfill=0 为空心字 =1为实心2.先消隐一下再找印3.用华文彩云4.选择任何一种字体E_PRESS中的爆炸字体命令将所有线条再炸开后整体并合并,偏移一定的数值就OK 了.@_-CAD空心字制作_-_-_ _:_步骤:1.键入〝Mte_t〞(多行文字)命令,打开〝多行文字编辑器〞,〝字符〞标签里选择一种中文字体,例如综艺体,并输入〝空心字〞三个字.注:字体要选择笔划有宽度的,中英文均可,单线体（如t_t.sh_,gbenor.sh_,gbcbig.sh_等）没有什么效果处理可言（谁说的?）.2.键入〝T_te_p〞（分解文字）命令,选择全部,回车分解所选文字.注:在AutoCAD中,文字属于一类特殊的对象,必须分解成线后,才能对其进行更多的处理.〝T_te_p〞（分解文字）是E_press工具集中的命令（即AutoCAD_中文版菜单栏上的〝快捷工具〞,安装时你必须全部或定制安装才行）,该命令的功能是把文字分解为组成它的直线和圆弧.注意,不要用〝E_plode〞（分解）命令.3.键入〝Trim〞(修剪)命令,框选〝空心字〞,剪掉每个文字笔划内部多余的线条.4.键入〝Boundary〞（建立边界）命令,确认〝高级〞标签下〝对象类型〞里为〝多义线〞选项,按〝拾取点〞按钮,在每个笔划内部逐一点击,回车.注:因修剪后笔划成为许多个独立的零碎直线和圆弧,所以用这个命令再把每一个笔划连成封闭的多义线.注意,该命令的结果,实际上是在原地复制了一份对象,并且颜色变为随层色.可将原对象删除,以免影响操作.另外,对空心字而言,这一步也可不做（做了也无妨,下同）,这里为后面某些字效的处理做准备.5.在屏幕上框选〝背景字〞,按〝Ctrl+1〞,打开〝对象特性〞对话框,在〝颜色〞栏里,选择一种颜色,或者单击右侧的下拉箭头,选〝其它〞,这里有更多的颜色可供选择.字体放大（有宽度的字体）,用多线段命令描写.HZFS.sh_ 空心仿宋HZHT.sh_ 空心黑体其它的你自己找下.把大字体设置成他们就行了.不过HZFS.sh_显示的〝级〞字少左上角的撇折 .篇三:cad中划箭头方向指示线方法CAD中划箭头方向指示线方法·一. 用多义线命令命令行输入:pline（回车）输入〝第一点位置〞（回车）输入W（回车）输入〝你想要的宽度〞（回车）输入0（回车）输入〝第二点位置〞（回车）到此,箭头画完.二.用炸开命令线型标注中有箭头选项,选中（这点你应该会,因为你没有问）随意标注两点,得到带箭头的尺寸线,选择后炸开,得到箭头.三.用lisp语言编程序画省略因为有朋友已经做的很好,我没有必要自做多情.四.纯粹的笨方法自己绘制箭头形状,然后填充.五.更笨的方法在别的文件中找一个箭头,复制过来.六.最丢人的方法让别人帮你画一个.提醒朋友:对于常用的细部的东西或者图形最好制作图块文件保存,不要单纯做图块保存.两者是有区别的前者的文件可以在任何CAD图形中插入,后者只能在当前图形中插入.。
CAD中绘制方向箭头和符号的方法与技巧
CAD中绘制方向箭头和符号的方法与技巧在CAD设计中，方向箭头和符号是非常常见的元素之一。
它们能够有效地传递信息和指示方向，使设计更加清晰明了。
本文将介绍如何在CAD中绘制方向箭头和符号的方法与技巧。
首先，我们需要选择合适的绘制工具。
在CAD软件中，通常有多种工具可供选择，例如线段工具、多段线工具、圆弧工具等。
根据具体需要，选择最适合的工具进行绘制。
绘制直线箭头时，可以使用线段工具。
首先选择线段工具，并指定起点和终点，确定箭头的长度和方向。
然后，在箭头的终点位置，使用CAD软件提供的箭头符号库，选择合适的箭头类型并插入。
再利用CAD软件的编辑功能，调整箭头的大小和方向。
若需要绘制带有特殊曲线或角度的箭头，则可以使用多段线工具或圆弧工具。
根据箭头的形状，选择合适的工具进行绘制。
在绘制过程中，需要注意控制线条的曲度和角度，以保证箭头符号的清晰可辨。
对于绘制特殊形状或复杂箭头的情况，可以先在草图软件中设计好箭头的形状，然后将其导入到CAD软件中。
在CAD软件中，可以将导入的图形进行放大、缩小、旋转等操作，以适应实际设计的要求。
这种方法可以提高绘图的精度和效率。
除了直接绘制箭头外，CAD软件还提供了一些预定义的方向箭头样式和符号库。
在绘图界面中，可以选择相关的符号库，并将其插入到设计图纸中。
这些预定义的符号库包含了各种常见的箭头符号，可以满足不同设计场景的需求。
同时，也可以根据需要对这些符号进行编辑和调整，以适应具体的设计要求。
在绘制方向箭头和符号时，还需要注意一些细节。
首先，箭头的大小和比例应与设计图纸保持一致。
其次，在绘制时应注意控制线条的粗细和颜色，使其与其他图形元素相协调。
同时，在方向箭头和符号的标注上，应选择清晰易读的字体，并根据实际需要调整字体的大小。
绘制方向箭头和符号时，还可以利用CAD软件提供的对齐和镜像功能，以提高绘图的效率和准确度。
通过对齐功能，可以保证绘制的箭头符号沿着设计要点的方向排列整齐。
