如何方便快捷地用CAD画箭头
在cad中画有箭头的线条的方法步骤
在cad中画有箭头的线条的方法步骤
我们在CAD制图里面，需要用到很多种线条来表示不同的东西，有箭头的引线可以做为标注的一部分，也是我们在制图里面经常会用到的，下面小编就教你怎么在cad中画有箭头的线条。
cad中画有箭头的线条的步骤
双击CAD图标，进入CAD软件界面。
点击标注工具栏后面的快速引线，如果你打开软件没标注工具栏，就在上方工具栏处点击鼠标右键，找到标注在前面点击就会显示在工具栏上了。
点击了快速引线后，在要画的起点点击鼠标左键，然后输入你需要的长度，就可以得到指定的长度。
但我们可以发现画出来的线并没有箭头。
那是因为我们还没设置好。
点击画好的线条，双击鼠标左键。
会在左上方弹出个一个对话框，对话框的左边有个滚动条，可以上下拉动。
然后我们把滚动条往下拉，找到一个“箭头大小”这一栏，默认值是2.5，在这里要根据自己的制图比例来调整数值，我这里为了让大家看得更清楚，我就改成了100。
然后敲击回车键，就可以看见箭头出现了。
这里的箭头引线我们还可以修改他的颜色，以便更好的区分。
我们把滚动条往上拉第一栏，点击后面的三角形，会出现一个下拉栏，选择你需要的颜色点击，线条自动就变颜色了。
线条设置完成后点击对话框左上角，一个黑色的小点关闭即可。
cad如何画箭头线
cad如何画箭头线CAD（计算机辅助设计）是一种广泛应用于工程和建筑领域的设计软件。
在使用CAD绘图时，箭头线是一个常见的图形元素，用于指示方向或强调特定部分。
本文将介绍如何在CAD中绘制箭头线。
绘制箭头线的基本步骤：1. 打开CAD软件并创建一个新的绘图文件。
2. 选择绘图工具栏上的“直线”工具，并在绘图区域点击鼠标左键来创建起始点。
3. 拖动鼠标并在绘图区域点击鼠标左键来创建终点。
这将生成一条直线。
4. 在工具栏上选择“箭头”工具，然后点击绘图区域上的直线，箭头将被添加到直线的末端。
5. 重复上述步骤来创建更多的箭头线。
在CAD中绘制箭头线的技巧和技巧：1. 改变箭头的风格：CAD通常提供多种箭头样式供用户选择。
在工具栏上找到“箭头”选项，然后从下拉菜单中选择不同的箭头样式。
2. 改变箭头的大小：箭头的大小可以根据需要调整。
在创建箭头线之前，通过工具栏上的“画布缩放”选项来缩放绘图区域。
这将影响箭头的大小。
3. 改变箭头的角度：箭头的角度可以改变，以适应不同的绘图需求。
在创建箭头线之前，可以使用工具栏上的“旋转”选项来旋转绘图区域。
这将改变箭头的方向。
4. 绘制特殊箭头线：CAD提供了许多特殊的箭头线选项，如虚线箭头、双箭头、圆形箭头等。
通过在工具栏上选择不同的箭头样式，可以创建出具有特殊效果的箭头线。
在CAD中绘制箭头线的注意事项：1. 确保准确的起始点和终点，这将影响箭头线的长度和位置。
2. 在绘图区域放大外，需要将箭头的大小适当缩小，以保持比例。
3. 在选择箭头样式之前，确认CAD软件是否提供了所需的箭头样式。
如果没有，请考虑下载相应的箭头库。
绘制箭头线在CAD中是一项基本的绘图技能。
通过掌握绘制直线和添加箭头的技术，可以轻松创造出具有指示方向或突出特定区域的箭头线。
要注意的是，根据不同的设计要求，箭头线的样式、大小和角度可以进行灵活调整。
熟练掌握绘制箭头线的技巧，可以提高CAD设计的效率和质量。
cad双向箭头怎么画
cad双向箭头怎么画
在CAD中箭头的种类有很多，那么大家知道cad双向箭头怎么画吗?下面是店铺整理的cad双向箭头怎么画的方法，希望能给大家解答。
cad双向箭头的画法一：
方法1、使用多段线来画。
先设置线宽，前面有宽度、后面没宽度就是一个指向右的箭头，中间设置宽度是0，就是线。
方法2、使用标注里的快速引线，画2次，一个从左到右，另一个相反。
分解的图标是爆竹一样的。
命令explode
cad双向箭头的画法二：
命令：DIMSTYLE
进入标注样式设置，选择一个已设置好的标注样式，再按右边的新建，新样式名中不管它、
在最下面的“用于”下面有个下拉列表框，点下拉箭头，选择“直径标注”。
这时样式名变得不可用，中间的基础样式为开始选择样式名，说明新建的直径标注样式为基础样式的子样式——专门用于直径标注的子样式，只对直径标注有效。
点“继续”，进入样式的参数设置对话框。
因为基础样式中很多内容都已设置好，为了保持标注的一致性，大多设置参数都不要修改。
只要在调整选项卡中，调整选项的单选项中选择“文字和箭头”后确定。
这样当直径标注时，文字和箭头在圆内能放得下时，就会把文字和箭头都放置在圆内，也就是你所说所谓“双箭头”。
当放置不下时，会自动标注到圆外。
cad中如何画箭头直线的
cad中如何画箭头直线的
带箭头的线大家一般都是在标注中见到的，但有的图形上是需要用到这种箭头直线的，那么大家知道cad中如何画箭头直线的吗?下面是店铺整理的cad中如何画箭头直线的方法，希望能帮到大家!
cad中画箭头直线的方法
双击CAD图标，进入CAD软件界面。
点击标注工具栏后面的快速引线，如果你打开软件没标注工具栏，就在上方工具栏处点击鼠标右键，找到标注在前面点击就会显示在工具栏上了。
点击了快速引线后，在要画的起点点击鼠标左键，然后输入你需要的长度，就可以得到指定的长度。
但我们可以发现画出来的线并没有箭头。
那是因为我们还没设置好。
点击画好的线条，双击鼠标左键。
会在左上方弹出个一个对话框，对话框的左边有个滚动条，可以上下拉动。
然后我们把滚动条往下拉，找到一个“箭头大小”这一栏，默认值是2.5，在这里要根据自己的制图比例来调整数值，我这里为了让大家看得更清楚，我就改成了100。
然后敲击回车键，就可以看见箭头出现了。
这里的箭头引线我们还可以修改他的颜色，以便更好的区分。
我们把滚动条往上拉第一栏，点击后面的三角形，会出现一个下拉栏，选择你需要的颜色点击，线条自动就变颜色了。
线条设置完成后点击对话框左上角，一个黑色的小点关闭即可。
cad2008怎么画箭头
cad2008怎么画箭头
cad2008怎么画箭呢?下面店铺告诉大家cad2008怎么画箭头，一起，确定，指定起点，指定下一个点，这样就画好了连接箭头的线。
2.继续上面的操作，我们继续画箭头的三角形部分。接着上面的指令，输入W，指定起点宽度为“6”(根据需要)，在指定端点宽度为“0”，这样，一个箭头就画出来了。
3.或者直接用线性标注，输入指令DAL，然后选择标注，输入指令X，炸开，在删掉多余的部分，留下箭头就好了。

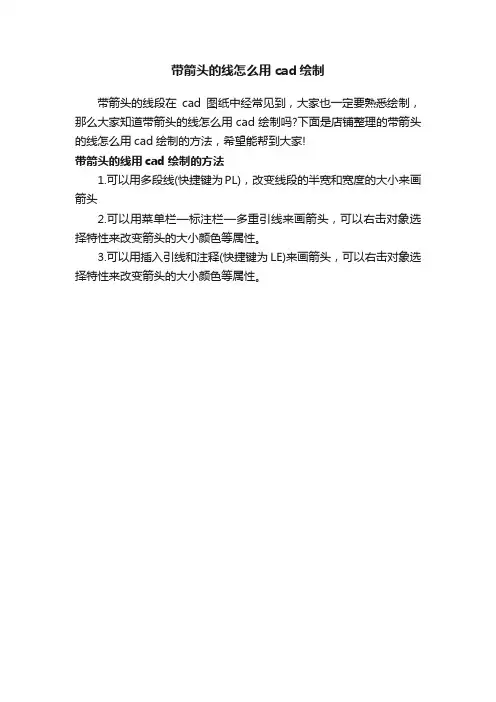

带箭头的线怎么用cad绘制
带箭头的线怎么用cad绘制
带箭头的线段在cad图纸中经常见到，大家也一定要熟悉绘制，那么大家知道带箭头的线怎么用cad绘制吗?下面是店铺整理的带箭头的线怎么用cad绘制的方法，希望能帮到大家!
带箭头的线用cad绘制的方法
1.可以用多段线(快捷键为PL)，改变线段的半宽和宽度的大小来画箭头
2.可以用菜单栏—标注栏—多重引线来画箭头，可以右击对象选择特性来改变箭头的大小颜色等属性。
3.可以用插入引线和注释(快捷键为LE)来画箭头，可以右击对象选择特性来改变箭头的大小颜色等属性。
cad如何画方向箭头符号
cad如何画方向箭头符号
推荐文章
cad图形标注尺寸没有箭头如何解决热度：cad图形标注如何设置好箭头热度：如何使用cad绘制一个方向箭头热度： cad楼梯图形中的箭头如何绘制热度：如何输入cad图形面积符号热度：CAD中的箭头的符号经常运用，那么大家知道cad如何画方向箭头符号吗?下面是店铺整理的方法，希望能给大家解答。
cad画方向箭头符号的方法：
为了方便画箭头，首先打开正交模式(按钮带有颜色就代表已经打开了)。
点击左侧工具栏中的多段线按钮，或者输入PL然后回车打开多段线工具。
点击鼠标左键指定起点，在命令行中根据提示输入W或者H，然后出车(W代表线的宽度，H就代表线一半的宽度，小编习惯用W)。
在命令行中根据提示输入线起点的宽度，这里输入20然后回车。
端点宽度cad会默认成刚才设置的起点宽度，这里直接回车就行了。
这时鼠标在下一点单击就画好宽度为20的直线了，接下来我们开始画箭头。
再次输入W然后回车。
这里输入起点宽度70然后回车(因为箭头开始是比直线宽许多的)。
输入端点宽度0然后回车(因为箭头最后是尖的，也就是0宽度)。
这时鼠标在下一点单击就画好箭头了，再按一下回车就退出了多段线工具。
cad中怎么画标注箭头图形
cad中怎么画标注箭头图形
我们一般看到的箭头图形都在CAD标注上，那么大家知道cad中怎么画标注箭头图形吗?下面是店铺整理的cad中怎么画标注箭头图形的方法，希望能帮到大家!
cad中画标注箭头图形的方法
1.在命令栏输入PL，确定，指定起点，指定下一个点，这样就画好了连接箭头的线。
2.继续上面的操作，我们继续画箭头的三角形部分。
接着上面的指令，输入W，指定起点宽度为“6”(根据需要)，在指定端点宽度为“0”，这样，一个箭头就画出来了。
3.或者直接用线性标注，输入指令DAL，然后选择标注，输入指令X，炸开，在删掉多余的部分，留下箭头就好了。
