用伪倾角标定腰线的方法
伪倾角放腰线

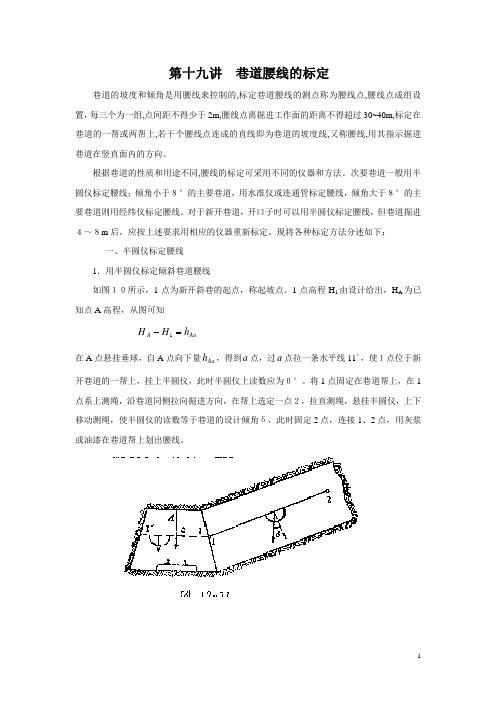

第十九讲巷道腰线的标定巷道的坡度和倾角是用腰线来控制的,标定巷道腰线的测点称为腰线点,腰线点成组设置，每三个为一组,点间距不得少于2m,腰线点离掘进工作面的距离不得超过30~40m,标定在巷道的一帮或两帮上,若干个腰线点连成的直线即为巷道的坡度线,又称腰线,用其指示掘进巷道在竖直面内的方向。
根据巷道的性质和用途不同,腰线的标定可采用不同的仪器和方法。
次要巷道一般用半圆仪标定腰线；倾角小于８°的主要巷道，用水准仪或连通管标定腰线，倾角大于８°的主要巷道则用经纬仪标定腰线。
对于新开巷道，开口子时可以用半圆仪标定腰线，但巷道掘进４～８m后，应按上述要求用相应的仪器重新标定。
现将各种标定方法分述如下：一、半圆仪标定腰线1．用半圆仪标定倾斜巷道腰线如图１０所示，1点为新开斜巷的起点，称起坡点。
1点高程H由设计给出，H为已A1知点A 高程，从图可知H?H?h Aa1A haa点拉一条水平线11点，过A点悬挂垂球，自A点向下量′，使１点位于新，得到在Aa开巷道的一帮上，挂上半圆仪，此时半圆仪上读数应为０°。
将1点固定在巷道帮上，在1点系上测绳，沿巷道同侧拉向掘进方向，在帮上选定一点２，拉直测绳，悬挂半圆仪，上下移动测绳，使半圆仪的读数等于巷道的设计倾角δ，此时固定2点，连接1、2点，用灰浆或油漆在巷道帮上划出腰线。
图102．用半圆仪标定水平巷道的腰线在倾角小于８°的次要巷道中，可用半圆仪标定腰线，如图11所示，1点为已有腰线点，2点为将要标定的腰线点。
首先将测绳的一端系于1点上，靠近巷道同一帮壁拉直测绳，′点。
此时１—２′间测绳处于水2′悬挂半圆仪，另一端上下移动，当半圆仪读数为0°时得′与2i，算出腰线点2平位置。
用皮尺丈量1点至2′点的平距S′，再根据巷道设计坡度12 ，用下式计算：h点的高差Δi′h= S·Δ12求得Δ图11半圆仪标平巷腰线点垂直向上量取Δh之后，用小钢卷尺由两点，、2值，便得到腰线点2的位置。
伪倾角放腰线

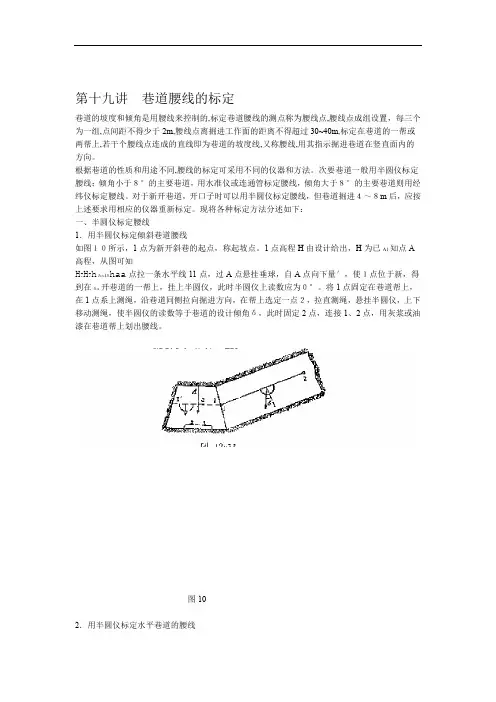

第十九讲 巷道腰线的标定巷道的坡度和倾角是用腰线来控制的,标定巷道腰线的测点称为腰线点,腰线点成组设置，每三个为一组,点间距不得少于2m,腰线点离掘进工作面的距离不得超过30~40m,标定在巷道的一帮或两帮上,若干个腰线点连成的直线即为巷道的坡度线,又称腰线,用其指示掘进巷道在竖直面内的方向。
根据巷道的性质和用途不同,腰线的标定可采用不同的仪器和方法。
次要巷道一般用半圆仪标定腰线；倾角小于８°的主要巷道，用水准仪或连通管标定腰线，倾角大于８°的主要巷道则用经纬仪标定腰线。
对于新开巷道，开口子时可以用半圆仪标定腰线，但巷道掘进４～８m 后，应按上述要求用相应的仪器重新标定。
现将各种标定方法分述如下：一、半圆仪标定腰线1．用半圆仪标定倾斜巷道腰线如图１０所示，1点为新开斜巷的起点，称起坡点。
1点高程H 1由设计给出，H A 为已知点A 高程，从图可知Aa A h H H =-1在A 点悬挂垂球，自A 点向下量Aa h ，得到a 点，过a 点拉一条水平线11´，使１点位于新开巷道的一帮上，挂上半圆仪，此时半圆仪上读数应为０°。
将1点固定在巷道帮上，在1点系上测绳，沿巷道同侧拉向掘进方向，在帮上选定一点２，拉直测绳，悬挂半圆仪，上下移动测绳，使半圆仪的读数等于巷道的设计倾角δ，此时固定2点，连接1、2点，用灰浆或油漆在巷道帮上划出腰线。
图102．用半圆仪标定水平巷道的腰线在倾角小于８°的次要巷道中，可用半圆仪标定腰线，如图11所示，1点为已有腰线点，2点为将要标定的腰线点。
首先将测绳的一端系于1点上，靠近巷道同一帮壁拉直测绳，悬挂半圆仪，另一端上下移动，当半圆仪读数为0°时得2´´点。
此时１—２´间测绳处于水平位置。
用皮尺丈量1点至2´点的平距S12´，再根据巷道设计坡度i，算出腰线点2与2´点的高差Δh，用下式计算：Δh= i·S12´图11半圆仪标平巷腰线求得Δh之后，用小钢卷尺由2‘点垂直向上量取Δh值，便得到腰线点2的位置。
巷道腰线的标定
第十九讲 巷道腰线的标定巷道的坡度和倾角是用腰线来控制的,标定巷道腰线的测点称为腰线点,腰线点成组设置，每三个为一组,点间距不得少于2m,腰线点离掘进工作面的距离不得超过30~40m,标定在巷道的一帮或两帮上,若干个腰线点连成的直线即为巷道的坡度线,又称腰线,用其指示掘进巷道在竖直面内的方向。
根据巷道的性质和用途不同,腰线的标定可采用不同的仪器和方法。
次要巷道一般用半圆仪标定腰线；倾角小于８°的主要巷道，用水准仪或连通管标定腰线，倾角大于８°的主要巷道则用经纬仪标定腰线。
对于新开巷道，开口子时可以用半圆仪标定腰线，但巷道掘进４～８m 后，应按上述要求用相应的仪器重新标定。
现将各种标定方法分述如下：一、半圆仪标定腰线1．用半圆仪标定倾斜巷道腰线如图１０所示，1点为新开斜巷的起点，称起坡点。
1点高程H 1由设计给出，H A 为已知点A 高程，从图可知Aa A h H H =-1在A 点悬挂垂球，自A 点向下量Aa h ，得到a 点，过a 点拉一条水平线11´，使１点位于新开巷道的一帮上，挂上半圆仪，此时半圆仪上读数应为０°。
将1点固定在巷道帮上，在1点系上测绳，沿巷道同侧拉向掘进方向，在帮上选定一点２，拉直测绳，悬挂半圆仪，上下移动测绳，使半圆仪的读数等于巷道的设计倾角δ，此时固定2点，连接1、2点，用灰浆或油漆在巷道帮上划出腰线。
图102．用半圆仪标定水平巷道的腰线在倾角小于８°的次要巷道中，可用半圆仪标定腰线，如图11所示，1点为已有腰线点，2点为将要标定的腰线点。
首先将测绳的一端系于1点上，靠近巷道同一帮壁拉直测绳，悬挂半圆仪，另一端上下移动，当半圆仪读数为0°时得2´´点。
此时１—２´间测绳处于水平位置。
用皮尺丈量1点至2´点的平距S12´，再根据巷道设计坡度i，算出腰线点2与2´点的高差Δh，用下式计算：Δh= i·S12´图11半圆仪标平巷腰线求得Δh之后，用小钢卷尺由2‘点垂直向上量取Δh值，便得到腰线点2的位置。
伪倾角腰线标定法在斜坡道工程的应用
伪倾角腰线标定法在斜坡道工程的应用摘要：辽宁省北票保国铁矿铁蛋山斜坡道掘进过程中，采用伪倾角腰线标定法放样，提高了腰线标定精度及测量放样效率。
关键词：斜坡道；全站仪；伪倾角；腰线一、概述矿山等地下工程，由于其受空间限制，工程相互关系多无法直接把握，施工中完全依靠测量放样定向，指引工程施工方向，其可靠性和精度对整个矿山井下各系统按设计建设关系重大。
在矿山斜坡道施工过程中，为正确指导斜坡道按设计方向和坡度掘进，测量人员需及时准确地测设中腰线。
掘进过程中测设的腰线一般位于设计巷道底板1米高位置处，标设于斜坡道的两帮上，以供施工人员掌握和检查斜坡道的坡度及断面质量。
斜坡道腰线标定常用的方法有：水准仪或连通管标定腰线法和经纬仪中线标定腰线法。
采用水准仪或连通管标定腰线精度低，效率低，且主要适用于倾角小于8°的主要巷道。
经纬仪中线标定腰线法是其它标定方法的基础，可适用不同倾角巷道，且腰线标定过程简单，但由于实际标定操作过程中拉线不易准确垂直巷道中线，半圆仪拉平的精度不高, 误差往往比较大，所以只是在一般巷道中使用。
目前，随着测量仪器功能和应用方法的不断进步，类似斜坡道等主要巷道腰线放样标定常采用全站仪伪倾角标定法。
现以辽宁省北票保国铁矿铁蛋山矿区，斜坡道延伸工程中腰线的标定过程，介绍伪倾角腰线标定法在井下斜坡道测量中的应用。
二、全站仪伪倾角腰线标定法原理采用全站仪伪倾角腰线标定法，须加一个腰修改数。
这个修改数跟斜坡道半宽、仪器到腰线点间的水平夹角、斜长和斜坡道设计倾角之间，有如下函数关系。
标定时仪器架设在巷道中线位置，具体如图1所示。
图1 伪倾角法示意图AB 为倾斜巷道中线方向，巷道的真倾角为δ，BC 垂直于AB，C 、D点分别位于巷道左、右帮上，与 B 点同水平。
水平距离A C′大于AB′，CC′等于BB′，则AC 的倾角α(巷道伪倾角)小于AB 倾角δ，α可由如下公式计算。
则式中，β角为AB与AC的水平夹角，该角用全站仪测得；δ为设计巷道的真倾角；α(巷道伪倾角)可用电子计算器迅速算得出。
伪倾角标定腰线在锡铁山铅锌矿斜坡道工程中的应用
将经纬仪水平角置零。 （ ）观测标定 点 １２ ３４的水平角 口 用计算 ４ ，，， ， 公式求得 １—４ 点的伪倾角 ６， 将经纬仪竖盘依次对 准伪倾角 ６ 。
（ ）用望远镜视线看 １ ４ ５ — 点的小钢尺 ， 统一 向
（ ）现场记 录计算虽然简单 ， ３ 但必 须有两人 以
“ 双加” 工程及连铸坯热送连轧配套项 目、 转炉煤气 制度 ， 确保技术改造过程受控 。在技术创新和技术 回收工程 ， 涟钢事业部 炼钢 转炉改造 、 小型连轧改 改造项 目立项过程中 ， 引入否决机制 ， 推行技术创新 造， 衡钢事业都 ８ ｎ 连轧机组 、 ０ ｍ机组、 ９ｔ ｉ ｏ 中１８ｍ
如记录薄 、 记录笔 、 计算器、 标尺 （ 塔尺 ） 标笔 （ 、 红兰 铅或油漆 ）木桩或水泥 、 、 线绳等。 （ ）对参加测量人员 的工作交底 ， ４ 指工作人员
的简单分工和工作责任 。 １３ 记 录计算 ．
腰线标定 ， 日常采用水准仪和简单计算高差标 定水平腰线和小坡度腰线标定 ， 已满足不 了矿山生
０ ０ｍ ５ ｍ机组等技术改造项 目的实施 ， 为华菱管线 打造了精品、 名牌板 、 线， 管、 实现集团产品出口量逐 年增加。
项 目负责人和项 目承包制度 ， 逐步形成 了科学决策、
组织严密、 职责明确 、 奖罚分明的责任体系 。每年对
科研项 目 进行评估 与选优 ， 对确实产生巨大经济效 益， 提高产品质量、 改善设备使用情况 的给予重奖 ，
用水准仪或经纬仪水平观测4个腰线点高程和坐标查看是否在设计腰线的高程面上最大误差3mm3结束语在斜坡道的施工中除错车场外腰线标定全部采用伪倾角法2003年10月6日早晨顺利贯通后现场实测腰线误差仅80mm其精度符合测量规范要求充分说明了运用伪倾角标定腰线精度高方便可行
巷道腰线的标定 (1)
第十九讲巷道腰线的标定巷道的坡度和倾角是用腰线来控制的,标定巷道腰线的测点称为腰线点,腰线点成组设置，每三个为一组,点间距不得少于2m,腰线点离掘进工作面的距离不得超过30~40m,标定在巷道的一帮或两帮上,若干个腰线点连成的直线即为巷道的坡度线,又称腰线,用其指示掘进巷道在竖直面内的方向。
根据巷道的性质和用途不同,腰线的标定可采用不同的仪器和方法。
次要巷道一般用半圆仪标定腰线；倾角小于８°的主要巷道，用水准仪或连通管标定腰线，倾角大于８°的主要巷道则用经纬仪标定腰线。
对于新开巷道，开口子时可以用半圆仪标定腰线，但巷道掘进４～８m后，应按上述要求用相应的仪器重新标定。
现将各种标定方法分述如下：一、半圆仪标定腰线1．用半圆仪标定倾斜巷道腰线如图１０所示，1点为新开斜巷的起点，称起坡点。
1点高程H1由设计给出，H A为已知点A高程，从图可知h，得到a点，过a点拉一条水平线11′，使１点位于在A点悬挂垂球，自A点向下量Aa新开巷道的一帮上，挂上半圆仪，此时半圆仪上读数应为０°。
将1点固定在巷道帮上，在1点系上测绳，沿巷道同侧拉向掘进方向，在帮上选定一点２，拉直测绳，悬挂半圆仪，上下移动测绳，使半圆仪的读数等于巷道的设计倾角δ，此时固定2点，连接1、2点，用灰浆或油漆在巷道帮上划出腰线。
图102．用半圆仪标定水平巷道的腰线在倾角小于８°的次要巷道中，可用半圆仪标定腰线，如图11所示，1点为已有腰线点，2点为将要标定的腰线点。
首先将测绳的一端系于1点上，靠近巷道同一帮壁拉直测绳，悬挂半圆仪，另一端上下移动，当半圆仪读数为0°时得2′′点。
此时１—２′间测绳处于水平位置。
用皮尺丈量1点至2′点的平距S12′，再根据巷道设计坡度i，算出腰线点2与2′点的高差Δh，用下式计算：Δh= i·S12′图11半圆仪标平巷腰线求得Δh之后，用小钢卷尺由2‘点垂直向上量取Δh值，便得到腰线点2的位置。
伪倾角放腰线
伪倾角放腰线第十九讲 巷道腰线的标定巷道的坡度和倾角是用腰线来控制的,标定巷道腰线的测点称为腰线点,腰线点成组设置，每三个为一组,点间距不得少于2m,腰线点离掘进工作面的距离不得超过30~40m,标定在巷道的一帮或两帮上,若干个腰线点连成的直线即为巷道的坡度线,又称腰线,用其指示掘进巷道在竖直面内的方向。
根据巷道的性质和用途不同,腰线的标定可采用不同的仪器和方法。
次要巷道一般用半圆仪标定腰线；倾角小于８°的主要巷道，用水准仪或连通管标定腰线，倾角大于８°的主要巷道则用经纬仪标定腰线。
对于新开巷道，开口子时可以用半圆仪标定腰线，但巷道掘进４～８m 后，应按上述要求用相应的仪器重新标定。
现将各种标定方法分述如下：一、 半圆仪标定腰线1．用半圆仪标定倾斜巷道腰线如图１０所示，1点为新开斜巷的起点，称起坡点。
1点高程H 1由设计给出，H A 为已知点A 高程，从图可知Aa A h H H =-1在A点悬挂垂球，自A点向下量h，得到a点，Aa过a点拉一条水平线11´，使１点位于新开巷道的一帮上，挂上半圆仪，此时半圆仪上读数应为０°。
将1点固定在巷道帮上，在1点系上测绳，沿巷道同侧拉向掘进方向，在帮上选定一点２，拉直测绳，悬挂半圆仪，上下移动测绳，使半圆仪的读数等于巷道的设计倾角δ，此时固定2点，连接1、2点，用灰浆或油漆在巷道帮上划出腰线。
图102．用半圆仪标定水平巷道的腰线在倾角小于８°的次要巷道中，可用半圆仪标定腰线，如图11所示，1点为已有腰线点，2点为将要标定的腰线点。
首先将测绳的一端系于1点上，靠近巷道同一帮壁拉直测绳，悬挂半圆仪，另一端上下移动，当半圆仪读数为0°时得2´´点。
此时１—２´间测绳处于水平位置。
用皮尺丈量1点至2´点的平距S12´，再根据巷道设计坡度i，算出腰线点2与2´点的高差Δh，用下式计算：Δh= i·S12´图11半圆仪标平巷腰线求得Δh之后，用小钢卷尺由2‘点垂直向上量取Δh值，便得到腰线点2的位置。
倾斜巷道腰线标定方法的探讨
要 巷道 的腰 线可用 悬 挂半 圆仪 等标 定 。倾 斜 巷 道 的
腰 线应 用经 纬仪来 标 定 ， 距 离 时 ， 短 也可 用 悬 挂 半 圆
仪 等来标 定 ， 这 些 操 作 中大 多 采 用 传 统 的伪 倾 角 但
法 ， 三 角 高 程 法 几 乎 没 有 得 到 重 视 ， 且 在 标 定 巷 新 并
平度 盘读 数 ， 转 动照 准部 ， 准欲 标 没的腆 线点 ２ 再 瞄 ， 根据 水平 读盘 读 数 计 算 出望 远镜 转 动 的水 平 角 卢 ，
并 按 照上 述 同样 的方 法 ， 算 出伪 倾 角 艿 。 望 远 计 ， 将
镜 的倾 角 调至 艿 ， 由此 向上 或 向 下量 取 垂直 距 离 ， 再
进 行 了分析 。并 以工程 实例 进行 了验证 ， 果表 明 ： 结 用全 站 仪 新 方 法标 设腰 线 简便 ， 节省 时 间 ， 度 精
可达到要 求 。
关 键 词 ：倾 斜 巷 道 ；腰 线 ； 伪 倾 角 法 ； 三 角 高 程 法 ； 全 站 仪
中 图 分 类 层 ： Ｄ ７ ． Ｔ １５ ２
道 腰线 时全 站 仪 大 多 只 是 当作 经 纬 仪 使 用 。另 外 ，
随 着 煤 矿 采 掘 机 械 化 程 度 的 不 断 提 高 ， 掘 巷 道 也 综 越 来 越 普 遍 。 而 在 实 际 工 作 中 ， 定 巷 道 （ 别 是 综 标 特
（） ａ
（） ｂ
图 １ 伪 倾 角 法 标 定 巷 道 腰 线 图
ｂ 并 作 上 标 记 ， 得 腰 线 点 ２ ， 即 。 ２ 传 统 三 角 高 程 法 标 定 斜 巷 腰 线
困难 。现介 绍 巷道腰 线标 定 的新 方法 。
浅析伪倾角腰线标定法在井下斜坡道中的应用
浅析伪倾角腰线标定法在井下斜坡道中的应用作者：苗峰峰李吉沧来源：《价值工程》2014年第11期摘要：经纬仪中线法标定腰线，是其他标定方法的基础。
此方法标定工作简单，但由于拉线时不易准确掌握垂直巷道方向，半圆仪拉平时的精度不高，误差往往比较大，所以倾角大于8°的主要巷道或精度要求较高的一般倾斜巷道，用全站仪标设中线的同时，用伪倾角在巷道帮上准确标设腰线，可提高精度。
Abstract： The middle route of the theodolite method calibration waist line is the foundation of other calibration methods. This method is simple calibration work， but because of when the guy is not easy to accurately grasp the vertical direction of roadway， graphometer pull the usual accuracy is not high， the error often is bigger， the main roadway or precision angle is greater than 8° to demand higher general slant， with total station at the same time， in the midline in the area of the standard set by pseudo dip on the roadway for accurate the waist line can improve the precision.关键词：倾斜巷道；全站仪；伪倾角；腰线Key words： mine slope；total station；pseudo dip；lumbar line中图分类号：TD263 文献标识码：A 文章编号：1006-4311（2014）11-0089-021 工程概况兖矿集团赵楼煤矿位于山东省菏泽市境内，行政区划归郓城县管辖。
浅析伪倾角腰线标定法在井下斜坡道中的应用
浅析伪倾角腰线标定法在井下斜坡道中的应用苗峰峰;李吉沧【摘要】The middle route of the theodolite method calibration waist line is the foundation of other calibration methods. This method is simple calibration work, but because of when the guy is not easy to accurately grasp the vertical direction of roadway, graphometer pull the usual accuracy is not high, the error often is bigger, the main roadway or precision angle is greater than 8o to demand higher general slant, with total station at the same time, in the midline in the area of the standard set by pseudo dip on the roadway for accurate the waist line can improve the precision.%经纬仪中线法标定腰线，是其他标定方法的基础。
此方法标定工作简单，但由于拉线时不易准确掌握垂直巷道方向，半圆仪拉平时的精度不高，误差往往比较大，所以倾角大于8º的主要巷道或精度要求较高的一般倾斜巷道，用全站仪标设中线的同时，用伪倾角在巷道帮上准确标设腰线，可提高精度。
【期刊名称】《价值工程》【年(卷),期】2014(000)011【总页数】2页(P89-89,90)【关键词】倾斜巷道;全站仪;伪倾角;腰线【作者】苗峰峰;李吉沧【作者单位】中煤五建公司第四十九工程处，邯郸056003;中煤五建公司第四十九工程处，邯郸056003【正文语种】中文【中图分类】TD263兖矿集团赵楼煤矿位于山东省菏泽市境内，行政区划归郓城县管辖。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用伪倾角标定腰线的方法如下：
(1)在O点下安置仪器，测出O至中线点A及原腰线点1之间的水平夹角（图）。
(2)根据水平角和真倾角，按公式tan 伪倾角=cos 夹角×tan 真倾角计算得伪倾角。
(3)瞄准D点，固定水平度盘，上下移动望远镜，使竖盘读数为计算得伪倾角，在巷道帮上作记号，用小钢卷尺量出1到腰线点1的铅垂距离。
(4)转动照准部，瞄准新设的中线点A，然后松开照准部瞄准在巷道帮上拟设腰线点处，测出夹角。
(5)根据水平夹角和真倾角，计算得伪倾角。
(6)望远镜照准部拟设腰线处，并使竖盘读数为计算得伪倾角，在巷道帮上作记号2´，用小钢卷尺从2´向上量出距离，即得到新标定的腰线点2。
(7)用测绳连接1、2两点，用灰浆或油漆沿测绳划出腰线,即为设计倾角的腰线。
