【精编】2015年北京市西城区普通中学九年级上学期物理期中试卷(解析版)和答案

合集下载

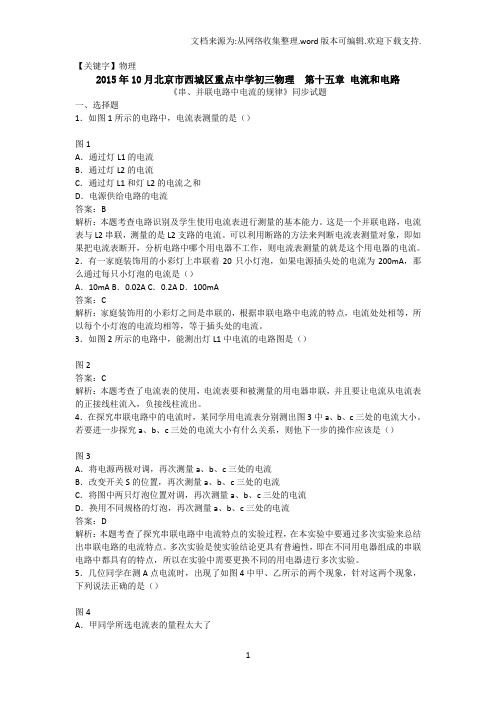

【物理】10月北京市西城区重点中学初三物理第十五章电流和电路串并联电路中电流的规律同步试题含答案

【关键字】物理2015年10月北京市西城区重点中学初三物理第十五章电流和电路《串、并联电路中电流的规律》同步试题一、选择题1．如图1所示的电路中，电流表测量的是（）图1A．通过灯L1的电流B．通过灯L2的电流C．通过灯L1和灯L2的电流之和D．电源供给电路的电流答案：B解析：本题考查电路识别及学生使用电流表进行测量的基本能力。

这是一个并联电路，电流表与L2串联，测量的是L2支路的电流。

可以利用断路的方法来判断电流表测量对象，即如果把电流表断开，分析电路中哪个用电器不工作，则电流表测量的就是这个用电器的电流。

2．有一家庭装饰用的小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，那么通过每只小灯泡的电流是（）A．10mA B．0.02A C．0.2A D．100mA答案：C解析：家庭装饰用的小彩灯之间是串联的，根据串联电路中电流的特点，电流处处相等，所以每个小灯泡的电流均相等，等于插头处的电流。

3．如图2所示的电路中，能测出灯L1中电流的电路图是（）图2答案：C解析：本题考查了电流表的使用，电流表要和被测量的用电器串联，并且要让电流从电流表的正接线柱流入，负接线柱流出。

4．在探究串联电路中的电流时，某同学用电流表分别测出图3中a、b、c三处的电流大小。

若要进一步探究a、b、c三处的电流大小有什么关系，则他下一步的操作应该是（）图3A．将电源两极对调，再次测量a、b、c三处的电流B．改变开关S的位置，再次测量a、b、c三处的电流C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流D．换用不同规格的灯泡，再次测量a、b、c三处的电流答案：D解析：本题考查了探究串联电路中电流特点的实验过程，在本实验中要通过多次实验来总结出串联电路的电流特点。

多次实验是使实验结论更具有普遍性，即在不同用电器组成的串联电路中都具有的特点，所以在实验中需要更换不同的用电器进行多次实验。

5．几位同学在测A点电流时，出现了如图4中甲、乙所示的两个现象，针对这两个现象，下列说法正确的是（）图4A．甲同学所选电流表的量程太大了B．乙同学所选的电流表的量程太小了C．乙同学测C点电流，一定要把电流表量程接0～0.6AD．甲同学要测B点电流大小，要把电流表负接线柱接到灯泡L2左侧接线柱答案：D解析：本题考查了电流表的使用及并联电路电流的特点。

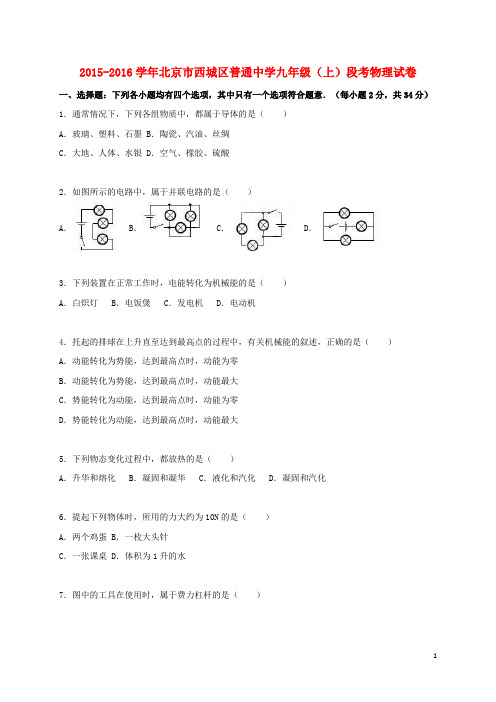

北京市西城区普通中学九年级物理上学期段考试题(含解

2015-2016学年北京市西城区普通中学九年级（上）段考物理试卷一、选择题：下列各小题均有四个选项，其中只有一个选项符合题意．（每小题2分，共34分）1．通常情况下，下列各组物质中，都属于导体的是（）A．玻璃、塑料、石墨 B．陶瓷、汽油、丝绸C．大地、人体、水银 D．空气、橡胶、硫酸2．如图所示的电路中，属于并联电路的是（）A．B．C．D．3．下列装置在正常工作时，电能转化为机械能的是（）A．白炽灯B．电饭煲C．发电机D．电动机4．托起的排球在上升直至达到最高点的过程中，有关机械能的叙述，正确的是（）A．动能转化为势能，达到最高点时，动能为零B．动能转化为势能，达到最高点时，动能最大C．势能转化为动能，达到最高点时，动能为零D．势能转化为动能，达到最高点时，动能最大5．下列物态变化过程中，都放热的是（）A．升华和熔化B．凝固和凝华C．液化和汽化D．凝固和汽化6．提起下列物体时，所用的力大约为10N的是（）A．两个鸡蛋 B．一枚大头针C．一张课桌 D．体积为1升的水7．图中的工具在使用时，属于费力杠杆的是（）A．用铡刀铡草B．用撬棒开箱C．用铁锹铲土D．用起子开瓶8．关于磁场和磁感线，下列说法正确的是（）A．指南针能够指南北，是因为受到地磁场作用B．磁感线是客观存在的，并能表示磁场方向的曲线C．导体做切割磁感线的运动时，导体中就会产生感应电流D．放在磁场中的导体，会受到磁场对它的作用力9．下列说法正确的是（）A．热机是把机械能转化为内能的装置B．水温升高到100℃时，水就开始沸腾C．水面上方的气压减小时，水的沸点升高D．热水上方的“白气”，是水蒸气液化形成的10．图中展示的光学现象中，成实像的是（）A．在墙上映出手影B．用放大镜看古瓶C．用照相机照相D．透过玻璃砖看钢笔11．在下列说法中，错误的是（）A．安全用电的原则是：不接触低压带电体，不靠近高压带电体B．电热器中电热丝的熔点高，家庭电路中保险丝的熔点低C．在家庭中同时使用的大功率电器越多，越容易引发电路“跳闸”现象D．在进行道路改造时，路旁的警示照明灯的工作电压都是220V12．下列关于力的作用效果、力和运动关系的描述，正确的是（）A．汽车加速运动时，一定受到不平衡力的作用B．受到平衡力作用的弹簧，一定不会发生形变C．篮球受到力的作用，运动状态一定改变D．受不平衡力作用的足球，一定沿着直线运动13．将蜡烛放在距离凸透镜30cm处时，在透镜另一侧的光屏上，有蜡烛清晰放大的像，则此凸透镜的焦距可能是（）A．40cm B．30cm C．20cm D．10cm14．把密度为0.9g/cm3的小蜡块放入盛满酒精（ρ酒精=0.8g/cm3）的大烧杯中，从杯中溢出16g的酒精．若把此蜡块放入盛满水的大烧杯中，从杯中溢出水的质量是（）A．14.4g B．16g C．18g D．20g15．如图所示电路中，电源电压一定．当开关S由闭合到断开时，下列说法正确的是（）A．灯泡的亮度不变B．电路的总电阻变小C．电压表的示数不变 D．电流表的示数变大16．正方体甲和乙的边长之比是2：3，将它们分别放置在水平桌面上时，它们对桌面的压强均为p，将甲如图所示放置在乙上面，乙对桌面的压强为p′．则p′：p等于（）A．9：13 B．13：9 C．9：4 D．13：417．有一个如图所示的两端开口的弯管形容器，从粗端向容器中灌水，在细端用一个横截面是0.01m2质量是lkg的活塞堵住，活塞可在细管中无摩擦的滑动．当H=30cm，h=lOcm时，在活塞上放置一个质量是lkg的砝码，活塞静止．由此可知（）A．水对活塞的压强等于砝码对活塞的压强B．水对活塞压力的大小等于2倍的砝码重力C．砝码对活塞的压强相当于20cm深的水产生的压强D．撤去砝码，当两管液面相平时，活塞再次静止二、选择题：下列各小题均有四个选项，其中符合题意的选项均多于一个．（每小题2分，共6分．错选不得分，漏选可得1分）18．一个物体的温度升高了，说明（）A．这个物体一定吸收了热量B．外界一定对这个物体做了功C．这个物体的内能一定增加D．这个物体内部分子的运动一定加剧19．灯泡L1和L2的额定电压相等，L1的额定功率大于L2的额定功率．现在将它们分别接入电压相等且恒定不变的甲、乙两个电路中，如图所示．下列说法正确的是（）A．在甲电路中串联适当的电阻，可以使甲、乙两个电路实际消耗的电功率相等B．在乙电路中并联适当的电阻，不能使甲、乙两个电路实际消耗的电功率相等C．在甲电路中串联适当的电阻，可以使灯泡L1、L2实际消耗的电功率相等D．在乙电路中并联适当的电阻，可以使灯泡L1、L2实际消耗的电功率相等20．物体A在滑轮组拉力的作用下，1s内沿水平地面匀速移动了0.2m．弹簧测力计的示数如图所示．不计滑轮重和轴摩擦，则（）A．绳子自由端的拉力F=2.2NB．物体A受到的摩擦力f=6.6NC．绳子自由端移动速度v=0.1m/sD．滑轮组对物体A做功的功率P=0.88W三、填空题（每空1分，共15分）21．正在发声的物体都在．22．光在真空中的传播速度是km/s．23．我国宇航员杨利伟在“神舟五号”太空船中做了一个实验，让一支笔脱离手，笔可以悬浮在空中．如果在地球上测出这只笔的质量是40g，在太空船中，它的质量是g．24．2004年5月1日起实施的新交通法规规定，坐在出租车前排的乘客必须系好安全带，这是为了防止出租车突然刹车时，由于而造成的伤害．25．用绸子摩擦过的玻璃棒跟带有正电荷的小球有相互作用的力．26．酒精的热值是3.0×107J/kg，一只酒精炉燃烧100g酒精放出多少热量？27．小红站在平面镜前5m处，小江站在平面镜前3m处．小江在平面镜中的像到小红本人的距离是m．28．一束光照射到平面镜上被反射，测得反射角等于30度．转动平面镜，使得入射角增加15度，此时的反射角等于度．29．某用电器每通过3C的电荷量，电流做功36J，则该用电器两端的电压是V．30．甲、乙两种物质的比热容之比为3：2．如果它们质量相等，初温都是10℃，甲吸收热量是乙吸收热量的2倍，乙的末温为40℃，那么甲的末温为℃．31．2004年4月，旅客列车再次提速．以从北京到上海的特快旅客列车为例，北京到上海的铁道线长约1500km，原来全程运行时间约为15h，现在全程运行时间约为12h．现在这趟列车的平均速度比提速前增加了约m/s（精确到整数）．32．如图所示电路，通过于路的电流I和通过电阻R1的电流I1之比为5：2．若R1和R2的等效电阻为15Ω，那么电阻R2= Ω．33．如图所示电路，当把电压恒定的电源接在A、C两点时，电流表A1、A2示数分别为I1、I2，且I1：I2=7：9；若把此电源接在B、D两点时，电流表A1的示数为I1′，且I1：I1′=7：6．则电阻R1：R2：R3= ．34．金属块甲静止在水平地面上，对地面的压强是5.4×105Pa．有一轻质杠杆AB，支点为0，且OA：0B=5：3．将甲挂在杠杆的B端，在A端悬挂质量为4kg的物体乙时，杠杆如图所示在水平位置平衡，此时金属块甲对地面的压强变为1.8×105Pa．当在杠杆A端改挂质量为kg的物体时．金属块甲对地面的压力刚好为零．g=10N/kg．35．甲、乙两个电阻串联接在电压不变的电源上，它们消耗的电功率分别为P甲和P乙．若将乙电阻单独接在此电源上，它消耗的电功率P乙′=．四、实验与探究题（每图1分，其他题每空1分，共30分）36．物体A重20N，根据给定的标度，在如图中作出A受重力的图示．37．在图中画出力F对支点O的力臂．38．如图所示，请在图中画出入射光线经凸透镜后的折射光线．39．根据入射光线和折射光线在右图中画出适当的透镜．40．如图所示的一束光AO射到平面镜上．根据光的反射定律画出反射光线OB．41．画出如图中通电螺线管的N、S极．42．用滑轮组提升物体．要求绳子自由端的拉力方向向下．请在如图中画出绕绳方法．43．在如图中，物体A的长度是cm．44．如图是温度计的一部分，它指示的温度是℃．45．如图所示电能表的示数为kW⋅h．46．如图所示，电阻箱的读数是Ω．47．在无风的天气里，把一件湿衣服摊开晾在向阳处很快就干了，如果把同样的一件湿衣服摊开晾在阴凉处，一天也不容易干．这一现象说明．48．用天平和量筒测某种液体的密度．（1）在调节天平平衡时，首先应将游码置于标尺左端的处，然后调节，使天平的横梁处于水平平衡．实验的主要测量步骤如下：①用天平称出烧杯和液体的质量m1；②从天平上取下烧杯，向量筒中倒入一定体积的液体，如图1；③用天平称出烧杯和剩余液体的质量m2，如图2；（2）请将测量数据和计算结果填入表格．烧杯和液体总质量m1/g 烧杯和剩余液体质量m2/g液体体积V/cm3液体密度p/g．cm﹣310549．某同学在探究某固体的熔化规律时，得到如下数据（见表一）．表二给出了几种物质的熔点．由此可知：该物质可能是，加热到第8min时，物质处于状态．表一加热时间（min）0 2 4 6 8 10 12 14温度（℃）72 76 80 80 80 80 84 88表二物质名称锡萘海波冰固态水银固态甲苯固态酒精熔点/℃232 80.5 48 0 ﹣39 ﹣95 ﹣11750．在探究影响滑动摩擦力大小的因素时，某同学做了如图所示的实验，用弹簧测力计沿水平方向拉木块M，使M依次在水平放置的木板表面和毛巾表面上做运动．则：（1）图中两图的情景，探究的是滑动摩擦力的大小跟压力的关系；（2）图中两图的情景，探究的是滑动摩擦力的大小跟接触面的关系．51．图中的AB和CD是长度相同的两根镍铬合金线．用图示的装置可以探究导体电阻的大小跟的关系．52．表格给出的实验数据中，第两组数据可以说明；当电压一定时，成反比．实验次数电压U/V 电阻R/Ω电流I/A1 6 20 0.32 4 20 0.23 6 10 0.653．测量电阻R X的阻值．实验器材：电源、待测电阻R X、已知电阻R0、开关各一个；电流表两块；导线若干．（1）在右边的方框内画出实验电路图：（2）需要测量的两个物理量及其字母符号是；（3）写出计算电阻R X的数学表达式：R X= ．54．某同学组成如图所示的有五个小灯泡的串联电路．闭合开关后，灯全都不亮．他用电压表进行测量，结果是U AE=U AD=6V；U AC=U AB=0．由此可知，电路在两点之间一定有故障．五、简答与计算题（共15分）55．简答题：把铝质废牙膏皮的底部剪掉，卷成一团放入水中，牙膏皮如图（甲）所示沉入水底．若把它展开成空心筒状，它能如图（乙）所示漂浮在水面上．请你解释这一现象．56．一个质量是0.1kg的铁球，温度从100℃上升到150℃，求它吸收的热量．[已知：铁的比热容是0.46×103J/（kg•℃）]．57．用图所示的滑轮组，提起物重为2400N的物体A，使它以0.5m/s的速度匀速上升时，人对滑轮组做功的功率是1500W．此时滑轮组的机械效率是多少？用此滑轮组提重物B匀速上升2m，人对绳竖直向上的拉力是1200N．滑轮组对重物B做了多少功？（不考虑绳重和轴摩擦）58．图所示电路中，电源电压一定．闭合开关，当滑动变阻器的滑片P在中点C时，电压表V1的示数为16V，电压表V2的示数为U2，变阻器消耗的功率为16W；当滑动变阻器的滑片P滑到B端时，电压表V2的示数为U2′，变阻器消耗的功率为18W；若U2：U2′=4：5，求：（1）电阻R1、R2之比；（2）滑片P在中点C时电流表的示数．2015-2016学年北京市西城区普通中学九年级（上）段考物理试卷参考答案与试题解析一、选择题：下列各小题均有四个选项，其中只有一个选项符合题意．（每小题2分，共34分）1．通常情况下，下列各组物质中，都属于导体的是（）A．玻璃、塑料、石墨 B．陶瓷、汽油、丝绸C．大地、人体、水银 D．空气、橡胶、硫酸【考点】导体．【专题】电流和电路．【分析】（1）容易导电的物体叫导体，如：人体、大地、各种金属、石墨、酸碱盐的溶液等；（2）不容易导电的物体叫绝缘体，如：玻璃、陶瓷、橡胶、塑料等．【解答】解：A、玻璃、塑料是绝缘体，石墨是导体，不符合题意；B、陶瓷、汽油、丝绸，都是绝缘体，不符合题意；C、大地、人体、水银都是导体，符合题意；D、空气、橡胶是绝缘体，硫酸是导体，不符合题意；故选C．【点评】本题考查了导体和绝缘体的概念．对于常见的导体和绝缘体可以联系它们在日常生活和工业生产中的应用来记忆，不要死记硬背．如塑料，橡胶，陶瓷等常用来制作用电器的外壳，以防止触电，它们都是绝缘体；而电线芯用金属来做，因为金属容易导电，是导体．2．如图所示的电路中，属于并联电路的是（）A．B．C．D．【考点】串联电路和并联电路的辨别．【专题】应用题；图析法；电流和电路．【分析】电路元件首尾顺次连接的连接方式是串联，串联电路只有一条电流路径；电路元件首首相连、尾尾相连的连接方式是并联，并联电路有多条电流路径；分析图示电路，确定各电路的连接方式，然后选出符合题意的选项．【解答】解：A、由电路图可知，三个灯泡首尾顺次连接，电路只有一条电流路径，灯泡是串联的，不符合题意；B、由电路图可知，三个灯泡首首相连、尾尾相连，电路有三条电流路径，因此灯泡是并联的，符合题意；C、由电路图可知，其中两灯泡首尾顺次连接，组成串联电路，然后再与另外一个灯泡并联，电路既不是单纯的并联电路，也不是单纯的并联电路，而是一个混联电路，不符合题意；D、由电路图可知，其中两灯泡先并联后再与另外一个灯泡串联，电路既不是单纯的并联电路，也不是单纯的串联电路，而是一个混联电路，不符合题意；故选B．【点评】本题考查了灯泡连接方式的判断，知道串并联电路的特点、分析清楚电路结构是正确解题的关键．3．下列装置在正常工作时，电能转化为机械能的是（）A．白炽灯B．电饭煲C．发电机D．电动机【考点】直流电动机的原理．【专题】电动机、磁生电．【分析】掌握几种常见装置的工作原理及其能量转化，即可分析出符合题意的选项．【解答】解：A、白炽灯是利用电流的热效应来工作的，是电能转化成内能和光能，不符合题意；B、电饭煲是利用电流的热效应来工作的，是电能转化成内能，不符合题意．C、发电机是利用电磁感应现象工作的，是机械能转化成电能，不符合题意；D、电动机是利用通电线圈在磁场中受力转动原理工作的，是电能转化成机械能，符合题意；故选D．【点评】本题考查几种常用机器的能量转化常识，基础性题目．4．托起的排球在上升直至达到最高点的过程中，有关机械能的叙述，正确的是（）A．动能转化为势能，达到最高点时，动能为零B．动能转化为势能，达到最高点时，动能最大C．势能转化为动能，达到最高点时，动能为零D．势能转化为动能，达到最高点时，动能最大【考点】动能和势能的转化与守恒．【专题】机械能及其转化．【分析】（1）动能大小的影响因素：质量、速度．质量越大，速度越大，动能越大．（2）重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，重力势能越大．【解答】解：托起的排球在上升直至达到最高点的过程中，质量不变，速度不断减小，动能减小；高度不断增大，重力势能不断增大，到达最高点时，高度最大，速度为零，因此在此过程中，动能转化为重力势能，最大点时，动能为零．故选A．【点评】掌握动能、重力势能、弹性势能的影响因素．根据能量大小的影响因素，利用控制变量法，能判断动能、重力势能、弹性势能的变化．5．下列物态变化过程中，都放热的是（）A．升华和熔化B．凝固和凝华C．液化和汽化D．凝固和汽化【考点】凝固与凝固放热特点．【专题】温度计、熔化和凝固．【分析】要解答本题需掌握：在六种物态变化中，熔化、汽化和升华是吸热；液化、凝固和凝华是放热．【解答】解：熔化、汽化和升华是吸热；液化、凝固和凝华是放热．故选B．【点评】本题主要考查学生对：物质的几种物态变化，以及吸热还是放热的了解和掌握，是一道基础题．6．提起下列物体时，所用的力大约为10N的是（）A．两个鸡蛋 B．一枚大头针C．一张课桌 D．体积为1升的水【考点】力的概念．【专题】运动和力．【分析】根据m=，求出10N物体的质量，再对选项中涉及的几个物体的质量有个初步的了解，找出符合生活实际的答案．【解答】解：A、一斤（500g）鸡蛋可称8﹣﹣10个，那么2个鸡蛋的质量约为100g；其重力为G=mg=0.1kg×10N/kg=1N；故A错误；B、一枚大头针的质量非常小，其重力远远小于10N；故B错误；C、一张课桌的质量约为10kg，其重力约为为G=mg=10kg×10N/kg=100N；故C错误；D、1升水的质量为：m=ρV=1000kg/m3×0.001m3=1kg；其重力为G=mg=1kg×10N/kg=10N；故D正确；故选D．【点评】熟练运用重力G与质量m的关系，结合对生活中物体质量的认识，可解答．7．图中的工具在使用时，属于费力杠杆的是（）A．用铡刀铡草B．用撬棒开箱C．用铁锹铲土D．用起子开瓶【考点】杠杆的分类．【专题】简单机械．【分析】结合图片和生活经验，判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆．【解答】解：A、用铡刀铡草时的动力臂大于阻力臂，铡刀属于省力杠杆，不符合题意；B、用撬棒开箱时动力臂大于阻力臂，属于省力杠杆，不符合题意；C、用铁锨铲土时动力臂小于阻力臂，是费力杠杆，符合题意；D、用起子其瓶盖时动力臂大于阻力臂，属于省力杠杆，不符合题意；故选C．【点评】此题考查的是杠杆的分类主要包括以下几种：①省力杠杆，动力臂大于阻力臂；②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂．8．关于磁场和磁感线，下列说法正确的是（）A．指南针能够指南北，是因为受到地磁场作用B．磁感线是客观存在的，并能表示磁场方向的曲线C．导体做切割磁感线的运动时，导体中就会产生感应电流D．放在磁场中的导体，会受到磁场对它的作用力【考点】磁感线及其特点．【专题】磁现象、电生磁．【分析】（1）磁场是磁体周围存在的一种看不见的特殊物质，是真实的存在；（2）磁感线上某点切线的方向代表该点磁场的方向，磁感线的疏密代表的磁场的强弱．（3）闭合电路中的一部分导体做切割磁感线的运动时，导体中就会产生感应电流．【解答】解：A、在地球周围存在着磁场，正是由于地磁场的存在，使得指南针总是能够指南北，故A正确；B、磁感线是为了描述磁场的方向和强弱而引入的一条条假想的曲线，它实际并不存在，故B错误；C、闭合电路中的一部分导体做切割磁感线的运动时，导体中就会产生感应电流，故C错误；D、通电导体在磁场中受到磁场力的作用，故D错误．故选A．【点评】本题考查了学生对磁场、地磁场和磁感线的了解和掌握，一定要了解磁场是一种客观存在的物质，磁场是有方向性的，磁感线描述磁场的方法叫“模型法”．9．下列说法正确的是（）A．热机是把机械能转化为内能的装置B．水温升高到100℃时，水就开始沸腾C．水面上方的气压减小时，水的沸点升高D．热水上方的“白气”，是水蒸气液化形成的【考点】沸点及沸点与气压的关系；液化及液化现象．【专题】汽化和液化、升华和凝华．【分析】（1）热机是利用内能做功的机械，工作时内能转化成机械能；（2）液体沸腾的特点：温度达到沸点，不断吸热；（3）液体的沸点与气压有关，气压越高，沸点越高；（4）物质由气态变成液态的过程叫做液化．【解答】解：A、热机是把内能转化为机械能的装置，该选项说法不正确；B、水温升高到100℃时，水不一定沸腾，因为还需要继续吸热，该选项说法不正确；C、水面上方的气压减小时，水的沸点降低，该选项说法不正确；D、热水上方的“白气”，是水蒸气液化形成的小水滴，该选项说法正确．故选D．【点评】本题考查了热机、沸腾、沸点以及液化的相关知识，属于热学基础知识的考查．10．图中展示的光学现象中，成实像的是（）A．在墙上映出手影B．用放大镜看古瓶C．用照相机照相D．透过玻璃砖看钢笔【考点】实像与虚像的区别．【专题】光的传播和反射、平面镜成像．【分析】A、影子是由于光照射到不透明的物体形成的阴影部分，是由于光在同种均匀介质中沿直线传播形成的．B、放大镜是一个凸透镜，放大镜成正立、放大的虚像．C、照相机利用凸透镜成倒立、缩小的实像．D、钢笔经玻璃砖折射后，折射光线远离法线，眼睛沿折射光线看去，感觉光线从折射光线的反向延长线上射出的，看到钢笔的虚像．【解答】解：A、光被手遮挡后，在后边形成一个黑色的区域，叫做影子，即手影，是光在同种均匀介质中沿直线传播形成的，不能说是实像．B、用放大镜看古瓶，看到的是古瓶正立、放大的虚像．C、用照相机照相，在底片上得到倒立缩小的实像．D、透过玻璃砖看到钢笔看到钢笔的虚像．故选C．【点评】本题主要实像和虚像的区别，要会用所学的物理知识解释有关的自然现象．达到学以致用的目的．11．在下列说法中，错误的是（）A．安全用电的原则是：不接触低压带电体，不靠近高压带电体B．电热器中电热丝的熔点高，家庭电路中保险丝的熔点低C．在家庭中同时使用的大功率电器越多，越容易引发电路“跳闸”现象D．在进行道路改造时，路旁的警示照明灯的工作电压都是220V【考点】安全用电原则；家庭电路工作电压、零线火线的辨别方法；家庭电路电流过大的原因．【专题】应用题．【分析】要解答本题需掌握：安全用电的原则、电热丝和保险丝的异同点，以及家庭电路的工作电压，知道生活中的一些警示照明灯不是使用的照明电压．【解答】解：A、不接触低压带电体，不靠近高压带电体是安全用电的原则，则该选项说法正确，不符合题意；B、保险丝要当电路中有过大电流通过时，能快速自动熔化，切断电路．则熔点低一些材料才能减小加热的时间；电热器中是让电热丝产生较多的热量，而不能熔化，应保持通电继续工作，所以用熔点比较大的材料制作保险丝；则该选项说法正确，不符合题意；C、家庭电路中电流过大的原因主要有两方面，一是用电器短路，二是用电器的总功率过大．所以在家庭中同时使用的大功率电器越多，用电器的总功率就越容易过大，于是就容易引发电路“跳闸”现象；则该选项说法正确，不符合题意；D、在进行道路改造时，路旁的警示照明灯使用的自备的电源，不一定连入照明电路，故工作电压不一定是220V；则该选项说法错误，符合题意．故选D．【点评】本题主要考查学生对家庭电路中安全用电原则，对总功率过大现象的理解．知道电热器中电热丝的熔点高，家庭电路中保险丝的熔点低．注意了解生活中的一些用电器的工作用途和工作环境．12．下列关于力的作用效果、力和运动关系的描述，正确的是（）A．汽车加速运动时，一定受到不平衡力的作用B．受到平衡力作用的弹簧，一定不会发生形变C．篮球受到力的作用，运动状态一定改变D．受不平衡力作用的足球，一定沿着直线运动【考点】力与运动的关系．【专题】运动和力．【分析】掌握力和运动的关系：力是改变物体运动状态的原因，物体受平衡力或不受力，运动状态不变，物体运动状态改变一定受到非平衡力的作用；掌握力的作用效果：改变物体的运动状态、改变物体的形状；结合各项及所学的知识进行分析．【解答】解：A、汽车加速运动，则受力不平衡，A正确；B、受到平衡力作用的弹簧，运动状态一定不变，但会发生形变，B错误；。

初中物理北京市西城区普通中学九年级(上)期中物理考试卷及答案解析.docx

xx学校xx学年xx学期xx试卷姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分一、xx题评卷人得分（每空xx 分，共xx分）试题1:下列物体中，通常情况下属于绝缘体的是（）A．铁钉 B．钢锯条 C．塑料尺 D．食盐水溶液试题2:煤油被用掉以后，剩余的煤油（）A．比热容和热值都不变 B．比热容减小和热值不变C．比热容不变和热值减小 D．比热容和热值都减小试题3:下列说法正确的是（）A．只有正电荷的定向移动才能形成电流B．甲、乙两个灯泡接入电路中，甲灯比乙灯亮，甲灯两端电压一定比乙灯大C．规定正电荷的定向移动方向为电流方向D．只要灯泡两端有电压，灯泡中就一定有电流通过试题4:在家庭电路中，电能表所测量的物理量是（）A．电功 B．电功率 C．电压 D．电流试题5:在图所示的各种现象中，主要说明分子间存在引力的是（）A．滴在热水中的墨水使热水很快变色B．端面磨平的铅棒压紧后能够吊住大钩码C．铅板和金板长时间压紧在一起，铅和金会互相渗透D．抽去玻璃板后，两瓶中的气体逐渐混合试题6:汽油机工作过程是由四个冲程组成的，其中内能转化为机械能的冲程是（）A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程试题7:在下列现象中，通过做机械功来改变物体内能的是（）A．利用电炉把水烧开B．冬天里两手互相摩擦使手暖和C．冬天天气寒冷时要生火取暖D．用电焊机焊接金属使金属熔化试题8:关于内能和内能的变化，下列说法正确的是（）A．物体内每一个分子都具有内能B．物体的内能减小，它一定放出了热量C． 0℃的物体具有内能，也一定具有机械能D．物体的内能增大，可能有物体对它做了功试题9:如图所示的四个电路图中，与左边实物电路对应的是（）A. B．C．D．试题10:甲、乙两种金属，比热容之比为5：2，质量之比为1：3．吸收相同的热量后，甲、乙升高的温度之比为（）A． 15：2 B． 6：5 C． 2：15 D． 5：6试题11:阻值是20Ω的电阻R1与电阻R2串联后等效电阻是50Ω，则R1与R2并联后等效电阻是（）A． 30Ω B． 70Ω C． 12Ω D． 2Ω试题12:小明按照如图所示的电路图将元件接入电路，闭合开关后，电流表均有示数．已知U相同，R1=20Ω，R2=30Ω，R3=50Ω，则电路中电流表示数最小的是（）A．B．C．D．试题13:有两个阻值不同的电阻，R1、R2，电流随电压变化的图象如图所示．R1、R2串联后的总电阻为R串，并联后的总电阻为R并．则关于R串、R并的电流随电压变化的图象所在的区域，下列说法正确的是（）A． R串在Ⅱ区域，R并在Ⅲ区域 B． R串在Ⅲ区域，R并在Ⅰ区域C． R串在Ⅰ区域，R并Ⅱ在区域 D． R串在Ⅰ区域，R并在Ⅲ区域试题14:课外活动时，同学们看到实验室里有带风叶的小电动机M一台，电热丝R一段，开关两个，插头一只，导线若干．同学们想利用这些器材制作成一个如右图所示的有冷、热两档风的简易电吹风机．老师提出要求：吹风机电路只闭合开关S1时吹冷风；只闭合开关S2时既不发热也不吹风；同时闭合S1和S2时吹热风．下列各图是四位同学分别设计的电路连接图，其中符合要求的是（）A． B．C． D．试题15:如图所示电路，电源电压保持不变，当开关S由断开变为闭合时（）A．电路中的总电阻变大，电压表V的示数增大B．电流表A2的示数不变，电压表V的示数减小C．电流表A1的示数保持不变，电流表A2的示数不变D．电流表A1的示数保持不变，电压表V的示数增大试题16:如图所示电路中，当闭合开关S，甲、乙同为电压表时，甲、乙两表的示数之比为5：3；当断开开关S，甲、乙同为电流表时，甲、乙两表的示数之比为（）A． 2：3 B． 3：2 C． 3：5 D． 2：5试题17:关于温度、热量、内能，下列说法正确的是（）A．物体吸收热量，物体的温度可以不变B．物体温度降低，大量分子的无规则运动一定减缓C．物体温度升高，它的内能一定增大D．物体放出热量，它的温度一定降低试题18:以下是对欧姆定律表达式的几种理解，其中正确的是（）A．由I=可得R=，表示在通过导体电流一定时，R跟导体两端电压成正比B．由I=可得R=，表示在导体两端电压一定时，R跟通过导体的电流成反比C． I=表示在导体电阻一定时，通过导体的电流跟导体两端电压成正比D． I=表示在导体两端电压一定时，通过导体的电流跟导体电阻成反比试题19:在如图所示电路中，a、b是两个电表，其中一个是电流表，另一个是电压表，R1、R2是两个并联的定值电阻，其中R1=20Ω．开关S闭合后，电流表的示数为0.4A，电压表的示数为6V．下列说法正确的是（）A． a是电压表，b是电流表B．电阻R1：R2=4：3C．电流表测的是通过电阻R2的电流D．通过电阻R1的电流是电流表示数的四分之三倍试题20:我国家庭电路的电压值为伏．试题21:验电器是利用的原理工作的．试题22:一台额定功率是40W的电风扇，正常工作h，消耗1kW•h的电能．试题23:酒精的热值是3×107J/㎏，完全燃烧㎏的酒精放出的热量是4.5×106 J．试题24:在2min内，通过小灯泡灯丝横截面的电荷量是24C，通过它的电流是A．试题25:某导体中的电流是0.2A，通电10s电流做功18J，则导体两端的电压是V．试题26:某定值电阻两端的电压为2V时，通过该电阻的电流是0.1A．当该电阻两端的电压变为8V时，该电阻的阻值等于Ω．试题27:两个电阻的阻值相同，它们并联的等效电阻为12Ω．若将它们串联接到12V的电压下，则通过每个电阻的电流是A．试题28:通过一段电热丝的电流为0.2A时，电流1s 做功300J，当电流增大到0.4A时，电流每1s内做功J．（假设电热丝电阻不变）试题29:一同学观察他家的电能表上标有“600r/kW•h”的字样，当他只开一盏灯时，发现表中的铝质转盘1min转一周，则此时这盏灯的电功率是W．试题30:已知铝的比热容大于铁的比热容，质量相等的铁块和铝块，在沸水中加热相当长的时间后取出，再让它们放出相等的热量，这时比较铝块的末温t铝与铁块的末温t铁，t铝t铁．（填写“＜”、“＞”、“=”）试题31:如图所示电路中的电阻R1=12Ω，R2=6Ω．S闭合后，电流表A1、A2的示数之比为．试题32:如图所示电路，滑动变阻器的滑片在某两点间移动时，电流表的示数变化范围在0.2A至0.6A，电压表的示数变化范围在2V至6V．当滑动变阻器的滑片在这两点间移动过程中，滑动变阻器消耗的最大电功率是W．试题33:某定值电阻两端的电压从8V升高到10V，通过该电阻的电流相应变化了0.2A，则该电阻在6V电压的情况下50s内所消耗的电能是J．（电阻不随温度变化）试题34:如图所示，电能表的示数是kW•h．试题35:如图所示，电阻箱的示数为Ω．试题36:用两个完全相同的电加热器，分别给质量相同的A、B两种液体加热，它们的温度随时间变化的图象如图所示．根据图象可知：加热相同的时间，液体的温度升高比较快（填“A”或“B”）；两者相比，液体B的比热容比较．（填“大”或“小”）试题37:电流通过导体产生的热量与导体的电流和导体的电阻有关．为了探究“电流产生的热量与电阻大小的关系”，某小组采用了如图15所示的实验装置，其中R1＞R2．（1）如图实验装置可以保证、保持不变．（2）在通电时间相同时，两玻璃管内煤油温度较高的是（填写甲或乙）瓶．由此可知，在通电时间相同，电流一定的情况下，电阻越大，电流产生的热量越．（填写“多”或“少”）试题38:在“探究导体中的电流与导体两端的电压关系”的过程中，小文设计了如图1所示的实验电路．他分别对三个阻值不同的电阻测出实验数据，其中的一组数据如表．U/V 1 2 3 4 5 6I/A 0.1 0.2 0.3 0.4 0.5 0.6（1）通过表格中的数据分析，可知：①当导体电阻为10Ω一定，通过导体的电流跟导体两端的电压成比；②其数学表达式是：（将定量的数据代入公式中）．（2）图2是小文根据实验数据画出的三个电阻的U﹣I图象．比较三个电阻的阻值，其中（填a、b或c）的阻值最大．（3）小文又连接了如图3所示的电路，电源电压保持不变．闭合开关S，调节滑动变阻器，电压表V1、V2的示数随电路中电流变化的图象如图4所示．根据图象可知：电源电压为V，电阻R两端的电压变化情况如图线（填“甲”或“乙”）所示．试题39:小亮用伏安法测额定电压为2.5V的小灯泡L正常发光时的电阻．（1）实验原理是．（2）在如图1的方框内画出实验电路图．（3）图2为小亮尚未完成的实物连线图．请将电压表接入电路．（4）在开关闭合前，图中滑动变阻器的滑片应置于最端（填“左”或“右”）．（5）检查电路连接正确无误，但是用开关“试触”时，发现灯不亮，电压表示数为3V、电流表示数为零．若电路中只有一处故障，可以判断出在电路中的间（填写字母序号）出现了故障．（填写“断路”或“短路”）（6）下表格是小亮做这个实验时记录的数据，请指出他表格设计的不妥之处．不妥之处是．实验序号 1 2 3 4 5 6 7电压U/V 1.1 1.7 1.9 2.3 2.5 2.7 2.9电流I/A 0.20 0.24 0.25 0.28 0.29 0.30 0.31电阻R/W 5.5 7.1 7.6 8.2 8.6 9.0 9.4灯泡电阻平均值R/W 7.9（7）某次测量时电流表、电压表的示数如图3所示，此时加在小灯泡两端的电压为V；通过小灯泡的电流为A；小灯泡消耗的实际功率为W．试题40:实验桌上有如下器材：符合实验要求的电源一个（两端电压不变且未知）、电流表一只、阻值已知的定值电阻R0一个、单刀单掷开关两个及导线若干．小刚想利用这些器材，测量未知电阻R X的电阻值．（1）请你帮小刚设计实验电路图；（2）请你写出本实验主要步骤及所测物理量．（3）请利用已知量和测量量写出待测电阻的表达式R X= ．试题41:质量为0.5kg，初温为30℃的冷水，温度升高了40℃，它吸收了多少热量？试题42:电阻R1、R2并联后接在电源上，电源两端的电压为6V，R1、R2的等效电阻是4Ω，通过电阻R2的电流是0.3A．求R1、R2的阻值．试题43:如图所示，灯L1和定值电阻R2并联，已知干路电流为1.5A，R2阻值为220Ω，电路消耗的总功率是330W，灯L1正常发光，求：灯L1的额定功率和电阻．试题44:如图甲所示电路中，R1是滑动变阻器，R2是定值电阻，电源两端电压保持不变．当滑动变阻器滑片P从最右端滑到最左端，电压表示数随电流变化的图象如图乙所示，则滑动变阻器的最大阻值为多少Ω？试题45:如图所示，电源电压U=30V保持不变，当闭合开关S，并调节滑片P使它位于R3的A处时，这时电压表示数为U1，电流表的示数为I A；后断开开关S，并调节滑片P使它位于R3的B处时，这时已知R1两端的电压为8V，电流表的示数为I B，电压表示数为U2．若U1：U2=2：1，I A：I B=5：2，求：（1）R1：R2=？（2）R A：R B=？试题1答案:C解：铁钉、钢锯条、食盐水溶液都能导电是导体；故ABD错误；塑料尺不容易导电是绝缘体；故C正确；故选C．试题2答案:A解：比热容和热值都是物质的一种特性，不随物体的质量和体积的大小而变化，所以煤油被用掉以后，剩余的煤油比热容和热值都不变．故选：A．试题3答案:C解：A、正电荷、负电荷的定向移动都可以形成电流，故A错误；B、甲灯比乙灯亮，说明甲的实际功率大于乙的实际功率；如果两灯泡串联，由P=UI可得，实际功率大的两端电压一定大，即甲灯两端电压大；如果两灯泡并联，两灯泡两端电压相等，故B错误；C、规定正电荷的定向移动方向为电流方向，负电荷定向移动方向与电流方向相反，故C正确．D、形成电流必须具备两个条件：①电路两端有电压；②电路是一个闭合的通路．所以说，电路两端有电压电路中不一定有电流，故D错误．故选C．试题4答案:A解：电能表是用来测量消耗电能多少的仪器．故选A．试题5答案:B解：A、滴在热水中的墨水使热水很快变色，说明分子运动的快慢和物体的温度有关，温度越高，扩散现象越快．故A 错误；B、端面磨平的铅棒压紧后能够吊住大钩码，说明分子间存在着相互作用的引力，故B正确；C、铅板和金板长时间压紧在一起，铅和金会互相渗透，属于扩散现象，说明固体分子在不停的做无规则运动．故C错误；D、抽去玻璃板后，两瓶中的气体逐渐混合，属于扩散现象，说明气体分子在不停的做无规则运动．故D错误；故选B试题6答案:C解：做功冲程是内能转化为机械能的冲程．燃料燃烧的化学能转化为内能，高温高压的燃气推动活塞做功．故选C．试题7答案:B解：A、利用电炉把水烧开是电能转化为内能，故不符合题意；B、冬天里两手互相摩擦使手暖和，是两手摩擦做机械功来改变内能，故符合题意；C、冬天天气寒冷时要生火取暖，是化学能转化内能，故不符合题意；D、用电焊机焊接金属使金属熔化，是电能转化为内能，故不符合题意．故选B．试题8答案:D解：A、内能是指物体内部所有分子做无规则运动所具有的动能和分子势能的总和，不是一个分子具有的，故A说法错误；B、物体的内能减小，它可能是放出了热量，也可能是对外做功引起的，故B说法错误；C、0℃的物体分子也有动能和分子势能，因此它也有内能．物体的运动情况和所处的高度不确定，故是否具有机械能不能判断，故C说法错误．D、物体的内能增大，可能是吸收了热量，也可能是对物体做功了，故D说法正确．故选D．试题9答案:C解：A、两灯串联，不合题意；B、开关闭合后一只灯泡被短路，不合题意；C、两只灯泡并联，开关控制其中一只灯泡，符合题意；D、两只灯泡并联，开关控制干路，本题要求开关控制支路，不合题意．故选C．试题10答案:B解：由题知，m甲：m乙=1：3，c甲：c乙=5：2，甲、乙两物体吸收的热量：Q甲：Q乙=1：1，因为Q吸=cm△t，所以==，即：=，所以甲、乙两物体升高温度的比值：=．故选：B．试题11答案:C解：由R串=R1+R2可得，R2=R串﹣R1=50Ω﹣20Ω=30Ω；由=+可得，R并==12Ω．故选C．试题12答案:D解：当电阻串联时，相当于增加了导体的长度，串联电路中的总电阻比任何一个分电阻的阻值都大，并且串联的电阻越多总电阻越大，电流表的示数会越小．当电阻并联时，相当于增加了导体的横截面积，并联电路中的总电阻比任何一个分电阻的阻值都小，并且支路越多其总电阻越小，电流表的示数会越大．由图可知，各电路的总电阻 R D＞R A＞R B＞R C，由公式I=可知，I D＜I A＜I B＜I C．故选D．试题13答案:B解：从图象中可以看出，相同的电压下，通过R1的电流小，所以R1＞R2，两个电阻串联后，总电阻等于两个电阻之和，所以相同电压下，总电流小于任何一个电阻中的电流，即R串区域Ⅲ内；两个电阻并联后，总电阻比任何一个电阻都小，所以相同电压下，总电流比任何一个电阻都大，即R并区域Ⅰ内．故选B．试题14答案:D解：由题目要求可得应有总开关控制整个电路，保证电动机不工作时整个电路不工作；同时电动机工作时还可以控制发热电阻丝的通断．A、当开关S1闭合时，会造成电源短路，不符合题意；B、同时闭合S1和S2时，电阻丝工作，但电动机不工作，不符合题意；C、只闭合开关S2时，电阻丝工作，但电动机不工作，不符合题意；D、S1能控制整个电路，S2可以控制电阻丝，并且不论电阻丝是不是发热，电机都能正常工作，符合题意．故选D．试题15答案:D解：当开关断开时，为R2的基本电路，电压表示数为零，电流表A1测量通过R2的电流；当开关闭合时，R1与R2并联，电流表A2测量通过R1的电流，电流表A1测量通过R2的电流，而并联电路中各支路互不影响，因此电流表A1示数保持不变，电流表A2的示数变大，电压表测量电源电压，即电压表示数也变大．故选D．试题16答案:D解：当甲、乙均为电压表时，闭合开关S，R1和R2串联，甲表测电源的电压，乙表测R2两端的电压，根据串联电路中总电压等于各分电压之和，且U甲：U乙=5：3，两电阻两端的电压之比：===，由于串联电路中各处的电流相等，根据欧姆定律可得：===；当甲、乙均为电流表时，断开开关S，R1和R2并联，甲电流表测量R2的电流，乙电流表测量R1和R2总电流，根据并联电路中各支路两端的电压相等和欧姆定律可得：通过两电阻的电流之比：===，由于并联电路中干路电流等于各支路电流之和，则两电流表的示数之比：===．故选D．试题17答案:ABC解：A、物体吸收热量，物体的内能增加，但温度不一定改变，如晶体熔化吸热，内能增加，但温度保持不变，故A正确；B、内能是物体分子无规则运动的动能和分子势能的总和，因此物体温度降低，大量分子的无规则运动一定减缓，故B正确；C、物体温度升高，分子运动加剧，所以内能增加．故C正确．D、物体放出热量，它的温度不一定降低，例如晶体凝固放热，内能减小，但温度不变；故D错误．故选ABC．试题18答案:CD解：（1）电阻是导体本身的一种属性，与材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关，故AB选项不正确；（2）根据欧姆定律的内容：电阻一定时，导体中的电流与导体两端的电压成正比；当导体两端的电压一定时，通过导体的电流与导体的电阻成反比．可知CD选项正确．故选CD．试题19答案:AD解：A、要使电阻R1、R2并联，由图可知电流必须从电源正极流出，应分别流入支路R1、支路R2和电表a，然后汇合流入电表b，经开关S回负极，所以a为电压表；b为电流表；B、因R1、R2是并联的，则并联电路两端的电压为6V，干路电流为0.4A；∵I1===0.3A，∴I2=I﹣I1=0.4A﹣0.3A=0.1A；∴电阻R1：R2=I2：I1=0.1A：0.3A=1：3；所以B选项错误；C、电流表在干路上，测的是干路电流，不是通过电阻R2的电流；故C选项错误；D、∵I1：I=0.3A：0.4A=3：4；∴通过电阻R1的电流是电流表示数的四分之三倍；说法正确．故选A、D．试题20答案:解：我国家庭电路的电压是220V．故答案为：220．试题21答案:解：验电器是利用同种电荷相互排斥的原理制成的．故答案为：同种电荷相互排斥．试题22答案:解：电风扇正常工作时的功率：P=40W=0.04kW，由W=Pt可得，消耗1kW•h电能正常工作的时间：t===25h．故答案为：25．试题23答案:解：根据Q=mq可得，完全燃烧酒精的质量：m===0.15kg．故答案为：0.15．试题24答案:解：通过小灯泡的电流：I===0.2A．故答案为：0.2．试题25答案:解：由W=UIt可得，导体两端的电压为：U===9V．故答案为：9．试题26答案:解：由I=可得，定值电阻的阻值：R===20Ω，因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，当该电阻两端的电压变为8V时，该电阻的阻值仍为20Ω不变．故答案为：20．试题27答案:解：因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，R并==12Ω，则每个电阻的阻值R=2R并=2×12Ω=24Ω，两电阻串联接到12V的电压下时，因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻：R串=2R=2×24Ω=48Ω，因串联电路中各处的电流相等，所以，通过每个电阻的电流：I===0.25A．故答案为：0.25．试题28答案:解：由W=UIt=I2Rt可得，两种电流下电流做功之比：===（）2=（）2=，则W2=4W1=4×300J=1200J．故答案为：1200．试题29答案:解：转盘转过1转消耗的电能为kW•h；该用电器的电功率是P===0.1kW=100W．故答案为：100．试题30答案:解：由题知，铝的比热容大于铁的比热容，因为Q放=cm△t，质量m相同，又因为在沸水中加热相当长一段时间后取出，所以二者的初温相同，放出的热量相同，所以铝块比铁块降低的温度值小，即铝块的末温高，即：t铝＞t铁．故答案为：大于．试题31答案:解：如图，B为分流点、A为合流点，R1、R2并联，电流表A1测量通过R2的电流，电流表A2测量干路电流，由于R1、R2并联，根据并联电路中各支路两端的电压相等可知：U1=U2=U，由欧姆定律可得：I1：I2=：=R2：R1=6Ω：12Ω=1：2，由于并联电路中干路电流等于各支路电流之和，则两电流表的示数之比：I2：I=I2：（I1+I2）=2：3．即：电流表A1与A2读数之比为2：3．故答案为：2：3．。

北京市西城区学九级上期中物理试卷含答案解析

北京市西城区普通中学2015-2016学年九年级（上）期中物理试卷（解析版）一、单选题：1．下列物体中，在通常情况下属于绝缘体的一组是（）A．人体、大地、铜钥匙B．橡皮、煤油、塑料袋C．铅笔、盐水、玻璃杯D．瓷瓶、酒精、钢板尺2．下列现象中，不能说明分子永不停息地做无规则运动的是（）A．打开香水瓶盖后，满屋充满香水味B．在阳光下扫地时，能看到尘土飞扬C．把糖放入水中后，不久整杯水都变甜了D．衣箱里的樟脑块不断变小，箱内充满樟脑味3．焦耳不是下列哪个物理量的单位（）A．热量 B．电荷量C．功D．能量4．下面事例中，属于内能转化为机械能的过程是（）A．太阳能热水器中的水升温B．流星与空气温摩擦面燃烧C．热机的压缩冲程D．试管中的水沸腾时冲开木塞5．下列事例中，属于用热传递方式改变物体内能的是（）A．用打气筒打气，筒内气体变热B．擦火柴使火柴燃烧C．太阳能热水器中的水被晒热D．用锯子锯木头，锯条温度会升高6．电阻R1、R2并联在电路中，已知R1=10欧，R2=5欧，则通过R1、R2的电流之比和加在R1、R2两端的电压之比分别为（）A．1：2 1：2 B．2：1 2：1 C．1：2 1：1 D．2：1 1：17．铝的比热容比钢的比热容大，下面的理解中正确的是（）A．1千克铝比1千克钢含的热量多B．1千克铝比1千克钢含的内能多C．铝和钢接触时，铝一定向钢传热D．1千克的铝温度降低1℃比1千克钢温度降低1℃时放出的热量多8．如图所示是用相同的酒精灯和同样的烧杯盛着甲、乙两种液体加热时的温度随加热时间变化的图象，从图中可以看出（）A．甲的比热容大 B．乙的比热容大C．它们的比热容一样大D．无法确定9．如图所示的电路图中，正确的是（）A．B．C． D．10．甲、乙、丙、丁四个带电体，甲排斥丙，丙吸引丁，丁吸引乙，若乙带负电，则（）A．甲带正电 B．丙带正电 C．丁带负电 D．甲带负电11．如图中的a、b是供测电流和电压的电表，下面关于a、b是电流表还是电压表的说法，正确的是（）A．a是电压表，b是电流表B．a是电流表，b是电压表C．a、b都是电流表D．a、b都是电压表12．当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是（）A．长导线的电阻一定大B．粗细相同，长导线的电阻一定大C．细导线的电阻一定大D．长度相同，粗导线的电阻一定大13．有两根粗细不同的导线，它们的横截面积之比为2：1，当把它们串联在电路中，有电流通过时，两根导线上电流的关系是（）A．I粗=2I细B．2I粗=I细C．I粗=I细D．I粗=4I细14．如图所示，向同一方向移动滑片，电阻的变化效果相同的是（）A．甲和丙B．乙和丁C．甲和丁D．甲和乙15．在如图所示的电路中，当开关S闭合时，电压表测（）A．测R1的电压B．测R2的电压C．测R1和R2两端的总电压D．测电源的电压16．在如图所示的电路中，当开关S闭合时，电灯不亮，电流表无读数，电压表读数为电源电压，以下不可能的情况是（）A．电流表中断路，L1和L2都完好B．L1灯丝断路，电流表和L2都完好C．L2灯丝断路，电流表和L1都完好D．L1和L2灯丝都断路，而电流表完好17．如图所示电路中，电压表示数分别为U1，U2和U3，电流表的示数分别为I1和I2，则下列关系中正确的是（）A．U1=U2=U3，I1=I2 B．U1+U2=U3，I1=I2C．U1=U2=U3，I1＞I2D．U1=U2+U3，I1=I218．下列四对并联电阻接在同一电源两端，干路中电流最大的是（）A．两个20Ω B．一个15Ω和1个5ΩC．一个16Ω和一个8ΩD．一个50Ω和1个2Ω19．将三个电阻值之比为R1：R2：R3=1：2：3的电阻并联接入电路后，通过它们的电流之比I1：I2：I3为（）A．3：2：1 B．1：2：3 C．6：3：2 D．1：1：1二、多选题20．如图所示的四个电路图中，开关闭合时，三盏灯属于并联关系的是（）A． B．C．D．21．如图所示电路，电源不变，当S1闭合，S2断开时，电流表示数为0.2安，电压表示数为6伏；将两表互换位置，并同时闭合S1和S2时，电流表的示数为0.3安，则下列说法正确的是（）A．电压表示数仍为6伏B．R2的阻值为10欧C．电路总电阻为7.5欧D．此时R1被短路三、填空22．（1分）验电器是利用的原理工作的．23．变阻器是靠改变接入电路中来改变电路中的电阻，从而改变电路中的．24．只有伏的电压对人体是安全的；一节干电池的电压是伏．25．物理学中规定移动的方向为电流的方向．是形成电流的原因．26．10秒内通过灯泡L1的电量为2库，2分钟内通过灯泡L2的电量为36库，则通过灯L1、L2的电流之比，由此可知，灯L1、L2不可能是联的．27．同种材料组成的四根导线，R1=4欧，R2=9欧，R3=11欧，R4=21欧，如果它们的长度相等，横截面积最大的是，如果它们的横截面积相等，则电阻线的长度最长的是．28．如图所示，电源电压为6伏，已知电流表A1的示数为0.4安，电压表V1的示数为2.4伏，则V2的示数为，V3的示数为，A2的示数为．29．（1分）一只能发光的电灯，正常发光时灯丝的电阻值比不发光时的灯丝的电阻值要（填“大”、“小”或“相等”）四.实验题：（共28分）30．（1分）如图是小红同学连接的实物电路．请你在右边的方框内画出相应的电路图．31．（1分）根据电路图连接实物32．按图1电路图连接实物图；（2）L1两端电压为2.5V，电源由3节干电池串联组成，电压表的读数是；（3）电流表读数为0.28A，通过灯L1的电流是；（4）在图3中相应的电表上标出指针所在位置．33．（1分）旋盘式电阻箱是我们在实验室经常用到的一种变阻器，图所示电阻箱的示数为Ω．34．如图所示是有四个接线柱的滑动变阻器，当AD端接入电路时，滑片P向右移动时，接入电路中的阻值将（选填“增大”、“减小”或“不变”）；当AB端接入电路时，滑片P向左移动，接入电路中的阻值将．35．（1分）用实验探究导体的材料、长度、横截面积对电阻的影响，供选择的导体规格如下表：材料编号长度/m 横截面积/mm2材料编号长度/m 横截面积/mm2镍铬合金① 1 0.5 锰铜⑤ 1 0.5② 1 1 ⑥ 1 1③ 1.5 0.5 ⑦ 1.5 0.5④ 1.5 1 ⑧ 1.5 1你认为下面对导体选择最合理的一组是（）A．③④⑤⑥；B．②③⑥⑦；C．①⑤⑥⑦；D．⑤⑥⑦⑧36．有一个阻值看不清的电阻器R x，要测出它的电阻值．（1）小明按图1的电路图连接好电路，检查无误后闭合开关S，观察到电压表的示数为1.6V，电流表的示数如图2所示，则通过电阻器R x的电流为A，R x的电阻为Ω．（2）实验中，为了减小误差，小明还需进行的操作是．（3）如图3是小明做这个实验连接的实物图，请你指出其中的三个错误或不妥之处．①②③．37．在做“探究电阻上电流与两端电压的关系”的实验中，小明根据如图1所示的电路图，将图2中的实验器材连接成实验电路．同组的小亮在检查时认为，实验电路上有一根导线连接错了，建议小明改正．（1）①请你在接错的那根线上打“×”；②另画一根导线，使电路连接正确；（2）小明将电路连接正确后，合上开关，调节变阻器的滑片到某位置时，电压表和电流表的示数如图3所示，则电压表的读数是V，电流表的读数是A．38．小明同学根据某次电学实验的数据，画出了如图所示的图象．请你根据图象分析：图线OA所表示的电阻R1和图线OB所表示的电阻R2相比较，R1R2（填：“＞”、“＜”或“=”）；做出上述判断的理由是．39．小林用如图所示电路研究串联电路特点，闭合开关后，发现灯L1较亮，灯L2较暗．他对这一现象的解释是：电流从电源正极出发，经过灯L1、灯L2，电流逐渐变小，所以灯L1较亮，灯L2较暗．小欢认为小林的解释是错误的，她只利用图中的器材设计了一个实验，并根据实验现象说明小林的解释是错误的．请你完成下列问题：（1）在虚线框中，画出小欢所设计的实验电路图．（2）根据实验现象简要说明小林的解释是错误的．．40．实验桌上有如下器材：满足实验要求的电源一个、电压表一个、开关一个、电阻箱（电路图符号）一个、各种阻值已知的定值电阻和导线若干．小敏想利用实验桌上的器材，设计一个实验证明：“当通过电阻的电流保持不变时，电阻两端的电压与该电阻的阻值成正比”．请你根据上述要求帮助小敏画出实验电路图，并写出实验步骤．（1）实验电路图：（2）实验步骤：（3）实验表格：五、计算（共13分）41．质量是3kg的水，从15℃加热到90℃需要吸收多少热量？42．如图所示电路，已知压是1.5V，R2=9Ω，电路两端电压U=6V，能求出哪些物理量，把它们求出来（要有计算过程至少求出三个物理量）43．如图所示电源电压一定，电阻R1=6欧，通过R1的电流是0.5安，干路中的电流是2安，求电阻R2的阻值，和R1、R2的等效电阻？44．如图所示，R1的电阻24欧，R2电阻8欧，电源电压不变．（1）当开关S1、S2都闭合时，电压表示数12伏，电流表示数0.8A，求R3的阻值．（2）当S1、S2都断开时，求电流表示数是多少？六、附加题（选做，共10分）45．电源电压6伏且保持不变，电阻R1阻值8欧，变阻器R2的最大阻值为20Ω，电流表量程选0～0.6A．电压表选取量程为0～3伏．当S闭合时，通过分析，计算说明R2允许的取值范围．46．如图所示的电路，电源电压保持不变，电阻R3的阻值为4Ω．当开关S由闭合到断开时，电压表V1的两次示数之比为3：2，电压表V2的两次示数之比为9：10．求：电阻R1的阻值．（要求画出等效电路图）2015-2016学年北京市西城区普通中学九年级（上）期中物理试卷参考答案与试题解析一、单选题：1．下列物体中，在通常情况下属于绝缘体的一组是（）A．人体、大地、铜钥匙B．橡皮、煤油、塑料袋C．铅笔、盐水、玻璃杯D．瓷瓶、酒精、钢板尺【考点】导体和绝缘体的区别．【分析】常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等．常见的绝缘体有陶瓷、玻璃、橡胶、油等；导体和绝缘体没有绝对的界限．【解答】解：A、人体、大地、铜钥匙，都属于导体；故A错误；B、橡皮的材料是橡胶，属于绝缘体；煤油属于油类，是绝缘体；塑料袋材料是塑料，属于绝缘体；故B正确；C、铅笔芯材料是碳，属于导体；盐水属于溶液，是导体；故C错误；D、瓷瓶、酒精、钢板尺中，钢板尺材料是金属，是导体；故D错误；故选B．【点评】此题考查了导体与绝缘体的概念以及生活中常见的实例；生活中哪些物体为导体，哪些物体为绝缘体，属于识记的内容，比较简单．2．下列现象中，不能说明分子永不停息地做无规则运动的是（）A．打开香水瓶盖后，满屋充满香水味B．在阳光下扫地时，能看到尘土飞扬C．把糖放入水中后，不久整杯水都变甜了D．衣箱里的樟脑块不断变小，箱内充满樟脑味【考点】扩散现象；分子的运动．【分析】（1）不同的物质在相互接触时，彼此进入对方的现象叫做扩散，这一现象说明一切物体的分子都在不停地做无规则运动．（2）由于分子的体积很小，分子的运动无法用肉眼直接看到，但可以通过气味、颜色的变化来体现．【解答】解：A、打开香水瓶盖后，满屋充满香水味，是气体分子的扩散，属于分子的运动，故该选项不符合题意；B、在阳光下扫地时，能看到尘土飞扬，是物体的运动，是可见的，不属于分子的运动，故该选项符合题意；C、把糖放入水中后，慢慢变小，最后不见，发生了溶解现象，使整杯水变甜，是糖分子的扩散，属于分子的运动，故该选项不符合题意；D、衣箱里的樟脑块不断变小，箱内充满樟脑味，是固体分子的扩散，属于分子的运动，故该选项不符合题意．故选B．【点评】要把宏观物体或者物质的运动和微观分子的运动区别开来，解题的关键是要掌握“分子的运动是肉眼看不见的”的这个基本条件．3．焦耳不是下列哪个物理量的单位（）A．热量 B．电荷量C．功D．能量【考点】物理量的单位及单位换算．【分析】根据对常见物理量及其单位的掌握作答．【解答】解：焦耳是英国伟大的物理学家，在热学和能量研究领域取得卓著的成就，其名字被命名为功和各种能量的单位，所以热量、功、能量的单位都是焦耳．电荷量的单位是库仑．故选B．【点评】此题考查的是我们对常见物理量及其单位的掌握，属于基础知识的考查，难度较小，容易解答．4．下面事例中，属于内能转化为机械能的过程是（）A．太阳能热水器中的水升温B．流星与空气温摩擦面燃烧C．热机的压缩冲程D．试管中的水沸腾时冲开木塞【考点】做功改变物体内能．【分析】改变物体内能有两种方式：做功和热传递；对物体做功，机械能转化为内能；物体对外做功，将内能转化为机械能．【解答】解：A、太阳能热水器中的水升温，太阳能中的水从太阳光中吸收热量温度升高，是通过热传递的方式改变物体的内能，故A不符合题意；B、流星与空气摩擦而燃烧，是克服摩擦力做功，将机械能转化为内能，故B不符合题意；C、内燃机压缩冲程中，压缩空气做功，机械能转化成内能，故C不符合题意；D、试管中的水沸腾时冲开木塞，水蒸气的内能转化成木塞的机械能，故D符合题意．故选D．【点评】本题考查了能量的转化问题，注意内能转化为机械能主要是通过气体膨胀对外做功来实现的．5．下列事例中，属于用热传递方式改变物体内能的是（）A．用打气筒打气，筒内气体变热B．擦火柴使火柴燃烧C．太阳能热水器中的水被晒热D．用锯子锯木头，锯条温度会升高【考点】热传递改变物体内能．【分析】（1）克服摩擦做功，机械能转化为内能，机械能减少，内能增加．（2）热传递可以改变物体的内能，物体吸收热量，内能增加，物体放出热量，内能减少．【解答】解：A、用打气筒打气要克服活塞和筒壁之间的摩擦做功，机械能转化为内能，筒壁内能增加，温度升高．不符合题意．B、擦火柴使火柴燃烧要克服火柴和火柴盒之间的摩擦，机械能转化为内能，火柴内能增加，温度升高．不符合题意．C、太阳能热水器中的水被晒热，水吸收太阳的热，水的内能增加，温度升高．符合题意．D、用锯子锯木头要克服木头和锯之间的摩擦，机械能转化为内能，锯条内能增加，温度升高．不符合题意．故选C．【点评】做功和热传递都可以改变物体的内能，能分辨内能是如何改变的，能是如何转化或转移的．6．电阻R1、R2并联在电路中，已知R1=10欧，R2=5欧，则通过R1、R2的电流之比和加在R1、R2两端的电压之比分别为（）A．1：2 1：2 B．2：1 2：1 C．1：2 1：1 D．2：1 1：1【考点】欧姆定律的应用．【分析】电阻R1、R2并联在电路中，根据并联电路的电压特点可知它们两端的电压关系，根据欧姆定律可知通过的电流关系．【解答】解：电阻R1、R2并联在电路中，因并联电路中各支路两端的电压相等，所以，两电阻两端的电压相等，即U1：U2=1：1，故AB错误；由I=可得，通过两电阻的电流之比：====，故C正确、D错误．故选C．【点评】本题考查了并联电路的特点和欧姆定律的应用，是一道基础题目．7．铝的比热容比钢的比热容大，下面的理解中正确的是（）A．1千克铝比1千克钢含的热量多B．1千克铝比1千克钢含的内能多C．铝和钢接触时，铝一定向钢传热D．1千克的铝温度降低1℃比1千克钢温度降低1℃时放出的热量多【考点】比热容的概念．【分析】①热量是指在热传递的过程中传递能量的多少；②内能是指物体内部所有分子热运动的动能和分子势能的总和，内能与物体的温度和质量有关；③热传递的过程中，高温物体向低温物体传递热量；④结合比热容的概念，由Q=cm△t可知，在质量相等，降低温度相等时，比较铝和钢放出的热量多少．【解答】解：A、热量是热传递过程中传递能量的多少，是一个过程量，不能说含有；故A 误；B、影响物体内能的因素有温度、物体内部分子的多少、种类、结构、状态等，不能说1千克铝比1千克钢含的内能多；故B错误；C、铝和钢接触时，不知道温度高低情况，无法判断热量的传递情况，故C错误．D、铝的比热容大于钢的比热容，由Q=cm△t可知，在质量相等，降低温度相等时，铝放出的热量比钢多；故D正确．故选D．【点评】此题考查学生对比热容、热量、内能概念以及热传递条件的理解，比热容是物质的基本特性之一，应牢记并灵活运用．8．如图所示是用相同的酒精灯和同样的烧杯盛着甲、乙两种液体加热时的温度随加热时间变化的图象，从图中可以看出（）A．甲的比热容大 B．乙的比热容大C．它们的比热容一样大D．无法确定【考点】比热容的概念．【分析】图象问题要结合物理公式进行分析，找好不变的量．【解答】解：因为用相同的酒精灯和同样的烧杯盛着甲、乙两种液体加热时；则两种液体体积相等，由于甲、乙两种液体的密度不知，所以质量无法判断，虽然酒精灯完全相同加热时间相同，吸收的热量就相等；做时间轴的垂线，如图所示；根据公式c=可知：加热时间相同，吸收的热量相等时；乙的温度变化量小，由于甲、乙两种液体的质量无法判断，所以它们的比热容大小无法确定．故选D．【点评】本题考查图象的分析能力，比较两个量的大小一定要注意根据公式来分析，这样思维严谨些．9．如图所示的电路图中，正确的是（）A．B．C． D．【考点】电路的三种状态．【分析】根据串联电路和并联电路的特点进行分析，即电路中不允许出现短路现象．【解答】解：A、两个灯泡并联，干路开关控制整个电路，故A电路正确；BCD、当开关闭合后，都会形成电源短路，故BCD电路错误．故选A．【点评】会设计串联电路和并联电路，知道电路中的开关作用，会用元件符号表示电路图．10．甲、乙、丙、丁四个带电体，甲排斥丙，丙吸引丁，丁吸引乙，若乙带负电，则（）A．甲带正电 B．丙带正电 C．丁带负电 D．甲带负电【考点】物体带电情况的判断．【分析】电荷间的作用规律：同种电荷互相排斥、异种电荷互相吸引．从乙带负电，逐个分析．【解答】解：因为甲、乙、丙、丁都是带电体，乙带负电，丁吸引乙，异种电荷相互吸引，所以丁带正电；丙吸引丁，所以丙带负电；甲排斥丙；同种电荷互相排斥，说明甲带负电．故选D．【点评】主要考查了电荷间的作用规律，找准突破点D，结合电荷间作用规律，逐个分析．11．如图中的a、b是供测电流和电压的电表，下面关于a、b是电流表还是电压表的说法，正确的是（）A．a是电压表，b是电流表B．a是电流表，b是电压表C．a、b都是电流表D．a、b都是电压表【考点】电流表的使用；电压表的使用．【分析】电流表串联在电路中，电压表并联在电路中，并且电压表在电路中起开路作用，电流表起导线作用分析即可．【解答】解：如果b为电流表直接形成电源断路，故b为电压表；因此电流从电源正极流出经过a、灯泡回到电源负极，故a为电流表．故选B．【点评】此题主要考查电流表和电压表的使用方法，解答此类题目应明确电路的连接方法以及电表与用电器的连接方式．12．当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是（）A．长导线的电阻一定大B．粗细相同，长导线的电阻一定大C．细导线的电阻一定大D．长度相同，粗导线的电阻一定大【考点】影响电阻大小的因素．【分析】导体电阻的大小由温度、材料、长度和横截面积三方面因素共同决定．所以在比较两根导线电阻大小关系时，一定要在其他三个因素都相同的情况下，通过比较其中的某一个因素，才能比较出两根电阻的大小关系，否则是很难比较出来的．【解答】解：A、电阻的大小不仅跟导体的长度和材料有关，还跟材料的横截面积大小有关，所以选项A不正确．B、在温度、横截面积和材料相同，长的铜导线电阻大，故B正确．C、电阻的大小不仅跟导体的横截面积和材料有关，还跟材料的长度有关，所以选项C不正确．D、在温度、长度和材料相同时，导体的横截面积越小，即导线越细，电阻越大，故D错误．故选：B．【点评】本题考查了决定电阻大小的因素，用好控制变量法正确分析是本题的关键．13．有两根粗细不同的导线，它们的横截面积之比为2：1，当把它们串联在电路中，有电流通过时，两根导线上电流的关系是（）A．I粗=2I细B．2I粗=I细C．I粗=I细D．I粗=4I细【考点】串联电路的电流规律．【分析】根据串联电路的电流特点可知，两电阻串联时通过他们电流之间的关系．【解答】解：因为串联电路中各处的电流相等，所以当两电阻串联时，通过他们的电流相等，即I粗=I细．故选C．【点评】本题考查了串联电路的电流特点，串联电路中各处的电流相等．14．如图所示，向同一方向移动滑片，电阻的变化效果相同的是（）A．甲和丙B．乙和丁C．甲和丁D．甲和乙【考点】滑动变阻器的使用．【分析】滑动变阻器的原理是靠改变连入电路中电阻线的长度改变电阻，分别分析四种接法中连入电路中电阻线的长度来分析．【解答】解：甲图中连入电路的电阻线是PA，乙图中连入电路的电阻线是AB，丙图中连入电路的电阻线是PB，丁图中连入电路的电阻线是PA，从以上分析可知，甲和丁图中连入电路的电阻线是相同的，向同一方向移动滑片时，电阻的变化效果相同．故选C．【点评】主要考查了学生对变阻器的接法及连入电路中电阻线的长度的了解和掌握，是一道基础题目．15．在如图所示的电路中，当开关S闭合时，电压表测（）A．测R1的电压B．测R2的电压C．测R1和R2两端的总电压D．测电源的电压【考点】电路的组成．【分析】根据电压表与被测用电器并联的连接方式进行分析．【解答】解：从电路图中可以看出，电压表并联在R1两端，因此电压表测量R1两端的电压．故选A．【点评】本题考查学生识别电路的能力，以及电压表使用方法的记忆情况．16．在如图所示的电路中，当开关S闭合时，电灯不亮，电流表无读数，电压表读数为电源电压，以下不可能的情况是（）A．电流表中断路，L1和L2都完好B．L1灯丝断路，电流表和L2都完好C．L2灯丝断路，电流表和L1都完好D．L1和L2灯丝都断路，而电流表完好【考点】电流表、电压表在判断电路故障中的应用．【分析】闭合开关，灯泡不亮，原因有二：断路或短路．灯泡都不亮，不可能是一灯短路，只能是断路．电压表有示数，说明与电压表串联的部分是通路．【解答】解：A、如果电流表断路，整个电路断路，电压表无示数．此选项符合题意．B、如果L1灯丝断路，L1、L2断路不发光，电流表无示数，电压表测量电源电压有示数．此选项不符合题意；C、如果L2灯丝断路，L1、L2断路不发光，电流表无示数，电压表测量电源电压有示数．此选项不符合题意；D、如果L1、L2都断路，L1、L2断路不发光，电流表无示数，电压表测量电源电压有示数．此选项不符合题意．故选A．【点评】电路故障问题的设计，不能有破坏作用﹣﹣两灯都短路烧坏电源，所以只能是一灯短路或断路．17．如图所示电路中，电压表示数分别为U1，U2和U3，电流表的示数分别为I1和I2，则下列关系中正确的是（）A．U1=U2=U3，I1=I2 B．U1+U2=U3，I1=I2C．U1=U2=U3，I1＞I2D．U1=U2+U3，I1=I2【考点】串联电路的电压规律；串联电路的电流规律．【分析】首先分析电路的连接方式，在分析时，先将电压表拆下（因电压表对电路的连接方式不影响），然后就可看出电路是串联，运用串联电路的电流规律得到电流的等量关系；在观察电压表的作用时，关键看电压表的两端与哪部分电路并联；得到各电压表的作用后，运用串联电路电压规律就可得到电压的数值关系．【解答】解：此电路为串联电路，根据串联电路的特点：电流处处相等、串联后的总电压等于各用电器电压之和．故电流表A1与电流表A2示数相等，即I1=I2；根据电路图可知：电压表V3是测灯泡串联后的总电压，电压表V2测下边灯泡的电压，V1测上边灯泡的电压；故U1+U2=U3；故A、C、D错误，B正确；故选B．。

2015西城区普通中学初三(上)期中物理

2015西城区普通中学初三（上）期中物理一、下列各小题均有四个选项，其中只有一个选项符合题意．（共28分，每小题2分）1．（2分）下列关于内能的说法中，正确的是（）A．一切物体都具有内能，但不一定具有机械能B．炽热的铁水具有内能，冰冷的冰块不具有内能C．在空气中飞行的铅球具有动能，不具有内能D．温度低的物体具有的内能少，温度高的物体具有的内能多2．（2分）两个固体放在一起相互接触，它们不发生热传递，这是因为它们具有相同的（）A．质量B．热量C．温度D．比热容3．（2分）汽油机的气缸在工作时，依次由吸气、压缩、做功和排气四个冲程组成，根据如图所示，下列正确的顺序是（）A．丙甲丁乙B．乙甲丙丁C．丙甲乙丁D．甲乙丙丁4．（2分）甲物体的比热容大于乙物体的比热容，若（）A．甲、乙质量相等，则甲吸收的热量一定多B．甲、乙吸收的热量相等，则乙升高的温度一定多C．甲、乙质量相等，它们升高的温度相同，则甲吸收的热量一定多D．甲、乙质量相等，它们放出的热量也相等，则甲降低的温度一定多5．（2分）甲、乙两铜球，质量之比1：2，吸收热量之比3：5，它们升高的温度之比是（）A．6：5 B．5：6 C．3：10 D．10：36．（2分）依据卢瑟福的原子行星模型理论，在原子中不带电的是（）A．中子B．质子C．电子D．原子核7．（2分）下列各组物质中，通常情况下是导体的一组是（）A．人体、盐水、橡皮B．人体、大地、油C．金属、大地、陶瓷D．盐水、人体、大地8．（2分）下列的单位中，哪一个是电量的单位？（）A．安培B．伏特C．欧姆D．库仑9．（2分）我国家庭电路的电压是（）A．36伏 B．220伏C．110伏D．380伏10．（2分）在如图所示的各电路中，两个灯泡属于并联的是（）A．B．C．D．11．（2分）图所示的四个电路中，若闭合开关S，只有一盏灯能发光的电路是（）A．B．C．D．12．（2分）下图是滑动变阻器接入电路的示意图，其中移动滑片不能改变接入电路电阻的是（）A． B．C．D．13．（2分）如图所示，闭合开关S，滑动变阻器的滑片P向右移动时，电流表的示数将（）A．变大B．变小C．不变D．无法确定14．（2分）楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能．科研人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开．利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开．若将这两个开关配合使用，就可以使楼道灯变得“智能化”，这种“智能”电路正确的是（）A．B．C．D．二、下列各小题均有四个选项，其中符合题意的选项均多于一个．（共12分，每小题3分，全选对的得3分，选对但不全得2分，有错选的不得分）15．（3分）能量转化是非常普遍的现象，下列关于能量转化的叙述中正确的是（）A．洗衣机甩干衣服时，将内能转化为机械能B．内燃机的做功冲程，将机械能转化为内能C．煤在炉灶中燃烧时，将化学能转化为内能D．用电热水器烧水时，将电能转化为内能16．（3分）关于温度、热量和内能，下列说法正确的是（）A．物体温度升高，它的分子运动加快B．物体温度升高，它的内能增加C．物体温度升高，它一定吸收了热量D．物体吸收了热量，它的温度一定升高17．（3分）下列各种说法中，你认为正确的是（）A．固体很难被压缩，是因为固体分子间有很大引力的缘故B．内陆地区比沿海地区的气温变化显著是因为水的比热容较大C．钻木取火是通过做功的方法改变物体内能的D．汽油机在做功冲程中，机械能转为内能18．（3分）在收音机等电器中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C 三个焊接点相当于变阻器的三个接线柱．使用电位器时，下列说法正确的是（）A．只把A和C接入电路，无法改变通过电位器的电流B．只把A和B接入电路，无法改变通过电位器的电流C．将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流D．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大三、填空题：（共14分，每题2分）19．（2分）填空：600µA=A；5×105Ω=ΜΩ．20．（2分）天然气是一种清洁能源，国家“西气东输”重点工程的建设，对保护环境和解决沿海地区能源问题都有重大意义，天然气的燃烧值是5.2×107J/kg，从新疆吐哈油田往上海每输送100kg天然气，相当于输送了J的能源．21．（2分）随着科技的发展，人类对能源的需求量越来越大，人类在不断的开发新能源．你所知道的新能源有（至少写两个）．22．（2分）如图所示的验电器，它是根据原理制成的．23．（2分）串联电路合并联电路是最基本的电路，它们的实际应用非常普遍，节日的小彩灯是联的，安装在教室里的几盏日光灯是联的．24．（2分）电路中有持续电流的条件是：（1）电路中必须有；（2）电路必须．25．（2分）如图所示，闭合开关后，小灯泡发光，灯泡中电流方向由到，灯泡中自由电子的实际方向是由到．四、实验与探究题：（共30分）26．（1分）如图所示，把装有空气的瓶子倒放在装有红棕色二氧化氮气体的瓶子上，当抽取玻璃片后，两广口瓶中的气体逐渐混合，这个现象说明．27．（3分）如图所示，加热时试管内的水沸腾，水蒸气把软木塞冲出．实验中，燃料的化学能转化为能，水蒸气冲开软木塞时能转化为塞子的能．28．（3分）在两个完全相同的烧杯中分别装入质量和温度都相同的水和酒精，用两个同样的酒精灯加热，如图所示．观察温度计可以看到，煤油的温度升得比水快，要使水升高的温度跟酒精相同，给水加热的时间较长．这个实验表明：相等的不同物质，在升高相同的时，吸收的是不同的．29．（2分）按如图所示电路，画出电路图．30．（2分）按如图所示的电路图，连接实物组成电路（导线不得交叉）．31．（3分）图所示是某同学用电压表测灯L1两端电压的实物图，其中的三处错误是：（1）；（2）；（3）．32．（2分）在如图中所示的电路图中，标出电流表、电压表和它们的正、负接线柱．33．（2分）如图所示为两块表的表头，请分别读出它们的值：电压表的读数ν；电流表的读数А．34．（2分）在探究导体电阻大小与哪些因素有关的实验中，采用了“控制变量”的方法．如表是某实验小组在实验中所用导体的相关物理量的记录：导体编号 A B C D长度（m） 1.0 1.0 1.0 0.5横截面积（mm2） 1.2 1.2 2.4 1.2材料镍铬丝锰铜丝镍铬丝镍铬丝（l）要探究导体电阻大小与长度是否有关，应选用两根导体；（2）要探究导体电阻大小与是否有关，应选用A、C两根导体．35．（2分）按图1所示电路连接图2所示的实物图．要求滑片P向右移动时，灯泡变暗，电流表示数变小．36．（4分）阅读下而短文，回答问题：二极管的导电特性二极管是一种电学元件，它最重要的特性就是单向导电性．图1甲所示是二极管的实物图和它的电路图符号．在电路中，电流只能从二极管的正极流入，负极流出．下面通过简单的实脸说明二极管的单向导电性．方法是：将二极管与一个小灯泡、一个开关串联接在干电池两端．闭合开关后，若灯泡亮，表明二极管的连接方式是图1乙所示，这种连接方式相当电路中的通路状态；若灯泡不亮，表明二极管的连接方式是如图1丙所示．这种连接方式相当于电路中的断路状态．这个实验很直观地说明了二极管的单向导电性．（1）把二极管、小灯泡、电池、开关分别连接成图22所示电路，请分别说明闭合开关后甲、乙电路中的小灯泡是否发光？（2）请设计一个实验，利用二极管判断蓄电池的正负极（没有电压表、电流表，其他器材自选）．请在虚线框内画出电路图：（用表示蓄电池）判断方法：．37．（4分）设计实验证明：“串联电路各部分电路两端的电压之和等于串联电路的总电压”．请写出所需器材，画出实验电路图并写出实验步骤．（1）器材：（2）实验电路图：（3）实验步骤：五、简答与计算题（共16分）38．（3分）用手反复弯折金属丝后，用手摸弯折处，会发现那里的温度发生了怎样的变化？请解释这一现象．39．（3分）质量为5kg的水，温度从30℃升高到50℃，需要吸收多少热量？已知水的比热容是4.2×103J/（kg•℃）．40．（5分）现有10℃的冷水和90℃的热水，要得到40℃、20kg的温水，需要冷水和热水各多少克？41．（5分）按要求将图中给出的实物连接起来，并画出电路图．要求：L1、L2并联，S控制干路，A1测量干路的电流，A2测量L2中的电流．已知L1中的电流为1.75A，L2中的电流为0.42A．物理试题答案一、下列各小题均有四个选项，其中只有一个选项符合题意．（共28分，每小题2分）1．【解答】A、一切物体都具有内能，但不一定具有机械能，故A正确；BC、一切物体都有内能，冰冷的冰块和运动的铅球都具有内能，故BC错误；D、内能的大小与温度、质量和状态有关，温度低的物体具有的内能不一定少，温度高的物体具有的内能不一定多，故D错误．故选：A．2．【解答】因为发生热传递的条件是有温度差，如果两物体没发生热传递，肯定是具有相同的温度．故选C．3．【解答】甲图中的进气门打开，活塞向下运行，气缸容积增大，是吸气冲程；乙图中的气门都关闭，活塞向上运行，气缸容积减小，是压缩冲程；丙图中的气门都关闭，活塞向下运行，气缸容积增大，是做功冲程；丁图中的排气门打开，活塞向上运动，气缸容积减小，是排气冲程；故正确的顺序是甲乙丙丁．故选D．4．【解答】A、由吸热公式Q吸=cm△t可知，甲、乙质量相等，升高的温度关系不知道，甲吸收的热量不一定多，故A错；B、由吸热公式Q吸=cm△t可知，甲、乙吸收的热量相等，但甲、乙质量大小关系不知道，无法比较升高温度的关系，故B错；C、由吸热公式Q吸=cm△t可知，甲、乙质量相等，升高的温度相同，比热容大的甲吸收的热量多，故C正确；D、由放热公式Q放=cm△t可知，甲、乙质量相等，放出相等热量，比热容大的甲温度变化小，故D错．故选C．5．【解答】甲、乙两铜球，质量之比m甲：m乙=1：2，比热容之比c甲：c乙=1：1，吸收的热量：Q甲：Q乙=3：5，由Q吸=cm△t得升高的温度之比：△t甲：△t乙=：=：=6：5．故选：A．6．【解答】在原子中，质子带正电，电子带负电，原子核带正电是由于质子带正电，而中子不带电．故选A．7．【解答】A、人体和盐水是导体，橡胶是绝缘体，不符合题意；B、人体和大地是导体，油是绝缘体；不符合题意；C、金属和大地是导体，陶瓷是绝缘体，不符合题意；D、盐水、人体、大地是导体，符合题意；故选D．8．【解答】A、安培是电流的单位；B、伏特是电压的单位；C、欧姆是电阻的单位；D、库仑是电量的单位．故选D．9．【解答】我国家庭电路电压是220V．故选B．10．【解答】ABD中的两灯泡均为顺次连接，因此为串联电路，不符合题意；C中的两灯泡为并列连接，因此两灯泡形成的电路为并联电路，符合题意．故选C．11．【解答】AB、两灯泡并联，开关控制干路，开关闭合，两灯泡都发光，故AB不符合题意；C、开关闭合，形成电源短路，灯泡都不能发光，不符合题意；D、两灯泡串联，开关闭合前两灯泡都发光，开关闭合，一个灯泡被短路而不发光，此时只有另一个灯泡发光，符合题意．故选D．12．【解答】由图可知：选项A、B、D中滑动变阻器的接法都是“一上一下”，移动滑片能够改变接入电路的阻值．而选项C中，滑动变阻器的接法是“两下”接法，这种接法连入的是滑动变阻器的最大值，是定值电阻，无论滑片怎么移动，都不能变阻．故选C．13．【解答】闭合开关，若滑片P向右端移动时，连入的电阻变大，使电路中的总电阻变大，根据欧姆定律知道电路中的电流变小，即电流表的示数变小．故选B．14．【解答】A、当声控开关闭合时，电灯被短路，电灯不亮．故A不符合题意．B、光控开关和声控开关是并联的，光暗到一定程度或有声音时都能使电灯发光．故B不符合题意．C、当光控开关闭合时，电灯被短路，电灯不亮．故C不符合题意．D、光控开关、声控开关和电灯是串联的，光控开关、声控开关同时闭合时电路形成通路，电灯发光．故D符合题意．故选：D．二、下列各小题均有四个选项，其中符合题意的选项均多于一个．（共12分，每小题3分，全选对的得3分，选对但不全得2分，有错选的不得分）15．【解答】A、洗衣机甩干衣服，消耗电能使脱水桶转动，将电能转化为机械能，不符合题意；B、内燃机的做功冲程，燃气爆炸对外做功，将内能转化为活塞的机械能，不符合题意；C、煤块燃烧时产生大量的热，将化学能转化为内能，符合题意；D、用电热水器烧水时，消耗电能，将电能转化为水的内能，符合题意；故选CD．16．【解答】A、物体温度升高，它的分子运动加快，故A正确；B、物体温度升高，分子无规则运动的动能和分子势能都增加，所以它的内能增加，故B正确；C、物体温度升高了，可能是吸收了热量，也可能是外界对物体做了功，故C错误；D、物体吸收了热量，温度可能升高也可能不变，例如，晶体熔化时，吸收热量，温度不变，故D错误．故选AB．17．【解答】A、固体很难被压缩，是因为分子间存在很大的斥力作用的结果，故A错误；B、沿海地区水多；内陆地区水少、沙石多．因为水的比热容较大，白天，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得沿海地区昼夜的温差小，故B正确；C、钻木取火时钻与木头相互摩擦做功，机械能转化为木头的内能，是通过做功的方式改变物体的内能；故C正确；D、做功冲程中高温高压的燃气推动活塞做功，将内能转化为机械能；故D错误．故选B、C．18．【解答】A、只把A和C接入电路，电位器相当于定值电阻，移动滑片，电阻不变，电源电压不变，无法改变通过电位器的电流．故A正确．B、把A和B接入电路，接入了左半段，当滑片顺时针旋动时，电位器接入电路电阻增大，电源电压不变，电流变小．故B错误．C、将A、B接入电路同一点，C接电路另一点，左半段被滑片短路，只接入右半段，移动滑片能改变电路中的电阻，电源电压不变，可以改变通过电位器的电流．故C正确．D、只将B、C两点接入电路，接入了右半段，当滑片顺时针旋动时，电位器接入电路电阻变小．故D错误．故选AC．三、填空题：（共14分，每题2分）19．【解答】因为1μA=10﹣6A，所以600μA=600×10﹣6A=6×10﹣4A；因为1Ω=10﹣6MΩ，所以5×105Ω=5×105×10﹣6MΩ=0.5MΩ．故答案为：6×10﹣4；0.5．20．【解答】Q=mq=100kg×5.2×107J/㎏=5.2×109J故答案为：5.2×10921．【解答】随着科技的发展，人类对能源的需求量越来越大，人类在不断的开发新能源．常见的新能源有：太阳能、潮汐能、地热能、核能等．故本题的答案为：太阳能、潮汐能等22．【解答】验电器是用来检验物体是否带电仪器；它是利用同种电荷相互排斥的原理制作的．故答案为：同种电荷相互排斥．23．【解答】当其中一个小灯泡灯丝断掉以后，整个彩灯串都会熄灭，说明他们是串联的；教室里的灯其中一个不发光，其他的灯仍可以正常发光，所以是并联的．故答案为：串；并．24．【解答】电路中形成持续电流的条件是：有提供电压的装置﹣﹣﹣电源，电路是闭合电路﹣﹣﹣通路．故答案为：电源，通路．25．【解答】（1）电路中电流的方向是：在电源的外部是从电源的正极流向电源的负极；所以图中小灯泡中的电流方向是由a到b；（2）物理学中规定：导体中电流的方向为正电荷定向移动的方向，负电荷定向移动方向与电流方向相反；而自由电子上带有负电荷，所以通过小灯泡的自由电子定向移动方向正好是由b到a．故答案是：a；b；b；a．四、实验与探究题：（共30分）26．【解答】上面的瓶子里也变成红棕色了，下面瓶子的颜色变浅；这是由于上面的空气分子进入到下面的二氧化氮气体中，同时下面的二氧化氮气体进入到上面瓶子的空气中造成的；属于扩散现象，说明气体分子不停低做无规则运动．故答案为：组成物质的分子不停地做无规则运动．27．【解答】在试管中装些水，用酒精灯加热的过程中，酒精燃烧将化学能转化为内能，这些内能传递给试管中的水，使得水的内能增加，产生大量的水蒸气，试管内的气体压强增大，大于外界的大气压，水蒸气就会将塞子冲出，即对塞子做功．将水蒸气的内能转化为塞子的机械能．故答案为：内；内；机械．28．【解答】要使水升高的温度跟酒精相同，水的加热时间长，酒精的加热时间短；水和酒精加热时间的不同，就说明了它们吸收热量的多少是不同的；水和酒精的质量相等，升高的温度相等，由此得出：质量相等的不同物质升高相同的温度，吸收的热量不同．故答案为：质量；温度；热量．29．【解答】电流从正极出发开始分支，一支经开关S2、灯泡L2，另一支经灯泡L1、开关S1，然后两支共同回到电源负极．如图所示：30．【解答】按电流流向法，从电源的正极出发，依次串联L1、L2、开关回到负极．如图所示：31．【解答】（1）电源是由两节电池串联而成，因此电源电压为3V，故电压表选择0～3V量程即可；而图中电压表选择了0～15V的量程，错误；（2）测灯L1两端电压，因此电压表与灯L1并联，而图中电压表与导线并联，故错误；（3）电流从电压表的“﹣”接线柱流入，从“+”接线柱流出，即正负接线柱错误．故答案为：（1）量程选错了；（2）电压表与导线并联；（3）正负接线柱接反了．32．【解答】右边圈与灯泡串联，故为电流表，下端“+”，上端为“﹣”；下面圈与灯泡并联，故为电压表，左端“+”，右端为“﹣”；电路图如下图所示．33．【解答】电压表选0﹣3V的量程，分度值为0.1V，根据指针位置读数是2.2V．电流表0～0.6A量程的最小分度是0.02A，读数是0.2A．故答案为：2.2；0.2．34．【解答】（1）要探究导体电阻大小与长度是否有关，应控制导体的材料和横截面积相同，只改变长度的大小，由表格可知，应选用A、D两根导体；（2）由表中信息可知，A、C两根导体的长度相同、材料相同，只有横截面积不同，因此，通过A、C可探究导体电阻与横截面积是否有关．故答案为：（1）A、D；（2）横截面积．35．【解答】采用“电流流向法”，电流从电源正极出发，依次串联电流表（选大量程）、灯泡、滑动变阻器、开关回负极，注意滑动变阻器一上一下接入电路中，滑片P向右移动时，灯泡变暗，电流表示数变小，即右滑应使变阻器连入阻值变大，所以应将左下接线柱接入电路中，如图所示：36．【解答】（1）因为甲图中的电流是从二极管的正极流入，负极流出的，所以甲图中的小灯泡发光，乙图中的小灯泡不发光．（2）电路图如图所示判断方法：闭合开关后，若小灯泡亮，表明接二极管正极一端是蓄电池的正极；若小灯泡不亮，表明接二极管正极一端是蓄电池的负极．37．【解答】（1）实验器材：电源、开关、导线、不同规格的小灯泡L1、L2，电压表；（2）将开关、两灯泡依次串联接入电路，实验电路图如下：（3）实验步骤：①选用不同规格的小灯泡L1、L2连接电路，根据电源电压选择量程；②断开开关S，将电压表的两端分别连接到A与B、B与C、A与C，测量电压U AB、U BC、U AC；③改变小灯泡的规格，重做上述实验．进行多次测量，在多组实验数据的基础上进行分析，以避免实验数据的偶然性，使实验结论更具有普遍意义．五、简答与计算题（共16分）38．【解答】反复弯折处温度会升高．用手反复弯折金属丝对金属丝做功，做功使金属丝的内能增加，温度升高．39．【解答】Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×5kg×（50℃﹣30℃）=4.2×105J．答：水需要吸收4.2×105J的热量．40．【解答】设热水的质量为m1，则冷水的质量为m2=m﹣m1=20kg﹣m1，热水放出的热量：Q放=cm1（t﹣t01）=4.2×103J/（kg•℃）×m1×（90℃﹣40℃），冷水吸收的热量：Q吸=cm2（t02﹣t）=4.2×103J/（kg•℃）×m2×（40℃﹣10℃）=4.2×103J/（kg•℃）×（20kg﹣m1）×（40℃﹣10℃），不计热量损失，可知Q吸=Q放，4.2×103J/（kg•℃）×m1×（90℃﹣40℃）=4.2×103J/（kg•℃）×（20kg﹣m1）×（40℃﹣10℃），解得：m1=7.5kg，m2=12.5kg．答：配置40℃、20kg的温水，需要冷水12.5kg、需要热水7.5kg．41．【解答】由于L1中的电流为1.75A，L2中的电流为0.42A，因此干路电流大于0.6A，即电流表A1选择0～3A的量程，电流表A2选择0～0.6A的量程；从电源正极开始分支，一路经过灯泡L2和电流表A2，另一路经过灯泡L1，然后两路共同经过电流表A1、开关回到电源负极，实物图和电路图如图所示；。

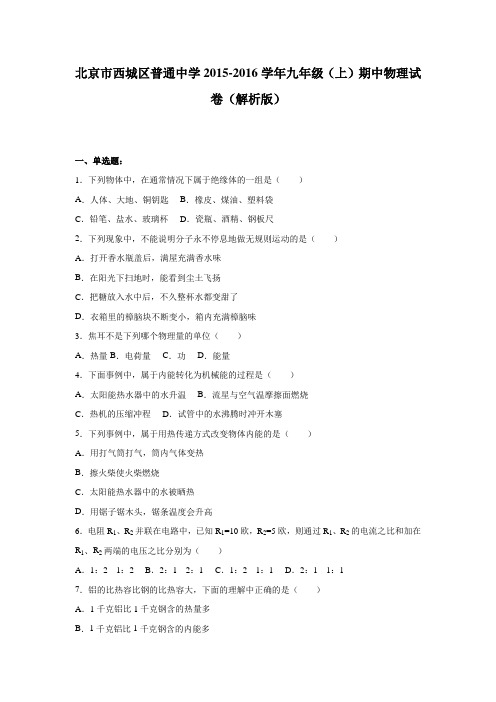

北京市西城区普通中学九年级物理上学期期中试卷(含解析) 新人教版

北京市西城区普通中学2015-2016学年九年级（上）期中物理试卷一、单选题：1．下列物体中，在通常情况下属于绝缘体的一组是（）A．人体、大地、铜钥匙B．橡皮、煤油、塑料袋C．铅笔、盐水、玻璃杯D．瓷瓶、酒精、钢板尺2．下列现象中，不能说明分子永不停息地做无规则运动的是（）A．打开香水瓶盖后，满屋充满香水味B．在阳光下扫地时，能看到尘土飞扬C．把糖放入水中后，不久整杯水都变甜了D．衣箱里的樟脑块不断变小，箱内充满樟脑味3．焦耳不是下列哪个物理量的单位（）A．热量 B．电荷量C．功D．能量4．下面事例中，属于内能转化为机械能的过程是（）A．太阳能热水器中的水升温B．流星与空气温摩擦面燃烧C．热机的压缩冲程D．试管中的水沸腾时冲开木塞5．下列事例中，属于用热传递方式改变物体内能的是（）A．用打气筒打气，筒内气体变热B．擦火柴使火柴燃烧C．太阳能热水器中的水被晒热D．用锯子锯木头，锯条温度会升高6．电阻R1、R2并联在电路中，已知R1=10欧，R2=5欧，则通过R1、R2的电流之比和加在R1、R2两端的电压之比分别为（）A．1：2 1：2 B．2：1 2：1 C．1：2 1：1 D．2：1 1：17．铝的比热容比钢的比热容大，下面的理解中正确的是（）A．1千克铝比1千克钢含的热量多B．1千克铝比1千克钢含的内能多C．铝和钢接触时，铝一定向钢传热D．1千克的铝温度降低1℃比1千克钢温度降低1℃时放出的热量多8．如图所示是用相同的酒精灯和同样的烧杯盛着甲、乙两种液体加热时的温度随加热时间变化的图象，从图中可以看出（）A．甲的比热容大 B．乙的比热容大C．它们的比热容一样大D．无法确定9．如图所示的电路图中，正确的是（）A．B．C． D．10．甲、乙、丙、丁四个带电体，甲排斥丙，丙吸引丁，丁吸引乙，若乙带负电，则（）A．甲带正电 B．丙带正电 C．丁带负电 D．甲带负电11．如图中的a、b是供测电流和电压的电表，下面关于a、b是电流表还是电压表的说法，正确的是（）A．a是电压表，b是电流表B．a是电流表，b是电压表C．a、b都是电流表D．a、b都是电压表12．当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是（）A．长导线的电阻一定大B．粗细相同，长导线的电阻一定大C．细导线的电阻一定大D．长度相同，粗导线的电阻一定大13．有两根粗细不同的导线，它们的横截面积之比为2：1，当把它们串联在电路中，有电流通过时，两根导线上电流的关系是（）A．I粗=2I细B．2I粗=I细C．I粗=I细D．I粗=4I细14．如图所示，向同一方向移动滑片，电阻的变化效果相同的是（）A．甲和丙B．乙和丁C．甲和丁D．甲和乙15．在如图所示的电路中，当开关S闭合时，电压表测（）A．测R1的电压B．测R2的电压C．测R1和R2两端的总电压D．测电源的电压16．在如图所示的电路中，当开关S闭合时，电灯不亮，电流表无读数，电压表读数为电源电压，以下不可能的情况是（）A．电流表中断路，L1和L2都完好B．L1灯丝断路，电流表和L2都完好C．L2灯丝断路，电流表和L1都完好D．L1和L2灯丝都断路，而电流表完好17．如图所示电路中，电压表示数分别为U1，U2和U3，电流表的示数分别为I1和I2，则下列关系中正确的是（）A．U1=U2=U3，I1=I2 B．U1+U2=U3，I1=I2C．U1=U2=U3，I1＞I2D．U1=U2+U3，I1=I218．下列四对并联电阻接在同一电源两端，干路中电流最大的是（）A．两个20ΩB．一个15Ω和1个5ΩC．一个16Ω和一个8ΩD．一个50Ω和1个2Ω19．将三个电阻值之比为R1：R2：R3=1：2：3的电阻并联接入电路后，通过它们的电流之比I1：I2：I3为（）A．3：2：1 B．1：2：3 C．6：3：2 D．1：1：1二、多选题20．如图所示的四个电路图中，开关闭合时，三盏灯属于并联关系的是（）A． B．C．D．21．如图所示电路，电源不变，当S1闭合，S2断开时，电流表示数为0.2安，电压表示数为6伏；将两表互换位置，并同时闭合S1和S2时，电流表的示数为0.3安，则下列说法正确的是（）A．电压表示数仍为6伏B．R2的阻值为10欧C．电路总电阻为7.5欧D．此时R1被短路三、填空22．（1分）验电器是利用的原理工作的．23．变阻器是靠改变接入电路中来改变电路中的电阻，从而改变电路中的．24．只有伏的电压对人体是安全的；一节干电池的电压是伏．25．物理学中规定移动的方向为电流的方向．是形成电流的原因．26．10秒内通过灯泡L1的电量为2库，2分钟内通过灯泡L2的电量为36库，则通过灯L1、L2的电流之比，由此可知，灯L1、L2不可能是联的．27．同种材料组成的四根导线，R1=4欧，R2=9欧，R3=11欧，R4=21欧，如果它们的长度相等，横截面积最大的是，如果它们的横截面积相等，则电阻线的长度最长的是．28．如图所示，电源电压为6伏，已知电流表A1的示数为0.4安，电压表V1的示数为2.4伏，则V2的示数为，V3的示数为，A2的示数为．29．（1分）一只能发光的电灯，正常发光时灯丝的电阻值比不发光时的灯丝的电阻值要（填“大”、“小”或“相等”）四.实验题：（共28分）30．（1分）如图是小红同学连接的实物电路．请你在右边的方框内画出相应的电路图．31．（1分）根据电路图连接实物32．按图1电路图连接实物图；（2）L1两端电压为2.5V，电源由3节干电池串联组成，电压表的读数是；（3）电流表读数为0.28A，通过灯L1的电流是；（4）在图3中相应的电表上标出指针所在位置．33．（1分）旋盘式电阻箱是我们在实验室经常用到的一种变阻器，图所示电阻箱的示数为 Ω．34．如图所示是有四个接线柱的滑动变阻器，当AD 端接入电路时，滑片P 向右移动时，接入电路中的阻值将（选填“增大”、“减小”或“不变”）；当AB 端接入电路时，滑片P 向左移动，接入电路中的阻值将．35．（1分）用实验探究导体的材料、长度、横截面积对电阻的影响，供选择的导体规格如下表：材料编号长度/m 横截面积/mm 2材料编号长度/m横截面积/mm 2 镍铬合金① 1 0.5 锰铜⑤ 1 0.5 ② 1 1 ⑥ 1 1 ③ 1.5 0.5 ⑦ 1.5 0.5 ④1.51⑧1.51你认为下面对导体选择最合理的一组是（） A ．③④⑤⑥；B ．②③⑥⑦；C ．①⑤⑥⑦；D ．⑤⑥⑦⑧36．有一个阻值看不清的电阻器R x，要测出它的电阻值．（1）小明按图1的电路图连接好电路，检查无误后闭合开关S，观察到电压表的示数为1.6V，电流表的示数如图2所示，则通过电阻器R x的电流为A，R x的电阻为Ω．（2）实验中，为了减小误差，小明还需进行的操作是．（3）如图3是小明做这个实验连接的实物图，请你指出其中的三个错误或不妥之处．①②③．37．在做“探究电阻上电流与两端电压的关系”的实验中，小明根据如图1所示的电路图，将图2中的实验器材连接成实验电路．同组的小亮在检查时认为，实验电路上有一根导线连接错了，建议小明改正．（1）①请你在接错的那根线上打“×”；②另画一根导线，使电路连接正确；（2）小明将电路连接正确后，合上开关，调节变阻器的滑片到某位置时，电压表和电流表的示数如图3所示，则电压表的读数是V，电流表的读数是A．38．小明同学根据某次电学实验的数据，画出了如图所示的图象．请你根据图象分析：图线OA所表示的电阻R1和图线OB所表示的电阻R2相比较，R1R2（填：“＞”、“＜”或“=”）；做出上述判断的理由是．39．小林用如图所示电路研究串联电路特点，闭合开关后，发现灯L1较亮，灯L2较暗．他对这一现象的解释是：电流从电源正极出发，经过灯L1、灯L2，电流逐渐变小，所以灯L1较亮，灯L2较暗．小欢认为小林的解释是错误的，她只利用图中的器材设计了一个实验，并根据实验现象说明小林的解释是错误的．请你完成下列问题：（1）在虚线框中，画出小欢所设计的实验电路图．（2）根据实验现象简要说明小林的解释是错误的．．40．实验桌上有如下器材：满足实验要求的电源一个、电压表一个、开关一个、电阻箱（电路图符号）一个、各种阻值已知的定值电阻和导线若干．小敏想利用实验桌上的器材，设计一个实验证明：“当通过电阻的电流保持不变时，电阻两端的电压与该电阻的阻值成正比”．请你根据上述要求帮助小敏画出实验电路图，并写出实验步骤．（1）实验电路图：（2）实验步骤：（3）实验表格：五、计算（共13分）41．质量是3kg的水，从15℃加热到90℃需要吸收多少热量？42．如图所示电路，已知压是1.5V，R2=9Ω，电路两端电压U=6V，能求出哪些物理量，把它们求出来（要有计算过程至少求出三个物理量）43．如图所示电源电压一定，电阻R1=6欧，通过R1的电流是0.5安，干路中的电流是2安，求电阻R2的阻值，和R1、R2的等效电阻？44．如图所示，R1的电阻24欧，R2电阻8欧，电源电压不变．（1）当开关S1、S2都闭合时，电压表示数12伏，电流表示数0.8A，求R3的阻值．（2）当S1、S2都断开时，求电流表示数是多少？六、附加题（选做，共10分）45．电源电压6伏且保持不变，电阻R1阻值8欧，变阻器R2的最大阻值为20Ω，电流表量程选0～0.6A．电压表选取量程为0～3伏．当S闭合时，通过分析，计算说明R2允许的取值范围．46．如图所示的电路，电源电压保持不变，电阻R3的阻值为4Ω．当开关S由闭合到断开时，电压表V1的两次示数之比为3：2，电压表V2的两次示数之比为9：10．求：电阻R1的阻值．（要求画出等效电路图）2015-2016学年北京市西城区普通中学九年级（上）期中物理试卷参考答案与试题解析一、单选题：1．下列物体中，在通常情况下属于绝缘体的一组是（）A．人体、大地、铜钥匙B．橡皮、煤油、塑料袋C．铅笔、盐水、玻璃杯D．瓷瓶、酒精、钢板尺【考点】导体和绝缘体的区别．【分析】常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等．常见的绝缘体有陶瓷、玻璃、橡胶、油等；导体和绝缘体没有绝对的界限．【解答】解：A、人体、大地、铜钥匙，都属于导体；故A错误；B、橡皮的材料是橡胶，属于绝缘体；煤油属于油类，是绝缘体；塑料袋材料是塑料，属于绝缘体；故B正确；C、铅笔芯材料是碳，属于导体；盐水属于溶液，是导体；故C错误；D、瓷瓶、酒精、钢板尺中，钢板尺材料是金属，是导体；故D错误；故选B．【点评】此题考查了导体与绝缘体的概念以及生活中常见的实例；生活中哪些物体为导体，哪些物体为绝缘体，属于识记的内容，比较简单．2．下列现象中，不能说明分子永不停息地做无规则运动的是（）A．打开香水瓶盖后，满屋充满香水味B．在阳光下扫地时，能看到尘土飞扬C．把糖放入水中后，不久整杯水都变甜了D．衣箱里的樟脑块不断变小，箱内充满樟脑味【考点】扩散现象；分子的运动．【分析】（1）不同的物质在相互接触时，彼此进入对方的现象叫做扩散，这一现象说明一切物体的分子都在不停地做无规则运动．（2）由于分子的体积很小，分子的运动无法用肉眼直接看到，但可以通过气味、颜色的变化来体现．【解答】解：A、打开香水瓶盖后，满屋充满香水味，是气体分子的扩散，属于分子的运动，故该选项不符合题意；B、在阳光下扫地时，能看到尘土飞扬，是物体的运动，是可见的，不属于分子的运动，故该选项符合题意；C、把糖放入水中后，慢慢变小，最后不见，发生了溶解现象，使整杯水变甜，是糖分子的扩散，属于分子的运动，故该选项不符合题意；D、衣箱里的樟脑块不断变小，箱内充满樟脑味，是固体分子的扩散，属于分子的运动，故该选项不符合题意．故选B．【点评】要把宏观物体或者物质的运动和微观分子的运动区别开来，解题的关键是要掌握“分子的运动是肉眼看不见的”的这个基本条件．3．焦耳不是下列哪个物理量的单位（）A．热量 B．电荷量C．功D．能量【考点】物理量的单位及单位换算．【分析】根据对常见物理量及其单位的掌握作答．【解答】解：焦耳是英国伟大的物理学家，在热学和能量研究领域取得卓著的成就，其名字被命名为功和各种能量的单位，所以热量、功、能量的单位都是焦耳．电荷量的单位是库仑．故选B．【点评】此题考查的是我们对常见物理量及其单位的掌握，属于基础知识的考查，难度较小，容易解答．4．下面事例中，属于内能转化为机械能的过程是（）A．太阳能热水器中的水升温B．流星与空气温摩擦面燃烧C．热机的压缩冲程D．试管中的水沸腾时冲开木塞【考点】做功改变物体内能．【分析】改变物体内能有两种方式：做功和热传递；对物体做功，机械能转化为内能；物体对外做功，将内能转化为机械能．【解答】解：A、太阳能热水器中的水升温，太阳能中的水从太阳光中吸收热量温度升高，是通过热传递的方式改变物体的内能，故A不符合题意；B、流星与空气摩擦而燃烧，是克服摩擦力做功，将机械能转化为内能，故B不符合题意；C、内燃机压缩冲程中，压缩空气做功，机械能转化成内能，故C不符合题意；D、试管中的水沸腾时冲开木塞，水蒸气的内能转化成木塞的机械能，故D符合题意．故选D．【点评】本题考查了能量的转化问题，注意内能转化为机械能主要是通过气体膨胀对外做功来实现的．5．下列事例中，属于用热传递方式改变物体内能的是（）A．用打气筒打气，筒内气体变热B．擦火柴使火柴燃烧C．太阳能热水器中的水被晒热D．用锯子锯木头，锯条温度会升高【考点】热传递改变物体内能．【分析】（1）克服摩擦做功，机械能转化为内能，机械能减少，内能增加．（2）热传递可以改变物体的内能，物体吸收热量，内能增加，物体放出热量，内能减少．【解答】解：A、用打气筒打气要克服活塞和筒壁之间的摩擦做功，机械能转化为内能，筒壁内能增加，温度升高．不符合题意．B、擦火柴使火柴燃烧要克服火柴和火柴盒之间的摩擦，机械能转化为内能，火柴内能增加，温度升高．不符合题意．C、太阳能热水器中的水被晒热，水吸收太阳的热，水的内能增加，温度升高．符合题意．D、用锯子锯木头要克服木头和锯之间的摩擦，机械能转化为内能，锯条内能增加，温度升高．不符合题意．故选C．【点评】做功和热传递都可以改变物体的内能，能分辨内能是如何改变的，能是如何转化或转移的．6．电阻R1、R2并联在电路中，已知R1=10欧，R2=5欧，则通过R1、R2的电流之比和加在R1、R2两端的电压之比分别为（）A．1：2 1：2 B．2：1 2：1 C．1：2 1：1 D．2：1 1：1【考点】欧姆定律的应用．【分析】电阻R1、R2并联在电路中，根据并联电路的电压特点可知它们两端的电压关系，根据欧姆定律可知通过的电流关系．【解答】解：电阻R1、R2并联在电路中，因并联电路中各支路两端的电压相等，所以，两电阻两端的电压相等，即U1：U2=1：1，故AB错误；由I=可得，通过两电阻的电流之比：====，故C正确、D错误．故选C．【点评】本题考查了并联电路的特点和欧姆定律的应用，是一道基础题目．7．铝的比热容比钢的比热容大，下面的理解中正确的是（）A．1千克铝比1千克钢含的热量多B．1千克铝比1千克钢含的内能多C．铝和钢接触时，铝一定向钢传热D．1千克的铝温度降低1℃比1千克钢温度降低1℃时放出的热量多【考点】比热容的概念．【分析】①热量是指在热传递的过程中传递能量的多少；②内能是指物体内部所有分子热运动的动能和分子势能的总和，内能与物体的温度和质量有关；③热传递的过程中，高温物体向低温物体传递热量；④结合比热容的概念，由Q=cm△t可知，在质量相等，降低温度相等时，比较铝和钢放出的热量多少．【解答】解：A、热量是热传递过程中传递能量的多少，是一个过程量，不能说含有；故A 误；B、影响物体内能的因素有温度、物体内部分子的多少、种类、结构、状态等，不能说1千克铝比1千克钢含的内能多；故B错误；C、铝和钢接触时，不知道温度高低情况，无法判断热量的传递情况，故C错误．D、铝的比热容大于钢的比热容，由Q=cm△t可知，在质量相等，降低温度相等时，铝放出的热量比钢多；故D正确．故选D．【点评】此题考查学生对比热容、热量、内能概念以及热传递条件的理解，比热容是物质的基本特性之一，应牢记并灵活运用．8．如图所示是用相同的酒精灯和同样的烧杯盛着甲、乙两种液体加热时的温度随加热时间变化的图象，从图中可以看出（）A．甲的比热容大 B．乙的比热容大C．它们的比热容一样大D．无法确定【考点】比热容的概念．【分析】图象问题要结合物理公式进行分析，找好不变的量．【解答】解：因为用相同的酒精灯和同样的烧杯盛着甲、乙两种液体加热时；则两种液体体积相等，由于甲、乙两种液体的密度不知，所以质量无法判断，虽然酒精灯完全相同加热时间相同，吸收的热量就相等；做时间轴的垂线，如图所示；根据公式c=可知：加热时间相同，吸收的热量相等时；乙的温度变化量小，由于甲、乙两种液体的质量无法判断，所以它们的比热容大小无法确定．故选D．【点评】本题考查图象的分析能力，比较两个量的大小一定要注意根据公式来分析，这样思维严谨些．9．如图所示的电路图中，正确的是（）A．B．C． D．【考点】电路的三种状态．【分析】根据串联电路和并联电路的特点进行分析，即电路中不允许出现短路现象．【解答】解：A、两个灯泡并联，干路开关控制整个电路，故A电路正确；BCD、当开关闭合后，都会形成电源短路，故BCD电路错误．故选A．【点评】会设计串联电路和并联电路，知道电路中的开关作用，会用元件符号表示电路图．10．甲、乙、丙、丁四个带电体，甲排斥丙，丙吸引丁，丁吸引乙，若乙带负电，则（）A．甲带正电 B．丙带正电 C．丁带负电 D．甲带负电【考点】物体带电情况的判断．【分析】电荷间的作用规律：同种电荷互相排斥、异种电荷互相吸引．从乙带负电，逐个分析．【解答】解：因为甲、乙、丙、丁都是带电体，乙带负电，丁吸引乙，异种电荷相互吸引，所以丁带正电；丙吸引丁，所以丙带负电；甲排斥丙；同种电荷互相排斥，说明甲带负电．故选D．【点评】主要考查了电荷间的作用规律，找准突破点D，结合电荷间作用规律，逐个分析．11．如图中的a、b是供测电流和电压的电表，下面关于a、b是电流表还是电压表的说法，正确的是（）A．a是电压表，b是电流表B．a是电流表，b是电压表C．a、b都是电流表D．a、b都是电压表【考点】电流表的使用；电压表的使用．【分析】电流表串联在电路中，电压表并联在电路中，并且电压表在电路中起开路作用，电流表起导线作用分析即可．【解答】解：如果b为电流表直接形成电源断路，故b为电压表；因此电流从电源正极流出经过a、灯泡回到电源负极，故a为电流表．故选B．【点评】此题主要考查电流表和电压表的使用方法，解答此类题目应明确电路的连接方法以及电表与用电器的连接方式．12．当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是（）A．长导线的电阻一定大B．粗细相同，长导线的电阻一定大C．细导线的电阻一定大D．长度相同，粗导线的电阻一定大【考点】影响电阻大小的因素．【分析】导体电阻的大小由温度、材料、长度和横截面积三方面因素共同决定．所以在比较两根导线电阻大小关系时，一定要在其他三个因素都相同的情况下，通过比较其中的某一个因素，才能比较出两根电阻的大小关系，否则是很难比较出来的．【解答】解：A、电阻的大小不仅跟导体的长度和材料有关，还跟材料的横截面积大小有关，所以选项A不正确．B、在温度、横截面积和材料相同，长的铜导线电阻大，故B正确．C、电阻的大小不仅跟导体的横截面积和材料有关，还跟材料的长度有关，所以选项C不正确．D、在温度、长度和材料相同时，导体的横截面积越小，即导线越细，电阻越大，故D错误．故选：B．【点评】本题考查了决定电阻大小的因素，用好控制变量法正确分析是本题的关键．13．有两根粗细不同的导线，它们的横截面积之比为2：1，当把它们串联在电路中，有电流通过时，两根导线上电流的关系是（）A．I粗=2I细B．2I粗=I细C．I粗=I细D．I粗=4I细【考点】串联电路的电流规律．【分析】根据串联电路的电流特点可知，两电阻串联时通过他们电流之间的关系．【解答】解：因为串联电路中各处的电流相等，所以当两电阻串联时，通过他们的电流相等，即I粗=I细．故选C．【点评】本题考查了串联电路的电流特点，串联电路中各处的电流相等．14．如图所示，向同一方向移动滑片，电阻的变化效果相同的是（）A．甲和丙B．乙和丁C．甲和丁D．甲和乙【考点】滑动变阻器的使用．【分析】滑动变阻器的原理是靠改变连入电路中电阻线的长度改变电阻，分别分析四种接法中连入电路中电阻线的长度来分析．【解答】解：甲图中连入电路的电阻线是PA，乙图中连入电路的电阻线是AB，丙图中连入电路的电阻线是PB，丁图中连入电路的电阻线是PA，从以上分析可知，甲和丁图中连入电路的电阻线是相同的，向同一方向移动滑片时，电阻的变化效果相同．故选C．【点评】主要考查了学生对变阻器的接法及连入电路中电阻线的长度的了解和掌握，是一道基础题目．15．在如图所示的电路中，当开关S闭合时，电压表测（）A．测R1的电压B．测R2的电压C．测R1和R2两端的总电压D．测电源的电压【考点】电路的组成．【分析】根据电压表与被测用电器并联的连接方式进行分析．【解答】解：从电路图中可以看出，电压表并联在R1两端，因此电压表测量R1两端的电压．故选A．【点评】本题考查学生识别电路的能力，以及电压表使用方法的记忆情况．16．在如图所示的电路中，当开关S闭合时，电灯不亮，电流表无读数，电压表读数为电源电压，以下不可能的情况是（）A．电流表中断路，L1和L2都完好B．L1灯丝断路，电流表和L2都完好C．L2灯丝断路，电流表和L1都完好D．L1和L2灯丝都断路，而电流表完好【考点】电流表、电压表在判断电路故障中的应用．【分析】闭合开关，灯泡不亮，原因有二：断路或短路．灯泡都不亮，不可能是一灯短路，只能是断路．电压表有示数，说明与电压表串联的部分是通路．【解答】解：A、如果电流表断路，整个电路断路，电压表无示数．此选项符合题意．B、如果L1灯丝断路，L1、L2断路不发光，电流表无示数，电压表测量电源电压有示数．此选项不符合题意；C、如果L2灯丝断路，L1、L2断路不发光，电流表无示数，电压表测量电源电压有示数．此选项不符合题意；D、如果L1、L2都断路，L1、L2断路不发光，电流表无示数，电压表测量电源电压有示数．此选项不符合题意．故选A．【点评】电路故障问题的设计，不能有破坏作用﹣﹣两灯都短路烧坏电源，所以只能是一灯短路或断路．17．如图所示电路中，电压表示数分别为U1，U2和U3，电流表的示数分别为I1和I2，则下列关系中正确的是（）A．U1=U2=U3，I1=I2 B．U1+U2=U3，I1=I2C．U1=U2=U3，I1＞I2D．U1=U2+U3，I1=I2【考点】串联电路的电压规律；串联电路的电流规律．【分析】首先分析电路的连接方式，在分析时，先将电压表拆下（因电压表对电路的连接方式不影响），然后就可看出电路是串联，运用串联电路的电流规律得到电流的等量关系；在观察电压表的作用时，关键看电压表的两端与哪部分电路并联；得到各电压表的作用后，运用串联电路电压规律就可得到电压的数值关系．【解答】解：此电路为串联电路，根据串联电路的特点：电流处处相等、串联后的总电压等于各用电器电压之和．故电流表A1与电流表A2示数相等，即I1=I2；根据电路图可知：电压表V3是测灯泡串联后的总电压，电压表V2测下边灯泡的电压，V1测上边灯泡的电压；故U1+U2=U3；故A、C、D错误，B正确；故选B．。

2015西城区初三(上)期末物理

2015西城区初三（上）期末物理一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意．共30分，每小题2分）1．（2分）下列物理量中，以科学家焦耳的名字作为单位的是（）A．电流B．电阻C．电压D．电功2．（2分）如图所示，在每个水果上插入铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的（）A．导线B．电源C．用电器D．开关3．（2分）下列四组物品中，通常情况下都属于导体的是（）A．陶瓷碗、空气B．玻璃杯、大地C．铅芯笔、人体D．电炉丝、橡皮4．（2分）如图所示的实例中，符合安全用电要求的是（）A．用湿布擦拭工作的台灯B．发生触电事故时，先切断电源C．使用绝缘层破损的导线D．在输电线上晾衣服5．（2分）用丝绸摩擦过的玻璃棒靠近一个轻质绝缘小球，发现两者互相吸引，由此可判断（）A．小球可能不带电B．小球一定带负电C．小球可能带正电D．小球一定带正电6．（2分）关于公式R=，下列说法中正确的是（）A．导体的电阻由它两端的电压和通过它的电流决定B．导体的电阻可以由它两端的电压与通过它的电流的比值来测量C．当通过导体的电流一定时，导体的电阻跟它两端的电压成正比D．当导体两端的电压一定时，导体的电阻跟通过它的电流成反比7．（2分）下列生活实例中，属于利用电流热效应工作的是（）A．利用排气扇通风换气B．给电脑显示器安装散热窗C．利用抽油烟机吸油烟D．定期给家用电器通电驱潮8．（2分）如图所示的事例中，通过热传递的方式改变物体内能的是（）A．锯木头锯条发热B．划火柴点火C．烧水时水温升高D．铁丝来回弯折温度升高9．（2分）关于物体的内能，下列说法正确的是（）A．温度在0℃以上的物体才具有内能B．一杯水温度升高，内能增大C．两杯水下降相同的温度，内能减少相同D．温度相同的两杯水内能相同10．（2分）如图所示是四冲程汽油机一个工作循环中的三个冲程，缺少的一个冲程的名称及顺序，下列判断正确的是（）A．吸气冲程，应在甲图之前B．压缩冲程，应在甲、乙图之间C．做功冲程，应在乙、丙图之间D．排气冲程，应在丙图之后11．（2分）一段由同种材料做成的粗细不同的电阻线，电阻线AO与电阻线OB的长度相等．如图5所示，当把它们串联接入某一电路中时，两段电阻线的电阻、电流、电压及消耗的电功率的大小，下列判断正确的是（）A．R AO＞R OB B．I AO＜I OB C．U AO＞U OB D．P AO＜P OB12．（2分）图是根据某沿海城市和某内陆城市一年内气温随月份变化的图线．下列说法正确的是（）A．实线是内陆城市的气温图线，因为砂石的比热容较小B．实线是内陆城市的气温图线，因为砂石的比热容较大C．实线是沿海城市的气温图线，因为水的比热容较小D．实线是沿海城市的气温图线，因为水的比热容较大13．（2分）为了夜晚开灯方便，小明想设计一个带指示灯开关的电路，主要元件由照明灯L1、阻值比L1阻值大很多的指示灯L2、及两个开关S1、S2构成．要求当开关S1、S2闭合时，照明灯L1发光，指示灯L2不发光；当开关S1闭合、S2断开时，照明灯L1不发光，指示灯L2发光．在图所示的四个电路中，符合上述设计要求的是（）A．B．C．D．14．（2分）某市利用如图所示的“坐位体前屈测试仪”对初中毕业生进行了身体柔韧性测试．测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大．某同学设计了四种电路（如图所示）模拟测试，并要求电路中滑动变阻器的滑片向左滑动时，电表示数减小．其中符合要求的电路是（）A．B．C．D．15．（2分）如图所示的电路中，电源两端电压U保持不变．小灯泡L标有“6V 3W”字样，且灯丝电阻不变．当三个开关都闭合时，小灯泡正常发光，电流表示数为0.6A；当只闭合开关S，滑动变阻器的滑片置某点时，电路消耗的总电功率为P，小灯泡L消耗功率是它额定功率的0.25倍．下列判断正确的是（）A．R=6R L B．P=1.5WC．R L=24ΩD．U=12V二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个．共8分，每小题2分．每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）16．（2分）下列说法中正确的是（）A．大量电荷的移动形成电流B．规定正电荷移动的方向为电流方向C．电路两端有电压，电路中可能没有电流D．导体容易导电是因为导体中有大量的自由电荷17．（2分）如图所示的四个热学实验，下列说法中正确的是（）A．抽去玻璃隔板后，两瓶中的气体逐渐混合，这是气体的扩散现象B．试管内的水沸腾后，水蒸气将软木塞推出，软木塞的内能转化为它的机械能C．缓慢向上提拉与水面接触的玻璃板，在玻璃板离开水面前，弹簧测力计示数增大D．金属管装有少量酒精，迅速拉动缠在金属管外的皮绳，可使管内的酒精沸腾18．（2分）关于分子动理论及有关现象，下列说法中正确的是（）A．红墨水在热水中扩散得比冷水中快，说明热水比冷水的分子运动剧烈B．水和酒精混合后总体积变小，说明分子之间存在间隙C．铁块很难被压缩说明分子之间存在相互作用的引力D．水沸腾过程中，其内能不变19．（2分）“220V 40W”的电灯L l与“220V 60W”的电灯L2，它们的灯丝电阻不变，分别为R1和R2．将它们串联后接到220V的照明电路上，消耗的功率分别为P1和P2；若将L l和L2并联后接到同一照明电路上，消耗的功率分别为P3和P4，则下列判断中正确的是（）A．P4＞P3＞P2＞P1B．R1＞R2C．P4＞P3＞P1＞P2D．R2＞R1三、填空题（共4分，每小题1分）20．（1分）经验证明不高于V的电压对人体是安全的．21．（1分）近年来全国电动自行车火灾事故频发，调查发现：大部分电动自行车着火都是由于自身线路发生，导致电流过大造成的．22．（1分）将一个未知电阻和一个阻值为R0的已知电阻串联，接在电压为U的电源两端．用电流表测量电路中通过的电流为I，通电时间为t，则未知电阻消耗的电能为．23．（1分）如图所示是太阳能路灯，灯杆顶端是太阳能电池板，它能将太阳能转化为电能，并向灯杆下方的蓄电池充电，供夜晚路灯照明．若在一定时间内，太阳光辐射到该太阳能电池板的能量为2.4×107J，这些能量经转化后，可供功率为40W的路灯工作60h，则该太阳能路灯的能量转化效率为%．四、实验与探究题（共42分，24、25、29、34、35（3）、36题各2分，37题4分，其余每空1分，每图1分）24．（2分）如图所示，电阻箱的示数为Ω．25．（2分）如图所示，电能表的示数为kW•h．26．（2分）小华把试电笔插入三孔插座中，如图1所示，若电路连接无误，则图中试电笔的氖管发光．（选填“会”或“不会”）小华观察家中电热水壶的三脚插头，如图2所示，她判断三脚插头的脚应与电热水壶的金属外壳相连．（选填“A”、“B”或“C”）27．（3分）小丹学习了燃料的热值后，自己设计了一个实验来研究煤油和酒精热值的大小关系．他实验时组装了如图所示的两套完全相同的装置，燃烧了质量相等的煤油和酒精，加热两个烧杯中质量相等的水，并记录杯中水的初温和末温（如表）．初温末温甲杯水温/℃25 90乙杯水温/℃25 80（1）通过表中记录的数据，你认为煤油和酒精两种燃料，热值较大的是；（2）小丹用天平测出了烧杯中水的质量及两瓶中燃料减少的质量并记录；利用公式计算出水吸收的热量．他认为通过这些数据能准确地计算出煤油和酒精的热值．你认为他的实验结果（选填“准确”或“不太准确”），理由是：．28．（7分）小军做测量小灯泡电功率的实验，所使用的小灯泡上标有3.8V的字样．（1）请你帮助小军画出实验电路图．（2）小军连接的部分实验电路如图1所示，请你帮助他将电路连接完整．（3）闭合开关S前，应把图1中滑动变阻器的滑片P置于（选填“A”或“B”）端．（4）电路连接正确后，闭合开关，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是．A．移动滑动变阻器滑片，观察小灯泡是否发光B．检查电路是否断路（5）实验过程中，当电压表示数为V时，小灯泡达到额定功率，此时电流表的示数如图2所示，其值为A，小灯泡的额定功率为W．29．（2分）定值电阻R消耗的电功率P随R两端电压U变化的图象如图所示．请根据图象和已有知识判断：当电阻R两端电压U为3V时，电阻R消耗的电功率P为W．30．（5分）小亮利用如图所示装置进行实验，探究“电流产生的热量与哪些因素有关”．（1）在图（甲）中的两个密闭容器中装有质量（填“相等”或“不等”）的空气，并各放置一根阻值不同的电阻丝，此装置可研究电流产生的热量与的关系．在图（乙）中两密闭容器中的电阻丝阻值一样，但在其中一容器外并联了一个阻值相同的电阻丝，此装置研究的是电流产生的热量与的关系．（2）在此实验中电流产生的热量不易观察，都是通过观察U型管中液面的变化，来比较电流通过电阻丝产生的热量多少．这是利用了物理实验的法研究问题．31．（2分）小强在做用滑动变阻器改变灯泡亮度的实验时，连接了如图22所示的电路．他闭合开关S后，发现灯泡L不亮，他将滑动变阻器的滑片P从右端移到左端，再移到右端的过程中，灯泡L始终不发光．为了排除电路故障，小强用电压表进行检测．他将电压表的负接线柱与A接线柱连接，电压表正接线柱依次与其他接线柱连接，对应出现的电压表示数如表所示．电压表正接线柱的连接情况电压表示数/V与B接线柱连接 3与C接线柱连接 3与D接线柱连接 3与E接线柱连接 3与F接线柱连接 3与G接线柱连接 3与H接线柱连接 3根据以上信息，可判断段电路一定出现了故障．32．（2分）如图所示的装置，是课外小组的同学们自制的一台静电发动机．他们将两个塑料杯的外面都包裹一层铝箔，将两个杯子套在一起并在外面再套一个塑料杯，制作成简易电容杯．再将一个塑料杯周围均匀的贴上铝箔条，用笔尖在塑料杯顶端顶出个凹坑，制成转杯．用笔将转杯支撑在底座上，然后将电容杯中接出的一个铝箔条与转杯一侧的铝箔条接触，用塑料吸管做支架，固定一个铝箔条并使其与转杯的另一侧接触．静电发动机就制作完成．同学们用毛皮摩擦橡胶棒，将橡胶棒接触电容杯的铝箔，重复几次后，便观察到转杯转动了起来．（1）为了实验现象明显，支架和底座的材料都应选择．（选填“导体”或“绝缘体”）（2）用毛皮摩擦橡胶棒使其带电，用橡胶棒接触电容杯的铝箔，可将电荷传到转杯的铝箔细条片上，由于，在力的作用下，转杯就旋转了起来．33．（4分）小丽用酒精灯给双金属片加热，如图1所示，发现双金属片会发生弯曲．老师讲解：双金属片是由两种不同的金属贴合而成的，不同的金属随温度变化热胀冷缩的程度不同．例如：由铁片和铜片组成的双金属片，铜片的膨胀系数比铁片大，温度升高时，铜片膨胀得比铁片多，因此会弯曲．（1）图2所示为自动调温电熨斗的电路图，虚线框中为温控部分，在未通电和低于预定温度时，双金属片A和静片B上的触点接触．闭合开关S，指示灯L亮，电阻R发热．当温度达到预定温度时，双金属片A因热膨胀会向左弯曲，使电路．已知双金属片A由铜片和铁片贴合而成，则双金属片A的左片应是片．（2）调节调温旋钮C，使静片B上的触点向左移动，调温电熨斗的预定温度将．（选：“变高”、“变低”或“不变”）（3）请结合生活实际，列举一个应用双金属片的实例．34．（2分）表是“研究液体升高的温度跟吸收热量的关系”实验获取的部分数据，请根据数据归纳出一定质量的这种液体升高的温度△t跟吸收热量Q的关系：△t=．Q/J 1.0×104 3.5×104 6.0×1048.5×104 1.1×105 1.35×105△t/℃ 2 7 12 17 22 2735．（3分）小刚想利用一块电流表和阻值已知的电阻R0测量电阻R x的阻值．他选择了满足实验要求的器材，并连接了部分实验电路，如图所示．（1）请你添加两根导线完成图所示的实验电路的连接；（2）只闭合开关S时，电流表的示数为I1；闭合开关S和S1时，电流表的示数为I2．请你用I1、I2和R0表示未知电阻R X．R X=．36．（2分）小东发现每天妈妈上班前都要检查家中卧室的两个窗户是否关好．为减少妈妈的辛苦，小东想设计一个能显示窗户是否关闭的简单电路．要求：当电路总开关S闭合时，两个窗户只要有一个没关好（相当于一个开关断开），该窗户对应的指示灯就发光．如图所示，小东在方框中已经画出了部分电路图，请你在方框中将小东的电路图补充完整，使其满足设计意图．37．（4分）实验桌上有如下实验器材：满足实验要求的电源、定值电阻、电阻箱、开关各一个，已调零的电压表、电流表各一块，导线若干．请选用上述实验器材，设计一个实验证明“两个电阻R1与R2串联时，如果R2的阻值保持不变，则电阻R1与R2串联的等效电阻R跟电阻R1的关系为：R=R1+b（b为常量）”．要求：（1）画出实验电路图；（2）写出实验步骤；（3）画出实验数据记录表．五、科普阅读题（共8分，每小题4分）38．（4分）阅读《热岛效应》，回答．热岛效应热岛效应，指由于人为原因，改变了城市地表的局部温度、湿度、空气对流等因素，进而引起的城市小气候变化现象．该现象属于城市气候最明显的特征之一．由于城市化的速度加快，城市建筑群密集、柏油路和水泥路面比郊区的土壤、植被具有更大的吸热率和更小的比热容，使得相同的日照情况下，城市地区升温较快，并向四周和大气中大量辐射，造成了同一时间城区气温普遍高于周围的郊区气温，高温的城区处于低温的郊区包围之中，如同汪洋大海中的岛屿，人们把这种现象称之为城市“热岛效应”．在“热岛效应”的作用下，城市中每个地方的温度并不一样，而是呈现出一个个闭合的高温中心．在这些高温区内，空气密度小，气压低，容易产生气旋式上升气流，使得周围各种废气和化学有害气体不断对高温区进行补充．在这些有害气体作用下，高温区的居民极易患上呼吸系统或神经系统疾病．请根据上述材料，回答下列问题：（1）在相同的日照情况下，城市地区比郊区升温较快，其主要原因是城市建筑群密集、柏油路和水泥路面比郊区的土壤、植被具有更大的吸热率和．（2）减弱热岛效应的措施之一：保护并增大城区的绿地、水体面积，多植树．城区的水体、绿地对减弱夏季城市热岛效应起着十分可观的作用．这是主要是利用了水的的特性．（3）减弱热岛效应的措施之二：人工蒸发补偿．解决城市大气热污染的首要办法是增大蒸发量，受城市安装条件的限制，采用喷雾系统是一种高效且经济的办法．这是利用了水蒸发有的作用．（4）减弱热岛效应的措施之三：绿色出行．只要是能降低出行中的能耗和污染，就叫做绿色出行．如：少开私家车，尽量多乘坐汽车、地铁等公共交通工具，或者等．39．（4分）阅读《漏电保护器》，回答．漏电保护器漏电保护器，主要是用来对用电设备发生漏电故障或对有致命危险的人身触电时的保护．漏电保护器在发生以下事故时起到保护作用：①设备发生碰壳故障．②私拉乱接的电线绝缘皮破损．③人体直接触及相线电压．④在特别潮湿的地方（如游泳池、淋浴房、厨房、卫生间等），因人体表皮电阻减小，触电死亡的危险大大增加，安装漏电保护器后便能有效地减少触电伤亡事故．⑤当一些电子设备绝缘材料损坏时，其外露的金属附件（如电视机、收录机的拉杆天线等）可能带危险电压，这种危险电压是不能用接地的方法消除的，只有靠安装漏电保护器才能保证在人身触电的瞬间迅速切断电路，保证人身安全．如图是安装了漏电保护器的家庭电路．家庭电路中火线与零线间、火线与大地之间有220V电压．通常情况下，通过人体的电流超过20mA 时，人会感到剧痛，呼吸困难，甚至会有生命危险．当人体直接或间接接触火线时，有触电危险．此时，火线、人体、大地将构成回路，所产生的电流将不通过零线，此时通过右图线路中A、B两点的电流不等．当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用．低压配电系统中设漏电保护器是防止人身触电事故的有效措施之一，也是防止因漏电引起电气火灾和电气设备损坏事故的技术措施．但安装漏电保护器后并不等于绝对安全，运行中仍应以预防为主，并应采取其他防止触电和电气设备损坏事故的技术措施．请根据上述材料，回答下列问题：（1）在特别潮湿的地方，因人体表皮电阻，触电死亡的危险．（2）假如有人在如图所示的电路C点处不慎触电时，漏电保护器（选填“会”或“不会”）切断电路．（3）假如某人不慎触电时，且没有发生生命危险，则他的身体电阻至少为Ω．六、计算题（共8分，每小题4分）40．（4分）低碳环保、绿色出行已成为当下都市人的新时尚，如图甲、乙所示是一款倍受青年人喜爱的自平衡智能电动独轮代步车．表列出了该电动独轮代步车的部分技术参数．求：（1）该款代步车每次充满电需消耗多少焦耳的电能．（2）该款代步车充电时电路中的电流I．（结果请保留两位小数）产品类型自平衡智能电动独轮代步车锂电池容量180Wh充电电压220V充电时间120min续航里程20km最大载重120kg最大速度18km/h41．（4分）图甲是小灯泡L中的电流随它两端电压变化的图象．将小灯泡L接入图乙所示的电路中，电源两端电压为4V且不变，电阻R的阻值为40Ω．求：（1）只闭合开关S，小灯泡L实际消耗的电功率P．（2）闭合开关S和S1，电流表的示数I．参考答案与试题解析一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意．共30分，每小题2分）1．【解答】在国际单位制中，A、电流的单位是安培，故A不符合题意；B、电阻的单位是欧姆，故B不符合题意；C、电压的单位是伏特，故C不符合题意；D、电功的单位是焦耳，故D符合题意．故选D．2．【解答】要使用电器工作，电路中必须要有电源，水果能使二极管发光，说明在这个的电路中水果能提供电压，所以水果相当于电源．故选B．3．【解答】A、陶瓷碗、空气都属于绝缘体，不合题意；B、玻璃属于绝缘体，大地属于导体，不合题意；C、铅芯笔、人体都属于导体，符合题意；D、电炉丝属于导体，橡皮属于绝缘体，不合题意．故选C．4．【解答】A、湿抹布能导电，所以不能使用湿布擦拭工作的台灯，以防引起触电．此选项错误；B、发生触电事故，切断电源是首先要做的．此选项正确；C、发现电线绝缘层破损后，导线外露，容易造成漏电，甚至出现触电事故，因此必须用绝缘胶布缠好，防止漏电．此选项错误；D、在输电线上晾衣服，可能引起触电，是非常危险的．此选项错误．故选B．5．【解答】用丝绸摩擦过的玻璃棒带正电荷，将它靠近一个轻质绝缘小球，发现两者互相吸引，说明小球可以带负电荷，也可能不带电．只有A选项说法正确．故选A．6．【解答】（1）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，公式R=只用来计算或测量电阻的大小，故A错误，B正确；（2）欧姆定律的内容是：电阻一定时，导体中的电流与导体两端的电压成正比；当导体两端的电压一定时，通过导体的电流与导体的电阻成反比，故CD错误．故选B．7．【解答】A、利用排气扇通风换气是电动机的工作，是通电导体在磁场中受力，不合题意；B、给电脑显示器安装散热窗，是防止电热带来的损害，不合题意；C、利用抽油烟机吸油烟是电动机的工作，是通电导体在磁场中受力，不合题意；D、定期给家用电器通电驱潮是利用电流的热效应来工作的，符合题意．故选D．8．【解答】A、锯木头锯条发热是摩擦生热，是利用做功来改变物体内能的，不符合题意；B、划火柴点火，属于擦燃，是摩擦生热，是利用做功来改变物体内能的，不符合题意；C、烧水时水温升高，是水从火吸热，是通过热传递改变了物体的内能，符合题意．D、铁丝来回弯折温度升高，是利用做功来改变物体内能的，不符合题意．故选C．9．【解答】A、物体在任何温度下都具有内能，故A错误；B、物体内能与温度有关，同一杯水温度越高内能越大，故B正确；C、两杯水下降相同的温度，内能减少等于放出的热量，由Q放=cm△t可知，减少的内能还与水的质量有关，故C 错误；D、物体的内能与物体质量、温度、体积有关，温度相同的物体内能不一定相等，故D错误．故选：B．10．【解答】甲图进气门打开、排气门都关闭，活塞由上向下运动，所以为吸气冲程；乙图中进气门、排气门都关闭，活塞由下向上运动，所以为压缩冲程；丙图进气门关闭、排气门打开，活塞由下向上运动，所以为排气冲程；综上所述可以知道，在乙和丙之间补充做功冲程．故选C．11．【解答】A、由题意知，导体AO与OB的材料、长度相同，OB的横截面积小于AO的横截面积，所以R AO＜R OB，故A错误；B、由题意知，导体AO与OB串联接入电路，由串联电路的电流特点知，流过串联电路的电流处处相等，所以I AO=I OB，故B错误；C、因为I AO=I OB，R AO＜R OB，由U=IR知，U AO＜U OB，故C错误；D、因为I AO=I OB，U AO＜U OB，由P=UI可知，P AO＜P OB，故D正确．故选D．12．【解答】由一年的气温变化曲线得出，实线所示的城市最高、最低气温差比虚线所示的城市的大；水的比热容比沙石大，在吸收或放出相同的热量时，温度变化值比较小，所以实线表示的是内陆城市的年气温变化曲线，虚线表示的是沿海城市的年气温变化曲线．故选A．13．【解答】A．当开关任何一个断开时，指示灯L1不发光，不符合题意；B．当开关均闭合时，会造成电源短路，两灯泡不发光，不符合题意；C．当开关S1、S2闭合时，照明灯被短路，指示灯L2发光，照明灯L1不发光，不符合题意；D．当开关S1、S2闭合时，指示灯被短路，照明灯L2发光，指示灯L1不发光；当开关S1闭合、S2断开时，两灯泡串联，通过两灯泡的电流相等，由于指示灯的电阻很大，根据P=I2R可知，指示灯的功率远大于照明灯的功率，则照明灯L2不发光，指示灯L1发光，故D符合题意．故选D．14．【解答】A、电路为并联电路，电流表测量定值电阻的电流，电流表的示数不变，故A错误；B、电路为并联电路，电流表测量通过滑动变阻器的电流，当滑片向左滑动时，滑动变阻器接入电路的阻值减小，两端电压一定，由I=知，电流表的示数变大，故B错误；C、电路为串联电路，电压表测量定值电阻两端电压，当滑片向左滑动时，滑动变阻器接入电路的阻值减小，两端电压减小；电源电压一定，所以定值电阻两端电压增大，电压表示数增大，故C错误．D、电路为串联电路，电压表测量变阻器两端的电压，当滑片向左滑动时，滑动变阻器接入电路的电阻减小，串联电路起分压作用，所以变阻器分得的电压变小，电压表的示数变小，故D正确．故选D．15．【解答】当三个开关都闭合时，等效电路图如图甲所示；当只闭合开关S，滑动变阻器的滑片置于某点时，等效电路图如图乙所示．（1）图甲中，因并联电路中各支路两端的电压相等，且灯泡正常发光，所以，电源的电压U=U额=6V，故D错误；。

2014-2015年北京市西城区重点中学九年级(上)期中物理试卷带参考答案

2014-2015学年北京市西城区重点中学九年级（上）期中物理试卷一、选择题：下列各小题均有四个选项，其中只有一个选项符合题意．（每小题2分，共24分）1．（2分）小刚利用所学的电学知识，观察家中所用的某一用电器的电流约为1.1A，则这个用电器可能是图中所示的是（）A．空调器B．家用电冰箱C．电视机D．收音机2．（2分）下列说法正确的是（）A．负电荷定向移动不能形成电流B．电路中只要有电源，就一定有电流C．物理学规定负电荷的运动方向为电流方向D．在电源外部，电流从电源正极经用电器流向负极3．（2分）下列现象中，不能说明分子永不停息地做无规则运动的是（）A．打开香水瓶盖后，满屋充满香水味B．在阳光下扫地时，能看到尘土飞扬C．把糖放入水中后，不久整杯水都变甜了D．衣箱里的樟脑块不断变小，箱内充满樟脑味4．（2分）固体很难被压缩其原因是（）A．分子间存在斥力 B．分子间存在引力C．分子的质量很小 D．分子间不存在相互作用力5．（2分）通常情况，下列物质都是导体的一组是（）A．纯水、铁丝、空气B．煤油、碱的水溶液、大地C．铜丝、醋、人体 D．空气、银、盐的水溶液6．（2分）一个5欧的电阻与一个10欧的电阻串联后接入电路中，如果通过10欧电阻的电流是2安，那么通过5欧电阻的电流一定是（）A．0.5安B．4安 C．1安 D．2安7．（2分）下列说法正确的是（）A．温度高的物体内能大B．水在0℃凝固成同温度的冰块时，内能减少C．物体内能增加，它一定吸收了热量D．动能为零的物体，其内能也一定为零8．（2分）下列现象中，不属于用做功的方式改变物体内能的是（）A．菜刀在砂轮上磨得发烫B．在炉子上烧开水，水温升高C．两手互相摩擦时手发热D．划火柴，火柴被点燃9．（2分）汽油机工作过程是由四个冲程组成的，其中内能转化为机械能的冲程是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程10．（2分）甲、乙两物体质量之比3：2，比热容之比2：1，它们吸收相同的热量时，则它们升高的温度之比为（）A．3：4 B．4：3 C．3：1 D．1：311．（2分）如图所示的电路中，电源两端的电压为6V并保持不变，R1、R2为两个相同阻值的电阻，开关S1闭合后，下列说法中正确的是（）A．开关S2断开时；R1两端的电压为3VB．开关S2断开时，R1两端的电压为6VC．开关S2闭合时，R1两端的电压为3VD．开关S2闭合时，R2两端的电压为6V12．（2分）如图所示电路，闭合开关，两只灯泡都不亮，且电流表和电压表的指针都不动。

北京市西城区重点中学2015届九年级物理中考复习第一轮复习单元测试-热和能部分含答案

北师大版九年级物理下册单元测试单元练习 ――热和能部分班级姓名学号成绩一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。

共36分，每小题3分）1．下列现象中，能够说明物体分子在不停地做无规则运动的是（）A. 水从高处流向低处B. 煮稀饭时，看见米粒在水中滚C. 用盐水腌蛋，过一段时间后蛋变咸D. 扫地时，尘土飞扬2．下列关于温度、内能、热量和做功的说法中，正确的是（）A. 物体温度降低，内能一定减少B. 物体吸收热量，温度一定升高C. 温度高的物体把温度传给温度低的物体D. 一个物体温度升高，一定是物体对外做了功 3．某同学将能量的转化及常见的例子连成如下，其中有一组出现了错误请你帮他找出来（）A. 机械能转化为内能——用磨刀石磨刀B. 内能转化为机械能——暖水瓶瓶盖蹦起C. 电能转化为内能——电炉工作D. 势能转化为动能——向上运动的乒乓球 4．将一瓶酒精倒掉21后，则剩下的酒精（） A. 密度不变，比热容和热值都变为原来的21B. 质量、比热容、热值都变为原来的21C. 比热容不变、质量和热值变为原来的21D. 比热容和热值都不变，质量变为原来的215．两个同种材料制成的物体质量不同，初温相同，放出了相同的热量之后，再把它们相互接触，它们之间的热量传递为（） A. 质量小的向质量大的传递 B. 质量大的向质量小的传递 C. 无热传递发生D. 条件不足，无法确定 6．下列说法正确的是（）A. 水的温度降低到0℃时内能为零B. 钢水冷却，温度降低，内能不一定减少C. 物体温度升高，它一定吸收了热量D. 对物体做功，可能使物体的温度升高 7．水很难压缩，其原因是（）A ．分子间存在斥力B ．分子间存在引力C ．分子的质量很小D ．分子间不存在相互作用力8．关于分子的下述说法正确的是（）A ．分子虽小，但可以用肉眼看见B ．扩散现象证明分子不停地做无规则运动C ．气体容易被压缩，说明分子力很大D ．分子力即分子引力9．物体温度升高时，它的内能将（）A ．增大B ．减小C ．不变D ．以上三种情况都有可能10．有质量相等的甲、乙两金属块，初温度也相等，如把甲投入一杯90℃的水中，热平衡的水温下降了5℃，取出甲后，再把乙投入水中，热平衡时，水温又下降了5℃，比较甲、乙两金属的比热和吸收的热量，正确的是（） A. 甲的比热大于乙的比热 B. 甲的比热等于乙的比热 C. 甲的比热小于乙的比热 D. 甲吸收的热量大于乙吸收的热量11．如图1所示为四冲程汽油机的一个冲程，下列说法正确的是（）A.这是压缩冲程，机械能转化为内能B.这是压缩冲程，内能转化为机械能C.这是做功冲程，机械能转化为内能D.这是做功冲程，内能转化为机械能12．质量相等、初温相同的铝块和铁块（铝的比热容比铁的比热容大），吸收了相同的热量后相互接触，那么（）A.会发生热传递，热量由铁传给铝B.会发生热传递，热量由铝传给铁C.会发生热传递，温度由铁传给铝D.会发生热传递，温度由铝传给铁二、多项选择题（下列各小题均有四个选项，其中至少有一个选项符合题意。

2014-2015年北京市西城区普通中学九年级(上)期中物理试卷带参考答案

2014-2015学年北京市西城区普通中学九年级（上）期中物理试卷一．下列各小题均有四个选项，其中只有一个符合题意．（共32分，每题2分）1．（2分）下列物体中，通常情况下属于绝缘体的是（）A．铁钉B．钢锯条C．塑料尺D．食盐水溶液2．（2分）煤油被用掉以后，剩余的煤油（）A．比热容和热值都不变B．比热容减小和热值不变C．比热容不变和热值减小D．比热容和热值都减小3．（2分）下列说法正确的是（）A．只有正电荷的定向移动才能形成电流B．甲、乙两个灯泡接入电路中，甲灯比乙灯亮，甲灯两端电压一定比乙灯大C．规定正电荷的定向移动方向为电流方向D．只要灯泡两端有电压，灯泡中就一定有电流通过4．（2分）在家庭电路中，电能表所测量的物理量是（）A．电功B．电功率C．电压D．电流5．（2分）在图所示的各种现象中，主要说明分子间存在引力的是（）A．滴在热水中的墨水使热水很快变色B．端面磨平的铅棒压紧后能够吊住大钩码C．铅板和金板长时间压紧在一起，铅和金会互相渗透D．抽去玻璃板后，两瓶中的气体逐渐混合6．（2分）汽油机工作过程是由四个冲程组成的，其中内能转化为机械能的冲程是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程7．（2分）在下列现象中，通过做机械功来改变物体内能的是（）A．利用电炉把水烧开B．冬天里两手互相摩擦使手暖和C．冬天天气寒冷时要生火取暖D．用电焊机焊接金属使金属熔化8．（2分）关于内能和内能的变化，下列说法正确的是（）A．物体内每一个分子都具有内能B．物体的内能减小，它一定放出了热量C．0℃的物体具有内能，也一定具有机械能D．物体的内能增大，可能有物体对它做了功9．（2分）如图所示的四个电路图中，与左边实物电路对应的是（）A． B．C．D．10．（2分）甲、乙两种金属，比热容之比为5：2，质量之比为1：3．吸收相同的热量后，甲、乙升高的温度之比为（）A．15：2 B．6：5 C．2：15 D．5：611．（2分）阻值是20Ω的电阻R1与电阻R2串联后等效电阻是50Ω，则R1与R2并联后等效电阻是（）A．30Ω B．70Ω C．12Ω D．2Ω12．（2分）小明按照如图所示的电路图将元件接入电路，闭合开关后，电流表均有示数。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

已知U相同，R1=20Ω，R2=30Ω，R3=50Ω，则电路中电流表示数最小的是（）A．B．C．D．13．（2分）有两个阻值不同的电阻，R1、R2，电流随电压变化的图象如图所示。

R1、R2串联后的总电阻为R串，并联后的总电阻为R并．则关于R串、R并的电流随电压变化的图象所在的区域，下列说法正确的是（）A．R串在Ⅱ区域，R并在Ⅲ区域B．R串在Ⅲ区域，R并在Ⅰ区域C．R串在Ⅰ区域，R并Ⅱ在区域D．R串在Ⅰ区域，R并在Ⅲ区域14．（2分）课外活动时，同学们看到实验室里有带风叶的小电动机M一台，电热丝R一段，开关两个，插头一只，导线若干。

同学们想利用这些器材制作成一个如右图所示的有冷、热两档风的简易电吹风机。

老师提出要求：吹风机电路只闭合开关S1时吹冷风；只闭合开关S2时既不发热也不吹风；同时闭合S1和S2时吹热风。

下列各图是四位同学分别设计的电路连接图，其中符合要求的是（）A．B． C．D．15．（2分）如图所示电路，电源电压保持不变，当开关S由断开变为闭合时（）A．电路中的总电阻变大，电压表V的示数增大B．电流表A2的示数不变，电压表V的示数减小C．电流表A1的示数保持不变，电流表A2的示数不变D．电流表A1的示数保持不变，电压表V的示数增大16．（2分）如图所示电路中，当闭合开关S，甲、乙同为电压表时，甲、乙两表的示数之比为5：3；当断开开关S，甲、乙同为电流表时，甲、乙两表的示数之比为（）A．2：3 B．3：2 C．3：5 D．2：5二、下列各小题均有四个选项，其中符合题意的选项均多于一个．（共9分，每小题3分，全选对的得3分，选对但不全的得2分，有错选的不得分）17．（3分）关于温度、热量、内能，下列说法正确的是（）A．物体吸收热量，物体的温度可以不变B．物体温度降低，大量分子的无规则运动一定减缓C．物体温度升高，它的内能一定增大D．物体放出热量，它的温度一定降低18．（3分）以下是对欧姆定律表达式的几种理解，其中正确的是（）A．由I=可得R=，表示在通过导体电流一定时，R跟导体两端电压成正比B．由I=可得R=，表示在导体两端电压一定时，R跟通过导体的电流成反比C．I=表示在导体电阻一定时，通过导体的电流跟导体两端电压成正比D．I=表示在导体两端电压一定时，通过导体的电流跟导体电阻成反比19．（3分）在如图所示电路中，a、b是两个电表，其中一个是电流表，另一个是电压表，R1、R2是两个并联的定值电阻，其中R1=20Ω．开关S闭合后，电流表的示数为0.4A，电压表的示数为6V．下列说法正确的是（）A．a是电压表，b是电流表B．电阻R1：R2=4：3C．电流表测的是通过电阻R2的电流D．通过电阻R1的电流是电流表示数的四分之三倍三、填空题．（共14分）20．（1分）我国家庭电路的电压值为伏。

21．（1分）验电器是利用的原理工作的。

22．（1分）一台额定功率是40W的电风扇，正常工作h，消耗1kW•h 的电能。

23．（1分）酒精的热值是3×107J/㎏，完全燃烧㎏的酒精放出的热量是4.5×106 J。

24．（1分）在2min内，通过小灯泡灯丝横截面的电荷量是24C，通过它的电流是A。

25．（1分）某导体中的电流是0.2A，通电10s电流做功18J，则导体两端的电压是V。

26．（1分）某定值电阻两端的电压为2V时，通过该电阻的电流是0.1A．当该电阻两端的电压变为8V时，该电阻的阻值等于Ω。

27．（1分）两个电阻的阻值相同，它们并联的等效电阻为12Ω．若将它们串联接到12V的电压下，则通过每个电阻的电流是A。

28．（1分）通过一段电热丝的电流为0.2A时，电流1s 做功300J，当电流增大到0.4A时，电流每1s内做功J．（假设电热丝电阻不变）29．（1分）一同学观察他家的电能表上标有“600r/kW•h”的字样，当他只开一盏灯时，发现表中的铝质转盘1min转一周，则此时这盏灯的电功率是W。

30．（1分）已知铝的比热容大于铁的比热容，质量相等的铁块和铝块，在沸水中加热相当长的时间后取出，再让它们放出相等的热量，这时比较铝块的末温t铝与铁块的末温t铁，t铝t铁．（填写“＜”、“＞”、“=”）31．（1分）如图所示电路中的电阻R1=12Ω，R2=6Ω．S闭合后，电流表A1、A2的示数之比为。

32．（1分）如图所示电路，滑动变阻器的滑片在某两点间移动时，电流表的示数变化范围在0.2A至0.6A，电压表的示数变化范围在2V至6V．当滑动变阻器的滑片在这两点间移动过程中，滑动变阻器消耗的最大电功率是W。

33．（1分）某定值电阻两端的电压从8V升高到10V，通过该电阻的电流相应变化了0.2A，则该电阻在6V电压的情况下50s内所消耗的电能是J．（电阻不随温度变化）四、作图、实验探究题（共28分）34．（1分）如图所示，电能表的示数是kW•h。

35．（1分）如图所示，电阻箱的示数为Ω。

36．（2分）用两个完全相同的电加热器，分别给质量相同的A、B两种液体加热，它们的温度随时间变化的图象如图所示。

根据图象可知：加热相同的时间，液体的温度升高比较快（填“A”或“B”）；两者相比，液体B的比热容比较。

（填“大”或“小”）37．（4分）电流通过导体产生的热量与导体的电流和导体的电阻有关。

为了探究“电流产生的热量与电阻大小的关系”，某小组采用了如图15所示的实验装置，其中R1＞R2。

（1）如图实验装置可以保证、保持不变。

（2）在通电时间相同时，两玻璃管内煤油温度较高的是（填写甲或乙）瓶。

由此可知，在通电时间相同，电流一定的情况下，电阻越大，电流产生的热量越。

（填写“多”或“少”）38．（5分）在“探究导体中的电流与导体两端的电压关系”的过程中，小文设计了如图1所示的实验电路。

他分别对三个阻值不同的电阻测出实验数据，其中的一组数据如表。

（1）通过表格中的数据分析，可知：①当导体电阻为10Ω一定，通过导体的电流跟导体两端的电压成比；②其数学表达式是：（将定量的数据代入公式中）。

（2）图2是小文根据实验数据画出的三个电阻的U﹣I图象。

比较三个电阻的阻值，其中（填a、b或c）的阻值最大。

（3）小文又连接了如图3所示的电路，电源电压保持不变。

闭合开关S，调节滑动变阻器，电压表V1、V2的示数随电路中电流变化的图象如图4所示。

根据图象可知：电源电压为V，电阻R两端的电压变化情况如图线（填“甲”或“乙”）所示。

39．（10分）小亮用伏安法测额定电压为2.5V的小灯泡L正常发光时的电阻。

（1）实验原理是。

（2）在如图1的方框内画出实验电路图。

（3）图2为小亮尚未完成的实物连线图。

请将电压表接入电路。

（4）在开关闭合前，图中滑动变阻器的滑片应置于最端（填“左”或“右”）。

（5）检查电路连接正确无误，但是用开关“试触”时，发现灯不亮，电压表示数为3V、电流表示数为零。

若电路中只有一处故障，可以判断出在电路中的间（填写字母序号）出现了故障。

（填写“断路”或“短路”）（6）下表格是小亮做这个实验时记录的数据，请指出他表格设计的不妥之处。

不妥之处是。

（7）某次测量时电流表、电压表的示数如图3所示，此时加在小灯泡两端的电压为V；通过小灯泡的电流为A；小灯泡消耗的实际功率为W。

40．（5分）实验桌上有如下器材：符合实验要求的电源一个（两端电压不变且未知）、电流表一只、阻值已知的定值电阻R0一个、单刀单掷开关两个及导线若干。

小刚想利用这些器材，测量未知电阻R X的电阻值。

（1）请你帮小刚设计实验电路图；（2）请你写出本实验主要步骤及所测物理量。

（3）请利用已知量和测量量写出待测电阻的表达式R X=。

五、计算题（41、42、43题，每题3分，44、45题每题4分，共17分）41．（3分）质量为0.5kg，初温为30℃的冷水，温度升高了40℃，它吸收了多少热量？42．（3分）电阻R1、R2并联后接在电源上，电源两端的电压为6V，R1、R2的等效电阻是4Ω，通过电阻R2的电流是0.3A．求R1、R2的阻值。

43．（3分）如图所示，灯L1和定值电阻R2并联，已知干路电流为1.5A，R2阻值为220Ω，电路消耗的总功率是330W，灯L1正常发光，求：灯L1的额定功率和电阻。

44．（4分）如图甲所示电路中，R1是滑动变阻器，R2是定值电阻，电源两端电压保持不变。

当滑动变阻器滑片P从最右端滑到最左端，电压表示数随电流变化的图象如图乙所示，则滑动变阻器的最大阻值为多少Ω？45．（4分）如图所示，电源电压U=30V保持不变，当闭合开关S，并调节滑片P 使它位于R3的A处时，这时电压表示数为U1，电流表的示数为I A；后断开开关S，并调节滑片P使它位于R3的B处时，这时已知R1两端的电压为8V，电流表的示数为I B，电压表示数为U2．若U1：U2=2：1，I A：I B=5：2，求：（1）R1：R2=？（2）R A：R B=？2014-2015学年北京市西城区普通中学九年级（上）期中物理试卷参考答案与试题解析一．下列各小题均有四个选项，其中只有一个符合题意．（共32分，每题2分）1．（2分）下列物体中，通常情况下属于绝缘体的是（）A．铁钉B．钢锯条C．塑料尺D．食盐水溶液【解答】解：铁钉、钢锯条、食盐水溶液都能导电是导体；故ABD错误；塑料尺不容易导电是绝缘体；故C正确；故选：C。
