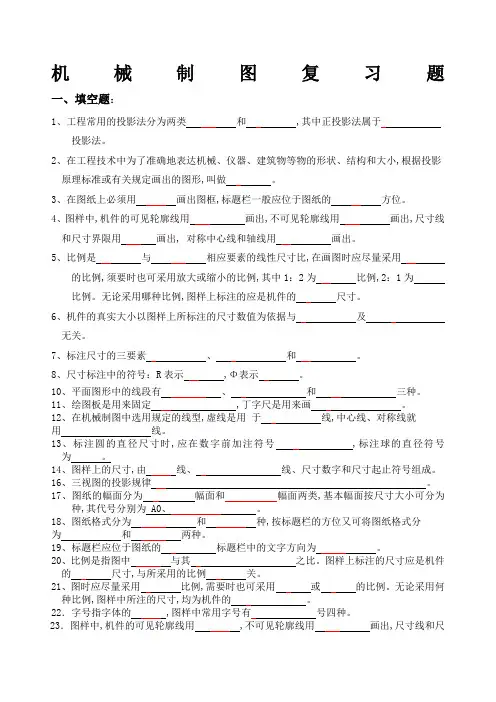

机械制图复习题

机械制图复习题一、选择题1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ B ）A．SR B． EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角10、下列投影法中不属于平行投影法的是（ A ）A、中心投影法B、正投影法C、斜投影法11、当一条直线平行于投影面时，在该投影面上反映（ A ）A、实形性B、类似性C、积聚性12、当一条直线垂直于投影面时，在该投影面上反映（ C ）A、实形性B、类似性C、积聚性13、在三视图中，主视图反映物体的（ B ）A、长和宽B、长和高C、宽和高14、主视图与俯视图（ A ）A、长对正B、高平齐C、宽相等15、主视图与左视图（ B ）A、长对正B、高平齐C、宽相等16、为了将物体的外部形状表达清楚，一般采用（ A ）个视图来表达。

A、三B、四C、五17、三视图是采用（ B ）得到的A、中心投影法B、正投影法C、斜投影法18、当一个面平行于一个投影面时，必（ B ）于另外两个投影面A、平行B、垂直C、倾斜19、当一条线垂直于一个投影面时，必（ A ）于另外两个投影面A、平行B、垂直C、倾斜20、物体上互相平行的线段，轴测投影（ A ）A、平行B、垂直C、无法确定21、正等轴测图的轴间角为（ A ）A、120°B、60°C、90°22、正等轴测图中，为了作图方便，轴向伸缩系数一般取（ C ）A、3B、2C、123、画正等轴测图的X、Y轴时，为了保证轴间角，一般用（ A ）三角板绘制A、30°B、45°C、90°24、在斜二等轴测图中，取一个轴的轴向变形系数为0.5时，另两个轴向变形系数为（ B ）A、0.5B、1C、225、根据组合体的组合方式，画组合体轴测图时，常用（ D ）作图。

A、切割法B、叠加法C、综合法 D，切割法、叠加法和综合法26、旋合长度代号分短、中、长三组，分别用字母代替，其中中等旋合长度用：NA 、N代替B 、S代替C、L代替27、一般用于受力不大且不常拆卸的场合的连接方法是（C）A、螺栓连接 B 、双头螺柱连接 C、螺钉连接28、标准直齿圆柱齿轮的齿顶高尺寸计算公式等于（B）A、ha=mzB、ha =mC、ha =1.25m29、普通螺纹的公称直径为螺纹的( A )。

A、大径B、中径C、小径30、普通螺纹的牙型为( A )。

A、三角形B、梯形C、锯齿形31、一对齿轮啮合时（C）38、看懂主、俯视图，想象出组合体的形状，找出错误的左视图 D 。

39、下列局部剖视图中，正确的画法是 B 。

A B C D40、下列四组视图中，主视图均为全剖视图，其中 A 的主视图有缺漏的线。

A B C. D二、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。

( √ )3、2：1是缩小比例。

( × )4、绘制机械图样时，尽量采用1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

( √ )6、丁字尺与三角板随意配合，便可画出65度的倾斜线。

( × )7、国家制图标准规定，可见的轮廓线用虚线绘制。

( × )8、国家制图标准规定，各种图线的粗细相同。

( × )9、制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。

(√ )10、图样中书写汉字的字体，应为长仿宋体。

( √ )11、画圆的中心线时，其交点可以是点画线的短画。

( × )12、当圆的直径过小时，可以用细实线来代替线点画线。

( √ )13、水平线的正面投影与X轴平行，水平投影反映线段的真实长度。

（√）14、正平面的正面投影积聚为直线。

（×）15、铅垂面的水平投影积聚成平行X轴的直线段。

（√）16、正投影的基本特性是实形性，积聚性和类似性。

（√）17、中心投影法是投射线互相平行的。

（×）18、水平线的水平投影反映真实长度。

（√）19、水平面的水平投影积聚为直线。

（×）20、点的三投影面体系中的位置，可以用坐标来表示。

（√）21、画线段的三面投影实质是作两端点的三面投影，然后同面投影连线。

（√）22、当一条直线垂直于投影面时，则在该面上反映实形性。

（×）23、为了简化作图，通常将正等轴测图的轴向变形系数取为1 （√）24、正等轴测图的轴间角可以任意确定（×）25、空间直角坐标轴在轴测投影中，其直角的投影一般已经不是直角了。

（√）26、形体中互相平行的棱线，在轴测图中仍具有互相平行的性质。

（√）27、形体中平行于坐标轴的棱线，在轴测图中仍平行于相应的轴测轴。

（√）28、画图时，为了作图简便，一般将变形系数简化1.这样在画正等轴测图时，凡是平行于投影轴的线段，就可以直接按立体上相应的线段实际长度作轴测图，而不需要换算。

（√）29、正等轴测图与斜二等轴测图的轴间角完全相同。

（×）30斜二等轴测图的画法与正等轴测图的画法基本相同，只是它们的轴间角和轴变形系数不同。

（√）31、当两形体邻接表面相切时，由于相切是光滑过渡，所以切线的投影不画。

√32、标注的尺寸不是定位尺寸就是定形尺寸。

×33、外螺纹的牙顶圆投影用粗实线表示，内螺纹的牙顶圆用细实线表示。

√34、在剖切平面通过螺杆的轴线时，对于螺栓、螺母均按剖切绘制。

而螺柱、垫圈、螺钉均按未剖绘制。

×35、在零件图中，不可见部分一般用虚线表示（√）36、在零件图中，必须画出主视图，其他视图可以根据需要选择（√）37、零件图的主视图应选择稳定放置的位置（√）38、在零件图中主要尺寸仅指重要的定位尺寸（×）39、主要尺寸要直接注出，非主要尺寸可按工艺或是形体注出（×）40、上、下偏差可正、可负、可为零（√）三．补全视图中所缺的图线：1、2、3、4、5、6、7、89、10、四、作图题：1、补画主视图2、补画俯视图3、补画左视图4、补画左视图5、补画俯视图6、补画俯视图7、补画左视图 8、补画俯视图9、补画左视图10、补画左视图五、读零件图回答问题：（一）看懂轴的零件图，并回答问题：1、本图使用了哪些表达方法？2、哪些表面粗糙度要求最高，哪些表面最低？3、看图说明下列形位公差和尺寸标记的含义：（二）、读泵轴零件图并填空：1．泵轴零件图共采用了____个图形，其中泵轴零件的主要结构用_____视图表达。

可以看出该轴由三段同轴的________组成；左面轴段上有____尺寸的孔，它们的相对位置尺寸是_____mm。

2．中段轴颈上开有一个_____，其结构形状用__________图进行表达，其长度尺寸为______mm，宽度尺寸为_______mm，深度尺寸为______mm，三个尺寸中公差值最小的是____ 尺寸，其表面粗糙度值为_________(注写单位)。

3．中间段轴的砂轮越程槽和右侧的螺纹退刀槽分别用______局部放大图_______表达，采用的比例_______为，意指______________图是____________图的_____倍。

4．右侧轴段的公称直径为_______mm，上偏差________mm，下偏差________mm，公差______。

5．键槽的两个侧面注有______________项目的位置公差要求，其基准要素是_______________________。

（三）看懂导套的零件图并填空。

1、导套零件的材料为 20 ，画图比例为 2:1 ，主视图采用的是半剖视图。

2、的基本尺寸为 35 ，基本偏差是 +0.034 ，最大极限尺寸是+0.050 ,最小极限尺寸是 35.034 ,公差是 0.016 。

3、导套表面粗糙度要求最高的表面是Φ22 +0.021，代号为。

4、越程槽3×0.5表示槽宽 3 ，槽深 0.5 ，槽的定位尺寸为 28 。

5、直径为∅38圆柱长为 42 ，其表面粗糙度的代号为6、直径为∅23的孔左端倒角为 1×45˚。

7、说明图中下列形位公差的意义:被测要素为外圆柱面。

基准要素为Φ22 +0.021内孔轴线。

公差项目为径向圆跳动，公差值为 0.005 。

0.4（四）看懂套的零件图并填空。

1.该零件的名称是套，材料是 HT150 ，绘图比例为 1：1 。

2.主视图采用的是全剖视图,B下面的图形为局部视图。

3.上方有5：1的图为 局部放大 图。

4.尺寸的基本尺寸为 45 ，基本偏差是 0 ，最大极限尺寸是 45 ， 最小极限尺寸是 44.084 ，公差是 0.016 。

5.该零件轴向的尺寸基准是 Φ100外圆柱左端面 ，径向的尺寸基准是 套的轴线 。

6.外圆7.套∅1008.说明图中下列形位公差的意义:被测要素为 Φ20内孔轴线 ，基准要素为 同轴度 ，公差值为 Φ0.01 。

（五）看懂轴的零件图并回答问题。

1.该零件的名称是 右出料斗旋转轴50 ，材料是 45 ，绘图比例为 1:1 。

2.主视图采用的是 局部 剖视图,主视图右边的图形为 左 视图。

3.上方有B-B 的图为 剖面 图。

4.尺寸的基本尺寸为 50 ，基本偏差是 -0.025 ，最大极限尺寸是 49.975 ，最小极限尺寸是 49.950 ，公差是 0.025 。

5.该零件轴向的尺寸基准是右端面，径向的尺寸基准是本件的轴线。

6.零件的右端面螺纹尺寸为M10×1-6H的螺距为 1 。

7.零件的右端面的倒角为 2×45˚。

8.套∅50的外圆面的表面粗糙度为 Ra1.6 。

9.说明图中下列形位公差的意义:被测要素为Φ60外圆右端面，基准要素为Φ50f7外圆轴线，公差项目为垂直度，公差值为 0.05 。

六．填表题：七．指出下各列各标注的含义：八．读装配图：（一）看懂溢流阀装配图，并回答下列问题：（1）该装配体的名称是＿＿＿＿＿，共有＿＿个零件组成，其中有＿＿种是标准件。

（2）该装配图共用＿＿＿个图形组成。

主视图采用了＿＿＿剖，剖切位置是＿＿＿＿，采用这种剖切方法的目的是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
