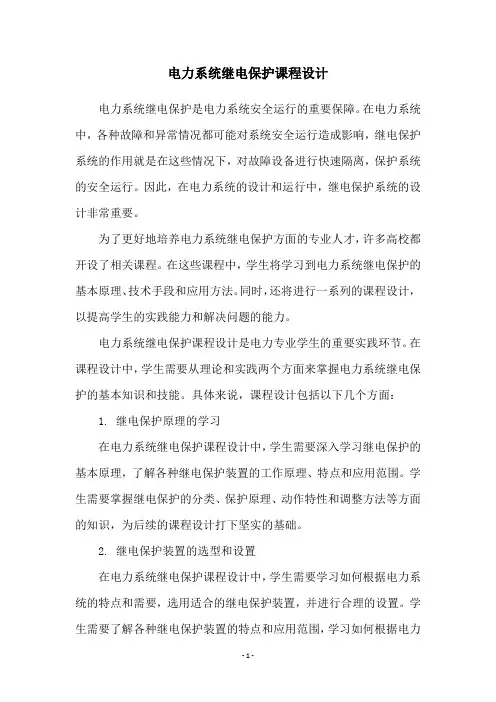

电力系统继电保护课程设计
电力系统继电保护课程设计电力系统继电保护是电力系统安全运行的重要保障。
在电力系统中，各种故障和异常情况都可能对系统安全运行造成影响，继电保护系统的作用就是在这些情况下，对故障设备进行快速隔离，保护系统的安全运行。
因此，在电力系统的设计和运行中，继电保护系统的设计非常重要。
为了更好地培养电力系统继电保护方面的专业人才，许多高校都开设了相关课程。
在这些课程中，学生将学习到电力系统继电保护的基本原理、技术手段和应用方法。
同时，还将进行一系列的课程设计，以提高学生的实践能力和解决问题的能力。
电力系统继电保护课程设计是电力专业学生的重要实践环节。
在课程设计中，学生需要从理论和实践两个方面来掌握电力系统继电保护的基本知识和技能。
具体来说，课程设计包括以下几个方面：1. 继电保护原理的学习在电力系统继电保护课程设计中，学生需要深入学习继电保护的基本原理，了解各种继电保护装置的工作原理、特点和应用范围。
学生需要掌握继电保护的分类、保护原理、动作特性和调整方法等方面的知识，为后续的课程设计打下坚实的基础。
2. 继电保护装置的选型和设置在电力系统继电保护课程设计中，学生需要学习如何根据电力系统的特点和需要，选用适合的继电保护装置，并进行合理的设置。
学生需要了解各种继电保护装置的特点和应用范围，学习如何根据电力系统的电气参数和负荷特性，进行继电保护装置的参数设置。
3. 继电保护系统的实验设计在电力系统继电保护课程设计中，学生需要进行一系列的实验设计，以加深对电力系统继电保护的认识和理解。
学生需要设计各种继电保护实验，如过电压保护实验、欠电压保护实验、过电流保护实验等，通过实验检验继电保护装置的动作特性和调整方法。
4. 继电保护系统的故障分析和处理在电力系统继电保护课程设计中，学生需要学习如何分析和处理继电保护系统中的各种故障和异常情况。
学生需要了解故障的种类和发生原因，学习如何进行故障诊断和处理，以确保电力系统的安全运行。
电网继电保护及安全自动装置的配置选型原则
电网继电保护及安全自动装置的配置选型原则电网继电保护及安全自动装置是现代电网运行的紧要保障。
在电力系统运行中，继电保护和安全自动装置可以适时监测线路、变压器和其他设备的异常情况，并快速切除故障电源，保障电力系统的稳定运行。
本文将探讨电网继电保护及安全自动装置的配置选型原则。
1. 继电保护及安全自动装置的目的继电保护及安全自动装置是为了保证电力系统的牢靠性，防止涟漪效应和互感耦合效应的影响，确保设备的安全性，保障电力系统在突发情况下的安全运行。
在配置选型时，继电保护及安全自动装置的目的是必需明确的，这也是最基本的考虑因素之一、2. 电力系统的运行特点电力系统的运行特点是我们在配置继电保护及安全自动装置时必需了解的另一个关键因素。
电力系统的运行特点与其结构紧密相关，重要包括电压级别、电流、频率、断路容量、接地方式以及各种设备的型号、容量等方面。
只有充分了解这些运行特点，才能对继电保护及安全自动装置进行精准配置。
3. 继电保护及安全自动装置的选型在进行继电保护及安全自动装置的选型时，需要考虑以下几个方面：3.1 设备类型和数量电力系统中设备的类型和数量直接决议了所需的继电保护及安全自动装置的种类和数量。
一般情况下，继电保护和安全自动装置的种类和数量不仅要充足电力系统运行的需要，还要考虑故障判定精准度、响应速度、牢靠稳定等方面。
3.2 故障类型和位置电力系统中常见的故障类型包括过电压、欠电压、短路、接地故障等，而故障位置则是指故障发生在电力系统中哪个位置。
针对不同类型的故障和不同位置的故障，需要选用不同的继电保护及安全自动装置。
3.3 牢靠性和安全性在继电保护及安全自动装置的选型过程中，必需考虑其牢靠性和安全性。
这是特别紧要的，由于一旦显现故障，必需保证继电保护及安全自动装置能够正常运行，并且其配置方案不能提高电力系统的故障率。
3.4 经济性和可操作性在选用继电保护及安全自动装置时，需要考虑它的经济性和可操作性。
辽宁电网继电保护和安全自动装置配置选型原则(解析)
辽宁电网继电保护和安全自动装置配置选型原则国网辽宁省电力有限公司2018年1月目次前言 .......................................................... - 1 -1 范围.......................................................... -2 -2 规范性引用文件................................................ - 2 -3 基本原则...................................................... - 3 -4 线路保护...................................................... - 7 - 5继电保护通道................................................. - 13 -6 断路器保护和短引线保护....................................... - 14 -7 母线及失灵保护............................................... - 15 -8 母联（分段）保护............................................. - 16 -9 高压并联电抗器保护........................................... - 17 -10 变压器保护.................................................. - 17 -11 66kV及以下其他设备保护..................................... - 18 -12 动态记录装置................................................ - 19 -13 故障测距系统................................................ - 22 -14 操作箱及电压切换箱.......................................... - 22 -15 电压并列.................................................... - 25 - 16安全自动装置................................................ - 25 - 17继电保护设备在线监视与分析功能模块.......................... - 27 - 18 智能站及智能二次设备........................................ - 28 - 19相关设备及回路要求.......................................... - 30 -前言为指导电网新（改、扩）建、技改工程的继电保护专业前期工作，规范辽宁电网常规、智能变电站及并网电厂涉网部分的继电保护和安全自动装置及相关辅助设备的配置和选型，满足辽宁电网可持续健康发展要求，保证电力系统的安全稳定运行，特制定《辽宁电网继电保护和安全自动装置配置选型原则》。
电气工程中的电力设备选型与管理的最佳实践
电气工程中的电力设备选型与管理的最佳实践在电气工程领域，电力设备的选型与管理是至关重要的环节。
正确的选型和有效的管理不仅能够确保电力系统的稳定运行，提高供电质量，还能降低成本、延长设备使用寿命，并保障人员和设备的安全。
本文将深入探讨电力设备选型与管理的最佳实践，以期为相关从业者提供有益的参考。
一、电力设备选型的关键因素1、负载需求评估在选型之前，首先需要对负载的类型、大小、功率因数等进行详细评估。
这包括了解负载的稳态特性和动态特性，例如是否存在冲击性负载、是否有谐波产生等。
只有准确掌握负载需求，才能选择合适容量和性能的电力设备，避免出现过载或欠载运行的情况。
2、电压等级与频率根据电力系统的电压等级和频率要求，选择与之匹配的电力设备。
不同地区和不同应用场景可能存在不同的电压和频率标准，必须确保所选设备能够在给定的电气条件下正常工作。
3、环境条件设备的运行环境对其性能和寿命有重要影响。
例如，高温、高湿度、多尘、腐蚀性气体等恶劣环境条件需要选择具有相应防护等级和特殊设计的电力设备。
此外，还需考虑设备的安装位置和空间限制，以确保其能够合理安装和维护。
4、可靠性与稳定性电力设备的可靠性和稳定性是关键指标。
应选择具有良好口碑和成熟技术的品牌和厂家，参考其产品的历史运行数据和用户评价。
同时，关注设备的关键部件和制造工艺，以确保在长期运行中能够保持稳定性能，减少故障发生的概率。
5、效率与节能随着能源成本的不断上升和对节能环保的要求日益严格，选择高效率和节能型的电力设备成为重要考量因素。
例如，高效变压器、节能电机等能够降低能源损耗，提高系统的整体效率，从而降低运行成本。
6、维护与升级便利性在选型时，要考虑设备的维护和升级便利性。
易于维护的设备可以减少停机时间和维修成本，而具有良好升级扩展性的设备能够适应未来系统的发展和变化，延长设备的使用价值。
二、电力设备选型的具体类型与要点1、变压器选型变压器是电力系统中的重要设备，其选型应重点考虑容量、电压比、短路阻抗、绝缘等级等参数。
《电力装置的继电保护和自动装置设计规范》要点解读
二、继电保护
（14）、对220 ~500 kV 断路器三相不一敛，应尽量采用断 路器本体的三相不一致保护，而不再另外设置三相不一致保护 ；如断路器本身无三相不一致保护，则应为该断路器配置三相 不一致保护； （15）、跳闸出口应能自保持，直至断路器断开。自保持宜 由断路器的操作回路来实现。
二、继电保护
二、继电保护
（11）、保护装置必须具有故障记录功能，以记录保护的动 作过程，为分析保护动作行为提供详细、全面的数据信息，但 不要求代替专用的故障录波器。 保护装置故障记录的要求是： a）记录内容应为故障时的输入模拟量和开关量、输出开关量 、动作元件、动作时间、返回时间、相别； b）应能保证发生故障时不丢失故障记录信息； c）应能保证在装置直流电源消失时，不丢失己记录信息。 （12）、使用于220 kV 及以上电压的电力设备非电量保护应 相对独立，并具有独立的跳闸出口回路； （13）、继电器和保护装置的直流工作电压，应保证在外部 电源为80%~ 115%额定电压条件下可靠工作；
二、继电保护
（8）、1 MW 以上的发电机，宜装设复合电压（包括负序电 压及线电压）起动的过电流保护。灵敏度不满足要求时可增设 负序过电流保护； （9）、50MW 及以上的发电机，宜装设负序过电流保护和单 元件低压起动过电流保护； （10）、自并励（无串联变压器）发电机，宜采用带电流记 忆（保持）的低压过电流保护； （11）、对水轮发电机，应装设过电压保护，其整定值根据 定子绕组绝缘状况决定，过电压保护宜动作于解列灭磁； （12）、定子绕组非直接冷却的发电机，应装设定时限过负 荷保护，保护接一相电流，带时限动作于信号； （13）、对不对称负荷、非全相运行及外部不对称短路引起 的负序电流，应按规定装设发电机转子表层过负荷保护；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力设备的电力系统的继电保护装置的选型
与配置
一、引言
随着电力系统的不断发展与进步，电力设备的正常运行变得更加重要。
电力系统中的继电保护装置在保护电力设备的安全稳定运行方面
起着至关重要的作用。
本文将详细探讨电力设备的电力系统继电保护
装置的选型与配置。
二、继电保护装置的作用
继电保护装置主要用于检测电力系统中可能出现的故障及异常情况，并及时采取保护措施，防止电力设备因故障而受到损坏。
继电保护装
置能够实时监测电力设备的电流、电压等参数，一旦检测到异常情况，就会触发保护动作，切断电路或采取其他措施，确保电力设备的安全
运行。
三、继电保护装置的选型原则
1. 可靠性：继电保护装置的可靠性是选型的首要原则。
保护装置要
能够准确快速地检测到故障，并及时采取相应的保护动作，确保电力
设备的安全运行。
2. 灵敏性：继电保护装置的灵敏性决定了它能否及时发现异常情况。
选型时应根据不同电力设备的需求，采用灵敏度较高的保护装置，以
确保故障得以及时检测和保护。
3. 适应性：继电保护装置应能适应不同类型的电力设备和电力系统的需求。
不同的电力设备和电力系统可能存在不同的故障模式，选型时应考虑到这些特点，选择能够适应不同需求的保护装置。
4. 兼容性：继电保护装置需要与其他电力设备和系统进行整合。
在选型时，应考虑到保护装置与电力设备之间的兼容性，确保它们能够有效地配合工作。
四、继电保护装置的配置
继电保护装置的配置是根据电力设备和电力系统的具体要求来进行的。
一般情况下，继电保护装置的配置应包括以下几个方面：
1. 电流保护：电流保护是最基本的继电保护功能之一。
它能够监测电流参数，一旦电流异常超过设定值，保护装置将触发保护动作，切断电路或采取其他措施。
2. 过电流保护：过电流保护是针对电力设备因过载或短路故障而引起的电流异常情况进行保护。
保护装置应根据电力设备的额定电流和故障电流特性进行配置，确保能够及时检测并切断电路。
3. 过压保护和欠压保护：过压和欠压保护是保护电力设备免受过高或过低电压的影响。
保护装置应能够实时监测电压参数，并在电压异常情况下触发保护动作，确保电力设备的安全运行。
4. 频率保护：频率保护是针对电力系统频率异常的保护措施。
过高或过低的频率都可能对电力设备造成损害，保护装置应能够迅速检测并采取相应的保护动作。
5. 接地保护：接地保护是保护电力设备免受接地故障引起的电流异
常的保护措施。
保护装置应能够及时检测接地电流，一旦检测到异常
情况，及时切断电路。
6. 温度保护：温度保护是保护电力设备免受过高温度的影响。
保护
装置应能够监测设备的温度参数，并在温度异常情况下采取相应的保
护措施。
五、结论
电力设备的电力系统继电保护装置的选型与配置对于保障设备的安
全稳定运行至关重要。
在选型和配置时，应考虑到保护装置的可靠性、灵敏性、适应性和兼容性，同时根据不同的电力设备和电力系统的需
求进行配置。
通过合理选择和配置继电保护装置，可以有效预防电力
设备故障，延长设备的使用寿命，提高电力系统的可靠性和稳定性。
