手机纳米镀膜防水设备设备操作说明

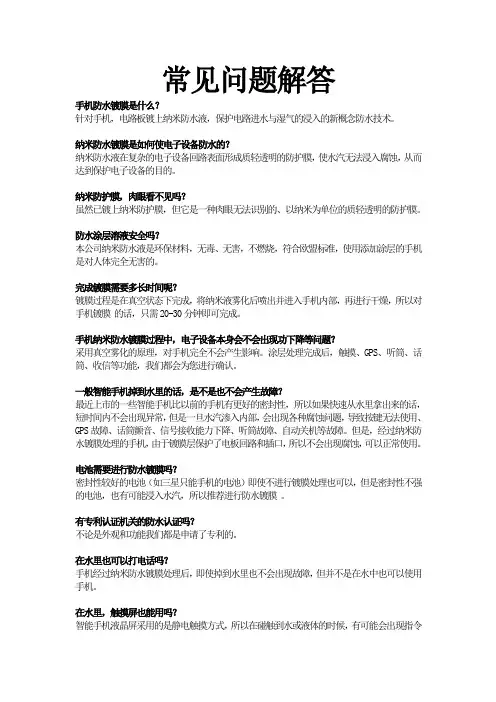

手机防水设备纳米镀膜机常见问题问答
常见问题解答手机防水镀膜是什么？针对手机，电路板镀上纳米防水液，保护电路进水与湿气的浸入的新概念防水技术。
纳米防水镀膜是如何使电子设备防水的？纳米防水液在复杂的电子设备回路表面形成质轻透明的防护膜，使水汽无法浸入腐蚀，从而达到保护电子设备的目的。
纳米防护膜，肉眼看不见吗？虽然已镀上纳米防护膜，但它是一种肉眼无法识别的、以纳米为单位的质轻透明的防护膜。
防水涂层溶液安全吗？本公司纳米防水液是环保材料，无毒、无害，不燃烧，符合欧盟标准，使用添加涂层的手机是对人体完全无害的。
完成镀膜需要多长时间呢？镀膜过程是在真空状态下完成，将纳米液雾化后喷出并进入手机内部，再进行干燥，所以对手机镀膜的话，只需20-30分钟即可完成。
手机纳米防水镀膜过程中，电子设备本身会不会出现功下降等问题？采用真空雾化的原理，对手机完全不会产生影响。
涂层处理完成后，触摸、GPS、听筒、话筒、收信等功能，我们都会为您进行确认。
一般智能手机掉到水里的话，是不是也不会产生故障？最近上市的一些智能手机比以前的手机有更好的密封性，所以如果快速从水里拿出来的话，短时间内不会出现异常，但是一旦水汽渗入内部，会出现各种腐蚀问题，导致按键无法使用、GPS故障、话筒颤音、信号接收能力下降、听筒故障、自动关机等故障。
但是，经过纳米防水镀膜处理的手机，由于镀膜层保护了电板回路和插口，所以不会出现腐蚀，可以正常使用。
电池需要进行防水镀膜吗？密封性较好的电池（如三星只能手机的电池）即使不进行镀膜处理也可以，但是密封性不强的电池，也有可能浸入水汽，所以推荐进行防水镀膜。
有专利认证机关的防水认证吗？不论是外观和功能我们都是申请了专利的。
在水里也可以打电话吗？手机经过纳米防水镀膜处理后，即使掉到水里也不会出现故障，但并不是在水中也可以使用手机。
在水里，触摸屏也能用吗？智能手机液晶屏采用的是静电触摸方式，所以在碰触到水或液体的时候，有可能会出现指令错误（并非故障）。
而且在水下，是有压力的，所以是不能进行触摸使用的。
镀膜机操作说明书
(3)半自动操作：换完钨丝、铝丝、关上门后，在触摸屏上面按住自动按钮不放，几秒钟后，按钮会在自动和半自动之间转换，将按钮调至半自动，然后按下控制面板左边的自动按钮。程序会自动控制到J6灯亮（显示屏上会显示不停闪动的可镀），需手动操作整个蒸发过程，以及剩余操作。
7.漏气的排查：主要是在粗抽或者精抽时会出现真空度一直抽不上去的现象。一般需要一人盯住真空计上面的真空度，另外一人根据当时工作的泵在其各个接口处滴撒乙醇，乙醇滴到哪个接口时真空度急剧上升则说明该阀门漏气。
镀膜机日常维护：
1.镀膜机的粗抽泵油和扩散泵油一般3个月换一次：都得拆开用乙醇擦洗，然后换新油。
2.镀膜机的腔体在每次真镀上产品前必须对铝屑等杂质进行清扫。腔体的不锈钢挡板需2周左右用烧碱洗一次。挡板清洗后，第一次真镀以前，要手动抽真空半小时左右，以将挡板上的水汽及其它的可挥发杂质除掉。
3.镀膜机的蒸发工艺参数设定：从电压上来说，蒸发过程分为1.预热；2.熔融；3.蒸发3个过程；从时间上来说蒸发过程分为1.预热；2.熔融；3.熔融保持4.蒸发5.蒸发保持等5个阶段。一般来说，电压的设定按照过程要逐渐增大，但是最大为6.0V。电压与各个时间的设定值要需要参照镀出来的产品是否发黄、飞铝等问题来调整。（蒸发与蒸发保持阶段的时间与压力的减小一般不造成真镀后的产品附着力不佳的情况。
2.水路开启：打开楼上冷却塔的扇叶冷凝。
3.电路开启：检查电柜箱的闸刀是否送上（一般情况下是送上的），开启镀膜机右边的电源总闸——调至ON档位，在镀膜机正上面的控制面板上，按下电源控制，开启真空计、按下粗抽泵，开启前置阀，检查水泵是否在工作，水路是否通畅，过几分钟至J1灯亮后开启扩散泵。待扩散泵开启约45Min后可以进行真镀操作。
镀膜机安全技术操作规程（三篇）
镀膜机安全技术操作规程镀膜机是一种常用的表面涂覆设备，用于给物体表面增加一层薄膜，提高其耐磨、防腐蚀等性能。
由于涉及到化学物品和高温等危险因素，因此在操作镀膜机时必须严格遵守安全技术操作规程，以确保操作人员和设备的安全。
以下是镀膜机的安全技术操作规程，共计2000字。
一、使用前的准备工作1.操作人员必须接受相关的安全培训和操作指导，熟悉设备的结构和工作原理。
2.检查设备的各个部位，如输送带、喷涂系统、加热系统等，确保其正常运行，并进行必要的维护和保养。
3.确认所有的安全设施完好，如安全门、安全防护网、紧急停机按钮等。
二、穿戴个人防护装备1.操作人员必须穿戴适当的个人防护装备，如安全帽、安全鞋、护目镜、防护手套等。
2.针对具体镀膜材料和工艺，选择合适的防护服和口罩。
三、操作过程中的安全控制1.在操作镀膜机前，必须确保操作区域的绝对干燥，以避免与湿气产生反应或发生事故。
2.严禁在操作过程中穿插其他人员或随意接近设备。
3.确保机器运行稳定后再进行下一步操作，以免因异常造成安全事故。
4.操作人员必须时刻关注设备运行状态，发现异常情况及时采取应急措施，如关闭设备、紧急停机等。
5.禁止在操作过程中使用手机等与操作无关的电子设备。
6.严禁将任何非操作材料放入喷涂系统，以避免发生化学反应或堵塞设备。
四、应急措施和事故处理1.设备操作过程中，如发现异常燃烧、爆炸或其他突发事故，应第一时间切断电源，并立即报警和呼叫专业人员进行应急处理。
2.若发生泄漏、溢出等事故，应密切关注涉及范围的浓度是否达到爆炸或有毒的程度，确保工作区域的人员安全，及时进行清理和处理。
3.在事故处理中，操作人员必须穿戴好个人防护装备，并按照应急预案进行处置，有条件的情况下可启动应急喷淋系统或其他应急设备。
五、日常维护和保养1.设备日常维护和保养必须由专业人员进行，如定期检查设备运行情况、清理设备内部、更换易损件等。
2.定期组织设备的安全检查和保养记录，及时处理设备的故障和隐患，确保设备的正常运行和使用安全。
手机防水设备操作方法
手机防水设备操作方法手机防水设备操作方法：随着科技的发展，越来越多的手机具备了防水功能，这使得我们在使用手机时更加放心，特别是在户外活动或者水上运动中。
下面是手机防水设备的操作方法：1. 了解手机的防水等级：不同型号的手机具备不同的防水等级，这些等级通过IP加以表示。
IP水密防护等级由两位数字组成，第一位数字表示尘埃防护等级，第二位数字表示液体防护等级。
例如，IP67代表手机对尘埃具有很好的防护，并且可以在1米深的水下使用30分钟。
2. 注意使用时间和深度：手机防水设备是有时间和深度限制的，根据不同型号的手机，使用时间和深度都可能有所不同。
所以，在使用之前，务必查看手机的说明书，了解手机的防水性能，避免超时或者超深使用引起水渗透。
3. 不要在高温环境使用：尽管手机具备了防水功能，但是还是不建议在高温环境下使用，比如炎热的夏天或者直接曝晒在阳光下。
高温可能导致手机部件膨胀，进而降低防水性能，甚至造成损坏。
4. 防止水溅入：虽然手机具备防水功能，但是并不代表可以任意将手机浸入水中。
使用手机时，尽量避免出现水溅入的情况，比如避免在洗澡、游泳等活动中使用手机，以免造成损坏。
5. 注意清洁：手机防水设备在遇到水后，需要及时进行清洗和干燥。
因为水中可能存在化学物质，如果长时间不清洗，这些物质可能会对手机产生腐蚀作用。
使用手机后，可以用柔软的湿布擦拭手机表面，保持干净。
6. 防止倒灌进水：手机具备了防水功能，但是这并不意味着可以倒过来放在水中。
在使用手机时，要注意避免倒置，以免水倒灌进入手机。
7. 不要频繁开关机：频繁开关机可能会导致手机的防水性能受损。
所以，在正常使用时，避免频繁的开关机，以保护手机的防水功能。
8. 使用专用保护壳：为了进一步加强手机的防水功能，可以使用专用的手机防水保护壳。
这种保护壳能够有效地增加手机的防水性能，避免水渗透。
总之，手机防水设备为我们的生活带来了方便和安全。
在使用时，我们要注意了解手机的防水等级，并按照说明书的操作规范使用手机。

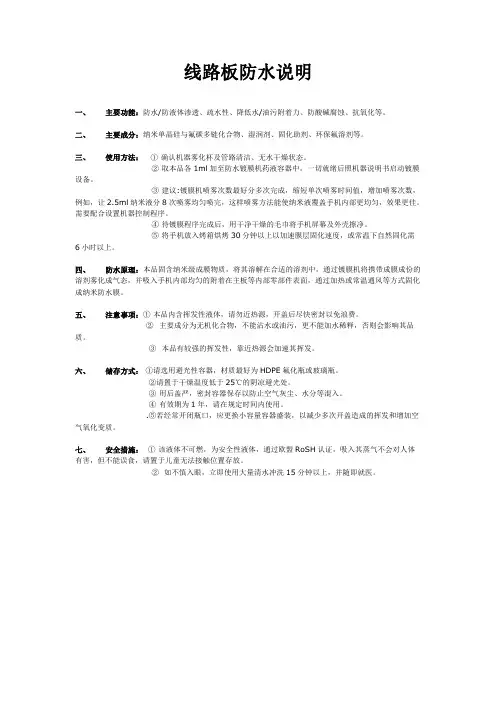

线路板防水说明
线路板防水说明一、主要功能：防水/防液体渗透、疏水性、降低水/油污附着力、防酸碱腐蚀、抗氧化等。
二、主要成分：纳米单晶硅与氟碳多链化合物、湿润剂、固化助剂、环保氟溶剂等。
三、使用方法：①确认机器雾化杯及管路清洁、无水干燥状态。
②取本品各1ml加至防水镀膜机药液容器中，一切就绪后照机器说明书启动镀膜设备。
③建议:镀膜机喷雾次数最好分多次完成，缩短单次喷雾时间值，增加喷雾次数，例如，让2.5ml纳米液分8次喷雾均匀喷完，这样喷雾方法能使纳米液覆盖手机内部更均匀，效果更佳。
需要配合设置机器控制程序。
④待镀膜程序完成后，用干净干燥的毛巾将手机屏幕及外壳擦净。
⑤将手机放入烤箱烘烤30分钟以上以加速膜层固化速度，或常温下自然固化需6小时以上。
四、防水原理：本品固含纳米级成膜物质，将其溶解在合适的溶剂中，通过镀膜机将携带成膜成份的溶剂雾化成气态，并吸入手机内部均匀的附着在主板等内部零部件表面，通过加热或常温通风等方式固化成纳米防水膜。
五、注意事项：①本品内含挥发性液体，请勿近热源，开盖后尽快密封以免浪费。
②主要成分为无机化合物，不能沾水或油污，更不能加水稀释，否则会影响其品质。
③本品有较强的挥发性，靠近热源会加速其挥发。
六、储存方式：①请选用避光性容器，材质最好为HDPE氟化瓶或玻璃瓶。
②请置于干燥温度低于25℃的阴凉避光处。
③用后盖严，密封容器保存以防止空气灰尘、水分等混入。
④有效期为1年，请在规定时间内使用。
.⑤若经常开闭瓶口，应更换小容量容器盛装，以减少多次开盖造成的挥发和增加空气氧化变质。
七、安全措施：①该液体不可燃，为安全性液体，通过欧盟RoSH认证，吸入其蒸气不会对人体有害，但不能误食，请置于儿童无法接触位置存放。
②如不慎入眼，立即使用大量清水冲洗15分钟以上，并随即就医。

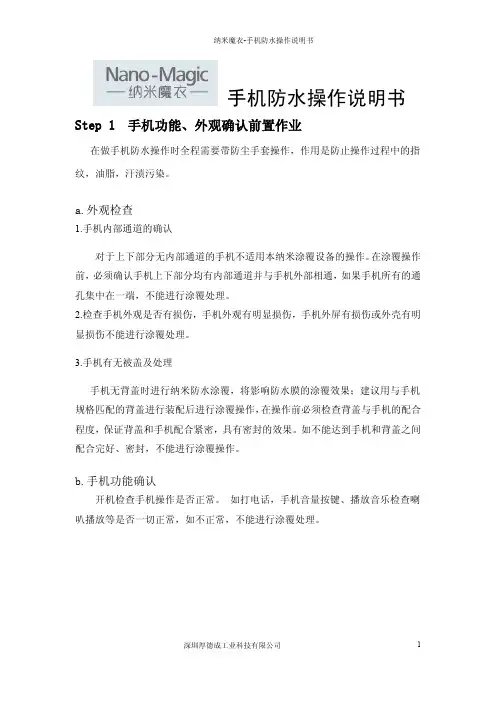

纳米魔衣-手机防水操作说明书
手机防水操作说明书Step1手机功能、外观确认前置作业在做手机防水操作时全程需要带防尘手套操作，作用是防止操作过程中的指纹，油脂，汗渍污染。
a.外观检查1.手机内部通道的确认对于上下部分无内部通道的手机不适用本纳米涂覆设备的操作。
在涂覆操作前，必须确认手机上下部分均有内部通道并与手机外部相通，如果手机所有的通孔集中在一端，不能进行涂覆处理。
2.检查手机外观是否有损伤，手机外观有明显损伤，手机外屏有损伤或外壳有明显损伤不能进行涂覆处理。
3.手机有无被盖及处理手机无背盖时进行纳米防水涂覆，将影响防水膜的涂覆效果；建议用与手机规格匹配的背盖进行装配后进行涂覆操作，在操作前必须检查背盖与手机的配合程度，保证背盖和手机配合紧密，具有密封的效果。
如不能达到手机和背盖之间配合完好、密封，不能进行涂覆操作。
b.手机功能确认开机检查手机操作是否正常。
如打电话，手机音量按键、播放音乐检查喇叭播放等是否一切正常，如不正常，不能进行涂覆处理。
图1.外观检查图2.功能确认c.登记手机串码（此过程只为登记用）手机键盘上按0#06#，会显示手机串码。
图1.手机键盘上输入*#06#图2..手机屏幕显示串码d.将手机关机图3.手机关机Step2手机内外部全面清洁脱脂流程a.手机表面清洁脱脂在手机清洁脱脂及后面的涂覆及烘干过程中需保证手机在关机状态。
使用手机专用清洁剂将手机外部做全面性清洁脱脂。
将清洁剂滴至手机表面上并利用专用擦拭布上以一湿一干实施手机外部清洁脱脂。
图1.喷专用清洁剂于手机上图2.正面清洁图3.反面清洁图4.喷专用清洁于专用擦拭布上图5.以一干一湿方式清洁b.手机边框加强清洁脱脂将专用擦拭布涂上专用清洁剂清洁手机边框处，尤其是电源、音量开关处等加强清洁。
图1.加强电源孔清洁脱脂图2.加强电源键清洁脱脂图3.加强侧边清洁脱脂图4.加强音量键清洁脱脂c.最后确认全面检查手机是否还有异物图1.检查表明清洁度Step3手机防水涂覆流程a选择合适尺寸的气密封泡棉垫片根据各品牌手机尺寸而选择所需的气密封片，并将手机套入气密封垫片中，请注意手机上的按键、空洞均需避开，不能遮蔽以免影响涂覆效果。
镀膜设备操作规程
镀膜设备操作规程镀膜设备操作规程一、镀膜线旋转A型架操作1、操作1.1、开机：上下片台旋转A型架的电源取自上下片台相应的急停开关后，当上下片台正常工作时，合上旋转A型架控制箱内的空气开关，上下片台旋转A型架即可得电工作。
1.2、A型架选择：旋动A型架控制柜上的A型架选择旋钮，选择1号架和2号架，则选定的A型架可以工作。
下片台A 型架控制箱，此旋钮只有一个有效位置。
1.3、前进后退：按动A型架控制柜上的相应按钮，1号架或2号架就会相应地向南或向北移动。
松开按钮，A型架会缓慢停止。
当A 型架移动到限位时，A型架会自动停止。
1.4、对位：当A型架运动到限位时，只能退回，不能继续前进。
如果位置不对，将A型架返回，再次无停顿地前行至自然停止即可。
当A型架运动到装卸位时，HEGLA操作屏上相应的A型架到位（rack in position）灯点亮，表明A型架确实到位，可以进行上片操作。
1.5、当上下片台机械手在对A型架进行取片的过程中，不可移动该A型架。
1.6、强行：强行按钮只在维修时使用。
1.7、关机：关闭控制箱中的空气开关；当上下片台关机时，A型架将自动关机。
2、注意事项2.1、A型架运动到装卸位并准备进行装卸时，必须将固定销销上。
2.2、移动A型架时必须注意观察A型架的实际位置，不要使A型架冲出限位。
2.3、在A型架上放置空箱时需要注意：2.3.1 A型架中部，即旋转部位，严禁垫放木块或其他支撑；2.3.2其他位置垫放支撑不得高于固定支撑；2.3.3检查空箱是否按照A型架固定支撑的位置垫放马粪纸；2.3.4移动过程中，必须保持A型架AB面固定，插上插销后方可进行。
二、镀膜线上片台操作1、开机首先将电源柜主电源开关（MAIN SWITCH）旋转到1位，然后按下电源控制启动按钮（CONTROL POWER ON）。
此时电源柜顶部左侧红色指示灯不停地闪，大约一分钟后，红色指示灯熄灭，电源柜顶部右侧和操作控制台的红色和绿色指示灯同时亮，按下复位键（RESET EMO），红色指示灯熄灭，绿色指示灯仍亮，显示进入自动控制状态（如果电源柜顶部右侧和操作控制台的红色指示灯熄灭，而黄色指示灯仍亮，说明进入手动状态）。
纳米镀膜机原理
纳米镀膜机原理
纳米镀膜机原理是利用真空粒子纳米吸附技术，将防水纳米材料均匀地附在手机部件的内外表面，形成一层高分子纳米防水涂层膜。
这一层膜非常薄，比头发丝还薄10-6，可以保护手机主板不被烧坏，防止主板资料丢失。
在操作过程中，手机需要放在一个完全封闭的储机仓内，通过真空雾化机形成真空高压环境。
然后，将注入的纳米防水液真空雾化升华至汽态，同时机器内部运行真空雾化循环，使纳米防水液气体能覆盖到该设备内部的每一个部位。
气体冷却之后就能逐渐形成纳米防水涂层，让手机内外所有与雾化液接触面都附上一层纳米涂层。
通过以上方式，纳米镀膜机可以在不拆机的情况下，为手机提供防水保护。
这种技术不仅可以用于手机，还可以应用于其他需要防水保护的电子产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RN-JGL04A 金刚狼防水王
使
用
手
册
目录
第一章安全规则
第二章机器规格
第三章操作规程
第四章注意事项
第五章常见故障处理
第一章安全指示
为了你的个人安全，请仔细阅读本手册。
并熟知机器的使用与注意事项，以及与机器相关的潜在性危险。
A、请在使用本机前认真阅读说明书。
B、本系统工作电源为电压（AC220V）使用时一定要注意用电安全！（注：控制系统为安全电压DC24V）
C、机器的任何部件均有可能对人身造成伤害。
作业时必须确保机器处于安全状态。
D、通风要良好，远离金属粉屑污染源，以免灰尘及金属粉屑进入开关电源、PLC及继电器内造成短路，使机器无法正常使用。
E、要远离强电磁辐射源，防止电磁干扰，造成机器产生误动作。
F、本机采用第三种接地方式接地，且必须保持接地良好，不良的接地有可能造成设备损坏或危及人身安全。
G、本机调试及操作只允许一人一机。
第二章设备规格
2.1气动控制及执行部件采用DELIXI及SMC部件2.2本机规格：
机器尺寸：
长:48CM
宽:48CM
高:91CM
重量:约48KG
电源：单线220V
第三章：操作规程
3.1检查设备
1.安装电源线，电源指示灯亮，打开电源开关，如（图一）画面。
图一
2.进入操作显示画面（如图二）
图二
3.点击“参数设定”后，弹出模式窗口（如图三），检查设备参数是否正常。
图三
4.点击“手动画面”后，弹出模式窗口（如图四），检查设备是否正常工作。
例如可长按“大舱喷雾”检查大舱是否正常喷雾。
图四
3.2手机镀膜操作步骤
1.检查手机各功能是否正常，然后用清洁布擦拭表层污垢。
2启动“除尘”开关，然后用除尘管对手机进行深层清洁。
3.将清洁后的手机插入EV A泡棉夹具内，请选择合适的夹具，手机和夹具之间不能有缝隙，目测不漏光，请注意避开手机上的按建和卡槽洞，不能遮蔽，以免影响涂层效果。
4.将插入手机的EV A泡棉夹具放入雾化仓。
5.根据手机屏幕大小分别在A、B舱内的物化杯中加入适量的纳米液（建议一边加入约0.8ml，手机屏幕小于5寸的做两遍，手机屏幕大于5寸的做三遍）
6.关闭盖子，扣上锁扣，点“启动”开关，设备开始工作。
（一个工作时间约4分钟）
7.当设备停止工作后，打开锁扣，长按“强排”排出气体，盖子慢慢打开。
8.在所有镀膜次数工作完成后，取出手机，点“加热”开关，把手机放入加热舱烘干，烘烤时间约10分钟。
3.3平板电脑镀膜操作步骤
1.检查平板电脑各功能是否正常，然后用清洁布擦拭表层污垢。
2.启动“除尘”开关，然后用除尘管对平板电脑进行深层清洁。
3.把平板电脑放入大舱内的托盘上面。
4.将操作显示屏上面的工作指令调成大舱工作模式。
（如下图）
5.在雾化杯内加入适量纳米液，并关闭盖子，扣上锁扣，点“启动”开关，设备开始工作。
6.当设备停止工作后，打开锁扣，长按“强排”排出气体，盖子慢慢打开。
7.取出平板电脑，点“加热”开关，把平板电脑放入加热舱烘干，烘烤时间15分钟。
注：平板电脑只起到表面防水，整机不防水。
