钢铁材料及热处理 SS
钢的热处理
奥氏体化也是形核和长大
的过程，分为四步。现以
共析钢为例说明：
钢坯加热
第一步 奥氏体晶核形成：首先在与Fe3C相界形核。 第二步 奥氏体晶核长大： 晶核通过碳原子的扩散向
和Fe3C方向长大。
第三步 残余Fe3C溶解: 铁素体的成分、结构更接近于 奥氏体，因而先消失。残余的Fe3C随保温时间延长继 续溶解直至消失。
第四步 奥氏体成分均匀 共析钢奥氏体化曲线（875℃退火）
化：Fe3C溶解后，其所
℃
温 度
，
在部位碳含量仍很高，
通过长时间保温使奥氏
体成分趋于均匀。
2 钢在冷却时的转变
冷却是热处理更重要的工序。 一、过冷奥氏体的转变产物及转变过程 处于临界点A1以下的奥氏体称过冷奥氏体。过冷奥
氏体是非稳定组织，迟早要发生转变。随过冷度不 同，过冷奥氏体将发生珠光体转变、贝氏体转变和 马氏体转变三种类型转变。 现以共析钢为例说明：
能的主要特点。
马氏体的硬度主要 取决于其含碳量。
含碳量增加，其硬 度增加。
C%
马氏体硬度、韧性与含碳量的关系
当含碳量大于0.6%时，其硬度趋于平缓。
合金元素对马氏体硬度的影响不大。
3 过冷奥氏体转变产物（共析钢）
转变 转变 形成温 转变 类型 产物 度， ℃ 机制
显微组织特征
获得 HRC 工艺
⑵ 对于过共析钢，用于消除网状二次渗碳体，为球 化退火作组织准备。
⑶ 普通件最终热处 理。
要改善切削性能， 低碳钢用正火，中 碳钢用退火或正火, 高碳钢用球化退火.
合适切削加工硬度
热处理与硬度关系
5 钢的淬火
淬火是将钢加热到临界点以上，保温后以大于Vk速 度冷却，使奥氏体转变 为马氏体的热处理工艺.
钢铁材料的一般热处理,一个表全懂了

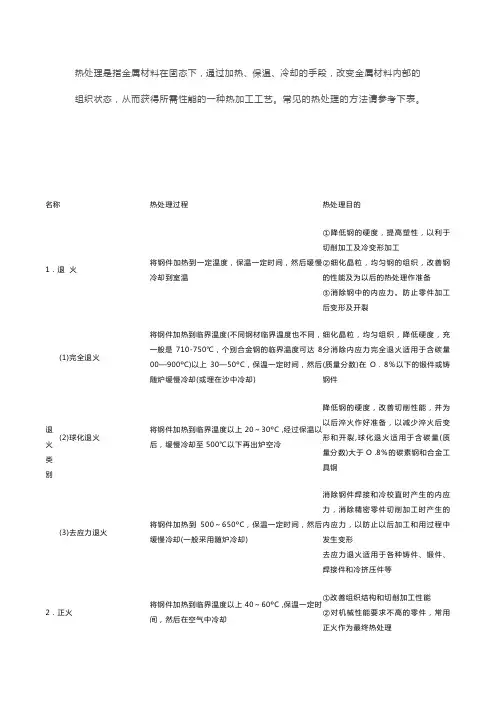

钢铁材料的一般热处理名称热处理过程热处理目的1．退火将钢件加热到一定温度，保温一定时间，然后缓慢冷却到室温①降低钢的硬度，提高塑性，以利于切削加工及冷变形加工②细化晶粒，均匀钢的组织，改善钢的性能及为以后的热处理作准备③消除钢中的内应力。
防止零件加工后变形及开裂退火类别(1)完全退火将钢件加热到临界温度(不同钢材临界温度也不同，一般是710-750℃，个别合金钢的临界温度可达800—900oC)以上30—50oC，保温一定时间，然后随炉缓慢冷却(或埋在沙中冷却)细化晶粒，均匀组织，降低硬度，充分消除内应力完全退火适用于含碳量(质量分数)在O．8％以下的锻件或铸钢件(2)球化退火将钢件加热到临界温度以上20～30oC，经过保温以后，缓慢冷却至500℃以下再出炉空冷降低钢的硬度，改善切削性能，并为以后淬火作好准备，以减少淬火后变形和开裂,球化退火适用于含碳量(质量分数)大于O．8％的碳素钢和合金工具钢(3)去应力退火将钢件加热到500～650oC，保温一定时间，然后缓慢冷却(一般采用随炉冷却)消除钢件焊接和冷校直时产生的内应力，消除精密零件切削加工时产生的内应力，以防止以后加工和用过程中发生变形去应力退火适用于各种铸件、锻件、焊接件和冷挤压件等2．正火将钢件加热到临界温度以上40～60oC，保温一定时间，然后在空气中冷却①改善组织结构和切削加工性能②对机械性能要求不高的零件，常用正火作为最终热处理③消除内应力3．淬火将钢件加热到淬火温度，保温一段时间，然后在水、盐水或油(个别材料在空气中)中急速冷却①使钢件获得较高的硬度和耐磨性②使钢件在回火以后得到某种特殊性能，如较高的强度、弹性和韧性等淬火类别(1)单液淬火将钢件加热到淬火温度，经过保温以后，在一种淬火剂中冷却单液淬火只适用于形状比较简单，技术要求不太高的碳素钢及合金钢件。
淬火时，对于直径或厚度大于5～8mm的碳素钢件，选用盐水或水冷却；合金钢件选用油冷却(2)双液淬火将钢件加热到淬火温度，经过保温以后，先在水中快速冷却至300—400oC，然后移人油中冷却(3)火焰表面淬火用乙炔和氧气混合燃烧的火焰喷射到零件表面，使零件迅速加热到淬火温度，然后立即用水向零件表面喷射, 火焰表面淬火适用于单件或小批生产、表面要求硬而耐磨，并能承受冲击载荷的大型中碳钢和中碳合金钢件，如曲轴、齿轮和导轨等(4)表面感应淬火将钢件放在感应器中，感应器在一定频率的交流电的作用下产生磁场，钢件在磁场作用下产生感应电流，使钢件表面迅速加热(2一lOmin)到淬火温度，这时立即将水喷射到钢件表面。
钢铁材料的一般热处理,一张表全懂了

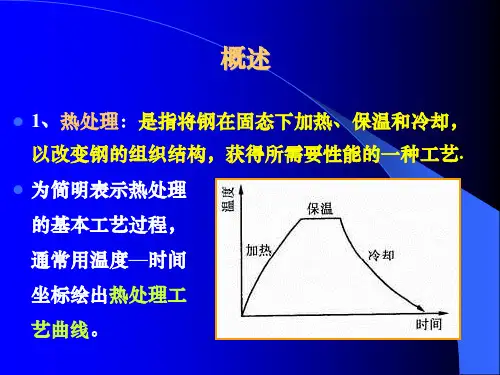

热处理是指金属材料在固态下，通过加热、保温、冷却的手段，改变金属材料内部的组织状态，从而获得所需性能的一种热加工工艺。
常见的热处理的方法请参考下表。
名称热处理过程热处理目的1．退火将钢件加热到一定温度，保温一定时间，然后缓慢冷却到室温①降低钢的硬度，提高塑性，以利于切削加工及冷变形加工②细化晶粒，均匀钢的组织，改善钢的性能及为以后的热处理作准备③消除钢中的内应力。
防止零件加工后变形及开裂退火类别(1)完全退火将钢件加热到临界温度(不同钢材临界温度也不同，一般是710-750℃，个别合金钢的临界温度可达800—900ºC)以上30—50ºC，保温一定时间，然后随炉缓慢冷却(或埋在沙中冷却)细化晶粒，均匀组织，降低硬度，充分消除内应力完全退火适用于含碳量(质量分数)在O．8％以下的锻件或铸钢件(2)球化退火将钢件加热到临界温度以上20～30ºC，经过保温以后，缓慢冷却至500℃以下再出炉空冷降低钢的硬度，改善切削性能，并为以后淬火作好准备，以减少淬火后变形和开裂,球化退火适用于含碳量(质量分数)大于O．8％的碳素钢和合金工具钢(3)去应力退火将钢件加热到500～650ºC，保温一定时间，然后缓慢冷却(一般采用随炉冷却)消除钢件焊接和冷校直时产生的内应力，消除精密零件切削加工时产生的内应力，以防止以后加工和用过程中发生变形去应力退火适用于各种铸件、锻件、焊接件和冷挤压件等2．正火将钢件加热到临界温度以上40～60ºC，保温一定时间，然后在空气中冷却①改善组织结构和切削加工性能②对机械性能要求不高的零件，常用正火作为最终热处理③消除内应力3．淬火将钢件加热到淬火温度，保温一段时间，然后在水、盐水或油(个别材料在空气中)中急速冷却①使钢件获得较高的硬度和耐磨性②使钢件在回火以后得到某种特殊性能，如较高的强度、弹性和韧性等淬火类别(1)单液淬火将钢件加热到淬火温度，经过保温以后，在一种淬火剂中冷却单液淬火只适用于形状比较简单，技术要求不太高的碳素钢及合金钢件。
钢材的热处理介绍
钢材的热处理介绍

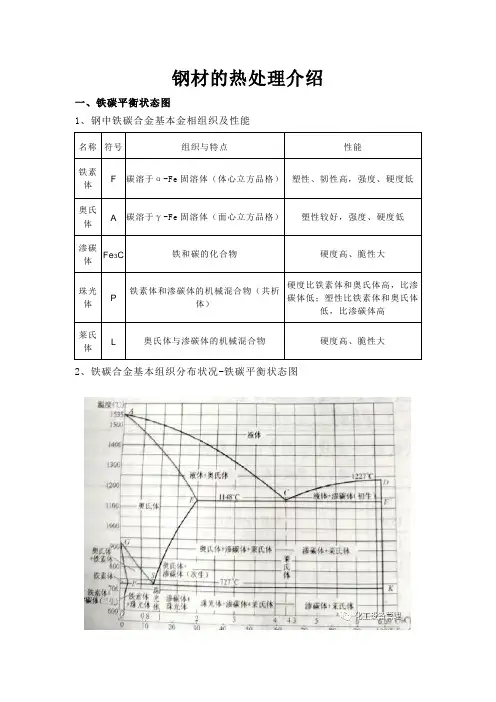

一、铁碳平衡状态图
1、钢中铁碳合金基本金相组织及性能
2、铁碳合金基本组织分布状况-铁碳平衡状态图
注：①随着含碳量和所处温度不同，铁碳平衡状态的金相组织。
含量在1.0％以下，只有可能产生奥氏体、铁素体、渗碳体和珠光体；含碳量＞1.0％的，除上述四种外，还有莱氏体出现。
②同一含碳量的铁碳合金，随温升高或下降，金相组织的转变称为相变。
3、铁碳平衡状态图上的主要特性线
4、铁碳平衡状态图上的主要特性点
5、室温下铁碳合金平衡组织的名称
二、钢的热处理
钢的热处理有淬火、回火、退火和正火四种。
1、淬火
注：淬火代号为C，C47表示淬火回火至HRC45～50。
2、回火
3、退火
注：退火代号为TH。
TH185表示退火HBS170～200。
4、正火
注：①正火代号为Z，Z195表示正火后HBS 180～210；
②亚共析钢的淬火、退火和正火加热温度均在Ac3以上30～50℃，保温一段时间。
冷却速度不同，可得到三种不同热处理结果；
③回火则视低温、中温、高温要求不同，加热温度亦不同。
5、钢结构焊接件热处理方法
注：对中、高碳钢，合金钢和铸铁的焊接通常都要预热和焊后热处理
三、钢中主要合金元素的作用和有害杂质的影响
1、钢中合金元素的作用
2、钢中有害杂质的影响
注：氢、氧、氮统称钢中的有害气体；硫和磷为杂质元素。
钢的主要热处理方法
火,等温淬火等.
一般在250-400°C和450-600°C会出现二个低冲击区.低温区
Hh
把预先经淬火或正火的钢,重新加热到相变点以下温 度,并以适当的温度冷却,以提高其塑性和韧度的工艺
过程.
获得稳定的金相组织;降低或消除淬火应力;降低强 (硬)度,提高塑性,韧性有利于切削加工.
的脆性不能靠重新回火来消除,被称为:不可逆回火脆性.因 此,一般应避免在此温度区回火. 高温回火脆性在回火后缓慢冷却时发生,可用重新回火快速冷
形变热处理
消除铸件的内应力,稳定其形状尺寸.对于特殊钢及特 殊性能合金或有色合金可用以提高强度等.含碳量越
高,效果越显著.
在温室下完成的是自然时效;用加热来加速完成的是人工时 效.
提高一般淬火钢的耐磨性及疲劳寿命,稳定精密零件 的 尺寸,形状,能缩短工艺周期,降低工艺成本(减少
残余奥氏体组织).
保持工件的心部韧性和使表面具有较好的耐磨性;可 提高冲击韧性和疲劳强度等使用性能.它只改变工件
表层组织,不改变表面化学成分.
S,D,Td等是以表面强化为主,提高表面强度,耐磨性和 疲劳强度,心部能保持原有的强度和韧性.
氰化同时也可以提高表面的热硬性和耐蚀性能.渗金属如铬, 铝,硅等主要是改善表面的物理,化学性质,如抗氧化,耐酸蚀 等;渗铬,硅还能增加耐磨性.它能改变表面的成分和组织,基
渗层性质与化分相同的钢类似.网状碳化物,并为淬 火作好组织准备.也能改善切削性能(对于低碳钢).
与退火的区别是冷却速度大.正火后的组织是细珠光体和少量 铁素体或单一的珠光体,硬度也较高.
1).按加热温度分:完全淬火,不完全淬火等;
2).按加热速度分:普通加热淬火,快速加热淬火等;
是从某一适当的温度施行快速冷却的工艺操作.一般 使工件具备一定的显微组织,以保证某一截面部位在 3).按加热介质差异分:有空气中的氧化加热淬火,可控气氛保
钢材的热处理及特性分解
铸造1.熔融的液态金属填满型腔冷却。
制件中间易产生气孔。
2.把金属加热熔化后倒入砂型或模子里，冷却后凝固成为器物。
3.铸造对被加工才料有要求，一般铸铁、铝等的铸造性能较好。
铸造不具备锻造的诸多优点，但它能制造形状复杂的零，因此常用于力学性能要求不高的支称件的毛丕制造。
例如机床外壳等。
锻造1.主要是在高温下用挤压的方法成型。
可以细化制件中的晶粒。
2.用锤击等方法，使在可塑状态下的金属材料成为具有一定形状和尺寸的工件，并改变它的物理性质。
3.锻造时，金属经过塑性变形，有细化晶粒的做用，切纤维连续，因此常用于重要零件的毛丕制造，例如轴、齿论等。
热处理热处理是将工件在介质中加热到一定温度并保温一定时间，然后用一定速度冷却，以改变金属的组织结构，从而改变其性能（包括物理、化学和力学性能）的工艺。
改善钢的力学性能或加工性能。
1.退火操作方法：将钢件加热到Ac3+30〜50度或Ac1+30〜50度或Ac1以下的温度（可以查阅有关资料）后，一般随炉温缓慢冷却。
目的：1.降低硬度，提高塑性，改善切削加工与压力加工性能；2.细化晶粒，改善力学性能，为下一步工序做准备；3.消除冷、热加工所产生的内应力。
应用要点：1.适用于合金结构钢、碳素工具钢、合金工具钢、高速钢的锻件、焊接件以及供应状态不合格的原材料；2. 一般在毛坯状态进行退火。
2.正火操作方法：将钢件加热到Ac3或Accm以上30-50度，保温后以稍大于退火的冷却速度冷却。
目的：1.降低硬度，提高塑性，改善切削加工与压力加工性能；2.细化晶粒，改善力学性能，为下一步工序做准备；3.消除冷、热加工所产生的内应力。
应用要点：正火通常作为锻件、焊接件以及渗碳零件的预先热处理工序。
对于性能要求不高的低碳的和中碳的碳素结构钢及低合金钢件，也可作为最后热处理。
对于一般中、高合金钢，空冷可导致完全或局部淬火，因此不能作为最后热处理工序。
3.淬火操作方法：将钢件加热到相变温度Ac3或Ac1以上，保温一段时间，然后在水、硝盐、油、或空气中快速冷却。
钢的热处理工艺
钢的热处理工艺钢的热处理工艺，是指通过加热、保温和冷却等工艺步骤，改变钢材的结构和性能。
热处理工艺可以使钢材具有更高的强度、硬度、耐磨性和耐蚀性，提高其使用性能。
常见的钢的热处理工艺包括退火、正火、淬火和回火等。
退火是钢材的一种常见热处理工艺。
通过加热钢材至适当温度后，进行保温一段时间，然后缓慢冷却至室温。
退火可以消除钢材的内应力，改善钢材的塑性和韧性，减少脆性，同时提高钢的延展性和可加工性。
正火是指将钢材加热至高于临界温度后，进行保温一段时间，然后将钢材风冷或水冷至室温。
正火可以提高钢材的强度和硬度，改善其耐磨性能。
正火过程中的冷却速度较缓慢，使得钢材晶粒长大，同时降低了内应力。
淬火是将加热至临界温度的钢材迅速冷却，使其组织转变为马氏体。
马氏体是一种具有高强度和硬度的组织。
淬火工艺中的冷却速度非常快，可以制造出高强度的硬质钢。
回火是将淬火后的钢材加热至一定温度，并保持一定时间后，再进行冷却。
回火工艺可以降低淬火后钢材的脆性，提高其韧性，增加塑性和抗热应力能力。
回火也可用于调整钢材的硬度和强度。
除了上述常见的热处理工艺外，还有调质、表面硬化、固溶处理等多种热处理方法可用于钢材加工。
总之，钢的热处理工艺通过改变钢材的结构和性能，使其具备更好的力学性能和耐磨性能。
热处理工艺的选择需要根据钢材的成分、用途和要求来确定，以确保最佳的性能结果。
钢材在现代工业中被广泛应用，其性能可以通过热处理工艺得到显著提升。
这些热处理工艺能够改变钢材的组织结构，并调整其力学性能和物理性能。
一种常见的钢材热处理工艺是退火。
退火是将钢材加热至高温，然后经过保温一段时间，最后缓慢冷却至室温。
退火过程中，钢材的晶粒会得到细化，内应力被消除，从而提高了材料的塑性和韧性。
退火也可以减少脆性，并改善加工性能和可塑性。
另一种常见的热处理工艺是正火。
正火是将钢材加热至高于临界温度，然后经过保温一段时间，最后通过风冷或水冷来快速冷却。
正火可以增加钢材的强度和硬度，改善其耐磨性能。
aisi 1026 热处理
aisi 1026 热处理的步骤和考虑因素：
1.预热：根据钢的厚度和所需的热处理类型，可能需要预热。
预
热有助于减少热处理过程中的变形和裂纹倾向。
2.加热：将钢材加热到适当的温度。
对于AISI 1026，可能需要将
其加热到奥氏体化温度（约700-900℃）。
3.保温：保持钢材在适当温度下一段时间，以便进行相变。
这通
常取决于所需的热处理类型和钢材的种类。
4.冷却：根据所需的机械性能，选择适当的冷却速度。
例如，如
果想要获得更高的硬度和强度，可以选择更快或更慢的冷却速度。
5.后处理：根据需要，可能需要进行一些后处理操作，例如回火
或表面处理。
