DIN 17014-1-1988 钢铁材料热处理.概念
机械制造基础-钢的热处理-加热和冷却过程
共析钢CCT曲线
(Continuo机u械s-制C造o基o础冷li-却钢n过g的-程热T处r理a-n加s热fo和rmation)
细A
均匀A
A1
650℃ 600℃ 550℃
淬火 (油冷)
正火 (空冷)
退火 (炉冷)
淬火
之分，因此其界限也是相对的。
片间距越小，钢的强度、 硬度越高，而塑性和韧 性略有改善。
机械制造基础-钢的热处理-加热和 冷却过程
（2） 贝氏体转变 贝氏体用符号B表示。
根据其组织形态不同， 贝 氏体又分为上贝氏体(B上)和 下贝氏体（B下）。
上贝氏体强度与塑性都较 低，无实用价值。
上贝氏体
下贝氏体具有良好的综合
马氏体形态与含碳量的关系
机械制造基础0-.钢2%的C热处理-加热和 0.45%C 冷却过程
1..2%C
马氏体的性能
高硬度是马氏体组织 性能的主要特点。
马氏体的硬度主要取
决于其含碳量。
C%
马氏体硬度、韧性与含碳量的关系
机械制造基础-钢的热处理-加热和 冷却过程
3、间
4、热处理工艺分类如下（根据加热、冷却方式及钢组织性能变
化特点不同）
退火
普通热处理
正火 淬火
回火
表面淬火—感应加热、火焰加热、
热处理
表面热处理
电接触加热等 化学热处理—渗碳、氮化、碳氮
共渗、渗其他元素等
控制气氛热处理
其他热处理
真空热处理 形变热处理
激光热处理 机械制造基础-钢的热处理-加热和 冷却过程
等温冷却 时间
二、过冷奥氏体的等温冷却转变

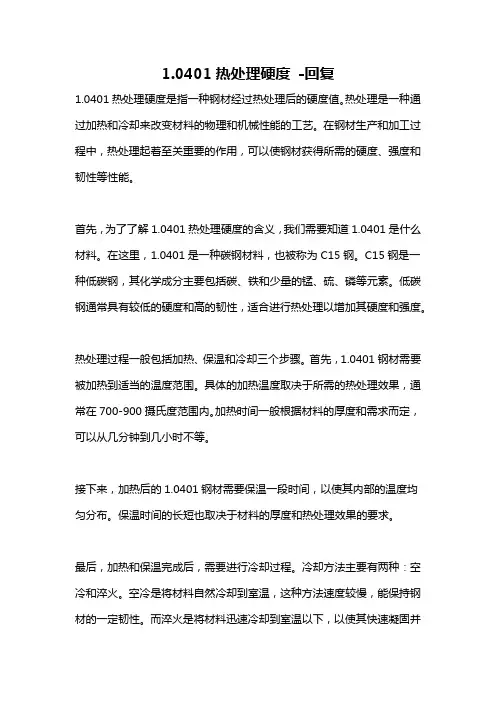

1.0401热处理硬度 -回复
1.0401热处理硬度-回复1.0401热处理硬度是指一种钢材经过热处理后的硬度值。
热处理是一种通过加热和冷却来改变材料的物理和机械性能的工艺。
在钢材生产和加工过程中，热处理起着至关重要的作用，可以使钢材获得所需的硬度、强度和韧性等性能。
首先，为了了解1.0401热处理硬度的含义，我们需要知道1.0401是什么材料。
在这里，1.0401是一种碳钢材料，也被称为C15钢。
C15钢是一种低碳钢，其化学成分主要包括碳、铁和少量的锰、硫、磷等元素。
低碳钢通常具有较低的硬度和高的韧性，适合进行热处理以增加其硬度和强度。
热处理过程一般包括加热、保温和冷却三个步骤。
首先，1.0401钢材需要被加热到适当的温度范围。
具体的加热温度取决于所需的热处理效果，通常在700-900摄氏度范围内。
加热时间一般根据材料的厚度和需求而定，可以从几分钟到几小时不等。
接下来，加热后的1.0401钢材需要保温一段时间，以使其内部的温度均匀分布。
保温时间的长短也取决于材料的厚度和热处理效果的要求。
最后，加热和保温完成后，需要进行冷却过程。
冷却方法主要有两种：空冷和淬火。
空冷是将材料自然冷却到室温，这种方法速度较慢，能保持钢材的一定韧性。
而淬火是将材料迅速冷却到室温以下，以使其快速凝固并产生一定的硬度。
具体的淬火方法取决于材料的成分和热处理要求，可以用水、油或其他介质进行。
经过热处理后，1.0401钢材的硬度将得到增加。
硬度是指材料抵抗压痕形成的能力，通常用硬度计进行测量。
常见的硬度计有布氏硬度计、洛氏硬度计和维氏硬度计等。
硬度值表示材料抵抗压痕形成的能力，数值越高表示材料越硬。
总而言之，1.0401热处理硬度是指经过热处理的C15钢材的硬度。
热处理过程包括加热、保温和冷却三个步骤，通过调整这些参数可以改变材料的硬度、强度和韧性等性能。
热处理是一项重要的工艺，在制造和加工行业中广泛应用，能使钢材获得所需的性能。
了解热处理硬度的含义和热处理过程的步骤，对于工程师和技术人员在钢材选择和处理过程中具有重要的指导意义。

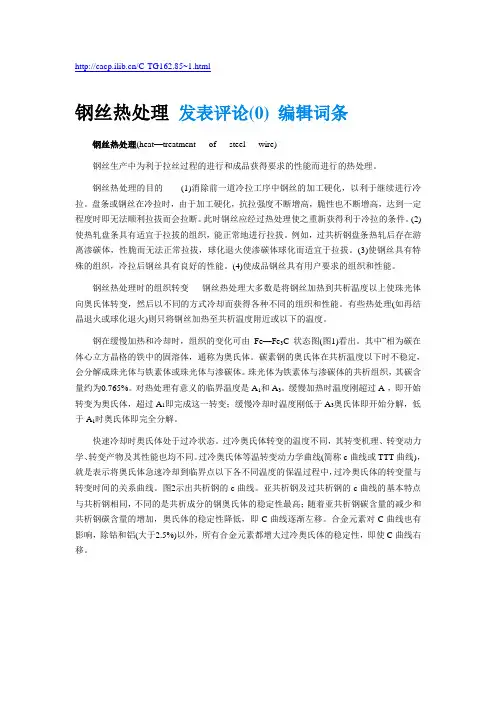

钢丝热处理
/C-TG162.85~1.html钢丝热处理发表评论(0)编辑词条钢丝热处理(heat—treatment of steel wire)钢丝生产中为利于拉丝过程的进行和成品获得要求的性能而进行的热处理。
钢丝热处理的目的(1)消除前一道冷拉工序中钢丝的加工硬化，以利于继续进行冷拉。
盘条或钢丝在冷拉时，由于加工硬化，抗拉强度不断增高，脆性也不断增高，达到一定程度时即无法顺利拉拔而会拉断。
此时钢丝应经过热处理使之重新获得利于冷拉的条件。
(2)使热轧盘条具有适宜于拉拔的组织，能正常地进行拉拔。
例如，过共析钢盘条热轧后存在游离渗碳体，性脆而无法正常拉拔，球化退火使渗碳体球化而适宜于拉拔。
(3)使钢丝具有特殊的组织，冷拉后钢丝具有良好的性能。
(4)使成品钢丝具有用户要求的组织和性能。
钢丝热处理时的组织转变钢丝热处理大多数是将钢丝加热到共析温度以上使珠光体向奥氏体转变，然后以不同的方式冷却而获得各种不同的组织和性能。
有些热处理(如再结晶退火或球化退火)则只将钢丝加热至共析温度附近或以下的温度。
钢在缓慢加热和冷却时，组织的变化可由Fe—Fe3C状态图(图1)看出。
其中“相为碳在体心立方晶格的铁中的固溶体，通称为奥氏体。
碳素钢的奥氏体在共析温度以下时不稳定，会分解成珠光体与铁素体或珠光体与渗碳体。
珠光体为铁素体与渗碳体的共析组织，其碳含量约为0.765%。
对热处理有意义的临界温度是A1和A3。
缓慢加热时温度刚超过A-，即开始转变为奥氏体，超过A1即完成这一转变；缓慢冷却时温度刚低于A3奥氏体即开始分解，低于A1时奥氏体即完全分解。
快速冷却时奥氏体处于过冷状态。
过冷奥氏体转变的温度不同，其转变机理、转变动力学、转变产物及其性能也均不同。
过冷奥氏体等温转变动力学曲线(简称c曲线或TTT曲线)，就是表示将奥氏体急速冷却到临界点以下各不同温度的保温过程中，过冷奥氏体的转变量与转变时间的关系曲线。
图2示出共析钢的c曲线。
1.0401热处理硬度 -回复
1.0401热处理硬度-回复什么是1.0401热处理硬度？1.0401是德国标准化学编码（DIN）中给定的一种碳素钢材料的编号。
与此相关的热处理硬度则指的是通过对该材料进行特定的热处理工艺后所达到的硬度水平。
热处理是一种用于改变材料性质的工艺，在钢材的制备过程中非常常见，并且可以通过控制温度和处理时间来实现不同的硬度要求。
为什么需要对1.0401进行热处理？钢材的性能会受到其组织结构的影响。
通常情况下，几乎所有钢材在热处理之前都处于退火状态，即颗粒较大，结构均匀，硬度较低。
然而，在某些特定场景中，例如需要更高强度和更好的耐磨性等情况下，退火状态的钢材并不能满足要求。
因此，通过热处理工艺，我们可以控制钢材的组织结构，使其产生更高强度和硬度。
如何进行1.0401的热处理？1.0401钢材的热处理过程通常可分为以下几个步骤：1. 加热（Austenitizing）：将1.0401钢材加热到适当的温度区间。
通常，对于大多数碳素钢来说，加热温度介于800至1000摄氏度之间。
这个温度区间被称为奥氏体化变形(Ac)点以上区域，达到此温度后，钢材的晶粒将完全溶解。
2. 保温（Soaking）：将1.0401钢材保持在加热温度下一段时间，以确保晶粒的完全溶解和组织结构的均一性。
3. 冷却（Quenching）：将1.0401钢材迅速冷却至室温或较低温度。
这一步骤是非常关键的，冷却速率将决定最终的组织结构以及硬度水平。
常见的冷却介质包括水、油、盐水等，选择适当的介质取决于钢材的组成和硬度要求。
4. 回火（Tempering）：将冷却后的1.0401钢材再次加热到较低的温度，一般介于150-600摄氏度之间。
回火的主要目的是通过改变组织结构来调节钢材的硬度和韧性。
回火时间和温度将根据具体的应用需求进行调整。
热处理后的1.0401钢材的硬度如何？经过以上热处理工艺后，1.0401钢材的硬度水平将根据实际处理参数而有所不同。
钢材的热处理介绍
钢材的热处理介绍
一、铁碳平衡状态图
1、钢中铁碳合金基本金相组织及性能
2、铁碳合金基本组织分布状况-铁碳平衡状态图
注：①随着含碳量和所处温度不同，铁碳平衡状态的金相组织。
含量在1.0％以下，只有可能产生奥氏体、铁素体、渗碳体和珠光体；含碳量＞1.0％的，除上述四种外，还有莱氏体出现。
②同一含碳量的铁碳合金，随温升高或下降，金相组织的转变称为相变。
3、铁碳平衡状态图上的主要特性线
4、铁碳平衡状态图上的主要特性点
5、室温下铁碳合金平衡组织的名称
二、钢的热处理
钢的热处理有淬火、回火、退火和正火四种。
1、淬火
注：淬火代号为C，C47表示淬火回火至HRC45～50。
2、回火
3、退火
注：退火代号为TH。
TH185表示退火HBS170～200。
4、正火
注：①正火代号为Z，Z195表示正火后HBS 180～210；
②亚共析钢的淬火、退火和正火加热温度均在Ac3以上30～50℃，保温一段时间。
冷却速度不同，可得到三种不同热处理结果；
③回火则视低温、中温、高温要求不同，加热温度亦不同。
5、钢结构焊接件热处理方法
注：对中、高碳钢，合金钢和铸铁的焊接通常都要预热和焊后热处理
三、钢中主要合金元素的作用和有害杂质的影响
1、钢中合金元素的作用
2、钢中有害杂质的影响
注：氢、氧、氮统称钢中的有害气体；硫和磷为杂质元素。
4.1-4.2钢铁材料热处理原理
2）马氏体（M）转变
碳在α-Fe中的过饱和的固溶体——M。 ①马氏体转变的特点（Feature of martensitic transformation） ➢非扩散型相变。冷速很快，过冷度Δt很大， Fe 、C原子都来不及扩散，由γ-Fe→α-Fe实现 晶格变化，A中C原子全部保留在α-Fe中。
是单一组织，先粗后细。
温度
PS K
A1
连
Pf
CCT曲线
续 冷
C曲线
却
转
变
MS（～230℃）
曲
Mf（～－50℃）
线
.
O
时间lgτ
3
图4-20 共析钢CCT曲线与C曲线的比较 Fig.4.20 Comparison between CCT& C curve of eutectoid steel
4、过冷A转变曲线应用
4.1 工程材料的强韧化
Strengthening and toughening of mechanical engineering materials
材料强化的概念: 通过改变化学成分，进行塑性变形
以及热处理等，改变材料的内部组织结 构，从而提高材料强度的过程，称为材 料的强化。
4.2 钢铁材料热处理原理
②加热速度 V↑，可获得细化的晶粒
③碳及合金元素的影响 碳化物及Cr、W、Mo、V等阻碍晶粒长大。
二、奥氏体在冷却时的组织转变
The transformation of austenite in cooling process
奥氏体的冷却转变， 直接影响钢热处理后 的组织和性能。
常见的冷却方式有两 种，等温冷却和连续 冷却，见图4-4。
③M的性能（Properties of martensite） 高硬度、高强度。 低碳M，较高的强度，良好的δ、ak； 高碳M，高硬度，但韧性很差。
钢的热处理课件
退火、球化退火等。
第一章
钢铁材料及热处理
2. 正火
加热到AC3（或 Accm ）以上30℃ ~ 50℃，保温后在空气中 冷却。冷却速度比退火 稍快，组织较细，强度 硬度稍有提高。 对于不太重要的机 械零件，可作为最终热 处理；对于低碳钢，可 改善切削加工性。
第一章 3. 淬火
钢铁材料及热处理
将钢加热到临界点温度Ac3 （亚共析钢）或 Ac1 （过共析钢）以上 30℃~50℃ ，保温一段时 间，然后快速冷却，获得马氏体组织（碳在α—Fe 中过饱和的固溶体）的热处理工艺。 淬火冷却介质：
①水及水溶液，常用作碳钢的淬火。
②油，冷却速度比水慢，用于合金钢的淬火。
第一章
钢铁材料及热处理
淬火后得到马氏体组织。该组织是在快速冷
却时，奥氏体中的碳来不及完全析出，而以过饱
和的形式溶于α—Fe中。马氏体性能硬而脆，且组
织不稳定，内应力很大。
淬火后钢的硬度大大提高，但也会引起工件
的热处理变形甚至开裂，所以淬火后工件紧接着
要进行回火处理。
第一章
4.回火
钢铁材料及热处理
回火是将钢淬硬后，再加热到AC1点以下某一温
度(150℃—650℃)，保温后冷却到室温的热处理工
艺。
目的：减少残余应力和脆性，稳定组织和尺
寸，获得所要求的使用性能。
①低温回火（150℃～ 250℃）
目的：减少应力和脆性，保持高硬度和耐磨性。
应用：刃具、量具、模具、滚动轴承等。
第一章
1. 奥氏体化
钢铁材料及热处理
加热工件，使温度达到共析温度（727℃）以
上，使常温下的铁素体和渗碳体再转变回奥氏体。
奥氏体形成过程中，铁素体比渗碳体先消失。 待渗碳体完全溶解后，开始时奥氏体中碳的浓度 分布并不均匀 ,原先是渗碳体的地方碳浓度高，原 先是铁素体的地方碳浓度低。必须继续保温，通
钢的热处理要点
１．３钢的热处理钢的热处理是指将钢在固态下进行加热、保温和冷却，以改变其内部组织，从而获得所需要性能的一种工艺方法。
热处理的目的是提高工件的使用性能和寿命。
还可以作为消除毛坯〔如铸件、锻件等〕中缺陷，改善其工艺性能，为后续工序作组织准备。
钢的热处理种类很多，根据加热和冷却方法不同，大致分类如下：钢在加热时的组织转变在Ｆｅ－Ｆｅ３Ｃ相图中，共析钢加热超过ＰＳＫ线〔Ａ１〕时，其组织完全转变为奥氏体。
亚共析钢和过共析钢必须加热到ＧＳ线〔Ａ３〕和ＥＳ线〔Ａｃｍ〕以上才能全部转变为奥氏体。
相图中的平衡临界点Ａ１、Ａ３、Ａｃｍ是碳钢在极缓慢地加热或冷却情况下测定的。
但在实际生产中，加热和冷却并不是极其缓慢的。
加热转变在平衡临界点以上进行，冷却转变在平衡临界点以下进行。
加热和冷却速度越大，其偏离平衡临界点也越大。
为了区别于平衡临界点，通常将实际加热时各临界点标为Ａｃ１、Ａｃ３、Ａｃｃｍ；实际冷却时各临界点标为Ａｒ１、Ａｒ３、Ａｒｃｍ，任何成分的碳钢加热到相变点Ａｃ１以上都会发生珠光体向奥氏体转变，通常把这种转变过程称为奥氏体化。
１．奥氏体的形成共析钢加热到Ａｃ１以上由珠光体全部转变为奥氏体第一阶段是奥氏体的形核与长大，第二阶段是剩余渗碳体的溶解，第三阶段是奥氏体成分均匀化。
亚共析钢和过共析钢的奥氏体形成过程与共析钢根本相同，不同处在于亚共析钢、过共析钢在Ａｃ１稍上温度时，还分别有铁素体、二次渗碳体未变化。
所以，它们的完全奥氏体化温度应分别为Ａｃ３、Ａｃｃｍ以上。
２．奥氏体晶粒的长大及影响因素钢在加热时，奥氏体的晶粒大小直接影响到热处理后钢的性能。
加热时奥氏体晶粒细小，冷却后组织也细小；反之，组织那么粗大。
钢材晶粒细化，既能有效地提高强度，又能明显提高塑性和韧性，这是其它强化方法所不及的。
〔１〕奥氏体晶粒度晶粒度是表示晶粒大小的一种量度。
（2〕、影响奥氏体晶粒度的因素1〕加热温度和保温时间：加热温度高、保温时间长，A晶粒粗大。
热处理术语
采用本欧洲标准 比利时 丹麦 德国 芬兰 法国 希腊 爱尔兰 冰岛 意大利 卢森堡 荷兰 挪威
奥地利 葡萄牙 瑞典 瑞士 西班牙和英国 注 本欧洲标准包括了参照各文字版本定义的不同解释以及说明 因为各国专业术语有不同
A178 晶核
A179
无相应德文名称
A180 麦克奎德-爱恩晶粒度
A181 晶粒度
A182 晶粒生长
A183 过共析钢
A184 亚共析钢
A185 金属间的化合
A186 转变范围
A187 晶粒界
A188 莱氏体
A189 马氏体
A190
无对应德文名称
A191 亚稳的
A192 相
2 引用标准 本欧洲标准包括了引自其他出版物的规定 这些所引用的标准在正文的相关处作了注明 下
面列出的是所引用的标准名称 固定不变的引用时是这些出版物的最后修改或加工版 未注明日 期的是这些出版物的最近版
EU 23-71 钢的淬透性试验和正面淬火试验 EU 103-71 钢的铁氧体或奥式体粒度的显微测定 EU 104-70 非合金钢和合金钢脱碳深度的测定 EU 105-71 渗碳深度的测定 EU 114-72 奥氏体不锈钢耐受晶粒间的腐蚀的测定 在硫酸-硫酸铜溶液中的腐蚀性试验
12 渗硼 14 发蓝处理 16 渗碳化 18 虚拟渗碳 20 加热 22 加热时间 24 加热规则 加热程序 26 镀铬 28 化合层 30 淬火层 32 回火图表 34 时间/温度曲线 36 除碳 38 脱氢 40 人工时效 42 等温转变时间/温度转变图 44 等效直径 46 脉冲淬火 48 局部淬火 50 时效硬化 52 硬化 54 表面层淬火 56 直接硬化 58 二次硬化 60 正火形成处理 62 造型 64 石墨化 66 粗晶粒退火 68 无对应德文名称 70 变形珠光体化 72 保持 或停留 74 马氏体时效硬化 76 溶液处理 78 硝化渗碳 80 虚拟渗氮 82 正火 84 内部氧化
1-4钢的热处理
钢的回火
淬火后的钢加热到AC1以下温度，空冷或 水冷。 目的：清除淬火时因冷却过快而产生的 内应力，降低淬火钢的脆性，使之具有 一定的韧性。
2012年2月17日星期五
1-4 钢的热处理
低温回火
150 ~ 200°C 回火马氏体，过饱和程度 较小的α固溶体，不会降低钢的硬度， 但能消除一定的内应力。用于各种量具 和刀具的处理。
亚共析钢 过共析钢 Ac1 以上时，P+F → A+F→ A P+Fe 3 CⅡ→ A+Fe 3 CⅡ→ A
2012年2月17日星期五
1-4 钢的热处理
钢在冷却时的组织转变
冷却方式和冷却速度对奥氏体的组织转变有直接关系。 有两种冷却方式： （1）连续冷却 加热到奥氏体的钢，在温度连续下降的 过程中发生组织转变。 （2）等温冷却 先以较快的速度冷却到A1线以下一定的 温度，这时奥氏体尚未转变，但成为过冷奥氏体。进 行保温，使奥氏体在等温下发生组织转变。对研究冷 却过程中的组织转变较为方便。测出过冷奥氏体在恒 温下开始转变和转变终了的时间，标注到温度、时间 坐标中去，可得共析钢的奥氏体等温转变曲线。
钢的热处理
所谓钢的热处理，就是将钢在固态下进 行加热、保温及不同方式的冷却，以改 变材料内部组织和结构，从而获得满意 机械性能的过程。 钢的热处理就是铁碳合金同素异晶转变 的应用。 钢的热处理只改变钢的内部组织和机械 性能，而不改变工件的尺寸及外形。 钢的热处理要求钢的化学成分、加热温 度和冷却速度同时满足工艺要求。
2012年2月17日星期五 1-4 钢的热处理
完全退火
对于亚共析钢，加热到Ac3＋（30～50）℃， 保温后钢的组织全部转变为单一均匀的 奥氏体，全部发生重结晶，即同素异晶 转变，而后随炉冷却。完全退火后的组 织为平衡态组织F+P。 完全退火用于细化铸锻件毛坯的粗晶晶 粒，降低硬度，消除内应力，以防机加 工导致的钢件变形及开裂。
