芯片设计中数模混合集成电路设计流程
模拟集成电路的设计流程
模拟集成电路的设计流程一、需求分析与规格确定1. 应用场景：了解电路将用于何种设备，如手机、电脑、汽车电子等，以及这些设备对电路的特殊要求。
2. 性能指标：根据应用场景，确定电路的关键性能参数，如增益、带宽、功耗、线性度、噪声等。
3. 工作条件：明确电路的工作电压、温度范围、湿度、震动等环境条件。
4. 成本与尺寸：考虑电路的成本目标和封装尺寸，确保设计在商业上是可行的。
5. 制定规格书：将上述分析结果整理成详细的技术规格书，为后续设计工作提供依据。
二、电路架构设计与仿真在规格确定后，设计师开始进行电路架构的设计。
这一阶段，设计师需要运用专业知识，选择合适的电路拓扑，并进行初步的仿真验证。
1. 电路拓扑选择：根据规格书要求，选择合适的电路拓扑，如运算放大器、滤波器、稳压器等。
2. 元器件选型：根据电路拓扑，选取合适的晶体管、电阻、电容等元器件。
3. 原理图绘制：使用电路设计软件，绘制电路的原理图。
4. 参数调整与优化：通过仿真软件，对电路参数进行调整，以优化电路性能。
5. 仿真验证：进行直流分析、交流分析、瞬态分析等仿真，验证电路在不同工作条件下的性能是否符合规格要求。
三、版图布局与设计规则检查1. 版图绘制：根据原理图，绘制电路的版图，包括元器件布局、连线、焊盘等。
2. 设计规则检查（DRC）：确保版图设计符合制造工艺的设计规则，如线宽、线间距、寄生效应等。
3. 版图与原理图一致性检查（LVS）：通过软件工具，比较版图与原理图是否一致，确保没有设计错误。
4. 参数提取：从版图中提取寄生参数，为后续的版图后仿真做准备。
四、版图后仿真与优化版图设计完成后，需要进行版图后仿真，以验证实际制造出的电路性能。
1. 版图后仿真：利用提取的寄生参数，对版图进行后仿真，检查电路性能是否受到影响。
2. 性能优化：根据仿真结果，对版图进行必要的调整，以优化电路性能。
3. 设计迭代：如果仿真结果不理想，可能需要返回前面的步骤，对电路架构或版图进行重新设计。
vlsi数字集成电路、模拟集成电路的一般设计流程
vlsi数字集成电路、模拟集成电路的一般设计流程VLSI数字集成电路和模拟集成电路的一般设计流程1. 引言在当今数字化社会中，集成电路扮演着至关重要的角色。
VLSI数字集成电路和模拟集成电路的设计流程是实现各种电子产品和系统的关键步骤。
本文将深入探讨这两种集成电路的设计流程，以帮助读者更好地理解其深度和广度。
2. VLSI数字集成电路的一般设计流程2.1 概念阶段在VLSI数字集成电路设计的概念阶段，设计师需要明确定义电路的功能和性能需求。
这一阶段的关键是对电路的整体结构和功能进行描述和规划。
设计师需要考虑的因素包括电路的功耗、速度、面积和可靠性等。
2.2 确定电路结构一旦概念确定，设计师需要开始确定电路的结构。
这涉及到各种模块的设计和连接方式，以满足电路的性能需求。
在这一阶段，设计师需要考虑的因素包括电路的时序、布局、时钟分配以及电源和接地的规划。
2.3 电路设计与仿真确定了电路结构后，设计师需要进行具体的电路设计和仿真。
这一过程涉及到门级电路设计、电路布局、布线、时序分析和电路仿真等环节。
通过仿真和验证，设计师可以发现潜在的问题并进行调整，以确保设计的准确性和可靠性。
2.4 物理验证和制造准备在电路设计和仿真完成后，设计师需要进行物理验证和制造准备。
这一阶段主要包括版图设计、版图修正、DRC/LVS验证、物理仿真和电路的产生等环节。
通过这一过程，设计师可以确保电路的物理实现满足工艺要求和设计规范。
2.5 最终验证和调试设计师需要进行最终验证和调试，以确保VLSI数字集成电路的功能和性能符合设计需求。
这包括设计的逻辑模拟验证、时间域仿真验证、功耗验证以及电路的调试和修正等环节。
通过这一系列步骤，设计师可以最终确认电路的正确性和可靠性。
3. 模拟集成电路的一般设计流程3.1 概念阶段与VLSI数字集成电路类似，模拟集成电路的设计也需要在概念阶段明确定义电路的功能和性能需求。
设计师需要考虑的因素包括电路的增益、带宽、输入/输出阻抗和动态范围等。

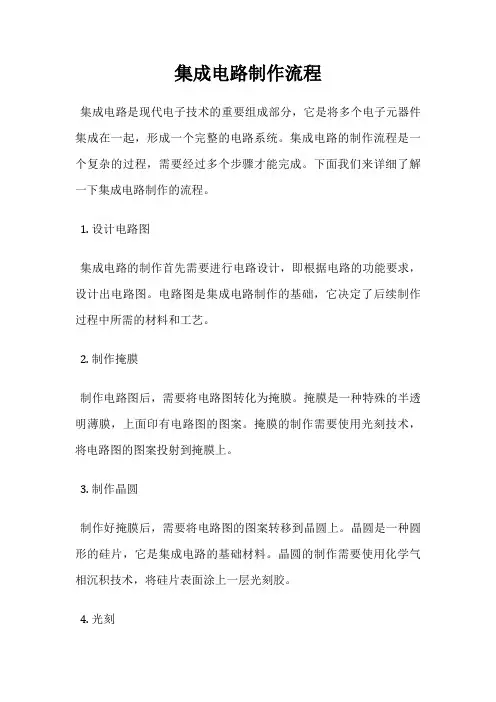

集成电路制作流程
集成电路制作流程集成电路是现代电子技术的重要组成部分，它是将多个电子元器件集成在一起，形成一个完整的电路系统。
集成电路的制作流程是一个复杂的过程，需要经过多个步骤才能完成。
下面我们来详细了解一下集成电路制作的流程。
1. 设计电路图集成电路的制作首先需要进行电路设计，即根据电路的功能要求，设计出电路图。
电路图是集成电路制作的基础，它决定了后续制作过程中所需的材料和工艺。
2. 制作掩膜制作电路图后，需要将电路图转化为掩膜。
掩膜是一种特殊的半透明薄膜，上面印有电路图的图案。
掩膜的制作需要使用光刻技术，将电路图的图案投射到掩膜上。
3. 制作晶圆制作好掩膜后，需要将电路图的图案转移到晶圆上。
晶圆是一种圆形的硅片，它是集成电路的基础材料。
晶圆的制作需要使用化学气相沉积技术，将硅片表面涂上一层光刻胶。
4. 光刻将掩膜上的图案转移到晶圆上需要使用光刻技术。
光刻是一种将光线投射到晶圆上，使光刻胶形成图案的技术。
光刻技术需要使用光刻机，将掩膜上的图案投射到晶圆上。
5. 蚀刻光刻完成后，需要进行蚀刻。
蚀刻是一种将晶圆表面的材料蚀刻掉的技术。
蚀刻需要使用化学蚀刻技术，将晶圆表面的材料蚀刻掉，形成电路图案。
6. 清洗蚀刻完成后，需要对晶圆进行清洗。
清洗是一种将晶圆表面的杂质清除的技术。
清洗需要使用化学清洗技术，将晶圆表面的杂质清除，使晶圆表面干净。
7. 封装晶圆制作完成后，需要进行封装。
封装是一种将晶圆封装在芯片上的技术。
封装需要使用封装机，将晶圆封装在芯片上，形成集成电路。
以上就是集成电路制作的流程。
集成电路的制作需要经过多个步骤，每个步骤都需要精细的操作和高超的技术。
随着科技的不断发展，集成电路的制作技术也在不断进步，未来的集成电路将会更加先进和高效。
简述集成电路芯片制备工艺的大致流程
简述集成电路芯片制备工艺的大致流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!集成电路（Integrated Circuit, IC）芯片是现代电子设备的核心部件，其制造过程是一项高度复杂且精密的工程。
Cadence 实验系列12_数模混合电路设计_spetreVerilog
1-1 数模混合模拟的定义
3. 混合信号模拟 Cadence spetreverilog解决方案 混合仿真环境
Verilog-XL Spetre IPC = interprocess communication
仿真输出数据库
1-1 数模混合信号模拟定义
4. 商用混合信号仿真技术 Cadence Muti-Mode仿真(MMSIM)解决方案
2-1 数字-模拟电路设计
3.模拟电路设计 1.建立一个schemetic元件
2-1 数字-模拟电路设计
3.模拟电路设计 2.绘制schemetic原理图
2-1 数字-模拟电路设计
3.模拟电路设计 2.绘制schemetic原理图
元件规格： Pmos Nmos W 2.5u W 2.5u L 500n L 500n
1.数-模电路设计 1.建立一个verilog元件
2-1 数字-模拟电路设计
2.数字电路设计 2.输入verilog代码
2-1 数字-模拟电路设计
2.数字电路设计 3.生成symbol视图
verilog
symbo
2-1 数字-模拟电路设计
2.数字电路设计 3.生成symbol视图
2-1 数字-模拟电路设计
Res
Cap Vdc
200k
10p 5
2-2 制作顶层文件
混合信号模拟的实现
数字设计 模拟设计
数字-模拟电路设计
制作顶层文件
制作顶层文件
建立层次化文件
配置仿真环境 仿真验证
2-2 制作顶层文件
1 实际操作中，我们把clk_01 schematic作为顶层文件，直 接导入counter_01.
2-3 建立层次文件
关于集成电路设计的流程详解
关于集成电路设计的流程详解集成电路设计（英语：Integrated circuit design），根据当前集成电路的集成规模，亦可称之为超大规模集成电路设计（VLSI design），是指以集成电路、超大规模集成电路为目标的设计流程。
集成电路设计通常是以“模块”作为设计的单位的。
例如，对于多位全加器来说，其次级模块是一位的加法器，而加法器又是由下一级的与门、非门模块构成，与、非门最终可以分解为更低抽象级的CMOS 器件。
下面就让我们进一步的了解集成电路设计的相关知识。
集成电路设计介绍集成电路设计的流程一般先要进行软硬件划分，将设计基本分为两部分：芯片硬件设计和软件协同设计。
芯片硬件设计包括：1．功能设计阶段。
设计人员产品的应用场合，设定一些诸如功能、操作速度、接口规格、环境温度及消耗功率等规格，以做为将来电路设计时的依据。
更可进一步规划软件模块及硬件模块该如何划分，哪些功能该整合于SOC 内，哪些功能可以设计在电路板上。
2．设计描述和行为级验证功能设计完成后，可以依据功能将SOC 划分为若干功能模块，并决定实现这些功能将要使用的IP 核。
此阶段间接影响了SOC 内部的架构及各模块间互动的讯号，及未来产品的可靠性。
决定模块之后，可以用VHDL 或Verilog 等硬件描述语言实现各模块的设计。
接着，利用VHDL 或Verilog 的电路仿真器，对设计进行功能验证（functionsimulation，或行为验证 behavioral simulation）。
注意，这种功能仿真没有考虑电路实际的延迟，也无法获得精确的结果。
3．逻辑综合确定设计描述正确后，可以使用逻辑综合工具（synthesizer）进行综合。
综合过程中，需要选择适当的逻辑器件库（logic cell library），作为合成逻辑电路时的参考依据。
硬件语言设计描述文件的编写风格是决定综合工具执行效率的一个重要因素。
事实上，综合工具支持的HDL 语法均是有限的，一些过于抽象的语法只适于作为系统评估时的仿真模型，而不能被综合工具接受。
混合集成电路芯片的数学模型
混合集成电路芯片的数学模型在现代科技领域中，混合集成电路芯片（hybrid integrated circuit）是一项非常重要的技术。
它将集成电路的优势与其他组件的功能相结合，形成了一种功能强大且灵活多样的工具。
为了更深入地理解混合集成电路芯片，本文将基于数学模型角度，对其进行详细探讨。
混合集成电路芯片的数学模型可以帮助我们更好地理解和分析其性能以及在各种应用中的作用。
在探索混合集成电路芯片的数学模型之前，让我们先来了解一下什么是混合集成电路芯片。
混合集成电路芯片是一种将集成电路与其他器件（如电感、电容、二极管等）组合在一起的器件。
它可以在一个小型而紧凑的封装中实现多种功能，比如信号处理、放大、滤波和调制解调等。
这样的混合集成电路芯片具有灵活性高、低功耗、小体积等优势，很适合在无线通信、传感器和移动设备等领域应用。
在混合集成电路芯片的设计过程中，数学模型起着至关重要的作用。
通过建立准确且可靠的数学模型，我们可以预测和评估芯片的性能，如频率响应、功耗和噪声等。
这些模型以数学方程的形式表示，其中涉及到电学性质、电流和电压的传输等关键参数。
一种常见的混合集成电路芯片数学模型是电路模型。
电路模型使用电流和电压的关系描述芯片内部的电子元件之间的相互作用。
它包括电容、电导和电感等元件，以及它们之间的连接关系。
通过这些电路模型，我们可以分析和优化芯片的电气特性。
另一个常见的数学模型是传输线模型。
在混合集成电路芯片中，传输线用于传输信号，如高频信号和脉冲信号。
传输线模型基于Maxwell's方程组描述传输线的电磁行为，并涉及参数如阻抗、传输速度和驻波比等。
通过传输线模型，我们可以研究信号的传输特性以及在传输线上的反射和衰减情况。
除了电路模型和传输线模型，混合集成电路芯片的数学模型还可以采用其他形式，如概率模型和统计模型。
这些模型可以用于分析芯片中的噪声特性、抗干扰性和可靠性等方面。
在探索混合集成电路芯片的数学模型时，我们需要考虑以下几个方面：深度和广度。
数模混合ic-解释说明
数模混合ic-概述说明以及解释1.引言1.1 概述数模混合IC是指在一个芯片内集成了模数混合信号电路的集成电路，它将数字电路与模拟电路有机地结合在一起。
随着电子技术的快速发展和市场需求的不断增加，数模混合IC的应用逐渐得到了广泛关注和应用。
数模混合IC主要用于将模拟信号转换为数字信号或将数字信号转换为模拟信号的过程中。
它可以实现模拟信号的采样、滤波、放大、调制、解调等功能，同时能够进行数字信号的处理、编解码、调制解调等操作。
因此，数模混合IC被广泛应用于通信、音视频处理、传感器接口等领域。
数模混合IC的设计流程主要包括需求分析、系统设计、电路设计、电路仿真、布局布线、验证测试等多个环节。
在设计过程中，需要考虑电路的性能指标、功耗、面积、成本等因素，以确保设计出满足实际应用需求的芯片。
数模混合IC相比于传统的模拟电路和数字电路独立设计的方式，具有一定的优势和挑战。
它可以减少电路间的接口，简化系统设计，提高集成度和性能。
然而，由于数字和模拟电路之间的互相影响和干扰，数模混合IC的设计和验证相对较为复杂，对设计人员的技术水平要求较高。
总之，数模混合IC作为一种集成度高、功能强大的芯片设计技术，具有广泛的应用前景。
随着科技的不断进步和市场需求的不断变化，数模混合IC的应用将得到进一步的推广和发展。
未来，数模混合IC设计将更加注重低功耗、高性能、高集成度和低成本等方面的探索，为各个领域的应用提供更加优越的解决方案。
1.2文章结构文章结构部分的内容可以按照以下方式进行编写：2. 文章结构本文分为引言、正文和结论三个部分。
每个部分包含多个小节，具体的结构如下：2.1 引言2.1.1 概述2.1.2 文章结构2.1.3 目的2.1.4 总结2.2 正文2.2.1 数模混合IC的定义2.2.2 数模混合IC的应用领域2.2.3 数模混合IC的设计流程2.2.4 数模混合IC的优势和挑战2.3 结论2.3.1 数模混合IC的发展前景2.3.2 数模混合IC的应用推广2.3.3 数模混合IC的未来发展方向2.3.4 总结在引言部分，我们将概述整篇文章的主要内容、目的以及总结。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
芯片设计中数模混合集成电路设计流程
芯片设计包含很多流程，每个流程的顺利实现才能保证芯片设计的正确性。
因此，对芯片设计流程应当具备一定了解。
本文将讲解芯片设计流程中的数字集成电路设计、模拟集成电路设计和数模混合集成电路设计三种设计流程。
数字集成电路设计多采用自顶向下设计方式，首先是系统的行为级设计，确定芯片的功能、性能，允许的芯片面积和成本等。
然后是进行结构设计，根据芯片的特点，将其划分成接口清晰、相互关系明确的、功能相对独立的子模块。
接着进行逻辑设计，这一步尽量采用规则结构来实现，或者利用已经验证过的逻辑单元。
接下来是电路级设计，得到可靠的电路图。
最后就是将电路图转换成版图。
系统功能描述主要确定集成电路规格并做好总体设计方案。
其中，系统规范主要是针对整个电子系统性能的描述，是系统最高层次的抽象描述，包括系统功能、性能、物理尺寸、设计模式、制造工艺等。
功能设计主要确定系统功能的实现方案，通
常是给出系统的时序图及各子模块之间的数据流图，附上简单的文字，这样能更清晰的描述设计功能和内部结构。
为了使整个设计更易理解，一般在描述设计可见功能之后，对系统内部各个模块及其相互连接关系也进行描述。
描述从系统应用角度看，需要说明该设计适用场合、功能特性、在输入和输出之间的数据变换。
逻辑设计是将系统功能结构化。
通常以文本、原理图、逻辑图表示设计结果，有时也采用布尔表达式来表示设计结果。
依据设计规范完成模块寄存器传输级代码编写，并保证代码的可综合、清晰简洁、可读性，有时还要考虑模块的复用性。
随后进行功能仿真和FPGA 验证，反复调试得到可靠的源代码。
其中，还要对逻辑设计的RTL 级电路设计进行性能及功能分析，主要包括代码风格、代码覆盖率、性能、可测性和功耗评估等。
电路设计大体分为逻辑实现、版图前验证和版图前数据交付三个阶段。
逻辑实现将逻辑设计表达式转换成电路实现，即用芯片制造商提供的标准电路单元加上时间约束等条件，使用尽可能少的元件和连线完成从RTL描述到综合库单元之间的映射，得到一个在面积和时序上满足需求的门级网表。
时钟树插入也将在逻辑实现中完成，插入时钟树后，再进行逻辑综合、功耗优化和扫描链插入后得到门级网表，并通过延迟计算得到相关标准延时格式(SDF)文件。
版图前验证利用逻辑实现得到的相关门级网表和SDF文件，进行门级逻辑仿真和测试综合，包括静态时序仿真、动态仿真、功耗分析、自动测试图形生成等，经过版图前验证得到的电路设计门级网表必须要满足一定的时序/功耗约束要求。
物理设计就是版图设计。
将综合得到的网表和时序约束文件导入EDA软件中，进行布局布线，生成符合设计要求的Layout,在完成了全部的Layout之后，利用相关提取软件进行寄生参数提取，并重新反馈到物理实现的布局布线软件中，进行时序计算和重新优化，直得到满意的时序结果为止。
这时可以生产包含精确寄生信息的SDF文件，与布局布线后生成的网表一道进行时序分析。
时序分析通过后，就可以导出布局布线后的GDS格式的版图数据，供后续流程使用。
在版图设计完成之后，非常重要的一步工作就是版图验证。
版图验证保证了芯片依照其设计功能准确无误地实现，主要包括设计规则检查(DRC)、电路版图对照检查(LVS)、版图的电路提取(NE)、电学规则检查(ERC)和寄生参数提取(PE)。
芯片设计十分值得大家关注，为保证芯片设计的正确性，我们应当了解每一个芯片设计流程。
本文，将向大家简单介绍芯片设计流程中的模拟集成电路设计，希望大家通过本文对芯片设计
的模拟集成电路设计有个模糊认识。
其中每个步骤的具体做法，小编将在后续文章中为大家介绍。
早在20世纪80年代初期，就有人预言模拟电路即将消失。
当时，数字信号处理算法的功能日益增强，而VLSI技术的发展又使得在一块芯片上集成数百万、上千万个晶体管成为可能。
由于这些算法可以在硅片上紧凑而有效的实现，所以许多传统上采用模拟电路形式来实现的功能很容易在数字领域内完成，例如，数字音频和无线蜂窝电话。
完成一个模拟集成电路的设计，需要多个步骤，具体包括：①规格定义;②电路结构选择以及工艺确定;③具体电路设计;④电路仿真;⑤版图设计;⑥版图验证;⑦后仿真。
混合信号集成电路设计对数字电路和模拟电路做整体上的考虑以及验证，这将面临许多挑战和困难。
传统的混合信号集成电路设计是采用有底向上的方法，用SPICE 等电路仿真器对混合电路中的模拟元件进行设计，用数字电路仿真器对数字电路部分进行仿真。
然后通过手工建立网表，对数字和模拟电路的协同工作进行设计验证。
然而，模拟电路和数字电路之间协同工作的验证比较困难，因此用这种传统设计方法仿真和验证整个混合电路系统既费时，又不精确，特别对于复杂度越来越大的系统而言，这种缺陷更显突出。
随着EDA 技术的飞速发展，混合信号集成电路设计推进到了自顶向下的设计流程。
该流程同数字系统自顶向下的流程相似，但与纯数字系统的结构有所不同，这是因为混合系统模拟部分仍然需要自底向上的设计，需要更多的时间和丰富的知识与经验。
因此，研究如何采用通用的设计方法和共有的约束与资源来建立混合系统，是十分有价值的。
混合信号集成电路的基本设计流程主要包括设计规划、系统级设计、模拟电路/数字电路划分、电路级设计与仿真、版图级设计与仿真等。
研究和开发混合信号集成电路首先应从市场需求出发，选定一个研究开发的目标，然后确定混合信号集成电路的系统定义、系统指标，在此基础上开发和选择合适的算法。
在这个阶段，需要根据电路的功能将模拟电路和数字电路划分开来。
数字电路用来处理离散的信号，模拟电路则处理连续的信号。
电路可以通过具体的元器件，例如，运算放大器、晶体管、电容器、逻辑门等来表征。
混合信号集成电路包括数字和模拟两部分，其中模拟电路一般全定制设计，采用自底向上的设计流程，进行全定制版图设计、验证、仿真;数字电路一般采用自顶向下的设计流程，进行寄存器传输级描述、寄存器传输级仿真、测试、综合、门级仿真。
然后，将两种电路放在混合信号验证平台中进行混合仿真。
这种混合仿真可以是寄存器传输级的数字电路与晶体管级的模拟电路的混合仿真，也可以是门级或晶体管级的数字电路与模
拟电路的混合仿真。
目前设计者主要采用由Mentor Graphics、Synopsys 和Cadence 三大EDA 工具供应商提供的模拟和混合信号工具和技术进行混合仿真。
在这两个阶段，将整合后的电路级设计，结合相关物理实现工艺，进行对相关模拟电路和数字电路的版图设计、设计规则检查、版图验证、寄生参数提取等工作。
之后通过相关的混合信号验证平台对整个系统进行混合信号电路的后仿真。
在后仿真完成后，就可以将几何数据标准(GDSII)格式的文件送到制板厂做掩膜板，制作完成后便可上流水线流片。
