基于51单片机的自动寻迹避障小车设计方案一.系统方案的论证与比较根据设计要求,本系统主要由控制器模块,电源模块,寻迹传感器模块,避障传感器模块，直流电机及其驱动等模块构成.为较好的实现各模块的功能,我们分别设计了几种方案并分别进行了论证.1.1车体设计方案1：采用底部为三轮的车体，其中并排的两个轮子分别有不同电机控制，另一个轮子选用万向轮。
方案2：采用底部为四个轮子的车体，其中左右各一对轮子分别由不通连杆连在一起，并分别由不通电机控制。
方案一和方案二在电机控制那块大体相同，但是方案一选用了万向轮，车子动起来时有时不能确保其路径，特别是直线行进时。
所以我们最终选用了方案二。
1.2控制器模块方案1:采用可编程逻辑器件CPLD 作为控制器.CPLD可以实现各种复杂的逻辑功能,规模大,密度高,体积小,稳定性高,IO资源丰富,易于进行功能扩展.采用并行的输入输出方式,提高了系统的处理速度,适合作为大规模控制系统的控制核心.但本系统不需要复杂的逻辑功能,对数据的处理速度的要求也不是非常高.且从使用及经济的角度考虑我们放弃了此方案.方案2：采用单片机作为控制器。
51系列的单片机由于其价格低廉且资料多，发展比较成熟。
这里我们选用STC公司的89C52RC型号的单片机，它有32个IO接口，内部有256B 的RAM和8KB的ROM，3个16位的定时/计数器以及6个中断源，而且可以可以在线编程，便地实现程序的下载与整机的调试。
1.3电源模块1.3.1供电部分由于本系统需要电池供电,我们考虑了如下集中方案为系统供电.方案1: 采用10节1.5V干电池供电,电压达到15V,经7812稳压后给支流电机供电,然后将12V电压再次降压,稳压后给单片机系统和其他芯片供电.但干电池电量有限,使用大量的干电池给系统调试带来很大的不便,因此,我们放弃了这种方案.方案2:采用7.2V可充电式锂电池串7给直流电机供电,经过7805稳压得到+5V 电压,稳压后给单片机系统和其他芯片供电.锂电池的电量比较足,并且可以充电,重复利用,因此,这种方案比较可行.因此,我们选择了这种方案.1.3.2稳压部分方案1: 采用两片7812将电压稳压至12V后给直流电机供电,然后采用一片7809将电压稳定至9V,最后经7805将电压稳至5V,给单片机系统和其他芯片供电,但7809和7805压降过大,使7809和7805消耗的功率过大,导致7809和7805发热量过大,因此,我们放弃了这种方案.方案 2:采用两片7812将电压稳压至12V后给直流电机供电,然后采用2576将电压稳至5V.2576的输出电流最大可至3A,完全满足系统要求.综上考虑,我们选择了方案2.1.4寻迹传感器模块方案1:用光敏电阻组成光敏探测器.光敏电阻的阻值可以跟随周围环境光线的变化而变化. 当光线照射到白线上面时,光线发射强烈,光线照射到黑线上面时,光线发射较弱.因此光敏电阻在白线和黑线上方时,阻值会发生明显的变化.将阻值的变化值经过比较器就可以输出高低电平.但是这种方案受光照影响很大,不能够稳定的工作.因此我们考虑其他更加稳定的方案.方案2:用红外发射管和接收管自己制作光电对管寻迹传感器.红外发射管发出红外线,当发出的红外线照射到白色的平面后反射,若红外接收管能接收到反射回的光线则检测出白线继而输出低电平,若接收不到发射管发出的光线则检测出黑线继而输出高电平.这样自己制作组装的寻迹传感器基本能够满足要求,但是工作不够稳定,且容易受外界光线的影响,因此我们放弃了这个方案.方案3:用RPR220型光电对管.RPR220是一种一体化反射型光电探测器,其发射器是一个砷化镓红外发光二极管,而接收器是一个高灵敏度,硅平面光电三极管.RPR220采用DIP4封装,其具有如下特点:塑料透镜可以提高灵敏度.内置可见光过滤器能减小离散光的影响.体积小,结构紧凑.当发光二极管发出的光反射回来时,三极管导通输出低电平.此光电对管调理电路简单,工作性能稳定.因此我们选择了方案3.1.5避障传感器模块方案一：采用碰撞开关避障。
智能循迹避障声控小车设计 毕业设计
智能循迹避障声控小车设计摘要系统主要由红外避障模块、声控模块、光电寻迹、电机驱动及语音播报模块组成。
采用P89V51单片机作为智能小车控制核心。
系统能实现对线路进行寻迹，小车可以前进或后退，遇到障碍物可以自行停止并可以实现反向运行，系统可以利用声音控制小车的启停。
整个系统小巧紧凑，控制准确，性价比高，人机互动性好。
关键词：P89V51单片机；红外避障；线路寻迹；直流减速电机ABSTRACTSystem is mainly by infrared obstacle avoidance module, voice module, opto-electronics and motor drive tracing module. Used as a single-chip smart car P89V51 control core. System can realize the tracing lines, cars can go forward or backward, encountered obstacles can stop and reverse operation can be achieved, the system can use voice to control the start and stop car. Compact the entire system to control the accurate, cost-effective, good human-computer interaction.KEYWORD:P89V51MCU;Infrared obstacle avoidance；Tracing；DC motor speed目录1 系统设计 (1)1.1 设计要求 (1)1.1.1 基本要求 (1)1.1.2 扩展部分 (1)1.2 总体设计方案 (1)1.2.1 基本模块设计方案论证与比较 (1)1.2.2 系统总体设计方案 (5)2 单元硬件电路设计 (6)2.1 光电对管寻迹模块 (6)2.2电机驱动电路的设计 (6)2.3红外避障模块 (7)2.4 单片机P89V51核心模块 (8)2.5 声控电路 (8)2.6 语音播报模块 (9)3 系统软件设计 (10)3.1主程序流程图 (10)3.2 传感器数据处理及寻迹程序流程 (11)4 系统测试 (12)4.1 硬件测试 (12)4.2 硬件与软件的联机测试 (12)5 测试数据及实验结果 (13)参考文献 (14)1 系统设计1.1 设计要求1.1.1 基本要求1、小车可以自动寻迹在设计好的线路上向前或向后跑。
循迹避障智能小车设计
循迹避障智能小车设计一、硬件设计1、车体结构智能小车的车体结构通常采用四轮驱动或两轮驱动的方式。
四轮驱动能够提供更好的稳定性和动力，但结构相对复杂；两轮驱动则较为简单，但在稳定性方面可能稍逊一筹。
在选择车体结构时，需要根据实际应用场景和需求进行权衡。
为了保证小车的灵活性和适应性，车架材料一般选择轻质且坚固的铝合金或塑料。
同时，合理设计车轮的布局和尺寸，以确保小车能够在不同的地形上顺利行驶。
2、传感器模块（1）循迹传感器循迹传感器是实现小车循迹功能的关键部件。
常见的循迹传感器有光电传感器和红外传感器。
光电传感器通过检测反射光的强度来判断黑线的位置；红外传感器则利用红外线的反射特性来实现循迹。
在实际应用中，可以根据小车的运行速度和精度要求选择合适的传感器。
为了提高循迹的准确性，通常会在小车的底部安装多个传感器，形成传感器阵列。
通过对传感器信号的综合处理，可以更加精确地判断小车的位置和行驶方向。
（2）避障传感器避障传感器主要用于检测小车前方的障碍物。
常用的避障传感器有超声波传感器、激光传感器和红外测距传感器。
超声波传感器通过发射和接收超声波来测量距离；激光传感器则利用激光的反射来计算距离；红外测距传感器则是根据红外线的传播时间来确定距离。
在选择避障传感器时，需要考虑其测量范围、精度、响应速度等因素。
一般来说，超声波传感器测量范围较大，但精度相对较低；激光传感器精度高，但成本较高；红外测距传感器则介于两者之间。
3、控制模块控制模块是智能小车的核心部分，负责处理传感器数据、控制电机驱动和实现各种逻辑功能。
常见的控制模块有单片机（如 Arduino、STM32 等）和微控制器（如 PIC、AVR 等）。
单片机具有开发简单、资源丰富等优点，适合初学者使用；微控制器则在性能和稳定性方面表现更优，适用于对系统要求较高的场合。
在实际设计中，可以根据需求和个人技术水平选择合适的控制模块。
4、电机驱动模块电机驱动模块用于控制小车的电机运转，实现前进、后退、转弯等动作。
智能循迹小车设计方案

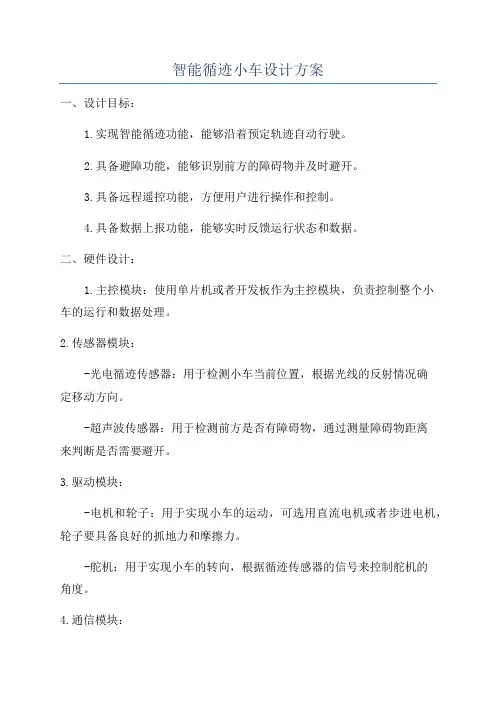

智能循迹小车设计方案一、设计目标：1.实现智能循迹功能，能够沿着预定轨迹自动行驶。
