304不锈钢抛光方法
不锈钢抛光施工方案
不锈钢抛光施工方案一、施工前准备1.确定抛光的不锈钢材料种类和表面要求，如304不锈钢、316不锈钢等，以及需要实现何种光洁度。
2.准备所需的施工工具和设备，如砂轮机、抛光机、抛光膏等。
3.对施工区域进行清洁，确保没有灰尘、杂物等污物，以免对施工品质造成影响。
二、抛光施工过程1.清洗不锈钢表面：使用清洁剂和清水对不锈钢表面进行彻底清洁，去除污渍和油脂，确保表面干净无杂质。
2.粗磨处理：使用砂轮机进行粗磨处理，去除不锈钢表面的毛刺、氧化物和划痕等缺陷。
3.中磨处理：使用中号砂轮沿着不锈钢的纹路方向进行中磨处理，使表面更加光滑。
4.细磨处理：使用细号砂轮进行细磨处理，消除中磨处理过程中可能留下的砂痕，提升表面的光洁度。
5.抛光处理：使用抛光机和抛光膏对不锈钢表面进行抛光处理，使其达到所需的光洁度要求。
抛光膏应根据不锈钢材料的种类和表面状态选择合适的种类和用量。
三、验收与保养1.进行表面检查：对抛光后的不锈钢表面进行视觉检查，确保表面没有明显的划痕、油污或污渍等缺陷。
2.进行光洁度检测：使用光洁度测试仪器，测量不锈钢表面的光洁度是否达到要求，如Ra值等指标。
3.进行防污保养：抛光后的不锈钢表面容易受到污物的附着，应进行防污保养。
可以使用适合不锈钢材料的清洁剂进行定期清洁，并使用吸尘器清理灰尘等杂质。
四、注意事项1.在进行施工前，应根据不锈钢材料的种类和表面状态选择合适的抛光工艺和工具，以避免对不锈钢材料造成不必要的损伤。
2.在进行抛光过程中，应遵循从粗磨到细磨的顺序，确保每一道工序的质量和效果。
3.抛光过程中，要注意控制抛光机的转速、用力和抛光膏的使用量，以免对不锈钢材料造成过度磨损或影响抛光效果。
4.施工过程中应严格按照操作规程进行操作，并注意安全防护，如佩戴护目镜、手套等个人防护用品。
5.施工后，应妥善保管和清洁使用的工具和设备，以便下次施工使用。
以上是一个大致的不锈钢抛光施工方案，具体施工过程和要求还需要根据实际情况进行调整，以确保施工质量和效果。
304不锈钢管加工方法

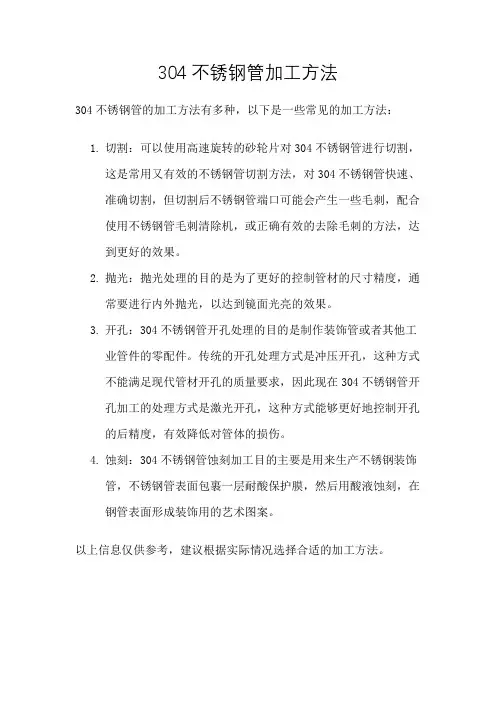

304不锈钢管加工方法
304不锈钢管的加工方法有多种，以下是一些常见的加工方法：
1.切割：可以使用高速旋转的砂轮片对304不锈钢管进行切割，
这是常用又有效的不锈钢管切割方法，对304不锈钢管快速、准确切割，但切割后不锈钢管端口可能会产生一些毛刺，配合使用不锈钢管毛刺清除机，或正确有效的去除毛刺的方法，达到更好的效果。
2.抛光：抛光处理的目的是为了更好的控制管材的尺寸精度，通
常要进行内外抛光，以达到镜面光亮的效果。
3.开孔：304不锈钢管开孔处理的目的是制作装饰管或者其他工
业管件的零配件。
传统的开孔处理方式是冲压开孔，这种方式不能满足现代管材开孔的质量要求，因此现在304不锈钢管开孔加工的处理方式是激光开孔，这种方式能够更好地控制开孔的后精度，有效降低对管体的损伤。
4.蚀刻：304不锈钢管蚀刻加工目的主要是用来生产不锈钢装饰
管，不锈钢管表面包裹一层耐酸保护膜，然后用酸液蚀刻，在钢管表面形成装饰用的艺术图案。
以上信息仅供参考，建议根据实际情况选择合适的加工方法。
304不锈钢工艺介绍
304不锈钢工艺介绍
304不锈钢是一种常见的不锈钢材料，通常用于制造家居用品、厨具、建筑材料等。
下面是关于304不锈钢工艺的介绍：
1. 熔化制造工艺：304不锈钢主要通过熔化制造工艺进行生产。
这包括将铁矿石经过冶炼、熔炼得到生铁，然后通过转炉炼钢或电炉炼钢得到不锈钢熔体。
最后，通过连铸或浇铸工艺将熔体倾入铸模，形成不锈钢坯料。
2. 热处理工艺：不锈钢坯料经过热处理工艺能够改变其微结构和物理性能。
通常，这包括热轧、热处理和退火等步骤。
热轧可以将不锈钢坯料加热至高温后进行挤压和轧制，以改变其形状和厚度。
然后，通过热处理和退火工艺，可以消除添加元素的残留应力，并提高不锈钢的硬度和耐腐蚀性能。
3. 冷加工工艺：不锈钢还可以通过冷加工工艺进行成型和加工。
冷加工包括冷轧、冷拉、冷拔、冷弯和深冲等工艺，可以改变不锈钢的形状、尺寸和表面质量。
冷加工还可以增强不锈钢的机械性能，提高其抗拉强度和硬度。
4. 表面处理工艺：为了改善不锈钢的外观和耐腐蚀性能，通常会对其进行表面处理。
典型的表面处理包括抛光、喷砂、酸洗和电镀等工艺。
抛光能够使不锈钢表面光滑且无划痕，提高其外观质量。
而酸洗可以去除不锈钢表面的氧化皮和杂质，恢复其耐腐蚀性能。
综上所述，304不锈钢经过熔化制造、热处理、冷加工和表面
处理等工艺，可以得到各种形态和性能的不锈钢制品。
这些工艺能够让不锈钢具有良好的机械性能、耐腐蚀性能和外观质量，满足各种应用领域的需求。
304不锈钢加工工艺
304不锈钢加工工艺
304不锈钢是一种常用的不锈钢材料，具有良好的耐腐蚀性和美观的表面质感。
它的加工工艺相对较为成熟，被广泛应用于各种领域。
在加工304不锈钢时，通常会采用以下步骤：
1. 下料：将不锈钢板切割成所需尺寸，可以采用等离子切割、激光切割或机械切割等方法。
2. 矫平：将切割后的不锈钢板矫平，以消除板材在加工过程中的变形和弯曲。
3. 剪切：将矫平后的不锈钢板剪切成所需长度和宽度。
4. 冲压：将不锈钢板冲压成所需形状和尺寸，可以采用模具进行冲压。
5. 焊接：如果需要，将冲压后的不锈钢板焊接成一体。
可以采用氩弧焊、激光焊或点焊等方法。
6. 抛光：对焊接后的不锈钢板进行抛光处理，以获得美观的表面质感。
可以采用机械抛光、化学抛光或电解抛光等方法。
7. 检验：对抛光后的不锈钢板进行检查，以确保其尺寸、形状和表面质量符合要求。
8. 包装：将检验合格的不锈钢板进行包装，以防止其在运输过程中受到损伤。
通过以上步骤，我们可以将304不锈钢加工成各种所需形状和尺寸的制品，如不锈钢容器、管道、板材等。
这些制品被广泛应用于化工、食品、医药等领域，为人们的生活和生产带来了便利和美观。
304不锈钢最简单检测方法
304不锈钢最简单检测方法
304不锈钢的简单检测方法主要包括以下几种：
1. 观察法：优质的不锈钢材料表面光亮，无明显锈迹和斑点，且含有纹理。
2. 磁铁检测法：由于304不锈钢是非磁性的，所以可以用磁铁来检测。
如
果材料被磁铁吸引，说明它不是304不锈钢。
3. 药水检测法：可以使用不锈钢检测液来进行检测。
根据药水的颜色变化，可以判断材料是否为304不锈钢。
4. 磨擦火花鉴别法：用高速旋转的砂轮机磨擦材料表面，观察产生的火花。
由于摩擦高温作用，各种元素微粒氧化时产生的火花数量、形状分叉等不同，可以鉴别材料化学成分和大致含量。
5. 硬度检测法：304不锈钢具有较高的硬度和韧性，可以通过硬度计进行检测。
6. 化学分析法：通过化学实验的方法，对不锈钢的成分进行分析，确定是否符合304不锈钢的标准。
以上方法仅供参考，建议在专业人士的指导下合理选择并使用上述工具。
你对304不锈钢板的抛光性能了解吗？

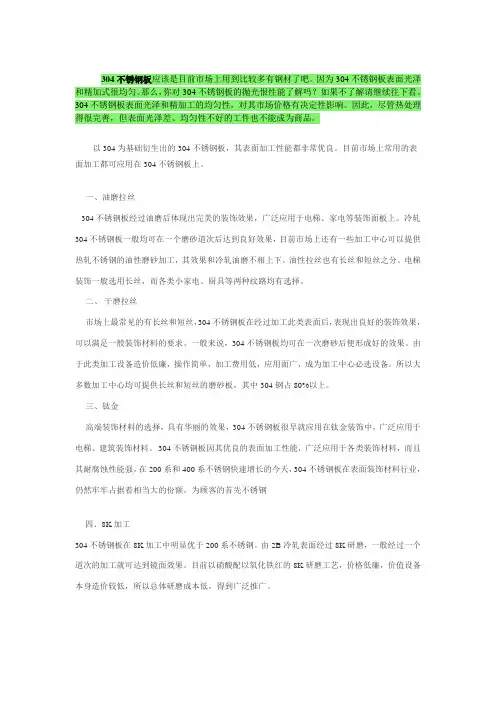

304不锈钢板应该是目前市场上用到比较多有钢材了吧。
因为304不锈钢板表面光泽和精加式很均匀。
那么，你对304不锈钢板的抛光恨性能了解吗？如果不了解请继续往下看。
304不锈钢板表面光泽和精加工的均匀性，对其市场价格有决定性影响。
因此，尽管热处理得很完善，但表面光泽差、均匀性不好的工件也不能成为商品。
以304为基础衍生出的304不锈钢板，其表面加工性能都非常优良。
目前市场上常用的表面加工都可应用在304不锈钢板上。
一、油磨拉丝304不锈钢板经过油磨后体现出完美的装饰效果，广泛应用于电梯、家电等装饰面板上。
冷轧304不锈钢板一般均可在一个磨砂道次后达到良好效果，目前市场上还有一些加工中心可以提供热轧不锈钢的油性磨砂加工，其效果和冷轧油磨不相上下。
油性拉丝也有长丝和短丝之分。
电梯装饰一般选用长丝，而各类小家电、厨具等两种纹路均有选择。
二、干磨拉丝市场上最常见的有长丝和短丝，304不锈钢板在经过加工此类表面后，表现出良好的装饰效果，可以满足一般装饰材料的要求。
一般来说，304不锈钢板均可在一次磨砂后便形成好的效果。
由于此类加工设备造价低廉，操作简单，加工费用低，应用面广，成为加工中心必选设备。
所以大多数加工中心均可提供长丝和短丝的磨砂板，其中304钢占80%以上。
三、钛金高端装饰材料的选择，具有华丽的效果，304不锈钢板很早就应用在钛金装饰中，广泛应用于电梯、建筑装饰材料。
304不锈钢板因其优良的表面加工性能，广泛应用于各类装饰材料，而且其耐腐蚀性能强，在200系和400系不锈钢快速增长的今天，304不锈钢板在表面装饰材料行业，仍然牢牢占据着相当大的份额，为顾客的首先不锈钢四、8K加工304不锈钢板在8K加工中明显优于200系不锈钢。
由2B冷轧表面经过8K研磨，一般经过一个道次的加工就可达到镜面效果。
目前以硝酸配以氧化铁红的8K研磨工艺，价格低廉，价值设备本身造价较低，所以总体研磨成本低，得到广泛推广。
304不锈钢抛光方法
304不锈钢抛光⽅法304不锈钢抛光⽅法：1.1机械抛光1.2机械抛光是靠切削、材料表⾯塑性变形去掉被抛光后的凸部⽽得到平滑⾯的，⼀般使⽤油⽯条、⽺⽑轮、砂纸等，以⼿⼯操作为主，特殊零件如回转体表⾯，可使⽤转台等辅助⼯具，表⾯质量要求⾼的可采⽤超精研抛的⽅法。
超精研抛是采⽤特制的磨具，在含有磨料的研抛液中，紧压在⼯件被加⼯表⾯上，作⾼速旋转运动。
利⽤该技术可以达到Ra0.008 µ m 的表⾯粗糙度，是各种抛光⽅法中最⾼的。
光学镜⽚模具常采⽤这种⽅法。
1.3 1.2 化学抛光1.4化学抛光是让材料在化学介质中表⾯微观凸出的部分较凹部分优先溶解，从⽽得到平滑⾯。
这种⽅法的主要优点是不需复杂设备，可以抛光形状复杂的⼯件，可以同时抛光很多⼯件，效率⾼。
化学抛光的核⼼问题是抛光液的配制。
化学抛光得到的表⾯粗糙度⼀般为数10 µ m 。
1.5 1.3 电解抛光1.6电解抛光基本原理与化学抛光相同，即靠选择性的溶解材料表⾯微⼩凸出部分，使表⾯光滑。
与化学抛光相⽐，可以消除阴极反应的影响，效果较好。
电化学抛光过程分为两步：1.7（1 ）宏观整平溶解产物向电解液中扩散，材料表⾯⼏何粗糙下降，Ra ＞1 µ m 。
1.8（2 ）微光平整阳极极化，表⾯光亮度提⾼，Ra ＜1 µ m 。
1.9 1.4 超声波抛光1.10将⼯件放⼊磨料悬浮液中并⼀起置于超声波场中，依靠超声波的振荡作⽤，使磨料在⼯件表⾯磨削抛光。
超声波加⼯宏观⼒⼩，不会引起⼯件变形，但⼯装制作和安装较困难。
超声波加⼯可以与化学或电化学⽅法结合。
在溶液腐蚀、电解的基础上，再施加超声波振动搅拌溶液，使⼯件表⾯溶解产物脱离，表⾯附近的腐蚀或电解质均匀；超声波在液体中的空化作⽤还能够抑制腐蚀过程，利于表⾯光亮化。
1.111.5 流体抛光1.12流体抛光是依靠⾼速流动的液体及其携带的磨粒冲刷⼯件表⾯达到抛光的⽬的。
常⽤⽅法有：磨料喷射加⼯、液体喷射加⼯、流体动⼒研磨等。
304不锈钢生产流程
304不锈钢生产流程首先，原材料的选用非常重要。
304不锈钢的主要成分是铁、铬、镍和少量的碳、硅、锰等。
其中，铬的含量一般在18-20%之间，镍的含量一般在8-10.5%之间。
为了保证产品的质量，选材时要注意原材料的成分和质量。
其次，炼钢是生产不锈钢的关键环节之一、首先要选用高质量的原材料，并经过严格的化验和筛选。
然后，将选定的原材料加入到炼钢炉中，进行冶炼。
在冶炼过程中，需要控制好温度和成分的配比，以获得符合要求的不锈钢成品。
炼钢后，将得到的钢坯送往轧机进行轧制。
轧制主要分为热轧和冷轧两种方式。
热轧是将钢坯加热至较高温度，然后通过轧机进行连续轧制，最终得到所需的规格尺寸。
冷轧是将钢坯在常温下进行轧制，可以获得更高的机械性能和表面质量。
轧制完成后，需要进行退火处理。
退火是通过加热和保温等工艺，使材料内部的晶粒重新排列，消除应力和硬化。
退火过程中要严格控制温度和保温时间，以达到所需的力学性能和组织结构。
除了上述主要工艺以外，304不锈钢的生产过程还包括酸洗、抛光、清洗、质检等环节。
酸洗是将轧制后的钢卷浸入酸液中，去除表面的氧化皮和污染物。
抛光是通过机械研磨，使不锈钢表面更加光亮。
清洗是用水和清洁剂对产品进行清洗，以去除表面的污垢和残留物。
质检是对成品进行严格的检验，包括外观、尺寸、化学成分、力学性能等。
综上所述，304不锈钢的生产流程包括原材料选用、炼钢、轧制和退火等工艺。
这些工艺环节的控制和操作都对最终产品的质量至关重要。
只有经过严格控制和检验，才能生产出具有良好机械性能和耐腐蚀性能的优质304不锈钢。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
304不锈钢抛光方法：
1.1机械抛光
机械抛光是靠切削、材料表面塑性变形去掉被抛光后的凸部而得到平滑面的抛光方法，一般使用油石条、羊毛轮、砂纸等，以手工操作为主，特殊零件如回转体表面，可使用转台等辅助工具，表面质量要求高的可采用超精研抛的方法。
超精研抛是采用特制的磨具，在含有磨料的研抛液中，紧压在工件被加工表面上，作高速旋转运动。
利用该技术可以达到μ m 的表面粗糙度，是各种抛光方法中最高的。
光学镜片模具常采用这种方法。
化学抛光
化学抛光是让材料在化学介质中表面微观凸出的部分较凹部分优先溶解，从而得到平滑面。
这种方法的主要优点是不需复杂设备，可以抛光形状复杂的工件，可以同时抛光很多工件，效率高。
化学抛光的核心问题是抛光液的配制。
化学抛光得到的表面粗糙度一般为数10 μ m 。
电解抛光
电解抛光基本原理与化学抛光相同，即靠选择性的溶解材料表面微小凸出部分，使表面光滑。
与化学抛光相比，可以消除阴极反应的影响，效果较好。
电化学抛光过程分为两步：
（ 1 ）宏观整平溶解产物向电解液中扩散，材料表面几何粗糙下降， Ra ＞ 1 μ m 。
（ 2 ）微光平整阳极极化，表面光亮度提高， Ra ＜ 1 μ m 。
超声波抛光
将工件放入磨料悬浮液中并一起置于超声波场中，依靠超声波的振荡作用，使磨料在工件表面磨削抛光。
超声波加工宏观力小，不会引起工件变形，但工装制作和安装较困难。
超声波加工可以与化学或电化学方法结合。
在溶液腐蚀、电解的基础上，再施加超声波振动搅拌溶液，使工件表面溶解产物脱离，表面附近的腐蚀或电解质均匀；超声波在液体中的空化作用还能够抑制腐蚀过程，利于表面光亮化。
流体抛光
流体抛光是依靠高速流动的液体及其携带的磨粒冲刷工件表面达到抛光的目的。
常用方法有：磨料喷射加工、液体喷射加工、流体动力研磨等。
流体动力研磨是由液压驱动，使携带磨粒的液体介质高速
往复流过工件表面。
介质主要采用在较低压力下流过性好的特殊化合物（聚合物状物质）并掺上磨料制成，磨料可采用碳化硅粉末。
磁研磨抛光
磁研磨抛光是利用磁性磨料在磁场作用下形成磨料刷，对工件磨削加工。
这种方法加工效率高，质量好，加工条件容易控制，工作条件好。
采用合适的磨料，表面粗糙度可以达到μ m 。
在塑料模具加工中所说的抛光与其他行业中所要求的表面抛光有很大的不同，严格来说，模具的抛光应该称为镜面加工。
它不仅对抛光本身有很高的要求并且对表面平整度、光滑度以及几何精确度也有很高的标准。
表面抛光一般只要求获得光亮的表面即可。
镜面加工的标准分为四级：AO= μ m ， A1= μ m ，A3= μ m ，A4= μ m ，由于电解抛光、流体抛光等方法很难精确控制零件的几何精确度，而化学抛光、超声波抛光、磁研磨抛光等方法的表面质量又达不到要求，所以精密模具的镜面加工还是以机械抛光为主。
机械抛光基本程序：
要想获得高质量的抛光效果，最重要的是要具备有高质量的油石、砂纸和钻石研磨膏等抛光工具和辅助品。
而抛光程序的选择取决于前期加工后的表面状况，如机械加工、电火花加工，磨加工等等。
机械抛光的一般过程如下：
（ 1 ）粗抛经铣、电火花、磨等工艺后的表面可以选择转速在 35 000 — 40 000 rpm 的旋转表面抛光机或超声波研磨机进行抛光。
常用的方法有利用直径Φ 3mm 、 WA # 400 的轮子去除白色电火花层。
然后是手工油石研磨，条状油石加煤油作为润滑剂或冷却剂。
一般的使用顺序为 #180 ~ #240 ~ #320 ~ #400 ~ #600 ~ #800 ~ #1000 。
许多模具制造商为了节约时间而选择从 #400 开始。
（ 2 ）半精抛半精抛主要使用砂纸和煤油。
砂纸的号数依次为： #400 ~ #600 ~ #800 ~ #1000 ~ #1200 ~ #1500 。
实际上 #1500 砂纸只用适于淬硬的模具钢（ 52HRC 以上），而不适用于预硬钢，因为这样可能会导致预硬钢件表面烧伤。
（ 3 ）精抛精抛主要使用钻石研磨膏。
若用抛光布轮混合钻石研磨粉或研磨膏进行研磨的话，则通
常的研磨顺序是9 μ m （ #1800 ）~ 6 μ m （ #3000 ）~3 μ m （ #8000 ）。
9 μ m 的钻石研磨膏和抛光布轮可用来去除 #1200 和 #1500 号砂纸留下的发状磨痕。
接着用粘毡和钻石研磨膏进行抛光，顺序为 1 μ m （ #14000 ）~ 1/2 μ m （ #60000 ）~1/4 μ m （ #100000 ）。
精度要求在 1 μ m 以上（包括 1 μ m ）的抛光工艺在模具加工车间中一个清洁的抛光室内即可进行。
若进行更加精密的抛光则必需一个绝对洁净的空间。
灰尘、烟雾，头皮屑和口水沫都有可能报废数个小时工作后得到的高精密抛光表面。
机械抛光中要注意的问题
用砂纸抛光应注意以下几点：
（ 1 ）用砂纸抛光需要利用软的木棒或竹棒。
在抛光圆面或球面时，使用软木棒可更好的配合圆面和球面的弧度。
而较硬的木条像樱桃木，则更适用于平整表面的抛光。
修整木条的末端使其能与钢件表面形状保持吻合，这样可以避免木条（或竹条）的锐角接触钢件表面而造成较深的划痕。
（ 2 ）当换用不同型号的砂纸时，抛光方向应变换45 ° ~ 90 °，这样前一种型号砂纸抛光后留下的条纹阴影即可分辨出来。
在换不同型号砂纸之前，必须用 100 ％纯棉花沾取酒精之类的清洁液对抛光表面进行仔细的擦拭，因为一颗很小的沙砾留在表面都会毁坏接下去的整个抛光工作。
从砂纸抛光换成钻石研磨膏抛光时，这个清洁过程同样重要。
在抛光继续进行之前，所有颗粒和煤油都必须被完全清洁干净。
（ 3 ）为了避免擦伤和烧伤工件表面，在用 #1200 和 #1500 砂纸进行抛光时必须特别小心。
因而有必要加载一个轻载荷以及采用两步抛光法对表面进行抛光。
用每一种型号的砂纸进行抛光时都应沿两个不同方向进行两次抛光，两个方向之间每次转动45 ° ~ 90 °。
钻石研磨抛光应注意以下几点：
（ 1 ）这种抛光必须尽量在较轻的压力下进行特别是抛光预硬钢件和用细研磨膏抛光时。
在用 #8000 研磨膏抛光时，常用载荷为 100~200g/cm2 ，但要保持此载荷的精准度很难做到。
为了更容易做到这一点，可以在木条上做一个薄且窄的手柄，比如加一铜片；或者在竹条上切去一部分而使其更加柔软。
这样可以帮助控制抛光压力，以确保模具表面压力不会过高。
（ 2 ）当使用钻石研磨抛光时，不仅是工作表面要求洁净，工作者的双手也必须仔细清洁。
（ 3 ）每次抛光时间不应过长，时间越短，效果越好。
如果抛光过程进行得过长将会造成“橘皮”和“点蚀”。
（ 4 ）为获得高质量的抛光效果，容易发热的抛光方法和工具都应避免。
比如：抛光轮抛光，抛光轮产生
的热量会很容易造成“橘皮”。
（ 5 ）当抛光过程停止时，保证工件表面洁净和仔细去除所有研磨剂和润滑剂非常重要，随后应在表面喷淋一层模具防锈涂层。
由于机械抛光主要还是靠人工完成，所以抛光技术目前还是影响抛光质量的主要原因。
除此之外，还与模具材料、抛光前的表面状况、热处理工艺等有关。
优质的钢材是获得良好抛光质量的前提条件，如果钢材表面硬度不均或特性上有差异，往往会产生抛光困难。
钢材中的各种夹杂物和气孔都不利于抛光。
不同硬度对抛光工艺的影响
硬度增高使研磨的困难增大，但抛光后的粗糙度减小。
由于硬度的增高，要达到较低的粗糙度所需的抛光时间相应增长。
同时硬度增高，抛光过度的可能性相应减少。
工件表面状况对抛光工艺的影响
钢材在切削机械加工的破碎过程中，表层会因热量、内应力或其他因素而损坏，切削参数不当会影响抛光效果。
电火花加工后的表面比普通机械加工或热处理后的表面更难研磨，因此电火花加工结束前应采用精规准电火花修整，否则表面会形成硬化薄层。
如果电火花精修规准选择不当，热影响层的深度最大可达。
硬化薄层的硬度比基体硬度高，必须去除。
因此最好增加一道粗磨加工，彻底清除损坏表面层，构成一片平均粗糙的金属面，为抛光加工提供一个良好基础。
