基于西门子PLC控制的变频恒压供水系统的设计摘要:随着经济的快速发展和国内生产、生活用水的不断增加,供、用水系统的矛盾越来越突出。

传统的供水系统一般由气压罐、启动控制柜、电动阀等设备来实现,这种方式控制的恒压供水系统管网压力波动大,水泵启动频繁,故障率较高。

现由变频器、西门子S7-200PLC、管网压力传感器等通过PID调节来实现管网的恒压供水。

该方式控制精度高,管网压力波动性小,压力稳定,控制水泵数量不受限制、故障率低等优点,故可在供水系统中广泛推广应用。

关键词:西门子PLC;变频恒压;供水系统;自动控制技术引言:由于传统的恒压供水系统具有较大的局限性,本文介绍的利用变频器和PLC技术设计的恒压供水系统消除了传统供水系统的局限性。

本文从恒压供水系统的组成和功能、PLC技术的程序设计、试验和结论这三个方面对该系统进行了阐述。

1恒压供水系统概述恒压供水系统主要由三部分组成,分别是设计控制单元、执行单元、检测反馈单元。

这三个单元紧密联系、缺一不可。

只有这些单元互相配合,才能实现系统的恒压供水功能。

这三种单元的概况分别是:①控制单元:控制元件是恒压供水系统中最重要的组成部分之一,通常采用S7-200可编程控制器对其进行控制,具有稳定性和可靠性的特点。

由S7-200可编程控制器实现的控制单元操作简单、方便、直观,而且其通信功能强大。

②执行元件:执行元件也是恒压供水系统中最核心的部分,它由独立的变频器组成。

其主要负责接收控制单元发出的信号来调节电机的输出频率,调节水泵转速,最终实现控制管网压力的功能。

③检测反馈单元:检测反馈单元是控制系统中不可缺少的部分,只有在检测元件的帮助下,才可测量出管网的实际压力,管网压力检测采用扩散硅管道式压力变送器,其特点是把隔离的硅压阻式压力敏感元件封装于不锈钢壳体内制作而成。

它能将接受到的液体或气体压力转换成标准的4-20mA电流号对外输出至PLC系统,从而保证系统的正常、高效运行。

基于S7-1500PLC的供水控制系统设计

基于S7-1500PLC的供水控制系统设计

基于 S7-1500PLC的供水控制系统设计摘要:本文结合某涡轮试验器供水系统的控制工艺及设计要求,以西门子S7-1500PLC作为控制核心,对控制系统方案进行了详细设计。

利用PID工艺模块对供水压力控制进行设计,并使用前馈控制实现对阀门的预先控制,结果通过仿真验证,供水水压控制满足试验要求。

关键词:涡轮试验器;供水系统;压力控制1.引言供水系统是双转子涡轮综合试验器重要的主体设备,通过控制系统对水系统中各阀门的控制,实现为双转子高低压测功器提供稳定压力的水源,保证试验件转速的精准控制;同时为双转子涡轮综合试验器各设备散热器提供流量稳定的换热介质,保证各设备的稳定运行。

本文结合供水系统的工艺要求,对供水控制系统的组成、设备布局、网络拓扑、软件设计等方面进行了详细介绍。

在供水水压控制中利用前馈控制,利用MATLAB仿真验证了前馈控制在供水水压控制中取得良好的控制效果。

1.供水系统原理及工艺要求1.供水系统原理供水系统可分别对4套测功器供水,消耗涡轮的旋转功,水泵房提供低压工业水,工业水通过进水阀、粗水滤、自清洗装置后分为两路,每路对应一套测功器进行供水。

两路供水管路的设备相同,分别包括进水阀、回止阀、储水罐、细水滤、安全阀、仪表等,最后测功器用水和测功器水封用水通过管路排到厂区回水。

1.1.工艺要求1.打开阀门W01,供水进入水系统间,调节阀门W02开度,保证1#水罐和2#水罐供水压力不超过0.6MPa;1.打开阀门W03,给1#水罐供水,当1#水罐压力建立后,分别打开阀门W05、W16给双转子高压测功器供水,并手动打开阀门W17,给高压测功器水封供水;2.打开阀门W18,给2#水罐供水,当2#水罐压力建立后,分别打开阀门W20、W31给双转子低压测功器供水,并手动打开阀门W32,给低压测功器水封供水;3.若1#水罐中压力低于设定值,则电磁阀W12自动打开,到达设定值后电磁阀W12自动关闭;4.若2#水罐中压力低于设定值,则电磁阀W27自动打开,到达设定值后电磁阀W27自动关闭;5.要求在不同的试验状态测功器供水压力为0.6MPa,误差不超过5%。

基于PLC的恒压供水系统的设计

基于PLC的恒压供水系统的设计

基于PLC的恒压供水系统的设计恒压供水系统是一种自动调节水压的设备,通常用于建筑物、工业场所和城市供水系统中。

它可以根据需求调节水压,确保水压始终保持在稳定的水平,从而提高供水效率和水质。

在恒压供水系统中,PLC(可编程逻辑控制器)起着至关重要的作用。

PLC是一种用于自动化控制系统的电子设备,可以根据预先编程的指令来控制各种设备和过程。

在恒压供水系统中,PLC可以监测水压、控制水泵和阀门的运行,实现恒压供水系统的自动化控制。

恒压供水系统的设计需要考虑到以下几个方面:1. 水压监测:恒压供水系统需要能够实时监测水压值,以便及时调节水泵的运行。

PLC可以通过传感器来监测水压值,并根据设定的压力范围来控制水泵的启停和速度调节。

2. 水泵控制:恒压供水系统中通常会配备多台水泵,以便实现备用和负载均衡。

PLC可以根据需求来实现自动或手动切换水泵的运行,保证系统能够持续稳定地供水。

3. 阀门控制:恒压供水系统需要通过控制阀门来调节水流量,以保持恒定的水压。

PLC可以根据需要来控制阀门的开启和关闭,从而实现恒压供水系统的自动调节。

4. 故障诊断:恒压供水系统需要具备故障诊断和自动报警功能,以便及时发现和解决问题。

PLC可以通过程序来监测设备的运行状态,并在发现异常情况时及时报警或采取相应的应对措施。

1. PLC控制系统设计恒压供水系统的核心是PLC控制系统,它可以根据预先设定的参数来实现恒定的水压控制。

在设计PLC控制系统时,需要考虑以下几个方面:1.1 控制逻辑设计:根据恒压供水系统的工作原理,需要设计相应的控制逻辑来实现水泵、阀门等设备的自动控制。

可以通过 ladder diagram(梯形图)等图形化编程语言来设计控制逻辑。

1.2 参数设置:需要在PLC中设置水压的目标数值、压力范围、水泵启停条件等参数,以实现恒定水压的控制。

2. 传感器和执行器选型恒压供水系统需要配备压力传感器、水流量传感器、温度传感器等传感器,以及电动阀门、电动水泵等执行器。

基于plc的物业供水系统设计

基于plc的物业供水系统设计

基于plc的物业供水系统设计随着城市化进程的加速,物业管理对于城市居民的生活越来越重要。

而物业供水系统则是物业管理中不可或缺的一部分,它的稳定性和可靠性直接影响到居民的生活质量和生命安全。

本文将介绍一种基于PLC的物业供水系统设计方案,从系统结构、工作原理、系统组成等方面进行详细阐述。

一、系统结构基于PLC的物业供水系统由三个主要部分组成:供水清洁系统、PLC控制器、监视器。

供水清洁系统包括水管、清洁设备、水箱等部分。

PLC控制器作为系统的中枢,负责监测并控制清洁设备的工作状态,保持供水系统的运行稳定。

监视器则用于监测整个系统的运行情况、记录历史数据并提供远程控制功能。

二、工作原理该系统采用PLC控制器控制清洁设备的工作状态,自动监控水箱的水位、水温、水质等参数。

当水箱的水位低于预设值时,PLC控制器会向水泵发送信号,启动水泵加压提供水源。

流经水管时,水会被送到清洁设备中进行过滤杀菌、矿化等处理,然后再将水存放到水箱中。

当水箱中水位达到预设高度时,PLC控制器会发出停止水泵工作的指令,供水过程结束。

PLC控制器还会监测水温和水质等参数,并根据预设条件进行调整,确保供水系统处于最优状态。

三、系统组成1. PLC控制器PLC控制器是整个系统的中枢,负责监测并控制清洁设备的工作状态,保持供水系统的运行稳定。

PLC控制器具有高速度、高检测精度和灵活的可编程性等特点,可以根据实际需要随时进行参数设置和修改。

2. 清洁设备清洁设备是PLC控制器控制的核心部分,包括过滤器、消毒器、矿化器等。

过滤器可以去除水中的小颗粒杂质,消毒器可以杀灭水中的细菌,矿化器则可以增加水质中的矿物质含量,从而提高水的品质。

3. 水箱水箱是供水系统的储水设备,负责存放处理后的水,以备不时之需。

水箱的容量应根据实际需求进行合理设置,以满足居民生活的日常用水和消防用水等多种需求。

4. 水泵水泵是供水系统的重要组成部分,负责将水从储水设备送入供水管道,确保居民能够随时使用到清洁水源。

自动供水控制系统的设计方案(PLC)

自动供水控制系统的设计方案(PLC)

随着社会经济的迅速发展,人们对供水质量和供水系统可靠性的要求不断提高;再加上目前能源紧缺,利用先进的自动化技术、控制技术以及通讯技术,设计高性能、高节能、能适应不同领域的恒压供水系统成为必然趋势。

本课题用PLC实现了自动供水控制系统,介绍了恒压供水的基本原理以及系统构成的基础,说明了可编程控制器(PLC)在恒压供水系统中所担任的角色。

从系统的整体设计方案和实际需求分析开始,紧密的联系实际生活的需要,力求做到使系统运行稳定,操作简便,解决实际中问题,保证供水安全、快捷、可靠。

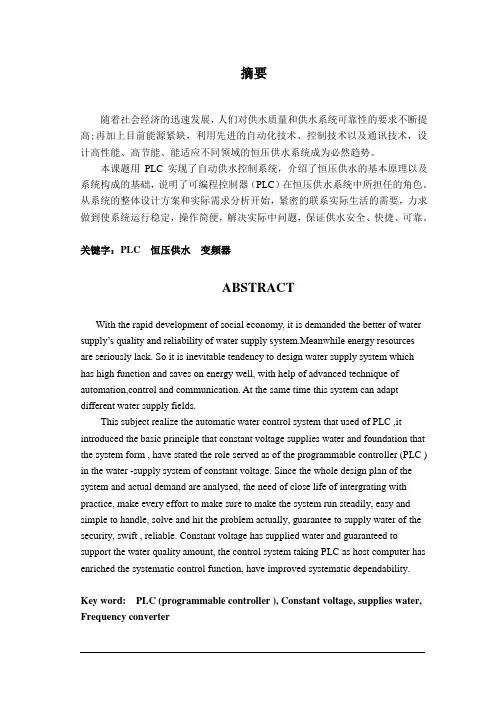

关键字:PLC恒压供水变频器ABSTRACTWith the rapid development of social economy, it is demanded the better of water supply’s quality and reliability of water supply system.Meanwhile energy resources are seriously lack. So it is inevitable tendency to design water supply system which has high function and saves on energy well, with help of advanced technique of automation,control and communication. At the same time this system can adapt different water supply fields.This subject realize the automatic water control system that used of PLC ,it introduced the basic principle that constant voltage supplies water and foundation that the system form , have stated the role served as of the programmable controller (PLC ) in the water -supply system of constant voltage. Since the whole design plan of the system and actual demand are analysed, the need of close life of intergrating with practice, make every effort to make sure to make the system run steadily, easy and simple to handle, solve and hit the problem actually, guarantee to supply water of the security, swift , reliable. Constant voltage has supplied water and guaranteed to support the water quality amount, the control system taking PLC as host computer has enriched the systematic control function, have improved systematic dependability.Key word: PLC (programmable controller ), Constant voltage, supplies water, Frequency converter第一章绪论 ........................................................................................................... - 1 -1.1变频恒压供水产生的背景和意义 (1)1.2变频恒压供水系统的国内研究现状 (1)1.3本文研究的系统组成和工作原理 (2)第二章PLC概述 .................................................................................................. - 3 -2.1PLC介绍 (3)2.2PLC工作原理 (4)2.3PLC的编程语言 (6)2.4PLC的分类 (9)2.5PLC控制系统的结构 (10)第三章系统硬件的设计 ..................................................................................... - 13 -3.1恒压供水系统的基本构成 (15)3.2系统控制要求 (17)3.3控制系统的I/O点及地址分配 (18)3.4系统选型 (19)3.5PLC模拟量控制单元的配置以及应用 (19)第四章系统程序设计 ......................................................................................... - 25 -4.1由“恒压”要求出发的工作泵组数量控制管理 (25)4.2多泵组泵站泵组管理规范 (25)4.3程序的结果以及程序功能的实现 (25)总结 ......................................................................................................................... - 36 -参考文献 ................................................................................................................. - 37 -致谢 ......................................................................................................................... - 38 -第一章绪论随着变频调速技术的发展和人们对生活饮用水品质要求的不断提高,变频恒压供水系统已逐渐取代原有的水塔供水系统,广泛应用于多层住宅小区生活消防供水系统。
