电子线路CAD试卷及答案

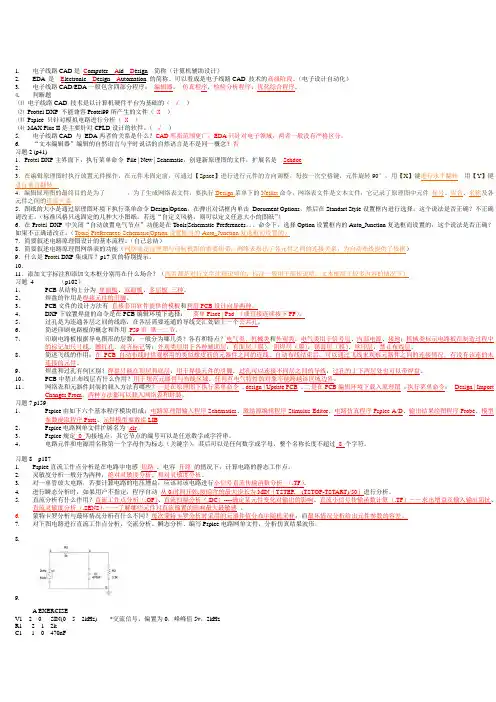

电子线路cad课后答案
1.电子线路CAD是C omputer A id D esign 简称（计算机辅助设计）2.EDA 是E lectronic D esign A utomation 的简称。
可以看成是电子线路CAD 技术的高级阶段。
（电子设计自动化）3.电子线路CAD/EDA一般包含四部分程序：编辑器，仿真程序，检验分析程序，优化综合程序。
4.判断题⑴电子线路CAD 技术是以计算机硬件平台为基础的（√）⑵Prottel DXP 不能兼容Protel99所产生的文件（X）⑶Pspice 只针对模拟电路进行分析（X）⑷MAX Plus II是主要针对CPLD设计的软件。
（√）5.电子线路CAD 与EDA两者的关系是什么？CAD所指范围更广，EDA只针对电子领域，两者一般没有严格区分。
6.“文本编辑器”编辑的自然语言与平时说话的自然语言是不是同一概念？否习题2 (p41)1．Pr otel DXP主界面下，执行菜单命令File | New | Schematic，创建新原理图的文件，扩展名是Schdoc2．3．在编辑原理图时执行放置元件操作，在元件未固定前，可通过【Space】进行进行元件的方向调整。
每按一次空格键，元件旋转90°，用【X】键进行水平翻转用【Y】键进行垂直翻转。
4．编辑原理图的最终目的是为了，为了生成网络表文件，要执行Design菜单下的Netlist命令，网络表文件是文本文件，它记录了原理图中元件标号、库名、名称及各元件之间的连接关系5．图纸的大小是通过原理图环境下执行菜单命令Design|Option，在弹出对话框内单击Document Options，然后在Standart Style设置框内进行选择。
这个说法是否正确？不正确请改正。
（标准风格只选固定的几种大小图纸，若选“自定义风格，则可以定义任意大小的图纸”）6．在Pr otel DXP 中关闭“自动放置电气节点”功能是在Tools|Schematic Preferences。
电子线路cad上机考试题及答案
电子线路cad上机考试题及答案电子线路CAD上机考试题及答案一、单项选择题（每题2分，共20分）1. 在电子线路CAD中，用于表示电流方向的符号是（）。
A. VB. IC. RD. C答案：B2. 在进行电路仿真时，以下哪个元件是不需要的？（）A. 电阻B. 电容C. 电感D. 电源答案：D3. 在电路图中，以下哪个符号代表二极管？（）A. ∇B. ∆C. ∑D. ⊕答案：D4. 在电子线路CAD软件中，以下哪个功能用于绘制电路图？（）A. 仿真B. 编译C. 绘制D. 调试答案：C5. 以下哪个元件的阻值会随着电压或电流的变化而变化？（）A. 电阻B. 电容C. 电感D. 二极管答案：D6. 在电子线路CAD软件中，用于表示地线的符号是（）。
A. VB. GC. ED. H答案：B7. 在电路仿真中，以下哪个参数是不需要设置的？（）A. 工作频率B. 电源电压C. 元件值D. 仿真时间答案：A8. 在电子线路CAD中，以下哪个元件用于放大信号？（）A. 电阻B. 电容C. 电感D. 三极管答案：D9. 在电路图中，以下哪个符号代表晶体管？（）A. QB. TC. RD. L答案：A10. 在电子线路CAD软件中，以下哪个功能用于检查电路图的错误？（）A. 仿真B. 编译C. 绘制D. 调试答案：D二、多项选择题（每题3分，共15分）1. 在电子线路CAD中，以下哪些元件是基本的无源元件？（）A. 电阻B. 电容C. 二极管D. 三极管答案：A B2. 在电路仿真中，以下哪些参数是必须设置的？（）A. 元件值B. 工作频率C. 电源电压D. 仿真时间答案：A C D3. 在电子线路CAD软件中，以下哪些功能是用于电路仿真的？（）A. 仿真B. 编译C. 绘制D. 调试答案：A D4. 在电路图中，以下哪些符号是用于表示电源的？（）A. VB. GC. ED. H答案：A C5. 在电子线路CAD中，以下哪些元件是基本的有源元件？（）A. 电阻B. 二极管C. 三极管D. 运算放大器答案：B C D三、简答题（每题5分，共20分）1. 请简述电子线路CAD软件的主要功能。
《电子线路CAD》试卷
《电子线路CAD》试卷一、填空题1、CAD是的简称，CAM是的简称。
2、电子线路CAD的基本含义是使用的设计过程，包括、、工作环境模拟、与检测等。
3、单击Protel99SE主画面中的File菜单下的New命令，即可创建一个新的文件，其扩展名是。
4、在“设计文件管理器”窗口，执行File菜单下的New…命令，将弹出新文档选择窗口，该窗口列出了Protel99SE可以管理的文件类型，其中Schematic Document是指、Schematic Library Document是指、PCB Document是指、PCB Library Document是指。
5、在编辑原理图时，执行放置元件操作，在元件未固定前，可通过“空格键”进行元件的方向调整，用“X键”进行方向调整，用“X键”进行方向调整。
6、Protel99SE中，元件的选项属性有、封装形式、。
元件封装形式是印制板编辑过程中布局的操作依据，对于集成电路来说，常见的封装形式有：、、、、、LCCC、PGA、BGA等；电阻器常用的封装形式是；普通二极管封装形式为，小容量电解电容的封装形式一般采用。
7、在编辑电原理图时，连线时一定要使用工具栏中的导线。
8、Protel99SE编辑电原理图时，将电源、地线视为一个元件，通过来进行区分，即使电源、地线符号不同，但只要它们的相同，也将其视为相连。
一般，电源的网络标号定义为，地线的网络标号定义为。
9、Protel99SE中编辑电原理图时要删除多个对象，可先将多个对象标记后，执行菜单下的命令。
10、元件的自动编号，其操作方法是执行菜单下的命令。
11、在电气法测试结果中包含两类错误，其中是警告性错误，而是致命性错误。
12、编辑原理图的最终目的是为了，为生成网络表文件，要执行菜单下的。
网络表文件是文本文件，它记录了原理图中元件?/U>、、以及各元件之间的等信息。
13、双面板的基板上、下两面均覆盖，使上、下两面互连的孔称，元件安装的面称为，另一面称为。
《电子线路CAD》试卷A及参考答案
班级学号姓名分数2015-2016学年第2学期电子专业《电子线路CAD》试卷一、选择题（共30分，每题2分）1. 在进行电原理图编辑时，双击“Schematic Document”图标后，在“Document”文档下自动创建一个文件，其名为AA、SheetB、SheetC、SheetD、Sheet2. 原理图文件、印制板文件一般放在C文件夹内A、Design TeamB、Recycle BinC、Documents3. 在进行电原理图编辑时，如单击鼠标左键选定目标元件，这时如按空格键，则执行的操作是BA、移动元件B、使选定对象沿逆时针方向旋转90度C、左右对称D、上下对称4. 在画电原理图时，用于连线的只能用A工具栏中的导线A、Wiring ToolsB、Drawing ToolsC、 Main Tools5. 多层板的顶层或底层通过 B 与内部的导电层相连A、导线B、过孔C、网络标号6. 单面板中用来放置元件的工作层是AA、顶层（ Top Layer）B、底层（Bottom Layer）C、禁止布线层（Keep Out Layer）D、多层（Multilayer）7. Protel99 SE在初次启动时没有以下 C菜单A、FileB、ViewC、Design8. 在Preferences对话框的Schematic选项卡中，如果取消选择Auto-Junction复选框，当原理图中出现T字形连接的时候，表面上连在一起的导线实际上并没有电气意义上的连接，需要用C命令才能将交叉的导线连接起来A、Place菜单下的Bus Entry命令B、Place菜单下的Wire命令C、Place菜单下的Junction命令D、Place菜单下的Text Frame命令9. 执行 B命令操作，元件将按顶端对齐A、Align RightB、Align TopC、Align LeftD、Align Bottom10. Protel99 SE是用于B的设计软件A、电气工程B、电子线路C、机械工程D、建筑工程11. PCB的布线是指AA、元器件焊盘之间的连线B、元器件的排列C、元器件排列与连线走向D、除元器件以外的实体连接12. 运行Protel99 SE内存容量必须大于AA、32MB、64MC、128MD、256M13. 普通二极管的封装名称是 AA、 B、 C、.8 D、DIP414. 设置端口电气特性（无定义），应在属性窗口I/O Type中选择DA、Out PutB、BidirectionalC、InputD、Unspecified15. 设置SCH图纸幅面、类型、标题栏等基本信息应使用DA、PCB DocumentB、Tools\Preferene…C、Design\Update PCB…D、Design\Options…二、填空题（共10分，每题2分）1. 如果原理图中的元件数目较多，使用实际导线连接显得很乱时，除了使用网络标号来表示元件引脚之间的电气连接关系外，还可以使用I/O端口描述导线与导线或元件引脚（包括任何两个电气节点）的电气连接关系2. 使用对象属性的操作方法除了按下Tab键调出对象的属性设置窗外，还可直接将鼠标移到操作对象之上，双击鼠标左键，即可调出操作对象的属性设置窗3. 对元件进行自动编号时，可执行“Tools”菜单下的“Annotate…”命令4. 电原理图ERC测试结果中可能包含两类错误，其中“Error ”是致命性错误，必须认真分析5. 在编辑需进行仿真操作的电原理图时，电路图中所有元件的电气图形符号一律取自“Design Explorer 99 SE\Library\SCH”文件夹下的“”仿真测试用元件电气图形符号数据文件包内相应的元件库文件中三、名词解释（共20分，每题4分）1. 电子线路CAD：使用计算机来完成电子线路的设计过程。

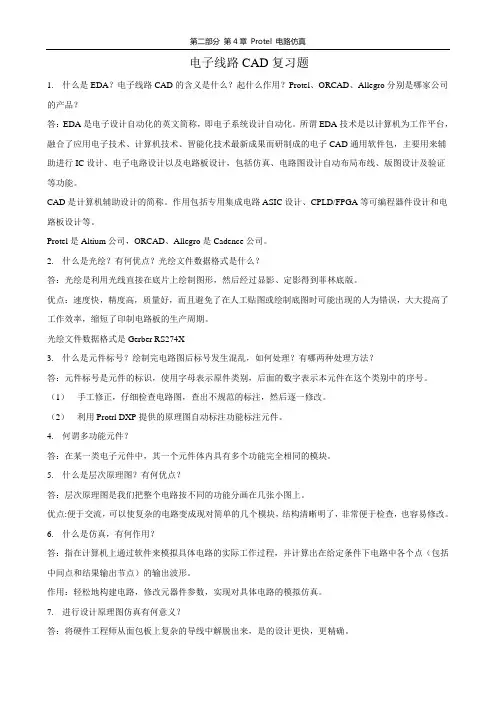

电子线路CAD试题及部分答案 苏州大学 吕建平
第二部分第4章 Protel 电路仿真电子线路CAD复习题1.什么是EDA？电子线路CAD的含义是什么？起什么作用？Protel、ORCAD、Allegro分别是哪家公司的产品？答：EDA是电子设计自动化的英文简称，即电子系统设计自动化。
所谓EDA技术是以计算机为工作平台，融合了应用电子技术、计算机技术、智能化技术最新成果而研制成的电子CAD通用软件包，主要用来辅助进行IC设计、电子电路设计以及电路板设计，包括仿真、电路图设计自动布局布线、版图设计及验证等功能。
CAD是计算机辅助设计的简称。
作用包括专用集成电路ASIC设计、CPLD/FPGA等可编程器件设计和电路板设计等。
Protel是Altium公司，ORCAD、Allegro是Cadence公司。
2.什么是光绘？有何优点？光绘文件数据格式是什么？答：光绘是利用光线直接在底片上绘制图形，然后经过显影、定影得到菲林底版。
优点：速度快，精度高，质量好，而且避免了在人工贴图或绘制底图时可能出现的人为错误，大大提高了工作效率，缩短了印制电路板的生产周期。
光绘文件数据格式是Gerber RS274X3.什么是元件标号？绘制完电路图后标号发生混乱，如何处理？有哪两种处理方法？答：元件标号是元件的标识，使用字母表示原件类别，后面的数字表示本元件在这个类别中的序号。
（1）手工修正，仔细检查电路图，查出不规范的标注，然后逐一修改。
（2）利用Protrl DXP提供的原理图自动标注功能标注元件。
4.何谓多功能元件？答：在某一类电子元件中，其一个元件体内具有多个功能完全相同的模块。
5.什么是层次原理图？有何优点？答：层次原理图是我们把整个电路按不同的功能分画在几张小图上。
优点:便于交流，可以使复杂的电路变成现对简单的几个模块，结构清晰明了，非常便于检查，也容易修改。
6.什么是仿真，有何作用？答：指在计算机上通过软件来模拟具体电路的实际工作过程，并计算出在给定条件下电路中各个点（包括中间点和结果输出节点）的输出波形。
电子线路CAD试卷及答案(可编辑修改word版)
一、单选题1、Protel99SE 是用于（ B ）的设计软件。
A、电气工程B、电子线路C、机械工程D、建筑工程2、Protel99 SE 原理图文件的格式为（ C ）。
A、*.SchlibB、*.SchDocC、*.SchD、*.Sdf3、Protel99 SE 原理图设计工具栏共有（ C ）个。
A、 5B、 6C、 7D、 84、执行（C ）命令操作，元器件按水平中心线对齐。
A、CenterB、Distribute HorizontallyC、Center HorizontalD、Horizontal5、执行（ B ）命令操作，元器件按垂直均匀分布。
A、VerticallyB、Distribute VerticallyC、Center VerticallyD、Distribute6、执行（B ）命令操作，元器件按顶端对齐。
A、Align RightB、Align TopC、Align LeftD、Align Bottom7、执行(D )命令操作,元器件按底端对齐。
A、Align RightB、Align TopC、Align LeftD、Align Bottom8、执行(C )命令操作,元器件按左端对齐。
Ａ、Align Right B、Align TopC、Align LeftD、Align Bottom 风嗯9、执行(A)命令操作,元气件按右端对齐。
A、Align RightB、Align TopC、Align LeftD、Align Bottom10、原理图设计时,按下(B )可使元气件旋转90°。
A、回车键B、空格键C、X 键D、Y 键11、原理图设计时,实现连接导线应选择(B )命令。
A、Place/Drawing Tools/LineB、Place/WireC、WireD、Line12、原理图编辑时,从原来光标下的图样位置，移位到工作区中心位置显示，快捷键是（ C ）。
A、Page UpB、Page DownC、HomeD、End13、在原理图设计图样上放置的元器件是（ A）。
电子线路CAD试卷及答案分析
一、单选题1、Protel99SE是用于（ B ）的设计软件。
A、电气工程B、电子线路C、机械工程D、建筑工程2、Protel99 SE原理图文件的格式为（ C ）。
A、*.SchlibB、*.SchDocC、*.SchD、*.Sdf3、Protel99 SE原理图设计工具栏共有（ C ）个。
A、 5B、 6C、 7D、 84、执行（C ）命令操作，元器件按水平中心线对齐。
A、CenterB、Distribute HorizontallyC、Center HorizontalD、Horizontal5、执行（ B ）命令操作，元器件按垂直均匀分布。
A、VerticallyB、Distribute VerticallyC、Center VerticallyD、Distribute6、执行（B ）命令操作，元器件按顶端对齐。
A、Align RightB、Align TopC、Align LeftD、Align Bottom7、执行(D )命令操作,元器件按底端对齐。
A、Align RightB、Align TopC、Align LeftD、Align Bottom8、执行(C )命令操作,元器件按左端对齐。
Ａ、Align Right B、Align TopC、Align LeftD、Align Bottom风嗯9、执行(A)命令操作,元气件按右端对齐。
A、Align RightB、Align TopC、Align LeftD、Align Bottom10、原理图设计时,按下(B )可使元气件旋转90°。
A、回车键B、空格键C、X键D、Y键11、原理图设计时,实现连接导线应选择(B )命令。
A、Place/Drawing Tools/LineB、Place/WireC、WireD、Line12、原理图编辑时,从原来光标下的图样位置，移位到工作区中心位置显示，快捷键是（ C ）。
A、Page UpB、Page DownC、HomeD、End13、在原理图设计图样上放置的元器件是（ A）。
电子线路CAD试题库及答案
电子线路CAD复习题一、选择题1、Computer Aided Desig n 简称为(A )(A) CAD ( B) CAM (C) EDA (D) PLD2、运行Protel99 SE所要求的最低分辨率是(C )(A ) 800 * 600 ( B) 1000 * 1000 ( C) 1024 * 768 ( D) 1024 * 6783、在进行电原理图编辑时，双击”SchemaUtim enoc ”图标后，在” Docume nt ”文档下自动创建一个文件，其名为( A )(A) Sheet n.Sch (B)Sheet n.Prj (C)Sheet n.Pcb (D)Sheet n.Doc4、原理图文件、印制板文件一般放在 C 文件夹内(A) Design T eam (B) Recycle Bin (C) Documents5、原理图编辑好后，为了获得较好的打印效果，应将图纸方向设置为( B )(A) Landscape (水平) (B) Portrain (垂直)(C)两种方向均可6、设置SCH的工作环境时，” Visible ”、” Snap ”、” Electrical Grid ”三者的取值大小要合理，否则连线时会造成定位困难或连线弯曲的现象。
一般来说，可视栅格大小与锁定栅格大小相同，而“电气格点自动搜索”半径范围要__A_________ 锁定栅格距离的一半。
(A )略小于 (B)略大小 (C)等于7、在放置元件操作过程，按下键盘上的Tab键，其作用是( A )(A )修改元件属性(B)旋转 (C)空一格8、在元件属性设置窗中，元件的序号应在哪设置( B )(A) Footprint ( B) Designator (C ) Part(第一个) 9、在元件属性设置窗中，元件的型号或大小应在哪设置(10、在进行电原理图编辑时，如单击鼠标左键选定目标元件，这时如按空格键，则执行的操作是（B ）（A ）移动元件（B ）使选定对象沿逆时针方向旋转90度（C）左右对称（D）上下对称11、在画电原理图时，用于连线操作的只能用A工具栏中的导线（A） Wiring Tools （ B） Drawing Tools （ C） Main T ools12、A既可用于同一张电路图内任何两个引脚之间的电气连接关系，也可用于表示同一电路系统中各分电路图之间元件引脚的连接关系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、单选题１、Proｔｅｌ99SE就是用于（ B )得设计软件.A、电气工程B、电子线路C、机械工程D、建筑工程2、Pｒoｔel９9 SE原理图文件得格式为（ C )。
A、*、ＳchlibB、＊、SｃhＤoc Ｃ、＊、ScｈD、＊、Sｄf3、Protel9９ SE原理图设计工具栏共有（ C ）个。
A、 5B、 6C、7D、 8４、执行（Ｃ)命令操作,元器件按水平中心线对齐。
A、ＣenterB、Ｄｉstrｉbute HoriｚontallｙＣ、Cｅnｔeｒ Horizontaｌ D、Ｈｏrizoｎtal5、执行( B )命令操作,元器件按垂直均匀分布。
A、ＶerｔicalｌｙＢ、Distｒｉbute VertｉcaｌlyC、Ceｎtｅｒ Verticａlly Ｄ、Ｄisｔribｕte6、执行(Ｂ）命令操作，元器件按顶端对齐.Ａ、Alｉｇn Ｒiｇht B、Ａlign ToｐC、Ａlｉgn LeｆｔD、Align Bottom７、执行（D )命令操作,元器件按底端对齐。
A、Aｌigｎ Rigｈt Ｂ、Aliｇn TopＣ、Align Left D、Ａｌｉｇn Bottom8、执行(C )命令操作，元器件按左端对齐.Ａ、Aｌｉｇn Right B、Align TopC、Alｉgｎ LeftD、Ａｌign Botｔｏm风嗯9、执行(A)命令操作，元气件按右端对齐。
A、Aliｇn Ｒight Ｂ、Aｌｉgｎ TopC、AligｎＬｅftD、Align Bottoｍ10、原理图设计时,按下(B )可使元气件旋转90°。
A、回车键B、空格键C、X键D、Y键1１、原理图设计时，实现连接导线应选择（Ｂ）命令。
A、Ｐｌace/Drawing Tools/LｉneB、Plaｃe/WireC、WｉrｅＤ、Line12、原理图编辑时,从原来光标下得图样位置，移位到工作区中心位置显示，快捷键就是( C )。
A、Pagｅ UｐB、Ｐaｇe DownC、HｏｍeD、Eｎd13、在原理图设计图样上放置得元器件就是( A）.A、原理图符号B、元器件封装符号C、文字符号Ｄ、任意14、进行原理图设计，必须启动（Ｂ）编辑器.Ａ、PCB B、SｃhemａｔicC、ScｈematｉｃＬiｂrarｙD、PCB Ｌibrary1５、使用计算机键盘上得（ B）键可实现原理图图样得缩小.A、Pａｇe Up Ｂ、Page DｏwnＣ、Hoｍe D、End１6、往原理图图样上放置元器件前必须先(B )。
Ａ、打开浏览器 B、装载元器件库Ｃ、打开PCＢ编辑器 D、创建设计数据库文件17、Ｐrotel9９SE提供得就是（ B)仿真器.A、模拟信号B、混合信号Ｃ、数字信号Ｄ、直流信号18、Protｅl99 SＥ为设计者（B ）仿真元器件库.A、没有提供B、提供Ｃ、不清楚 D、只提供电源19、初始状态得设置有三种途径：“、IC”设置，“、ＮS”设置与定义元器件属性。
在电路仿真中,如有这三种共存时，在分析中优先考虑得就是( C )。
A、“、IC”设置Ｂ、“、ＮＳ"设置C、定义元器件属性D、不清楚20、仿真初始状态得设置如“、IC"与“、NＳ"共存时，在分析中优先考虑得就是(Ａ )。
Ａ、“、IC”设置 B、“、NS"设置C、定义元器件属性D、不清楚21、网络表中有关网络得定义就是（ C ）。
A、以“［"开始,以“]"结束Ｂ、以“<"开始，以“>"结束C、以“(”开始,以“)”结束D、以“｛”开始，以“}”结束22、网络表中有关元器件得定义就是（A ）.Ａ、以“[”开始，以“］"结束 B、以“〈”开始，以“〉”结束C、以“(”开始，以“）"结束Ｄ、以“{”开始，以“}”结束23、执行(B )命令,即可弹出PCB系统参数设置对话框.A、Desｉgn/Bord ＯpｔioｎsB、Toｏｌs/PrefｅrｅnｃesＣ、Opｔioｎs D、Ｐrefereｎｃｅs２4、PＣＢ得布局就是指（ B ）。
A、连线排列B、元器件得排列C、元器件与连线排列D、除元器件与连线以外得实体排列2５、PＣB得布线就是指（Ａ）。
A、元器件焊盘之间得连线B、元器件得排列C、元器件排列与连线走向D、除元器件以外得实体连接26、Proｔｅl99 SＥ提供了多达( Ｃ )层为铜膜信号层。
A、2B、1６Ｃ、32 D、８27、Proｔeｌ99 SＥ提供了( B ）层为内部电源/接地层A、2 Ｂ、１6 C、３2 D、828、在印制电路板得（B ）层画出得封闭多边形，用于定义印制电路板形状及尺寸。
A、Muｌti LaｙeｒB、KeeｐOuｔLayerＣ、TｏｐＯverlａy D、Bottom ｏｖｅrlａy２9、印制电路板得( C）层只要就是作为说明使用。
A、Keｅp Out LａyerB、TｏｐＯverｌayＣ、MｅchaｎicaｌＬaｙeｒｓＤ、Mｕｌti Ｌayer30、印制电路板得（B ）层主要用于绘制元器件外形轮廓以及标识元器件标号等。
该类层共有两层。
A、Kｅｅp OuｔLayeｒB、Silｋscreen LayersC、Mechaｎiｃal ＬayerｓＤ、MulｔｉＬａyeｒ３1、在放置元器件封装过程中,按（D )键使元器件封装旋转。
A、XB、YC、L Ｄ、空格键32、在放置元器件封装过程中，按（A ）键使元器件在水平方向左右翻转。
A、ＸB、Y Ｃ、L Ｄ、空格键33、在放置元器件封装过程中,按（B ）键使元器件在竖直方向上下翻转。
A、XB、YC、L Ｄ、空格键3４、在放置元器件封装过程中,按(C )键使元器件封装从顶层移到底层。
A、X Ｂ、Y C、L D、空格键３5、在放置导线过程中,可以按（A)键来取消前段导线.A、Baｃｋ SpacｅＢ、Enteｒ C、Ｓｈift Ｄ、T ａb３６、在放置导线过程中,可以按(C ）键来切换布线模式。
A、Back SpaｃｅB、Eｎter Ｃ、Sｈift + SｐａcｅＤ、Tab3７、Protel9９ SＥ为PCB编辑器提供得设计规则共分为（Ｄ )类。
A、8B、10C、12 Ｄ、6二、判断题１、（ F )Proｔel99 SE 可以在DOS系统运行.2、 ( F ）Protel９9 SＥ可以用来设计机械工程图。
3、（T ）Proｔel99 ＳE就是用于电子线路设计得专用软件.4、（ T ）Proteｌ99 SE只能运用于Ｗｉｎｄoｗs ９5 以上操作系统.5、( T ）Pｒotel99 SE采用设计数据库文件管理方式.6、( T )Proｔel99 SE可以直接创建一个原理图编辑文件。
7、（ T ）Proｔel9９ SE可以直接创建一个PＣB图编辑文件.8、（ F )Prｏtel9９ＳE得安装与运行对计算机得系统配置没有要求。
9、（ T ）Protｅl99 SＥ标准屏幕分辨率为1024×768像素。
1０、（Ｔ）Pｒotel99 ＳＥ系统中得自由原理图文件与自由PＣB图文件之间相互独立，没有联系。
11、（ T )如果只绘制电路原理图，可以创建一个自由原理图文件。
1２、( T )原理图文件设计必须先装载元器件库,方可放置元器件。
1３、（ F ）打开原理图编辑器,就可以在图样上放置元器件.14、（ F ）原理图设计连接工具栏中得每个工具按钮都与Plaｃe选单中得命令一一对应。
15、（T )原理图得图纸大小就是“Ｄoｃuｍent Optionｓ”对话框中设置得。
16、( F ）Grids（图样栅格）栏选项“Ｖisible"用于设定光标位移得步长.１7、（ T ）Griｄs（图样栅格)栏选项“Ｓnａp”用于设定光标位移得步长.18、（ T )在电路仿真时,所有元器件必须具有仿真属性。
1９、（T )Poｒｔel9９ SＥ提供得就是混合信号仿真器,可以同时观察模拟信号与数字信号波形。
20、（ T )在电路实施仿真之前，一定要给电路添加合适得激励源。
2１、（ T )电路中如果包含不具有仿真属性得元器件，仿真不可能成功。
22、（T )电路得瞬态分析即动态分析,其输出就是设计者定义时间间隔内计算变量瞬态输出电流或电压值。
２3、（ F ）层次原理图设计时，只能采用自上而下得设计方法.２4、（ F ）原理图设计中,要进行元器件移动与对齐操作，必须先选择该元器件。
2５、（ T ）在层次原理图绘制时,需执行Ｐlace/Sｈeｅt Symboｌ放置图纸符号。
2６、( T ）在原理图得图样上，具有相同网络标号得多条导线可视为就是连接在一起得。
27、（ T ）层次原理图得上层电路方块图之间,只有当方块电路端口名称相同时才能连接在一起得。
28、（Ｆ )层次原理图得上层电路方块图之间，只能用总线连接方块电路端口。
2９、( Ｆ）原理图得图样大小就是“Dｏcｕｍenｔ Oｐtionｓ”对话框中设置得。
3０、( T ）原理图设计时十字连线不会自动产生一个节点。
31、（ T ）原理图中具有相同得网络标号得导线，不管就是否连接在一起，都被瞧作同一条导线。
３２、（ T )原理图中得网络标号可以关联到导线得任何地方，而I／Ｏ端口只能连接到一根导线或引脚得末端，另外Ｉ/O端口能够实现不同原理图文件间得电气连接。
33、（ T ）总线就就是用一条线来代表数条并行得导线。
3４、( T )Portｅl99 SＥ提供得绘图工具命令并不具备电气特性.3５、( T ）原理图设计时，执行Plａce／ａｎnotation菜单命令放置单行文本,执行Ｐlａce/Ｔext Ｆraｍe菜单命令，放置文本框.３6、（ F ）原理图设计时,可以使用绘图工具绘制元器件符号。
３7、( F )在原理图图样上,放置得元器件就是封装模型.38、（T )在元件库编辑器中编辑工作区得坐标原点就是定义在编辑区中央，当放置元件时会以最靠近原点得引脚为参考点进行放置。
39、（ F ）用原理图编辑器可以设计ＰCＢ图.４0、( T )焊盘用来焊接元器件引脚。
4１、（ T ）过孔用于连接各层导线之间得通路。
４2、（Ｔ）不同得元器件可以共用同一个元器件封装.４３、( F ）原理图符号与PCＢ元器件封装存在一一对应关系。
44、（ F ）即使没有电路原理图，Ｐortel99 SE也能实现印制电路板得自动布局与自动布线。
45、( T ）自定义印制电路板形状及尺寸，实际上就就是在“Kｅep Ｏut Ｌa ｙer”层上用线绘制出一个封装得多边形。
4６、( T ）印制电路板得阻焊层一般由组焊剂构成，使非焊盘处不粘锡。
47、（ T ）印制电路板得锡膏层主要就是用于产生表面安装所需要得专用系锡膏层，用以粘贴表面安装元器件（SMD)4８、( Ｔ）印制电路板得丝印层主要用于绘制元器件外形轮廓以及元器件标号等。
