CAD中公差标注技巧,绝对PK传统标注
CAD中公差标注技巧，绝对PK传统标注
你是否曾经在图纸的绘制中被公差标注搞的焦头乱额？
标注在一副图纸中占据的工作量设计人员都是熟知的，如果在标注上能掌握技巧、实现快速、人性、智能，那面给企业带来的效益也是显而易见的。
下面是基于GB/T4458.4-1984、GB/T16675.2-1996 标准的一些标注
首先呢，我们必须熟悉标注的几种样式：标注公差带代号、标注极限偏差、同时标注公差带代号和极限偏差。
看一些传统的公差标注，最后会给大家介绍一个方便快捷的标注方式。
公差代号标注：方法一：使用输入尺寸文本标注在执行线性尺寸标注命令后，从尺寸标注提示中选择文字（T）输入尺寸文本而替代测量值。
（即%%C20f7）→回车，
用光标确定尺寸位置。
方法二：利用“编辑标注”按钮编辑尺寸在执行线性尺寸标注命令后，调出“编辑标注”命令，从标注编辑类型中选择新建（N），弹出“多行文字
编辑器”对话框，在<>符号前输入%%C，符号后输入f7，单击［确定］，选择已
标注的线性尺寸→回车。
方法三：利用“特性”对话框编辑尺寸在执行线性尺寸标注命令后，双击已标注的线性尺寸，弹出“特性”对话框，在［文字替代］输入%%C20f7后，
关闭“特性”对话框。
方法四：利用“替代当前样式”标注调出“标注样式管理器”对话框，选择“替代当前样式”，在“主单位选项卡”对话框中［前缀］输入%%C；［后
缀］输入f7 。
执行线性标注命令标注尺寸。
下面我们来看下我使用的一款CAD软件在公差代号标注上的方便快捷。
看下图
对其进行标注，我们只需双击已经标注的线性尺寸，会弹出标注样式对话窗口。
圈圈的地方都是可以打钩编辑的。
附上图片
等等这就是浩辰CAD软件机械。
在浩辰CAD官网可以下载。
CAD尺寸标注公差技巧
CAD尺寸标注公差技巧CAD（计算机辅助设计）软件是现代工程设计中必备的工具之一，它可以帮助设计师更快捷、更准确地完成设计任务。
在CAD设计中，尺寸标注是十分重要的一环，而公差则是指能够容许的尺寸偏差范围，它们的正确标注对于产品的精确制造和质量控制至关重要。
下面我们就来了解一些CAD尺寸标注公差技巧。
1. 使用准确的尺寸标注单位：在进行CAD设计时，我们需要选择合适的尺寸标注单位，如毫米（mm）、厘米（cm）或英寸（inch）。
确保使用的单位与实际设计要求相符，避免在设计过程中出现尺寸单位错误。
2. 注意尺寸标注的清晰可读：尺寸标注应该具有清晰且易于阅读的特点，以便于工厂或制造商能够准确理解并按照标注进行制造。
对于非常小的尺寸，可以使用放大比例或者引入图纸细节来确保标注的清晰可读性。
3. 选择合适的尺寸标注样式：在CAD软件中，我们可以选择不同的尺寸标注样式，如水平标注、垂直标注、直径标注等。
根据具体的设计需求和图纸布局，选择合适的标注样式，使得标注信息简洁明了。
4. 确保标注与几何元素的正确关联：尺寸标注应该与几何元素紧密关联，确保标注与相应的尺寸值一致。
在标注过程中，可以使用自动关联工具或命令，将标注与几何元素进行连接，以避免标注误差。
5. 标注公差信息：公差是决定产品质量的关键因素之一，因此在尺寸标注中，我们需要准确地标注公差信息。
公差可以分为尺寸公差、形位公差等不同类型，在标注时需要遵循相应的标准规范。
6. 使用图例标注复杂公差：对于一些复杂的公差，可以使用图例进行标注。
图例标注可以简洁地表示多个尺寸和公差信息，提高标注的可读性和理解性。
7. 注意公差堆积效应: 在CAD设计中，多个部件的公差堆积可能会导致整体装配问题。
因此，需要在设计过程中考虑公差堆积效应，并进行相应的公差分析和优化。
8. 使用CAD软件提供的公差分析工具：现代CAD软件通常提供了公差分析工具，可以帮助设计师进行公差分析和优化，以确保产品在制造过程中能够满足质量要求。
CAD尺寸标注和公差标注的技巧
CAD尺寸标注和公差标注的技巧在CAD软件中，尺寸标注和公差标注是非常重要的功能，可以帮助我们精确地定义和测量设计图纸上的各种元素。
本文将介绍一些CAD软件中尺寸标注和公差标注的技巧，帮助读者更好地应用这些功能。
首先，让我们来了解一下尺寸标注的基本概念。
尺寸标注是指在设计图纸上标注出各种元素的尺寸大小，例如线段的长度、圆的直径等等。
在CAD软件中进行尺寸标注时，我们需要选择合适的标注工具，在图纸上点击两个或多个点，即可自动生成标注线和尺寸文字。
在使用CAD软件进行尺寸标注时，有几个技巧是很重要的。
首先是选择合适的标注工具。
常见的尺寸标注工具有直线尺寸、径向标注、线性标注等。
根据不同的设计元素，选择合适的标注工具可以让标注更加准确和清晰。
其次是标注文字的位置和大小。
标注文字应该清晰可读且不与其他图纸元素重叠，同时也要考虑标注文字的大小是否合适。
通常情况下，标注文字的大小应该与图纸的绘图比例相匹配，避免文字过大或过小。
此外，还有一些高级的尺寸标注技巧可以应用在CAD软件中。
比如，我们可以使用尺寸样式来自定义标注的外观，包括文字样式、箭头样式、标注线样式等等。
通过调整这些样式，我们可以让标注更符合设计需求，同时也增加了图纸的可读性。
除了尺寸标注，公差标注也是CAD软件中常用的功能。
公差标注用于表达设计元素的允许误差范围，以确保制造工艺的可行性。
在CAD软件中进行公差标注时，我们需要使用专门的工具，如公差标注工具或引线标注工具。
在进行公差标注时，关键的技巧是确保标注清晰明了。
公差标注应该包括公差符号、公差值和公差范围，以便读者能够准确理解设计要求。
同时，标注文字的位置和大小也要遵循与尺寸标注相同的原则，确保文字清晰可读。
此外，在CAD软件中进行公差标注时，我们还可以使用公差样式来自定义标注的外观。
通过调整公差样式，我们可以改变公差符号的形状、颜色和大小，增加图纸的可读性和美观度。
总结起来，CAD软件中的尺寸标注和公差标注是非常重要的功能，可以帮助我们精确绘制和定义设计图纸。
CAD可变尺寸与公差标注方法
CAD可变尺寸与公差标注方法在CAD设计中，如何正确地标注可变尺寸与公差是非常重要的。
准确的尺寸标注能够确保产品的精度和质量，同时也是工程制图中的一项基本技能。
本篇文章将介绍CAD中可变尺寸与公差标注的方法，帮助读者提高CAD设计的效率与准确性。
1. 尺寸标注的选择在CAD软件中，我们有很多选择来标注尺寸。
其中，最常用的是垂直或水平线性尺寸标注，也可以使用径向、直径、半径、角度、对称等不同类型的尺寸标注。
根据实际需要来选择合适的标注方式。
在进行尺寸标注时，要注意选择正确的几何元素进行标注。
在标注水平线性尺寸时，应该选择两个水平的几何元素，而不是选择斜线或垂直线。
2. 尺寸标注的放置位置尺寸标注的放置位置也非常关键。
一般来说，尺寸标注应该放置在细节图上，并且不应遮挡住细节图。
同时，尺寸标注还应该与细节图中的其他标注有一定的间隔，保持整洁、清晰的视觉效果。
另外，应该将尺寸标注放置在便于阅读和理解的位置，以提高工作效率。
3. 公差标注的方法公差标注是确保产品质量和设计精度的关键环节。
在CAD软件中，我们可以使用不同的符号和字母来标注公差，例如使用±表示公差区间，使用（T）表示公差类型等。
在进行公差标注时，需要首先了解所使用的标准规范和符号。
例如，常用的公差标注符号包括直线度、圆度、轮廓度、角度等。
因此，在进行公差标注之前，要了解所使用的标准规范，并按照规范进行准确的标注。
4. 尺寸链方法尺寸链方法是一种将尺寸和公差一起标注的方法。
在CAD软件中，我们可以使用尺寸链工具来实现这种方法。
尺寸链工具可以将一系列尺寸和公差连接在一起，形成一个尺寸链。
通过尺寸链，我们可以一目了然地看到产品的大小和公差，并且可以轻松地对尺寸和公差进行修改。
在进行尺寸链标注时，需要注意在尺寸链的开始和结束位置添加箭头来指示产品的起始和结束点，同时也需要注意选择合适的尺寸链线类型和箭头样式，以提高标注的清晰度和可读性。
5. 自动标注工具的使用CAD软件中还提供了一些自动标注工具，可以帮助我们更快速、准确地进行标注。
AutoCAD尺寸标注公差方法
AutoCAD尺寸标注公差方法方法一是修改“特性”里的“公差”设置、方法二是尺寸的“文字替代”中使用含格式的文本替代它另外还有些特殊的尺寸标注符号（也可以用键盘里的“特殊符号”输入以下字符）：％％ d ——绘制“℃”符号。
例如： 98.6 ℃—— 98.6 ％％ dC ；％％ c ——绘制圆直径“φ”符号。
例如：φ 30 ——％％ c30 ；％％ p ——绘制“±”符号。
例如：± 0.005 ——％％ p0.005 ；％％ o ——打开或关闭文字的上划线。
例如： ABCDE ——％％ o ABC ％％ o DE ；％％ u ——打开或关闭文字的下划线。
例如： ABCDE —— AB ％％ u CDE ％％ u编辑：Hancejohn 日期：Mar. 2, 2011方法一：Step1：双击要标注的尺寸的尺寸数值(以打开特性属性对话框)；Step2：在弹出的“特性”属性对话框中，找到“公差”项，然后再“公差”项里设置：“显示公差”：“极限偏差”“公差下偏差”：输入你要求的下偏差的值(上面设置为“极限偏差”或“极限尺寸”时才可以设置该值；且对话框中的下偏差值已含“-”，如：下偏差为“-0.1”则输入0.1)“公差上偏差”：输入你要求的上偏差的值(上面设置为“对称”、“极限偏差”或“极限尺寸”时才可以设置该值且对话框中的上偏差值已含“+”，如：上偏差为“+0.2”则输入0.2)“公差文字高度”：输入公差文字高度是基准尺寸文字高度的比例，按照国家标准规定，极限偏差的字体应比基准尺寸的字体小一号、下偏差应与基本尺寸平齐，因此“偏差文字高度”一般设为0.7(默认为0.71即可，即极限偏差字高为基准尺寸字高的0.71倍)、“水平放置偏差”设为“下”(默认为“下”)“公差精度”：选择你要公差的小数点位数，如：下偏差为-0.10，则设为0.00，如果下偏差为-0.100则设为0.000方法二：Step1：双击要标注的尺寸的尺寸数值(以打开特性属性对话框)；Step2：在弹出的“特性”属性对话框中，找到“文字”项，然后再“文字替代”项里在英文输入状态下输入“<>{\H0.71x;\S-0.10^+0.20;}”(不含双引号“”)也可以实现标注偏差。

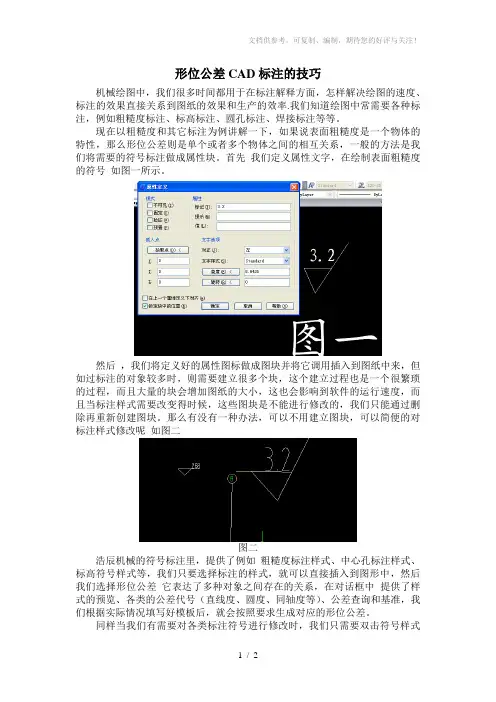

形位公差CAD标注技巧
形位公差CAD标注的技巧
机械绘图中，我们很多时间都用于在标注解释方面，怎样解决绘图的速度、标注的效果直接关系到图纸的效果和生产的效率.我们知道绘图中常需要各种标注，例如粗糙度标注、标高标注、圆孔标注、焊接标注等等。
现在以粗糙度和其它标注为例讲解一下，如果说表面粗糙度是一个物体的特性，那么形位公差则是单个或者多个物体之间的相互关系，一般的方法是我们将需要的符号标注做成属性块。
首先我们定义属性文字，在绘制表面粗糙度的符号如图一所示。
然后，我们将定义好的属性图标做成图块并将它调用插入到图纸中来，但如过标注的对象较多时，则需要建立很多个块，这个建立过程也是一个很繁琐的过程，而且大量的块会增加图纸的大小，这也会影响到软件的运行速度，而且当标注样式需要改变得时候，这些图块是不能进行修改的，我们只能通过删除再重新创建图块。
那么有没有一种办法，可以不用建立图块，可以简便的对标注样式修改呢如图二
图二
浩辰机械的符号标注里，提供了例如粗糙度标注样式、中心孔标注样式、标高符号样式等，我们只要选择标注的样式，就可以直接插入到图形中，然后我们选择形位公差它表达了多种对象之间存在的关系，在对话框中提供了样式的预览、各类的公差代号（直线度、圆度、同轴度等）、公差查询和基准，我们根据实际情况填写好模板后，就会按照要求生成对应的形位公差。
同样当我们有需要对各类标注符号进行修改时，我们只需要双击符号样式
就可以对它的样式进行编辑处理了，修改满意之后再把符号样式绘制到图形中来。

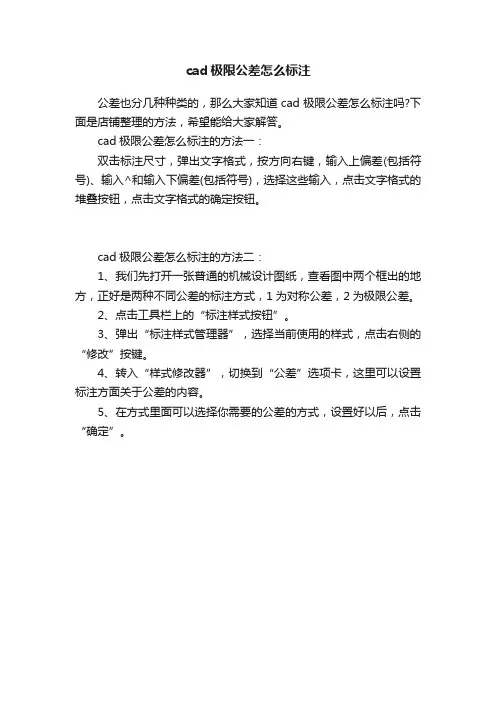

cad极限公差怎么标注
cad极限公差怎么标注
公差也分几种种类的，那么大家知道cad极限公差怎么标注吗?下面是店铺整理的方法，希望能给大家解答。
cad极限公差怎么标注的方法一：
双击标注尺寸，弹出文字格式，按方向右键，输入上偏差(包括符号)、输入^和输入下偏差(包括符号)，选择这些输入，点击文字格式的堆叠按钮，点击文字格式的确定按钮。
cad极限公差怎么标注的方法二：
1、我们先打开一张普通的机械设计图纸，查看图中两个框出的地方，正好是两种不同公差的标注方式，1为对称公差，2为极限公差。
2、点击工具栏上的“标注样式按钮”。
3、弹出“标注样式管理器”，选择当前使用的样式，点击右侧的“修改”按键。
4、转入“样式修改器”，切换到“公差”选项卡，这里可以设置标注方面关于公差的内容。
5、在方式里面可以选择你需要的公差的方式，设置好以后，点击“确定”。
cad公差标注
cad公差标注我们先打开一张普通的机械设计图纸，查看图中两个框出的地方，正好是两种不同公差的标注方式，1为对称公差，2为极限公差。
通常我们标注公差可以在“标注样式”里面设置。
点击工具栏上的“标注样式按钮”，如果没有在工具栏上找到这个按钮的话，可以在工具栏空白处点击右键“autocad”------“样式”打上勾就有这个样式工具条了;或者是用快捷键”d”,也可以。
弹头出来“标示样式管理器”，挑选当前采用的样式，页面右侧的“修正”按键。
转入“样式修改器”，切换到“公差”选项卡，这里可以设置标注方面关于公差的内容。
在方式里面可以挑选你须要的公差的方式设置好以后，点击“确定”，返回上一界面，点击右侧的“置为当前”然后点击“关闭”关闭设置界面就可以了。
但是这样设置以后，你的所有的标注都会出现设置过的那些公差，但是你图形中的尺寸不会都是带有公差的，所以这个方法还不是很实用。
如果必须比较便利的标示公差，那么这样搞，鼠标选上你必须标示公差的标示，然后键盘按“ed空格”(英文输入法状态下)，然后可以发生一个“文字格式”窗口，我们例如图示输出想标示的上下公差数值，然后用鼠标选上上下公差数值，然后页面窗口上的“b/a”拼接的按钮。
刚才一行输入的上下公差数值，变成了上下两行，然后点击窗口的“确定”按键，这个极限公差就算是输入完毕了。
再比如，我们修正一个r5那个数值，给他减少一个等距公差。
先选上r5，然后键盘按“ed空格”(英文输入法状态下)，弹头出来文字格式窗口，在r5后面输出“%%p0.05”，“%%p”可以变为“±”这样刚才输出的“0.05”就变为了我们所须要的等距公差，然后页面窗口的“确认”就可以了。
CAD 如何使用公差和配合标注
CAD 如何使用公差和配合标注CAD软件是一种广泛应用于设计和制图的工具，公差和配合标注在CAD设计中起着非常重要的作用。
公差和配合标注是指在工程制图中对零件尺寸和配合要求进行标记和说明的过程。
下面我们来详细了解一下，在CAD软件中如何使用公差和配合标注。
首先，打开CAD软件，选择合适的绘图模板开始绘制零件。
在绘制过程中，我们需要根据图纸要求确定零件的尺寸和配合要求。
接下来，我们来看一下如何使用公差标注。
公差标注主要用于标记零件的尺寸公差，即零件尺寸的允许偏差范围。
在CAD软件中，可以通过以下步骤实现公差标注：1. 选择“标注”工具栏中的“公差”工具，或者使用快捷键“GT”，进入公差标注模式。
2. 在零件上点击需要标记公差的尺寸，CAD软件会自动弹出公差标注框。
3. 在公差标注框中填写公差数值和公差类型，例如“±0.1”表示公差为正负0.1。
4. 移动鼠标放置公差标注的位置，单击鼠标左键完成公差标注。
在公差标注的过程中，我们可以根据图纸要求选择合适的公差类型，如线性公差、角度公差、平面度公差等。
同时，我们还可以通过调整公差标注的位置和大小来保证图纸的整洁和清晰。
接下来，让我们来了解一下如何使用配合标注。
配合标注主要用于标记零件的配合要求，即零件之间的相互关系。
在CAD软件中，可以通过以下步骤实现配合标注：1. 选择“标注”工具栏中的“标注”工具，或者使用快捷键“DT”，进入标注模式。
2. 在零件上点击需要标记配合的位置，CAD软件会自动弹出配合标注框。
3. 在配合标注框中选择合适的配合类型，如轴向配合、面向配合、装配配合等。
4. 移动鼠标放置配合标注的位置，单击鼠标左键完成配合标注。
在配合标注的过程中，我们需要根据图纸要求选择合适的配合类型，并确保标注的位置和大小符合要求。
配合标注一般需要标注在零件的相应轮廓上，以便工程师和操作人员理解和执行。
总结起来，CAD软件中使用公差和配合标注十分重要。
CAD图形尺寸标注与公差规范解读
CAD图形尺寸标注与公差规范解读CAD（计算机辅助设计）软件是现代设计领域中广泛应用的工具，它可以帮助设计师快速、准确地创建和编辑各种图形。
在工程设计中，准确的尺寸标注和公差规范是至关重要的，它们决定了产品的质量和相互配合的准确程度。
本文将介绍CAD图形尺寸标注的基本知识和公差规范的解读，帮助读者更好地理解和运用CAD软件。
CAD软件中的尺寸标注功能是用于在设计图纸上直接标注实际尺寸的工具。
通过正确使用尺寸标注，可以使设计师和生产工人准确理解和制造产品。
在CAD软件中，尺寸标注通常包括直线尺寸、角度尺寸、半径尺寸和直径尺寸等。
其中直线尺寸是最常用的一种。
在标注直线尺寸时，需要先确定起点和终点，并选择正确的标注线距离，然后将标注线对准要标注的直线，并输入尺寸数值。
同样，在标注角度尺寸时，需要选择两个直线之间的夹角，并输入对应的数值。
在进行尺寸标注时，需要注意几点：一是标注的尺寸应精确无歧义，方便人们直观理解；二是要选择合适的标注位置，不遮挡其他图形和文字；三是要保持标注的一致性，使用相同的标注样式和字号，方便阅读和理解。
除了尺寸标注外，公差规范也是设计图纸中至关重要的一部分。
公差是指产品尺寸和几何形状的允许变动范围，它可以用于控制产品之间的相互配合关系。
在CAD软件中，公差规范可以通过不同的方式表示，如最大最小值法、平均值法和最大零件版法等。
最大最小值法通常使用上、下公差限的符号表示，例如"20 ± 0.2"表示尺寸的上限为20.2，下限为19.8；平均值法则使用一个数值和公差的加减符号表示，例如"15 +0.1/-0.1"表示尺寸的平均值为15，公差为正负0.1；最大零件版法是指允许尺寸的最大值与零件允许的最小值之差，并通过符号表示，例如"30 - 0.4"表示尺寸的最大值为30，最小值为29.6。
了解并正确应用公差规范对于设计师和制造工程师来说至关重要。
CAD尺寸和公差设置技巧指南
CAD尺寸和公差设置技巧指南CAD软件是工程和设计领域中必不可少的工具。
在使用CAD软件时，准确地设置尺寸和公差非常重要，因为它们直接影响着设计的准确性和制造的可行性。
本文将介绍一些CAD尺寸和公差设置的技巧，帮助您更好地运用CAD软件进行设计和工程。
1. 了解CAD尺寸类型：在CAD软件中，存在着不同类型的尺寸。
最常见的是线性尺寸，表示两个点之间的距离。
角度尺寸用于测量两条直线或曲线之间的夹角。
半径和直径尺寸用于描述圆的尺寸。
当您了解了不同的尺寸类型后，您可以根据需要在CAD软件中选择合适的尺寸类型。
2. 设置标准尺寸：在CAD软件中，您可以根据所需的标准设置尺寸。
例如，当您设计零件时，可以选择英制标准或公制标准。
设置标准尺寸能够确保设计和制造之间的一致性，并避免因单位转换而导致的错误。
3. 约束和关系：在CAD软件中，您可以设置约束和关系来确保尺寸的准确性。
约束是用于定义对象间的关系，例如垂直、水平或平行等。
关系则是用于定义对象的相对位置。
通过设置适当的约束和关系，您可以准确地定义尺寸，避免尺寸的混乱和不一致。
4. 公差设置：公差是指设计和制造过程中允许的尺寸偏差。
在CAD软件中，您可以设置公差，以便在设计中考虑到制造的可行性。
通常情况下，公差会根据材料、制造工艺和功能需求等因素来确定。
在CAD软件中，您可以设置公差带，以便在尺寸标注中显示公差范围，并确保设计和制造之间的一致性。
5. 尺寸变量和公式：在CAD软件中，您可以使用尺寸变量和公式来简化设计过程。
尺寸变量是指在设计中使用的具有固定值的变量。
公式则是用于计算尺寸的数学表达式。
通过使用尺寸变量和公式，您可以在设计中灵活地调整和修改尺寸，提高效率和准确度。
6. 尺寸标注和注释：在CAD软件中，您可以使用尺寸标注和注释工具来标记和说明设计的尺寸。
尺寸标注是将尺寸值直观地显示在设计图纸上的方法。
注释则是用于提供额外的信息和说明，例如公差、材料要求等。
