cad尺寸公差怎么标注

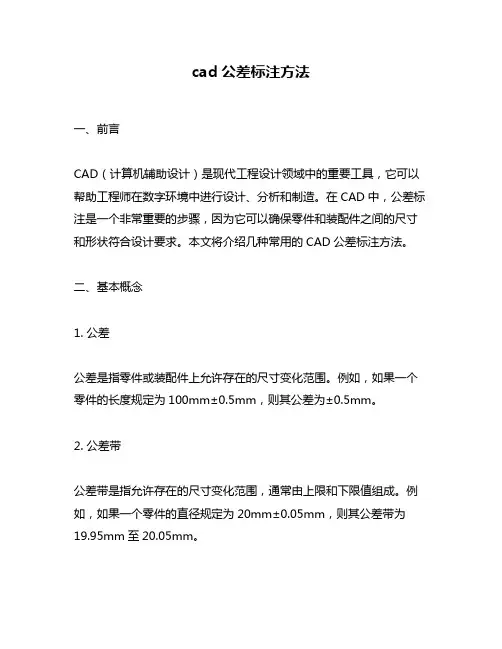

cad公差标注方法

cad公差标注方法一、前言CAD(计算机辅助设计)是现代工程设计领域中的重要工具,它可以帮助工程师在数字环境中进行设计、分析和制造。
在CAD中,公差标注是一个非常重要的步骤,因为它可以确保零件和装配件之间的尺寸和形状符合设计要求。
本文将介绍几种常用的CAD公差标注方法。
二、基本概念1. 公差公差是指零件或装配件上允许存在的尺寸变化范围。
例如,如果一个零件的长度规定为100mm±0.5mm,则其公差为±0.5mm。
2. 公差带公差带是指允许存在的尺寸变化范围,通常由上限和下限值组成。
例如,如果一个零件的直径规定为20mm±0.05mm,则其公差带为19.95mm至20.05mm。
3. 公差值公差值是指允许存在的尺寸变化范围中上限值与下限值之间的距离。
例如,如果一个零件的厚度规定为10mm±0.2mm,则其公差值为0.4mm。
三、CAD公差标注方法1. 基本公差标注基本公差标注是最常用的公差标注方法之一,通常用于表示零件的一般尺寸和形状要求。
在CAD中,基本公差可以通过在图纸上绘制符号来表示。
例如,在AutoCAD中,可以使用“DIMSTYLE”命令来设置基本公差标注样式。
2. 无限制公差标注无限制公差是指零件或装配件上允许存在的尺寸变化范围没有上限或下限。
在CAD中,可以使用特殊符号“∞”来表示无限制公差。
例如,在AutoCAD中,可以使用“ALT+236”组合键来输入“∞”符号。
3. 最小值/最大值公差标注最小值/最大值公差是指允许存在的尺寸变化范围中下限值或上限值的单侧范围。
在CAD中,可以使用特殊符号“L”或“U”来表示最小值或最大值公差。
例如,在AutoCAD中,可以使用“ALT+76”组合键来输入“L”符号。
4. 均匀分布公差标注均匀分布公差是指允许存在的尺寸变化范围在整个范围内均匀分布。
在CAD中,可以使用特殊符号“⌀”来表示均匀分布公差。
例如,在AutoCAD中,可以使用“ALT+0216”组合键来输入“⌀”符号。

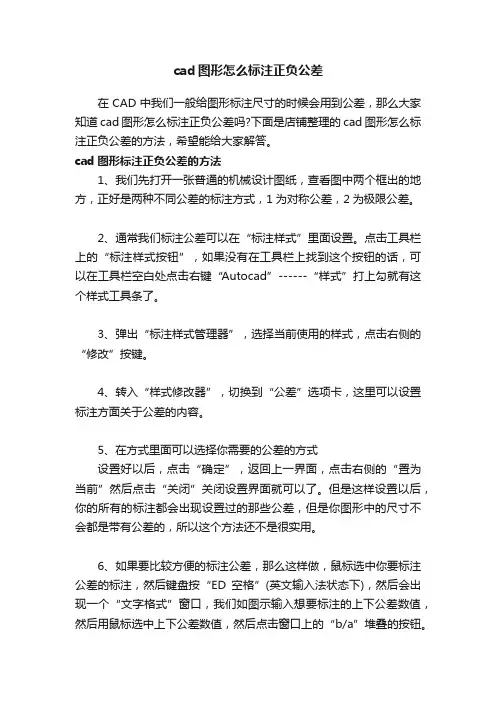

cad图形怎么标注正负公差

cad图形怎么标注正负公差
在CAD中我们一般给图形标注尺寸的时候会用到公差,那么大家知道cad图形怎么标注正负公差吗?下面是店铺整理的cad图形怎么标注正负公差的方法,希望能给大家解答。
cad图形标注正负公差的方法
1、我们先打开一张普通的机械设计图纸,查看图中两个框出的地方,正好是两种不同公差的标注方式,1为对称公差,2为极限公差。
2、通常我们标注公差可以在“标注样式”里面设置。
点击工具栏上的“标注样式按钮”,如果没有在工具栏上找到这个按钮的话,可以在工具栏空白处点击右键“Autocad”------“样式”打上勾就有这个样式工具条了。
3、弹出“标注样式管理器”,选择当前使用的样式,点击右侧的“修改”按键。
4、转入“样式修改器”,切换到“公差”选项卡,这里可以设置标注方面关于公差的内容。
5、在方式里面可以选择你需要的公差的方式
设置好以后,点击“确定”,返回上一界面,点击右侧的“置为当前”然后点击“关闭”关闭设置界面就可以了。
但是这样设置以后,你的所有的标注都会出现设置过的那些公差,但是你图形中的尺寸不会都是带有公差的,所以这个方法还不是很实用。
6、如果要比较方便的标注公差,那么这样做,鼠标选中你要标注公差的标注,然后键盘按“ED空格”(英文输入法状态下),然后会出现一个“文字格式”窗口,我们如图示输入想要标注的上下公差数值,然后用鼠标选中上下公差数值,然后点击窗口上的“b/a”堆叠的按钮。
7、刚才一行输入的上下公差数值,变成了上下两行,然后点击窗口的“确定”按键,这个极限公差就算是输入完毕了。
CAD中的宽度标注与公差标注技巧

CAD中的宽度标注与公差标注技巧在CAD软件中,宽度标注和公差标注是非常重要的功能,它们能帮助我们准确地表示设计图纸中物体的尺寸、宽度和公差。
本文将介绍CAD软件中宽度标注与公差标注的使用技巧。
首先,让我们来了解宽度标注的使用方法。
宽度标注通常用于标注线段、圆弧、多段线等几何图形的宽度,以便在设计中准确表示物体的尺寸。
在CAD软件中,宽度标注可以通过以下步骤实现:1. 选择“宽度标注”工具。
在CAD软件的工具栏中,一般会有一个矩形图标,点击它可以激活“宽度标注”工具。
2. 选择要标注的图形。
点击要标注的线段、圆弧或多段线等几何图形,CAD软件会自动显示出宽度标注。
3. 调整标注样式和位置。
CAD软件通常提供了多种宽度标注样式和位置选项,可以根据需要选择合适的样式和位置。
4. 输入宽度数值。
在CAD软件的对话框中,可以输入精确的宽度数值,CAD软件会自动将其显示在图纸上。
接下来,让我们来了解公差标注的使用方法。
公差标注用于标注物体的公差范围,帮助工程师更好地控制和管理设计的精度。
在CAD软件中,公差标注可以通过以下步骤实现:1. 选择“公差标注”工具。
在CAD软件的工具栏中,一般会有一个带有两个箭头的图标,点击它可以激活“公差标注”工具。
2. 选择要标注的尺寸。
点击要标注的线段、圆弧或多段线等几何图形的尺寸,在CAD软件中会自动显示出公差标注。
3. 调整标注样式和位置。
CAD软件通常提供了多种公差标注样式和位置选项,可以根据需要选择合适的样式和位置。
4. 输入公差数值。
在CAD软件的对话框中,可以输入精确的公差数值,CAD软件会自动将其显示在图纸上。
需要注意的是,当标注宽度或公差时,我们应该选择合适的标注单位,并且尽量保持标注的一致性。
在CAD软件中,我们可以通过设置来改变标注单位,并且可以在图纸上添加标注说明,以避免产生误解。
除了上述基本技巧外,CAD软件还提供了一些高级的宽度标注和公差标注功能,如基本公差、最大公差、最小公差等。

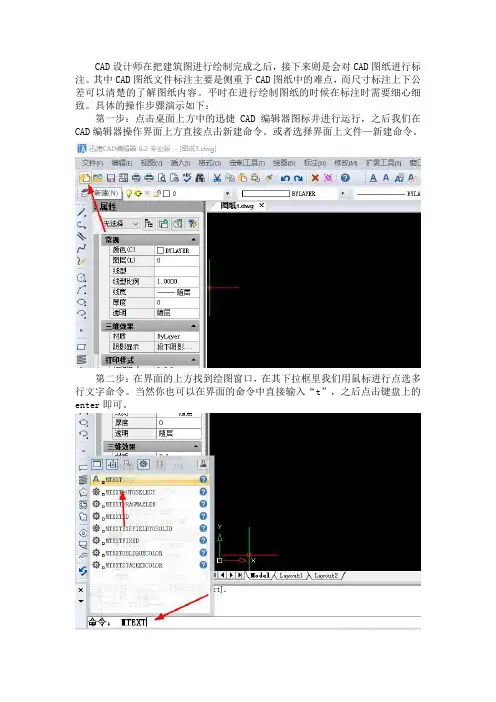

CAD图纸中尺寸标注上下公差怎么操作?

CAD设计师在把建筑图进行绘制完成之后,接下来则是会对CAD图纸进行标注。
其中CAD图纸文件标注主要是侧重于CAD图纸中的难点,而尺寸标注上下公差可以清楚的了解图纸内容。
平时在进行绘制图纸的时候在标注时需要细心细致。
具体的操作步骤演示如下:
第一步:点击桌面上方中的迅捷CAD编辑器图标并进行运行,之后我们在CAD编辑器操作界面上方直接点击新建命令。
或者选择界面上文件—新建命令。
第二步:在界面的上方找到绘图窗口,在其下拉框里我们用鼠标进行点选多行文字命令。
当然你也可以在界面的命令中直接输入“t”,之后点击键盘上的enter即可。
第三步:在图纸上找到我们所需要输入文字的位置,之后在弹出多行文字窗口内,我们可以轻松的实现设置文字对齐、文字样式、文字高度等。
这里我们则是以文本框中输入263^选中3和“^”,然后在工具栏点击【a/b堆叠文字】。
第四步:在进行输入完成之后,我们直接就点击弹窗内的确定命令。
这样我们绘制的数值上标就完成了。
第五步:如果要同时输入上标与下标,可以先输入上标内容,然后输入“^”,再输入下标内容,最后选中上标与下标内容,点击堆叠键完成数字的上下标。
以上就是小编今天所要分享的全部内容,如果你有什么不懂或者疑问之处?小编在此建议你最好是自己动手操作一遍。
CAD设计最重要的就是需要进行练习,希望对大家能够有所帮助!。

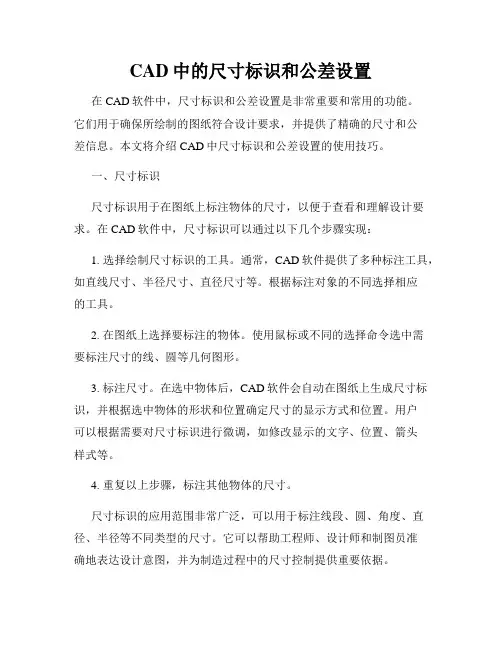

CAD中的尺寸标识和公差设置

CAD中的尺寸标识和公差设置在CAD软件中,尺寸标识和公差设置是非常重要和常用的功能。
它们用于确保所绘制的图纸符合设计要求,并提供了精确的尺寸和公差信息。
本文将介绍CAD中尺寸标识和公差设置的使用技巧。
一、尺寸标识尺寸标识用于在图纸上标注物体的尺寸,以便于查看和理解设计要求。
在CAD软件中,尺寸标识可以通过以下几个步骤实现:1. 选择绘制尺寸标识的工具。
通常,CAD软件提供了多种标注工具,如直线尺寸、半径尺寸、直径尺寸等。
根据标注对象的不同选择相应的工具。
2. 在图纸上选择要标注的物体。
使用鼠标或不同的选择命令选中需要标注尺寸的线、圆等几何图形。
3. 标注尺寸。
在选中物体后,CAD软件会自动在图纸上生成尺寸标识,并根据选中物体的形状和位置确定尺寸的显示方式和位置。
用户可以根据需要对尺寸标识进行微调,如修改显示的文字、位置、箭头样式等。
4. 重复以上步骤,标注其他物体的尺寸。
尺寸标识的应用范围非常广泛,可以用于标注线段、圆、角度、直径、半径等不同类型的尺寸。
它可以帮助工程师、设计师和制图员准确地表达设计意图,并为制造过程中的尺寸控制提供重要依据。
二、公差设置公差是指设计要求和制造过程中允许的尺寸偏差范围。
在CAD软件中,公差设置可以通过以下步骤实现:1. 选择设置公差的工具。
CAD软件通常提供了多种设置公差的功能和命令,如公差表、偏差标注等。
2. 打开公差设置面板或对话框。
在选择了相应的工具后,CAD软件会弹出一个面板或对话框,用于设置公差的数值、单位和显示方式等。
3. 输入公差数值。
根据设计要求和制造要求,输入公差的上限和下限数值。
CAD软件会根据数值的输入方式和单位自动进行计算和显示。
4. 设置公差的显示方式。
CAD软件还提供了多种公差显示方式的选择,如正负公差、加减公差、最大公差、最小公差等。
根据设计和制造要求进行选择和设置。
公差的设置是确保制造过程中零件能够在允许的尺寸偏差范围内工作的重要环节。
cad公差尺寸标注方法

选中+0.3^0,如图:
点击上面的a/b,结果如图:
结果出来,看图;
2、如果你要标注尺寸为20正负0.3,操作方法:
输入ED命令,在<>后输入%%p0.3即可,如图:
大家都知道cad画完图之后就需要进行标注了标注有时候有的尺寸带着公差下面学习啦小编告诉大家cad公差尺寸标注方法一起来学习吧
cad公差尺寸标注方法
大家都知道CAD画完图之后就需要进行标注了,标注有时候有的尺寸带着公差,下面店铺告诉大家cad公差尺寸标注方法,一起来学习吧。
cad公差尺寸标注方法:
1、假如我们在CAD输入尺寸为20,上公差为+0.3,下公差为0,操作方法:
CAD尺寸标注与公差设置

CAD尺寸标注与公差设置CAD(计算机辅助设计)是现代工程设计领域广泛使用的工具,它可以帮助工程师们更高效地进行设计和绘图。
在CAD软件中,尺寸标注和公差设置是非常重要的功能。
本文将介绍CAD软件中的尺寸标注和公差设置的基本使用技巧。
首先,让我们来了解一下尺寸标注的作用。
尺寸标注是在CAD绘图中添加尺寸信息的过程,它用于显示模型的尺寸大小和位置关系。
在进行尺寸标注之前,我们需要先创建模型或者导入已有的模型。
在CAD软件中,尺寸标注一般分为三种类型:线性标注、角度标注和半径/直径标注。
线性标注适用于直线段、弧等直线特征的标注;角度标注用于标注两条直线或者两个界面之间的夹角;半径/直径标注用于标注圆的半径或直径。
插入尺寸标注的基本步骤如下:1. 在CAD工具栏上选择“尺寸标注”工具。
2. 在绘制界面上选择需要标注的线、弧或圆,CAD软件会自动识别并显示出相应的尺寸标注。
3. 根据需要,可以调整尺寸标注的位置和样式,如字体、箭头类型等。
4. 重复以上步骤,完成所有需要标注的尺寸。
除了基本的尺寸标注外,公差设置也是非常重要的。
公差是在CAD设计中表示零件尺寸允许变化范围的一种方式,它可以确保设计的零件在制造和装配过程中能够达到要求的精度。
在CAD软件中,公差设置有两个方面:公差类型和公差值。
在CAD软件中,常见的公差类型有四种:线性公差、角度公差、圆度公差和平面度公差。
线性公差用于表示零件的线性尺寸允许的变化范围;角度公差用于表示零件的角度允许的变化范围;圆度公差用于表示零件的圆形度允许的变化范围;平面度公差用于表示零件表面平面度的允许范围。
在CAD软件中设置公差的步骤如下:1. 选择需要设置公差的尺寸。
2. 在CAD工具栏上选择“公差”工具。
3. 在弹出的公差设置界面中选择所需的公差类型和公差值。
4. 单击确定按钮,完成公差设置。
需要注意的是,在进行尺寸标注和公差设置时,我们应该根据实际的设计要求和制造能力来合理选择尺寸和公差。
cad中的上下公差怎么标注

cad中的上下公差怎么标注
在CAD中图形尺寸都有一个公差范围,那么大家知道cad中的上下公差怎么标注吗?下面是店铺整理的cad中的上下公差怎么标注的方法,希望能给大家解答。
cad中的上下公差标注的方法
打开一个需要公差标注的cad零件图,想要进行普通标注。
在cad命令行中输入ed然后按回车键确定。
此时光标会变成小方块,点击选择想要改为公差的标注会出现文字编辑窗口。
在标注45后面输入%%p0.05(%%p会自动变成±号),然后点击确定。
此时cad公差怎么标注就解决了。
不同符号都有不同的文字替代,在文字输入时右键单击,选择符号就会出现。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
本文整理于网络,仅供阅读参考
cad尺寸公差怎么标注
cad尺寸公差标注的方法:
打开cad软件后,在工具条上点击矩形按钮。
在屏幕上随便画个矩形,然后在上方的工具栏上点击标注里的线性,对这个所画的矩形尺寸进行标注。
从图中可以看到尺寸标出来后,矩形的长度和宽度有小数也没有公差。
假设现在要修改成这个矩形的长度是75,宽度是35。
它们的上公差是+0.2,下公差是-0.3。
双击长度方向尺寸76.1,弹出标注内容的对话框。
这里便可以对尺寸和公差进行修改,在基本尺寸把76.1改成75。
勾选偏差,输入上偏差0.2,下偏差-0.3。
单击确认后,我们可以看到下面长度方向的尺寸由原先的76.1变成了我们所要修改的尺寸。
用同样的方法,宽度方向的尺寸双击后,把原先的尺寸修改成35,然后再设置下所需要的公差。
单击确认后,以下便是图纸的最终结果。
