全球声表面波滤波器技术发展趋势

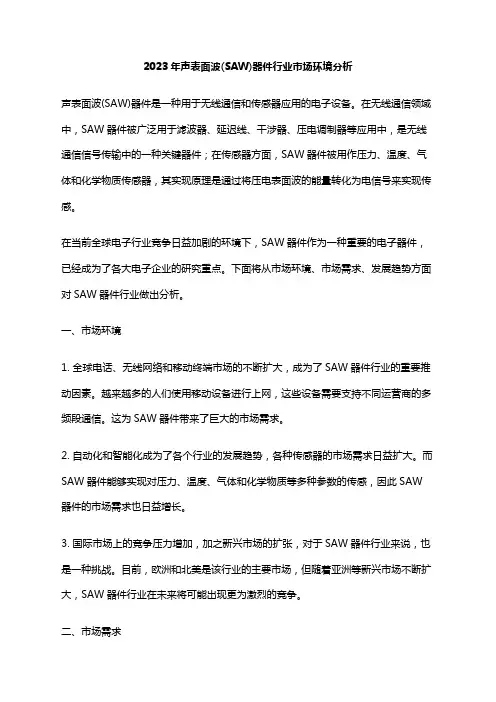

2023年声表面波(SAW)器件行业市场环境分析
2023年声表面波(SAW)器件行业市场环境分析声表面波(SAW)器件是一种用于无线通信和传感器应用的电子设备。
在无线通信领域中，SAW器件被广泛用于滤波器、延迟线、干涉器、压电调制器等应用中，是无线通信信号传输中的一种关键器件；在传感器方面，SAW器件被用作压力、温度、气体和化学物质传感器，其实现原理是通过将压电表面波的能量转化为电信号来实现传感。
在当前全球电子行业竞争日益加剧的环境下，SAW器件作为一种重要的电子器件，已经成为了各大电子企业的研究重点。
下面将从市场环境、市场需求、发展趋势方面对SAW器件行业做出分析。
一、市场环境1. 全球电话、无线网络和移动终端市场的不断扩大，成为了SAW器件行业的重要推动因素。
越来越多的人们使用移动设备进行上网，这些设备需要支持不同运营商的多频段通信。
这为SAW器件带来了巨大的市场需求。
2. 自动化和智能化成为了各个行业的发展趋势，各种传感器的市场需求日益扩大。
而SAW器件能够实现对压力、温度、气体和化学物质等多种参数的传感，因此SAW 器件的市场需求也日益增长。
3. 国际市场上的竞争压力增加，加之新兴市场的扩张，对于SAW器件行业来说，也是一种挑战。
目前，欧洲和北美是该行业的主要市场，但随着亚洲等新兴市场不断扩大，SAW器件行业在未来将可能出现更为激烈的竞争。
二、市场需求1. 不同频段、高带宽、低功耗是SAW器件在无线通信方面的主要市场需求。
随着移动通信技术的不断发展，未来SAW器件在通信领域的应用将更加广泛。
2. 高精度、高稳定性、高可靠性是SAW器件在传感器方面的主要市场需求。
在工业、环保、医疗等领域，SAW器件被广泛应用于各种传感器中。
3. 智能、模块化、集成化是未来SAW器件市场需求的发展方向。
与传统的离散器件不同，模块化、集成化的产品在工艺流程、产品性能、成本等方面具有显著优势，因此将是未来市场需求的一种重要趋势。
三、发展趋势1. 多频段、宽频带是SAW器件发展的趋势。
2024年声表面波(SAW)器件市场发展现状
声表面波（SAW）器件市场发展现状引言声表面波（Surface Acoustic Wave，SAW）器件是一种基于声学效应的无源微电子器件，已经在通信、传感、无线电频率控制等领域得到了广泛应用。
本文将介绍声表面波器件的基本原理、市场发展现状以及未来发展趋势。
声表面波（SAW）器件的基本原理声表面波（SAW）器件利用在压电晶体表面传播的声表面波来实现信号的传输和处理。
其基本原理是当电压施加在压电晶体上时，产生的电场会导致晶体中的声表面波的激发。
这种表面波沿着晶体表面传播，携带着信号的能量。
通过在晶体表面上刻蚀电极，可以实现对声表面波的操控，从而实现信号的滤波、放大和调制等功能。
声表面波（SAW）器件市场发展现状市场规模和增长趋势声表面波（SAW）器件市场在过去几年取得了快速的增长。
随着通信和无线电频率控制技术的不断发展，对于高性能和高可靠性的无源器件的需求也越来越大。
声表面波器件由于其低功耗、小尺寸和成本效益等优势，成为了满足这些需求的理想选择。
根据市场研究公司的数据，声表面波（SAW）器件市场在过去五年内以年均15%的复合增长率增长，市场规模已超过10亿美元。
预计未来几年，随着物联网、5G通信和汽车电子等领域的快速发展，声表面波器件市场将继续保持稳定的增长。
应用领域分析声表面波（SAW）器件在通信领域是最常见的应用之一。
在无线通信系统中，声表面波滤波器广泛用于解调、调制和信号处理等关键功能。
此外，声表面波器件还可以用于雷达、航空航天和军事等领域，用于频率合成、频谱分析和目标识别等应用。
另一个重要的应用领域是传感器。
声表面波传感器由于其高灵敏度和快速响应时间，在气体、液体和生物等领域具有广泛的应用前景。
例如，在环境监测、医疗诊断和食品安全等领域，声表面波传感器可用于检测气体成分、生物分子和有害物质等。
市场竞争分析声表面波（SAW）器件市场具有一定的竞争度。
目前，市场上主要的厂商包括Murata、TDK、Skyworks和Qorvo等。
2024年体声波滤波器市场发展现状
2024年体声波滤波器市场发展现状引言体声波滤波器是一种用于消除或减弱声音中的杂音或干扰信号的装置。
随着科技的不断进步和人们对声音质量的需求增加，体声波滤波器市场也正在迅速发展。
本文将对体声波滤波器市场的现状进行分析，并探讨其未来的发展趋势。
市场规模体声波滤波器市场在过去几年中保持了稳定的增长趋势。
根据市场研究数据显示，2019年全球体声波滤波器市场规模达到了XX亿美元，预计到2025年将会增长到XX亿美元。
这一增长主要受到消费电子、通信和汽车行业的推动。
市场驱动因素1. 消费电子行业的增长随着智能手机、平板电脑和音频设备等消费电子产品的普及，对声音质量的要求也越来越高。
体声波滤波器在这些产品中起到了至关重要的作用，可以有效消除背景噪音，并提供清晰的音频体验。
2. 通信行业的需求增加随着5G技术的不断发展和推广，人们对通信设备的要求也在不断提高。
体声波滤波器可以提供更好的语音通信质量，降低噪音干扰，因此在通信行业中的需求也在不断增加。
3. 汽车行业的发展随着汽车行业不断向智能化和高端化发展，对车载音响系统的要求也在不断提升。
体声波滤波器在汽车音响系统中能够有效降低汽车引擎噪音和路面噪音，提升乘坐体验，因此在汽车行业中有着广阔的市场需求。
市场竞争格局体声波滤波器市场竞争激烈，主要由一些大型跨国公司主导。
这些公司具有雄厚的研发实力和市场渠道优势。
同时，一些小型企业也在市场中崭露头角，通过提供定制化的产品和个性化的服务来与大公司竞争。
技术发展趋势1. 小型化和集成化随着电子器件的不断进步和微型化的趋势，体声波滤波器也在朝着小型化和集成化的方向发展。
这将有助于减小产品尺寸，提高性能，并满足市场对体积小、重量轻的要求。
2. 创新材料和新技术的应用新材料和新技术的应用可以提高体声波滤波器的性能，例如使用新型材料来提高声音吸收效果，或采用新的信号处理算法来提高滤波效果。
3. 与其他领域的融合体声波滤波器技术与其他领域的融合也是一个重要的趋势。
2024年声表面波(SAW)器件市场分析现状
声表面波(SAW)器件市场分析现状引言声表面波（Surface Acoustic Wave，SAW）是一种利用固体物质表面传播的声波来进行信号传输和处理的技术。
SAW器件具有高频率、高灵敏度、低功耗等优点，在无线通信、传感器和滤波器等领域得到广泛应用。
本文将对SAW器件市场的现状进行分析。
市场规模据市场研究公司的数据显示，SAW器件市场规模呈现稳定增长的趋势。
预计到2025年，全球市场规模将达到10亿美元以上。
主要驱动市场增长的因素包括无线通信技术的迅速发展、物联网产业的兴起以及对高性能传感器和滤波器的需求增加等。
应用领域1. 无线通信SAW器件在无线通信领域有广泛应用。
它可以用于收发信机中的滤波器，用于滤除杂散信号，提高通信质量。
此外，SAW器件还可以用于振荡器和频率合成器，用于产生稳定的频率信号。
2. 传感器随着物联网的兴起，对传感器的需求越来越大。
SAW器件具有高灵敏度和快速响应的特点，可以用于制作各种传感器，如气体传感器、压力传感器、湿度传感器等。
这些传感器在环境监测、工业控制、健康医疗等领域有着广泛的应用。
3. 滤波器SAW器件还可以用于制作各种滤波器，如带通滤波器、带阻滤波器等。
这些滤波器可以用于无线通信系统中，滤除杂散信号，提高信号质量。
此外，SAW滤波器还可以用于音频设备、雷达系统等领域。
市场竞争状况目前，SAW器件市场存在着激烈的竞争。
主要竞争者包括国际上的公司和国内的企业。
国际上的公司如Murata、TDK、Skyworks等，在SAW器件领域有着较强的技术实力和市场份额。
国内的企业如华星创业、信维通信等在技术研发和市场拓展方面也取得了一定的成绩。
市场发展趋势1. 高频段应用增加随着5G技术的发展，对高频段器件的需求不断增加。
SAW器件作为一种高频器件，在5G通信系统中有着广阔的应用前景。
预计未来几年，SAW器件在高频段应用上的市场份额将不断提升。
2. 小型化、集成化随着电子设备的小型化和集成化趋势，对SAW器件的尺寸和性能要求也在不断提高。
2024年声表面波SAW器件市场发展现状
2024年声表面波SAW器件市场发展现状声表面波（Surface Acoustic Wave，SAW）器件是一种利用表面声波在压电材料上传播的原理来实现信号的传输、滤波、调制等功能的电子器件。
由于其体积小、功耗低、频带宽广等特点，SAW器件近年来在无线通信、雷达和传感器等领域得到广泛应用。
本文将对当前声表面波器件市场的发展现状进行分析。
1. 市场规模及发展趋势声表面波器件市场近年来快速增长，并且具有长期稳定的发展趋势。
根据市场研究公司的数据，声表面波器件市场规模从2015年的X亿美元增长到2019年的X亿美元，年均复合增长率为X%。
预计到2025年，市场规模将进一步增至X亿美元。
这种快速增长的趋势主要得益于以下几个方面的因素：•无线通信技术的发展，特别是5G网络的商用化，推动了对高性能滤波器和其他声表面波器件的需求增加。
•智能手机和消费电子产品市场的增长，如智能手表、智能音箱等，这些产品对小型高频声表面波器件的需求也在增加。
•汽车电子和工业自动化领域对高稳定性、高可靠性声表面波器件的需求也在不断增长。
•新兴应用领域，如物联网、虚拟现实、增强现实等，对特定功能的声表面波器件有着巨大需求。
2. 市场应用领域声表面波器件市场具有广泛的应用领域，主要包括以下几个方面：2.1 无线通信在无线通信系统中，声表面波器件主要应用于滤波器、延迟线、耦合器等功能。
它们可以实现信号的滤波和调制，提高通信系统的性能和稳定性。
无线通信应用领域对声表面波器件的需求量巨大，占据整个市场的相当比例。
2.2 汽车电子汽车电子领域对高稳定性、高可靠性声表面波器件的需求也在快速增长。
SAW器件可以应用于汽车雷达、汽车电子稳定系统（ESP）和无线车载通信等方面。
随着智能驾驶和自动驾驶技术的发展，对声表面波器件的需求也将进一步增加。
2.3 工业自动化声表面波器件在工业自动化领域有广泛的应用。
它们可以实现传感器的信号处理、测量和监控等功能。
2023年声表面波(SAW)器件行业市场分析现状
2023年声表面波(SAW)器件行业市场分析现状声表面波(SAW)器件是一种在声表面上传播的电信号的装置，它利用了固体材料和声表面波的相互作用来产生声表面波。
SAW器件多应用于通信领域，如滤波器、延时线、压电传感器等。
当前，SAW器件市场呈现出以下几个方面的市场现状。
首先，SAW器件市场规模扩大。
随着无线通信技术的发展和智能手机的普及，对SAW器件的需求日益增长。
根据市场调研机构的数据，全球SAW器件市场规模在过去几年持续增长，预计未来几年仍将保持较高增速。
其次，SAW器件应用领域扩展。
随着物联网、云计算、人工智能等技术的发展，对SAW器件在无线通信领域以外的应用需求也增加。
比如，在汽车电子领域，SAW器件被广泛应用于汽车雷达、车载无线通信等系统中。
此外，SAW器件还被应用于工业自动化、医疗设备等领域。
第三，SAW器件制造技术进步。
SAW器件的制造技术在过去几年有了较大的进展，随着纳米技术的应用，SAW器件的尺寸缩小，性能提升。
此外，制造过程的优化和自动化进一步提高了器件的质量和产能。
第四，市场竞争加剧。
随着市场规模的扩大和技术的进步，SAW器件市场竞争也日益加剧。
目前，市场上有多家国内外厂商生产SAW器件，其中一些跨国公司具有较强的研发实力和市场份额，而国内厂商则主要处于跟随和跟进的地位。
总结起来，声表面波(SAW)器件市场在近年来呈现出规模扩大、应用领域扩展、制造技术进步和竞争加剧的趋势。
未来，随着物联网、5G等技术的发展，SAW器件市场有望继续保持较高增速。
同时，厂商需密切关注市场需求和技术进展，加强创新研发，提高产品质量，以保持竞争优势。
2024年声表面波SAW器件市场前景分析
2024年声表面波SAW器件市场前景分析概述声表面波（Surface Acoustic Wave，SAW）器件是一种利用声表面波传播特性来实现信号传输和滤波的无源和无源多功能器件。
在无线通信、电子设备、传感器等领域有广泛应用。
本文将对声表面波SAW器件市场前景进行分析。
市场现状目前，SAW器件已广泛应用于手机通信、无线通信基站、汽车电子、医疗设备等领域。
SAW器件的小尺寸、低功耗和高可靠性使其成为无线通信系统中不可或缺的部分。
随着移动通信设备和物联网的快速发展，SAW器件市场持续增长。
市场驱动因素1. 移动通信需求的增加随着智能手机的普及和无线通信技术的进步，全球移动通信需求持续增加。
SAW 器件在手机通信和无线通信基站中具有重要作用，因此市场需求将持续增加。
2. 物联网市场的崛起物联网的快速发展为SAW器件市场提供了新的增长机会。
物联网设备需要传感器和通信模块来实现数据采集和通信功能，SAW器件能够满足这些需求。
3. 汽车电子市场的增长现代汽车越来越依赖电子技术，汽车电子市场需求不断增加。
SAW器件在汽车电子中的应用包括汽车雷达、车载无线通信等，这些应用将推动SAW器件市场增长。
4. 新兴应用领域的拓展除了传统应用领域，SAW器件在新兴领域如虚拟现实、增强现实和人工智能等方面也开始发挥作用。
随着这些领域的成熟和发展，SAW器件市场有望继续扩大。
市场挑战尽管SAW器件市场前景看好，但也面临一些挑战。
### 1. 技术门槛较高 SAW器件的设计和制造需要一定的技术实力和专业知识。
新进入者面临技术门槛较高的挑战，需要投入大量时间和资金进行研发和生产。
2. 市场竞争加剧SAW器件市场竞争激烈，主要厂商之间的竞争越来越激烈。
新进入者面临市场份额争夺、价格竞争等挑战。
3. 产品标准化和认证SAW器件市场需要符合一定的产品标准和认证要求。
生产商需要投入大量资源来满足市场的需求并通过各种认证。
市场机会尽管SAW器件市场面临一些挑战，但仍存在许多机会。
2024年声表面波(SAW)器件市场前景分析
声表面波(SAW)器件市场前景分析引言声表面波(SAW)器件是一种利用表面声波传播来进行信号处理的电子器件。
它具有体积小、功耗低、工作频率范围广等优点，广泛应用于无线通信、传感器、滤波器等领域。
本文将对声表面波器件市场前景进行深入分析。
市场概览声表面波(SAW)器件市场近年来快速增长，主要受到无线通信行业需求的推动。
随着5G技术的推出和智能手机的普及，对于更高频率、更高性能的SAW器件的需求也在不断增加。
此外，物联网、汽车电子等行业对于高性能传感器和滤波器的需求也为SAW器件市场增长提供了机会。
市场驱动因素1.5G技术的推广：5G技术的使用将大大增加无线通信设备的频谱需求，而SAW器件可提供高性能的频率滤波功能，满足5G通信设备的需求。
2.智能手机市场的增长：随着智能手机的快速普及，对于更高频率、更高性能的SAW器件的需求也在快速增长。
3.物联网需求的增加：随着物联网技术的发展，对于高性能传感器的需求也在迅速增加，而SAW器件可用于实现高性能传感器。
4.汽车电子市场的增长：汽车电子行业对于高性能滤波器的需求也将推动SAW器件市场的增长，用于提高汽车电子设备的性能。
市场挑战与机遇挑战：1.市场竞争激烈：声表面波(SAW)器件市场竞争激烈，主要厂商涌入这一领域，导致市场份额有限。
2.技术难题：虽然SAW器件具有广阔的应用前景，但其制造和测试技术也面临一定的困难，包括成本高、制造复杂、测试设备缺乏等。
机遇：1.新兴应用领域：随着人工智能、无人驾驶、物联网等新兴领域的发展，对于高性能传感器和滤波器的需求也在不断增加，为SAW器件提供了新的市场机遇。
2.技术创新：新的制造和测试技术的发展将进一步降低SAW器件的成本，推动市场增长。
此外，对于新材料和新结构的研究也将促进SAW器件的技术创新。
市场地域分析结论综合以上分析，声表面波(SAW)器件市场前景广阔，市场需求不断增长，尤其是在5G技术、智能手机、物联网和汽车电子等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
半导体行业观察
百家号2018-10-07 13:10 来源：SIMIT战略研究室
一、TC-SAW
对于声表面波器件来说，对温度非常敏感。
在较高温度下，衬底材料的硬度易于下降，声波速度也因此下降。
由于保护频带越来越窄，并且消费设备的指定工作温度范围较大（通常为-20℃至85℃），因此这种局限性的影响越来越严重。
一种替代方法是使用温度补偿（TC-SAW）滤波器，它是在IDT的结构上另涂覆一层在温度升高时刚度会加强的涂层。
温度未补偿SAW器件的频率温度系数（TCF）通常约为-45ppm/℃，而TC-SAW滤波器则降至-15到-25ppm/℃。
但由于温度补偿工艺需要加倍的掩模层，所以，TC-SAW滤波器更复杂、制造成本也相对更高。
目前TC-SAW技术越来越成熟，国外大厂基本都有推出相应产品，在手机射频前端取得不少应用，而国内的工艺仍需要摸索。
二、高频SAW
普通SAW基本上是2GHz以下，村田开发出克服以往声表面波弱点的（Incredible High Performance-SAW）。
村田意将SAW技术发挥到极致（4GHz以下），目前量产的频率可达。
图的基本结构
可以实现与BAW相同或高于BAW的特性，并兼具了BAW的温度特性、高散热性的优点，具体如下：
（1）高Q值：在频带上的谐振器试制结果显示，其Q值特性的峰值超过了3000，比以往Qmax为1000左右的SAW得到了大幅度的改善。
（2）低TCF：它通过同时控制线膨胀系数和声速来实现良好的温度特性。
以往SAW的TCF转换量非常大（约为-40ppm/℃），而可将其改善至±8ppm/℃以下。
（3）高散热性：向RF滤波器输入大功率信号后IDT会产生热量，输入更大功率则可能因IDT发热而破坏电极，从而导致故障。
可将电极产生的热量高效地从基板一侧散发出去，可将通电时的温度上升幅度降至以往SAW的一半以下。
低TCF和高散热性两种效果，使其在高温下也能稳定工作。
三、新型体声波滤波器
目前市面上的体声波滤波器基本上基于多晶薄膜工艺。
而初创公司Akoustis Technologies, Inc.发明的Bulk ONE BAW技术是采用单晶AlN-on-SiC谐振器，据称性能能够提升30%。
图单晶硅BAW技术针对高频应用
Akoustis技术公司(前称为Danlax,Corp.)是根据美国内华达州法律于2013年4月10日注册成立，总部设在北卡罗来纳州的亨茨维尔。
2015年4月15日，公司更名为Akoustis技术公司。
2017年3月，登陆纳斯达克。
目前Akoustis已经宣布推出了三款商用滤波器产品：第一款是用于三频WiFi路由器应用的商用 GHz BAW RF 滤波器；第二款是针对雷达应用的 GHz BAW RF滤波器；第三款AKF -1652是针对未来4G LTE和5G移动设备 GHz BAW RF滤波器
四、封装微型化
滤波器的封装微型化主要是指的是采用晶圆级封装技术。
Qorvo的CuFlig互联技术使用铜柱凸点代替线焊。
晶圆级封装滤波器取消了陶瓷封装，可以实现尺寸更小，设备更轻薄。
图CuFlip技术相对于线焊的比较优势
RF360公司DSSP（Die-Sized SAW Packaging，裸片级声表封装）和TFAP技术（Thin-Film Acoustic Packaging，薄膜声学封装技术)，实现了产品微型化，并可提供2in1，甚至4in1的滤波器模组。
不同产品类别的新的标准封装尺寸：双工器*，2in1滤波器：*，单一滤波器：*。
图RF360声表滤波器、双工器和多工器的微型化
图 DSSP封装图解
图采用TFAP技术的BAW滤波器
五、射频前端集成化模块化
国际大厂一直致力于射频前端的集成化及模块化，比如高通RF360方案；Murata将滤波器、RF开关、匹配电路等一体化的模块；Qorvo RF Fusion解决方案等。
高通POP3D设计采用先进的3D封装技术，单一封装内集成了单芯片多模功率放大器和天线开关（AS），并将滤波器和双工器集成到一个单一基底中，然后将基底置于基础组件之上，整合成一个单一的“3D”芯片组组合，从而降低了整体的复杂性，摒弃了当今射频前端模块中常见的引线接合。
图高通射频POP 3D设计CMOS前端
Qorvo RFFusion解决方案包含三种模块化解决方案，实现高、中、低频段频谱区域全覆盖。
各模块都集成了功率放大器 (PA)、开关和滤波器。
图 Qorvo 多模块组成的 2017 RF Fusion解决方案。
