声表面波技术
声表面波简介
声表面波简介声表面波技术是六十年代末期才发展起来的一门新兴科学技术，它是声学和电子学相结合的一门边缘学科。
由于声表面波的传播速度比电磁波慢十万倍，而且在它的传播路径上容易取样和进行处理，因此，用声表面波去模拟电子学的各种功能，能使电子器件实现超小型化和多功能化。
同时，由于声表面波器件在甚高频和超高频波段内以十分简单的方式提供了其它方法不易得到的信号处理功能，因此，声表面波技术在雷达、通信和电子对抗中得到了广泛的应用。
声表面波是沿物体表面传播的一种弹性波。
早在九十多年前，人们就对这种波进行了研究。
1885 年，瑞利根据对地震波的研究，从理论上阐明了在各向同性固体表面上弹性波的特性。
但由于当时的科学技术水平所限，这种弹性表面波一直没有得到实际上的应用。
直到六十年代，由于半导体平面工艺以及激光技术的发展，出现了大量人造压电材料为声表面波技术的发展提供了必要的物质和技术基础。
1949 年，美国贝尔电话实验室发现了LiNbO3单晶。
1964 年产发表了激发弹性表面波平面结构换邹器的专利。
特别应该指出的是，1965 年，怀特（R . M.white）和沃尔特默（F.W.voltmer ）在应用物理杂志上发表了题为“一种新型表面波声－电换能器― 叉指换能器”的论文，从而取得了声表面波技术的关键性突破。
声表面波器件的基本结构和工作原理声表面波器件是在压电基片上制作两个声一电换能器―叉指换能器。
所谓叉指换能器，就是在压电基片表面上形成形状像两只手的手指交叉状的金属图案，它的作用是实现声一电换能。
声表面波器件的工作原理是，基片左端的换能器（输入换能器）通过逆压电效应将愉入的电信号转变成声信号，此声信号沿基片表面传播，最终由基片右边的换能器（输出换能器）将声信号转变成电信号输出。
整个声表面波器件的功能是通过对在压电基片上传播的声信号进行各种处理，并利用声一电换能器的待性来完成的。
声表面波技术有如下的特点：第一，声表面波具有极低的传播速度和极短的波长，它们各自比相应的电磁波的传播速度的波长小十万倍。

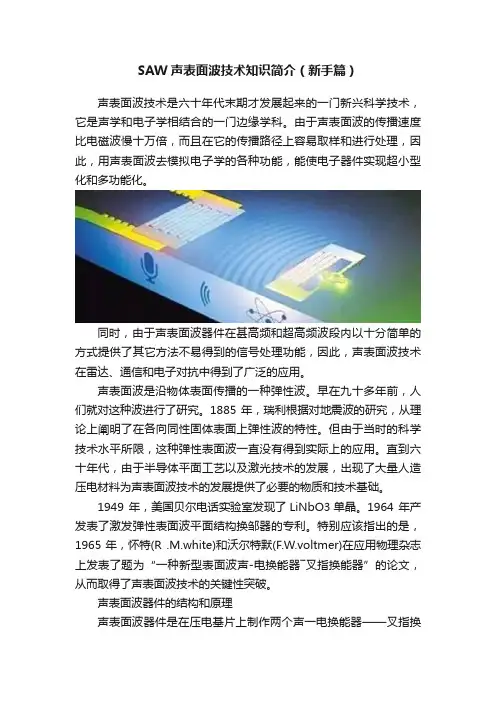

SAW声表面波技术知识简介（新手篇）
SAW声表面波技术知识简介（新手篇）声表面波技术是六十年代末期才发展起来的一门新兴科学技术，它是声学和电子学相结合的一门边缘学科。
由于声表面波的传播速度比电磁波慢十万倍，而且在它的传播路径上容易取样和进行处理，因此，用声表面波去模拟电子学的各种功能，能使电子器件实现超小型化和多功能化。
同时，由于声表面波器件在甚高频和超高频波段内以十分简单的方式提供了其它方法不易得到的信号处理功能，因此，声表面波技术在雷达、通信和电子对抗中得到了广泛的应用。
声表面波是沿物体表面传播的一种弹性波。
早在九十多年前，人们就对这种波进行了研究。
1885年，瑞利根据对地震波的研究，从理论上阐明了在各向同性固体表面上弹性波的特性。
但由于当时的科学技术水平所限，这种弹性表面波一直没有得到实际上的应用。
直到六十年代，由于半导体平面工艺以及激光技术的发展，出现了大量人造压电材料为声表面波技术的发展提供了必要的物质和技术基础。
1949 年，美国贝尔电话实验室发现了LiNbO3单晶。
1964 年产发表了激发弹性表面波平面结构换邹器的专利。
特别应该指出的是，1965年，怀特(R .M.white)和沃尔特默(F.W.voltmer)在应用物理杂志上发表了题为“一种新型表面波声-电换能器―叉指换能器”的论文，从而取得了声表面波技术的关键性突破。
声表面波器件的结构和原理声表面波器件是在压电基片上制作两个声一电换能器——叉指换能器。
所谓叉指换能器，就是在压电基片表面上形成形状像两只手的手指交叉状的金属图案，它的作用是实现声一电换能。
声表面波器件的工作原理是，基片左端的换能器(输入换能器)通过逆压电效应将愉入的电信号转变成声信号，此声信号沿基片表面传播，最终由基片右边的换能器(输出换能器)将声信号转变成电信号输出。
整个声表面波器件的功能是通过对在压电基片上传播的声信号进行各种处理，并利用声一电换能器的待性来完成的。
声表面波技术的特点第一，声表面波具有极低的传播速度和极短的波长，它们各自比相应的电磁波的传播速度的波长小十万倍。
声表面波原理
声表面波原理声表面波（Surface Acoustic Wave, SAW）是一种在固体表面传播的机械波，具有许多独特的特性和应用。
声表面波可以在固体表面上沿着微细晶体结构传播，其传播速度和频率范围可通过晶体材料的选择和加工工艺进行调控。
声表面波技术已经在无线通信、传感器、滤波器、延迟线、微波器件等领域得到广泛应用。
声表面波的原理主要基于固体材料的弹性性质和表面结构的特殊性。
当外部施加声激励信号时，固体表面上的晶格结构会发生微小的变形，这种变形会形成一种沿着表面传播的机械波，即声表面波。
声表面波的传播速度取决于材料的弹性模量和密度，而频率范围则取决于晶格结构和加工工艺。
声表面波的特性使其在无线通信领域得到了广泛的应用。
利用声表面波器件可以实现无源无线传感器网络中的无源传感器节点与中心控制器之间的无线通信，同时也可以实现射频信号的滤波和延迟线功能。
声表面波滤波器具有高品质因数和良好的频率选择性，可以用于无线通信系统中的信号调制和解调，以及频谱分析等应用。
另外，声表面波传感器也是声表面波技术的重要应用之一。
声表面波传感器利用声表面波在固体表面上的传播特性，可以实现对压力、温度、湿度、气体浓度等物理量的高灵敏度、高精度检测。
声表面波传感器具有体积小、功耗低、响应速度快等优点，已经在环境监测、医疗诊断、工业控制等领域得到了广泛应用。
此外，声表面波技术还可以用于微波器件中的延迟线和滤波器。
声表面波延迟线可以实现微波信号的相移和延迟，用于无线通信系统中的信号处理和频率合成。
声表面波滤波器则可以实现对微波信号的频率选择性和抑制非期望频率成分，用于无线通信系统中的信号调制和解调。
总的来说，声表面波技术具有许多独特的特性和应用，已经成为无线通信、传感器、滤波器、延迟线、微波器件等领域中的重要技术手段。
随着固体材料和加工工艺的不断进步，声表面波技术将会在更多领域得到广泛应用，并为人类社会的发展带来更多的便利和可能。

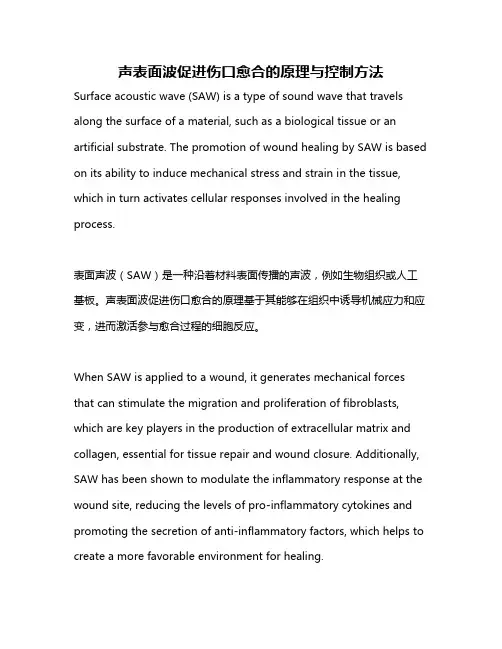

声表面波促进伤口愈合的原理与控制方法
声表面波促进伤口愈合的原理与控制方法Surface acoustic wave (SAW) is a type of sound wave that travels along the surface of a material, such as a biological tissue or an artificial substrate. The promotion of wound healing by SAW is based on its ability to induce mechanical stress and strain in the tissue, which in turn activates cellular responses involved in the healing process.表面声波（SAW）是一种沿着材料表面传播的声波，例如生物组织或人工基板。
声表面波促进伤口愈合的原理基于其能够在组织中诱导机械应力和应变，进而激活参与愈合过程的细胞反应。
When SAW is applied to a wound, it generates mechanical forces that can stimulate the migration and proliferation of fibroblasts, which are key players in the production of extracellular matrix and collagen, essential for tissue repair and wound closure. Additionally, SAW has been shown to modulate the inflammatory response at the wound site, reducing the levels of pro-inflammatory cytokines and promoting the secretion of anti-inflammatory factors, which helps to create a more favorable environment for healing.当SAW应用于伤口时，它会产生机械力，可以刺激成纤维细胞的迁移和增殖，这些细胞是产生细胞外基质和胶原蛋白的关键参与者，对于组织修复和伤口闭合至关重要。
声表面波
以伴有电场分布的弹性波形式在压电基底介质中沿表面传播出去。这一表面波传到压电介质的另一 端时，被另一个叉指换能器接收，再转换成电信号。这样，就在同一个压电基底上完成了电-声-电 的转换过程。 在此过程中， 如果对信号进行加工处理,就构成声表面波器件,由此而形成声表面波技术。 声表面波技术的特点是：①声波比电磁波的传播速度要小 5 个数量级；在相同频率下，波长也短 5 个数量级，因而器件体积将大大缩小；②信号的转换和传递是在压电晶体表面进行的，因而采用半 导体平面工艺就可以制做器件。此外，信号的提取，注入和加工处理也很方便。
声表面波
深圳市思在固体半空间表面存在的一种沿表面传播，能量集中于表面附近的弹性波。声表面波又称为表面声 波。 1885 年，英国物理学家 J.W.瑞利从理论上预言，在各向同性均匀固体表面存在声表面波，故 又称为瑞利波。声表面波的传播速度 Vs 满足瑞利方程
压电晶体本身是换能介质，在传播声表面波的压电晶体表面可以制做电声换能器，使电能和声能互 相转换。叉指换能器（图 2[ 叉指换能器结构]）能有效地产生和接收声表面波。这种换能器是在一 仔细取向和抛光的压电晶体表面上沉积两组互相交错分布的、梳状的金属条带(叉指)，每组叉指跟 一个称之为汇流条的金属条相连接。通过汇流条把电信号加在这两组叉指上，就会产生以一对叉指 间隔为周期的电场分布。通过电声耦合，即产生一个弹性应变的分布。它激发固体质点的振动，并
以上内容源自：
式中 V1 和 Vt 分别为固体中纵波和横波的传播速度。对于实际的固体，声表面波的传播速度比横波 速度约慢 10％。这时，表面波的传播是非频散的。它的质点振动位移有两个相位差为 90 的分量： 一个垂直于表面,另一个顺着表面内波的传播方向。 它们的幅度随着深度的加深， 虽不一定是单调的， 但最终将趋向于零（图 1[ 各向同性均匀固体中声表面波]）。由图可见，当深度在几个波长以后， 其幅度就已很小。 在自然现象中，如在地震时，就存在声表面波。在超声技术领域，它最初用作声 延迟线和用于检测表面缺陷等方面。但由于激发和检测表面波比较复杂，其应用受到一定限制。 声 表面波不仅可以在各向同性均匀固体中传播， 而且也可以在不均匀的 （如分层的） 固体介质中传播。 不过，这时它是频散的，并且有多种模式。 在各向异性介质（如晶体）中，也可能存在声表面波，但由于介质的各向异性，其传播特性随表面 的取向和传播方向而不同，而质点振动一般有三个分量。对于均匀的晶体，其传播也是非频散的。 1965 年，人们发现，在具有压电性的晶体上声表面波也可以传播。由于存在压电性，在电声之间存 在耦合。在这种波传播时，不仅有力学质点的振动，而且电场分布也随之传播。这时，在晶体半空 间内电场最终也随深度趋向于零。同时，在界面另一边的真空中，也有电场传播，并随对表面距离 的增加而逐步减小； 如果在压电晶体表面沉积上一层很薄的良导体 （金属膜） 就会使表面电场短路， 从而降低声表面波的速度。前者称为自由表面，后者称为金属化表面。

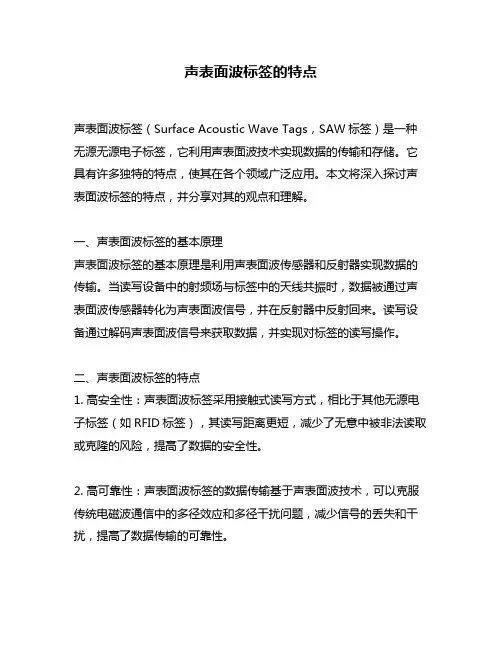

声表面波标签的特点
