被动式房屋(PASSIVE HOUSE),你了解多少
建筑节能设计中的passivhaus标准
建筑节能设计中的passivhaus标准Passivhaus（被动房）是一种带有高度能效和舒适性的建筑设计标准，旨在最大限度地减少对传统能源供应的依赖。
本文将介绍Passivhaus标准的原理和应用，以及它在建筑节能设计中的重要性。
一、Passivhaus标准的原理Passivhaus标准是建立在以下两个基本原则上的：1.超级隔热Passivhaus建筑采用极高效的隔热材料，以减少热能传递。
通过在墙壁、屋顶和地板上使用厚实的隔热材料，建筑物能够有效地阻止室内外热量的交换，减少能量损失。
2.严密的空气隔离为了确保建筑物内外的热能交换最小化，Passivhaus建筑必须有严密的空气隔离。
采用高质量的窗户和门以及密封性好的构造材料，确保建筑物内部的室内空气质量，并减少能量浪费。
二、Passivhaus标准的应用Passivhaus标准旨在确保被动房在全球各地都能够达到高节能和舒适性的要求。
以下是Passivhaus标准在建筑节能设计中的主要应用：1.节约能源通过使用Passivhaus标准设计和建造建筑物，可以大大降低能源消耗。
根据研究，在Passivhaus标准下建造的建筑物比传统建筑物节能约75%。
这不仅对环境有益，也可以显著降低建筑物的运营成本。
2.改善室内舒适性Passivhaus建筑注重室内环境的舒适性，包括温度的稳定性、空气质量和噪音控制等。
高效的隔热材料和严密的空气隔离使得建筑物能够在不依赖传统加热和冷却系统的情况下，保持室内温度的稳定。
3.减少碳排放Passivhaus标准的应用有助于减少建筑物的碳排放。
通过减少能源消耗和依赖非可再生能源，被动房能够降低对化石燃料的需求，减少对全球气候变化的负面影响。
4.适用于不同气候和环境条件Passivhaus标准可以应用于各种气候条件和建筑类型。
通过在设计和建造过程中考虑区域的气候特点，可以优化能源利用和室内舒适性。
无论是在北极地区或者炎热的热带地区，Passivhaus标准都可以提供高效、可持续的建筑解决方案。
德国被动式节能住宅

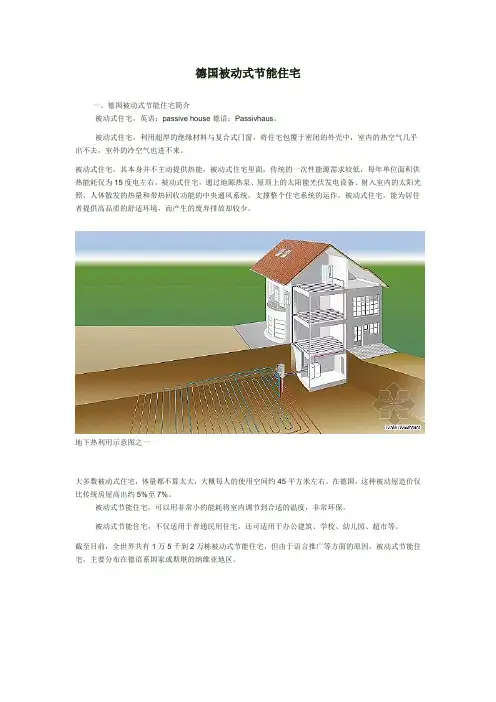

德国被动式节能住宅一、德国被动式节能住宅简介被动式住宅，英语：passive house 德语：Passivhaus。
被动式住宅，利用超厚的绝缘材料与复合式门窗，将住宅包覆于密闭的外壳中，室内的热空气几乎出不去，室外的冷空气也进不来。
被动式住宅，其本身并不主动提供热能，被动式住宅里面，传统的一次性能源需求较低，每年单位面积供热能耗仅为15度电左右。
被动式住宅，通过地源热泵、屋顶上的太阳能光伏发电设备、射入室内的太阳光照、人体散发的热量和带热回收功能的中央通风系统，支撑整个住宅系统的运作。
被动式住宅，能为居住者提供高品质的舒适环境，而产生的废弃排放却较少。
地下热利用示意图之一大多数被动式住宅，体量都不算太大，大概每人的使用空间约45平方米左右。
在德国，这种被动屋造价仅比传统房屋高出约5%至7%。
被动式节能住宅，可以用非常小的能耗将室内调节到合适的温度，非常环保。
被动式节能住宅，不仅适用于普通民用住宅，还可适用于办公建筑、学校、幼儿园、超市等。
截至目前，全世界共有1万5千到2万栋被动式节能住宅，但由于语言推广等方面的原因，被动式节能住宅，主要分布在德语系国家或斯堪的纳维亚地区。
1990年德国达姆施塔特最早的被动式节能住宅被动式住宅空气流通示意图---------------------Dreischeiben W?rmeschutz Verglasung 三层隔热玻璃W?rmed?mmung 绝缘（即，保温隔热）W?rmed?mmung mit k unter 0, 15 W/(m2k)保温材料的传热系数K值在0～15 W/m2KZuluft 空气Abluft 排气Fortluft 废气Luft / Luft W?rmetauscher 空气 / 空气热交换器Erdw?rmetauscher 地热换热器Frisch luft 新鲜的空气Frisch luft filter 新鲜的空气过滤器被动式住宅所采用的塑料或木制窗框的截面示意图示（左图和右图都是采用三层玻璃，左图，塑钢窗，窗框的空腔内部填充了黄色图示的保温材料）被动式住宅，采取多种措施使住宅高度密闭，但为了保持室内空气的清新，又必须安装新风送风系统。
被动式建筑是什么？你知道吗？
Passive House是什么？Passive House源自德国,在中国，被直译成“被动式住宅”。
它强调通过设计和建材，利用极小的耗能就可维持住宅舒适度，不用空调冷气就能实现冬暖夏涼。
之所以称为“被动式”，是相对于需要‘主动’提供能量的传统房屋而言。
Passive House房屋完全可以不受外在气温的影响，自动调节室内温度。
较传统房屋，它的优势在于密闭，再搭配高效能的暖气转换和中央通风系统，可一年四季保持舒适的恒温。
这种房屋的神奇之处还在于，不光依靠太阳能产生热量，同时还可借助高效能设备甚至人体释放的热能，帮助房屋保温。
Passive House 高科技的结晶环保节能屋的漏气面积不超过一个小碟子的大小，与传统房屋一个门之多的面积相比，可以忽略不计，节能和省钱的啊哦哦秘也就在于此。
据相关统计，Passive House的电费账单只是普通住宅的五分之一。
外墙上的门扇和窗户，无论是窗框，还是中间使用的采光玻璃，都是使用具有现代保温构造特点的产品。
采光玻璃，使用低辐射的多层中空玻璃。
目前，用于独立屋的最优质的窗户为3层，中间填充氪气，表面涂low-e膜，阻隔效果非常优越。
Passive House 四大优势令生活环保舒适Passive House具有的4大优势，即节能环保、舒适、低维护成本与优良抗震性。
被动式房屋的恒温、低噪、不使用有毒挥发材质等特点确保人们居住生活更舒适和健康。
被动式建筑基本特征一、紧凑的外形和良好绝缘性: 绝缘的房子外观外壳的所有组件都实现了传热系数不超过0.15W/（㎡），二、朝南方向和遮阳的考虑: 利用太阳能是一种被动式房屋设计中的显著因素。
三、节能玻璃窗和框架: 窗户（玻璃和框架结头）的传热系数不应超过0.80W/（m2），太阳能热增益系数在50％左右。
四、建筑围护结构气密性: 通过密封接头的空气泄漏必须少于房子体积的0.6倍每小时。
五、被动式新风系统: 通过地下管道的换热可带来土壤中的新鲜空气。
河北被动式建筑标准
河北被动式建筑标准一、总则本标准旨在规范河北地区被动式建筑的设计、建造及运行管理，提高能源利用效率，降低碳排放，促进可持续发展。
本标准适用于河北地区新建、改建及扩建的民用建筑项目。
二、术语和符号在本标准中，以下术语和符号被定义和解释：1. 被动式建筑（Passive House）：指采用被动式设计理念，如保温隔热、自然通风、采光遮阳等，以降低能源需求和碳排放的建筑。
2. 一次能源（Primary Energy）：指直接从自然界获取并用于转换成其他形式能量的能源，如煤炭、石油、天然气等。
3. 二次能源（Secondary Energy）：指由一次能源经过转换而来的能源，如电力、热力等。
4. CO2排放量（CO2 Emissions）：指在能源转换和利用过程中产生的二氧化碳气体排放量。
三、被动式房屋的定义和规定被动式房屋是指按照本标准设计建造的，具有超低能耗、高舒适度的建筑。
在河北地区，被动式房屋应满足以下规定：1. 建筑围护结构应具有高效保温隔热性能，传热系数不应大于0.8 W/（m²·K）。
2. 建筑通风系统应采用自然通风或机械通风方式，保证室内空气流通。
3. 建筑采光和遮阳设施应合理设计，充分利用自然光，减少对人工照明的依赖。
4. 建筑照明系统应采用高效节能灯具，并配备智能控制系统，以实现能源的有效利用。
5. 建筑应配备必要的能源回收和利用设备，如太阳能热水器、地源热泵等。
6. 建筑应符合国家及地方相关防火安全规定。
四、被动式房屋的基本设计原则被动式房屋的设计原则应遵循以下方面：1. 优化建筑设计，提高空间利用率和保温隔热性能。
2. 合理利用自然资源，如太阳能、风能等，降低能源需求。
3. 优化能源回收和利用设备的设计，提高能源利用效率。
4. 强化建筑节能措施，如采用高效节能灯具、智能控制系统等。
什么是被动式建筑被动式建筑有哪些
什么是被动式建筑被动式建筑有哪些被动式建筑的外围护结构应具有较大的热阻，室内要有足够的重质材料，如砖石、混凝土，以保持房屋有良好的蓄热性能，那么你对被动式建筑了解多少呢?下面就让店铺来给你科普一下什么是被动式建筑。
被动式建筑的简介直接受益冬天阳光通过较大面积的南向玻璃窗，直接照射至室内的地面墙壁和家具上，使其吸收大部分热量，因而温度升高。
其示意图见图3-39所吸收的太阳能，一部分以辐射、对流方式在室内空间传递，一部分导入蓄热体内，然后逐渐释放出热量，使房间在晚上和阴天也能保持一定温度。
采用这种方式的太阳房，由于南窗面积较大，应配置保温窗帘，并要求窗扇的密封性能良好，以减少通过窗的热损失。
窗应设置遮阳板，以遮挡夏季阳光进入室内。
蓄热墙式这种太阳房主要是利用南向垂直集热蓄热墙吸收穿过玻璃采光面的阳光，通过传导、辐射及对流，把热量送至室内。
椅的外表面涂成黑色或某种深色，以便有效地吸收阳光。
集热蓄热堵的形式有：实体式集热蓄热墙，花格式集热蓄热墙，水墙式集热蓄热墙，相变材料集热蓄热墙，快速集热墙等。
阳光间式阳光间附建在房屋南侧，其围护结构全部或部分由玻璃等透光材料构成。
与房间之间的公共墙上开有门、窗等孔洞。
阳光间得到阳光照射被加热，其内部温度始终高于外环境温度。
所以既可以在白天通过对流风口供给房间以太阳热能，又可在夜间作为缓冲区，减少房间热损失。
冬季采暖过程的工作原理如图(a)-(b)，夏季采暖过程的工作原理如图(c)-(d)。
屋顶池式屋顶池式太阳房兼有冬季采暖和夏季降温两种功能，适合冬季不属寒冷，而夏季较热的地区。
用装满水的密封塑料袋作为储热体，置于屋顶顶棚之上，其上设置可水平推拉开闭的保温盖板。
冬季白天晴天时，将保温板敞开，让水袋充分吸收太阳辐射热，水袋所储热量，通过辐射和对流传至下面房间。
夜间则关闭保温板，阻止向外的热损失。
夏季保温盖板启闭情况则与冬季相反。
白天关闭保温盖板，隔绝阳光及室外热空气，同时用较凉的水袋吸收下面房间的热量，使室温下降;夜晚则打开保温盖板，让水袋冷却。
被动式建筑概念简介
LOREM IPSUM DOLOR SIT AMET
室外安装“地埋地热交换器”——第 一次热量交换， 室内安装“能量回收 通风系统ERV
（ERV主机安装在住宅上部阁楼空 间）——第二次热量交换。
LOREM IPSUM DOLOR SIT AMET
独立住宅，室外地坪下方，地埋进气总管，与土壤热量交换示意图。
05
室内围护结构内表面 温度温差不超过3℃
04
室内二氧化碳含量 ≤1000ppm
03
超温频率≤5%
02
室内相对湿度4060%
01
室内温度20-26℃
LOREM IPSUM DOLOR SIT AMET
22% 机 房 ≤ 3 5db
噪音限值
38% 功 能 房 ≤3 0db 40% 起 居 室 ≤2 0db
被动式房屋的设计原则一、紧凑型设计，提醒系数≤0.4二、无热桥（冷桥）设计1、外围结构的保温层应 连续完整，严禁出现结构性热桥。2、外墙宜采用外墙外保温系统，应有对外墙外保温系统性联结锚栓有 阻断桥处理。
LOREM IPSUM DOLOR SIT AMET
三、满足自然通风的要求
01
外窗的可开启面积不小于总面积的四分之一。
被动式建筑概念简介 Passive house-Definition
单击此处添加您的正文
被动式住宅定义：
被动式住宅起源于20世纪90年代的德国 著名金融中心城市法兰克福。这类住宅 使用超厚的绝热材料和复杂的门窗，主 要通过住宅本身的构造做法达到高效的 保温隔热性能，并利用太阳能和家电设 备的散热为居室提供热源，减少或不使 用主动供应的能源，即便是需要提供其 他能源，也尽量采用清洁的可再生能源。 建筑师为房子设计了密封的外壳，所以 房屋几乎没有任何热量散失，也没有任 何冷风吹进来。“被动式房屋”不仅能 够通过阳光加热，甚至可以利用家电或 居住者身体释放的热量保温。
被动房基础知识
1.名字被动房是“被动式房屋”的简称,来源于欧美国家, 英文是“passive house”，德文是“Passivhaus”，台湾叫“被动式节能屋”，日本称为“无暖房住宅”。
被动式房屋是指在制冷和采暖上最大程度避免使用传统化石能源，仅靠太阳得热、家电发热、人体散热及新风系统辅助制热就能达到人类居住舒适温度要求的房屋。
2.特点建筑方式方面：传统建筑方式为混凝土框架加砖砌；被动房采用装配式建设，在工厂按照相关标准将建材预制，经过检测达标后，直接应用于施工工地进行现场装配，实现“像搭积木一样组装楼房”。
使用该技术基本不会产生建筑垃圾污染，也不需要太多工人，可以实现节能、节地、节水、节材和环保作用，具有建设周期短（两周左右）、使用寿命长（70年以上）等特点。
建筑材料方面：传统建筑材料采用混凝土框架、空心砖墙体、普通门窗。
被动房的建筑材料为轻钢结构或木结构框架、新型节能保温墙体材料、高保温门窗，高保温的木丝板墙体可抗700度高温、9级抗震、A级防水、高频噪音效率达90%，自重是砖混结构的1/7。
保温密闭方面：被动房通过超强的保温性能和极好的密闭性来实现被动，常规建筑的保温层是5厘米左右，被动房的保温层达20-25厘米，此外被动房玻璃窗采用3层双镀膜中空材质，太阳能热水器等热桥部位支架下面垫上两层保温板以避免热量散失。
在极端的天气条件下，还可以采用适当的制冷、制暖等方式调节室温，比常规建筑至少节能九成，保证室温四季可维持在18℃至24℃之间。
通风换气方面：被动房内还有一套新风换气系统，实现新风与排风间的热回收利用，回收率达75%以上，夏季制冷、冬季制热，全年供新风。
同时采用电子过滤除尘技术和紫外线消毒技术对进入室内的新风进行处理，确保室内PM2.5维持在合格范围，即使室外有雾霾，仍能保持室内空气新鲜。
（来源：青岛金土地）。
被动房技术介绍
项目团队
Project Teams
三、布鲁克被动房
朗绿团队 在该项目中承担的工作
•项目暖通系统方案设计 •全专业施工图设计 •设计节点优化 •项目工程管理 •采购管理 •施工指导、关键节点控制 •气密性效果测试 •调试运营 •被动房、绿建、LEED认证咨询
整理ppt
24
三、布鲁克被动房
项目特点与挑战
4、施工
2013年3月，布鲁克被动 房项目正式开工
整理ppt
5、竣工
2013年4月-2014年4月， 朗诗布鲁克被动房按照设 计方案施工。 2014年4月，布鲁克被动 房通过预认证，开始试运 行。
2014
6、颁证
2014年8月，布鲁克被动 房颁证仪式举行，成为中 国首个获被动房研究所认 证的大型被动式居住建筑。
3-层窗框 (木结构-保温芯-木结构, 保温层不承重)
三玻，中间填充氪/氩惰性气体，玻璃边缘与窗扇部 位 附加保温层
型材传热系数Uf = 0.72 W/m²K 玻璃传热系数Ug = 0.60 W/m² 整窗传热系数Uw = 0.80 W/m²K
整理ppt
11
一、被动房基础知识
冷热桥规避设计
热桥是指围护结构中传热能力比较强，热流比 较密集，能量损失明显高于附近区域的部位。 热桥部位是供暖和制冷期内热/冷损失最为突出 的部位。 热桥会导致建筑物结露、发霉，提前破坏
整理ppt
12
被动房热桥
一、被动房基础知识
女儿墙热桥 地下室顶板热桥
阳台Байду номын сангаас热桥
整理ppt
百叶窗热桥
外墙底部热桥
13
一、被动房基础知识
气密性设计 气密性指标：鼓风门测试值(n50 < 0,6 h-1)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
被动式房屋（PASSIVE HOUSE），你了解多少？
什么是被动式房屋(PASSIVEHOUSE)？
所谓被动式房屋指仅依靠建筑本身的构造设计，就能到达舒适的室内温度，满足‘冬暖夏凉’的要求，不需要单独再另外安装供暖设施的建筑，即：不需要‘主动’提供能量的这样一种建筑”。
其实，也可以这样简单地理解，所谓“被动式房屋”，就是采用现代保温隔热技术手段建造的新一代的节能建筑。
被动式房屋不仅适用于住宅，还适用于办公建筑、学校、幼儿园、体育馆等。
被动式房屋有哪些优点？
能耗低
高性能的外保温，无热桥设计、气密性良好的外围护结构这三大特征，是影响被动房能耗的关键因素。
被动式房屋与传统建筑相比能节约90%的能耗，较新型建筑也能节约超过75%。
舒适性
在降低能耗的同时，被动式房屋并未以牺牲舒适性为代价。
相反高性能的外维护结构就如同给整个房屋穿上了羽绒服，即使在严寒的冬天和炎热的夏季也能保持室内温度恒定。
同时通过室内的新风系统提供足够的、清洁的新鲜空气保证了室内空气质量。
可持续性
极低的能源消耗，使得被动式房屋大大降低了非再生能源的消耗，再通过利用风能和太阳能等可再生能源，从而使得被动式房屋有效的减少了二氧化碳的排放，对大气保护做出来重要的贡献。
经济性
为保证被动式房屋的质量，在初始建造过程进行了周密的设计以及采用了高性能的建筑组件，因此其建造费用会相对传统建筑较高一些，然而纵观建筑的全寿命周期，由于被动式房屋极低的运营及维护费用使得整个成本相对传统建筑更经济。
