真空接触器技术规范
真空接触器技术要求
真空接触器技术要求真空接触器是一种广泛应用于电力系统中的电气设备，用于控制和切换电流。
以下是真空接触器的一些技术要求：1. 绝缘水平：真空接触器的绝缘水平应与高压断路器相同，以确保能够安全使用。
2. 动稳定试验：按照热稳定电流的2.5倍电流值进行动稳定试验，以检查真空接触器的可靠性和完整性。
在没有带有高压限流熔断器时，应能承受一定的大的电流的冲击。
3. 极限分断电流：真空接触器的极限分断电流应不小于额定工作电流的10倍。
这样要求，可以在系统出现故障且电流比较小的情况下，通过接触器直接断开，不需要高压限流熔断器进行动作。
4. 高可靠性：真空接触器应具有高可靠性，以确保在重要的电力系统中稳定运行，不受环境条件、振动或其他外部因素的干扰。
5. 高断电容量：接触器应能够承受高电流和高电压的断电操作。
这要求接触器的设计和材料选择具有良好的电气性能和耐久性。
6. 快速动作和恢复：真空接触器应具有快速断开或接通电路的能力，且其响应时间应尽量短，以确保快速的操作。
7. 低电弧：接触器的设计应能够有效地控制和抑制电弧的产生，以降低设备损坏和有害气体产生的风险。
8. 低维护成本：真空接触器应具有低维护成本和长寿命，材料和设计选择应能够减少接触器的磨损和故障。
9. 小体积和轻质：真空接触器应体积小、质量轻，以便于在电力设备中安装。
10. 环保：真空接触器应遵守环保要求，并减少对环境的负面影响，包括减少使用有害物质和优化能源效率等。
此外，真空接触器还应满足以下动作性能要求：1. 当额定控制电源电压为75%\~110%时，真空接触器能够进行可靠吸合。
当电压降至60%时，接触器不会释放。
2. 同一型号的接触器，其吸合时间差不能大于30ms，固有释放时间差不能大于40ms。
3. 触头开距和超行程应符合产品规定要求，其误差应在-0.2\~0.2毫米之内，超行程误差应在0.1\~0.2毫米范围内。
同时，真空接触器的真空灭弧室的真空度品质也是一个重要的技术指标，其真空度应不低于1.33×10-1Pa。

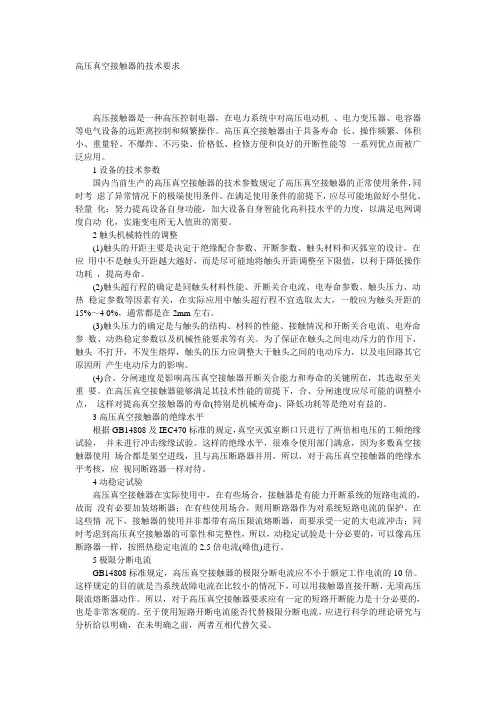

高压真空接触器的技术要求
高压真空接触器的技术要求高压接触器是一种高压控制电器，在电力系统中对高压电动机、电力变压器、电容器等电气设备的远距离控制和频繁操作。
高压真空接触器由于具备寿命长、操作频繁、体积小、重量轻、不爆炸、不污染、价格低、检修方便和良好的开断性能等一系列优点而被广泛应用。
1设备的技术参数国内当前生产的高压真空接触器的技术参数规定了高压真空接触器的正常使用条件，同时考虑了异常情况下的极端使用条件。
在满足使用条件的前提下，应尽可能地做好小型化、轻量化；努力提高设备自身功能，加大设备自身智能化高科技水平的力度，以满足电网调度自动化，实施变电所无人值班的需要。
2触头机械特性的调整(1)触头的开距主要是决定于绝缘配合参数、开断参数、触头材料和灭弧室的设计。
在应用中不是触头开距越大越好，而是尽可能地将触头开距调整至下限值，以利于降低操作功耗，提高寿命。
(2)触头超行程的确定是同触头材料性能、开断关合电流、电寿命参数、触头压力、动热稳定参数等因素有关，在实际应用中触头超行程不宜选取太大，一般应为触头开距的15%～4 0%，通常都是在2mm左右。
(3)触头压力的确定是与触头的结构、材料的性能、接触情况和开断关合电流、电寿命参数、动热稳定参数以及机械性能要求等有关。
为了保证在触头之间电动斥力的作用下，触头不打开，不发生熔焊，触头的压力应调整大于触头之间的电动斥力，以及电回路其它原因所产生电动斥力的影响。
(4)合、分闸速度是影响高压真空接触器开断关合能力和寿命的关键所在，其选取至关重要。
在高压真空接触器能够满足其技术性能的前提下，合、分闸速度应尽可能的调整小点，这样对提高真空接触器的寿命(特别是机械寿命)、降低功耗等是绝对有益的。
3高压真空接触器的绝缘水平根据GB14808及IEC470标准的规定，真空灭弧室断口只进行了两倍相电压的工频绝缘试验，并未进行冲击缘缘试验。
这样的绝缘水平，很难令使用部门满意，因为多数真空接触器使用场合都是架空进线，且与高压断路器并用。
CKJ5系列交流真空接触器使用说明书
C K J5系列交流真空接触器符合标准：GB10963.1产品安装使用前，请仔细阅读使⽤说明书，并妥善保管，以备查阅。
一、用途及适用范围本系列产品适用于交流50Hz，主电路额定工作电压至1140V，额定工作电流至630A的电力系统中。
供销远距离接通和分断电路及频繁地起动的控制交流电动机之用，并于适当的保护装置组成电磁起动器，特别适宜于组成矿用隔爆型电磁起动器，也适宜于用来切换电容器组。
本产品在660~1140V的电力系统、380V重负荷场合及使用环境恶劣的场合均有明显的优越性。
二、安装及工作条件1、周围空气温度：-5℃~+40℃；且24h内的平均温度不超过+35℃；2、海拔：安装地点的海拔不超过2000m；3、湿度：最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下允许有较高的湿度，例如20℃时达90%。
对由于温度变化偶尔产生的凝露应采取措施。
4、污染等级：3；5、安装类别：Ⅲ；6、安装：安装面与垂真面倾斜度不超过±15度；7、冲击和振动：无显著冲击、震动和摇动的地方；8、运输和储存：-25℃~+55℃，在短时间内（24h）可达+70℃。
三、型号及其含义CKJ 5 -□ /□极数（三极可以不标出）额定工作电流（A）设计代号交流真空接触器-1-四、结构特点本产品主触头密封在真空容器，（称真空灭弧室），以真空为熄弧介质。
产品由真空灭弧室、框架及基座、电磁机构、转动部分、整流装置及辅助触头组等组成。
动触头部件通过波纹管连接杂在真空灭弧室中，保证了动触头做轴向转动时,灭弧室中真空度保持不变,所以通常在电弧第一次过零时就被熄灭，燃弧时间一般小于10ms。
五、主要技术参数1、技术参数（见表1）规格（A）额定工作电压（V）约定发热电流（A）额定工作电流（A）最大控制功率kW(690V)最大控制功率kW(1140V)机械寿命（万次）电寿命（万次）AC-4接通能力（100次）分断能力（25次）极限分断能力（3次）辅助触头数量辅助触头容量8080807012061251251251101851601601601402352502502502203704004004003505902630(630)630(630)630(630)5609300.5666114030012le10le250045006000两常开、两常闭三常开、三常闭AC-15为300VA、DC-13为60W,lth=5A。

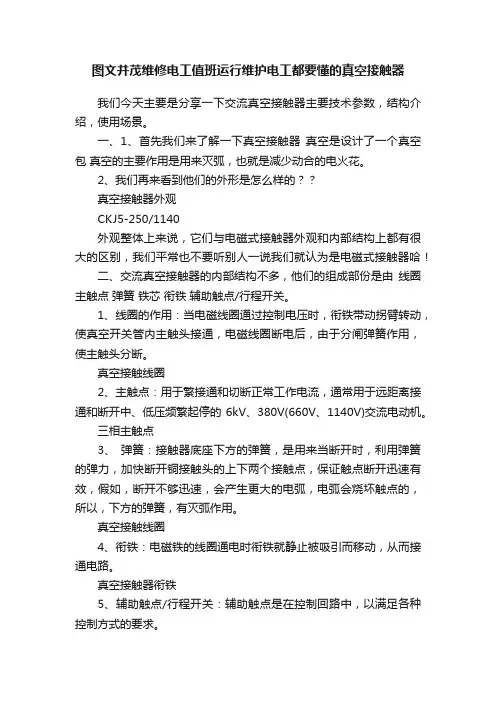

图文并茂维修电工值班运行维护电工都要懂的真空接触器
图文并茂维修电工值班运行维护电工都要懂的真空接触器我们今天主要是分享一下交流真空接触器主要技术参数，结构介绍，使用场景。
一、1、首先我们来了解一下真空接触器真空是设计了一个真空包真空的主要作用是用来灭弧，也就是减少动合的电火花。
2、我们再来看到他们的外形是怎么样的？？真空接触器外观CKJ5-250/1140外观整体上来说，它们与电磁式接触器外观和内部结构上都有很大的区别，我们平常也不要听别人一说我们就认为是电磁式接触器哈！二、交流真空接触器的内部结构不多，他们的组成部份是由线圈主触点弹簧铁芯衔铁辅助触点/行程开关。
1、线圈的作用：当电磁线圈通过控制电压时，衔铁带动拐臂转动，使真空开关管内主触头接通，电磁线圈断电后，由于分闸弹簧作用，使主触头分断。
真空接触线圈2、主触点：用于繁接通和切断正常工作电流，通常用于远距离接通和断开中、低压频繁起停的6kV、380V(660V、1140V)交流电动机。
三相主触点3、弹簧：接触器底座下方的弹簧，是用来当断开时，利用弹簧的弹力，加快断开铜接触头的上下两个接触点，保证触点断开迅速有效，假如，断开不够迅速，会产生更大的电弧，电弧会烧坏触点的，所以，下方的弹簧，有灭弧作用。
真空接触线圈4、衔铁：电磁铁的线圈通电时衔铁就静止被吸引而移动，从而接通电路。
真空接触器衔铁5、辅助触点/行程开关：辅助触点是在控制回路中，以满足各种控制方式的要求。
辅助触点二、真空接触器的主要技术铭牌基础参数：（型号CKJ5-250/1140 符合标准额定电压额定电流控制电压编号出厂日期操作频率600次/H 机械寿命300万次）以上这些参数，在我们进行选择的时候非常的重要我们需要多注意！真空接触铭牌参数三、真空接触器的使用场景：煤矿电力冶金纺织以及各行各业机电工程部门。
高压真空接触器标准
高压真空接触器标准高压真空接触器是一种用于高压电路中的电气开关设备，其主要作用是在高压电路中进行开关操作。
为了确保高压真空接触器的安全可靠运行，制定了一系列的标准来规范其设计、制造、安装和维护。
首先，高压真空接触器的标准主要包括以下几个方面：1. 设计标准，高压真空接触器的设计应符合国家相关标准和规范，包括机械设计、电气设计、材料选用等方面的要求。
设计标准的合理性直接影响着接触器的性能和可靠性。
2. 制造标准，高压真空接触器的制造应符合国家相关的制造标准，包括工艺流程、质量控制、检测手段等方面的要求。
制造标准的严格执行是保证产品质量的基础。
3. 安装标准，高压真空接触器的安装应符合相关的安装标准，包括安装位置、固定方式、接线要求等方面的规定。
安装标准的严格执行是保证设备安全运行的重要保障。
4. 维护标准，高压真空接触器的维护应符合相关的维护标准，包括定期检查、清洁、润滑、更换磨损部件等方面的要求。
维护标准的执行是保证设备长期稳定运行的关键。
其次，高压真空接触器的标准具体要求如下：1. 设计标准要求，高压真空接触器的设计应考虑到其在高压、高温、高湿等恶劣环境下的工作条件，要求产品结构合理、材料选用合适、绝缘性能良好、操作可靠、寿命长等。
2. 制造标准要求，高压真空接触器的制造应符合相关的工艺标准，要求产品外观整洁、尺寸精准、零部件质量可靠、装配精度高等。
3. 安装标准要求，高压真空接触器的安装应符合相关的安装标准，要求安装位置合理、固定可靠、接线正确、接地可靠等。
4. 维护标准要求，高压真空接触器的维护应符合相关的维护标准，要求定期检查、清洁保养、磨损部件更换、故障排除等。
最后，高压真空接触器的标准的执行对于保证设备的安全运行和延长设备的使用寿命具有重要意义。
只有严格按照标准要求进行设计、制造、安装和维护，才能保证高压真空接触器的性能和可靠性。
综上所述，高压真空接触器的标准是保证设备安全可靠运行的重要保障，对于制定、执行和监督标准具有重要意义。

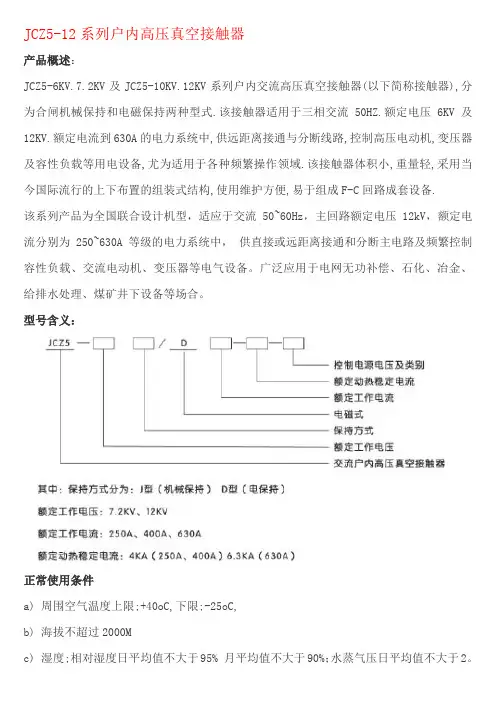

JCZ5-12系列户内高压真空接触器技术说明书
JCZ5-12系列户内高压真空接触器产品概述：JCZ5-6KV.7.2KV及JCZ5-10KV.12KV系列户内交流高压真空接触器(以下简称接触器),分为合闸机械保持和电磁保持两种型式.该接触器适用于三相交流50HZ.额定电压6KV及12KV.额定电流到630A的电力系统中,供远距离接通与分断线路,控制高压电动机,变压器及容性负载等用电设备,尤为适用于各种频繁操作领域.该接触器体积小,重量轻,采用当今国际流行的上下布置的组装式结构,使用维护方便,易于组成F-C回路成套设备.该系列产品为全国联合设计机型，适应于交流50~60Hz，主回路额定电压12kV，额定电流分别为250~630A等级的电力系统中，供直接或远距离接通和分断主电路及频繁控制容性负载、交流电动机、变压器等电气设备。
广泛应用于电网无功补偿、石化、冶金、给排水处理、煤矿井下设备等场合。
型号含义：正常使用条件a) 周围空气温度上限;+40oC,下限;-25oC,b) 海拔不超过2000Mc) 湿度;相对湿度日平均值不大于95% 月平均值不大于90%；水蒸气压日平均值不大于2。
2KPA，月平均值不大于1.8KPAd) 周围空气应不受腐蚀性或可燃性气体、水蒸气明显污染e) 无经常性的剧烈运动f) 接触器动行时，安装平面与水平的倾角不大于5og) 超出以上条件的要求，由用户同制造单位协定。
结构特征与工作原理：本产品采用其上侧为高压主回路，下侧为控制和辅助回路的上下布置的组装式结构，使产品结构清晰，便于安装和维修。
操作方式采用电磁式，合闸时电磁铁通电吸合衔铁，衔铁带动其机构运动，从而拉动灭弧室动端的绝缘子，使接触器进行合闸；分闸时电磁铁断电，在分闸弹簧和触头弹簧共同作用下使机构转动拉动灭弧室动导电杆作分闸运动。
主要技术参数：外形尺寸：电气控制图：。
JCZ系列真空接触器-说明书
户內三相交流高压真空接触器安装使用说明书JCZ1-7.2、12D/D630-6.3系列JCZ5-3.6D/D630-6.3系列JCZ5-7.2D（J）／D630-6.3系列JCZ5-12D（J）／D630-6.3系列JCZ7-7.2、12D（J）／D630-6.3系列目录1、概述----------------------------------------------------------------------------------------（2）2、型号及含义------------------------------------------------------------------------------（2）3、使用条件、环境------------------------------------------------------------------------（2）4、主要技术指标---------------------------------------------------------------------------（2）5、结构和工作原理------------------------------------------------------------------------（4）6、安装----------------------------------------------------------------------------------------（4）7、使用----------------------------------------------------------------------------------------（4）8、调整和维修--------------------------------------------------------------------------------（5）9、运输、贮存--------------------------------------------------------------------------------（6）10、开箱、捡查------------------------------------------------------------------------------（6）11、随机文件---------------------------------------------------------------------------------（7）12、订货须知---------------------------------------------------------------------------------（7）13、外形尺寸与安装尺寸图--------------------------------------------------------------（7）14、电气原理与接线图---------------------------------------------------------------------（10）1.概述JCZ□-3.6、7.2、12D(J)/D200、400、630型高压真空接触器适用于交流50-60HZ，额定工作电压3.6kV、7.2kV、12kv，额定工作电流160A至630A的三相户内电气系统中，可直接或远距离频繁操作电动机、变压器、容性负载等用电设备。
真空接触器技术要求
真空接触器技术要求
真空接触器技术要求如下：
1、动作性能。
在额定控制电源电压为75%~110%时，真空接触器应能可靠吸合；当电压降至60%时，接触器不应释放。
同一型号的接触器，其吸合时间差应小于30ms，固有释放时间差应小于40ms。
2、触头开距和超行程。
应符合产品规定要求，误差应在-0.2~0.2毫米之内，超行程误差应在0.1~0.2毫米范围内。
3、真空灭弧室的真空度。
真空度不低于1.33×10^-1Pa。
4、接触器三相应同期闭合。
在线圈额定工作电源电压下能吸合，吸合相应时间差应小于3ms。
5、结构要求。
接线端子螺钉应保持原规格，不得用其他规格代替；外形尺寸及安装尺寸应符合技术规定要求；金属零件不得有裂纹、变形或锈蚀，绝缘零件表面应光滑无裂纹、过烧等现象；紧固件应紧固，不得松动，并应有防松脱措施；辅助电路接点应动作灵敏可靠。
6、触头机械特性调整。
触头开距、超行程、触头压力的调整应考虑绝缘配合参数、开断参数、触头材料和灭弧室设计等因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
晨诺电气
企业标准
Q/CN004-06
CKJ3B
投切电容器型交流真空接触器
发布日期：2007年10月
实施日期：2007年10月
晨诺电气企业标准
Q/CN004-06
CKJ3B-800/1.6KV投切电容器型交流真空接触器
１、主题容与适用围
本标准规定了CKJ3B-800/1.6KV投切电容器型交流真空接触器的技术要求、试验方法、检验规则、标志、包装和贮存．
本标准只适用于CKJ3B-800/1.6KV投切电容器型交流真空接触器（以下简称真空接触器）．
２、引用标准
GB311·1低压输变电设备的绝缘配合
GB/T14808-2001交流低压接触器和基于接触器的电动机起动器
GB·3096 3～35KV交流金属封闭开关设备
GB191包装储运图示标志
JB2759机电产品包装通用技术条件
JB/DQ25533～35KV交流金属封闭开关设备产品质量分等检查导则
JB/DQ4143 CKJ1交流真容接触器
３、名词术语代码
3、1 真空接触器：开关触点采用真空开关管，开关管动触头和静触头处在开
关管的真空状态中，由机械电磁系统和机械锁扣装置的交替作用对额定电压、额定电流进行合闸、分闸操作的控制装置．
3、2触头开距：真空开关管断开后动触点和静触点之间的距离．
3、3超程：真空接触器工作时的安全行程．
3、4极限分断能力：真空接触器允许开断的最大故障电流．
3、5额定关合电流：真空接触器工作时允许短时分合电流．
3、6非敞开装置：在不遭受大气压影响设备中使用的装置．
４、机构形式和基本技术参数
4、1机构形式：电磁机械闭锁式
4、2.1基本技术参数
相相、相地工频耐压(1min) (KV)
4、2.2防护等级：IP30
4、3外形尺寸：
长350mm×宽245mm×高380mm 4、4产品型号及含义：
额定电压(V）
额定电流(A)
设计序号
交流
真空
接触器
5、技术要求
5、1环境条件
5、1.1大气条件
a、环境温度25℃～+40℃
b、相对湿度不超过95%(25℃)
c、海拔高度不超过2000米
d、无腐蚀性气体
5、1.2安装条件
垂直安装，倾斜度不得超过15º
5、1.3其他条件
a、无剧烈震动和颠覆．
b、无日晒雨淋和雷击．
c、无爆炸性气体，无导电尘埃，无腐蚀金属和破坏绝缘的气体．
5、2结构要求
5、2.1真空接触器外壳应有足够的机械强度，并应满足检修方便，安全可靠，
经济实用、美观．
5、2.2真空接触器紧固件包括螺栓，螺帽，垫圈等均应有防腐及防止自行松
脱的措施．
5、2.3真空接触器安全与配合
a、真空接触器机械触动的各部位应动作灵活，保证运动的同步性，能同
时接通电路，衔铁打开时能同时断开电路，操作机构应能保证其在主触头分合电路时无明显停滞卡死现象．符合绝缘要求，不损坏，能明显识别接触器的分合状态．
b、真空接触器工作时应表示出各真空开关管的通断情况，真空开关管动
静杆在同一轴心线，静导杆轴线与端盖平面成直角，保证正确安装．真空开关管动导杆在运动过程中，不能发生卡壳摩擦情况．
c、电气控制回路应保证与外电路有足够的联接绝缘空间，并保证其可靠
性．
d、操作系统吸力特性与反力特性应配合良好，工作可靠．
5、2.4主回路电气间隙大于47mm，爬电距离不小于50 mm．
5、2.5辅助回路电气间隙不小于5.5mm,爬电距离不小于6.3mm.
5、2.6真空接触器引出端子应使导体可靠联接，保证持久接触压力，不允许
导体发生移位．
5、2.7真空接触器的金属基座上应有可靠接地装置标注符号．
5、2.8真空接触器各金属部件，除电磁工作面外，均应有防蚀措施，金属元
件无裂纹，无镀层脱落等现象．塑料元件表面光洁，无气泡开裂，所有联接螺栓应有防松脱措施．
5、3检测性能标准
5、3.1真空接触器主回路工频耐压(1min)、辅助回路工频耐压(1min)按本标准
第4、2.1条规定试验，不能出现击穿闪络现象．
5、3.2冲击耐压
主回路相与相、相与地之间应能承受峰值10KV全波冲击电压三次试验，不发生击穿闪络现象．
5、3.3温升标准
符合本标准5、1条环境温度下，操作线圈加以额定电压，主回路接通额定发热电流见下表：
真空接触器导电部位的温升不超过下列极限值:
a、操作线圈绝缘Ｂ级，温升允许值100℃，其绝缘等级变动温升值作相应更
改．
b、主回路的进线、出线端温升值65℃，辅助电路进出线端温升值不超过主回
路温升值．
5、3.4接通能力
真空接触器在COSф=0.35±0.05,主回路在1倍额定电压接通10倍额定工作电流100次，其中50次在操作线圈额定电压1.1倍下进行，另50次在操作线圈额定电压的0.85倍下进行，试验后经必要的检修仍可使用．
5、3.5分断能力
真空接触器在COSф=0.35±0.05，1倍额定电压分断8倍额定电流25次，另在COSф=0.１5±0.05，１倍额定电压分断0.2倍额定电流25次，试验后经检修仍可使用．
5、3.6极限分断能力
真空接触器在COSф=0.６±0.05，1.1倍额定电压分断10倍额定电流３次，经检修后仍可使用．
5、3.7短时耐受电流
真空接触器闭合时能承受4S8000A短时电流，并与后备熔断器配合（SEPD）能承受半波4KA峰值电流，试验后经必要检修仍可使用．
5、3.8动作特性
真空接触器控制线圈的吸合电压、释放电压小于85％的额定电压．
5、3.9操作频率及工作制
分长期工作制，间断长期工作制，允许操作频率120次/h.
5、4标志
5、4.1铭牌
真空接触器适当明显部位有铭牌，铭牌上应注明以下容：
a、制造厂名称及商标
b、产品名称及型号规格
c、额定工作电压
d、额定工作电流
e、额定频率
f、产品编号
g、制造日期
5、4.2真空开关管
真空开关管上应标明以下容：
a、额定工作电压
b、额定工作电流
c、制造厂名称及商标
d、产品编号
e、制造日期
5、4.3接线端子标志
接线端子上适当部位应标明接线符号．
６、试验方法
6、1型式试验
6、1.1新产品开发、试制产品、样机产品转厂重复试制、产品结构,材料,工艺有变动时进行型式试验．
6、1.2型式试验项目
用作试验的真空接触器必须是制造工艺装备齐全的正式样机，保证能够通过所有试验项目．
a、一般检查
按本标准5、2条规定进行目测检验．
b、动作特性试验
按本标准5、3.8条规定进行试验．
c、短时工频耐压试验
按本标准5、3.1条规定进行试验．
d、冲击耐压试验
按本标准5、3.2条规定进行试验．
e、温升试验
按本标准5、3.3条规定进行试验．
f、接通分断能力试验
按本标准5、3.4条，5、3.5条规定进行试验．
g、极限分断能力试验
按本标准5、3.6条规定进行试验．
h、短时耐受电流试验
按本标准5、3.7条规定进行试验．
i、机械寿命试验
按本标准中所列技术参数表容进行．
７、出厂检验
7、1检验项目
a、一般检查：
按6、1.2.a项进行，方法GB998.3.4条进行．
b、工频耐压试验
按6、1.2.c项进行，方法GB998.6.3.1.2条进行．
c、动作特性试验
按6、1.2.b项进行，方法GB998.10.110.3条进行．
８、包装、运输、贮存
8、1包装、运输、贮存标志
真空接触器的包装箱外表面应有下列标志：
a、产品型号及名称
b、制造厂名称
c、收发货单位的名称和地址
d、运输作业标志应符合GB191相关规定．
e、装箱数量和箱号．
8、2包装
8、2.1包装方法
真空接触器包装应符合附录a之规定．
8、2.2随机件
a、产品使用说明书
b、产品合格证
c、产品出厂检验报告
d、装箱清单
8、3贮存
真空接触器应贮存在环境温度15℃～+40℃，相对湿度95%，室不含有腐蚀性气体，能避免日晒雨淋的场所．
本标准由晨诺电气
提出并起草．
起草人：从全志王亚强。
