机械工程材料复习重点
、解释下列名词1淬透性：钢在淬火时获得的淬硬层深度称为钢的淬透性，其高低用规定条件下的淬硬层深度来表示2淬硬性：指钢淬火后所能达到的最高硬度，即硬化能力3相：金属或合金中，凡成分相同、结构相同，并与其它部分有晶只界分开的均匀组成部分称为相4组织：显微组织实质是指在显微镜下观察到的各相晶粒的形态、数量、大小和分布的组合。
5组织应力：由于工件内外温差而引起的奥氏体( Y或A)向马氏体(M)转变时间不一致而产生的应6热应力：力由于工件内外温差而引起的胀缩不均匀而产生的应力7过热：由于加热温度过高而使奥氏体晶粒长大的现象8过烧：由于加热温度过高而使奥氏体晶粒局部熔化或氧化的现象9回火脆性：10回火稳定性：在某些温度范围内回火时，会岀现冲击韧性下降的现象，称为回火脆性又叫耐回火性，即淬火钢在回炎过程中抵抗硬度下降的能力。
11马氏体：12回火马氏体：碳在a-Fe中的过饱和固溶体称为马氏体。
在回火时，从马氏体中析出的£ -碳化物以细片状分布在马氏体基础上的组织称为回火马氏体。
13本质晶粒度14实际晶粒度：15化学热处理：:钢在加热时奥氏体晶粒的长大倾向称为本质晶粒度在给定温度下奥氏体的晶粒度称为实际晶粒度，它直接影响钢的性能。
将工件置于待定介质中加热保温，使介质中活性原子渗入工件表层，从而改变工件表层化学成分与组织，进而改变其性能的热处理工艺。
16表面淬火：指在不改变钢的化学成分及心部组织的情况下，利用快速加热将表面奥氏休化后进行淬火以强化零件表面的热处理方法。
17固溶强化：固溶体溶入溶质后强度、硬度提高，塑性韧性下降现象。
18、加工硬化：金属塑性变形后，强度硬度提高的现象。
19合金强化：20热处理：在钢液中有选择地加入合金元素，提高材料强度和硬度钢在固态下通过加热、保温、冷却改变钢的组织结构从而获得所需性能的一种工艺。
21、金属化合物；与组成元素晶体结构均不相同的固相22、铁素体；碳在a-Fe中的固溶体23、球化退火；将工件加热到 Ac1以上30―― 50摄氏度保温一定时间后随炉缓慢冷却至600摄氏度后出炉空冷。
24、金属键；金属离子与自由电子之间的较强作用就叫做金属键。
25、再结晶；冷变形组织在加热时重新彻底改组的过程.26、枝晶偏析：在一个枝晶范围内或一个晶粒范围内成分不均匀的现象。
27、正火：是将工件加热至 Ac3或Accm以上30〜50°C ,保温一段时间后，从炉中取出在空气中冷却的金属热处理工艺。
28、固溶体：合金在固态时组元间会相互溶解，形成一种在某一组元晶格中包含有其他组元的新相，这种新相称为固溶体29、细晶强化：晶粒尺寸通过细化处理，使得金属强度提高的方法。
二、判断题1. ( x )合金的基本相包括固溶体、金属化合物和这两者的机械混合物。
2. ( y )实际金属是由许多位向不同的小晶粒组成的.3. ( y )为调整硬度，便于机械加工，低碳钢，中碳钢和低碳合金钢在锻造后都应采用正火处理。
4. ( y )在钢中加入多种合金元素比加入少量单一元素效果要好些，因而合金钢将向合金元素少量多元化方向发展。
5. ( x )不论含碳量高低，马氏体的硬度都很高，脆性都很大。
6. ( x ) 40Cr钢的淬透性与淬硬性都比 T10钢要高。
7. ( y )马氏体是碳在a -Fe中的过饱和固溶体，由奥氏体直接转变而来的，因此马氏体与转变前的奥氏体含碳量相同。
8( x )铸铁中的可锻铸铁是可以在高温下进行锻造的。
错。
所有的铸铁都不可以进行锻造。
9. ( x ) 45钢淬火并回火后机械性能是随回火温度上升，塑性，韧性下降，强度，硬度上升。
10. ( x )淬硬层深度是指由工件表面到马氏体区的深度。
11. ( x )钢的回火温度应在 Ac1以上。
12. ( x )热处理可改变铸铁中的石墨形态。
13. ( x )奥氏体是碳在a -Fe中的间隙式固溶体。
14. ( y )高频表面淬火只改变工件表面组织，而不改变工件表面的化学成份。
15. ( x )过冷度与冷却速度有关，冷却速度越大，则过冷度越小。
16. ( x )所谓的本质细晶粒钢，是说它在任何条件下晶粒均不粗化。
17. ( x )因为单晶体是各项异性的，所以实际应用的金属材料在各个方向上的性能也是不同的18. ( x )钢中的杂质元素“硫”会引起钢的“冷脆”。
19. ( y )硬度试验操作简便，迅速，不会破坏零件，根据测量的硬度值还可以估计近似的强度值， 因而是生产上常用的一种机械性能试验方法。
20. ( y )含碳量低于0.25%的碳钢，退火后硬度低，切削时易粘刀并影响刀具寿命，工件表面光洁 度差，所以常采用正火。
21. ( x )三种金属晶格类型中，体心立方晶格中原子排列最为紧密。
22. ( y )金属中的固溶体一般说塑性比较好，而金属化合物的硬度比较高。
23. ( x )高速钢反复锻造的目的是为了锻造成型。
24. ( y )金属发生多晶型转变时，不仅晶格要发生变化，组织与性能也要发生变化。
25. ( x )发生过烧的工件可以通过重新加热后缓慢冷却使晶粒细化，而发生过热的工件只能报废。
26 . ( y )含Mo W 等合金元素的合金钢，其回火脆性倾向较小。
27. ( y )铸钢的铸造性能比铸铁差，但常用于制造形状复杂，锻造有困难，要求有较高强度和塑性并受冲三、填空题(20分)(每空1分)1、 马氏体是 碳在a-相中的过饱和固溶体，其形态主要有板条马氏体 、片状马氏体。
其中，片状马氏体硬度高、塑性差2、 W18Cr4V 钢的淬火加热温度为 1270 - 1280C ，回火加热温度为 560 °C ，回火次数3次。
3、 材料选择的三原则 一般原则，工艺性原则， 经济性原则。
4、 合金结构钢与碳素结构钢相比，其突岀优点是 强度高，淬透性好 。
5、 共析钢过冷奥氏体等温转变曲线三个转变区的转变 旦B_M_。
6、 共析钢淬火形成 M+A'后，在低温、中温、高温回火后的产物分别为—M 回+ AT 回 S 回 _______________________ 。
7. 45钢正火后渗碳体呈—理后渗碳体呈 球状。
1、 共晶转变和共析转变的产物都属于 两相混合物。
2、 塑性变形后的金属经加热将发生回复、 再结晶 、晶粒长大的变化。
3、 共析钢的含碳量为 0.77 % —4、 Q235钢的含义是为 屈服点数值(屈服强度)为 235MPa 的碳素结构钢。
5、 单晶体塑性变形中滑 —在切应力作用下，位错沿滑移面的运动 二—6、 体心立方晶格的致密度为 68 % 。
7、 根据钢的成分、退火的工艺与目的不同，退火常分为 完全退火 、等温退火均匀化退火 、 球化退火、 去应力退火 等几种。
8、 钢在奥氏体化后，冷却的方式通常有 等温冷却 和 连续冷却 两种9、 在铁碳合金的室温平衡组织中，强度最高的合金含碳量约为 0.9 % 。
10、 工具钢按用途可分为 刃具钢 钢、11、 常用测定硬度的方法有 布氏硬度、 四、选择填空(20分)(每空2分)1 •合金元素对奥氏体晶粒长大的影响是( d )(a)均强烈阻止奥氏体晶粒长大 (c)无影响 2 •适合制造渗碳零件的钢有(c )(a) 16Mn 15、20Cr 、1Cr13、12Cr2Ni4A火8.模具钢 钢、 量具钢 钢 洛氏硬度和维氏硬度 测试法。
(b )均强烈促进奥氏体晶粒长大(d )上述说法都不全面(b ) 45、40Cr 、65Mn T12 (c ) 15、20Cr 、18Cr2Ni4WA 20CrMnTi3 •要制造直径16mm )勺螺栓，要求整个截面上具有良好的综合机械性能，应选用( (a ) 45钢经正火处理 (b ) 60Si2Mn 经淬火和中温回火 制造手用锯条应当选用(a )(a ) T12钢经淬火和低温回火高速钢的红硬性取决于(b )4. 5. 6. 7. (b ) Cr12Mo 钢经淬火和低温回火 (a )马氏体的多少 (b )淬火加热时溶入奥氏体中的合金元素的量 汽车、拖拉机的齿轮要求表面高耐磨性，中心有良好的强韧性，应选用( (a ) 60钢渗碳淬火后低温回火65、65Mn 50CrV 等属于哪类钢， (a ) 工具钢，淬火+低温回火 c ) (c ) 40Cr 钢经调质处理 (c) (b ) 40Cr 淬火后高温回火 其热处理特点是(c )(b )轴承钢，渗碳+ 淬火+低温回火 (c ) 65钢淬火后中温回火 (c )钢中的碳含量c )20CrMnTi 渗碳淬火后低温回火 (c )弹簧钢，淬火+中温回 二次硬化属于(d ) b )细晶强化 (c )位错强化 (d )第二相强化b )(a)固溶强化9. 1Cr18Ni9Ti奥氏体型不锈钢，进行固溶处理的目的是(A 获得单一的马氏体组织，提高硬度和耐磨性b 获得单一的奥氏体组织，提高抗腐蚀性，防止晶间腐蚀 (c)降低硬度，便于切削加工10 .推土机铲和坦克履带板受到严重的磨损及强烈冲击，应选择用( b)(a) 20Cr 渗碳淬火后低温回火 (b) ZGMnl —3经水韧处理 (c) W18Cr4V 卒火后低温回火五、简答题(每题8分，共48分)1、金属结晶的基本规律是什么？晶核的形成率和成长率受到哪些因素的影响？《P16》答：结晶的基本过程一一晶核形成与晶核长大结晶时的冷却速度(即过冷度)随着过冷度的增大，晶核的形成率和成长率都增大，但形成率的增长比成长率的增长快，同时液体金属中难熔杂质以及振动和搅拌的方法也会增大形核率 2、 手锯锯条、普通螺钉、车床主轴分别用何种碳钢制造？ 手锯锯条：它要求有较高的硬度和耐磨性，因此用碳素工具钢制造。
如 普通螺钉：它要保证有一定的机械性能，用普通碳素结构钢制造，如 车床主轴：它要求有较高的综合机械性能，用优质碳素结构钢，如 3、 金属经冷塑性变形后，组织和性能发生什么变化？《1》晶粒沿变形方向拉长，性能趋于各向异性，如纵向的强度和塑性远大于横向等。
《2》晶粒破碎，位错密度增加，产生加工硬化，即随着变形量的增加，强度和硬度显著提高，而塑性和韧性下降，《3》织构现 象的产生，即随着变形的发生不仅金属中晶粒会被破碎拉长，而且各晶粒的晶格位向也会沿着变形的方向 同时发生转动，转动结果金属中每个晶粒的晶格位向趋于大体一致，产生织构现象，《4》冷压力加工过程 中由于材料各部分的变形不均匀或晶粒内各部分和各晶粒间的变形不均匀，金属内部会形成残余的内应力，这在一般情况下都是不利的，会引起零件尺寸不稳定。
4、 固溶体和金属间化合物在结构和性能上有什么主要差别？在结构上：固溶体的晶体结构与溶剂的结构相同，而金属间化合物的晶体结构不同于组成它的任一组元， 它是以分子式来表示其组成。
机械工程材料复习总结
公差配合与精度复习总结绪论二、重点知识与规律总结1、基本知识互换性误差公差标准测量优先数系2、重点内容1）互换性的意义、种类和作用2）加工误差、公差、测量和互换性的关系3、规律总结1）公差越大，允许的加工误差越大，互换的范围越广，由此造成的结果是加工成本低，装配精度低2）优先数系的公比即10的开方数；公比越小，数值分布越密第一章尺寸公差及配合二、重点知识与规律总结1、基本知识孔与轴基本尺寸实际尺寸极限尺寸极限偏差尺寸公差公差带图间隙或过盈间隙配合过盈配合过渡配合配合公差标准公差基本偏差基孔制基轴制2、重点内容1)公差带图的绘制和分析2)实际尺寸与极限尺寸的关系3)标准公差和基本偏差的意义及数值确定4)配合类型的判别5)基准制的意义及选择3、规律总结1）从孔与轴公差带的位置关系判别配合的类型2）公差带的大小——标准公差——公差等级越低（大），标准公差越大（基本尺寸不变）公差带的位置——基本偏差——上半个喇叭是孔的，下半个喇叭是轴的（基本偏差的形状是一喇叭，其中H或h为分界点3）基孔制——孔（位置）不变，轴（位置）改变基轴制——轴（位置）不变，孔（位置）改变第二章形状和位置公差二、重点知识与规律总结1、基本知识形位误差形位公差要素形位公差带的四要素直线度平面度圆度圆柱度平行度垂直度同轴度对称度圆跳动全跳动（作用尺寸实体尺寸实效尺寸理想边界独立原则包容要求最大实体要求最小实体要求可逆要求）2、重点内容1）要素的类别2）形位公差带的四要素3）形位公差带的代号及标注4）形状公差5）位置公差6）常用形位公差带的定义3、规律总结1）公差带的形状◆被测要素是直线（直线度、平行度、垂直度、同轴度、倾斜度、位置度）给定平面内：两平行平面在一个方向：两平行平面在互相垂直的两个方向：四棱柱任意方向：一圆柱◆被测要素是平面（平面度、平行度、垂直度、对称度、倾斜度）两平行平面◆被测要素是圆柱面（圆柱度、全跳动）两同心圆柱面◆被测要素是圆（圆度、圆跳动、全跳动）径向：两同心圆轴向：两平行平面◆被测要素是点（位置度）给定平面内：一个圆任意方向：一个球2）标注◆被测要素的指引线（或基准代号的连线）指在可见轮廓线或其延长线上，并明显地与尺寸线错开，◆则被测要素（或基准）为轮廓要素；若与尺寸线对齐，则被测要素（或基准）为中心要素◆形位公差框格内公差数值前没有符号，公差带之间为一距离值；公差数值前有φ，公差带形状为一圆或一圆柱；公差数值前有Sφ，公差带形状为一球。
机械工程材料知识要点
晶面：② 确定原点，建立坐标系，求出所求晶面在三个坐标轴上的截距。
② 取三个截距值的倒数并按比例化为最小整数，加圆括弧，形式为（hkl ）。
晶向：① 确定原点，建立坐标系，求出所求晶面在三个坐标轴上的截距。
② 取三个截距值的倒数并按比例化为最小整数，加圆括弧，形式为（hkl ）。
液态金属在理论结晶温度以下开始结晶的现象称过冷。
理论结晶温度与实际结晶温度的差∆T 称过冷度 ∆T= T 0 –T 1细化晶粒的方法增加冷却速度，导致结晶过冷度增加，使得N 较大，从而实现细化晶粒。
变质处理：液态金属中加入难熔固体颗粒增加形核率，而细化晶粒的方法。
机械振动等措施也能细化晶粒。
金属间化合物熔点高、硬度高，很脆，弥散分布的金属间化合物可提高合金强度、硬度和耐磨性，但降低塑性。
以固溶体为基，弥散分布金属间化合物，可提高强度、硬度和耐磨性，即第二相质点强化或称弥散强化。
杠杆原理：① 确定两平衡相的成分：设合金成分为x ，过x 做成分垂线。
在成分垂线相当于温度t 的o 点作水平线，与液固相线交点a 、b 所对应的成分x 1、x 2即分别为液相和固相的成分。
② 确定两平衡相的相对重量(杠杆定律)设合金的重量为1，液相重量为Q L ，固相重量Q α。
Q L + Q α =1Q L x 1 + Q α x 2 =x式中的x 2-x 、x 2-x 1、x -x 1即为相图中线段xx 2 (ob )、x 1x 2 (ab )、 x 1x (ao )的长度。
晶内偏析：溶质原子在液相能够充分扩散，在固相内来不及扩散，以致固溶体内先结晶的中心和后结晶的部分成分不同。
一个枝晶范围内或一个晶粒范围内成分不均匀的现象称作枝晶偏析。
冷速越大，枝晶偏析越严重。
121122x x x x Q x x x x Q αL --=--=加热到固相线以下100-200℃长时间保温，以使原子充分扩散、成分均匀，消除枝晶偏析，这种热处理工艺称作扩散退火。
机械工程材料复习及重点

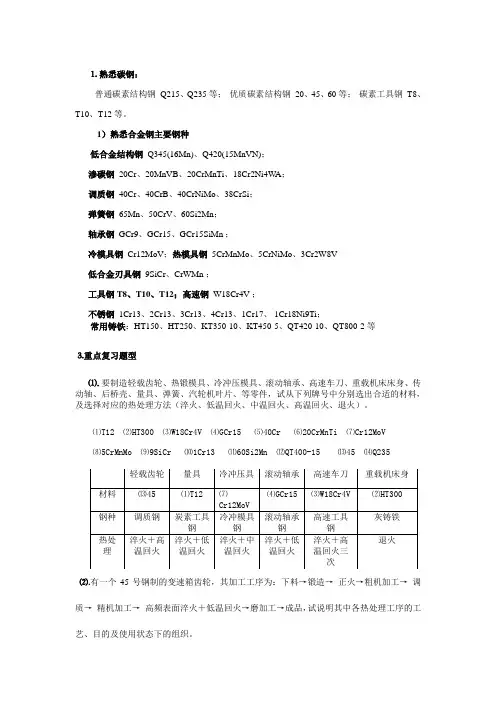

⒈熟悉碳钢：普通碳素结构钢Q215、Q235等；优质碳素结构钢20、45、60等；碳素工具钢T8、T10、T12等。
1）熟悉合金钢主要钢种低合金结构钢Q345(16Mn)、Q420(15MnVN)；渗碳钢20Cr、20MnVB、20CrMnTi、18Cr2Ni4W A；调质钢40Cr、40CrB、40CrNiMo、38CrSi；弹簧钢65Mn、50CrV、60Si2Mn；轴承钢GCr9、GCr15、GCr15SiMn ；冷模具钢Cr12MoV；热模具钢5CrMnMo、5CrNiMo、3Cr2W8V低合金刃具钢9SiCr、CrWMn ；工具钢T8、T10、T12；高速钢W18Cr4V ；不锈钢1Cr13、2Cr13、3Cr13、4Cr13、1Cr17、 1Cr18Ni9Ti；常用铸铁：HT150、HT250、KT350-10、KT450-5、QT420-10、QT800-2等⒊重点复习题型⑴.要制造轻载齿轮、热锻模具、冷冲压模具、滚动轴承、高速车刀、重载机床床身、传动轴、后桥壳、量具、弹簧、汽轮机叶片、等零件，试从下列牌号中分别选出合适的材料，及选择对应的热处理方法（淬火、低温回火、中温回火、高温回火、退火）。
⑴T12 ⑵HT300 ⑶W18Cr4V ⑷GCr15 ⑸40Cr ⑹20CrMnTi ⑺Cr12MoV⑻5CrMnMo ⑼9SiCr ⑽1Cr13 ⑾60Si2Mn ⑿QT400-15 ⒀45 ⒁Q235⑵.有一个45号钢制的变速箱齿轮，其加工工序为：下料→锻造→正火→粗机加工→调质→精机加工→高频表面淬火＋低温回火→磨加工→成品，试说明其中各热处理工序的工艺、目的及使用状态下的组织。
⑶.某型号柴油机的凸轮轴要求凸轮表面有高的硬度（HRC＞50），心部具有良好的韧性（A k ＞40））原采用45钢调质处理再在凸轮表面进行高频淬火，最后低温回火现因工厂库存的45钢已用完，只剩下15钢，拟用15钢代替试说明：⑴原45钢各热处理工序的作用⑵改用15钢后，仍按原热处理工序进行能否满足性能要求？为什么？⑶改用15钢后为达到所要求的性能，在心部强度足够的前提下应采用何种热处理工艺？答：⑴：调质处理：获得回火索氏体，以保证工件心部的强度和韧性凸轮表面进行高频淬火：承受弯曲交变载荷或扭转交变载荷，提高耐磨性和承受冲击。
机械工程材料学总复习

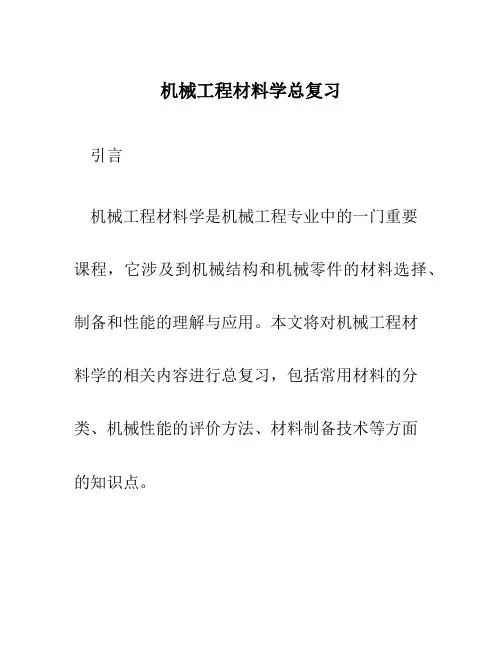

机械工程材料学总复习引言机械工程材料学是机械工程专业中的一门重要课程，它涉及到机械结构和机械零件的材料选择、制备和性能的理解与应用。
本文将对机械工程材料学的相关内容进行总复习，包括常用材料的分类、机械性能的评价方法、材料制备技术等方面的知识点。
一、常用材料分类根据材料的组织结构和性质，常用材料可以分为金属材料、非金属材料和复合材料三大类。
1. 金属材料金属材料是指主要成分为金属元素的材料，具有良好的导电性、导热性和高的机械强度。
金属材料的分类包括：•结构钢：包括碳素钢、合金钢等，常用于制造机械零件。
•铸造铁：包括灰铸铁、球墨铸铁等，常用于制造铸件。
•铝合金：具有较低的密度和良好的耐腐蚀性能，常用于制造航空航天器件。
•铜合金：具有良好的导电性和导热性能，常用于制造电子器件。
2. 非金属材料非金属材料主要是指主要成分不是金属元素的材料，其具有较好的绝缘性能和轻质化的特点。
非金属材料的分类包括：•聚合物材料：包括塑料、橡胶等，常用于制造塑料制品和橡胶制品。
•玻璃材料：具有良好的透明性和光学性能，常用于制造玻璃器皿和光学器件。
•陶瓷材料：具有较高的硬度和耐高温性能，常用于制造瓷器和陶瓷制品。
•复合材料：由两种或多种不同材料组合而成，具有优良的综合性能，常用于制造高强度和高性能的制品。
3. 复合材料复合材料是由两种或多种不同成分的材料组合而成，具有优异的综合性能。
常见的复合材料包括：•碳纤维增强复合材料：具有轻质、高强度、高模量的特点，广泛应用于航空航天和汽车工业等领域。
•玻璃纤维增强复合材料：具有较好的耐久性和抗腐蚀性能，常用于制造船舶和建筑材料。
•金属基复合材料：具有金属的导电性和复合材料的强度，用于制造电子器件和隔热材料。
二、机械性能的评价方法机械材料的性能评价是对其力学性能进行定性和定量的评定。
常见的机械性能评价方法包括：1. 强度评价强度是材料抵抗外力破坏的能力，常用的强度评价指标包括：•抗拉强度：材料在拉伸状态下承受的最大应力。
机械工程材料各章节要点
绪论材料的定义材料的发展材料与生活机械工程材料的分类材料的学习方法第一章材料的结构与凝固1.1 金属的晶体结构晶体与非晶体空间点阵、晶格、晶胞、晶格参数、晶格常数三种常见的金属晶体：体心立方、面心立方、密排六方（晶胞中的原子数、原子半径、配位数、致密度）晶面、晶向表示（指数标定方法）：晶向指数[uvw]、晶向族<hkl>、晶面指数（hkl）、晶面族{hkl}晶体各向异性：密排方向、密排面1.1.5 实际金属的晶体结构理想结构不存在缺陷，实际结构存在缺陷：（三类型）点缺陷：空位、间隙、置换（异类原子）造成局部晶格畸变、金属电阻率、屈服强度增加、密度发生变化。
原子迁移率线缺陷：刃型位错、螺型位错（应力状态）面缺陷：晶界、亚晶界均可提高金属强度。
晶界越多，晶粒越细、塑性变形能力越大，塑性越好。
1.2.1 合金的概念：合金、组元、二元合金、三元合金、多元合金、合金系相、组织相组成、组织组成物1.2.2 固态合金的相结构固溶体（置换、固溶）有限固溶体、无限固溶体固溶体的浓度：固溶度：溶质在固溶体中的极限溶解度。
固溶强化中间相（金属化合物）一般可用分子式来大致表示其组成。
特点：（熔点、硬度、脆性）增强相。
强度、硬度、耐磨性、耐热性塑性、韧性正常价化合物：硬度高、脆性大。
只有少数合金系才能形成这类化合物。
电子化合物：不遵守化合价规律，符合一定电子浓度规律。
能溶解一定量的组元形成以化合物为基的固溶体。
间隙相和间隙化合物：由过渡金属元素和原子很小的非金属元素所组成。
能溶解其他组元形成固溶体。
简单形式的晶格（间隙相）复杂晶格结构的间隙化合物。
高熔点、高硬度，但比间隙相低，稳定性也较差，1.3.1 高分子材料的结构单体大分子链的结构碳链、杂链和元素链均聚物的结构（线型结构、支链型结构、网状型结构）共聚物的结构（两种以上不同的单体链节聚合而成的高分子聚合物。
）对两种单体：无规则型、交替型、嵌段型、接枝型共聚物能把两种或多种自聚的特性综合到一种聚合物中，在实际应用中十分重要。
机械工程材料学习与复习要点
机械工程材料学习（复习）指导一、学习目的通过本课程的学习要求学生对常用金属材料的成分、结构、组织和机械性能之间的关系有基本的了解；了解如何通过工艺手段改变材料的组织结构，以达到提高材料性能的目的；掌握常用工程材料及其应用的基本知识；初步具备为工程结构和机械零件的设计和制造合理选用材料的能力。
二、学习（复习）方法⒈掌握内在规律，注意前后知识的整体联系与综合应用作为一名工程技术人员，要具备两方面的材料学知识：其一是应了解材料的成分、结构、工艺及外界条件（如载荷、温度、环境介质等）改变时对其性能的影响；其二是应掌握各种工程材料（重点是金属材料）的基本特性和应用范围。
本课程正是为了实现这一要求而设置的。
所有内容都围绕“材料的化学成分→加工工艺→组织结构→性能→应用”之间的相互关系及其变化规律这个“纲”而展开。
因此在进行系统复习和总结时，不论对整个课程各个部分，还是各个章节，都可以用这一纲来引导，做到纲举目张。
从这一主线出发本课程的内容可归纳为四大部分：第一部分：基本理论基础。
主要说明工程材料的化学成分、组织结构与性能之间的相互关系与变化规律。
对应教材内容主要为第一章和第二章。
第二部分：工程材料的强韧化。
强化工程材料主要有优化成分和变更工艺两种途径，本课主要讨论后一种途径，介绍了热处理强化、形变强化、细晶强化、弥散强化、固溶强化、时效强化等五种强化方法。
对应教材内容主要为第三章和第四章。
第三部分：常用工程材料。
主要介绍了工业用钢、铸铁、有色金属及其合金的成分、性能、常用热处理方法、使用状态（组织）和典型用途。
简要介绍了非金属材料的成分、性能和用途。
对应教材内容主要为第五章和第六章。
第四部分：工程材料的合理选用。
主要介绍了机械零件的主要失效形式和选用工程材料的基本原则。
对应教材内容主要为第七章。
理论基础的核心是调整成分和结构；加工工艺强化的关键是控制组织；在掌握以上内容和常用工程材料相关知识的基础上，合理选材是最重要的应用。
机械工程材料重点
1.重结晶的定义（以铁为例说明）重结晶：有些金属在固态下随温度改变会发生同素异晶转变，这便导致结晶后形成的组织在继续冷却过程中发生变化。
以铁为例，铁在912摄氏度一下为体心立方结构，称为α-Fe从912摄氏度转变到1394摄氏度后具有面心立方结构为γ-Fe，当温度超过1394摄氏度熔点，又转变为体心立方结构，称为δ-Fe。
铁的这种转变以上所说的同素异构转变，由于不同晶体结构具有不同的致密度，因而当发生同素异构转变时，将伴有比容和体积的突变，所以在912摄氏度致密度小的α-Fe转变为γ-Fe，体积忽然减小，而在1394度由γ-Fe转变为致密度小的δ-Fe，体积又忽然增大。
2.简要说明滑移的错位理论：滑移时所需要的切应力要比整体滑移所需的切应力小很多，这是由于金属晶体通常不都是完整无缺的，总存在一定的局部缺陷。
因为位错移动一个原子距离时，只是位错附近少数几个原子移动不大的距离，故只需较小的应力。
这样，位移便由左向右一个一个移动，当位移达到晶体边缘时面，晶体上半部就相对于下半部滑移一个原子间距。
3.简述铁碳合金的基本相：A铁素体：碳在α-Fe中形成的间隙固溶体晶格结构：bbc B奥氏体：碳在γ-Fe中形成的间隙固溶体晶格结构：fccC渗碳体：是铁和碳的金属化合物（Fe3C），其含碳量为6.69% 晶格结构:简单六方4.比较重结晶、再结晶的区别有些金属在固态下随温度改变会发生同素异晶转变，这便导致结晶后形成的组织在继续冷却过程中发生变化叫做重结晶，再结晶是若将塑性冷变形后的多晶金属进一步加热到足够的温度，则通过新晶核的形成及长大，原来变了形的晶粒将形成新的、等轴的、无应变的晶粒。
5.铁-碳双重相图第一阶段：即在1153摄氏度时通过共晶反应而形成石墨，其反应式可写成L e→A E’+G第二阶段：即在1153~738摄氏度范围内冷却过程中，自奥氏体中析出二次石墨（GⅡ）。
第三阶段：即在738摄氏度时，通过共析反应而形成的石墨，其反应式如下A S’→F P’+G6.与自由锻相比，模锻具有如下特点（简答）：生产效率高。
机械工程材料复习要点
机械工程材料复习要点1纯金属的晶体结构与组织1.1纯金属的晶体结构晶体，晶胞，三种典型晶胞(bcc, fcc, hcp)，晶胞中包含的原子数，原子半径与点阵常数，致密度，同素异构转变，晶向晶面（要会认，会画），晶体缺陷，点缺陷，线缺陷，面缺陷，孪晶界1.2纯金属的结晶与组织结晶，过冷，过冷度，均质形核，非均质形核，形核率，生长速率，变质处理，影响形核率和生长速率的因素及机制。
2二元合金的相结构与组织2.1合金的相结构组元，相，固溶体，置换固溶体，间隙固溶体，固溶强化，金属间化合物（分类及性质），2.2二元合金相图相图（依据PPT中的定义），2.3二元合金相图的基本类型及相图分析杠杆定律（定义，计算，适用条件，求组织含量、相含量、组织成分和相成分），晶内偏析，枝晶偏析，扩散退火，共晶体2.4铁碳合金相图默画铁碳相图，能够指出其中的点，线，区域所代表的相和平衡组织，给定合金成分，能够给出其从液态到常温的组织及成分变化，要求会画图2.24，2.25，2.26中所示的三种钢的平衡条件下的固态转变及组织。
3金属的塑性变形与再结晶3.1金属的变形过程弹性变形，塑性变形，滑移，滑移面，滑移方向，滑移系，晶体结构与塑性变形的能力，多晶体塑性变形的影响因素及机制，3.2塑性变形对金属组织与性能的影响纤维状组织，加工硬化（定义，机制，缺点），变形织构，残余内应力（分类），3.3金属的回复与再结晶回复（定义，机制），去应力退火，再结晶（定义，特点），再结晶温度（定义，影响因素）3.4金属的热加工冷加工，热加工（为何不会产生加工硬化），热加工对组织性能的影响，流线，带状组织，冷热加工的特点和应用场合区别3.5金属的断裂断裂分类4评定金属材料在应力、介质作用下的性能指标4.1金属材料在静载荷作用下的性能指标静载荷，机械性能，刚度（定义，公式，分析），弹性极限，强度（屈服强度，抗拉强度（物理意义）），屈服现象，伸长率，断面收缩率，硬度（三种，缩写）4.2金属材料在其他载荷作用下的性能指标冲击韧性，韧脆转变温度，疲劳（定义，特点），疲劳极限4.3金属的缺口效应与断裂韧性断裂韧性K IC4.4金属的磨损与接触疲劳磨损的分类及机理，接触疲劳及其失效形式和机理4.5应力腐蚀与氢脆应力腐蚀断裂（定义，特点），氢脆5改善钢的组织与性能的基本途径各种强化方式机制（见PPT）5.1冶金质量对钢性能的影响杂质（有害的，有益的），氢脆（白点），非金属夹杂对钢性能的影响，镇静钢，沸腾钢，半镇静钢，缩孔，疏松，偏析，钢的分类（碳钢，合金钢，结构钢，工具钢，特殊用途钢）5.2碳钢的热处理热处理，四把火（定义，目的），表面淬火，化学热处理，加热时的组织转变，三种奥氏体晶粒度，冷却时的组织转变：珠光体，索氏体，屈氏体，贝氏体，马氏体，马氏体转变的特点（按PPT），马氏体的形态（特征，分类），马氏体的性能特征，淬硬性，C 曲线的意义，淬透性，淬硬层深度，淬火临界直径，合金元素对淬透性的影响，回火时的组织转变：淬火碳钢在回火时所发生的四个转变，第一类回火脆，回火的种类5.3钢的合金化合金元素在钢中的存在形式，合金元素对淬透性的影响，对回火转变及性能的影响，二次淬火，二次硬化，回火稳定性，第二类回火脆性，5.3.5（PPT内容）6构件用钢6.1构件工作条件及性能要求工作条件：静载荷，温度和介质；使用性能，工艺性能，常用钢种、热处理状态及组织，6.2低碳构件用钢的性能特点冷脆，时效（应变时效，淬火时效，自然时效，人工时效），蓝脆6.3构件用钢Q235, 12Mn7机器零件用钢7.1概述影响机器零件力学性能的主要因素7.2轴类零件用钢工作条件，性能要求，轴类零件用钢：碳素调质钢的组织，碳素调质钢的缺点（及克服措施），合金调质钢的特点，典型用钢45, 40Cr, 40CrMn，中碳钢：预备热处理（工艺、目的和组织），利于切削的硬度，最终热处理（工艺、目的和组织）；中碳合金钢：与碳钢的工艺区别。
机械工程材料整理的知识点
第一章⑴晶体:结构具有周期性和对称性的固体，原子或分子排列规则.⑵晶格：用假想的直线将原子中心连接起来所形成的三维空间格架.⑶液态金属在理论结晶温度以下开始结晶的现象称过冷。
⑷理论结晶温度与实际结晶温度的差∆T称过冷度∆T= T0 –T1第二章⑴合金是由两种或两种以上金属元素或金属和非金属组成的具有金属特性的物质⑵合金中凡成分相同、结构相同、聚集态相同，并与其它部分有界面分开的均匀组成部分称为相⑶固溶强化：固溶体中晶格畸变较大，随溶质原子增加合金强度和硬度提高，塑性和韧性降低。
⑷以固溶体为基，弥散分布金属间化合物，可提高强度、硬度和耐磨性，即第二相质点强化或称弥散强化。
⑸晶内偏析：溶质原子在液相能够充分扩散，在固相内来不及扩散，以致固溶体内先结晶的中心和后结晶的部分成分不同。
一个枝晶范围内成分不均匀的现象称作枝晶偏析.冷速越大，枝晶偏析越严重。
枝晶偏析会影响合金的力学、耐蚀、加工等性能.第三章⑴滑移：一部分晶体沿着某一晶面和晶向相对于另一部分晶体滑动。
光滑试样在拉伸过程中，表面会出现许多相平行的倾斜线条的痕迹，称滑移带。
滑移的结果在晶体表面形成台阶,称滑移线,若干条滑移线组成一个滑移带。
⑵位错密度增加，导致金属强度和硬度的提高，塑性和韧性下降,称为加工硬化或形变强化⑶再结晶：当变形金属加热到超过回复的某一温度时,将通过形核及核长大的过程重新形成内部缺陷较少的等轴小晶粒，并且该小晶粒不断向变形金属中扩展,直到变形晶粒消失为止. 再结晶也是一个晶核形成和长大的过程，但不是相变过程，再结晶前后新旧晶粒的晶格型和成分完全相同。
与结晶区别：没有新相生成。
⑷低于再结晶温度的加工称为冷加工；而高于再结晶温度的加工称为热加工影响1、热加工可使铸态金属与合金中的气孔焊合，使粗大的树枝晶或柱状晶破碎，从而使组织致密、成分均匀、晶粒细化，力学性能提高。
2、热加工使铸态金属中的非金属夹杂沿变形方向拉长,形成彼此平行的宏观条纹，称作流线，由这种流线体现的组织称纤维组织。
机械工程材料知识点汇总
1大学课程《机械工程材料》知识点汇总第一章金属的晶体结构与结晶一、解释下列名词过冷度：实际结晶温度与理论结晶温度之差称为过冷度。
自发形核：在一定条件下，从液态金属中直接产生，原子呈规则排列的结晶核心。
非自发形核：是液态金属依附在一些未溶颗粒表面所形成的晶核。
变质处理：在液态金属结晶前，特意加入某些难熔固态颗粒，造成大量可以成为非自发晶核 的固态质点，使结晶时的晶核数目大大增加，从而提局了形核率，细化晶粒，这 种处理方法即为变质处理。
变质剂：在浇注前所加入的难熔杂质称为变质剂。
二、常见的金属晶体结构有哪几种？答：常见金属晶体结构：体心立方晶格、面心立方晶格、密排六方晶格；五、实际晶体中的点缺陷，线缺陷和面缺陷对金属性能有何影响？答：如果金属中无晶体缺陷时，通过理论计算具有极高的强度，随着晶体中缺陷的增加，金 属的强度迅速下降，当缺陷增加到一定值后，金属的强度又随晶体缺陷的增加而增加。
因此，无论点缺陷，线缺陷和面缺陷都会造成晶格崎变，从而使晶体强度增加。
同时晶 体缺陷的存在还会增加金属的电阻，降低金属的抗腐蚀性能。
六、过冷度与冷却速度有何关系？它对金属结晶过程有何影响？对铸件晶粒大小有何影响？答：①冷却速度越大，则过冷度也越大。
②随着冷却速度的增大，则晶体内形核率和长大速 度都加快，加速结晶过程的进行，但当冷速达到一定值以后则结晶过程将减慢，因为这 时原子的扩散能力减弱。
③过冷度增大，AF 大，结晶驱动力大，形核率和长大速度都 大，且N 的增加比G 增加得快，提高了 N 与G 的比值，晶粒变细，但过冷度过大，对 晶粒细化不利，结晶发生困难。
7、金属结晶的基本规律是什么？晶核的形成率和成长率受到哪些因素的影响？答：①金属结晶的基本规律是形核和核长大。
②受到过冷度的影响，随着过冷度的增大，晶 核的形成率和成长率都增大，但形成率的增长比成长率的增长快；同时外来难熔杂质以及 振动和搅拌的方法也会增大形核率。
