第1章机械工程材料基本知识
机械工程材料-绪论-第一章
二、过量变形失效
1 过量弹性变形及抗力指标
2 （1）零构件发生过量弹性变形失效： 3 Dl[Dl] (拉压或者弯曲条件下） 4 或者 q [q] （扭转条件下） 5 （2）过量弹性变形的原因：零构件的刚度不够 6 （3）抗力指标：弹性模量E或者切变模量G
.
2 过量塑性变形及抗力指标
3 （1）发生条件：塑性变形量超过允许变形量 4 （2）原因：偶而过载或者零构件本身抵抗塑
，符号为s
T
.
（2）给定温度下，在规定时间内使试样产生一
定蠕变总变形量d的应力值，符号为：s
T d
/
t
2 持久强度：材料在高温长期载荷作用下抵抗断裂的 能力。
3 表示方法：用给定温度和规定时间内试样发生 断裂时的应力表示，sTt t---时间；T----温度；
三、高温下零件的失效和防止
加工性能（切削、锻造等） 铸造性能（适合铸造与否） 焊接性能（容易焊接与否） 热处理性能（可热处理强化）
.
三、 学习《机械工程材料》的目的
（1） 获得常用的金属材料、非金属材料的基本理论知 识，了解各种机械工程材料的基本特性和应用范围；
（2）在了解材料性能和设计之间关系的基础上，可根 据零件的工作条件和失效形式，正确设计和合理选材；
.
第五节 零件的腐蚀失效
问题 1 什么是腐蚀？可分为几类？ 2 高温氧化腐蚀常发生在那些零件中？耐热
钢为什么具有抗高温氧化能力？ 3 发生电化学腐蚀的条件是什么？ 4 改善零件腐蚀抗力的主要措施是什么
.
一、腐蚀的定义和分类
1 腐蚀：材料表面和周围介质发生化学反 应或者电化学反应所引起的表面损伤现 象。
5 （2）过程：类似于疲劳断裂，是裂纹萌生和扩展过程。
工程材料基础知识
2．材料的硬度 （1）硬度的概念。硬度是指金属材料抵抗硬物体压入的能力，或者说金属表面对局部塑性变 形的抵抗能力。 （2）布氏硬度（HB）。将一定直径的淬火钢球以规定的载荷P压入被测材料表面，保持一定 时间后，卸除载荷，测出压痕直径d，求出压痕面积S，计算出平均应力值，以此作为布氏硬度 值的计量指标，并用符号HB表示，单位为N/mm2。 （3）洛氏硬度（HR）。测量洛氏硬度时，将压头（金刚石圆锥体或钢球）压入试样表面，经 规定时间后，卸除主试验力，由测量的原残余压痕深度增量来计算硬度值，以符号HR表示。 洛氏硬度的优点是操作简便，压痕小，可用于成品和薄形件；缺点是测量数值分散，不如布氏 硬度测量准确。
（3）疲劳破坏的原因。疲劳断裂一般认为是由于材料表面与内部的缺陷（夹杂、划痕、尖角等） 造成局部应力集中，形成微裂纹。这种微裂纹随应力循环次数的增加而逐渐扩展，使零件的有 效承载面积逐渐减小，以至于最后承受不起所加载荷而突然断裂。
为了提高零件的疲劳强度，除了改善其结构形状，避免应力集中外，还可以通过提高零件表面 加工光洁度和采用表面强化的方法来达到，如对零件表面进行喷丸处理、表面淬火等
西南科技大学毕业论文答辩
1.2.3 工程塑料 西南科技大学毕业论文答辩
1.2.4 材料的选用
1．选材的原则 机械零件的选材是一项十分重要的工作。选材是否恰当，特别是一台机器中关键零件的选材是否恰当， 直接影响到产品的机械性能、使用寿命及制造成本。选材不当，严重的可能导致零件的完全失效。 根据生产经验，判断零件选材是否合理的基本标志有以下3点。 （1）能否满足必需的机械性能。材料的机械性能是选材时考虑的最主要依据。零件的工作条件往往比 较复杂，需要从受力状态、载荷性质、工作温度及环境介质等几个方面全面分析。 ① 受力状态有拉、压、弯和扭等。 ② 载荷性质有静载、冲击载荷、交变载荷等。 ③ 工作温度可分为低温、室温、高温和交变温度。 ④ 环境介质为与零件接触的介质，如润滑剂、海水、酸、碱及盐等。 为了更准确地了解零件的机械性能，还必须分析零件的失效方式，从而找出对零件失效起主要作用的性 能指标。 （2）能否具有良好的工艺性能。在满足了必要的机械性能后，接下来选定的材料要具有良好的工艺性 能，即容易加工出需要的形状，而且质量优良。 （3）低成本。除此之外，还要考虑使用该材料制作的产品具有较低的成本。
机械基础复习知识点总结
机械基础期末备考考试题型：选择题、名词解释、判断题、填空题、简答题、计算题第一章 刚体的受力分析及其平衡规律一、基本概念☆1、强度：是指机构抵抗破坏的能力 。
2、刚度：是指构件抵抗变形的能力；3、稳定性：是指构件保持原有变形形式的能力4、力：力是物体间相互作用。
外效应：使物体的运动状态改变；内效应：使物体发生变形。
5、力的基本性质：力的可传性、力的成对性、力的可合性、力的可分性、力的可消性。
6、二力构件：工程中的构件不管形状如何，只要该构件在二力作用下处于平衡，我们就称它为“二力构件”。
7、三力平衡汇交定理：由不平行的三力组成的平衡力系只能汇交于一点。
8、约束：限制非自由体运动的物体叫约束。
约束作用于非自由体上的力称为该约束的约束反力。
9、合力投影定理：合力的投影是分力投影的代数和。
10、力矩：力与距离的乘积 (力F 对O 点之矩）来度量转动效应。
11、合力矩定律：平面汇交力系的合力对平面上一点的距，是力系各力对同点之矩的代数和。
Mo(F) = Fx ·Y + Fy ·X = Mo(Fy) + Mo(Fx)12、力偶: 一对等值、反向、力的作用线平行的力，它对物体产生的是转动效应。
13、力偶矩：构成力偶的这两个力对某点之矩的代数和。
14、力的平移定理：作用于刚体的力，平行移到任意指定点，只要附加一力偶（附加的力偶矩等于原力对指定点的力矩），就不会改变原有力对刚体的外效应，这就是力的平移定理。
（运用力的平移定理可以把任意的平面一般力系转化为汇交力系与力偶系两个基本的力系。
）yF y F Ry xF x F Rx 1221+=+=受力分析1、主动力--它能引起零件运动状态的改变或具有改变运动状态的趋势。
2、约束反力--它是阻碍物体改变运动状态的力。
（必须掌握常见约束类型）（1）柔软体约束：力的作用线和绳索伸直时的中心线重合，指向是离开非自由体朝外。
（2）光滑面约束：光滑面约束与非自由体之间产生的相互作用力的作用线只能与过接触点的公法线重合，约束反力总是指向非自由体。
机械工程材料第一章

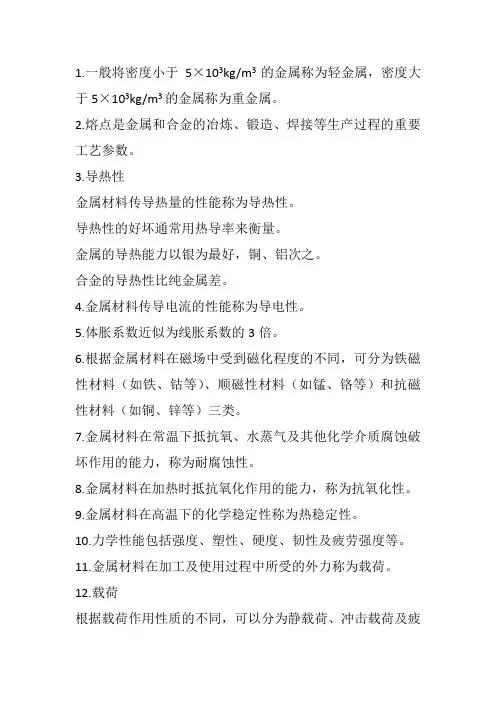

1.一般将密度小于5×103kg/m3的金属称为轻金属，密度大于5×103kg/m3的金属称为重金属。
2.熔点是金属和合金的冶炼、锻造、焊接等生产过程的重要工艺参数。
3.导热性金属材料传导热量的性能称为导热性。
导热性的好坏通常用热导率来衡量。
金属的导热能力以银为最好，铜、铝次之。
合金的导热性比纯金属差。
4.金属材料传导电流的性能称为导电性。
5.体胀系数近似为线胀系数的3倍。
6.根据金属材料在磁场中受到磁化程度的不同，可分为铁磁性材料（如铁、钴等）、顺磁性材料（如锰、铬等）和抗磁性材料（如铜、锌等）三类。
7.金属材料在常温下抵抗氧、水蒸气及其他化学介质腐蚀破坏作用的能力，称为耐腐蚀性。
8.金属材料在加热时抵抗氧化作用的能力，称为抗氧化性。
9.金属材料在高温下的化学稳定性称为热稳定性。
10.力学性能包括强度、塑性、硬度、韧性及疲劳强度等。
11.金属材料在加工及使用过程中所受的外力称为载荷。
12.载荷根据载荷作用性质的不同，可以分为静载荷、冲击载荷及疲劳载荷三种。
根据载荷作用方式不同，可分为拉伸载荷、压缩载荷、弯曲载荷、剪切载荷和扭转载荷。
13.金属材料受不同载荷作用而发生的几何形状和尺寸的变化称为变形。
13.金属在静载荷作用下，抵抗塑性变形或断裂的能力称为强度。
14.强度指标屈服点、抗拉强度15.塑性伸长率、断面收缩率16.材料抵抗其他更硬物体压入其表面的能力称为硬度。
17.硬度测试的方法很多，最常用的有布氏硬度测试法、洛氏硬度测试法和维氏硬度测试法三种。
18.金属材料抵抗冲击载荷作用而不被破坏的能力称为冲击韧性。
19.疲劳破坏有如下共同特点：（1）疲劳断裂是并没有明显的宏观塑性变形，断裂前没有预兆，而是突然破坏。
（2）引起疲劳断裂的应力很低，常常低于材料的屈服点应力。
（3）疲劳破坏的宏观断口由两部分组成，即疲劳裂纹的策源地及扩展区（光滑部分）和最后断裂区（粗糙部分）。
20.金属的疲劳极限受到很多因素的影响，如工作条件、表面状态、材料成分、组织及残余内应力等。
机械工程材料 第2版 第1章 金属机械性能
变形能力
塑性指标： A(断后伸长率)=Δl/l0 × 100% Z(断面收缩率)=Δ S / S 0 × 100%
§3、硬度
一、硬度定义 二、布氏硬度
表面局部变形抗力
试验机
F
直径D钢球,在一定压力F下压入试样, 压痕面积S,压痕直径d。
HBW = F =
S痕
2F
2
查表 由d → HBW塑变→局部塑变、断裂 应力<Re 应力=Re 应力> Re 应力> Rm
三、强度定义
变形、断裂抗力
强度指标： E＝应力／延伸率（刚度、弹性模量）、
应力
铸铁
铝合金
Re(屈服强度)、 Rm(抗拉强度)
Rp 0.2 (屈服强度).
o
延伸率
§2、塑性
应力–延伸率曲线
一、塑性定义
§4、韧性 （冲击韧性）
一、冲击试验
试验机
h1
冲击试样
h2
冲击试验原理
质量为m（kg)锤从h1 (m)高度自由落下，
试样被冲断后升至h2 (m)高度。
二、冲击韧性 KU=mgh1-mgh2
aK = mg (h1-h2)/s（J/cm2 ）
KU、aK表示冲击过程中试样吸收的能量
用于变形
三、冲击韧性定义
布氏硬度试验原理
布氏硬度动画
三、洛氏硬度
试验机
预载h0 主载h1 卸载h2 压入深度h＝h1－h2
HRC =（K-h）/0.002
（120度金刚石圆锥K = 0.2 ）
表示方法：60 HRC
洛氏硬度动画
布氏硬度与洛氏硬度特点比较 HBW： 软材、准确、厚材。 HRC：硬材、快速、薄材。
机械工程材料 第1章 金属的晶体结构
常见的化学键
离子键 共价键 分子键 金属键
化学键的特性决定材料的组织结构和性能
第一节 材料的化学键
1.金属键
金属正离子和自由电子之间的相互吸引力而使金属原子结合的方式。
金属特性：导电、导热性，塑性，强度，金属光泽。
金属键模型
正离子与自由电子之间的吸引力
第一节 材料的化学键
2. 结合力和结合能
双原子作用模型
第四节 合金的相结构
(2) 按固溶度 有限固溶体、无限固溶体
(3) 按相对分布 有序固溶体、无序固溶体
无序分布
偏聚分布
短程有序分布
第四节 合金的相结构
2、固溶体的性能
溶入溶质原子形成固溶体而使金属强度、硬度升高而塑性、 韧性下降的现象。——固溶强化 溶质原子含量↑，σb、HB↑，ψ、αk↓ 固溶强化效果：间隙固溶体＞置换固溶体。
可影响合金相的类型。
第四节 合金的相结构
1、固溶体——固态下组元间相互溶解而形成的相。 溶剂：原子分数多者，其晶格保持不变的组元。 溶质：原子分数少者。
溶剂
溶质
特点：所形成的固相晶体结构仍然保持溶剂晶格类型
第四节 合金的相结构
固溶体的分类：(1) 按溶质原子在晶格中的位置
置换固溶体 、间隙固溶体
x
第二节 材料晶体结构的概念
4、晶格特征参数
晶格常数：描述晶胞几何形状与大小的参数。如立方晶胞： 三棱边a、b、c； 三棱边夹角α、β、γ
晶胞所占原子数： 指一个晶胞所占的原子总数
配位数： 指晶体结构中与任何一个原子最近领且等距离的原子数目
致密度： 晶胞中原子所占体积与晶胞体积之比
其中配位数和致密度可衡量晶胞中原子排列的紧密程度
机械工程材料基本知识分析
任何机械零件或者工具，在使用过程中，往往要受到各种形式外力的作用。
如起重机上的钢索，受到悬吊物拉力的作用；柴油机上的连杆，在传递动力时，不仅受到拉力的作用，而且还受到冲击力的作用；轴类零件要受到弯矩、扭力的作用等等。
这就要求金属材料必须具有一种承受机械荷而不超过许可变形或者不破坏的能力。
这种能力就是材料的力学性能。
金属表现来的诸如弹性、强度、硬度、塑性和韧性等特征就是用来衡量金属材料材料在外力作用下表现出力学性能的指标。
1.1.1 强度强度是指金属材料在静载荷作用下反抗变形和断裂的能力。
强度指标普通用单位面积所承受的载荷即力表示，符号为σ，单位为MPa。
工程中常用的强度指标有屈服强度和抗拉强度。
屈服强度是指金属材料在外力作用下，产生屈服现象时的应力，或者开始浮现塑性变形时的最低应力值，用σ表示。
抗拉强度是指金属材料在拉力的作用下，被拉断前所能承受的最大应力值，用σ 表示。
对于大多数机械零件，工作时不允许产生塑性变形，所以屈服强度是零件强度设计的依据；对于因断裂而失效的零件，而用抗拉强度作为其强度设计的依据。
1.1.2 塑性塑性是指金属材料在外力作用下产生塑性变形而不断裂的能力。
工程中常用的塑性指标有伸长率和断面收缩率。
伸长率指试样拉断后的伸长量与原来长度之比的百分率，用符号6 表示。
断面收缩率指试样拉断后，断面缩小的面积与原来截面积之比，用表示。
伸长率和断面收缩率越大，其塑性越好；反之，塑性越差。
良好的塑性是金属材料进行压力加工的必要条件，也是保证机械零件工作安全，不发生蓦地脆断的必要条件。
1.1.3 硬度bs硬度是指材料表面反抗比它更硬的物体压入的能力。
硬度的测试方法不少， 生产中常用的硬度测试方法有布氏硬度测试法和洛氏硬度试验方法两种。
(一)布氏硬度试验法布氏硬度试验法是用向来径为 D 的淬火钢球或者硬质合金球作为压头，在载 荷 P 的作用下压入被测试金属表面，保持一定时间后卸载，测量金属表面形成 的压痕直径 d ，以压痕的单位面积所承受的平均压力作为被测金属的布氏硬度 值。
机械工程材料知识点汇总
1大学课程《机械工程材料》知识点汇总第一章金属的晶体结构与结晶一、解释下列名词过冷度：实际结晶温度与理论结晶温度之差称为过冷度。
自发形核：在一定条件下，从液态金属中直接产生，原子呈规则排列的结晶核心。
非自发形核：是液态金属依附在一些未溶颗粒表面所形成的晶核。
变质处理：在液态金属结晶前，特意加入某些难熔固态颗粒，造成大量可以成为非自发晶核 的固态质点，使结晶时的晶核数目大大增加，从而提局了形核率，细化晶粒，这 种处理方法即为变质处理。
变质剂：在浇注前所加入的难熔杂质称为变质剂。
二、常见的金属晶体结构有哪几种？答：常见金属晶体结构：体心立方晶格、面心立方晶格、密排六方晶格；五、实际晶体中的点缺陷，线缺陷和面缺陷对金属性能有何影响？答：如果金属中无晶体缺陷时，通过理论计算具有极高的强度，随着晶体中缺陷的增加，金 属的强度迅速下降，当缺陷增加到一定值后，金属的强度又随晶体缺陷的增加而增加。
因此，无论点缺陷，线缺陷和面缺陷都会造成晶格崎变，从而使晶体强度增加。
同时晶 体缺陷的存在还会增加金属的电阻，降低金属的抗腐蚀性能。
六、过冷度与冷却速度有何关系？它对金属结晶过程有何影响？对铸件晶粒大小有何影响？答：①冷却速度越大，则过冷度也越大。
②随着冷却速度的增大，则晶体内形核率和长大速 度都加快，加速结晶过程的进行，但当冷速达到一定值以后则结晶过程将减慢，因为这 时原子的扩散能力减弱。
③过冷度增大，AF 大，结晶驱动力大，形核率和长大速度都 大，且N 的增加比G 增加得快，提高了 N 与G 的比值，晶粒变细，但过冷度过大，对 晶粒细化不利，结晶发生困难。
7、金属结晶的基本规律是什么？晶核的形成率和成长率受到哪些因素的影响？答：①金属结晶的基本规律是形核和核长大。
②受到过冷度的影响，随着过冷度的增大，晶 核的形成率和成长率都增大，但形成率的增长比成长率的增长快；同时外来难熔杂质以及 振动和搅拌的方法也会增大形核率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1章机械工程材料基本知识1.1 金属材料的力学性能任何机械零件或工具，在使用过程中，往往要受到各种形式外力的作用。
如起重机上的钢索，受到悬吊物拉力的作用；柴油机上的连杆，在传递动力时，不仅受到拉力的作用，而且还受到冲击力的作用；轴类零件要受到弯矩、扭力的作用等等。
这就要求金属材料必须具有一种承受机械荷而不超过许可变形或不破坏的能力。
这种能力就是材料的力学性能。
金属表现来的诸如弹性、强度、硬度、塑性和韧性等特征就是用来衡量金属材料材料在外力作用下表现出力学性能的指标。
1.1.1 强度强度是指金属材料在静载荷作用下抵抗变形和断裂的能力。
强度指标一般用单位面积所承受的载荷即力表示，符号为σ，单位为MPa。
工程中常用的强度指标有屈服强度和抗拉强度。
屈服强度是指金属材料在外力作用下，产生屈服现象时的应力，或开始出现塑性变形时的最低应力值，用σs 表示。
抗拉强度是指金属材料在拉力的作用下，被拉断前所能承受的最大应力值，用σb表示。
对于大多数机械零件，工作时不允许产生塑性变形，所以屈服强度是零件强度设计的依据；对于因断裂而失效的零件，而用抗拉强度作为其强度设计的依据。
1.1.2 塑性塑性是指金属材料在外力作用下产生塑性变形而不断裂的能力。
工程中常用的塑性指标有伸长率和断面收缩率。
伸长率指试样拉断后的伸长量与原来长度之比的百分率，用符号δ表示。
断面收缩率指试样拉断后，断面缩小的面积与原来截面积之比，用 表示。
伸长率和断面收缩率越大，其塑性越好；反之，塑性越差。
良好的塑性是金属材料进行压力加工的必要条件，也是保证机械零件工作安全，不发生突然脆断的必要条件。
1.1.3 硬度硬度是指材料表面抵抗比它更硬的物体压入的能力。
硬度的测试方法很多，生产中常用的硬度测试方法有布氏硬度测试法和洛氏硬度试验方法两种。
（一）布氏硬度试验法布氏硬度试验法是用一直径为D的淬火钢球或硬质合金球作为压头，在载荷P的作用下压入被测试金属表面，保持一定时间后卸载，测量金属表面形成的压痕直径d，以压痕的单位面积所承受的平均压力作为被测金属的布氏硬度值。
布氏硬度指标有HBS和HBW，前者所用压头为淬火钢球，适用于布氏硬度值低于450的金属材料，如退火钢、正火钢、调质钢及铸铁、有色金属等；后者压头为硬质合金，适用于布氏硬度值为450~650的金属材料，如淬火钢等。
布氏硬度测试法，因压痕较大，故不宜测试成品件或薄片金属的硬度。
（二）洛氏硬度试验法洛氏硬度试验法是用一锥顶角为120°的金刚石圆锥体或直径为φ1.558mm （1/16英寸）的淬火钢球为压头，以一不定的载荷压入被测试金属材料表面，根据压痕深度可直接在洛氏硬度计的指示盘上读出硬度值。
常用的洛氏硬度指标有HRA、HRB和HRC三种。
采用120︒金刚石圆锥体为压头，施加压为600N时，用HRA表示。
其测量范围为60～85，适于测量合金、表面硬化钢及较薄零件。
采用φ1.588mm淬火钢球为压头，施加压力为1000N时，用HRC表示，其测量硬度值范围为25～100，适于测量有色金属、退火和正火钢及锻铁等。
采用120︒金刚石圆锥体为压头，施加压力为1500N时，用HRC表示，其测量硬度值范围为20～67，适于测量淬火钢、调质钢等。
洛氏硬度测试，操作迅速、简便，且压痕小不损伤工件表面，故适于成品检验。
硬度是材料的重要力学性能指标。
一般材料的硬度越高，其耐磨性越好。
材料的强度越高，塑性变形抗力越大，硬度值也越高。
1.1.4 冲击韧性金属材料抵抗冲击载荷的能力称为冲击韧性，用a k表示，单位为J/cm2。
冲击韧性常用一次摆锤冲击弯曲试验测定，即把被测材料做成标准冲击试样，用摆锤一次冲断，测出冲断试样所消耗的冲击A K，然后用试样缺口处单位截面积F上所消耗的冲击功a k表示冲击韧性。
a k值越大，则材料的韧性就越好。
a k值低的材料叫做脆性材料，a k值高的材料叫韧性材料。
很多零件，如齿轮、连杆等，工作时受到很大的冲击载荷，因此要用a k值高的材料制造。
铸铁的a k值很低，灰口铸铁a k值近于零，不能用来制造承受冲击载荷的零件。
1.2 常用金属材料金属材料来源丰富，并具有优良的使用性能和加工性能，是机械工程中应用最普遍的材料，常用以制造机械设备、工具、模具，并广泛应用于工程结构中。
金属材料大致可分为黑色金属两大类。
黑色金属通常指钢和铸铁；有色金属是指黑色以外的金属及其合金，如铜合金、铝及铝合金等。
1.2.1 钢钢分为碳素钢（简称碳钢）和合金两大类。
碳钢是指含碳量小于2.11%并含有少量硅、锰、硫、磷杂质的铁碳合金。
工业用碳钢的含碳量一般为0.05%～1.35%。
为了提高钢的力学性能、工艺性能或某些特殊性能（如耐腐蚀性、耐热性、耐磨性等），冶炼中有目的地加入一些合金元素（如Mn、Si、Cr、Ni、Mo、W、V、Ti等），这种钢称为合金钢。
（一）碳钢1．碳钢的分类碳钢的分类方法有多种，常见的有以下三种。
（1）按钢的含碳量多少分类分为三类：低碳钢，含碳量<0.25%；中碳钢，含碳量为0.25%～0.60%；高碳钢，含碳量>0.60%。
（2）按钢的质量（即按钢含有害元素S、P的多少）分类分为三类：普通碳素钢，钢中S、P含量分别≤0.055%和0.045%；优质碳素钢，钢中S、P含量均≤0.040%；高级碳素钢，钢中S、P含量分别≤0.030%和0.035%。
（3）按钢的用途分类分为两类：碳素结构钢，主要用于制造各种工程构件和机械零件；碳素工具钢，主要用于制造各种工具、量具和模具等。
2．碳钢牌号的表示方法（1）碳素结构钢碳素结构钢的牌号由屈服点“屈”字汉语拼音第一个字母Q、屈服点数值、质量等级符号（A、B、C、D）及脱氧方法符号（F、b、Z）等四部分按顺序组成。
其中质量等级按A、B、C、D顺序依次增高，F代表沸腾钢，b代表镇静钢，Z代表镇静钢等。
如Q235-A·F表示屈服强度为235Mpa的A 级沸腾碳素结构钢。
（2）优质碳素结构钢优质碳素结构钢的牌号用两位数字表示。
这两位数字代表钢中的平均含碳量的万分之几。
例如45钢，表示平均含碳量为0.45%的优质碳素结构钢。
08钢，表示平均含碳量为0.08%的优质碳素结构钢。
（3）碳素工具钢碳素工具钢的牌号是用碳字汉语拼音字头T和数字表示。
其数字表示钢的平均含碳量的千分之几。
若为高级优质，则在数字后面加“A”。
例如，T12钢，表示平均含碳量为1.2%的碳素工具钢。
T8钢，表示平均含碳量为0.8%的碳素工具钢。
T12A，表示平均含碳量为1.2%的高级优质碳素工具钢。
3．碳钢的用途举例Q195、Q215，用于铆钉、开口销等及冲压零件和焊接构件。
Q235、Q255，用于螺栓、螺母、拉杆、连杆及建筑、桥梁结构件。
Q275，用于强度较高转轴、心轴、齿轮等。
Q345，用于船舶、桥梁、车辆、大型钢结构。
08钢，含碳量低，塑性好，主要用于制造冷冲压零件。
10、20钢，常用于制造冲压件和焊接件。
也常用于制造渗碳件。
35、40、45、50钢属中碳钢，经热处理后可获得良好的综合力学性能，主要用制造齿轮、套筒、轴类零件等。
这几种钢在机械制造中应用非常广泛。
T7、T8钢，用于制造具有较高韧性的工具，如冲头、凿子等。
T9、T10、T11钢，用作要求中等韧性、高硬度的刃具，如钻头、丝锥、锯条等。
T12、T13钢，用于要求更高硬度、高耐磨性的锉刀、拉丝模具等。
（二）合金钢合金钢的分类方法有多种，常见的有以下两种。
（1）按用途分类分为三类：合金结构钢，用于制造各种性能要求更高的机械零件和工程构件；合金结构钢，用于制造各种性能要求更高的刃具、量具和模具；特殊性能钢，具有特殊物理和化学性能的钢，如不锈钢、耐热钢、耐磨钢等。
（2）铵合金元素总含量多少分类分为三类：低合金钢，合金元素总含量小于5%；中合金钢，合金元素总含量为5%～10%；高合金钢，合金元素总含量大于10%。
2．合金钢牌号的表示方法合金钢是按钢材的含碳量以及所含合金元素的种类和数量编号的。
①钢号首部是表示含碳量以及所含合金结构钢与碳素结构钢相同，以万分之一的碳作为单位，如首部数字为45，则表示平均含碳量为0.45%；合金工具钢以千分之一的碳作为单位，如首部数字为5，则表示平均含碳量为0.5%。
②在表示含碳量的数字后面，用元素的化学符号表示出所含的合金元素。
合金元素的含量以百分之几表示，当平均含量小于 1.5%时，只标明元素符号，不标含量。
如25Mn2V，表示平均含碳量为0.25%，含锰量约为2%，含钒量小于1.5%的合金结构钢。
又如9SiCr，表示平均含碳量为0.9%，含硅、铬都少于1.5%的合金工具钢。
③对于含碳量超过 1.0%的合金工具钢，则在牌号中不表示含碳量。
如CrWMn钢，表示含碳量大于1.0%并含有铬、钨、锰三种合金元素的合金工具钢。
但也有特例，高速钢的含碳量小于1.0%，牌号中也不表示含碳量。
如W18Cr4V 钢，其含碳量仅为0.7%～0.8%。
④特殊性能钢牌号中也不表示方法基本上与合金工具钢相同。
如2Cr13，表示平均含碳量为0.2%，含铬量约为13%的不锈钢。
⑤有些特殊用钢，则用专门的表示方法，如滚动轴承钢，其牌号以G表示，不标含碳量，铬的平均含量用千分之几表示。
如GCr15，表示含铬量为1.5%的滚动轴承钢。
⑥对于高级优质钢，在钢号末尾加一个“A”字，如38CrMoAIA。
3．合金钢的用途举例09MnNb、16Mn、15MnTi钢属低合金结构钢，用于制造桥梁、车辆、锅炉、油罐、建筑结构和化工容器等。
14MnVTiRe、14MnMoV、18MnNb、14CrMnMoVB钢用于制造大型船舶、重要桥梁、电站设备及锅炉、化工、石油等中高压容器。
20Cr、20MnV钢，适于制造渗碳小齿轮、小轴、活塞销等。
20CrMnTi钢，常用于制造汽车、拖拉机上的齿轮。
18Cr2Ni4WA、15CrMn2SiMo、20Cr2Ni4A钢，常用于制造大型渗碳齿轮和轴类件。
40MnB、40Cr、35CrMo、40CrMnMo钢，用于制造重要调质件，如主轴、曲轴、连连杆和齿轮等机械零件。
65Mn、60Si2Mn钢属弹簧钢，主要用于制造截面小于25mm的弹簧，如车箱板簧和机车板簧、扭杆簧等。
GCr15、GsiMnMoV钢属轴承钢，主要用于制造滚动轴承的内圈、外圈和滚动体，也可用于制造冷冲模、冷轧辊等。
CrWMn、CrMn、9Mn2V钢，用于制造测量工具，如卡尺、千分尺、量规、块规塞规等。
W18Cr4V、W6Mo5C4V2钢，用于制造高速切削的刃具，如钻头、铣刀、滚刀、拉刀、铰刀车刀等。
5CrMnMo、3Cr2W8V钢，属热模具钢，用于制造热锻模、热压模、压铸模等。
Cr12、Cr12MoV钢，属冷模具钢，用于制造冷冲模具、冷切剪刀具等。
