公路圆管涵技术交底
圆管涵施工技术交底
圆管涵施工技术交底
1.施工前准备工作
（1）施工前应对涵洞现场进行勘测，了解涵洞的具体情况。
（2）将施工现场清理干净，确保施工地面平整。
（3）根据涵洞的尺寸和形状，制定施工方案及施工图纸。
2.圆管涵施工技术
（1）定位、布线：根据涵洞的尺寸和形状，在现场进行圆管涵的定位和布线。
（2）开挖：根据涵洞的要求，在原地进行挖掘，并保持涵洞的外沿线清晰。
（3）铺底：在挖掘出的涵洞内铺设一层砂垫，并对其进行压实。
（4）安装圆管：将已准备好的圆管逐段安装到涵洞内，并进行固定。
（5）接头处理：在圆管的接口处进行水泥浆压实以及防渗处理。
（6）进行回填：在涵洞内将刚才挖出的土进行回填，按照设计要求进行压实。
（7）安装验收：进行圆管的安装验收，检查圆管的质量和安全等级要求是否合格。
（8）通水试验：在圆管施工完成后，在必要的情况下进行通水试验，确保圆管在承受水压方面的安全性。
3.施工安全注意事项
（1）在施工现场应设立明显的警示牌和标志，以防止行人误入危险区域。
（2）在施工过程中，应注意用电安全，保持工作现场的通风和照明。
（3）对于涵洞的现场勘测和设计应该尽可能地准确，并在施工过程中注意监测。
（4）对于涵洞的施工人员，应该进行必要的安全防护培训和现场指导，保障人员的关键部位的安全性。
圆管涵施工安全技术交底
引言：圆管涵是一种常见的道路交通工程结构，广泛用于河道、铁路、公路等工程中。
它具有承载能力强、结构稳定、使用寿命长等优点，因此在工程中应用广泛。
在圆管涵施工过程中，由于涉及到土方开挖、支护、管涵安装等一系列复杂的工艺，存在一定的安全风险。
为了确保圆管涵施工的安全性，必须进行技术交底，明确施工过程中的安全要求和措施。
本文将围绕圆管涵施工安全技术交底展开阐述，以期为相关从业人员提供参考。
概述：圆管涵施工涉及到土方开挖、支护、管涵安装等多个环节，因此在施工过程中存在土方坍塌、支护结构失稳、高空作业安全等一系列风险。
为了避免事故的发生，必须在施工前进行全面的技术交底，明确每个环节的安全要求和措施，提高从业人员的安全意识和施工技术水平。
正文内容：一、土方开挖阶段1.土方开挖前的评估和规划2.土方开挖的施工方法与注意事项3.土方开挖过程中的支撑与固结4.土方开挖施工中的安全预警和应急措施5.土方开挖后的清理和整理二、支护结构施工阶段1.支护结构的设计原则与要求2.支护结构材料的选择与验收3.支护结构的施工工艺与技术要点4.支护结构施工过程中的安全控制措施5.支护结构施工后的监测与维修管理三、管涵安装阶段1.管涵制作与检验2.管涵安装的准备工作与组织3.管涵安装的施工方法与操作要点4.管涵安装过程中的环境保护与安全控制5.管涵安装质量验收与记录管理四、高空作业安全阶段1.高空作业风险评估与管理2.高空作业人员的资质要求与培训3.高空作业中的安全防护设施与装备4.高空作业过程中的安全操作规程与要求5.高空作业事故的应急处理措施与救援方案五、安全总结与建议1.圆管涵施工安全的主要风险与控制要点2.各个施工环节中存在的安全隐患和应对措施3.安全监测与管理的重要性和措施4.圆管涵施工安全经验与教训的总结5.提升圆管涵施工安全水平的建议与展望总结：圆管涵施工安全技术交底是确保工程施工过程中的人员安全和质量安全的重要环节。

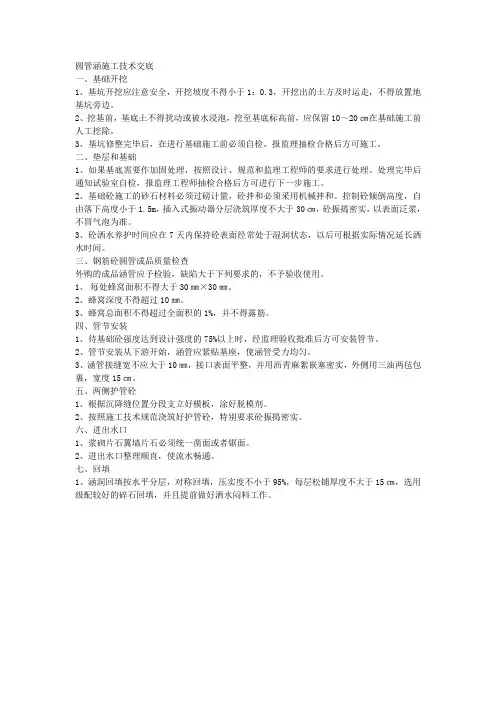

圆管涵施工技术交底及安全交底
一、基础开挖1、基坑开挖应注意安全，开挖坡度不得小于1：0.3，开挖出的土方及时运走，不得放置地基坑旁边。
2、挖基前，基底土不得扰动或被水浸泡，挖至基底标高前，应保留10～20㎝在基础施工前人工挖除。
3、基坑修整完毕后，在进行基础施工前必须自检，报监理抽检合格后方可施工。
二、垫层和基础1、如果基底需要作加固处理，按照设计、规范和监理工程师的要求进行处理。
处理完毕后通知试验室自检，报监理工程师抽检合格后方可进行下一步施工。
2、基础砼施工的砂石材料必须过磅计量，砼拌和必须采用机械拌和。
控制砼倾倒高度，自由落下高度小于1.5m，插入式振动器分层浇筑厚度不大于30㎝，砼振捣密实，以表面泛浆，不冒气泡为准。
3、砼洒水养护时间应在7天内保持砼表面经常处于湿润状态，以后可根据实际情况延长洒水时间。
三、钢筋砼圆管成品质量检查外购的成品涵管应予检验，缺陷大于下列要求的，不予验收使用。
1、每处蜂窝面积不得大于30㎜×30㎜。
2、蜂窝深度不得超过10㎜。
3、蜂窝总面积不得超过全面积的1%，并不得露筋。
四、管节安装1、待基础砼强度达到设计强度的75%以上时，经监理验收批准后方可安装管节。
2、管节安装从下游开始，涵管应紧贴基座，使涵管受力均匀。
3、涵管接缝宽不应大于10㎜，接口表面平整，并用沥青麻絮嵌塞密实，外侧用三油两毡包裹，宽度15㎝。
五、两侧护管砼1、根据沉降缝位置分段支立好模板，涂好脱模剂。
2、按照施工技术规范浇筑好护管砼，特别要求砼振捣密实。
六、进出水口1、浆砌片石翼墙片石必须统一凿面或者锯面。
2、进出水口整理顺直，使流水畅通。
七、回填1、涵洞回填按水平分层，对称回填，压实度不小于95%，每层松铺厚度不大于15㎝，选用级配较好的碎石回填，并且提前做好洒水闷料工作。
项目设专职安全员进行安全管理，做好安全生产和保卫工作，施工前组织员工进行安全生产教育，树立安全第一的思想。
1、基坑开挖时，施工人员不得站入机械作业范围内，基坑土应及时清运，禁止堆放在基坑坡顶。
圆管涵施工安全技术交底
圆管涵施工安全技术交底范本1：圆管涵施工安全技术交底1.前言本旨在详细介绍圆管涵施工的安全技术事项，以确保工程施工过程中的安全。
2.施工前准备2.1 圆管涵施工前需要对施工现场进行全面勘查，并定制详细的施工方案。
2.2 需要提前购买和配备好所需的施工材料和设备。
2.3 确保相关人员具备相关专业知识和技能，并进行相应的人员培训。
3.施工过程安全注意事项3.1 圆管涵施工中需要按照相关标准和规范操作，遵循安全操作流程。
3.2 施工现场应设置明显的警示标志，确保施工区域的安全。
3.3 工人应穿着符合安全要求的工作服和防护装备，以防止意外伤害。
3.4 操作过程中要注意避免施工材料和设备的损坏，确保施工质量。
4.应急预案4.1 制定完善的圆管涵施工应急预案，以应对各种可能发生的意外情况。
4.2 在施工现场设置易燃易爆物品和其他危险品的存放区域，并制定相应的储存管理规定。
5.监督与检查5.1 施工现场应设置专人负责安全监督和检查工作。
5.2 对施工过程中的安全隐患和问题及时进行整改和处理。
5.3 加强与相关部门的沟通和协调，确保施工过程中的安全。
6.本所涉及附件（待添加）7.本所涉及的法律名词及注释（待添加）范本2：圆管涵施工安全技术交底1.引言本旨在提供圆管涵施工的安全技术交底，详细介绍了施工过程中需要注意的事项，以确保施工安全。
2.施工前准备2.1 圆管涵施工前应充分了解施工现场的情况，并制定详细的施工方案。
2.2 购买所需的施工材料和设备，并进行充分的检查和准备工作。
2.3 确保参与施工的人员具备相关的专业知识和技能，进行相应的培训和考核。
3.施工过程安全注意事项3.1 施工过程中应按照相关标准和规范进行操作，确保施工质量。
3.2 在施工区域设置明显的警示标识，避免其他人员的误入。
3.3 施工人员应穿着符合安全要求的工作服和防护装备，确保人身安全。
3.4 操作过程中要注意保护施工材料和设备，防止其受损或遗失。
圆管涵施工技术交底
济阳县高标准基本农田建设第五标段圆管涵施工技术交底济阳县高标准基本农田建设第五标段项目部2023年12月20日济阳县高标准基本农田建设第五标段圆管涵施工技术交底根据图纸提供地质勘探资料，本标段有A-2型圆管涵3座、B-2型圆管涵1座，均为6m长。
设洞口砌筑，应业主及总监规定每座管涵圆管组合采用（4m圆管+2m圆管）的结构组成。
一、施工方案1、施工准备（1）测量放样，根据变更后的图纸在原地面准确放出涵洞的纵、横向轴线，并在施工范围之外作好引桩，以便随时进行校检，放出基础开挖边线的准确位置，检查原地面标高拟定基础的开挖深度。
（2）现场核对结构物位置，结构物设计与实际是否相符，如有出入，报请监理工程师，在项目调整后，重新进行测量放样。
（3）对各种原材料：水泥、砂、碎石、片石等检测合格后方可使用，拟定各部位混凝土配合比。
2、基坑开挖及基础砼施工开挖前先在基坑周边作好排水解决以防基坑积水，基坑按照设计基础宽度两侧加宽50cm进行开挖。
开挖时采用机械开挖人工配合进行施工，开挖过程中控制好开挖深度边挖边将废土运走，防止堆在基坑边上引起坑壁坍塌，挖至设计图纸规定的标高后，对基底进行平整、清理。
告知监理工程师及实验室对基底承载力进行检测。
当基底承载力低于设计的110Kpa时，应对基底进行深挖换填砂砾石解决，并报请监理工程师以拟定工程量。
再进行砂砾石层和管座基础施工（1）基础c20混凝土，压顶C25混凝土。
（2）管座基础模板安装：管基模板采用枕木模板，模板表面规定平整光滑，无坑洼。
基础立模时注意沉降缝保持一致，挂线立模拟定涵洞准确位置。
模板安装要牢固，接缝紧密、支撑可靠，保证模板位置尺寸符合图纸规定。
安装完毕后要对模板的位置尺寸进行复核，保证无误后方可进行下道工序。
（3）浇筑基础砼：浇筑前先检查设备能否满足规定，砼配合比按重量比进行控制，机械拌和，装载机运送，插入式振动器和平板振动器振捣，且集中人力、物力尽量缩短时间，保证施工过程不中断，浇完后检查表面平整度，同时派专人养护。
圆管涵施工技术交底
圆管涵施工技术交底一、施工方法及要求1、施工准备涵洞施工前应根据设计资料进行现场核对,场实际情况与设计不符,要及时把结果上报,以便在施工前做相应调整;施工前经现场测量定位后,实测原地面高程,用白灰撒上基础开挖线,以防机械开挖时轴线偏移;2、基础开挖基础开挖采用人工配合机械施工,现场测量定位后,先用挖掘机挖至设计标高以上处,预留30cm采用人工清底,以避免出现超挖现象,同时人工清底可以确保基底原状土不被扰动和控制基底平整度;基础开挖宽度按管基宽加每侧宽作业面控制,边坡坡度按1:;基底两侧各挖设一条排水沟,以防地表水过多浸泡基底,从而降低基底承载力;3、涵身施工基础开挖至设计标高后,经自检及监理工程师检查合格后,要及时进行涵洞基础的施工,以防基底暴露时间过长而影响地基承载力;若开挖至设计标高后,地质土质较差,其地基承载力小于时,要采取换土措施处理后方可进行基础施工,对于膨胀土地段,管底下砂砾垫层改为砂垫层,厚度为;砼采用现场机械拌合,管基砼分两次浇筑,先浇筑管底以下部分,要预留管壁厚度及安放管节坐浆砼2~3cm,待管节安放就位后,再浇筑管底以上部分,要保证新旧砼以及管基砼与管壁的有效结合;管节安放采用人工配合机械施工,在安放管节的同时,要根据管涵的全长,对管节进行合理的配置,同时要确保洞口端墙的位置准确;管节安装应顺流水坡坡度安装平顺,管道内不得遗留泥土等杂物;涵洞沉降缝在管节接缝处每6m设置一道,缝宽1cm,在施工管接头和防水层以及沉降缝时,要确保管身表面洁净,以防受污染而影响质量;4、洞口八字墙施工八字墙基础与墙身模板均采用组合钢模板,支撑采用普通钢管,在立模过程中应严格按施工图纸的几何尺寸和标高进行控制,基础与墙身混凝土要严格按配合比施工,捣固密实,严禁出现蜂窝、麻面现象;洞口铺砌的浆砌片石,要保证片石强度达到设计要求,砌筑时片石大面朝下,砂浆要填隙饱满;5、土方回填涵洞施工完毕后,当涵洞砌体砂浆或混凝土强度达到设计强度的75%时,即进行涵洞回填土;涵洞采用5%石灰土回填,涵洞顶上及涵身两侧在不小于两倍孔径范围内的填土必须水平分层、对称夯实,密实度要不小于95%;二、实际检测项目三、质量保证措施1、严格按公路桥涵施工技术规范JTJ041-2000和设计图纸要求施工;2、为确保工程质量,每道工序必须经自检和监理工程师检查合格后,方可进行下道工序施工;3、基础开挖要严禁超挖,开挖后要及时严格验槽、施工和回填封闭,以减少各种自然因素对基坑的不利影响;4、管道接口要平整,管缝要嵌塞密实,不得有间断、裂缝、漏水等现象;5、施工过程中,当洞顶覆土厚度小于时,严禁重型机械和车辆通过;四、安全保证措施1、施工作业人员要持证上岗,严格遵守施工规范,文明施工;2、严禁机械带病作业,超负荷运转、夜间施工要有足够的照明设备;3、工地电力设备,线路设专人电工管理,配电箱必须安装漏电保护器,并定期检查;五、环境保护措施１、施工期间,必须遵守国家和地方有关环境保护、控制环境污染的规定,采取必要的措施防止施工中的燃料、油、污水、废料和垃圾等有害物质对河流、池塘、水库、水渠和农田的污染,防治扬尘、汽油等物质对环境空气的污染,防治噪声对环境的污染,把施工对环境、空气和居民生活的影响降低到允许的范围内;２、生产、生活垃圾运到环保部门指定地点堆放,避免污染环境;３、做好当地水系的保护工作,涵洞及排水工程在施工时采取措施,严禁泥砂、泥浆流入河流、水塘;完工后,应及时疏通沟渠、河道;４、施工时被临时占据的河道,施工完毕后,必须立即进行清理,确保河水正常流通;５、施工便道适时洒水,减少粉尘污染;６、粉尘物料工程运输车辆尽量避免通过人口密集的村镇,如必须通过,则用帆布封闭车辆,防止灰尘污染;７、取土场、施工便道在工程施工完毕后,及时按设计要求整修、复耕、恢复植被;８、在村镇居民区等环境敏感区,噪声大的施工作业,应按规定的作业时间施工;六、附图1、施工工艺流程图。
圆管涵施工技术交底模板
钢筋混凝土圆管涵施工技术交底一、编制依据1、炎汝高速公路两阶段施工设计图纸。
2、《公路桥涵通用设计规范》(JTJD60—2004)o3、《公路工程质量检验评定标准》(JTGF80/1-2004)。
4、《公路桥涵地基与基础设计规范》(JTJD63—2007)o5、《公路桥涵施工技术规范》(JTJO41—2004)。
二、施工准备1、施工前首先根据设计图纸对各部尺寸和标高等进行全面复核，无误后方可施工放样。
如有异议，应及时与设计单位联系。
2、清理场地，原地面的树根、淤泥、腐植土予以清除。
3、改移便道，做好周边道路的平整夯实、灌渠改移及临时排水工作。
4、测量定位根据测量控制点，用全站仪定出涵身中心位置及纵横中心线，根据涵台中心桩、纵横向中心线确定涵台准确位置及开挖尺寸，用水准仪测量好高程，填好施工放样报验单报监理工程师批准后，方可开工。
5、原材料的各项试验齐备，并报监理工程师批准。
同时做好原材料的堆放，库存工作。
6、对进场设备进行调试；对参与施工的人员进行技术交底和安全培训。
三、施工方案1、基坑开挖采用机械开挖，人工整修。
为避免地面水冲塌基坑壁，开挖前在基坑顶边缘适当距离设立截水沟。
根据桥涵施工规范和实际地质情况，基坑开挖放坡坡率为1：0.5,开挖距基底设计标高20CnI时，停止开挖，用人工及时修整至设计标高及基坑设计尺寸。
基坑施工时间不可延续过长，切忌泡水。
2、地基处理基坑开挖到设计标高后，立即检测地基承载力，若达不到设计要求(不小于100KPa),需按设计规范要求对地基进行处理，本涵采用砂垫层进行处理。
厚度根据实际情况调整，施工时严格按照规范进行施工。
并报监理工程师批准。
3、基底验收当基坑按设计要求进行地基处理后，按规定报请监理工程师及质检人员及时验收。
验收内容包括：(1)、检查基底的平面位置、尺寸、高程是否符合设计规范要求。
⑵、检查基底容许承载力是否大于设计要求承载力(100Kpa)o(3)、检查基坑开挖和地基处理施工原始记录和试验资料。
圆管涵技术交底
圆管涵工程技术交底一、测量放样圆管涵在施工之前, 首先要通过测量放样来确定涵洞平面轴线位置、涵长以及施工宽度, 并用石灰放出边线。
二、地基处理在管座基础施工之前, 必须对基础地基进行处理。
进行基底的清理与整平, 夯实至符合设计要求。
三、基础浇筑管座C15混凝土基础分两次浇筑: 管下基础先浇一层, 管节安装后再浇筑管底以上部分的管座基础。
在管座基础浇筑之前, 也可先填10厘米左右的砂砾垫层, 用以增加基础的均匀性。
为适应地基的不均匀沉降, 管座基础应设置沉降缝。
岩石地基上也可不做基础而仅在圆管下铺一层垫层混凝土, 其厚度可在5厘米左右。
四、管节安装涵管一般采用预制件。
应待基础强度合格后方可进行管节安装。
管节安装, 应先在基础上标示出涵管的中心线, 并先安装进、出水口处的端部管节以控制涵管全长, 然后逐节安装中部管节。
并保持整体轴线不出现偏位。
各相邻管节应保持底面不出现错口, 安装时应用水平尺对接头处进行检查。
相邻管节的接缝宽度应不大于1～2厘米。
五、接缝处理为防止圆管接头漏水, 应对接缝处进行防水处理。
一般圆管涵采用平口接头, 其接缝通常先用热沥青浸透过的麻絮填塞, 然后用热沥青填充, 最后用涂满热沥青的油毛毡裹两层。
有条件的, 也可对管身段进行涂热沥青防水处理。
六、洞口砌筑圆管涵一般常采用端墙式洞口（也称为一字墙洞口）, 可用砌石或混凝土浇筑。
端墙式洞口一般在端墙外用锥坡与天然沟槽及路基相连接。
石料丰富的地区也可采用八字墙洞口。
为防止水流冲刷, 应对进口沟床及出口沟槽进行铺砌加固, 铺砌长度一般不小于1米, 水流流速较大时可延长铺砌或加深截水墙。
七、涵背回填涵背回填应从涵洞洞身两侧不小于2倍孔径范围内进行水平分层填筑、夯实。
填筑材料宜选用透水性好的砂砾。
八、圆管涵施工的质量要求圆管涵施工的整体质量要求是: 涵洞顺直、进出口平顺, 涵管无阻水现象；外观上要求帽石、一字墙或八字墙平直、无翘曲。
缙云县42省道及平黄公路XXX段改线工程技术交底记录。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5.1基础混凝土达到其强度的70%时，由测量人员放样出涵管轴线位置后，使用吊车吊装管节，人工配合的方式进行。
5.2安装时从下游开始，使接头向上游，每节涵管应紧贴于基座上，使管节受力均匀；所以管节应按正确的轴线和图纸所示坡度敷设。敷设时应保证内壁齐平，管内清洁无脏污，无多余的砂浆及其它杂物。
进度要求
质量标准
圆管涵的施工应符合《公路工程质量检验评定标准》（JTGF8-1-2012）中以下标准：
1、管座及涵管安装
基本要求
1.1涵管必须检查合格后方可安装。
1.2地基承载力必须满足设计要求（≥1000KPa），涵管与管座、垫层或地基紧密贴合，垫稳座实。
1.3接缝填料嵌填密实，接缝表面平整，无间断、裂缝、空鼓现象。
二、施工机具
挖掘机 发电机 自卸式运输车 吊车 平板震动夯
施工工艺流程
施工放样
基坑开挖
下部管基施工
钢筋砼圆管安装
钢筋砼圆管预制
上部管基施工
涵背回填
沉降缝处理
表3 钢筋砼圆管涵施工流程图பைடு நூலகம்
1、施工方法
测量放样
用全站仪准确的对圆管涵中桩及纵横轴线，以及内外边桩进行准确放样，并用白灰在地面上做出标志。利用水准点对原地面高程进行放样，确定开挖深度。线位设好后请监理工程师检测，符合要求后方可进行下一道工序。
施工技术交底通知单
单位工程名称：路基工程 编号：
工程项目
汝州市G207汝登交界至北环段道路改建工程
工程部位
K1+901
K3+276
接收班组或接收人
工程数量
K1+901（原涵长18m，左侧加宽10m，右侧加宽0m，进出口形式：接路基挡墙；孔径1孔1m；斜角角度90°）
K3+276（原涵长20m，左侧加宽5m，右侧加宽2m，进口形式：接路基挡墙，出口八字墙；斜角角度90°）
当混凝土倾落高度超过2m时，应通过溜槽进行混凝土浇筑。
混凝土采用插入式振捣器振捣，移动间距不应超过振动器作用半径的1.5倍，与侧模保持50-100mm的距离。振捣期间，避免振动时碰撞模板。每一个振动部位必须振动密实，避免过振和漏振，密实以砼停止下沉，不再冒出气泡，表面呈现平坦、泛浆为标准。每一处振动完毕后振动边徐徐提出振动棒。
3.3.1下部混凝土管座模板
模板宜优先采用胶合板和钢模板。
浇注混凝土之前，模板应涂刷脱模剂，外漏面混凝土米般的脱模剂应采用同一品种，不得使用废机油等油料，且不得污染钢筋及混凝土的施工缝处。
为防止模板移位和凸出，安装侧模板时应在基础模板外设立支撑固定。且在模板安装过程中，必须设置防倾覆设施。浇注混凝土中的拉杆，应按拉杆拔出或不拔出的要求，采取相应的措施。
浇筑前，模板内的杂物、积水和钢筋上的污垢应清理干净，模板经现场监理检验合格后方可进行混凝土浇筑。
垫层应先加以湿润，铺一层厚2~3cm的水泥砂浆，然后于水泥砂浆凝结前浇筑第一层混凝土。
浇筑混凝土前，应检查混凝土的均匀性和坍落度。在施工过程中，每工作班制作混凝土试件2组，在制作完后第二天进行脱模，并送至实验室进行标养。
模板安装完毕后，应对其平面位置、顶部标高、节点联系及纵横向稳定性进行检查，并在模板内侧制作标记以示混凝土浇注位置，签认后方可浇注混凝土。浇注时，发现模板有超过允许偏差变形值得可能时，应及时纠正。
3.3.2下部混凝土管座混凝土浇注
管座混凝土采用C20的混凝土浇注。混凝土的配合比应严格执行项目部颁发的有关文件。
2、基坑开挖
2.1基坑开挖前，首先要对圆管涵所在位置进行清表或清淤。地基处理的范围应至少宽出基础之外0.5m。便于施工中的检验校核，基坑开挖前应在纵横轴线上、边桩以外设控制桩，没侧两个。
2.2基坑开挖采用机械开挖，人工辅助方式。应避免超挖：机械开挖至距槽底设计标高10-20cm时，改用人工挖掘，修整至设计尺寸，不能扰动槽底及坡面原土层。基坑槽底采用平板震动夯夯实。确保基底标高误差满足设计规范要求。
2.3基坑开挖中，在坑底基础基础范围之外设置集水坑并沿坑底周围开挖排水沟，使水流入集水坑内，排出坑外。集水坑应设在上游，尺寸视渗水情况而定。
2.4当基坑有地下水时，地下水位以上部分可以放坡开挖，地下水位以下部分，若土质坍塌或水位在基坑底以上较深时，应加固开挖。
开挖清理完毕后，及时检测地基承载力，地基承载力不得低于0.2MPa，否则应采用碎石垫层或干拌混凝土桩进行地基处理，以满足设计要求。然后请监理工程师检验，满足设计规范要求方可进入下一道工序。
在浇筑过程中或浇注完成时，如砼表面泌水较多，须在不扰动已浇注砼的条件下，采取措施将水排除。
4、钢筋混凝土圆管制作（采用工厂预制管节）
4.1圆管采用管径1m，管节长度1m规格。
4.2管节断面应平整并与其轴线垂直。斜交管涵进出水口管节的外断面，应按斜交角度处理。
4.3管节内外侧表面应平直圆滑，如有蜂窝，每处面积不得大于30mmX30mm，其深度不得超过10mm；总面积不得超过全面积的1%并不得漏筋，蜂窝处应修补完善后方可使用。
3、下部管基施工
3.1基础放样
基坑开挖好后应重新放设涵洞的纵横轴线，同时用全站仪、钢尺对基础平面尺寸进行精确的细部放样。并用水准仪抄平，钉设水平桩，控制基底和基顶标高。
3.2垫层施工
基坑开挖好后，先进行垫层施工，垫层采用碎石垫层，承载力应满足规范要求。
3.3下部混凝土管座施工
混凝土管座分两次浇注，先浇注底下部分，注意预留管基厚度及安放管节座浆混凝土2~3cm，待安放管节以后再浇注管底以上部分。
5.3安装时应注意下列事项
5.3.1应注意按涵顶填土高度取用相应的管节。
5.3.2各管节应流水安装平顺，管节必须垫稳坐实，管道内不得遗留泥土等杂物。
5.3.3管节沉降缝与基础沉降缝的端面必须严格一致，不得有犬牙交错现象，非沉降缝的管节接缝，应尽量顶紧。
1.4每节管底坡度均不得出现反坡。
1.5管座沉降缝应与涵管接头平齐，无错位现象。
1.6实测项目
表2 管座及涵管安装实测项目
项次
检查项目
规定值或允许偏差
1
管座或垫层混凝土强度
20Mpa（规定值）
2
管座或垫层宽度、厚度
≥设计值
3
相邻管节底面错台（mm）
5
施工程序及操作要点
一、工程概况
本合同段内为线路改造工程，原管涵加长，为顺接左右两侧道路及农田排水沟，设单孔1m孔径和双孔1m孔径，涵管结构及管座尺寸见设计图纸。
