第4章—条件结构、顺序结构、公式节点和事件结构
49
4.4.4. 事件结构边框上弹出的快捷菜单：
书：P123
50
4.4.5. “编辑事件”对话框：
具体介绍详
选择器标签
书：P114 图6-15 增量按钮
减量按钮
分支选择器
在该分支下执行的 框图程序
条件结构有一个或多个子框图。每个子框图都是一个执行分支， 每一个执行分支都有自己的选择器标签。执行条件结构时，与接入分 9 支选择器数据相匹配的标签对应的框图得到执行。
与C语言Switch语句相比，LabVIEW的选择结构更加灵活。 分支选择器端子的值可以为以下四种：布尔型、整型、字符串型 或者枚举型。
20
4.1.5
条件结构应用举例
目的：求一个数的平方根，若该数≥0，计算该值平方根 并将计算结果输出；若该数＜0时,则用弹出式对话框报告 错误，同时输出错误代码“-999.99”。
应该如何写程序？
21
程序框图：
22
运行结果：
23
§4.2 顺序结构
在VI中，程序的运行是靠数据流来驱动的，利用数据流 机制可以实现很多顺序执行的功能。但是只有数据流控制的 顺序执行还不够，在某些复杂的情况下，需要更强的顺序执 行控制结构。引入了“顺序结构”的概念。
对于情况B：执行……
计算表达式值
……. 其他：执行……
...
语句1
语句2
语句n
语句n+1
表达式值= <常量表达式1> 时该开关合上，执行语句1
7
4.1.1 条件结构框图的创建：
创建：在函数选板编程结构中选择“条件结构”， 在程序框图上按住鼠标左键拖出条件结构框图，然 后将在该条件下执行的程序放入相应的条件结构框 图内。
35
公式节点的优点
使用算数功能函数实现
简单明了
使用公式节点计算方程式
36
4.3.1 公式节点的创建：
函数选板 ↓ 编程 ↓ 结构
37
添加输入输出端子
38
4.3.2 公式节点语法
公式节点中代码的语法与C语言非常接近，但是 只能实现基本的逻辑流程和运算，不能对文件或设备 进行操作或通信，没有输入输出语句。主要有以下几 种语句：
添加“顺序局部变量”的方法：
添加“顺序局部变量” 后
28
有三个帧的顺序结构局部变量
源帧
顺序结构的输出通道仅能有一个数据源
数据源能被后续所有帧使用，
但在源帧前面的帧中不能使用（为实心方框）
顺序结构对编写代码很有帮助，但是不能滥用！ 书本：P119
29
4.2.4 顺序结构应用举例
将一随机数发生器产生的数字（0-100之间的整数）与前面板输入 的整数（0-100之间）进行比较，计算当两个数匹配时所执行的次 数以及所耗时间。
上次课内容复习
在VI中，结构控制数据流执行。 While循环结构控制程序反复执行框内程序，直到满足其结束循 环的条件。
For循环控制框内程序段执行指定的次数, 循环次数由连接到计 数端口的值确定。
在循环边框可建立多个移位寄存器，使用移位寄存器可在循环体 的循环之间传递数据。For循环和While循环都可以使用移位寄 存器。 波形图表可以实时显示数据变化趋势，具有三种不同显示模式。
4
§4.1 条件结构（也叫Case结构）
“条件结构”是一种多分支程序控制结构， 类似于 C 语言的 switch 多分支选择结构。
switch(表达式) { case 常量表达式1 : 语句组1 ; case 常量表达式2 : 语句组2 ; … case 常量表达式n : 语句组n ; default : 语句组n+1 ; }
的输入值。
13
选择器标签可以按照 列表 和 范围 指定。
书：P115 图6-16
列表：项目之间用英 文逗号（,）隔开。 范围：用两个英文句 号（..）表示。
..-1：≤-1
7.. ：≥7
6,默认：当分支选择器端子的值为6以及其他未明确指出的数 字（此处为0,2,5） 1,3,4：当分支选择器端子的值为1或3或4时
重排之后
18
快捷菜单：将子框图程序交换至分支 A B C D
注意二者之区别
D
B
C
A
将当前分支内容与目标分支内容对换，其他分支内容不受影响。 快捷菜单：将子框图程序移位至分支
（书本上的版本为：“将程序框图转换为分支”）P115 A B C D
B
C
D
A
19
将当前分支内容移动到目标分支内容之后，其他分支内容按照 原来的顺序做出相应的移动。例子见书：P116图6-18
1）变量声明：float a;
2）赋值语句：a+=b;
3）条件语句：if语句；if…else…语句
4）循环语句：do…while语句；while语句；for语句
5）switch语句
可以对语句进行注释。注释方法为//或/*…*/
39
注意：
1.输入、输出端子不是以在公式节点的边框上的位置 来决定的。 ×左=输入；右=输出。 输出端子的边框线比输入端子粗。
4.1.4
数据的输入和输出通道
当由外部节点向结构框架连线时，在结构边框就创建了 输入通道，而当由框内节点与边框连线时，在结构边框 就建立了输出通道。
输出通道不正确连接 对所有Case分支来说对于输入通道的数据可以使用，也可以不 使用。 只要有一个分支提供输出数据，所有分支Case都必须与输出通 道连接。 当输出通道连接不正确时，为空心方框。连接正确时，为实心 方框。
45
为解决上述问题，LabVIEW提供了“事件结构”。
仅当事件发生时，程序才做出相应的响应，类似 于VC或VB编程中的事件。 通过事件结构： 1. 程序变得简单，降低CPU利用率； 2. 当多个事件发生时会形成事件队列，直到每个事
件对应的代码都被执行为止，因此不会有时间被
遗漏的情况。
46
4.4.2. 事件结构的创建：
A B C D
如上图，当且仅当A、B、C３个节点执行完，使得D节点的３个输入数据 都到达D节点后，D节点才执行。但要注意，这里并没有规定A、B、C３ 个节点的执行顺序。在LabVIEW中这种情况下，A、B、C的执行顺序是 不确定的。如果你需要对它们规定一个确定的顺序，那就需要使用 “顺 序结构”。
24
26
4.2.2 顺序结构的组成：
平铺式顺序结构：
第0帧 层叠式顺序结构： 减量按钮
第1帧
第2帧
选择器标签 增量按钮
当前为第0帧
27
4.2.3 层叠式顺序结构局部变量的创建
层叠式顺序结构有一种称为“顺序局部变量”的机制，用在 不同帧之间实现数据传递。而平铺式顺序结构由于各帧都是可见
的，无需借助“顺序局部变量”来传递数据。
5
break语句必不可少！
switch(表达式) { case 常量表达式1 : 语句组1 ; [break]; case 常量表达式2 : 语句组2 ; [break]; … case 常量表达式n : 语句组n ; [break]; default : 语句组n+1 ; }
6
对于情况A：执行……
任务如何进行分解？
30
任务分解：
❀产生0-100整数随机数，并与指定数相比较。 相等则停止，不等则继续循环。
产生0-100随机数
取整 比较是否相等
❀计算循环次数。上述两个问题可以用 While循环可以解决。 ❀计算耗费时间。我们面对的新问题，从 “函数”“编程”“定时”中去寻找答案。 31
事件结构
用以对用户操作作出响应和处理
2
12/32学时
第4章 条件结构、顺序结构、 公式节点和事件结构
授课内容包括书本P114-126： 6.2、条件结构
6.3、顺序结构
6.4、公式节点 6.5、事件结构
3
本次课的学习目标
1．学习条件结构、顺序结构、事件结构 和公式节点的基本概念。 2. 学习如何使用这三种结构和公式节点。
2.输入、输出端子的数量无限制，且可以在边框上随 意拖动。 3.输入、输出端子的名称必须与公式节点文本代码中 的输入、输出变量名称相同。
4.各输入端子之间名称不可相同；各输出端子之间名 称也不可相同；但是输入端子与输出端子之间名称可 以相同（但应尽量避免）。
40
注意：
5.公式节点文本代码中的每一个变量（包括中间变
14
课堂小练习： 选择器的标识值的设定： ❀ ❀ ❀ <10 10——20 >20
15
课堂小练习答案： 选择器的标识值的设定： ❀ ❀ ❀ <10 10——20 >20
..9
10..20 21..
16
4.1.3 条件结构边框上弹出的快捷菜单。（书：P115）
17
快捷菜单：重排分支
重排之前
对分支列表自动排序
12
注意:
在使用条件结构时，分支选择器端子的数据类型 必须与选择器标签中的数据类型相一致，否则程 序会报错，无法运行。 在 LabVIEW中，对于分支为整型的条件结构必
须包含处理超出范围值的默认分支（选择器标签
中必须包含“默认”项）；对于其它类型的条件
结构可设可不设，但必须明确地列出每一个可能
函数选板 ↓ 编程 ↓ 结构
47
4.4.3. 事件结构的组成：
选择器标签 事件超时
事件数据节点
48
选择器标签：标识当前显示的子框图所处理事件的事件源。 事件数据节点：为子框图提供所处理事件的相关数据。
类型：触发事件的类型
时间：触发时间 事件超时：接入超时时间（ms），超过超时时间将触发超时事 件。-1用不超时。 事件结构的组织方式是把多个子框图堆叠在一起，根据所发生 的事件的不同，每次只有一个子框图得到执行，并且该子框图 执行完后，事件结构随之退出。

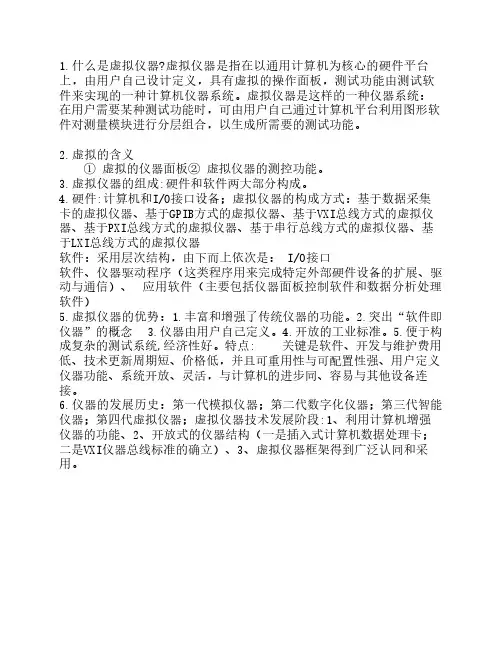

虚拟仪器复习整理
