苏科版九年级物理上册欧姆定律计算题专项练习(综合)
欧姆定律计算题专项练习（综合）
1、如图所示的电路中，电源电压若保持不变。
R 1=4Ω，R 3=6Ω。
⑴、如果开关S 1、S 2都断开时，电流表示数为0.6A ，那么电源电压多大？
⑵、如果开S 1、S 2都闭合时，电流表示数为2A ，那么R 2的阻值是多大？
2、如右图示，电源电压U 恒定，当开关S 闭合时，电流表的示数为1.2A ；当开关断开时，电流表的示数是0.4A ，电压表的示数为6V ，则两个灯泡的电阻分别是多大？
3、 如图，R 2阻值60Ω，R 的最大阻值为20Ω，电源电压不变，
求（1）当S 闭合时，P 移至a 端，电流表的示数为0.5A ，的示数为0.3A ，则电源电压和R 1的阻值各多少？ （2）当S 断开，滑片P 从a 端移至b 端，则电流表、电压表示数变化范围是多少？
A A 1 R 2
R 1 S
P R
a
b
4、如图所示，R 1=10Ω，滑动变阻器R 2的阻值变化范围是0～20Ω。
当滑片P 移至R 2的最左端时，电流表示数为0.6A 。
当滑片P 移至
R 2的最右端时，电流表和电压表的示数各是多少？
5、如图，P 从最右滑到最左，A 示数减少3/4，则R 1与R 2的最大值之比是 。
※6、如图电路，某同学在实验中记录了三只电表读数，分别为1.5；2.5；3，但不慎漏记单位，已知R 1=2Ω，请确定电源电压是 ，R 2的阻值为 Ω
7、甲、乙两个电阻分别标有“6Ω，0.5A ”、“10Ω，1A ”，若将它们串联起来，接在电路中，则电源电压最大是 。
若将它们并联起来，接在电路中，则电源电压最大是 ，，干路中的电流为 。
8、如图所示，电源电压不变，R 1=8Ω，R 2=12Ω，当S 1闭合、S 2断开，①、②都是电流表时，两表示数之比 ；S 1、S 2都闭合，①、②都是电压表，两表示数之比为 。
9、如图所示的电路中，A 1和A 2是两个完全相同的电流表，均有“0-0.6A ”、“0-3A ”两个量程，当开关S 闭合时，两表均有正常的示数，且指针偏转的角度相同，则R 1：R 2为（ ） A ，1：4 B ，4：1 C ，1：5 D ，5：1
10、在如图所示电路中，电源电压为3V ，且保持不变，R 1=10Ω，滑动变阻器的最大阻值是20Ω，在滑片P 从a 滑到b 的过程中，电流表、电压表示数变化范围（ ）
A ，0.1-0.3A ，1-3V
B ，0.1-0.3A ，3-1V
C ，0.3-0.1A ，3-1V
D ，0.3-0.1A ，
1-3V
5题 6题
8题
9题
※11、如图所示电路，滑动变阻器的滑片P在移动过程中，电
压表的示数变化范围是0-4V，电流表示数变化范围是0.5-1A。
求电阻R的阻值；滑动变阻器R0的最大值和电源电压U？
12、在如图所示的电路中，当滑动变阻器Rˊ上的滑片P滑到a端时，电流表的示数为0.8A；当P滑到b端时，电流表的示数为0.2A，电压表示数减少8.4V，若电源电压不变，则电阻R的值为（）
A，10.5ΩB，42ΩC，8.4ΩD，14Ω
13、如图所示的电路中，电源电压不变，当开关S闭合滑片P置于变阻器的b端时，电压表V1示数为12V，电流表示数为0.4A；当滑片P移至变阻器的中点时，电压表V2示数恰等于V1示数一半。
求：①变阻器最大阻值；②滑片由变阻器的b端移至中点过程中，灯泡电流变化了多少？
14、一次实验中，郝奇同学连接了如图所示的电路，电源电压为6V且保持不变，电阻R1=8
Ω，滑动变阻器R2的最大阻值为10Ω。
他所选用的电压表量程为0～3V，电流表量程为0～0.6A。
为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是( )
A．0～2ΩB．0～8ΩC．2Ω～8ΩD．8Ω～10ΩR1 R
2
15. 如图所示的电路中，当电源电压为8V 时，电压表的示数为2V ；当电源电压增至12V 时，电流表的示数为1A ，试求灯泡的电阻和定值电阻R 的阻值。
16，如图所示的电路，电源电压U=18V ，且保持不变，R 1=12Ω，R 2的规格“100Ω，0.5A ”，电流表量程0-0.6A ，电压表量程0-15V 。
求滑动变阻器R 2允许的取值范围？
17，有一待测电阻R ，阻值10Ω左右，给你器材有滑动变阻器“20Ω，0.5A ”、电压表、电流表、四节干电池、一个开关、和若干根导线。
①，按照电路图连接实物图。
②，在开关S 闭合前。
应将滑片P 置于 端。
※③，设电路中电源电压不变，当滑片P 移动时，电压表的最小示数是1V
，为了不损坏元 A V S L R
件，变阻器允许连入电路的最小电阻是5Ω，则电阻R的阻值是，电源电压
是。
初中物理试卷
灿若寒星制作。

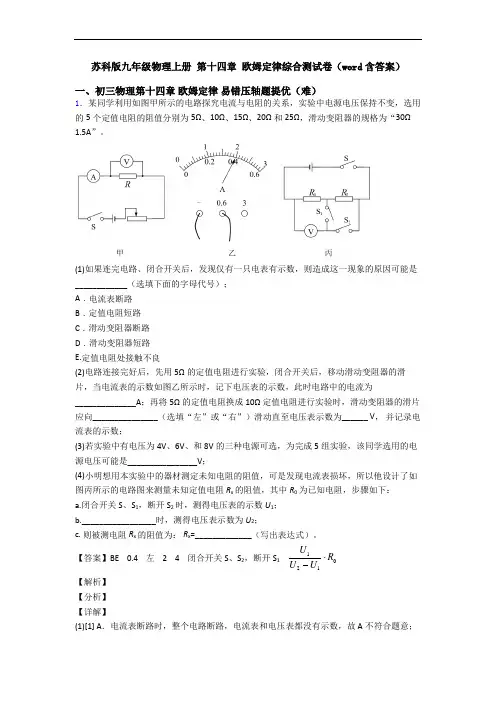

苏科版九年级物理上册 第十四章 欧姆定律综合测试卷(word含答案)
苏科版九年级物理上册第十四章欧姆定律综合测试卷（word含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．某同学利用如图甲所示的电路探究电流与电阻的关系，实验中电源电压保持不变，选用的5个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω和25Ω，滑动变阻器的规格为“30Ω1.5A”。
(1)如果连完电路、闭合开关后，发现仅有一只电表有示数，则造成这一现象的原因可能是____________（选填下面的字母代号）；A．电流表断路B．定值电阻短路C．滑动变阻器断路D．滑动变阻器短路E.定值电阻处接触不良(2)电路连接完好后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，当电流表的示数如图乙所示时，记下电压表的示数，此时电路中的电流为______________A；再将5Ω的定值电阻换成10Ω定值电阻进行实验时，滑动变阻器的滑片应向_______________（选填“左”或“右”）滑动直至电压表示数为______ V，并记录电流表的示数；(3)若实验中有电压为4V、6V、和8V的三种电源可选，为完成5组实验，该同学选用的电源电压可能是________________V；(4)小明想用本实验中的器材测定未知电阻的阻值，可是发现电流表损坏，所以他设计了如图丙所示的电路图来测量未知定值电阻R x的阻值，其中R0为已知电阻，步骤如下：a.闭合开关S、S1，断开S2时，测得电压表的示数U1；b._________________时，测得电压表示数为U2；c. 则被测电阻R x的阻值为：R x=_____________（写出表达式）。
【答案】BE 0.4 左 2 4 闭合开关S、S2，断开S11021URU U⋅-【解析】【分析】【详解】(1)[1] A．电流表断路时，整个电路断路，电流表和电压表都没有示数，故A不符合题意；B ．定值电阻短路电压表示数为0，只有滑动变阻器接入电路，所以电流表有示数，故B 符合题意；C ．滑动变阻器断路，整个电路断路，电流表和电压表都没有示数，故C 不符合题意；D ．滑动变阻器短路，只有定值电阻工作，电压表测量的是定值电阻的电压，电流表测量的是定值电阻的电流，两表都有示数，故D 不符合题意；E ．定值电阻处接触不良相当于定值电阻断路，这样电压表示数为电源电压，由于电压表电阻极大，电流表无示数，故E 符合题意。
2020-2021学年度苏科版九年级物理上册期末综合练习——14欧姆定律(计算)
14欧姆定律（计算）1．如图所示电路，电源电压U＝10V，定值电阻R0＝20Ω，当开关K1闭合、K2断开后，调节滑动变阻器使小灯泡正常发光，此时电流表读数I1=0.25A；保持滑动变阻器滑动触头的位置不变，再断开K1、闭合K2，电流表读数I2=0.20A。
求小灯泡的额定功率。
2．亮亮设计了一个用电压表的示数变化反映环境变化的电路，其电路原理图如图（甲）所示，其中，电源电压U=4V（恒定不变），电压表的量程为0～3V，R2是定值电阻，R2=300Ω，R1是热敏电阻，其阻值随温度变化的关系如图乙所示，闭合开关S后，求：（1）当环境温度为40℃时，电压表示数为多少？（2）当电压表示数为3V时，此时的环境温度为多少？（3）电压表两端电压不超过其最大量程，测此电路允许的最高温度为多少？3．如图甲所示电路，电源两端电压U不变，R1是定值电阻，R2是滑动变阻器。
当开关S 闭合后，改变滑动变阻器接入电路的电阻，其电流与电压的关系如图乙所示。
求：（1）请依据题中提供的信息，求滑动变阻器R2接入电路的最大阻值为多少欧？（2）请分析求出定值电阻R1的电阻值和电源两端电压？4．如图所示，电源的电压U=6V恒定不变，定值电阻R1=10Ω，滑动变阻器R2上标有“20Ω 1A”的字样。
（1）滑片P在a点时，电压表的示数是多少？（2）滑片P在a点时，电流表的示数是多少？（3）滑片P在中点时，电压表的示数是多少？5．在如图所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2的最大阻值为20Ω，电流表量程为0～0.6A，电压表量程为0～3V。
为保护电表，计算变阻器接入电路的阻值范围。
6．定值电阻R1标有“3V 10Ω”，R2标有“4V 20Ω”。
（1）若把两电阻串联起来接到电源上，则电源电压不能超过多少？（2）若把两电阻并联接到电源上，干路中的电流不能超过多少？7．如图所示，电源电压恒为6V，电阻R1为10Ω的定值电阻，当开关S闭合后，电压表的示数为4V．求：（1）电阻R1两端的电压是多少？（2）通过电阻R2的电流是多少？8．如图所示，电源两端电压U保持不变，电阻R1的阻值为3Ω，电阻R2的阻值为9Ω.当开关S闭合时，电压表示数为1.5V。

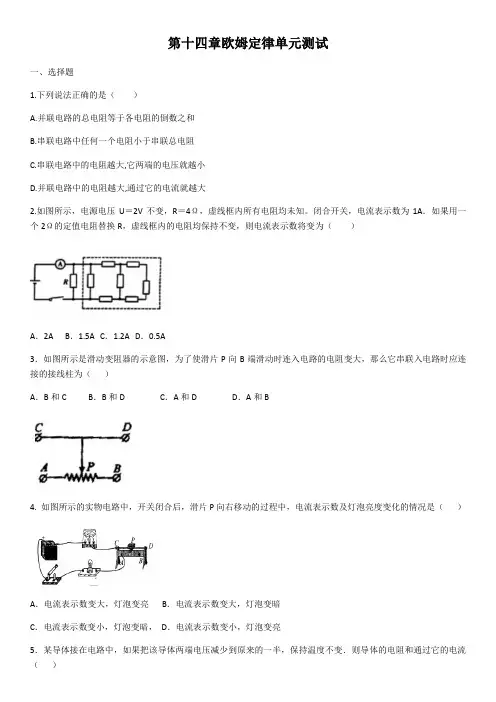

苏科版九年级上册物理第十四章欧姆定律单元测试(含答案)
第十四章欧姆定律单元测试一、选择题1.下列说法正确的是（）A.并联电路的总电阻等于各电阻的倒数之和B.串联电路中任何一个电阻小于串联总电阻C.串联电路中的电阻越大,它两端的电压就越小D.并联电路中的电阻越大,通过它的电流就越大2.如图所示，电源电压U＝2V不变，R＝4Ω，虚线框内所有电阻均未知。
闭合开关，电流表示数为1A．如果用一个2Ω的定值电阻替换R，虚线框内的电阻均保持不变，则电流表示数将变为（）A．2A B．1.5A C．1.2A D．0.5A3．如图所示是滑动变阻器的示意图，为了使滑片P向B端滑动时连入电路的电阻变大，那么它串联入电路时应连接的接线柱为（）A．B和C B．B和D C．A和D D．A和B4. 如图所示的实物电路中，开关闭合后，滑片P向右移动的过程中，电流表示数及灯泡亮度变化的情况是（）A．电流表示数变大，灯泡变亮B．电流表示数变大，灯泡变暗C．电流表示数变小，灯泡变暗，D．电流表示数变小，灯泡变亮5．某导体接在电路中，如果把该导体两端电压减少到原来的一半，保持温度不变．则导体的电阻和通过它的电流（）A．都减少到原来的一半B．都保持不变C．电阻不变，电流减小到原来的一半D．电阻不变，电流是原来的2倍6.如图所示,电源电压保持不变,闭合开关,调节变阻器,各电表示数变化情况是（）A.滑片向右移动,甲表示数变小,乙表示数变大B滑片向左移动,甲表示数变大,乙表示数变大C.滑片向左移动,甲表示数变大,乙表示数变小D.滑片向右移动,甲表示数变小,乙表示数不变7．如图是小明在探究电流与电阻关系的实验电路图，实验中将电阻R由20Ω换成10Ω的电阻后，下一步他将（）A．闭合开关，读出电流表和电压表的示数，并填入表格中B．闭合开关，将滑动变阻器的滑片向右移动到适当位置，使电压表的示数保持不变，读出电流表的示数，并填入表格中C．闭合开关，将滑动变阻器的滑片向左移动到适当位置，使电压表的示数保持不变，读出电流表的示数，并填入表格中D．以上步骤均不正确8．如图所示电路中，电源电压不变，R是定值电阻，当a、b两点接入10Ω的电阻时，通过定值电阻R的电流是0.5A；若a、b间改接20Ω的电阻，通过定值电阻R的电流（）A.等于0.25AB.小于0.25AC.大于0.25AD.无法判断9. 如图示电路中，电压U不变，滑动变阻器的总电阻R1是R2的3倍，当滑片P由B移到A时，电流表示数的变化及电压表示数变化范围是（）A电流表示数变小，电压表示数从U到3U/4B电流表示数不变，电压表示数从U到U/4C电流表示数不变，电压表示数不变D电流表示数变小，电压表示数从U到U/310．某同学在探究“电阻上的电流跟两端电压的关系”时，利用如图所示电路，在a、b两点间分别接入定值电阻R1，R2，R1＞R2，通过调节滑动变阻器测得了多组数据，并根据数据绘制了两个电阻的U﹣I关系图象，图中能正确反映两个电阻大小关系的是（）二、填空题11、滑动变阻器的原理是通过改变的电阻线的来改变电阻的大小，从而改变电路中或的大小。
14.3 欧姆定律同步练习 2022-2023学年苏科版物理九年级全一册
九年级物理同步练习14.3欧姆定律一、选择题1.下列说法中正确的是 （ ）A.电流跟电压成正比B.电流跟电阻成反比C.在导体的电阻一定时，导体中的电流跟导体两端的电压成正比D.在导体两端电压一定时，导体中的电流跟导体的电阻成正比2.关于电流跟电压和电阻的关系，下列说法正确的是（ ）A. 导体的电阻越大,通过导体的电流越小B. 导体的电阻越大,通过导体的电流越大C. 导体两端的电压越大,导体的电阻越大,通过导体的电流也越大D. 在导体两端的电压一定的情况下,导体的电阻越小,通过导体的电流越大3.下列图像中，能正确表示定值电阻上的电流与两端电压关系的是（ ）4.由欧姆定律公式R U I =变形得IU R =，对此，下列说法中正确的是（ ） A. 加在导体两端的电压越大，则导体的电阻越大B. 通过导体的电流越大，则导体的电阻越小C. 当导体两端的电压为零时，导体的电阻也为零D. 导体的电阻跟导体两端的电压和通过导体的电流无关5.从欧姆定律可以导出公式R=UI ，下列说法正确的是（ ）A ．当电压U 增大为原来的2倍时，电阻R 也增大为原来的2倍B ．当电流I 增大为原来的2倍时，电阻R 减小为原来的二分之一C ．既是导体两端的电压为零时，电阻也不为零D ．通过到头的电流为零，电阻也为零6.某同学在探究“电流与电压.电阻的关系”时，发现通过电阻a.b 的电流随电压变化情况如图所示，则下列结论与图像相符的是（ ）A ．两电阻阻值的关系是R a ＞R bB ．电压相同时，通过a 的电流较大C ．电流相同时，b 两端的电压较大D ．电阻一定时，电流随着电压的增大而减小7.对人体来说，一般情况下36V 以下的电压是安全的，通过人体的电流等于1mA 时会引起麻的感觉，通过人体的电流等于30mA 时有生命危险，根据以上数据，估算普遍人体电阻最接近于（ ）A ．1×102ΩB ．1×103ΩC ．1×104ΩD ．1×105Ω8.将一段电阻丝接在3V 的电源上，测得通过它的电流为0.3 A ，若把该电阻丝改接在另一个电源上时，测得通过它的电流为0.2 A，则此时的电源电压和该电阻丝的阻值分别为（）A．2V，15 Ω B．3V，10 Ω C．2V，10 Ω D．3V，15 Ω9.如图所示的电路中，电源电压为9V且保持不变，R1＝3 Ω，R2＝6 Ω．当开关S1.S2均闭合时，电流表的示数为（）A.1A B．2A C．3A D．4.5 A第9题第10题10.小明在医院看到一种输液警报器（如图甲），当管内药液流完时，电铃发声，报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图乙所示，则当闭合开关报警器工作时，分析正确的是（）A．输完药液时，电流表示数变小B．输完药液时，电压表示数变小C．未输完药液时，电铃不响是因为没有电流通过D．输完药液时，电铃响的原因是其两端电压变大，电铃正常工作11.甲.乙两地相距50km，在甲.乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲.乙两地检修员先后用相同的电源和电流表做成的测量仪（如图），进行了如下测量，将测量仪接入ab时，电流表的示数为0.3A，将测量仪接入cd时，电流表的示数为1.2A，则短路位置离甲地（）A．40km B．33.3km C．16.7km D．10km二、填空题12.某导体两端的电压为4V时，通过的电流为0.5A，则导体的电阻为Ω，当导体两端的电压为0V时，导体的电阻为Ω。

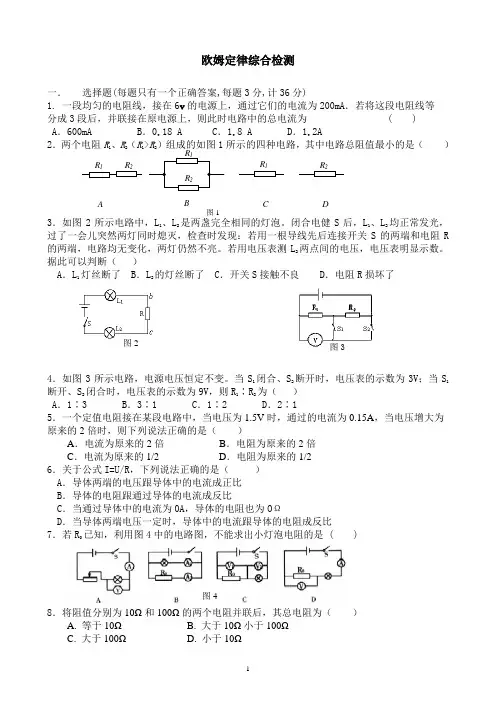

苏科版物理九年级上学期14章欧姆定律综合检测卷含答案
