交流浸水耐压试验要求
讲解交流耐压试验操作规范
讲解交流耐压试验操作规范讲解交流耐压试验操作规范1.安全技术措施1.1编写试验方案下列耐压试验应编写试验方案：a.35kV及以上的主变压器耐压试验；b.110kV及以上的GIS耐压试验；c.110kV及以上的电力电缆耐压试验；d.其他可能危及人身、系统和设备的耐压试验，或需要多方合作的耐压试验。
试验方案中应包含试验目的、试验标准依据、被试设备重要铭牌参数、试验条件、试验结线、操作步骤、安全措施及安全注意事项、组织分工、重要试验设备及仪器仪表清单。
试验方案应履行审批程序并在试验班组及工区分别存档。
1.2服装、绝缘鞋、绝缘垫试验人员应穿着长袖棉质工作服和绝缘鞋，戴安全帽，操作人应站在绝缘垫上。
绝缘垫等绝缘工具应经试验合格并在有效期内。
1.3围栏高压试验区四周应设置围栏，并在围栏上悬挂适当数量的“止步，高压不安全！”的标示牌，标示必须朝向围栏的外侧。
围栏与高压引线及试验设备带电部分必须有充足的安全距离。
加压时应设专人监护，被试设备两端不在同一地方时，另一端也应装设围栏并设专人看管。
1.4接地线试验变压器的金属外壳必须牢靠接地。
接地线应使用多股裸铜线或带透亮绝缘层的铜质软绞线，其截面应能充足试验要求，并不得小于4mm2、接地线与接地体应连接坚固，并接触良好，严禁缠绕。
严禁通过低压回路的中性线或水管接地。
1.5电源、电源掌控箱高压试验变压器的低压电源箱必须规范，应有符合要求的220V或380V交流电源，严禁一火一地的方式，电源端应连有合适的触电保护器。
电源掌控箱应装设有明显断开点的双极闸刀和过流掉闸装置。
连接电源时必须有人监护，并将电源盘或电源闸刀、电源线放至所需位置后再接通电源，严禁带电移动电源盘或移动电源闸刀。
1.6高压引线高压引线应尽量短，连接必须坚固，必须时用绝缘物支撑。
1.7电压测定高电压测量应在高压侧用分压器直接测量，交流耐压值以峰值/√2读数为准。
1.8电流测定在试验变压器尾部X头进行高压电流测量时，应接上符合要求的电流表，并并联上接地闸刀，只有在读数时才打开闸刀。
电气设备交流耐压试验注意事项及操作规范
一、试验注意事项1.必须在被试设备的非破坏性试验都合格后才能进行此项试验，如果有缺陷(例如受潮)，应排除缺陷后进行。
2.被试设备的绝缘表面应擦干净。
试验品放好后，用围栏围好。
各相做耐压试验时，其他两相要连好接地。
做试验需要2人操作，一人试验，一人监护，无关人员要撤离现场。
3.试验时，应控制升压速度，在1/3试验电压以前可以快一些，其后应以每秒钟3%的试验电压连续升到试验电压值。
4.试验前后应比较绝缘电阻、吸收比，不应有明显的变化。
5.应排除湿度、温度、表面脏污等影响。
二、操作规范1.试验前应了解被试设备的非破坏性试验项目是否合格，一般应在所有非破坏试验项目全部做完，且合格以后才做交流耐压试验，若有缺陷或异常，应在排除缺陷(如受潮时要干燥)或异常后再进行试验。
2.试验现场应围好遮栏，挂好标志牌，并派专人监视。
3.试验前先检查耐压设备是否完好，调整保护球隙，是其放电电压为试验电压的105-110%，连续试验三次，无明显差别。
并检查过流保护装置动作的可靠性。
4.根据试验接线图接好线后，应由专人检查，确认无误(包括引线对地距离、安全距离等)后方可准备加压。
5.加压前要检查调压器是否在“零位”，若在“零位”方可加压，而且要在高呼“加高压”后才能实施操作。
6.升压过程中应监视电压表及其他表计的变化，当升至0.5倍额定试验电压时，读取被试设备的电容电流；当升至额定电压时，开始计算时间，1min 时间到后缓慢降下电压。
7.对于升压速度，在1/3试验电压以下可以稍快一些，其后升压应均匀，约按每秒3%试验电压升压，或升至额定试验电压的时间为10～15s。
8.试验中若发现表针摆动或被试设备、试验设备发出异常响声、冒烟、冒火等，应立即降下电压，在高压侧挂上地线后，查明原因。
9.被试设备无明显规定者，一般耐压时间为1min，对绝缘棒等用具，耐压时间为5min，试验后应在挂上接地棒后触摸有关部位，应无发热现象。
10.试验电压值要认真确定，特别是发电机的耐压试验，一定要严格监督不要升高到规定值以上。
交流耐压试验安全操作规程
交流耐压试验安全操作规程1.概述本文档旨在阐述交流耐压试验的安全操作规程，以确保设备的正常使用和人员的安全。
在进行交流耐压试验前，应该详细了解相关知识，掌握必要的安全技能，以确保测试过程安全稳定。
2.设备准备在进行交流耐压试验前，需要对试验设备进行必要的检查、维护、校准工作，以确保设备的完好无损，保证测试结果的准确性。
- 检查仪器的电源和接地状况，确保连接正确可靠。
- 检查高压绝缘子、高压电缆、接头等是否存在损坏、老化等情况，必要时更换或维修。
- 进行漏电流、绝缘电阻等相关检查，确保测试仪器的准确性可靠。
3.测试前准备在进行交流耐压试验前，需要有关人员进行必要的安全培训，确保测试人员了解测试程序和安全事项，以及突发情况的应对方法。
- 保持测试区域的整洁，清除杂物，摆放测试设备和标识，确保通行畅裕。
- 确保测试人员全副装备，包括防护服（必要时要求戴上安全帽、护目镜等），接地线等设备。
- 对测试现场进行必要的标识和隔离，禁止任何未经授权人员进入测试区域。
- 严格按照测试程序执行，确保测试过程的安全稳定。
4.测试操作在进行交流耐压试验时，需要严格遵守以下规程，确保测试的安全稳定： - 严格按照测试程序进行操作，保持测试仪器正确参数的设置和相应的连接方式。
- 维持测试仪器参数的稳定，防止超负荷运行，确保设备安全。
- 在测试过程中监测测试仪器、测试设备、测试人员的状态，如发现任何不正常情况应立即停止测试。
- 在测试过程中不得进行其他非测试操作，不能将测试设备作为其他用途，以免影响测试结果和设备安全。
5.测试结束在交流耐压试验结束后，需要进行相关的操作，以确保测试设备的可靠性和安全，同时确保测试人员的安全稳定。
- 关闭测试设备和测试仪器的电源，拔掉电源插头，拉高电缆连接端，断开所有接线。
- 严格遵守设备的维护规范，清洁和保养测试设备。
- 对测试结果及时进行记录、整理和报告，如发现异常结果和问题应及时处理并报告主管部门。
交流耐压试验安全操作规程
交流耐压试验安全操作规程一、概述交流耐压试验是一种常见的电气设备测试方法，用于评估设备的耐电压和绝缘性能。
为了确保测试操作的安全性和正确性，制定一系列的安全操作规程是非常必要的。
本文将就交流耐压试验的安全操作规程进行详细的说明。
二、测试人员准备1. 测试人员应具备相关电气和安全知识，并经过相关培训和资格认证。
2. 确保测试人员了解测试设备的基本原理、操作方法和安全事项。
3. 使用合格的个人防护装备，包括绝缘手套、绝缘靴、绝缘护目镜等，确保测试人员的人身安全。
三、测试设备准备1. 确保测试设备处于正常工作状态，没有明显的故障或损坏。
2. 进行相关的接地和绝缘测试，确保测试设备的接地和绝缘状态符合要求。
3. 检查测试设备的电源线、控制线等连接是否牢固可靠，并进行可靠性测试。
四、测试前准备1. 对待测设备进行检查，确保设备的外观无损坏、无明显老化或异物。
2. 确保设备的电源和开关处于关闭状态，并拔掉设备的电源线。
3. 清除设备周围的杂物和易燃物，保持测试现场整洁。
五、测试操作1. 测试前应向测试人员说明测试项目、测试参数和所需要的操作步骤。
2. 确认测试设备的电源和开关处于关闭状态，并拔掉设备的电源线。
3. 将待测设备与测试设备连接好，确保连接头牢固可靠，并进行连接可靠性测试。
4. 将测试设备的电源线连接到稳定可靠的电源上，并进行电源供电测试。
5. 在进行测试之前，应先进行设备的预充电，将电压缓慢上升至预定的测试电压。
6. 在测试过程中，严禁触碰设备的高压部分，尽量避免接近设备的高压区域。
7. 在测试过程中，注意观察设备的运行状态和测试参数的变化，并做好相应记录。
8. 在测试结束后，先将设备的电源关闭，并拔掉设备的电源线，然后再解除待测设备与测试设备的连接。
六、测试后处理1. 将测试设备进行检查和清洁，确保设备的电源线、控制线等连接正常并无损坏。
2. 对测试结果进行分析和评估，确保测试的数据和评估结果准确可靠。
交流耐压试验安全操作规程模版（三篇）

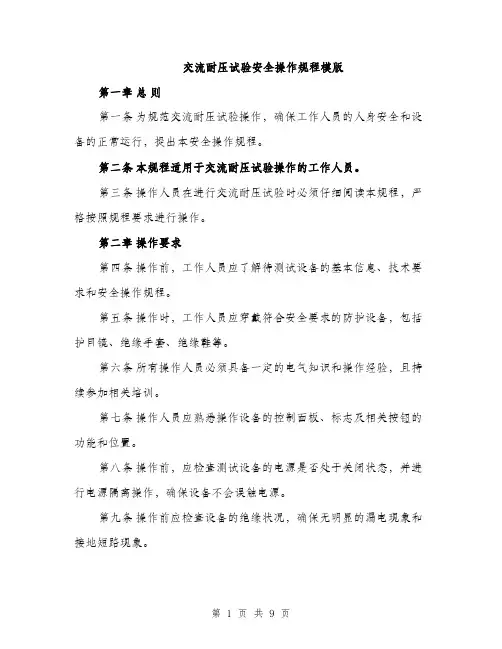

交流耐压试验安全操作规程模版第一章总则第一条为规范交流耐压试验操作，确保工作人员的人身安全和设备的正常运行，提出本安全操作规程。
第二条本规程适用于交流耐压试验操作的工作人员。
第三条操作人员在进行交流耐压试验时必须仔细阅读本规程，严格按照规程要求进行操作。
第二章操作要求第四条操作前，工作人员应了解待测试设备的基本信息、技术要求和安全操作规程。
第五条操作时，工作人员应穿戴符合安全要求的防护设备，包括护目镜、绝缘手套、绝缘鞋等。
第六条所有操作人员必须具备一定的电气知识和操作经验，且持续参加相关培训。
第七条操作人员应熟悉操作设备的控制面板、标志及相关按钮的功能和位置。
第八条操作前，应检查测试设备的电源是否处于关闭状态，并进行电源隔离操作，确保设备不会误触电源。
第九条操作前应检查设备的绝缘状况，确保无明显的漏电现象和接地短路现象。
第十条操作时，操作人员应按照正确的操作步骤进行操作，严禁随意更改设备工作参数。
第三章安全操作措施第十一条在操作过程中严禁吸烟、乱扔杂物、饮食和喧哗等影响操作安全的行为。
第十二条操作人员应保持清醒的工作状态，不得在疲劳、醉酒、服用药物或患病状态下操作设备。
第十三条操作人员应将手机等与工作无关的私人物品放置在指定的存放处，以免干扰操作。
第十四条操作前应将工作区域内的杂物清理干净，确保操作区域整洁，避免意外伤害。
第十五条操作人员应遵守设备的额定电压、电流等操作要求，不得超限操作。
第十六条操作人员禁止在设备上跳跃、攀爬或垫高，以免发生坠落事故。
第十七条在操作过程中发现设备异常情况应立即停止操作，并向工作负责人报告。
第十八条在设备故障或停电时，操作人员应及时采取应急措施，确保自身安全。
第十九条操作结束后，应关闭设备电源，并进行电源隔离操作，清理操作区域杂物，确保设备安全。
第四章紧急情况处置第二十条在发生紧急情况时，操作人员应立即停止操作，并按照应急预案进行处置。
第二十一条在发生电气火灾时，应迅速切断电源，使用灭火器进行灭火，同时进行报警和疏散。
交流耐压试验
交流耐压试验1.概述交流耐压试验是对电气设备绝缘外加交流试验电压，该试验电压比设备的额定工作电压要高，并持续一定的时间(一般为1min)。
交流耐压试验是一种最符合电气设备的实际运行条件的试验，是避免发生绝缘事故的一项重要的手段。
因此，交流耐压试验是各项绝缘试验中具有决定性意义的试验。
但是，交流耐压试验也有缺点，它是一种破坏性的试验；同时，在试验电压下会引起绝缘内部的累积效应。
因此，对试验电压值的选择是十分慎重的，对于同一设备的新旧程度和不同的设备所取的数值都是不同的，在我国的《电力设备预防性试验规程》和《电气设备交接试验规程》中已作了有关的规定，在国外也有各种标准，进口设备在制造厂的说明书中也往往给出试验电压的标准和数值。
交流耐压试验可以分为下列几种：(1)交流工频耐压试验；(2)(HHZ试验；(3)冲击波耐压试验；(4)倍频感应电位试验和操作波试验；(5)局部放电试验。
其中用得最为普遍的是交流工频耐压试验。
2.交流工频耐压试验下图中给了交流工频耐压试验的接线图。
在图中接于测量线圈P1P2的电压表属于低压侧测量，可以通过变比换算到高压侧。
而接于C1C2之间电压表属于高压侧测量，这是现场常用的方法，它可以避免由于容性电流而使被试设备端电压升高所带来的影响。
S1、S2-开关；FU-熔断器；T1-调压器；T2■试验变压器；KM-过流继电器；P1、P2-测量线圈；R1-保护电阻；R2-球隙保护电阻；G-保护球隙；C1,C2-电容分压器；CX-被试绝缘3.影响因素和分析判断3.1影响因素(1)必须在被试设备的非破坏性试验都合格后才能进行此项试验，如果有缺陷(例如受潮)，应排除缺陷后进行。
(2)被试设备的绝缘表面应擦干净，对多油设备应使油静止一定的时间。
如3-10kV变压器应静止5-6h o(3)应控制升压速度，在1/3试验电压以前可以快一些，其后应以每秒钟3%的试验电压连续升到试验电压值。
(4)试验前后应比较绝缘电阻、吸收比，不应有明显的变化。
最新整理交流耐压试验安全操作规程.docx
最新整理交流耐压试验安全操作规程
1.试品做系统耐压试验，须在其他非破坏性试验、绝缘油耐压试验合格后进行。
2.试验用的电源应尽量采用正弦波。
3.大容量的试品，做交流耐压试验前，应考虑所用试验变压器及试验电源的容量。
4.电气设备做交流耐压时，设备和表计的选择及现场布置和线路连接应正确无误，高压部分需保持足够的安全距离，通电前做全面检查。
5.试验时，试品和试验设备应妥善接地。
6.被试品表面应清洁、干燥，安置状况应符合实际使用情况。
7.变压器、发电机等贵重设备，在试验电压升至40%以后，必须均匀升压(约为每秒3%)。
8.操作步骤
a.根据接线图接线后，经检查确认无误后，方可送电试验。
b.试验前应认真检查所配限流电阻是否符合规定，调压器是否在零位，电压表量程是否适用。
c.连接好试验变压器与被试品的连线后合上电源刀闸，开始试验。
d.当升压到试验电压值后，开始计算时间，并读取试验电压与电容电流值。
1min后迅速均匀降压到零，拉开电源刀闸。
e.在升压和耐压过程中，如发现电压表指针摆动很大，毫安表的指针急剧地增加，有冒烟及绝缘烧焦现象，被试品发生不正常的响声等，应立即拉开电源刀闸，停止试验，查明原因。
交流耐压试验操作及注意事项
交流耐压试验操作及注意事项⑴进行交流耐压试验前，必须检查其他试验项目是否合格。
若有不合格者，应查明原因并消除后才能进行交流耐压试验。
⑵试验设备和仪表的选择要适当，现场布置要合理，线路连接应正确可靠。
试品和仪器应妥善接地，高压部分对地要保持足够的安全距离，通电前应作全面检查。
⑶正式试验前，先不接被试品空升一次电压，检查试验设备和接线是否完好、正确，仪表指示是否正常。
然后调整球隙放电电压，使其为试验电压的1.15-1.2倍，然后将电压升到试验电压，持续一分钟，再将电压降到零，断开电源。
⑷被试品应符合使用情况。
如断路器套管试验时，其下部应浸在油中，且绝缘油应在静止状态下，才能加压试验。
对任何被试品，在交流耐压前后均应测量绝缘电阻。
⑸接上被试品，检查调压器是否在零位，然后合上电源开始缓慢升压，在升压过程中应密切监视仪表、高压回路和被试品是否有异常现象。
如有异常现象时，应立即降压并断开电源，查明原因并采取相应消除措施。
当电压升到试验电压时，开始计时并读取试验电压和电容电流。
1min时间到后，迅速而均匀将电压降到零，断开电源。
将试验设备充分放电。
⑹升压速度：对于瓷绝缘、断路器等类设备不作规定，对于发电机、变压器等重要设备在到达试验电压40%前升压速度不作规定，其后升压速度必须均匀，约为每秒3%试验电压。
⑺在试验中要避免产生电压谐振，以免产生较高的过电压，使被试品击穿。
在升压过程中，如果发现电压稍微升高，电流便急剧增加的情况，这说明产生电压谐振。
当试验回路参数满足下式时，就可以避免产生电压谐振。
9103.18X BTC X 式中X C ：被试品电容量，μμF 。
BT X ：归算到高压侧试验变压器及调压器的漏抗之和，Ω。
⑻高压试验回路限流电阻R 1和球隙电阻R 2的选择①高压试验回路限流电阻R 1是限制被试品击穿时的短路电流，防止故障扩大和减少试验变压器绕组损伤。
是用玻璃或有机玻璃管制的水电阻：一般可按0.5~1Ω/V 来考虑，长度可按150kV/m 考虑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交流浸水耐压试验要求
根据《煤矿井下安装、运行、维修、管理工作细则》和《煤矿电气试验规程》规定，检修后的橡套电缆必须进行浸水耐压试验。
试验时要将电缆两端露出水面，其余部分浸入水中1小时后进行，然后将一根芯线接试验电源，其余芯线短路接地。
做耐压试验时，对不同电压等级的橡套电缆，应采用交流50HZ、2倍额定电压加1KV的试验电压或2.5倍试验电压进行试验（取高值试验，见下表），耐压时间为5分钟。
若电缆不被击穿即为耐压试验合格。
试验后再用按规定等级的兆欧表测定绝缘电阻（1140V及以下电缆用1KV兆欧表，1140V以上电缆用2.5KV兆欧表），若与试验前无明显变化即可。
