使用CAM350拼板allegro的gerber文件
CAM350导入Gerber文件的操作方法
CAM350导入Gerber文件的操作方法在CAM350 中，数据的读入有两种方式（注：数据必须为Gerber 格式的数据），一种为自动输入（AutoImport ）另一种为手工输入（Manual Import）.自动输入（AutoImport ）：选择此方式，操作前须为Gerber 的所有有关文件存放好在一个目录中。
在读入时，程式会自动载入所有数据和D 码文件，非常方便。
（我主要以这种方式为主）手工输入（Manual Import）：此方式，须手工选择要输入的文件数据，不太方便。
自动输入：加载GERBER 文件1. 在CAM350 中，读入GERBER 文件的方法有两种：分别为：自动载入和手工载入说明其操作（特点：方便。
因在CAM350 V6 中普遍的D 码其都能自动识别载入）。
首先：自动读入一个GERBER 文件，操作：File->Import->AutoImport，如图[1]如果使用CAM350 的AutoImport 功能输入RS-274X 格式的gerber file，操作如下：选择CAM Editor 中的AutoImport 选项。
2. 选择文件所在目录（注：载入时，最好为其相关文件建立一个独立的目录。
这样的作用是方便文件的读入）首先选择单位：English(英制)、Metric（公制）一般为英制。
然后：按下Next 进行GERBER 文件的读入（注：若你的D 码非RS-274-X 格式时，请不要选择Finsh）选择gerber file放置的文件夹需要注意，要输入的所有gerber file 必须放在同一文件夹中，不能同时有不相关文件在这一文件夹中，才能正确读取这一文件夹中的gerber file。
3．按下“Finish“出现如图：将会列出此文件的D 码类型和光栅格式。
确定后，按下Finsh 完成。
设置方法如下：在AutoImport 对话框中，设置读入的格式即可（注：这里可进行多次设置，以得到正确的格式多数的PADS 都是用2:3 英制或2:4 英制的。
在allegro中出gerber文件和CAM350中导入
在allegro中出gerber文件和CAM350中导入cuijianw 适用范围：Cadence Allegro 15.2Mentor CAM350 8.7正文：准备工作：为了保证出片的正确性，需要在设计PCB文件之前对一些系统参数进行设置，该设置包括画图的精度，图片的尺寸，动态铺铜的格式。
◆设置画图的精度。
在allegro中打开Setup->Drawing Size菜单，调出设置对话框，如图1。
图1在对话框中确定User Units选择Mils，阿Accuracy选择0，其他根据你的尺寸自行定义。
设置完成选择OK按钮，使配置生效。
◆设置动态铺铜参数。
在Allegro中打开Shape->Global Dynamic Params菜单，如图2。
图2打开V oid controls选项卡。
如图3。
图3选择Artwork format和你的出片格式一致，我一般出Gerber 6x00格式的底片，所以我这里设置的是Gerber 6x00。
出片设置在Allegro中出gerber文件需要提前设置每个底片包含的层。
该设置位于Manufacture->Artwork菜单中。
如图4。
图4首先设置General Parameters选项卡，如图5。
图5在这里面，一般Device type选择Gerber 6x00，也就是RS274D格式；Format选择Inter places为5，Decimal places为3；Output options中，Use ‘G’ codes选项是可选的，对于比较新的制板机，该选项可以不选择；Output units一般选择Inches，使用英制单位。
其他默认即可。
然后开始设置每个底片包含的层。
打开Film Control选项卡，如图6。
图6在A vailable films中设置底片。
默认情况下系统只有TOP和BOTTOM两个底片。
我们需要增加。
在底片上单击右键，弹出菜单，如图7。
CAM350拼版过程
cam350拼板过程准备好拼板的gerber文件，top,bottom,top silk screen,bottom silk screen,top solder mask,bot tom solder mask,钻孔层，机械层共8层。
暂定不接受top和bottom的paste mask.首先，file->import->auto import->[选择gerber文件夹]->next->finish.(原文件名:导入.jpg)引用图片(原文件名:导入2.jpg)引用图片(原文件名:导入结果图.jpg)引用图片接下来：file->save as[保存为.cam文件](原文件名:saveas.jpg)引用图片同上，把所有要拼的板子都转为.cam格式。
接下来打开一个.cam文件。
再导入接下来的.cam文件。
file->merge->[打开要合并的.cam文件](原文件名:选择merge文件.jpg)引用图片之后，回到cam editor，导出gerber文件和机械层来【用来分割板子】。
file->export->gerber data新的gerber会附在光标上，选择合适的点放置。
放置完成后显示为一个图框。
接下来要打散它。
edit->change->explode->all->[选择图框]->OK.(原文件名:选择刚导入线框.jpg)引用图片将其打散。
(原文件名:显示出来.jpg)引用图片按照上面的方法导入全部的要拼板文件【.cam格式】，排列好相对位置和之间的距离【因为要用2mm铣刀分割，间距最少为2mm】。
最后完成之后，把相同层合并到一层上面。
[除了要移动的层全部关闭] edit->move->【在工具栏选择move to layer,选择要移动到的层】->ok.[自己拼板就到这一步就ok了]之后进入panel editor设定所拼大板尺寸，及其它细节。

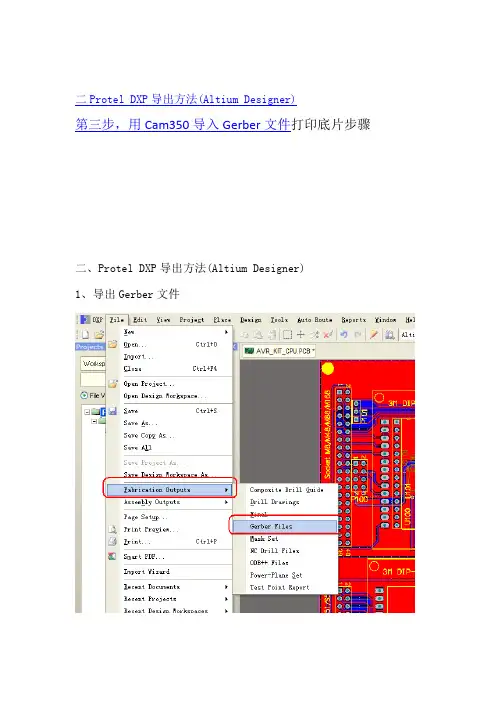

Protel导出Gerber数据的过程和CAM350打印底片步骤
二Protel DXP导出方法(Altium Designer)第三步，用Cam350导入Gerber文件打印底片步骤二、Protel DXP导出方法(Altium Designer)1、导出Gerber文件选择输出文件精度最高确定包含以上３个层确定选择相对坐标，点击OK,将在PCB文件所在目录或目录下的Project Outputs文件夹里生成所需的Gerber文件1、导出NC Drill钻孔文件选择输出文件精度最高，确定选相对坐标，与生成Gerber文件时保持一致确定选择相对坐标，点击OK,将在PCB文件所在目录或目录下的Project Outputs文件夹里生成所需的NC Drill文件(*.TXT文件)第三步，用Cam350导入Gerber文件。
点1找到文件,选文件类型点OK是和否都行第三步，选择所需打印的层。
点ADD点中间的”1”找到顶层线路gtl 选中点下再点2,找到禁止布线层gko 点下，就完成C1。
2、再点ADD同样的方法把C2底层线路(gbl+gko)，C3顶层阻焊，(gts+gko)，C4底层阻焊(gbs+gko)都加好。
3、再点ADD加入C5顶层字符（gto+gko），记得点那右上角Clear(负片)一下。
下面是负片效果图：完成后点OK以下是打印设置步骤：先找到C1，C2，C3，C4，C5双击加进来。
如下图顶层线路，和顶层阻焊层我做是C1，C3。
如果前面加做的是C几的话就加C几。
加入进来生在Mirror（镜象）上点钩，再点下Tile时，如果发现那个Scale（比例）不是1.00的话。
就说明图太大，得一张一张的打。
点PLOT！再用同样的方法打印其他C3，C4，C5，只是不要点那Mirror（镜象），记住一点了Tile时，如果发现那个Scale（比例）不是1.00的话，一定不能打印。
如果打了那原图就会缩小。
PADS_生成GERBER文件步骤及CAM350的简单使用
输出光绘文件步骤及CAM350简单使用PCB画好后,我们需要输出光绘文件交给制版厂家.由此,输出光绘文件的重要性就显出来了.先复习一下介绍各层的定义吧,哈哈(1)顶层(Top Layer),也称元件层,主要用来放置元器件,对于比层板和多层板可以用来布线.(2)中间层(Mid Layer),最多可有30层,在多层板中用于布信号线.(3)底层(Bootom Layer),也称焊接层,主要用于布线及焊接,有时也可放置元器件.(4)顶部丝印层(Top Overlayer),用于标注元器件的投影轮廓、元器件的标号、标称值或型号及各种注释字符。
(5)底部丝印层(Bottom Overlayer)，与顶部丝印层作用相同，如果各种标注在顶部丝印层都含有，那么在底部丝印层就不需要了。
(6)内部电源接地层(Internal Planes)(7)阻焊层(Solder Mask-焊接面)，有顶部阻焊层(Top solder Mask)和底部阻焊层(BottomSolder mask)两层，是Protel PCB对应于电路板文件中的焊盘和过孔数据自动生成的板层，主要用于铺设阻焊漆．本板层采用负片输出，所以板层上显示的焊盘和过孔部分代表电路板上不铺阻焊漆的区域，也就是可以进行焊接的部分．（所谓阻焊顾名思义就是不让上锡，阻焊漆就是绿油啦）(8)防锡膏层(Past Mask-面焊面)，有顶部防锡膏层(Top Past Mask)和底部防锡膏层(BottomPast mask)两层，它是过焊炉时用来对应ＳＭＤ元件焊点的，也是负片形式输出．板层上显示的焊盘和过孔部分代表钢板上挖空的部分，对应电路板上要刷锡膏的地方，也就是进行焊接的部分。
(9)Drill(10)N C Drill(11)机械层(Mechanical Layers),(12)禁止布线层(Keep Ou Layer)(11)多层(MultiLayer)(13)(Connect)(DRC Errors)(Pad holes)(Via Holes)(Visible Grid1)(visible Grid2) 我们要考虑的就是1-10这几个.值得一提的是solder表示是否阻焊,就是PCB板上是否露铜;paste是开钢网用的,是否开钢网孔.所以画板子时两层都要画,solder是为了PCB板上没有绿油覆盖(露铜),paste上是为了钢网开孔,可以刷上锡膏.再来讲讲各显示项目.Board outline(板框),在设置每层的Layer时，将Board Outline选上.Pads(焊盘 ).Connections(鼠线).Vias(导通孔).Parts-Top(顶层元器件).Tracks(电气走线)Parts-Botm(底层元器件)Copper(导体铜箔)Part Refs(元器件排序标注)Lines(二维线)Part Type(元器件型号标注)Text(字符)Outlines(外框线)我们使用的PADS2005SP2板输出光绘文件大致步骤如下:1.完整铺铜.检查间距,连接.2. File->Cam…->出现定义CAM文件(Define CAM Documents)的对话框.对于两层板而言,我们需要十个层,即,2走线层(top/bottom)+2丝印层+2阻焊层+2防锡膏层+DRAWING+NC DRAWING.其他层板相应增加走线层或地电源层就好了.3.添加层的方法。

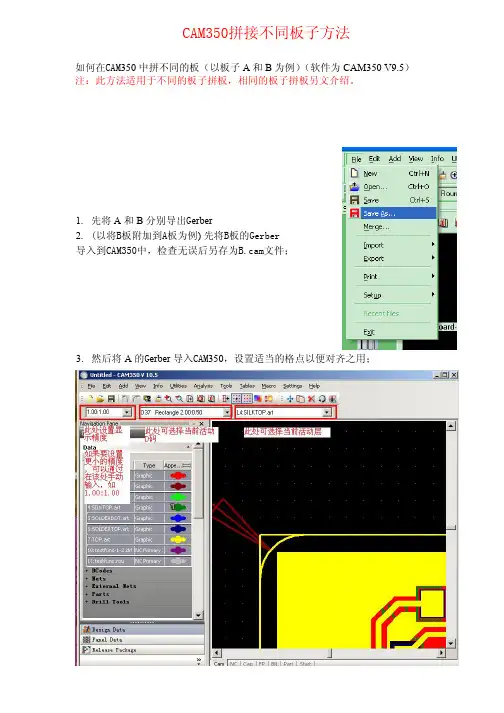

【Allegro档案】CAM350拼板(不同的板子)
如何在CAM 350中拼不同的板（以板子A 和B 为例）（软件为CAM350 V9.5）注：此方法适用于不同的板子拼板，相同的板子拼板另文介绍。
3. 然后将A 的G erber 导入CAM 350，设置适当的格点以便对齐之用；1. 先将A 和B 分别导出G erber2. (以将B板附加到A板为例) 先将B板的Gerber导入到CAM350中，检查无误后另存为B.cam文件；CAM350拼接不同板子方法5.各层对齐：Open以后出现如下对话框，Layer Name列是B板的各层光绘，Map To Layer列是A板的对应层光绘。
4.插入B.cam:首先要把已打开的A光绘图局部放大，以便B板光绘能与之精确对齐。
接着点击File->Merge,在弹出的文件框中选B.cam，然后点Open；对应完了如右图所示，点击OK。
将每一行中的层一一对应起来：注：最好画板子的时候把板子的左下脚设为0 0点，这样你在merge的时候十字光标的地方就是板子的原点6.放置B板光绘：此时B板边框会随鼠标移动，与A板的边框对齐后点击鼠标左键 即可完成摆放。
摆放完成之后是这样的：7.打散钻孔数据：点击Edit->Change->Explode->All,鼠标会变成带方框十字形，对准刚 插入的B板Gerber的边框，点击鼠标左键。
无此步骤的话，CAM350会提示：NC Data data in Merged PCBs will not be exported(explode NC Data to export it)。
出现如下对话框，点击OK8.导出拼板的光绘：至此A、B板就的光绘就合拼完成了，下面将拼好的板子重新导出G erber.点击File->Export->Gerber Data，如下左图所示，出现下右图所示对话框：格式设置：点击 出现以下对话框，按图中显示配置参数后点击OK。
重新回到导出设置界面后，点击路径后面的apply 如下图两个圆圈所示，名字不一样，最好要一样，要不然多个板子拼在一起的话会混乱，点击下面一行的copy name 就可以使前面和后面的名字一样。
教你用CAM350把两块班子拼在一起
教你用CAM350把两块班子拼在一起
两个一样的层的板子才能把gerber拼在一起。
一、第一种办法
1、使用cam350导入第一个板子的gerber文件，注意单位要统一
2、同样的办法继续导入第二个板子
3、两个板子导入如下图所示
由上图看出导入后有两个问题需要解决，两个板子的层是独立的（后期层需要合并），两个板子有交叉（后期需要移动板子的位置）
4、移动板子，使板子拼板OK
A、先设置单位，选择菜单Settings→Uint，单位设置如图所示
B、取消格点铺抓
C、把其中一个板子移到原点，
①、把需要的层打开
②、选择移动
选择所有
鼠标点击板框的左下角设置移动基准点
光标移到0，0坐标处，单击鼠标后移动完成；或者双击状态栏右下角的坐标栏，出现下图：。
一CAM350中如何正确读入GERBER
一CAM350中如何正确读入GERBER在CAM350软件中，正确读入GERBER文件是进行电路板设计制造的必要步骤之一、GERBER是一种电路板制造的标准文件格式，包含了设计图形、钻孔、示教器和其他信息。
以下是使用CAM350正确读入GERBER文件的步骤：1. 打开CAM350软件。
在主界面上，选择“File（文件）”菜单，然后选择“Open（打开）”。
2. 在弹出的对话框中，找到您保存的GERBER文件所在的文件夹，并选择要打开的文件。
GERBER文件通常以.gbr或.文件扩展名为后缀。
3. 确保在对话框底部的“Files of type（文件类型）”下拉菜单中，选择“GERBER（*.gbr）”。
4. 点击“Open（打开）”按钮。
5.在打开的GERBER文件中，您将看到电路板的设计图形、孔位、铜层、焊盘、丝印等信息。
6. 检查GERBER文件的图层。
通常，GERBER文件由多个图层组成，每个图层表示电路板的一个特定部分，如焊盘、铜层等。
您可以在CAM350的主界面上选择“View（查看）”菜单，然后选择“Layers（图层）”，以查看和管理各个图层。
7.检查GERBER文件的清晰度。
通过放大和缩小视图来观察电路板的图形是否清晰可见。
您可以使用CAM350的放大和缩小工具来调整视图的比例。
8. 检查GERBER文件的尺寸和单位设置。
GERBER文件使用的尺寸单位通常是英寸或毫米。
您可以在CAM350的主界面上选择“Setup（设置）”菜单，然后选择“Units（单位）”来设置尺寸单位。
9. 检查孔位信息。
使用CAM350的孔位检查工具，确保GERBER文件中的孔位与设计要求一致。
您可以在CAM350的主界面上选择“Inspection（检查）”菜单，然后选择“Drill and Rout（钻孔和铣型）”来检查孔位。
10. 检查焊盘和丝印信息。
使用CAM350的焊盘和丝印检查工具，确保GERBER文件中的焊盘和丝印与设计要求一致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本人使用allegro做pcb，之前涉及拼板的话，都只用画一个outline示意图，然后让制板厂自己处理。
但是本次想要在嘉立创进行投板，需要自己将PCB拼好。
在网上搜索了一大堆资料都不尽如人意。
经过自己慢慢摸索才将拼板搞定，现将操作流程记录一下。
防止以后搞错，如果是走量产发板，是不需要这些操作的。
走嘉立创还是最好这样操作。
1.在allegro里面先将拼板后的板框和邮票孔放好
2.一、导出gerber文件，这里不再赘述（注意设置及PCB起始坐标在板子的左下角，这样对后期制作有很大的好处。
后面会提到。
一般制板文件包括如下层，其中GEN000为
拼板文件，如果直接找制板厂的话提供这个文件和制板说明文件即可。
找嘉立创的话可以用这个文件做拼板定位。
3、将gerber文件导入到CAM350中，命令：File —> Import —> AutoImport
4、导入后的结果如下图：
5、按F将图形调整成线模式
6、设置单位和精度，使用如下命令：Setting—>Unit。
unit设置为mm，resolution设置为1/10000
7、设置栅格间距，在如下中设置，我这边设置为0.01（因为allegro里面的mm的话也是保留2位小数）
8、使用如下命令设置坐标原点（如果在allegro中设置好了坐标原点，正常这个时候是不用进行设置的）Edit—>Change—>Origin—>Space Origin
9、将（0,0）坐标设置为如下位置：
注意和线重合的时候会有颜色变化。
/10、拷贝前先将拼板层隐藏
11、使用Edit—>copy命令拷贝光绘。
然后按w（框选） c（选中框选内的的东西）
12、选中完成后会变成白色
13、点击右键完成选择，然后将鼠标移动文件管理栏，将刚才隐藏的GEN000层显示出来
如下注意，非常重要，不能使用鼠标的滚轮进行放大缩小，而是应该按住鼠标的中键，然后拖拽的方式进行放大缩小。
否则刚才选中的东西会丢失
注意在选则时如下这个不能选中（在设置坐标时需要选，现在选中copy基点的时候不能选。
）
将鼠标移到（0,0）点，然后点击鼠标左键完成基点选，然后将copy的内容放在对应的位置（由于在allegro里面的精度可以达到0.01mm。
而现在设置的栅格点也是0.01mm。
按照Grid nap的方式可以精确的捕捉到GEN000上的位置。
这点非常重要。
COP完成的刚回如下图，图中使用rotate做了旋转操作。
14、使用命令：File—> Export —> Gerber Data导出gerber文件
点击：Data Format检查一下数据格式。
点击EXportPath选择存储的位置，然后点击copy names将前后的名字保持一致，点击OK 完成导出
17、导出钻孔文件
查看导出的文件，发现钻孔文件并没有导出：
使用如下命令导出钻孔文件File—>Export_—> Drill Data
按照allegro里面出drill文件的参数设置，如下图
点击OK，导出钻孔文件。
