工厂供电知识点问答第二章
工厂供电基础知识(2)

一、标幺制 用相对值表示元件的物理量,称为标幺制。
有单位的实际值 标么值 与实际值同单位的基准值
容量、电压、电流、阻抗的标幺值分别为
S* j S Sj U* j U Uj I* j I Ij X* j X Xj
通常选定基准容量和基准电压,按下式 求出基准电流和基准阻抗。
Ij Sj 3U j
4.1 短路的基本概念
• 短路就是电源未经过负载而直接由导线 接通成闭合回路。
一、短路的危害
1、短路产生很大的热量,导体温度升高,将绝缘损坏。 2、短路产生巨大的电动力,使电气设备受到机械损坏。 3、短路使系统电压降低,电流升高,电器设备正常工作 受到破坏。 4、严重的短路将电力系统运行的稳定性,使同步发电机 失步。 5、单相短路产生的不平衡磁场,对通信线路和弱电设备 产生严重的电磁干扰。 6、短路造成停电,给国民经济带来损失,给人民生活带 来不便。
短路电流周期分量有效值为
* Ik Ik Id
2、冲击短路电流
冲击短路电流和冲击短路电流有效值为
ich 2kch I k
高压 ich=2.55IK 低压 ich=1.84IK
I ch 1 2(kch 1) I k
d arctan
T fi Lk rk
L
r
T fi 非周期分量电流衰减时间常数
常数,其值由初始条件决定
在短路瞬间t=0时,短路前工作电流与短路后短路电流相等,即
i0 I m sin( ) I zm sin( d ) C
C I m sin( ) I zm sin( d ) i fi
1.三相短路电流周期分量有效值
1 Ik * * * 2 3Z k 3Z k Z d 3Z kU d 3U d Z k
工厂供电考试题与答案

工厂供电1.1 电力系统的组成要素(1-10)1.电力系统由电厂、电网、用户三部分组成。
(对)2.电力系统由发、变、输、配、用五部分组成。
(对)3.变电,包括升压变电、降压变电。
(对)4.电网的作用是将电能从发电厂从输送、并分配到电能用户。
(对)5.电网由电力线路、变配所组成。
(对)6.电力线路按其架设方法可分为架空线路和电缆线路。
(对)7.变配所是配电所的别称。
(错)8.配电所是改变电压的地方。
(错)9.变电所是分配电能的地方。
(错)10.电能最大的用户是同步电动机。
(错)1.2 电力系统的额定电压(11-20)11电能的质量指标有:A.电压B.频率C.电流D.功率【答案:A,B】12电网额定电压是指线路的额定电压。
(对)13负载的额定电压与线路的额定电压不同。
(错)14发电机的额定电压比线路的额定电压高出()A.1%B.3%C.5%D.10%【答案:C】15变压器原边接线路时额定电压与线路额定电压不同。
(错)16变压器原边接发电机时额定电压与发电机的不同。
(错)17变压器副边接负载时额定电压比负载的高出A.1%B.3%C.5%D.10%【答案:C】18. 变压器副边接线路时额定电压比线路的高出A.1%B.3%C.5%D.10%【答案:D】19 线路的额定电压是指线路首端、末端的平均电压。
(对)20 同一电压线路一般允许的电压偏差是±10%。
(错)1.3 电力系统的中运方式(21-31)21电力系统的中运方式分为中点接地、中点不接地两大类。
(对)22中点接地系统的可靠性较好。
(错)23中点不接地系统的经济性较差。
(对)24中性点不接地系统包括中点不接地、中点经阻抗接地两种。
(对)25小电流接地方式包括中点不接地一种。
(错)26大电流接地方式包括中点接地一种。
(对)27中点不接地系统发生单相接地时,两个完好相的首端电位都升高到线电压水平。
(对)28中性点经消弧线圈接地的电力系统在单相接地时,其他两相对地电压不会升高到线电压。

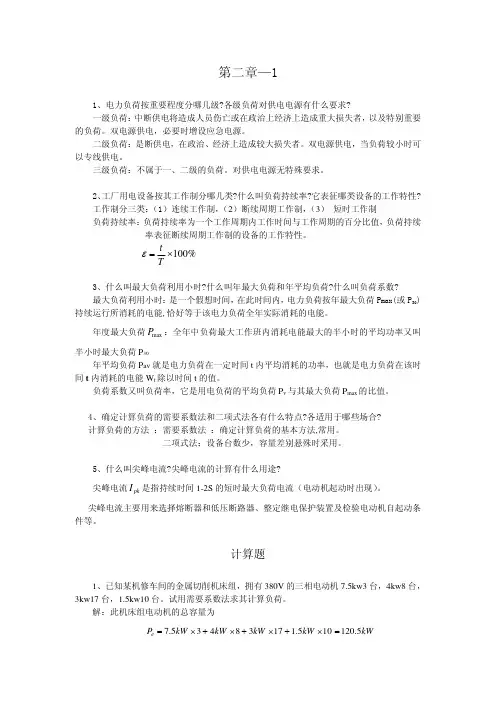

工厂供电第二章1习题答案

第二章—11、电力负荷按重要程度分哪几级?各级负荷对供电电源有什么要求?一级负荷:中断供电将造成人员伤亡或在政治上经济上造成重大损失者,以及特别重要的负荷。
双电源供电,必要时增设应急电源。
二级负荷:是断供电,在政治、经济上造成较大损失者。
双电源供电,当负荷较小时可以专线供电。
三级负荷:不属于一、二级的负荷。
对供电电源无特殊要求。
2、工厂用电设备按其工作制分哪几类?什么叫负荷持续率?它表征哪类设备的工作特性?工作制分三类:(1)连续工作制,(2)断续周期工作制,(3)短时工作制负荷持续率:负荷持续率为一个工作周期内工作时间与工作周期的百分比值,负荷持续率表征断续周期工作制的设备的工作特性。
%100⨯=Tt3、什么叫最大负荷利用小时?什么叫年最大负荷和年平均负荷?什么叫负荷系数?最大负荷利用小时:是一个假想时间,在此时间内,电力负荷按年最大负荷P max (或P 30)持续运行所消耗的电能,恰好等于该电力负荷全年实际消耗的电能。
年度最大负荷max P :全年中负荷最大工作班内消耗电能最大的半小时的平均功率又叫半小时最大负荷P 30年平均负荷P av 就是电力负荷在一定时间t 内平均消耗的功率,也就是电力负荷在该时间t 内消耗的电能W t 除以时间t 的值。
负荷系数又叫负荷率,它是用电负荷的平均负荷P v 与其最大负荷P max 的比值。
4、确定计算负荷的需要系数法和二项式法各有什么特点?各适用于哪些场合?计算负荷的方法:需要系数法:确定计算负荷的基本方法,常用。
二项式法:设备台数少,容量差别悬殊时采用。
5、什么叫尖峰电流?尖峰电流的计算有什么用途?尖峰电流pk I 是指持续时间1-2S 的短时最大负荷电流(电动机起动时出现)。
尖峰电流主要用来选择熔断器和低压断路器、整定继电保护装置及检验电动机自起动条件等。
计算题1、已知某机修车间的金属切削机床组,拥有380V 的三相电动机7.5kw3台,4kw8台,3kw17台,1.5kw10台。

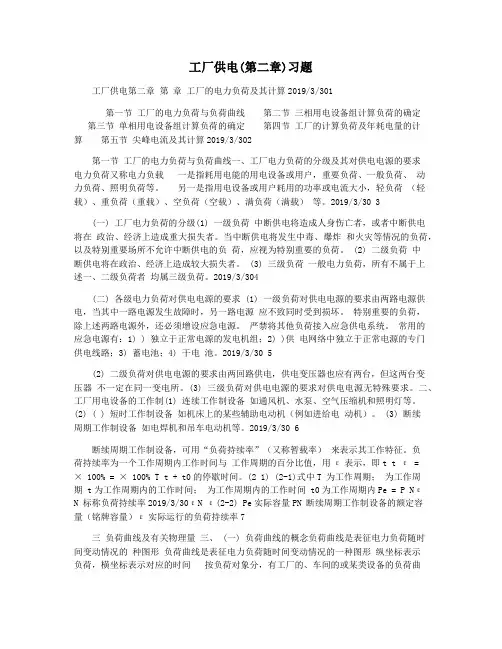

工厂供电(第二章)习题

工厂供电(第二章)习题工厂供电第二章第章工厂的电力负荷及其计算2019/3/301第一节工厂的电力负荷与负荷曲线 第二节三相用电设备组计算负荷的确定第三节单相用电设备组计算负荷的确定 第四节工厂的计算负荷及年耗电量的计算 第五节尖峰电流及其计算2019/3/302第一节工厂的电力负荷与负荷曲线一、工厂电力负荷的分级及其对供电电源的要求电力负荷又称电力负载 一是指耗用电能的用电设备或用户,重要负荷、一般负荷、动力负荷、照明负荷等。
另一是指用电设备或用户耗用的功率或电流大小,轻负荷(轻载)、重负荷(重载)、空负荷(空载)、满负荷(满载)等。
2019/3/30 3(一) 工厂电力负荷的分级(1) 一级负荷中断供电将造成人身伤亡者,或者中断供电将在政治、经济上造成重大损失者。
当中断供电将发生中毒、爆炸和火灾等情况的负荷,以及特别重要场所不允许中断供电的负荷,应视为特别重要的负荷。
(2) 二级负荷中断供电将在政治、经济上造成较大损失者。
(3) 三级负荷一般电力负荷,所有不属于上述一、二级负荷者均属三级负荷。
2019/3/304(二) 各级电力负荷对供电电源的要求 (1) 一级负荷对供电电源的要求由两路电源供电,当其中一路电源发生故障时,另一路电源应不致同时受到损坏。
特别重要的负荷,除上述两路电源外,还必须增设应急电源。
严禁将其他负荷接入应急供电系统。
常用的应急电源有:1) ) 独立于正常电源的发电机组;2) )供电网络中独立于正常电源的专门供电线路;3) 蓄电池;4) 干电池。
2019/3/30 5(2) 二级负荷对供电电源的要求由两回路供电,供电变压器也应有两台,但这两台变压器不一定在同一变电所。
(3) 三级负荷对供电电源的要求对供电电源无特殊要求。
二、工厂用电设备的工作制(1) 连续工作制设备如通风机、水泵、空气压缩机和照明灯等。
(2) ( ) 短时工作制设备如机床上的某些辅助电动机(例如进给电动机)。

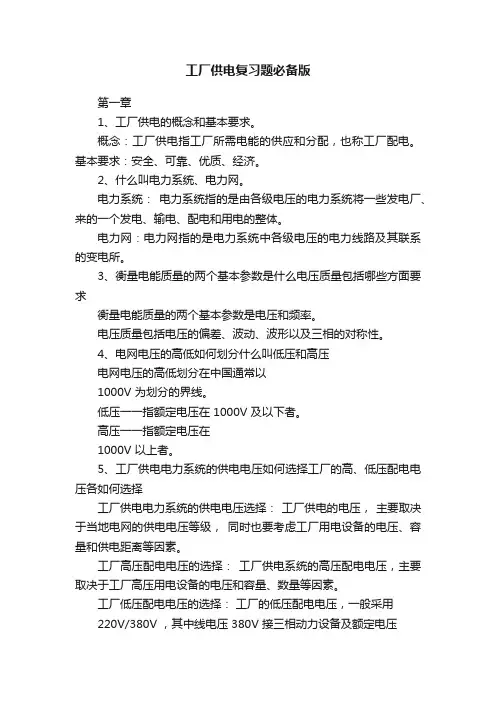

工厂供电复习题必备版

工厂供电复习题必备版第一章1、工厂供电的概念和基本要求。
概念:工厂供电指工厂所需电能的供应和分配,也称工厂配电。
基本要求:安全、可靠、优质、经济。
2、什么叫电力系统、电力网。
电力系统:电力系统指的是由各级电压的电力系统将一些发电厂、来的一个发电、输电、配电和用电的整体。
电力网:电力网指的是电力系统中各级电压的电力线路及其联系的变电所。
3、衡量电能质量的两个基本参数是什么电压质量包括哪些方面要求衡量电能质量的两个基本参数是电压和频率。
电压质量包括电压的偏差、波动、波形以及三相的对称性。
4、电网电压的高低如何划分什么叫低压和高压电网电压的高低划分在中国通常以1000V 为划分的界线。
低压一一指额定电压在 1000V 及以下者。
高压一一指额定电压在1000V 以上者。
5、工厂供电电力系统的供电电压如何选择工厂的高、低压配电电压各如何选择工厂供电电力系统的供电电压选择:工厂供电的电压,主要取决于当地电网的供电电压等级,同时也要考虑工厂用电设备的电压、容量和供电距离等因素。
工厂高压配电电压的选择:工厂供电系统的高压配电电压,主要取决于工厂高压用电设备的电压和容量、数量等因素。
工厂低压配电电压的选择:工厂的低压配电电压,一般采用220V/380V ,其中线电压 380V 接三相动力设备及额定电压为380V 的单相用电设备,相电压220V 接额定电压为220V 的照明灯具和其他单相用电设备。
但某些场合宜采用 660V 甚至1140V 作为低压配电电压,例如矿井下,因负荷中心往往离变电所较远,所以为保证负荷端的电压水平而采用工厂供电复习题变电所和电力用户联系起660V 甚至1140V 电压配电。
6、三相交流电力系统的电源中性点有哪三种运行方式中性点不接地系统与直接接地系统在发生单相接地故障时各有什么特点运行方式:电源中性点不接地、中性点经阻抗接地、中性点直接接地。
特点:中性点非直接接地系统单相接地时,另两相对地电压升高为原来的根号地电容电流为正常运行时相线对地电容电流的 3 倍。

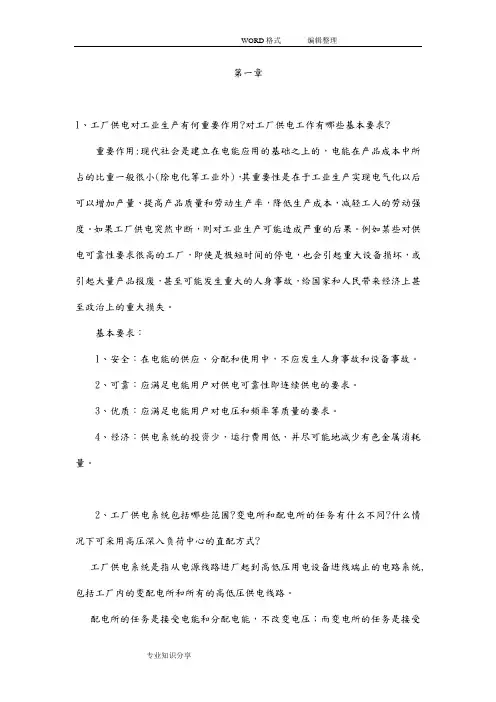

工厂供电习题答案解析[完整版]
![工厂供电习题答案解析[完整版]](https://img.taocdn.com/s3/m/ccf4f53202020740bf1e9b0f.png)
第一章1、工厂供电对工业生产有何重要作用?对工厂供电工作有哪些基本要求?重要作用:现代社会是建立在电能应用的基础之上的,电能在产品成本中所占的比重一般很小(除电化等工业外),其重要性是在于工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率,降低生产成本,减轻工人的劳动强度。
如果工厂供电突然中断,则对工业生产可能造成严重的后果。
例如某些对供电可靠性要求很高的工厂,即使是极短时间的停电,也会引起重大设备损坏,或引起大量产品报废,甚至可能发生重大的人身事故,给国家和人民带来经济上甚至政治上的重大损失。
基本要求:1、安全:在电能的供应、分配和使用中,不应发生人身事故和设备事故。
2、可靠:应满足电能用户对供电可靠性即连续供电的要求。
3、优质:应满足电能用户对电压和频率等质量的要求。
4、经济:供电系统的投资少,运行费用低,并尽可能地减少有色金属消耗量。
2、工厂供电系统包括哪些范围?变电所和配电所的任务有什么不同?什么情况下可采用高压深入负荷中心的直配方式?工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。
配电所的任务是接受电能和分配电能,不改变电压;而变电所的任务是接受电能、变换电压和分配电能。
高压深入负荷中心的直配方式,可以省去一级中间变压,简化了供电系统接线,节约投资和有色金属,降低了电能损耗和电压损耗,提高了供电质量。
然而这要根据厂区的环境条件是否满足35kV架空线路深入负荷中心的“安全走廊”要求而定,否则不宜采用。
3、什么叫电力系统、电力网和动力系统?建立大型电力系统有哪些好处?电力系统:由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体,称为电力系统。
电网:电力系统中各级电压的电力线路及其联系的变电所,称为电力网或电网。
动力系统:电力系统加上发电厂的动力部分及其热能系统和热能用户,就称为动力系统。
工厂供电习题答案第2章_百度文库.

第2章负荷预测2-1 什么叫负荷曲线?有哪几种?与负荷曲线有关的物理量有哪些?答:负荷曲线是表征电力负荷随时间变动情况的一种图形,反映了用户用电的特点和规律。
负荷曲线按负荷的功率性质不同,分有功负荷和无功负荷曲线;按时间单位的不同,分日负荷曲线和年负荷曲线;按负荷对象不同,分用户,车间或某类设备负荷曲线。
与负荷曲线有关的物理量有:年最大负荷和年最大负荷利用小时;平均负荷和负荷系数。
2-2 什么叫年最大负荷利用小时?什么叫年最大负荷和年平均负荷?什么叫负荷系数?答:年最大负荷利用小时是指负荷以年最大负荷持续运行一段时间后,消耗的电能恰好等于该电力负荷全年实际消耗的电能,这段时间就是最大负荷利用小时。
年最大负荷指全年中负荷最大的工作班内(为防偶然性,这样的工作班至少要在负荷最大的月份出现2~3次)30分钟平均功率的最大值,因此年最大负荷有时也称为30分钟最大负荷。
负荷系数是指平均负荷与最大负荷的比值。
2-3 什么叫计算负荷?为什么计算负荷通常采用30min最大负荷?正确确定计算负荷有何意义?答:计算负荷是指导体中通过一个等效负荷时,导体的最高温升正好和通过实际的变动负荷时产生的最高温升相等,该等效负荷就称为计算负荷。
导体通过电流达到稳定温升的时间大约为(3~4,为发热时间常数。
对中小截面的导体,其约为10min左右,故截流倒替约经 30min后达到稳定温升值。
但是,由于较大截面的导体发热时间常数往往大于10min,30min还不能达到稳定温升。
由此可见,计算负荷 Pc实际上与30min最大负荷基本是相当的。
计算负荷是供电设计计算的基本依据。
计算符合的确定是否合理,将直接影响到电气设备和导线电缆的选择是否合理。
计算负荷不能定得太大,否则选择的电气设备和导线电缆将会过大而造成投资和有色金属的浪费;计算负荷也不能定得太小,否则选择的电气设备和导线电缆将会长期处于过负荷运行,增加电能损耗,产生过热,导致绝缘体过早老化甚至烧毁。
(工厂供电)各章重点

《工厂供电》学习重点第一章概述1、对供电系统的基本要求;2、典型供电系统的组成及电能输送过程;具有总降压变电所的供电系统s具有高压配电所的供电系统只有车间变电所的供电系统3、衡量电能质量的两个基本参数;4、电网、电力变压器、发电机的额定电压的确定(p12表1-1,p36习题1-1,1-2);5、电源中性点的运行方式及其适用的电压等级;6、中性点不接地系统发生单相接地故障的结论;7、低压配电系统的接地形式;8、TN-S,TN-C,TN-C-S,TT系统保护接地的接线图,TN-S,TN-C,TN-C-S各自的特点及适用场合,各系统之间的比较。
第二章电力负荷1、用电负荷的分级以及对供电电源的要求;3、掌握用需要系数法确定计算负荷(注意:备用设备容量不考虑;断续周期工作制的设备容量如何确定p44);4、几种常用的功率因数及其用途;5、掌握无功补偿容量的确定及补偿后负荷的计算;6、并联电容器的接线,无功补偿装置的装设位置,三种补偿方式的补偿范围及其优缺点。
第三章短路电流及其计算1、短路的形式;2、用标么值法计算短路电流;基准值的选取,各主要元件电抗标么值,三相短路电流,短路冲击电流和三相短路容量的计算。
3、一般电器短路电流的动、热稳定度的校验。
第四章变配电所及其一次系统1、几种常用的灭弧方法;2、熟悉高压一次设备(QF、QS 、QL、FU)的图形文字符号、作用、特点。
3、高压一次设备的选择校验项目(表4-1);4、高压断路器的选择及校验;4、10/0.4kV配电变压器的常用联接组别及Dyn11的优点;5、变压器的台数与容量的选择条件及计算;6、电流(压)互感器的变比,使用注意事项,常用接线方式的特点及适用场合(会画接线图);7、变配电所的送电及停电操作(断路器及隔离开关的操作顺序)p186-187。
第五章电力线路1、高、低压配电线路的接线方式及其特点;2、电缆,架空线路,车间(室内)绝缘电线的结构特点;3、导线与电缆截面的选择。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
工厂供电知识点问答第二章—11、电力负荷按重要程度分哪几级?各级负荷对供电电源有什么要求? 一级负荷:中断供电将造成人员伤亡或在政治上经济上造成重大损失者,以及特别重要的负荷。
双电源供电,必要时增设应急电源。
二级负荷:是断供电,在政治、经济上造成较大损失者。
双电源供电,当负荷较小时可以专线供电。
三级负荷:不属于一、二级的负荷。
对供电电源无特殊要求。
2、工厂用电设备按其工作制分哪几类?什么叫负荷持续率?它表征哪类设备的工作特性? 工作制分三类:(1)连续工作制,(2)断续周期工作制,(3) 短时工作制 负荷持续率:负荷持续率为一个工作周期内工作时间与工作周期的百分比值,负荷持续率表征断续周期工作制的设备的工作特性。
%100⨯=T tε3、什么叫最大负荷利用小时?什么叫年最大负荷和年平均负荷?什么叫负荷系数? 最大负荷利用小时:是一个假想时间,在此时间内,电力负荷按年最大负荷P max (或P 30)持续运行所消耗的电能,恰好等于该电力负荷全年实际消耗的电能。
年度最大负荷m ax P :全年中负荷最大工作班内消耗电能最大的半小时的平均功率又叫半小时最大负荷P 30年平均负荷P av 就是电力负荷在一定时间t 内平均消耗的功率,也就是电力负荷在该时间t 内消耗的电能W t 除以时间t 的值。
负荷系数又叫负荷率,它是用电负荷的平均负荷P v 与其最大负荷P max 的比值。
4、确定计算负荷的需要系数法和二项式法各有什么特点?各适用于哪些场合? 计算负荷的方法 :需要系数法 :确定计算负荷的基本方法,常用。
二项式法:设备台数少,容量差别悬殊时采用。
5、什么叫尖峰电流?尖峰电流的计算有什么用途?尖峰电流pk I 是指持续时间1-2S 的短时最大负荷电流(电动机起动时出现)。
尖峰电流主要用来选择熔断器和低压断路器、整定继电保护装置及检验电动机自起动条件等。
计算题1、已知某机修车间的金属切削机床组,拥有380V 的三相电动机7.5kw3台,4kw8台,3kw17台,1.5kw10台。
试用需要系数法求其计算负荷。
解:此机床组电动机的总容量为105.11738435.7⨯+⨯+⨯+⨯=kW kW kW kW P e kW 5.120=查附录表1得 K d =0.16~0.2 (取0.2),73.1tan ,5.0cos ==ϕϕ 有功计算负荷 kW kW P 1.245.1202.030=⨯= 无功计算负荷 var 7.4173.11.2430k kW Q =⨯= 视在计算负荷 A kV kWS ⋅==2.485.01.2430 计算电流 A kVA kV I 2.7338.032.4830=⨯⋅=2、某机修车间380V 线路上,接有金属切削机床电动机20台共50kW (其中较大容量电动机有7.5kW1台,4Kw3台,2.2Kw7台),通风机2台共3kW ,电阻炉1台2kW 。
试用需要系数法确定此线路上的计算负荷。
解:先求各组的计算负荷 (1) 金属切削机床组查附录表1,取K d =0.2,73.1tan ,5.0cos ==ϕϕP 30(1)=0.2×50=10kWQ 30(1)=10×1.73=17.3kvar(2) 通风机组K d =0.8,75.0tan ,8.0cos ==ϕϕ P 30(2)=0.8×3=2.4 kWQ 30(2)=2.4×0.75=1.8 kvar(3) 电阻炉K d =0.7,0tan ,1cos ==ϕϕ P 30(3)=0.7×2=1.4 kWQ 30(3)=0因此总的计算负荷为(取K ∑p =0.95,K ∑q =0.97)P 30=0.95×(10+2.4+1.4)=13.1 kW Q 30=0.97×(17.3+1.8+0)=18.5 kvarS 30=A kV A kV ⋅=⋅+7.225.181.1322 I 30=A kVA kV 5.3438.037.22=⨯⋅在实际工程设计说明中,常采用计算表格的形式,如表所示。
3、已知某机修车间的金属切削机床组,拥有380V 的三相电动机7.5kw3台,4kw8台,3kw17台,1.5kw10台。
试用二项式法来确定机床组的计算负荷。
解:由附录表1查得73.1tan ,5.0cos ,5,4.0,14.0=====ϕϕx c b 。
设备总容量为 P e =120.5kW 。
x 台最大容量的设备容量为 P x =P 5=7.5kW ×3+4kW ×2=30.5kW 有功计算负荷为P 30=0.14×120.5Kw+0.4×30.5Kw=29.1Kw无功计算负荷为Q 30=29.1Kw ×1.73=50.3kvar视在计算负荷为 A kV kWS ⋅==2.585.01.2930 计算电流为A kVA kV I 4.8838.032.5830=⨯⋅=4、某机修车间380V 线路上,接有金属切削机床电动机20台共50kW (其中较大容量电动机有7.5kW1台,4Kw3台,2.2Kw7台),通风机2台共3kW ,电阻炉1台2kW 。
试用二项式法来确定机修车间380V 线路的计算负荷。
解:先求各组的e bP 和x cP(1) 金属切削机床组由附录表1查得b=0.14,c=0.4,x=5,ϕcos =0.5,ϕtan =1.73,)1(e bP =0.14×50kw=7kW)1(x cP =0.4(7.5kw ×1+4kw ×3+2.2kw ×1)=8.68kw(2) 通风机组查附录表1得b=0.65,c=0.25,x=5,ϕcos =0.8,ϕtan =0.75,)2(e bP =0.65×3kw=1.95kw)2(x cP =0.25×3kw=0.75kw(3) 电阻炉查附录表1得b=0.7,c=0,x=0,ϕcos =1,ϕtan =0,故)3(e bP =0.7×2kw=1.4kw)3(x cP =0以上各组设备中,附加负荷以)1(x cP 为最大,因此总计算负荷为 P 30=(7+1.95+1.4)+8.68 =19kwQ 30= (7×17.3+1.95×0.75+0 )+8.68×1.73 =28.6kvar S 30=A kVA kV ⋅=⋅+3.346.281922 I 30=A kVA kV 1.5238.033.34=⨯⋅从计算结果可以看出,按二项式法计算的结果比按需要系数法计算的结果大得比较多,这也更为合理。
按一般工程设计说明书要求,以上计算可列成下表所示电力负荷计算表。
序用电设备组名称设备台数容量二项式系数ϕcos tan ϕ计算负荷号总台 数 最大容量台数 k WP ekWPxb ckW p 30 var30k Q A kV S⋅30AI 30l 切削机床 20 5 50 21.7 O .14 0.4 0.5 1.73 7+ 8.68 12.1+15.0 2 通风机 2 5 3 3 0.65 O .25 0.8 O.75 1.95+0.75 1.46+0.56 3 电阻炉 1 O 2 O 0.7 0 1 0 1.4 0总计23551928.6 34.352.15、如图所示220/380V 三相四线制线路上,接有220V 单相电热干燥箱4台,其中2台10kW 接于A 相,1台30kW 接于B 相,1台20kW 接于C 相。
另有380V 单相对地焊机4台,其中2台14kW (ε=100%)接于AB 相间,1台20kw (ε=100%)接于BC 相间,1台30kW (ε=60%)接于CA 相间。
试求此线路的计算负荷。
解:(1)电热干燥箱的各相计算负荷查附录表1得K d =0.7,ϕcos =1,ϕtan =0。
计算其有功计算负荷: A 相 P 30.A (1)=K d A e P .=0.7×2×10kw=14kw B 相 P 30.B (1)=K d B e P .=0.7×1×30kw=21kw C 相 P 30.C (1)=K d C e P .=0.7×1×20kw=14kw(2)焊机的各相计算负荷先将接于CA 相间的30kw (ε=60%)换算至ε=100%的容量,即 kW KW P CA 23306.0=⨯=查附录表1得02.1tan ,7.0cos ,35.0===ϕϕd K ;再由表2—3查得7.0cos =ϕ时的功率换算系数,8.0===---C CA B BC A AB p p p ,2.0===---A CA C BC B AB p p p ,22.0===---C CA B BC A AB q q q 8.0===---A CA C BC B AB q q q 。
