建筑消防系统联动控制模块

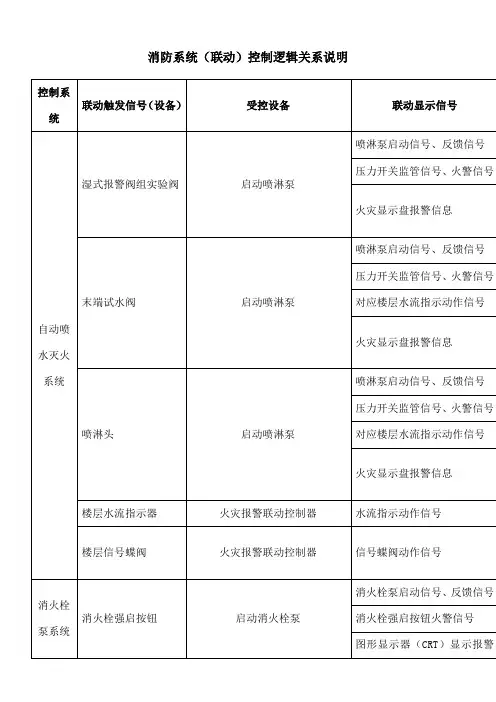

消防系统(联动)控制逻辑关系说明
操作现场，迫降电梯至首层
பைடு நூலகம்非消防电源切换
总线制控制盘
消防电源、备用消防电源（电池组）
强电切断反馈信号
消防控制室
火灾探测设备
备用电源盘报警声
气体灭火系统
点型光电感烟火灾探测器
气体灭火控制器
首警信号
消防值班室
点型感温火灾探测器
延迟启动灭火气体信号
钢瓶压力开关
灭火气体钢瓶
压力开关动作信号、气体喷洒动作信号
消防电话系统
总线制控制按钮
消防电话总机
消防电话动作信号、反馈信号
消防值班室及对应楼层
手动报警按钮电话插孔
消防分机电话、插孔
消防电话控制盘
消防电话分机电话、插孔
消防电话总机可以通过电话控制盘、总线控制盘呼叫带话筒的分机电话
消防电梯
总线制控制按钮
消防电梯
消防电梯动作信号、反馈信号
消防值班室，迫降电梯至首层
电磁防火门动作信号、反馈信号
手动报警按钮
强电切断动作信号
防火门
总线制控制按钮
电磁防火门
防火门反馈信号
操作现场，属于常开式防火门
消防系统（联动）控制逻辑关系说明
控制系统
联动触发信号（设备）
受控设备
联动显示信号
位置及说明
消防应急广播系统
总线制控制按钮
消防广播喇叭
消防广播反馈信号
消防值班室及对应楼层
消防广播控制盘
消防系统（联动）控制逻辑关系说明
控制系统
联动触发信号（设备）
受控设备
联动显示信号
位置及说明
自动喷水灭火系统
湿式报警阀组实验阀
启动喷淋泵
消防联动设备模块
消防联动设备模块消防联动设备模块是指在火灾发生时，通过联动控制系统，自动触发相关设备的运行，以实现火灾报警、火灾控制和安全疏散等功能的一种设备模块。
它可以与火灾报警系统、消防喷淋系统、疏散指示系统等消防设备进行联动，提高火灾应急响应速度，减少火灾事故的损失。
一、消防联动设备模块的作用消防联动设备模块的作用主要体现在以下几个方面：1. 火灾报警联动：当火灾报警系统检测到火灾信号时，消防联动设备模块可以自动触发火灾报警器，发出声光信号，提醒人员及时疏散。
2. 消防喷淋联动：当火灾报警系统检测到火灾信号时，消防联动设备模块可以自动触发消防喷淋系统，启动喷淋装置，及时控制火势的蔓延。
3. 疏散指示联动：当火灾报警系统检测到火灾信号时，消防联动设备模块可以自动触发疏散指示系统，点亮疏散指示灯，指引人员快速疏散到安全区域。
4. 电梯控制联动：当火灾报警系统检测到火灾信号时，消防联动设备模块可以自动触发电梯控制系统，将电梯置于火灾自动运行状态，确保人员安全疏散。
二、消防联动设备模块的组成消防联动设备模块主要由以下几个部分组成：1. 控制器：控制器是消防联动设备模块的核心部件，负责接收火灾报警系统发出的信号，判断火灾发生的位置和程度，并根据预设的逻辑关系，触发相应的联动设备。
2. 传感器：传感器用于感知火灾信号，将信号传输给控制器。
常见的传感器有烟感传感器、温感传感器等，它们可以准确地检测到火灾的发生。
3. 执行器：执行器是指根据控制器的指令，执行相应动作的设备，如火灾报警器、喷淋装置、疏散指示灯等。
执行器的选择应根据实际需要和场所特点进行合理配置。
4. 通信设备：通信设备用于与其他消防设备进行联动，实现信息传输和共享。
常见的通信设备有网络模块、无线模块等，它们可以实现消防设备之间的互联互通。
三、消防联动设备模块的应用场景消防联动设备模块广泛应用于各类公共场所和重要建筑物，如商场、宾馆、医院、学校、办公楼等。
它可以提高火灾应急响应速度，减少火灾事故的发生和损失。

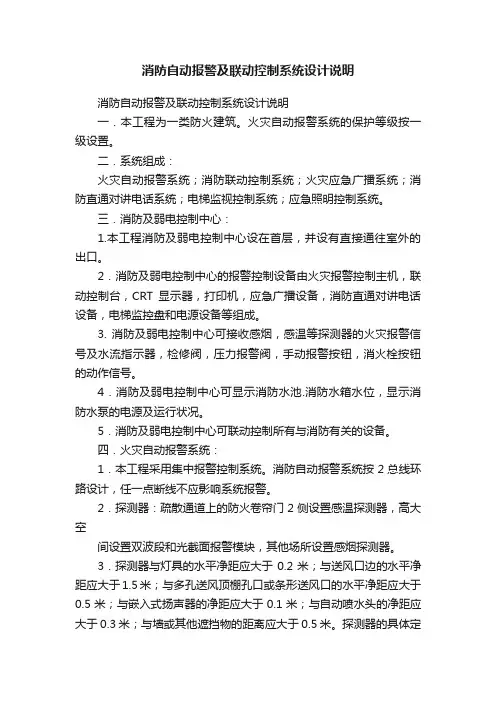

消防自动报警及联动控制系统设计说明
消防自动报警及联动控制系统设计说明消防自动报警及联动控制系统设计说明一．本工程为一类防火建筑。
火灾自动报警系统的保护等级按一级设置。
二．系统组成：火灾自动报警系统；消防联动控制系统；火灾应急广播系统；消防直通对讲电话系统；电梯监视控制系统；应急照明控制系统。
三．消防及弱电控制中心：1.本工程消防及弱电控制中心设在首层，并设有直接通往室外的出口。
2．消防及弱电控制中心的报警控制设备由火灾报警控制主机，联动控制台，CRT显示器，打印机，应急广播设备，消防直通对讲电话设备，电梯监控盘和电源设备等组成。
3. 消防及弱电控制中心可接收感烟，感温等探测器的火灾报警信号及水流指示器，检修阀，压力报警阀，手动报警按钮，消火栓按钮的动作信号。
4．消防及弱电控制中心可显示消防水池.消防水箱水位，显示消防水泵的电源及运行状况。
5．消防及弱电控制中心可联动控制所有与消防有关的设备。
四．火灾自动报警系统：1．本工程采用集中报警控制系统。
消防自动报警系统按2总线环路设计，任一点断线不应影响系统报警。
2．探测器：疏散通道上的防火卷帘门2侧设置感温探测器，高大空间设置双波段和光截面报警模块，其他场所设置感烟探测器。
3．探测器与灯具的水平净距应大于0.2米；与送风口边的水平净距应大于1.5米；与多孔送风顶棚孔口或条形送风口的水平净距应大于0.5米；与嵌入式扬声器的净距应大于0.1米；与自动喷水头的净距应大于0.3米；与墙或其他遮挡物的距离应大于0.5米。
探测器的具体定位，以建筑吊顶综合图为准4．在本楼适当位置设手动报警按钮及消防对讲电话插孔。
手动报警按钮及对讲电话插孔底距地1.4米。
5．在消火栓箱内设消火栓报警按钮。
接线盒设在消火栓的开门侧，底距地1.8米。
6．在各层楼梯间及疏散楼梯前室走道侧，设置火灾声光报警显示装置。
安装高度为门框上0.2米。
五．消防联动控制：火灾报警后，消防及弱电控制中心应根据火灾情况控制相关层的正压送风阀及排烟阀，电动防火阀，并启动相应加压送风机，排烟风机，排烟阀280°C熔断关闭，防火阀70°C熔断关闭。
消防工程火灾自动报警系统及消防设施联动控制
消防工程
火灾自动报警系统及消防设施联动控制
一、组件的设置
组件名称距离、高度要求设置要求
手动火灾报警按钮≤30m
1.3～1.5m
1.每个防火分区至少设置一只手动火灾
报警按钮，宜设置在疏散通道或出入口处
2.列车上设置的手动火灾报警按钮，应设
置在每节车厢的出入口和中间部位
区域显示器 1.3～1.5m 每个报警区域宜设置一台，当一个报警区域包括多个楼层时，宜在每个楼层设置一台仅显示本楼层的区域显示器
火灾警报器＞2.2m 1.应设置在每个楼层的楼梯口、消防电梯前室、建筑内部拐角等明显部位，不宜与安全出口指示标志灯具设置在同一面墙上
2.≥60dB；在环境噪声大于60dB的场所，其声压级应高于背景噪声15dB
二、控制器的设置
三、火灾自动报警系统联动控制
四、其他消防设施联动控制。
消防联动控制系统的组成及操作流程
系统智能化发展
智能感知
通过传感器和智能探测器等技术手段，实现火灾信息的实时感知 和采集，提高系统响应速度和准确性。
智能分析
利用人工智能技术对采集的火灾信息进行分析和判断，实现智能 预警和决策支持。
智能控制
03
烟雾探测器
用于检测火灾产生的烟雾 ，及时发出报警信号。
温度探测器
用于检测火灾产生的温度 升高，及时发出报术检测火源 ，及时发出报警信号。
手动报警装置
手动报警按钮
提供手动触发报警的功能，通常 安装在明显位置。
消防应急广播
用于在火灾发生时向建筑物内的 人员发出紧急通知。
06
消防联动控制系统的发展趋势与 未来展望
技术创新与升级
无线通信技术
随着无线通信技术的不断发展，消防联动控制系统将更加依赖于无线通信技术，实现快 速、准确的火警信息传递和设备控制。
物联网技术
物联网技术的应用将使消防联动控制系统更加智能化，实现设备之间的互联互通，提高 系统整体协同作战能力。
人工智能技术
04
消防联动控制系统的应用场景与 优势
应用场景
大型商场
消防联动控制系统能够实时监 测商场内的火灾情况，及时启 动灭火措施，保障人员安全。
医院
医院内存在大量易燃易爆物品 ，消防联动控制系统能够迅速 响应火灾，确保医疗设备和患 者的安全。
工厂
工厂内的生产线和易燃物品较 多，消防联动控制系统能够实 现快速报警和灭火，减少财产 损失。
消防设备联动控制流程
1 2 3
自动控制
消防联动控制系统根据火灾报警信号，自动控制 相关消防设备的启动，如自动喷水灭火系统、防 排烟系统等。
消防联动控制系统的功能
消防联动系统
消火栓系统 自动喷水灭火系统 气体灭火系统 防排烟系统 防火卷帘门系统 消防通讯系统 指挥疏散系统
消火栓系统
室内消火栓系统
消火栓箱内包括消火栓、水带、水枪，附近一般设置消火栓按钮，按下消火栓按钮，通知 消防控制中心，消防控制中心可以手动启动消防泵，也可以在联动控制器自动允许的情况 下自动启动消防泵。
其它联动控制系统： 防火门的控制； 火灾应急照明、疏散指示灯的控制； 电梯迫降至首层的控制； 非消防电源切断的控制
谢谢
向管网加压供水，保证持续自动喷水灭火。
自动喷水灭火系统
自动喷水灭火系统的联动控制
联动控制系统需要控制喷淋泵的启动和停止，监视水流指示器、压力开关的动作信号， 监视检修用的碟阀的开启或关闭信号。
干式自动喷水灭火系统
在报警阀后的管道内充以压缩空气代替压力水，报警阀前仍充以压力水，以适应环境温 度的要求。
启动声光警世装置等
气体灭火系统维护与管理
公安部第30号令规定，建筑工程消防验收后，必须落实消防设施的管理和值班人员 具备系统的全部技术资料，定期检查，做好检查维修 记录 每月检查设备的外观、气体压力不得低于设计压力的90％ 每年进行2次全面的功能检查，每个防火分区进行一次模拟启动试验
防排烟系统
自动喷水灭火系统
雨淋喷水灭火系统 水幕系统 水喷雾系统
湿式自动喷水灭火系统的日常管理与维护
每月对喷头进行一次外观检查 每年对水源的供水能力进行一次测定，看是否符合设计要求。消防水池、消防水箱及气
压给水设备应每月检查一次 电磁阀应每月检查一次，试验启动是否正常。每个季度对报警阀旁的放水试验法进行放
机械式应急启动 在自动及手动操作失灵时，利用安装在钢瓶间的机械式启动机构，直接关闭联动设备和 施放灭火剂
【最新】消防联动控制系统构造原理组成
图 2-1 消防联动控制设备的构成框图
第一节 消防联动控制器
消防联动控制器是消防联动控制设备的核心组件。它通过接收火灾报警控制器发出的火灾报警信
息，按预设逻辑对自动消防设备实现联动控制和状态监视。
消防联动控制器可直接发出控制信号，
驱动装置控制现场的受控设备。 对于控制逻辑复杂， 在消防联动控制器上不便实现直接控制的情况，
二 、消防电气控制装置的功能
消防电气控制装置的主要功能包括控制功能、 指示功能和信号传递功能。 控制功能是指控制受控设
备执行预定动作； 信号传递功能是指消防联动控制器之间进行信号传递；
指示功能是指指示电源、 控制
装置、受控设备的工作状态，以及指示消防电气控制装置和受控设备的故障状态。
三 、组成与工作原理
用于
与主控单元通信， 将主控单元发来的命令、 内部信息或所带设备外部信息通过通信控制单元发送给联网
的火灾报警控制器或监控设备； 同时， 通过通信控制单元接收网络上传输的网络信息， 将其通过通信管
理控制部件发送给主控单元，并且通过通信管理控制部件管理整个网络通信。在构建本地化局域网时，
通常采用的通信接口技术规约有 RS-232/485 ，CANBU、S LONWORK、SPROFIBUS等现场总线或工业以太网
非延时状态下能在 3s（一般发生动作后会有一段信号传输过程）内向与其连接的各类受控设
备发出启动信号，按设定的控制逻辑直接或间接控制该受控设备
, 同时发出启动光指示信号。
消防联动控制器能接收受控设备动作后的反馈信号，并显示相应设备状态。
2) 消防联动控制器能接收连接的启泵按钮、 水流指示器等灭火系统启动按钮相关触发器件发出的
能指示
8h 以上。备用电源容量能保证控制器在监视状态下工作
消防控制模块
消防控制模块消防控制模块也叫输入输出模块，是消防联动控制系统的重要组成部分，用在火灾自动报警系统中连接排烟阀、送风阀、防火阀等等外部设备。
模块多有一对常开、常闭触点，通过模块上面的触点连接外接电路来实现外部设备的联动控制。
国内火灾报警厂家众多，这里介绍几款输入输出模块。
目录1GST-LD-8301型输入输出模块2HJ-1825型输入输出模块3SAN1800型输入输出模块1GST-LD-8301型输入输出模块此模块用于现场各种一次动作并有动作信号输出的被动型设备如：排烟阀、送风阀、防火阀等接入到控制总线上。
本模块采用电子编码器进行编码，模块内有一对常开、常闭触点。
模块具有直流24V 电压输出，用于与继电器触点接成有源输出，满足现场的不同需求。
另外模块还设有开关信号输入端，用来和现场设备的开关触点连接，以便对现场设备是否动作进行确认。
本模块具有输入、输出具有检线功能。
应当注意的是，不应将模块触点直接接入交流控制回路，以防强交流干扰信号损坏模块或控制设备。
（1）工作电压：总线电压：总线24V 电源电压：DC24V（2）监视电流：总线电流≤1mA电源电流≤5mA海湾8301模块（3）动作电流：总线电流≤3mA电源电流≤20mA（4）线制：与控制器采用无极性信号二总线连接，与DC24V电源采用无极性电源二总线连接（5）无源输出触点容量：DC24V/2A，正常时触点阻值为100kΩ，启动时闭合，适用于12V~48V直流或交流（6）输出控制方式：脉冲、电平（继电器常开触点输出或有源输出，脉冲启动时继电器吸合时间为10s）（7）出厂设置：常开检线输入、无源输出方式（8）使用环境：温度：-10℃～+55℃相对湿度≤95%，不结露（9）外壳防护等级：IP30（10）外形尺寸：86mm×86mm×43mm（带底壳）2HJ-1825型输入输出模块用于控制警铃、声光报警器、阀、口、电梯、广播切换等，输出继电器提供二常开二常闭转换触点，触点容量AC250V/3A,DC24V/5A，模块接收无源常开反馈信号。
