交换机的光口和电口

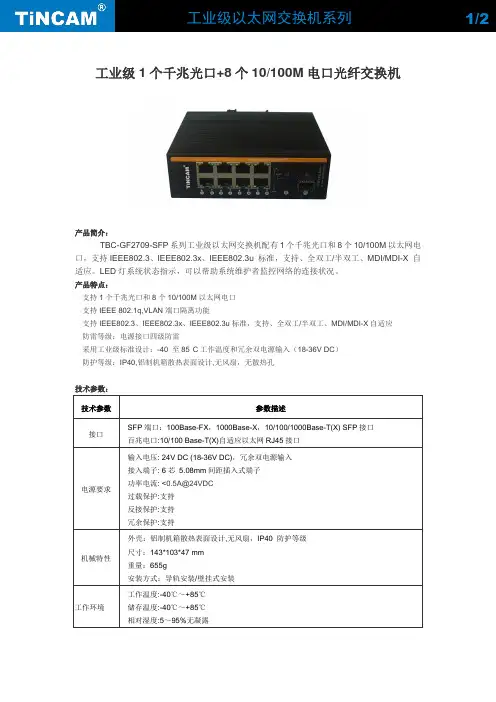

工业级1个千兆光口8个10100M电口光纤交换机
工业级1个千兆光口+8个10/100M电口光纤交换机产品简介：TBC-GF2709-SFP系列工业级以太网交换机配有1个千兆光口和8个10/100M以太网电口，支持IEEE802.3、IEEE802.3x、IEEE802.3u 标准，支持、全双工/半双工、MDI/MDI-X 自适应。
LED灯系统状态指示，可以帮助系统维护者监控网络的连接状况。
产品特点：支持1个千兆光口和8个10/100M以太网电口支持IEEE 802.1q,VLAN端口隔离功能支持IEEE802.3、IEEE802.3x、IEEE802.3u标准，支持、全双工/半双工、MDI/MDI-X自适应防雷等级：电源接口四级防雷采用工业级标准设计：-40 至85°C工作温度和冗余双电源输入（18-36V DC）防护等级：IP40,铝制机箱散热表面设计,无风扇，无散热孔技术参数：技术参数参数描述接口SFP端口：100Base-FX，1000Base-X，10/100/1000Base-T(X) SFP接口百兆电口:10/100 Base-T(X)自适应以太网RJ45接口电源要求输入电压: 24V DC (18-36V DC)，冗余双电源输入接入端子: 6芯5.08mm间距插入式端子功率电流: <0.5A@24VDC过载保护:支持反接保护:支持冗余保护:支持机械特性外壳：铝制机箱散热表面设计,无风扇，IP40 防护等级尺寸：143*103*47 mm重量：655g安装方式：导轨安装/壁挂式安装工作环境工作温度:-40℃～+85℃储存温度:-40℃～+85℃相对湿度:5～95%无凝露工业级以太网交换机系列1/2。
烽火交换机简单配置说明
烽火交换机简单配置与故障排查说明本文档针对烽火网管系列交换机简单配置做以下说明，请每个工作人员仔细阅读，牢固掌握交换机配置使用规范，防止人为使用设备不当造成的网络故障。
一，所有交换机从线路上撤回如果没有损坏，经测试可以复用的，必须经过以下配置放可再投入使用。
步骤1 交换机原有配置清除登录交换机将网线插入交换机外接配置口ETH口，在本地计算机配置网络IP: 192.168.2.5 子网掩码：255.255.255.0 网关地址默认不输入任何IP，在本地计算机打开IE浏览器在地址栏输入192.168.2.1用户名admin 密码12345界面如下选择左边配置选项系统配置－系统重启－最后选项（rebootToFactoryDault）选择设置系统充气后便还愿为出厂设置。
步骤2 重新再配置交换机－隔离端口首先按原有方式进入交换机配置界面，配置端口隔离Pvlan选择左边配置VLAN配置－私有VLAN配置在pvlan号输入1 除了1口上联口保持－状态其他端口均点选为| 状态如图然后选择设置设备完成后状态如上图，然后保存设置选择系统配置保存配置选择SA VE 后点选设置完毕。
步骤3 加入到小区任何地方，在系统上均要写入楼号单元层等信息。
选择－系统配置－系统信息，在系统名称里如上图写入交换机所在位置信息，写入后点选设置设置完毕后，选择保存配置选择SA VE 点选设置完毕。
二．更换小区主节点交换机配置说明所有小区主节点交换机均配置有管理IP地址，所有更换行为均要通知宽带部63313048 或63313028，新换交换机均要配置原有管理IP地址方可更换。
更换后经专家座席确认管理地址生效后放可离开工作现场。
按上述方法进入交换机管理界面，在系统配置－网络配置中按照上图方法写入相应的管理IP 和网关，写入后点选设置生效。
每个主节点为主管理交换机，相应配置角色为命令行交换机，配置方法如下图在集群管理－全局配置角色选择命令交换机选择确认后选设置生效，然后保存设置，完毕。
兮克二层管理交换机(8个2.5G电口和4个万兆光口,支持vlan划分和链路聚合)使用手册
SKS7300-8GPY4XGS管理型交换机用户手册（初稿）目录一、使用Web浏览器访问交换机并登录二、系统信息1.基本信息2.运行信息三、二层接口1.端口管理2.端口隔离3.风暴抑制4.端口镜像四、VLAN配置1.配置基本VLAN设置2.端口VLAN3.配置基于MAC的VLAN4.配置基于子网IP的VLAN5.GVRP配置五、配置基本STP设置六、三层接口管理七、故障排除1. Ping2. Traceroute3. 重新启动交换机4.将交换机重置为出厂默认设置一、使用Web浏览器访问交换机并登录您可以使用web浏览器访问交换机并登录配置。
您必须能够从管理系统成功地ping 到管理型交换机管理接口的IP地址，才能开始使用web访问。
要使用基于浏览器的访问权限登录交换机，请执行以下操作：使用192.168.10.0子网中的静态IP地址准备您的计算机，例如192.168.10.101。
将以太网电缆从计算机上的以太网端口连接到交换机上的以太网端口。
启动web浏览器。
在web浏览器地址字段中输入交换机的IP地址，交换机的默认IP地址为192.168.10.12 。
此时将显示登录屏幕。
输入用户名和密码。
默认管理员用户名为admin，默认管理员密码为空，即不要输入密码。
单击登录按钮。
将显示web管理界面页面。
二、系统信息在系统信息界面可以看到交换机的一些基本信息和运行信息。
1、基本信息2、运行信息三、二层接口1、端口管理端口管理界面可以更改勾选端口的端口速率、流量控制、巨型帧、出口限速、入口限制等限制端口的使用，在二层接口界面可以关闭启用端口。
选择要更改的端口号设置，即勾选端口号，更改设置完成之后点击修改，即可应用更改。
2、端口隔离端口隔离可以实现隔离范围内的端口之间不能互访，只能和上联口相同。
勾选需要设置隔离的端口，端口隔离开启状态选择开启，点击修改应用设置，那么端口范围内的端口之间则无法互访。
3、风暴抑制选择风暴抑制端口范围，启用需要设置的广播数据包、多播数据包、未知单播包，并设置PPS值，点击修改应用设置。
光口和电口的定义
广播结构
特定的介质访问控制（MAC）方案
采用 100BASE-TX 的配线拓扑结构规定了使用一个配线集线器，按星型配置铺设电缆，并使用五类 UTP 或 STP 布线。每一网络节点都有一独立的电缆线路，从节点到集线器其长度不得超过 100 米（328 英尺）。
100Base-T:100Mbps，Baseband，双绞线对。简而言之，100Base-T是一种以100Mbps速率工作的局域网（LAN）标准，它通常被称为快速以太网，并使用UTP（非屏蔽双绞线）铜质电缆。快速以太网有三种基本的实现方
bott 2008-5-21 15:10
FE
其中F是快速的意思
E即Ethernet以太网接口的意思
FE就是快速以太网接口,速率100M,有FE光口跟FE电口之分
***************************************************************
100Base-FX使用的是两对光纤，其中一对用于发送数据，另一对用于接收数据。可用单模光纤或者多模光纤，在全双工情况下，单模光纤的最大传输距离是40千米，多模光纤的最大传输距离是2千米。100Base-FX信号的编码于100Base-TX一样采用4B/5B-NRZI方案。
majin0605 2008-6-16 14:39
FE接口最常用的是RJ-45的电接口，也可以是光接口，目前用的较多的是STM-1的SFP接口。
wys205 2008-5-17 12:21
FE是fast Ethernet 的缩写，即快速以太网,只表示是100M快速以太网,
其物理承载介质既可以是电口,也可以是光口
bluerax 2008-5-17 23:30

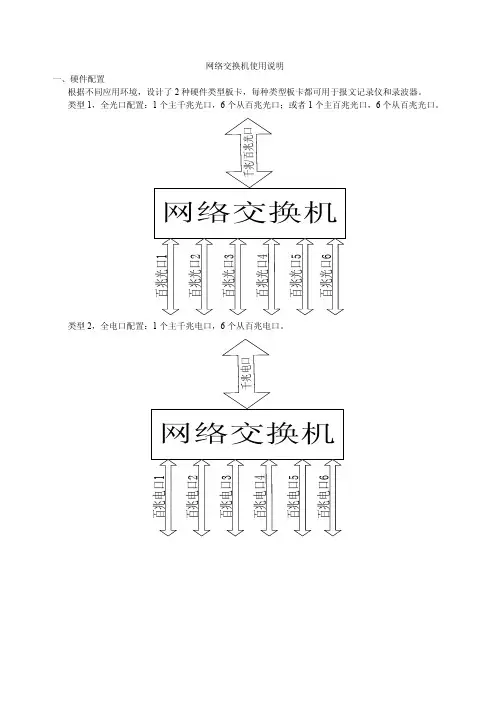

网络交换机使用说明
网络交换机使用说明一、硬件配置根据不同应用环境，设计了2种硬件类型板卡，每种类型板卡都可用于报文记录仪和录波器。
类型1，全光口配置：1个主千兆光口，6个从百兆光口；或者1个主百兆光口，6个从百兆光口。
类型2，全电口配置：1个主千兆电口，6个从百兆电口。
光口电口混合配置：1个主千兆光口，6个从百兆电口。
二、功能报文记录仪使用：把6个百兆口来的数据包汇聚到主网口输出。
不需要参数配置。
录波器使用：● 接收各个网口来的数据包，按照预设的目的地址组划分，转发到相应的网口输出，不设置不转发。
共7个网口，所以共有7个转发方向。
其中最顶端网口编号为1，最底端主网口的编号为7。
● 类型1全光口板的主光口默认配置速度为千兆口，主光口模块可带电插拔程序自动识别。
● 类型2主网口（光口或电口）都为千兆口。
● 使用前通过配置软件对各个数据包根据目的地址进行设置，规定其出口。
● 配置端口规定为第一个百兆网口。
三、FPGA 程序有2个程序版本，一个用于报文记录仪使用，另一个录波器用。
四、配置软件安装如果初次安装，电脑上还没有.net framework 环境则需要拷贝完整安装文件，包括以下部分：安装的时候点击setup.exe, 如果电脑上还已经有.net framework 环境，则安装时候只需安装文件即可，点击安装，按照默认一步一步安装完成后会提示是否安装，如果以前已经安装则点击否就行了，点击是重新安装也没问题。
五、配置软件使用1，主界面2，工具栏按钮说明a，下发配置：将当前配置发送到交换机；b，读取配置：将交换机配置读取到本机并显示在主界面上；c，打开配置：打开本地配置文件并显示到主界面上；d，保存配置：将主界面当前配置保存到本地配置文件；e，开始测试：启动线程，不间断的向交换机发送数据；f，停止测试：停止“开始测试”按钮开启的测试；g，中断数据：中断和交换机的数据传输；h，设置Mac：设置mac地址的范围，主界面中的mac地址在起始地址和结束地址之间循环(如果结束地址和起始地址之间的mac地址数小于总的Mac地址数)。
交换机的RJ45端口 VS SFP端口,哪种更好？
交换机的RJ45端口VS SFP端口，哪种更好？
从事光通信行业的应该都知道，千兆以太网已经越来越普遍，现在市场
上的千兆以太网交换机一般有两种端口：RJ45端口和SFP端口，这两种端口都可以进行千兆以太网传输，那幺他们有什幺区别，分别应该怎样进行布线呢？今天易天光通信将在这为大家一一解答。
RJ45端口和SFP端口有什幺区别？
千兆以太网交换机的RJ45端口是一种内置端口，只需要使用一根超五类或六类网线就可以连接两个RJ45端口的千兆以太网交换机。
千兆以太网交换机的SFP端口符合1000BASE-T（IEEE 802.3ab）标准，传输速率可达1000 Mbps。
若要进行数据传输，必须要先插入SFP电口光模块到交换机的SFP端口，然后使用网线（五类/超五类/六类网线）；或者先插入
两个SFP光口光模块，然后使用一根光纤跳线。
此外，在数据中心、局域网（LAN）等应用中，交换机的SFP端口还具有100/1000Mbps自适应功能。
千兆以太网交换机的RJ45连接和SFP连接
下图是千兆以太网交换机的RJ45连接和SFP连接实例，从中可以看出
SFP连接需要使用两个SFP电口光模块和一根五类网线，或者使用两个SFP
光口光模块和一根光纤跳线；而RJ45连接只需要使用一根五类网线就可以了。
光口和电口的区别
光口和电口的区别1.光口就是我们通常说的带光板扩展槽的可以插入光纤进行远距离数据传输电口就是我们常说的RJ45的端口也就是网线口带网管的交换机可以进行交换机的功能以及权限的管理和在线监控设备状态并且带有网络登陆功能。
非网管型就是傻瓜型插上线就直接用一般仅仅只有二层交换功能2.光口和电口的英语翻译fibreopticalportelectricalport3.根据IEEE802.3的标准100Base有光口和电口之分.电口距离为100米光口分单模和多模.单模光口有100baseLX和100baseZX多模为100baseFXFE口只是代表100M以太网而已而电口和光口是业务的接口类别不是同一个概念100M的以太网接口目前可以用电口和电缆线连接进行传送也可以用光模块和光纤连接进行信号传送。
4.从介质角度看FE包括两种接口类型电口和光口下面是详细说明.1.100BASE-TX是IEEE802.3u标准它制定了在五类无屏蔽双绞线UTP或屏蔽双绞线STP上速率达100Mbps的快速以太网信令标准。
作为IEEE802.3以太网标准的扩充快速以太网的特性包括数据传输率为100Mbps广播结构特定的介质访问控制MAC方案采用100BASE-TX的配线拓扑结构规定了使用一个配线集线器按星型配置铺设电缆并使用五类UTP或STP布线。
每一网络节点都有一独立的电缆线路从节点到集线器其长度不得超过100米328英尺。
100Base-T100MbpsBaseband双绞线对。
简而言之100Base-T是一种以100Mbps速率工作的局域网LAN标准它通常被称为快速以太网并使用UTP非屏蔽双绞线铜质电缆。
快速以太网有三种基本的实现方式100Base-FX、100Base-T、和100Base-T4。
每一种规范除了接口电路外都是相同的接口电路决定了它们使用哪种类型的电缆。
为了实现时钟/数据恢复CDR功能100Base-T使用4B/5B曼彻斯特编码机制。
【交换机的光口与电口】光纤常用8种接口与5种连接器
什么是交换机的光口与电口？光纤常用8种接口与5种连接器1光口是光纤接口的简称。
光纤接口是用来连接光纤线缆的物理接口。
其原理是利用了光从光密介质进入光疏介质从而发生了全反射。
通常有SC、ST、提到光口，就不能不提到GBIC与SFP，SFP是什么呢？SFP就是光模块。
GBIC，是将千兆位电信号转换为光信号的接口器件。
GBIC设计上可以为热插拔使用。
GBIC是一种符合国际标准的可互换产品。
采用GBIC接口设计的千兆位交换机由于互换灵活，在市场上占有较大的市场份额。
SFP可以简单的理解为GBIC的升级版本。
SFP支持SONET、Gigabit Ethernet、光纤通道以及一些其他通信标准。
此标准扩展到了SFP+，能支持10.0 Gbit/s传输速率，包括8 gigabit光纤通道和10GbE。
与模块的Xenpak、X2或XFP版本相比，SFP+模块将部分电路留在主板实现，而非模块内实现。
SFP+SFP+是光纤模块，是一种可热插拔的，独立于通信协议的光学收发器，是SFP的升级。
在以太网和1G、2G、4G光纤通道上SFP已经得到了广泛应用。
SFP+为了适应更高的数据速率，设计了比SFP增强的电磁屏蔽与信号保护特性，并且制定了新的电接口规范。
二、什么是电口？电口是相对光口来讲的，是指防火器的物理特性，主要指铜缆，是处理的电信号。
目前使用普遍的网络接口有百兆电口和千兆电口等。
简单来说，电口就是普通的网线接口，一般速率为10M或者100M,部分支持1000M.电口的最远距离为100米。
三、光口和电口的区别1、是纯物理层上的传输介质变换，其实就是光信号和电信号的转换。
2、光口就是我们通常说的带光板扩展槽的可以插入光纤，进行远距离数据传输；电口就是我们常说的RJ45的端口也就是网线口。
3、155Mb/s以下都是电接口，155Mb/s以上都是光接口；155Mb/s可以是电接口，也可以是光接口；局内连接可以是电接口，也可以是光接口；局间连接都是光传输；电信号用同轴电缆连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简单说就是，光接光，电接电。
比如一般的电脑网卡都是电口，所以要接到交换机电口，用一般的双绞线连接即可。
如果两台交换机都有光口，或者你的电脑是光网卡，则可以用光口互连，当然中间用的是光缆。
如果两个设备距离较近，可以直接用光跳线连接。
当然，光接头的制作比较麻烦，需要的工具昂贵，所以都是买现成的，其外形现在大多是LC的，老一点的交换机有SC的。
远距离连接就要进行光缆铺设，并在两端制作光配线盒。
然后再用光跳线连接到设备上。
光配线盒上的接口形状一般都是ST和FC的，选购光跳线时，一定要分清两边端口的外部类型。
一般光口的带宽都是1000M以上的，电口则是100M的居多，当然目前很多笔记本的电口网卡都是1000M的。
电口的连接比较简单，基本上都是RJ45标准的模块。
光口则要考虑模块和光缆的匹配以及两端光模块的匹配，所以一般设备上的所谓光口实际上只是一个可插入模块的底座。
底座上可以插电模块、多模光模块、单模光模块。
根据交换机对这个底座端口的带宽支持，又可分100M、1000M、10000M等等。
最重要的是，两端模块类型要一致。
这里的类型主要指的是多/单模、带宽和距离三个因素。
单模光模块：SM
多模光模块：MM。
