培优 易错 难题电功率的综合计算问题辅导专题训练含答案
一、初中物理电功率的综合计算问题1．如图甲所示电路中，电源电压不变，R 1是定值电阻，R 2是滑动变阻器。
闭合开关，将滑动变阻器的滑片从一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则此过程中下列选项正确的是( )A ．电路总功率的最大值为43.2WB ．滑动变阻器最大功率为3.6WC ．滑动变阻器的最大阻值为10ΩD ．定值电阻电功率的变化值为8.1W【来源】江苏省苏州市高新区2019-2020学年九年级（上)期末物理试题【答案】B 【解析】 【分析】 【详解】R 1、R 2串联电路中，当I =1.2A 时：1.2R 1=U ……①当I =0.3A 时，U 2=9V ，可得：0.3R 1+9V=U ……②由①②式解得：R 1=10Ω，U =12V 。
A ．当I =1.2A 时，电路总功率最大：==12V 1.2A=14.4W P UI ⨯大大。
故A 错误；B ．由滑动变阻器的功率公式得：()2222222121212=4U R U P I R R R R R R R R ⎛⎫== ⎪+-+⎝⎭滑， 当R 2=R 1=10Ω时，P 滑有最大值2P 大：()2212V ==3.6W 410ΩP ⨯大，故B 正确；C ．滑动变阻器最大阻值为：9V ==30Ω0.3AU R I =滑， 故C 错误；D ．当I =0.3A 时，定值电阻电功率为：()22110.3A 10Ω=0.9W P I R ==⨯， 当I =1.2A 时，定值电阻电功率为：()2211 1.2A 10Ω=14.4WP I R ==⨯'， 所以定值电阻电功率的变化值为：11114.4W 0.9W=13.5W P P P '-=-∆=。
故D 错误。
2．小明设计了一个多档位电加热器，电路如图所示，其中R 1、R 2、R 3为发热电阻，三个灯泡为上述发热电阻相应的工作指示灯，其消耗的电功率可忽略不计。
小明设想通过开关的组合，使电加热器具有多档功率。
当只S 1闭合时，测得功率为200W ；当只S 2闭合时，测得功率为100W ；此电热器最大发热功率为800W ，则（ ）A ．当只S 3闭合时，电热器功率为500WB ．此电热器共有六档不同的功率C ．电阻R 1、R 2、R 3的阻值之比为5∶10∶2D ．正确使用此电热器，在连续用电1min 内可能耗电24000J 【来源】2019年河北省唐山市丰润区中考一模物理试题 【答案】AC 【解析】 【分析】(1)由电路图可知，三个发热电阻并联，由并联电路特点可以求出各电阻的功率，求出只有S 3闭合时的功率；(2)三个开关的通断组合成不同的连接方式，其发热功率不同； (3)由电功率的变形公式求出三个发热电阻的比值； (4)由电功公式W Pt =分析电热器消耗的电能。
【详解】A ．三个开关都闭合时，三个发热体并联，功率等于三个功率之和，最大为800W ，所以当只S 3闭合时，电热器功率为312800W 200W 100W 500W P P P P =--=--=故A正确；B．三个开关的通断组合成的连接方式有：只S1闭合；只S2闭合；只S3闭合；只S1、S2闭合；只S1、S3闭合；S2、S3闭合；只S1、S2、S3都闭合；共七种组合方式，即为七个档位，故B错误；C．由2UPR=可得，三个发热电阻的阻值之比222123123111::::::5:10:2200W100W500WU U UR R RP P P===故C正确；D．只S1闭合时，工作1分钟，该电加热器消耗的电能411200W60s 1.210JW Pt==⨯=⨯只S2闭合时，工作1分钟，该电加热器消耗的电能322100W60s610JW P t==⨯=⨯只S3闭合时，工作1分钟，该电加热器消耗的电能433500W60s310JW Pt==⨯=⨯只S1、S2闭合时，工作1分钟，该电加热器消耗的电能4412()(200W100W)60s 1.810JW P P t=+=+⨯=⨯只S2、S3闭合时，工作1分钟，该电加热器消耗的电能4523()(100W500W)60s 3.610JW P P t=+=+⨯=⨯只S1、S3闭合时，工作1分钟，该电加热器消耗的电能4613()(200W500W)60s 4.210JW P P t=+=+⨯=⨯开关全部闭合时，工作1分钟，该电加热器消耗的电能47123()(200W100W500W)60s 4.810JW P P P t=++=++⨯=⨯故D错误。
故选AC。
3．如图是一个电加热器的工作原理图，其中1R和2R是阻值不变的发热电阻；已知加热器的额定电压为220V，额定加热功率990W，额定保温功率为110W。
当电加热器正常工作时，下列说法正确的是（）A．加热器的功率为110W时，开关S、1S都闭合B．开关S闭合，1S由断开到闭合，电路中电流变大，2R的功率变大C ．电阻1R 与2R 的阻值之比为1∶8D ．若用电高峰期实际电压为200V ，加热器保温状态下的实际功率约为90.9W 【来源】2020年四川省成都市锦江区中考二诊物理试题 【答案】BD 【解析】 【分析】 【详解】A ．只闭合开关S ，两电阻串联，电阻较大，根据2U P R=知，在电压一定时，电功率较小，加热器处于保温状态，则此时加热器的功率为110W ，故A 错误；B ．开关S 闭合，S 1断开时，两电阻串联，S 1闭合时，电阻R 1被短路，只有电阻R 2工作，电阻减小，根据U I R=知，电路的电流增大，R 2的电阻不变，根据22P I R =知R 2的功率变大，故B 正确； C ．因为22U P R =加热、212U P R R =+保温，且P 加热=990W 、P 保温=110W ，所以 22212::990W :110W U U P P R R R ==+加热保温即12291R R R += 所以1281R R = 故C 错误；D ．只闭合开关S ，加热器处于保温状态，两电阻串联，保温功率为110W ，则2212(220V)=440Ω110WU P R R +==额保温当实际电压为200V 时，实际功率约为2122(200V)=90.9W 440ΩU R R P =≈+额实故 D 正确； 故选BD 。
4．如图甲所示电路，闭合开关后，当滑动变阻器的滑片从最左端a 滑到最右端b 的过程中，电流表示数I 与电压表示数U 的关系图象如图乙所示，则下列说法正确的是（ ）A ．滑动变阻器的最大电功率为0.8WB ．定值电阻R 0的阻值为10ΩC ．当滑片在a 端时，R 0的功率为0.4WD ．当滑片在b 端时，电路的总功率为1.2W【来源】辽宁省沈阳市和平区2019-2020学年九年级（上)期末测试物理试题 【答案】BD 【解析】 【分析】 【详解】由电路图可知，R 0与滑动变阻器串联，电流表测电路中的电流，电压表测变阻器两端的电压。
A B ．当滑片位于a 端时，接入电路中的电阻为零，电路中的电流最大，由图像可知，电路中的最大电流I 大 = 0.6A ，由UI R=可得，电源的电压 000.6A U I R R ==⨯大当滑片位于b 端时接入电路中的电阻最大，电压表的示数最大，电流表的示数最小，由图像可知，U 滑 = 4V ，电路中的最小电流I 小 = 0.2A 。
则滑动变阻器的最大阻值为4V20Ω0.2AU R I ===滑滑小 因串联电路中总电阻等于各分电阻之和，所以，电源的电压()()000.24A 20ΩU I R R R =+=⨯+滑因电源电压不变，所以()000.6A 0.24A 20ΩR R ⨯=⨯+解得010ΩR =，电源电压为000.6A 0.6A 10Ω6V U I R R ==⨯=⨯=大滑动变阻器与电阻R 0串联，设滑动变阻器的电功率P 2，两端电压为U 2，通过的电流为I 222222222220000()(0)11()()4U U U P U I I R R R R R R R R R R R R =====≠++-+滑滑滑滑滑滑滑滑滑动变阻器的电功率最大时， 滑动变阻器的阻值为010ΩR R==滑根据串联分压的特点，滑动变阻器两端的电压为总电压的一半，由图可知，当滑动变阻器两端电压为R 3VU=，通过滑动变阻器的电流为0.3A，所以滑动变阻器的最大功率为R 3V0.3A0.9WP U I==⨯=故A错误，B正确；C．当滑片在a端时，R0的功率为06V0.6A=3.6WP UI==⨯大故C错误；D．当滑片在b端时，由图可知，此时电路中的电流I小 = 0.2A，电路的总功率为6V0.2A 1.2WP UI==⨯=小故D正确。
故选BD。
5．如图所示的电路中，电源两端电压为U，且保持不变，R1、R2和R3为三个定值电阻，已知R1=10 Ω。
当只闭合开关S2时，电流表的示数为0.3 A，电路消耗的总功率为P，R2消耗的电功率为P2；当三个开关都闭合时，电流表的示数改变了1.5 A，电路消耗的总功率为P'，R2消耗的电功率为P2'。
当只断开开关S1时，电流表的示数为0.6 A。
下列判断正确的是（）A．U=12 V，R2=20ΩB．U=9 V，R3=30 ΩC．R3=15 Ω，P2:P2'=1:4D．R2=20Ω，P: P'=1:6【来源】【万唯】2019年贵州省遵义市初中毕业生学业（升学)统一考试综合理科（物理部分)试题（白卷)【答案】AD【解析】【详解】当只闭合开关S2时，等效电路图如图1所示；当三个开关都闭合时，等效电路图如图2所示；当只断开开关S1时，等效电路图如图3所示。
由图1可得：123=0.3A UI R R =+①；1 0.3P UI U ==②； 221220.09P I R R ==③；由图2可得：21221.5A 0.3A=1.8A 10U U U U I R R R =+=+=+Ω④； ' 1.8P U =⑤；由图3可得：320.6A UI R ==⑥； 因并联电路中各支路独立工作、互不影响，所以：223220.36P I R R '==⑦；由②⑤式可得：'0.3 1.816P P U U ==∶∶∶ ；由③⑦两式可得：22220.090.3614P P R R '==∶∶∶；B ．由④⑥两式可得：U =12 V ，故B 错误； AD ．代入⑥式可得：R 2=20Ω，故AD 正确；C ．代人①式可得：R 3=20 Ω，故C 错误。
故选AD 。
6．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（）A．两灯串联在220V的电路中，甲灯比乙灯亮B．乙灯的灯丝较细，正常发光时的电流较小C．两灯均正常发光时，甲灯消耗的电能较小D．乙灯的实际功率一定是25W【来源】广东省深圳市福田区2019-2020学年九年级（上)期末物理试题【答案】B【解析】【详解】A．由甲、乙图和电功率变形公式2URP可知，甲灯的电阻小于乙电阻。
2020-2021培优 易错 难题电功率的综合计算问题辅导专题训练附答案解析

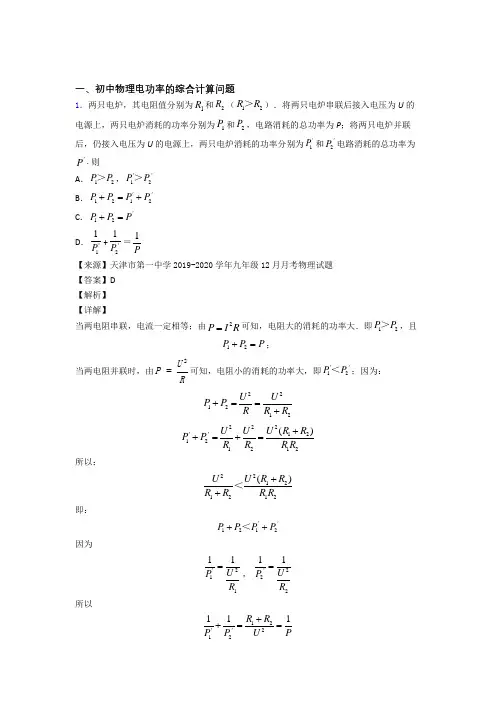

一、初中物理电功率的综合计算问题1．两只电炉，其电阻值分别为1R 和2R （12R R ＞）．将两只电炉串联后接入电压为U 的电源上，两只电炉消耗的功率分别为1P 和2P ，电路消耗的总功率为P ；将两只电炉并联后，仍接入电压为U 的电源上，两只电炉消耗的功率分别为1P '和2P '电路消耗的总功率为P '. 则A ．12P P ＞，12P P ''＞B ．1212P P P P ''+=+C ．12P P P '+=D ．'11P +'21P ＝1P 【来源】天津市第一中学2019-2020学年九年级12月月考物理试题 【答案】D 【解析】 【详解】当两电阻串联，电流一定相等；由2P I R =可知，电阻大的消耗的功率大．即12P P ＞，且12P P P +=；当两电阻并联时，由2U P R=可知，电阻小的消耗的功率大，即12P P ''＜；因为：221212U U P P R R R +==+ 22212121212()U R R U U P P R R R R ''++=+=所以：22121212()U R R U R R R R ++＜ 即：1212P P P P ''++＜因为21111U P R '=， 22211U P R '= 所以12212111R P P U P R ''++==而不等于1P'；综上分析，故选D。
2．小明设计了一个多档位电加热器，电路如图所示，其中R1、R2、R3为发热电阻，三个灯泡为上述发热电阻相应的工作指示灯，其消耗的电功率可忽略不计。
小明设想通过开关的组合，使电加热器具有多档功率。
当只S1闭合时，测得功率为200W；当只S2闭合时，测得功率为100W；此电热器最大发热功率为800W，则（）A．当只S3闭合时，电热器功率为500WB．此电热器共有六档不同的功率C．电阻R1、R2、R3的阻值之比为5∶10∶2D．正确使用此电热器，在连续用电1min内可能耗电24000J【来源】2019年河北省唐山市丰润区中考一模物理试题【答案】AC【解析】【分析】(1)由电路图可知，三个发热电阻并联，由并联电路特点可以求出各电阻的功率，求出只有S3闭合时的功率；(2)三个开关的通断组合成不同的连接方式，其发热功率不同；(3)由电功率的变形公式求出三个发热电阻的比值；(4)由电功公式W Pt=分析电热器消耗的电能。
【物理】培优电功率的综合计算问题辅导专题训练及详细答案

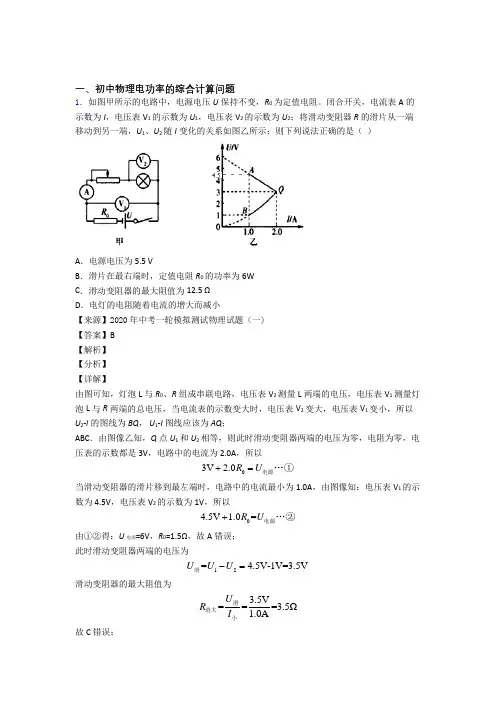

一、初中物理电功率的综合计算问题1．如图甲所示的电路中，电源电压U 保持不变，R 0为定值电阻。
闭合开关，电流表A 的示数为I ，电压表V 1的示数为U 1，电压表V 2的示数为U 2；将滑动变阻器R 的滑片从一端移动到另一端，U 1、U 2随I 变化的关系如图乙所示；则下列说法正确的是（ ）A ．电源电压为5.5 VB ．滑片在最右端时，定值电阻R 0的功率为6WC ．滑动变阻器的最大阻值为12.5 ΩD ．电灯的电阻随着电流的增大而减小【来源】2020年中考一轮模拟测试物理试题（一) 【答案】B 【解析】 【分析】 【详解】由图可知，灯泡L 与R 0、R 组成串联电路，电压表V 2测量L 两端的电压，电压表V 1测量灯泡L 与R 两端的总电压，当电流表的示数变大时，电压表V 2变大，电压表V 1变小，所以U 2-I 的图线为BQ ， U 1-I 图线应该为AQ ；ABC ．由图像乙知，Q 点U 1和U 2相等，则此时滑动变阻器两端的电压为零，电阻为零，电压表的示数都是3V ，电路中的电流为2.0A ，所以03V 2.0R U +=电源…①当滑动变阻器的滑片移到最左端时，电路中的电流最小为1.0A ，由图像知：电压表V 1的示数为4.5V ，电压表V 2的示数为1V ，所以04.5V 1.0=R U +电源…②由①②得：U 电源=6V ，R 0=1.5Ω，故A 错误； 此时滑动变阻器两端的电压为12= 4.5V-1V=3.5V U U U -=滑滑动变阻器的最大阻值为3.5V===3.5Ω1.0AU R I 滑滑大小 故C 错误；滑片在最右端时，U 1和U 2相等都是3V ，电路中的电流为2.0A ，已知R 0=1.5Ω，定值电阻R 0的功率为2200(2.0A) 1.5Ω=6W P I R ==⨯故B 正确；D ．通过灯泡的电流增大时，灯泡两端的电压变大，温度升高，灯丝的电阻变大，故D 错误。
中考物理 电功率的综合计算问题 培优易错试卷练习(含答案)附答案

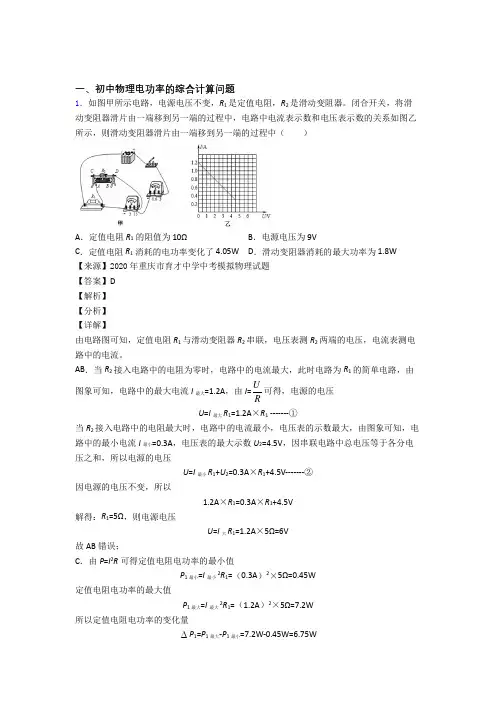

一、初中物理电功率的综合计算问题1．如图甲所示电路，电源电压不变，R1 是定值电阻，R2 是滑动变阻器。
闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则滑动变阻器滑片由一端移到另一端的过程中（）A．定值电阻R1的阻值为10ΩB．电源电压为 9VC．定值电阻R1消耗的电功率变化了 4.05W D．滑动变阻器消耗的最大功率为 1.8W【来源】2020年重庆市育才中学中考模拟物理试题【答案】D【解析】【分析】【详解】由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流。
AB．当R2接入电路中的电阻为零时，电路中的电流最大，此时电路为R1的简单电路，由图象可知，电路中的最大电流I最大=1.2A，由I=UR可得，电源的电压U=I最大R1=1.2A×R1 -------①当R2接入电路中的电阻最大时，电路中的电流最小，电压表的示数最大，由图象可知，电路中的最小电流I最小=0.3A，电压表的最大示数U2=4.5V，因串联电路中总电压等于各分电压之和，所以电源的电压U=I最小R1+U2=0.3A×R1+4.5V-------②因电源的电压不变，所以1.2A×R1=0.3A×R1+4.5V解得：R1=5Ω，则电源电压U=I大R1=1.2A×5Ω=6V故AB错误；C．由P=I2R可得定值电阻电功率的最小值P1最小=I最小2R1=（0.3A）2×5Ω=0.45W定值电阻电功率的最大值P1最大=I最大2R1=（1.2A）2×5Ω=7.2W所以定值电阻电功率的变化量ΔP1=P1最大-P1最小=7.2W-0.45W=6.75W故C 错误；D ．由图乙可知，滑动变阻器消耗的功率为P 2=I 2R =(12UR R +)2⨯R 2=()2225ΩU R ⨯+R 2=()22225ΩU R R +=()22225Ω20ΩU R R -+ 当R 2=5Ω时，P 2有最大值P 2max =220ΩU =()26V 20Ω=1.8W故D 正确。
物理电功率的综合计算问题的专项培优易错试卷练习题(含答案)及答案
一、初中物理电功率的综合计算问题1．额定电压均为6V 的甲、乙两灯的I ﹣U 图线如图所示，则下列说法不正确的是（ ）A ．甲、乙两灯的电阻均随电压增大而增大B ．甲、乙两灯的额定功率之比为2∶1C ．甲、乙两灯并联接在电压为2V 的电源两端时，电阻之比为2∶3D ．甲、乙两灯串联接在电压为8V 的电源两端时，实际功率之比为1∶9 【来源】四川省达州市达川区2019-2020学年九年级（上)期末物理试题 【答案】D 【解析】 【分析】(1)根据图像读出几组电流和电压对应的值，根据欧姆定律求出对应的电阻，然后得出两灯泡电阻与两端的电压关系；(2)根据图像读出两灯泡额定电压下的电流，根据P UI =求出甲、乙两灯的额定功率之比；(3)甲、乙两灯并联接在电压为2V 的电源两端时，它们两端的电压均为2V ，根据图像读出通过的电流，根据欧姆定律求出此时两灯泡的电阻之比；(4)甲、乙两灯串联接在电压为8V 的电源两端时，通过它们的电流相等，且总电压等于8V ，根据图像读出符合要求的电流和电压，根据P UI =求出两灯泡的实际功率之比。
【详解】A ．由图像可知，甲、乙两灯泡两端的电压分别为2V 、6V 时，通过甲的电流依次为0.3A 、0.6A ，通过乙的电流依次为0.2A 、0.3A ，由U I R =的变形式U R I=可知，甲灯泡的电阻依次为6.67Ω、10Ω，乙灯泡的电阻依次为10Ω、20Ω，所以甲、乙两灯的电阻均随电压增大而增大，则A 正确，不符合题意；B ．甲、乙两灯的额定电压均为6V ，通过的电流I 甲额＝0.6A ，I 乙额＝0.3A ，则甲、乙两灯的额定功率之比：6V 0.6A 26V 0.3A 1U I P P U I ⨯===⨯甲额甲额甲额乙额乙额乙额，则B 正确，不符合题意；C ．甲、乙两灯并联接在电压为2V 的电源两端时，它们两端的电压均为2V ，由图像可知，通过的电流分别为I 甲＝0.3A ，I 乙＝0.2A ，此时两灯泡的电阻之比：0.2A 20.3A 3U RI I U R I I ====甲甲甲乙乙乙甲乙， 则C 正确，不符合题意；D ．甲、乙两灯串联接在电压为8V 的电源两端时，通过它们的电流相等，且总电压等于8V ，由图像可知，当电路中的电流0.3A I '＝、2V U '甲＝、6V U '乙＝时符合，则两灯泡的实际功率之比：2V 0.3A 16V 0.3A 3U I P P U I ''⨯===''⨯甲甲乙乙，则D 错误，符合题意； 故选D 。
培优易错试卷电功率的综合计算问题辅导专题训练及详细答案
一、初中物理电功率的综合计算问题1．如图所示的电路中，电源电压12V 且保持不变，灯丝电阻不随温度变化，灯泡L 的额定功率为7.2W 。
当开关S 1、S 2都闭合时，通过灯泡的电流为I 1，灯泡正常发光；当开关S 1闭合S 2断开时，通过灯泡的电流为I 2，灯泡的功率是3.2W ，则下列计算结果不正确的是（ ）A ．灯泡电阻是20ΩB ．电阻R 的阻值是10ΩC ．当开关S 1闭合S 2断开时，电阻R 的的功率是1.6WD ．I 1:I 2=9:4【来源】2019年四川省成都市树德实验中学（西区)中考二模物理试题 【答案】D 【解析】 【分析】 【详解】A ．当开关S 1、S 2都闭合时，电路为灯泡的简单电路，灯泡正常工作，电源的电压U =12V ，电路中的电流I 1=P U额=7.2W12V=0.6A 灯泡的电阻R L =1U I =12V 0.6A=20Ω 故A 正确，不符合题意；B ．当开关S 1闭合S 2断开时，灯泡和电阻R 串联，电路中的电流I 2LP R 实 3.2W20Ω=0.4A 电路中的总电阻R 总=2U I =12V 0.4A=30ΩR 的阻值R =R 总−R L =30Ω−20Ω=10Ω故B 正确，不符合题意；C．由B知，当开关S1闭合S2断开时，通过电阻R的电流为0.4A，则电阻R的功率P R=I22R=(0.4A)2⨯10Ω=1.6W故C正确，不符合题意；D．由AB知， I1=0.6A，I2=0.4A，则I1:I2=0.6A:0.4A=3:2故D错误，符合题意。
故选D。
2．如图所示的电路中，电源电压12V且保持不变，灯丝电阻不随温度变化，灯泡L的额定功率为7.2W。
当开关S1、S2都闭合时，通过灯泡的电流为I1，灯泡正常发光；当开关S1闭合S2断开时，通过灯泡的电流为I2，灯泡的功率是3.2W，则下列计算结果不正确的是（）A．灯泡电阻是20ΩB．电阻R的阻值是20ΩC．当开关S1闭合S2断开时，电阻R的功率是1.6WD．I1∶I2=9∶4【来源】四川省成都南开为明学校2019-2020学年九年级4月月考物理试题（在线考试)【答案】BD【解析】【分析】【详解】A．当开关S1、S2都闭合时，电路为灯泡的简单电路，灯泡正常工作，电源的电压为12V，电路中的电流I1=7.2W12VPU=额=0.6A灯泡的电阻R L=112V 0.6AUI==20Ω故A正确，不符合题意；BC．当开关S1闭合S2断开时，灯泡和电阻R串联，电路中的电流I2L3.2W =20PRΩ实=0.4A 电路中的总电阻R总=212V 0.4AUI==30ΩR 的阻值R =R 总-R L =30Ω-20Ω=10Ω电阻R 的功率P R =I 22R =(0.4A)2×10Ω=1.6W故B 错误，符合题意，C 正确，不符合题意； D ．两次通过灯泡的电流之比I 1∶I 2=0.6A ∶0.4A=3∶2故D 错误，符合题意。
2020-2021培优易错试卷电功率的综合计算问题辅导专题训练含详细答案

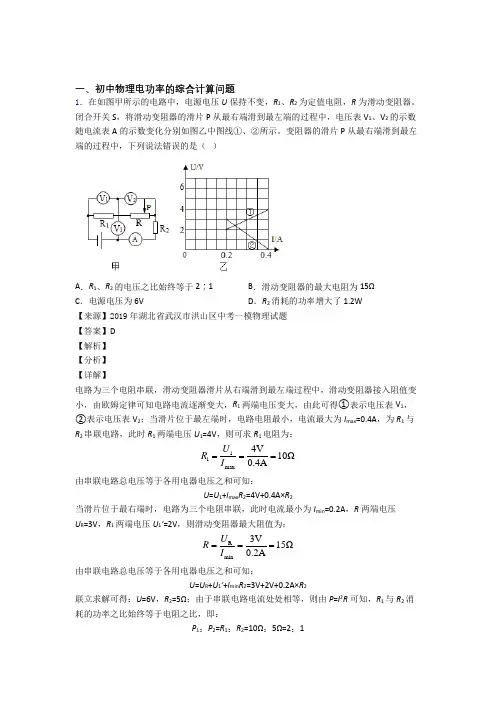

一、初中物理电功率的综合计算问题1．在如图甲所示的电路中，电源电压U保持不变，R1、R2为定值电阻，R为滑动变阻器。
闭合开关S，将滑动变阻器的滑片P从最右端滑到最左端的过程中，电压表V1、V2的示数随电流表A的示数变化分别如图乙中图线①、②所示。
变阻器的滑片P从最右端滑到最左端的过程中，下列说法错误的是（）A．R1、R2的电压之比始终等于2∶1 B．滑动变阻器的最大电阻为15ΩC．电源电压为6V D．R2消耗的功率增大了1.2W【来源】2019年湖北省武汉市洪山区中考一模物理试题【答案】D【解析】【分析】【详解】电路为三个电阻串联，滑动变阻器滑片从右端滑到最左端过程中，滑动变阻器接入阻值变小，由欧姆定律可知电路电流逐渐变大，R1两端电压变大，由此可得①表示电压表V1，②表示电压表V2；当滑片位于最左端时，电路电阻最小，电流最大为I max=0.4A，为R1与R2串联电路，此时R1两端电压U1=4V，则可求R1电阻为：1 1max4V10Ω0.4AURI===由串联电路总电压等于各用电器电压之和可知：U=U1+I max R2=4V+0.4A×R2当滑片位于最右端时，电路为三个电阻串联，此时电流最小为I min=0.2A，R两端电压U R=3V，R1两端电压U1’=2V，则滑动变阻器最大阻值为：R min3V15Ω0.2AURI===由串联电路总电压等于各用电器电压之和可知：U=U R+U1’+I min R2=3V+2V+0.2A×R2联立求解可得：U=6V，R2=5Ω；由于串联电路电流处处相等，则由P=I2R可知，R1与R2消耗的功率之比始终等于电阻之比，即：P1：P2=R1：R2=10Ω：5Ω=2：1滑动变阻器滑片位于最右端时，R2消耗功率为：P2右=I min2R2=(0.2A)2×5Ω=0.2W滑动变阻器滑片位于最左端时，R2消耗功率为：P2左=I max2R2=(0.4A)2×5Ω=0.8W则R2消耗的功率增大：△P=P2左-P2右=0.8W-0.2W=0.6W故选D。
【物理】培优电功率的综合计算问题辅导专题训练附答案
一、初中物理电功率的综合计算问题1．如图甲所示电路，电源电压不变，R1 是定值电阻，R2 是滑动变阻器。
闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则滑动变阻器滑片由一端移到另一端的过程中（）A．定值电阻R1的阻值为10ΩB．电源电压为 9VC．定值电阻R1消耗的电功率变化了 4.05W D．滑动变阻器消耗的最大功率为 1.8W【来源】2020年重庆市育才中学中考模拟物理试题【答案】D【解析】【分析】【详解】由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流。
AB．当R2接入电路中的电阻为零时，电路中的电流最大，此时电路为R1的简单电路，由图象可知，电路中的最大电流I最大=1.2A，由I=UR可得，电源的电压U=I最大R1=1.2A×R1 -------①当R2接入电路中的电阻最大时，电路中的电流最小，电压表的示数最大，由图象可知，电路中的最小电流I最小=0.3A，电压表的最大示数U2=4.5V，因串联电路中总电压等于各分电压之和，所以电源的电压U=I最小R1+U2=0.3A×R1+4.5V-------②因电源的电压不变，所以1.2A×R1=0.3A×R1+4.5V解得：R1=5Ω，则电源电压U=I大R1=1.2A×5Ω=6V故AB错误；C．由P=I2R可得定值电阻电功率的最小值P1最小=I最小2R1=（0.3A）2×5Ω=0.45W定值电阻电功率的最大值P1最大=I最大2R1=（1.2A）2×5Ω=7.2W所以定值电阻电功率的变化量ΔP1=P1最大-P1最小=7.2W-0.45W=6.75W故C 错误；D ．由图乙可知，滑动变阻器消耗的功率为P 2=I 2R =(12UR R +)2⨯R 2=()2225ΩU R ⨯+R 2=()22225ΩU R R +=()22225Ω20ΩU R R -+ 当R 2=5Ω时，P 2有最大值P 2max =220ΩU =()26V 20Ω=1.8W故D 正确。
培优 易错 难题电功率的综合计算问题辅导专题训练附答案解析
一、初中物理电功率的综合计算问题1．如图所示，电源电压保持不变，小灯泡L 标有“5V 2.5W”的字样，滑动变阻器 R 1 的最大阻值为40 Ω，定值电阻R 2 的阻值为 20Ω，电压表量程为0~3V ，电流表量程为 0~3A ，灯丝电阻不随温度变化。
当 S 1、S 2 和 S 3 都闭合，滑动变阻器的滑片滑到端点 a 时，小灯泡L 恰好正常发光。
在保证电路安全的前提下，以下说法正确的是：（ ）A ．电源电压为 10VB ．闭合 S 2、S 3，断开 S 1 时，电路中最小电流为 0.1AC ．闭合 S 1、S 3，断开 S 2 时，滑动变阻器取值范围为 0～20ΩD ．滑片在 a 端，S 1、S 2和S 3 都闭合时，整个电路的功率最大，最大值为 3.75W 【来源】重庆南开融侨中学2019-2020学年九年级（下)开学测试物理试题 【答案】D 【解析】 【详解】 根据2U P R=可得，小灯泡的电阻： ()2L L L 5V 2==10Ω2.5WU R P =额额；A ．当S 、S 1和S 2都闭合，滑动变阻器的滑片滑到a 端时，灯泡与电阻2R 并联；此时小灯泡L 恰好正常发光，则电源电压等于小灯泡的额定电压，L ==5V U U 额，故A 错误；B ．闭合S 2、S 3，断开S 1时，1R 与L 串联，电压表测变阻器1R 的电压，当滑动变阻器的两端电压等于电压表的最大值，即=3V U 滑时，变阻器接入电路的阻值最大，电路中电流最小， 则最小电流：L 5V-3V===0.2A 10ΩU U I R -滑； 故B 错误；C ．闭合S 1、S 3，断开S 2时，1R 与2R 串联，电压表测变阻器1R 的电压，由串联分压规律可知，当电压表示数最大为1=3V U 时，变阻器1R 接入电路的阻值最大，因串联电路电流处处相等，结合欧姆定律可得：1212U U RR =； 即：13V 5V-3V =20ΩR ； 解得1=30ΩR ，变阻器1R 接入电路的阻值最大为30Ω，故C 错误；D ．当S 、S 1和S 2都闭合，滑动变阻器的滑片滑到a 端时，灯泡与电阻2R 并联，因并联电路的总电阻最小，所以由2U P R=可知，此时整个电路的功率最大，则整个电路的最大功率：()222L L 25V =2.5W+=3.75W 20ΩU P P P P R =+=+最大额额；故D 正确。
物理电功率的综合计算问题的专项培优易错试卷练习题(含答案)附答案解析
一、初中物理电功率的综合计算问题1．将标有“6V 3W ”和“6V 2W ”的甲、乙两只小灯泡串联起来(灯丝电阻不随温度变化) ，接在电压为6V 的电源两端，接通电路后，以下说法正确的是 A ．通过甲灯泡电流大，所以甲灯比乙灯亮 B ．两只小灯泡都能正常发光 C ．甲、乙两灯的两端电压之比为3: 2D ．乙灯的实际功率为0.72W ，电路的总功率为1.2W【来源】山东省枣庄市第七中学2019-2020学年九年级（上)期末考试物理试题 【答案】C 【解析】 【详解】A ．将甲、乙串联在电压为6V 的电源两端，通过的电流相等，故A 项错误；B ．跟据P=UI 可知甲、乙正常工作的电流：3W 0.5A 6VP I U ===甲甲甲， 2W 1A 6V 3P I U ===乙乙乙， 将两灯串联，只能提供一个电流，两个灯泡不可能都正常发光，故B 项错；C ．根据2U P R=可得甲、乙的电阻：()226V ==12Ω3W U R P =甲甲甲，()226V ==18Ω2W U R P =乙乙乙， 串联电流相等，根据U=IR 可得它们两端电压之比为：::12Ω:18Ω2:3U U IR IR ''===甲乙甲乙，故C 项错误；D ．串联电路总电阻等于分电阻之和，则将它们串联以后的总电阻为：R 总=R 甲+R 乙=12Ω+18Ω=30Ω，则电路电流为：6V=0.2A 30ΩU I R ==总 根据P=I 2R 可得它们各自消耗的实际功率：()220.2A 12Ω=0.48W P I R ==⨯甲甲实，()220.2A18Ω=0.72WP I R==⨯乙乙实，则电路的总功率为：=+=0.48W+0.72W=1.2WP P P总甲实乙实，故D项正确；2．小明设计了一个多档位电加热器，电路如图所示，其中R1、R2、R3为发热电阻，三个灯泡为上述发热电阻相应的工作指示灯，其消耗的电功率可忽略不计。
小明设想通过开关的组合，使电加热器具有多档功率。
培优 易错 难题电功率的综合计算问题辅导专题训练含答案解析
一、初中物理电功率的综合计算问题1．如图所示的电路中，电源电压12V 且保持不变，灯丝电阻不随温度变化，灯泡L 的额定功率为7.2W 。
当开关S 1、S 2都闭合时，通过灯泡的电流为I 1，灯泡正常发光；当开关S 1闭合S 2断开时，通过灯泡的电流为I 2，灯泡的功率是3.2W ，则下列计算结果不正确的是（ ）A ．灯泡电阻是20ΩB ．电阻R 的阻值是10ΩC ．当开关S 1闭合S 2断开时，电阻R 的的功率是1.6WD ．I 1:I 2=9:4【来源】2019年四川省成都市树德实验中学（西区)中考二模物理试题 【答案】D 【解析】 【分析】 【详解】A ．当开关S 1、S 2都闭合时，电路为灯泡的简单电路，灯泡正常工作，电源的电压U =12V ，电路中的电流I 1=P U额=7.2W12V=0.6A 灯泡的电阻R L =1U I =12V 0.6A=20Ω 故A 正确，不符合题意；B ．当开关S 1闭合S 2断开时，灯泡和电阻R 串联，电路中的电流I 2LP R 实 3.2W20Ω=0.4A 电路中的总电阻R 总=2U I =12V 0.4A=30ΩR 的阻值R =R 总−R L =30Ω−20Ω=10Ω故B 正确，不符合题意；C ．由B 知，当开关S 1闭合S 2断开时，通过电阻R 的电流为0.4A ，则电阻R 的功率P R =I 22R =(0.4A)2⨯10Ω=1.6W故C 正确，不符合题意； D ．由AB 知， I 1=0.6A ，I 2=0.4A ，则I 1:I 2=0.6A:0.4A=3:2故D 错误，符合题意。
故选D 。
2．如图甲所示，闭合开关S ，调节滑动变阻器的滑片，从最右端滑至最左端时，小灯泡恰好正常发光。
电流表示数与两电压表示数的关系图像如图乙。
下列说法中正确的是（ ）A ．电源电压为9VB ．滑动变阻器的最大阻值为14ΩC ．小灯泡的额定功率为6WD ．电路总功率的变化范围是6W~12W【来源】2019年辽宁省阜新市中考模拟物理试题【答案】BCD 【解析】 【分析】由电路图可知，灯泡L 与定值电阻R 0、滑动变阻器R 串联，电压表V 1测L 与R 0两端的电压之和，电压表V 2测R 0两端的电压，电流表测电路中的电流；当滑片位于最左端时，接入电路中的电阻为零，此时电路中的电路中的电流最大，电路的总功率最大，两电压表的示数最大且电压表V 1测电源两端的电压，根据图像读出电表的示数，根据串联电路的电压特点求出灯泡两端的电压，利用P UI =求出灯泡的电功率即为额定功率，利用P UI =求出电路的最大总功率；当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，电路的总功率最小，根据图像读出V 1的示数和电路中的电流，根据串联电路的电压特点求出R 两端电压，利用欧姆定律求出变阻器的最大阻值，利用P UI =求出电路的最小总功率，然后得出电路总功率的变化范围。
