SKF轴承代码说明
SKF轴承型号详解
SKF轴承型号详解轴承的代号一个完整的SKF轴承型号是由基本代号加上一个或多个补充代号组成（也有些轴承可能不带任何补充代号）,就是我们称之为前缀和后缀。
SKF 轴承的外包装上会标出完整的轴承型号，即基本代号和补充代号，但由于制造的一些原因，有些情况下，在轴承上标注的型号可能是不完整的。
基本代号表示轴承的类型，尺寸和标准的设计，而补充代号表示轴承结构的一些变化（变型）和轴承组件的特殊性。
基本代号：23230补充代号：23230CC/W3323230（轴承类型）(0):双列角接触球轴承1：自动调心球轴承2：球面滚子轴承及球面滚子推力轴承3：圆锥滚子轴承4：双列深沟球轴承5：推力球轴承6：单列深沟球轴承7：单列角接触球轴承8：圆柱滚子推力轴承N：圆柱滚子轴承QJ:四点接触球轴承C：CARB圆环滚子轴承23230（宽度）在这里第二数字是代表宽度系列，根据不同的轴承类型，表示轴承的宽度或高度。
大部分的深沟球轴承在型号上不显示这个数字。
23230（外径）在这里第三个数字代表外径23230（内径）在这里最后两个数字代表的是轴承的内径。
最后两个数字乘以5就是内径d，单位为毫米。
但只适用于内径20mm到500mm的轴承。
当轴承的内径小于10mm或大于等于500mm时，在斜杠后的数字直接表示其内径的大小，单位为mm。
（有些较小的轴承会省略斜杠），例如：轴承623的内径为3mm，轴承618/8的内径为8mm，轴承240/500的内径为500mm。
当轴承的内径为10mm、12mm、15mm或17mm时，用以下代号表示：00=10mm、01=12mm、02=15mm和03=17mm。
最后给大家一个例子作为参考基本代号为22206是代表一个球面滚子轴承，宽度系列为2，外径系列也是2，内径为30mm。
SKF轴承型号前缀：IR-23232AR：球与保持架组件或滚子与保持架组件IR：径向轴承的内圈K：圆柱滚子与保持架推力组件K-：符合ABMA标准系列英制圆锥滚子轴承带滚子与保持架组件的内圈（圆锥内圈）或外圈（圆锥外圈）L：分离型轴承的内圈或外圈OR-：径向轴承的外圈R：除去内圈或外圈的分离轴承W：不锈钢深沟球轴承WF：外圈带法兰的不锈钢深沟球轴承WS：圆柱滚子推力轴承的轴圈GS——推力圆柱滚子，推力滚针轴承座圈。
SKF轴承编号及含义
SKF轴承编号和参数符号含义d孔径，即是内径dmp1、平均孔径；统一平面最大单侧孔径和最小单侧孔径之算术平均值。
2、锥型内控的小端平均直径；最大和最小单侧直径之算术平均值。
d1mp锥型内控理论大端的平均直径最大和最小单测孔径之算术平均值。
ds 单侧孔径。
D外径Dmp平均外径，同一平面内最大单侧外径的算术平均值。
Ds单侧外径前缀：GS圆柱滚子推力轴承座圈例如：GS81107--圆柱滚子推力轴承81107的座圈K圆柱滚子推力轴承的滚子和保持架组合件K-符合AFBMA标准系列英制英制圆锥滚子轴承带棍子和报纸架组合件的内圈（内锥体）或外圈（锥环）。
例如：K-09067---系列为0900的圆锥滚子内锥体L分离型轴承的单一内圈或外圈例如：LNU207---圆柱滚子轴承NU207的内圈L30207--圆锥滚子轴承30207的外圈。
R 除去单一内圈或外圈的分离型轴承例如：RNU207----圆柱滚子轴承NU207带滚子和保持架组合件的外圈R30207---圆锥滚子轴承带滚子和保持架组合件的内圈。
WS 圆柱滚子推力轴承的轴圈后缀：内部设计：A轴承内部设计经过修改B例如7205BE--C接触角为40度D并带加强型球及保持架自合件的单列角接触球轴承-NU205ECE 单列角接触球轴承-NU205EC---带加强型滚子和保持架组合件，轴向承载能力提高的单列圆柱滚子轴承外部设计：CA可任意（同向串列，面对面或背靠背）CB配对安装的单列角接触球轴承CC背靠背或者面对面排列时，轴向安装前内部间隙与正常值之比较：小（CA），正常（CB），较大（CC）-2F轴承两侧带甩凸台（Y-轴承）-2FF轴承两侧带组合甩凸台（Y-轴承）G可任意（同向串联，背靠背，面对面）配对安装的单列角接触球轴承。
面对面或背靠背排列时，轴承内有一定得安装前轴向间隙GA可随意（串联，背靠背，面对面）GB配对安装的单列角接触球轴承GC面对面，背靠背排列时，轴承内有较轻（GA）中等（GB）或较重（GC）预负荷K锥形内孔，直径锥度1：12K30锥形内控，只讲锥度1：30-LS轴承一侧有接触式油封，内圈无油封凸槽-2LS轴承两侧有LS油封N外圈圆柱面有止动槽NR轴承外圈有止动槽和止动圈N2外圈上有两个定位槽（成180°）PP轴承（支承滚轮轴承，凸轮随动轴承）两侧有接触式油封。
SKF轴承后缀说明

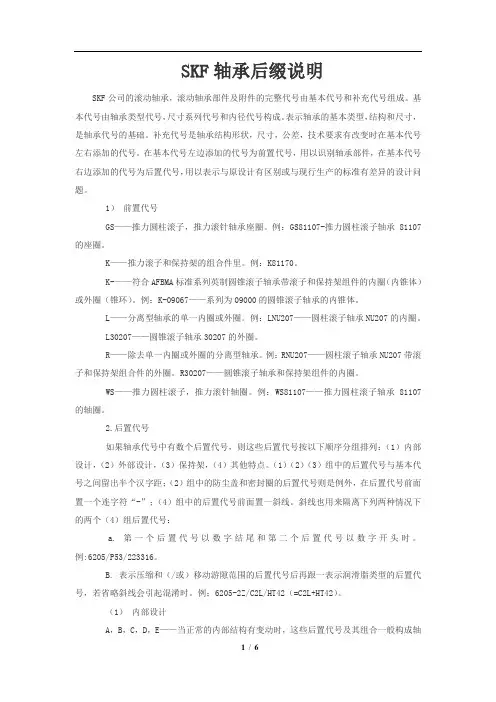

SKF轴承后缀说明SKF公司的滚动轴承，滚动轴承部件及附件的完整代号由基本代号和补充代号组成。
基本代号由轴承类型代号，尺寸系列代号和内径代号构成。
表示轴承的基本类型，结构和尺寸，是轴承代号的基础。
补充代号是轴承结构形状，尺寸，公差，技术要求有改变时在基本代号左右添加的代号。
在基本代号左边添加的代号为前置代号，用以识别轴承部件，在基本代号右边添加的代号为后置代号，用以表示与原设计有区别或与现行生产的标准有差异的设计问题。
1）前置代号GS——推力圆柱滚子，推力滚针轴承座圈。
例：GS81107-推力圆柱滚子轴承81107的座圈。
K——推力滚子和保持架的组合件里。
例：K81170。
K-——符合AFBMA标准系列英制圆锥滚子轴承带滚子和保持架组件的内圈（内锥体）或外圈（锥环）。
例：K-09067——系列为09000的圆锥滚子轴承的内锥体。
L——分离型轴承的单一内圈或外圈。
例：LNU207——圆柱滚子轴承NU207的内圈。
L30207——圆锥滚子轴承30207的外圈。
R——除去单一内圈或外圈的分离型轴承。
例：RNU207——圆柱滚子轴承NU207带滚子和保持架组合件的外圈。
R30207——圆锥滚子轴承和保持架组件的内圈。
WS——推力圆柱滚子，推力滚针轴圈。
例：WS81107——推力圆柱滚子轴承81107的轴圈。
2.后置代号如果轴承代号中有数个后置代号，则这些后置代号按以下顺序分组排列：（1）内部设计，（2）外部设计，（3）保持架，（4）其他特点。
（1）（2）（3）组中的后置代号与基本代号之间留出半个汉字距；（2）组中的防尘盖和密封圈的后置代号则是例外，在后置代号前面置一个连字符“-”；（4）组中的后置代号前面置一斜线。
斜线也用来隔离下列两种情况下的两个（4）组后置代号：a. 第一个后置代号以数字结尾和第二个后置代号以数字开头时。
例:6205/P53/223316。
B. 表示压缩和（/或）移动游隙范围的后置代号后再跟一表示润滑脂类型的后置代号，若省略斜线会引起混淆时。
SKF轴承代号资料
SKF轴承代号说明：滚动轴承部件及附件的完整代号由基本代号和补充代号组成。
基本代号由轴承类型代号，尺寸系列代号和内径代号构成。
表示轴承的基本类型，结构和尺寸，是轴承代号的基础。
补充代号是轴承结构形状，尺寸，公差，技术要求有改变时在基本代号左右添加的代号。
在基本代号左边添加的代号为前置代号，用以识别轴承部件，在基本代号右边添加的代号为后置代号，用以表示与原设计有区别或与现行生产的标准有差异的设计问题。
1.前置代号GS——推力圆柱滚子，推力滚针轴承座圈。
例：GS81107-推力圆柱滚子轴承81107的座圈。
K——推力滚子和保持架的组合件里。
例：K81170。
K-——符合AFBMA标准系列英制圆锥滚子轴承带滚子和保持架组件的内圈（内锥体）或外圈（锥环）。
例：K-09067——系列为09000的圆锥滚子轴承的内锥体。
L——分离型轴承的单一内圈或外圈。
例：LNU207——圆柱滚子轴承NU207的内圈。
L30207——圆锥滚子轴承30207的外圈。
R——除去单一内圈或外圈的分离型轴承。
例：RNU207——圆柱滚子轴承NU207带滚子和保持架组合件的外圈。
R30207——圆锥滚子轴承和保持架组件的内圈。
WS——推力圆柱滚子，推力滚针轴圈。
例：WS81107——推力圆柱滚子轴承81107的轴圈。
2.后置代号如果轴承代号中有数个后置代号，则这些后置代号按以下顺序分组排列：（1）内部设计，（2）外部设计，（3）保持架，（4）其他特点。
（1）（2）（3）组中的后置代号与基本代号之间留出半个汉字距；（2）组中的防尘盖和密封圈的后置代号则是例外，在后置代号前面置一个连字符“-”；（4）组中的后置代号前面置一斜线。
斜线也用来隔离下列两种情况下的两个（4）组后置代号：a. 第一个后置代号以数字结尾和第二个后置代号以数字开头时。
例:6205/P53/223316。
B. 表示压缩和（/或）移动游隙范围的后置代号后再跟一表示润滑脂类型的后置代号，若省略斜线会引起混淆时。
SKF 轴承代号

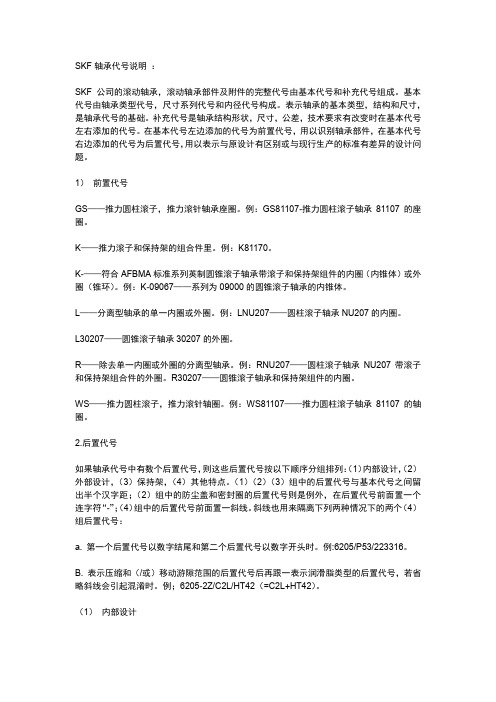

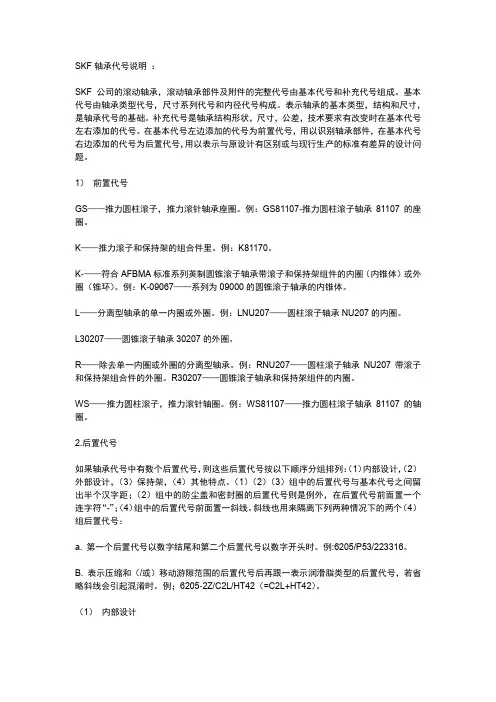

SKF轴承代号说明：SKF公司的滚动轴承，滚动轴承部件及附件的完整代号由基本代号和补充代号组成。
基本代号由轴承类型代号，尺寸系列代号和内径代号构成。
表示轴承的基本类型，结构和尺寸，是轴承代号的基础。
补充代号是轴承结构形状，尺寸，公差，技术要求有改变时在基本代号左右添加的代号。
在基本代号左边添加的代号为前置代号，用以识别轴承部件，在基本代号右边添加的代号为后置代号，用以表示与原设计有区别或与现行生产的标准有差异的设计问题。
1）前置代号GS——推力圆柱滚子，推力滚针轴承座圈。
例：GS81107-推力圆柱滚子轴承81107的座圈。
K——推力滚子和保持架的组合件里。
例：K81170。
K-——符合AFBMA标准系列英制圆锥滚子轴承带滚子和保持架组件的内圈（内锥体）或外圈（锥环）。
例：K-09067——系列为09000的圆锥滚子轴承的内锥体。
L——分离型轴承的单一内圈或外圈。
例：LNU207——圆柱滚子轴承NU207的内圈。
L30207——圆锥滚子轴承30207的外圈。
R——除去单一内圈或外圈的分离型轴承。
例：RNU207——圆柱滚子轴承NU207带滚子和保持架组合件的外圈。
R30207——圆锥滚子轴承和保持架组件的内圈。
WS——推力圆柱滚子，推力滚针轴圈。
例：WS81107——推力圆柱滚子轴承81107的轴圈。
2.后置代号如果轴承代号中有数个后置代号，则这些后置代号按以下顺序分组排列：（1）内部设计，（2）外部设计，（3）保持架，（4）其他特点。
（1）（2）（3）组中的后置代号与基本代号之间留出半个汉字距；（2）组中的防尘盖和密封圈的后置代号则是例外，在后置代号前面置一个连字符“-”；（4）组中的后置代号前面置一斜线。
斜线也用来隔离下列两种情况下的两个（4）组后置代号：a. 第一个后置代号以数字结尾和第二个后置代号以数字开头时。
例:6205/P53/223316。
B. 表示压缩和（/或）移动游隙范围的后置代号后再跟一表示润滑脂类型的后置代号，若省略斜线会引起混淆时。
skf 轴承型号编码规则
skf 轴承型号编码规则
SKF公司的轴承型号编码规则如下：
1. 前缀字母：代表轴承的基本类型，常见的前缀字母包括：
- N：单列圆柱滚子轴承
- NUP：单列圆柱滚子轴承，带有螺纹孔的外圈
- NJ：单列圆柱滚子轴承，带有垂直于轴的螺纹孔的内圈
- NU：单列圆柱滚子轴承
- NN：双列圆柱滚子轴承
- NJG：单列满足螺纹孔的外圈，承重能力很高（NCF）滚子轴承 - NCF：单列满足轴的各个方向的螺纹孔的内圈，不含轴圈上的轮廓环
- NNF：双列满足轴的各个方向的螺纹孔的内圈，不含轴圈上的轮廓环
- BC：带有内环轮廓扭转的薄壁轴承
2. 主体型号：代表轴承的尺寸和设计参数，通常由数字组成。
3. 尺寸系列：用数字表示，代表轴承的尺寸系列。
4. 后缀字母：用于表示额外的特性和应用，常见的后缀字母包括： - /C3：表示轴承内径放大和外径缩小的径向间隙较大
- /TN9：玻璃纤维增强聚酰亚胺塑料球保持架
- /W33：双列滚子散热孔和喷油槽
- /VA301：适用于高温应用（200°C至250°C）
- /VA350：适用于极端高温应用（300°C至350°C）
- /VQ424：特殊的高级润滑剂适用于离心力较大的应用
以上是一些常用的规则，实际上还有很多更加细致的规则和标识，具体编码规则可以参考SKF的相关技术资料和目录。
SKF轴承后缀含义说明
瑞典SKF轴承后缀及详细说明：（1）内部设计A--接触角为30° .AC——接触角为25度。
B——接触角为40度。
CC——接触角为12度。
CD——接触角为15度。
BE——接触角为40度的BE型轴承，钢球加大，以玻璃纤维增强尼龙保持架。
双列角接触球轴承A——外径小于等于90毫米轴承的标准设计，没有装球缺口，采用玻璃纤维增强尼龙保持架。
E——轴承一侧有装球口，可装较多钢球，因此具有较高的径向及轴向承载能力。
调心滚子轴承CAC，ECAC，CA，ECA——这些设计用于大尺寸的轴承，滚子呈对称型。
CC，C，EC——这类轴承滚子呈对称型，内圈无挡边。
E——是SKF公司采用最新标准设计。
E型轴承外圈带有油槽及三个油孔，则后置代号中须加W，以示区别。
圆柱滚子轴承B——轴承采用表面经处理的滚子（满装滚子轴承）。
B4——轴承套圈表面及滚子表面均经处理（满装滚子轴承）。
EC——轴承内部几何形状经改进，有较高的承载能力，挡边和滚子端面具有良好的接触和润滑条件，能承受较高的轴向载荷。
（2）外部设计CA，CB，CC——通用配对型单列角接触球轴承，可任意（串联，面对面或背靠背）配对安装。
背靠背或面对面排列时，轴向安装前内部间隙与正常值比：小（CA），正常（CB），较大（CC）。
-2F——外球面球轴承两侧带甩尘挡圈。
-2FF——外球面球轴承两侧带组合甩尘挡圈。
G——通用配对单列角接触球轴承。
面对面或背靠背排列时，轴承内有一定的安装前预载荷。
GA——面对面，背靠背排列时，轴承内有较轻的预载荷。
GB——面对面，背靠背排列时，轴承内有中等预载荷。
GC——面对面，背靠背排列时，轴承内有较重的预载荷。
K ——圆锥孔，锥度1：12。
K30——圆锥孔，锥度1：30。
-LS——轴承一面具有接触式密封，内圈无密封凹槽。
-2LS——轴承两面具有LS密封。
N ——轴承外圈上有止动槽。
NR——轴承外圈上有止动槽并有止动环。
N2——外圈倒角上有两个直径方向上相对的槽口。
SKF轴承代号
轴承代号R:表示静音等级ZZ：表示轴承双侧附带铁制防尘盖CM：表示电机用径向内部游隙NS7：表示轴承内部油脂标号S:表示轴承内部油脂的填充量5：表示轴承的的包装是商业包装附件代号Z：轴承单侧钢板防尘盖ZZ：轴承两侧钢板防尘盖V：轴承单侧橡胶制非接触型防尘盖VV：轴承两侧橡胶制非接触型防尘盖DU：轴承单侧橡胶制接触性防尘盖DDU：轴承两侧橡胶制接触性防尘盖NR：轴承外套圈带有径向定位槽和定位环保持架材质和形制代号M：铜合金车制保持架EM：滚子引导铜合金车制保持架EW：滚子引导刚保持架W：套圈引导钢制保持架ET：树脂保持架TYN：树脂保持架EA：调心滚子轴承钢制S型冲压保持架CD：钢制合金保持架CA：铜合金保持架的形制AW：30度角接触轴承/钢制保持架BW：40度角接触轴承/钢制保持架内部游隙代号C0标准游隙代号（一般轴承型号中省略）C1：比C2游隙略小的游隙C2：比标准游隙小的游隙C3：比标准游隙略大的游隙C4：比C3游隙略大的游隙C5：比C4游隙略大的游隙CM：符合电机用的内部游隙CC0：非互换性标准游隙CC1：比CC2小的非互换性游隙CC2：比非互换性标准游隙小的游隙CC3：比非互换性标准游隙略大的游隙CC4：比CC3略大的游隙CC5：比CC4略大的游隙MC3：微型轴承标准游隙MC1：小于MC2游隙MC2：小于MC3游隙MC4：大于MC3游隙MC5：大于MC4游隙MC6：大于MC5游隙精度等级代号P0：普通精度P6：优于普通精度P5：优于P6精度P4：优于P5精度P3：优于P4精度P2：优于P3精度PN7B：丝杠轴承/等于P4精度多列轴承组配代号DB：背靠背组合DF：面对面组合DT：串联组合SU：单只任意组配DU:两只轴承任意组配三联组合：DFD,DTD（参见NSK综合样本B239页）四联组合：DFF,DFT（参见NSK综合样本B239页）接触角代号A角：30度接触角B角：40度接触角C角：15度接触角A5角：25度接触角QJ:四点角接触轴承35度接触角TAC：滚珠丝杆轴承60度接触角油脂代号AV2油脂/NS7油脂/包装代号5：商业包装6：工业包装轴承材质代号SS：表面镀铬不锈钢轴承预紧代号L：轻预紧新标准应该是0 双列角接触球轴承1 调心球轴承2 调心滚子轴承和推力调心滚子轴承3 圆锥滚子轴承4 双列深沟球轴承5 推力球轴承6 深沟球轴承7 角接触轴承8 推力圆柱滚子轴承N 圆柱滚子轴承和双列圆柱滚子轴承NNU 外球面轴承QJ 四点接触球轴承另外，轴承代号前后还有前置和后置代号，分别如下：——前置代号前置代号 R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CA，CB，CC--通用配对型单列角接触球轴承，可任意（串联，面对面或背*背）配对安装。
背*背或面对面排列时，轴向安装前内部间隙与正常值比：小（CA），正常（CB），较大（CC）。
-2F--外球面球轴承两侧带甩尘挡圈。
-2FF--外球面球轴承两侧带组合甩尘挡圈。
G--通用配对单列角接触球轴承。
面对面或背*背排列时，轴承内有一定的安装前预载荷。
GA--面对面，背*背排列时，轴承内有较轻的预载荷。
GB--面对面，背*背排列时，轴承内有中等预载荷。
GC--面对面，背*背排列时，轴承内有较重的预载荷。
K--圆锥孔，锥度1：12。
K30--圆锥孔，锥度1：30。
-LS--轴承一面具有接触式密封，内圈无密封凹槽。
-2LS--轴承两面具有LS密封。
N--轴承外圈上有止动槽。
NR--轴承外圈上有止动槽并有止动环。
N2--外圈倒角上有两个直径方向上相对的槽口。
PP--轴承（支承滚轮轴承，凸轮随动轴承）两面具有接触式密封。
RS--轴承（滚针轴承）一面具有合成橡胶或聚氨基甲酸酯接触式密封。
-RS1--轴承一面具有衬钢板合成橡胶接触式密封。
-2RS1--轴承两面具有RS1密封。
-2RS--轴承（滚针轴承）两面具有RS密封。
-RZ--轴承一面具有衬钢板合成橡胶的低摩擦密封。
-2RZ--轴承两面具有RZ密封。
X--1.基本尺寸经修正以符合ISO标准；2.柱形滚动面（支承滚轮轴承，凸轮随动轴承）。
Z--轴承一面具有防尘盖（非摩擦密封）。
-2Z--轴承两面具有防尘盖。
-ZN--轴承一面具有防尘盖，另一面外圈上有止动槽。
-2ZN--轴承两面具有防尘盖，外圈有止动槽。
-2NR--同-ZN，且带有止动环。
-2ZNR--同-2ZN，且带有止动环。
（3）保持架
为了表明轴承中保持架的引导方式，保持架的后置代号之后可加字母A或B。
A表示保持架由外圈引导；B表示保持架由内圈引导。
无表示的保持架由滚动体引导。
F--钢或特殊铸铁制实体保持架。
J--钢板冲压成形保持架。
M--轻合金实体保持架。
MP--黄铜实体保持架。
P--玻璃纤维尼龙模注保持架。
TN--工程塑料模注保持架。
Y--铜板冲压成形保持架。
V--满滚子轴承（无保持架）。
VH--由非分离型滚子组合件构成的满滚子轴承（圆柱滚子轴承）。
