Auto CAD标注尺寸公差的方法Notation methods of the dimension tolerance make used of the Auto CAD
江桂兰熊旭平
(平顶山工业职业技术学院河南平顶山467001)
摘要：零件图中的尺寸公差标注有各种形式，通过实例介绍利用计算机辅助设计CAD技术标注各种尺寸公差的方法
关键词：计算机辅助设计；Auto CAD；尺寸公差
0引言
美国Autodesk公司从1982年12月开始推出计算机辅助设计与绘图软件AutoCAD，从AutoCADR1.0起到目前AutoCAD2007功能日趋完善，深受广大工程技术人员的欢迎。
国家标准GB4458-84《机械制图》对零件图线性尺寸公差的标注式样，规定有3种：公差代号标注、极限公差标注、同时标注公差代号和极限偏差。
本文介绍了利用计算机辅助设计与绘图软件（Auto CAD）标出符合国家标准的尺寸公差的方法。
1、标注公差带代号
根据尺寸注法（GB/T4458.4-1984和GB/T16675.2-1996）利用“标注样式管理器”建立正确尺寸标注样式，在此基础上，可用下列方法之一进行标注。
方法一：使用输入尺寸文本标注
在执行线性尺寸标注命令后，从尺寸标注提示
中选择文字（T）输入尺寸文本而替代测量值。
（即%%C20f7）→回车，用光标确定尺寸位置。
方法二：利用“编辑标注”按钮编辑尺寸
在执行线性尺寸标注命令后，调出“编辑标注”
图 1 标注公差带代号命令，从标注编辑类型中选择新建（N），弹出“多行文字编辑器”对话框，在<>符号前输入%%C，符号后输入f7，单击［确定］，选择已标注的线性尺寸→回车。
方法三：利用“特性”对话框编辑尺寸
在执行线性尺寸标注命令后，双击已标注的线性尺寸，弹出“特性”对话框，在［文字替代］输入%%C20f7后，关闭“特性”对话框。
方法四：利用“替代当前样式”标注
调出“标注样式管理器”对话框，选择“替代当前样式”，在“主单位选项卡”对话框中［前缀］输入%%C；［后缀］输入f7 。
执行线性标注命令标注尺寸。
2、标注极限偏差
方法一：使用输入尺寸文本标注
在执行线性尺寸标注命令后，从尺寸标注提
示中选择多行文字（M），弹出“多行文字编辑
器”对话框，在<>符号前输入%%C，符号后输
入－0.020＾－0.041
［确定］，用光标确定尺寸位置。
方法二：利用“编辑标注”按钮编辑尺
在执行线性尺寸标注命令后，调出“编辑标注”命令，从标注编辑类型中选择新建（N），弹出
图 2 标注极限偏差“多行文字编辑器”对话框，在<>符号前输
入%%C，符号后输入－0.020＾－0.041并且选取进行堆叠，单击［确定］，选择已标注的线性尺寸→回车。
方法三：利用“特性”对话框编辑尺寸
在执行线性尺寸标注命令后，双击已标注的线性尺寸，弹出“特性”对话框，在［标注前缀］输入%%C；［显示公差］选择极限偏差；［公差等级］选择0.000；［水平放置公差］选择下；［公差下偏差］输入0.041；［公差上偏差］输入－0.020；［公差消去后续零］选择否；［公差文字高度］输入0.7。
关闭“特性”对话框。
方法四：利用“替代当前样式”标注。
调出“标注样式管理器”对话框，选择“替代当前样式”，在“主单位选项卡”对话框中［前缀］输入%%C；在“公差选项卡”对话框中［方式］选择极限偏差；［精度］选择0.000；［上偏差］输入－0.020；［下偏差］输入0.041；［高度比例］输入0.7；［垂直位置］选择下；［后续］选取。
执行线性标注命令标注尺寸。
3、同时标注公差带代号和极限偏差
方法一：使用输入尺寸文本标注。
在执行线性
尺寸标注命令后，从尺寸标注提示中选择多行文字
（M），弹出“多行文字编辑器对话框，在<>符号前
输入%%C，符号后输入f7(－0.020＾－0.041)并且
选取－0.020＾－0.041进行堆叠，单击［确定］，用
光标确定尺寸位置。
图 3 同时标注公差带代号和极限偏差方法二：利用“编辑标注”按钮编辑尺寸。
在执行线性尺寸标注命令后，调出“编辑标注”命令，从标注编辑类型中选择新建（N），弹出“多行文字编辑器”对话框，在<>符号前输入%%C，符号后输入f7(－0.020＾－0.041)并且选取－0.020＾－0.041进行堆叠，单击［确定］，选择已标注的线性尺寸→回车。
4、结束语
本文介绍了在计算机辅助设计CAD中绘制零件图时尺寸公差标注的几种方法和操作技巧。
这些方法、技巧在绘制零件图中有一定的实际使用价值，供有关同行参考。
参考文献
［1］郑运挺.机械制图[M].西安地图出版社2006.
［2］郭启全.Auto CAD2005基础教程[M].北京理工大学出版社2006.
作者简介：江桂兰（1960-1）平顶山工业职业技术学院讲师，现从事基础技术教学与科研工作。
CAD尺寸标注公差技巧
CAD尺寸标注公差技巧CAD（计算机辅助设计）软件是现代工程设计中必备的工具之一，它可以帮助设计师更快捷、更准确地完成设计任务。
在CAD设计中，尺寸标注是十分重要的一环，而公差则是指能够容许的尺寸偏差范围，它们的正确标注对于产品的精确制造和质量控制至关重要。
下面我们就来了解一些CAD尺寸标注公差技巧。
1. 使用准确的尺寸标注单位：在进行CAD设计时，我们需要选择合适的尺寸标注单位，如毫米（mm）、厘米（cm）或英寸（inch）。
确保使用的单位与实际设计要求相符，避免在设计过程中出现尺寸单位错误。
2. 注意尺寸标注的清晰可读：尺寸标注应该具有清晰且易于阅读的特点，以便于工厂或制造商能够准确理解并按照标注进行制造。
对于非常小的尺寸，可以使用放大比例或者引入图纸细节来确保标注的清晰可读性。
3. 选择合适的尺寸标注样式：在CAD软件中，我们可以选择不同的尺寸标注样式，如水平标注、垂直标注、直径标注等。
根据具体的设计需求和图纸布局，选择合适的标注样式，使得标注信息简洁明了。
4. 确保标注与几何元素的正确关联：尺寸标注应该与几何元素紧密关联，确保标注与相应的尺寸值一致。
在标注过程中，可以使用自动关联工具或命令，将标注与几何元素进行连接，以避免标注误差。
5. 标注公差信息：公差是决定产品质量的关键因素之一，因此在尺寸标注中，我们需要准确地标注公差信息。
公差可以分为尺寸公差、形位公差等不同类型，在标注时需要遵循相应的标准规范。
6. 使用图例标注复杂公差：对于一些复杂的公差，可以使用图例进行标注。
图例标注可以简洁地表示多个尺寸和公差信息，提高标注的可读性和理解性。
7. 注意公差堆积效应: 在CAD设计中，多个部件的公差堆积可能会导致整体装配问题。
因此，需要在设计过程中考虑公差堆积效应，并进行相应的公差分析和优化。
8. 使用CAD软件提供的公差分析工具：现代CAD软件通常提供了公差分析工具，可以帮助设计师进行公差分析和优化，以确保产品在制造过程中能够满足质量要求。
cad公差标注方法
cad公差标注方法一、前言CAD（计算机辅助设计）是现代工程设计领域中的重要工具，它可以帮助工程师在数字环境中进行设计、分析和制造。
在CAD中，公差标注是一个非常重要的步骤，因为它可以确保零件和装配件之间的尺寸和形状符合设计要求。
本文将介绍几种常用的CAD公差标注方法。
二、基本概念1. 公差公差是指零件或装配件上允许存在的尺寸变化范围。
例如，如果一个零件的长度规定为100mm±0.5mm，则其公差为±0.5mm。
2. 公差带公差带是指允许存在的尺寸变化范围，通常由上限和下限值组成。
例如，如果一个零件的直径规定为20mm±0.05mm，则其公差带为19.95mm至20.05mm。
3. 公差值公差值是指允许存在的尺寸变化范围中上限值与下限值之间的距离。
例如，如果一个零件的厚度规定为10mm±0.2mm，则其公差值为0.4mm。
三、CAD公差标注方法1. 基本公差标注基本公差标注是最常用的公差标注方法之一，通常用于表示零件的一般尺寸和形状要求。
在CAD中，基本公差可以通过在图纸上绘制符号来表示。
例如，在AutoCAD中，可以使用“DIMSTYLE”命令来设置基本公差标注样式。
2. 无限制公差标注无限制公差是指零件或装配件上允许存在的尺寸变化范围没有上限或下限。
在CAD中，可以使用特殊符号“∞”来表示无限制公差。
例如，在AutoCAD中，可以使用“ALT+236”组合键来输入“∞”符号。
3. 最小值/最大值公差标注最小值/最大值公差是指允许存在的尺寸变化范围中下限值或上限值的单侧范围。
在CAD中，可以使用特殊符号“L”或“U”来表示最小值或最大值公差。
例如，在AutoCAD中，可以使用“ALT+76”组合键来输入“L”符号。
4. 均匀分布公差标注均匀分布公差是指允许存在的尺寸变化范围在整个范围内均匀分布。
在CAD中，可以使用特殊符号“⌀”来表示均匀分布公差。
例如，在AutoCAD中，可以使用“ALT+0216”组合键来输入“⌀”符号。

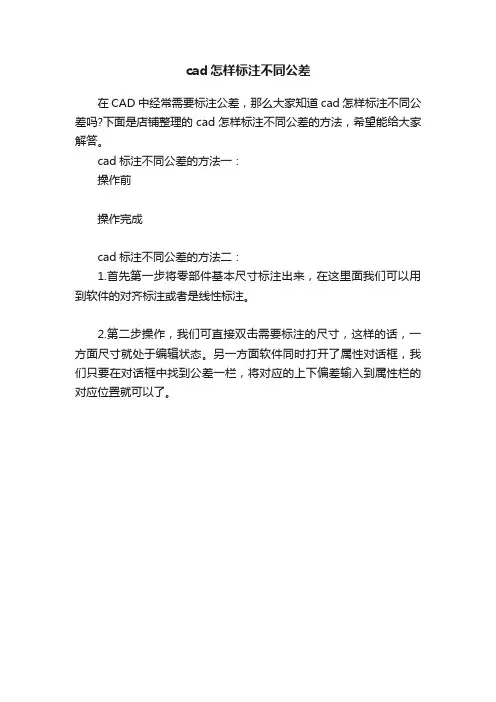

cad怎样标注不同公差
cad怎样标注不同公差
在CAD中经常需要标注公差，那么大家知道cad怎样标注不同公差吗?下面是店铺整理的cad怎样标注不同公差的方法，希望能给大家解答。
cad标注不同公差的方法一：
操作前
操作完成
cad标注不同公差的方法二：
1.首先第一步将零部件基本尺寸标注出来，在这里面我们可以用到软件的对齐标注或者是线性标注。
2.第二步操作，我们可直接双击需要标注的尺寸，这样的话，一方面尺寸就处于编辑状态。
另一方面软件同时打开了属性对话框，我们只要在对话框中找到公差一栏，将对应的上下偏差输入到属性栏的对应位置就可以了。
cad图形怎么标注正负公差
cad图形怎么标注正负公差
在CAD中我们一般给图形标注尺寸的时候会用到公差，那么大家知道cad图形怎么标注正负公差吗?下面是店铺整理的cad图形怎么标注正负公差的方法，希望能给大家解答。
cad图形标注正负公差的方法
1、我们先打开一张普通的机械设计图纸，查看图中两个框出的地方，正好是两种不同公差的标注方式，1为对称公差，2为极限公差。
2、通常我们标注公差可以在“标注样式”里面设置。
点击工具栏上的“标注样式按钮”，如果没有在工具栏上找到这个按钮的话，可以在工具栏空白处点击右键“Autocad”------“样式”打上勾就有这个样式工具条了。
3、弹出“标注样式管理器”，选择当前使用的样式，点击右侧的“修改”按键。
4、转入“样式修改器”，切换到“公差”选项卡，这里可以设置标注方面关于公差的内容。
5、在方式里面可以选择你需要的公差的方式
设置好以后，点击“确定”，返回上一界面，点击右侧的“置为当前”然后点击“关闭”关闭设置界面就可以了。
但是这样设置以后，你的所有的标注都会出现设置过的那些公差，但是你图形中的尺寸不会都是带有公差的，所以这个方法还不是很实用。
6、如果要比较方便的标注公差，那么这样做，鼠标选中你要标注公差的标注，然后键盘按“ED空格”(英文输入法状态下)，然后会出现一个“文字格式”窗口，我们如图示输入想要标注的上下公差数值，然后用鼠标选中上下公差数值，然后点击窗口上的“b/a”堆叠的按钮。
7、刚才一行输入的上下公差数值，变成了上下两行，然后点击窗口的“确定”按键，这个极限公差就算是输入完毕了。

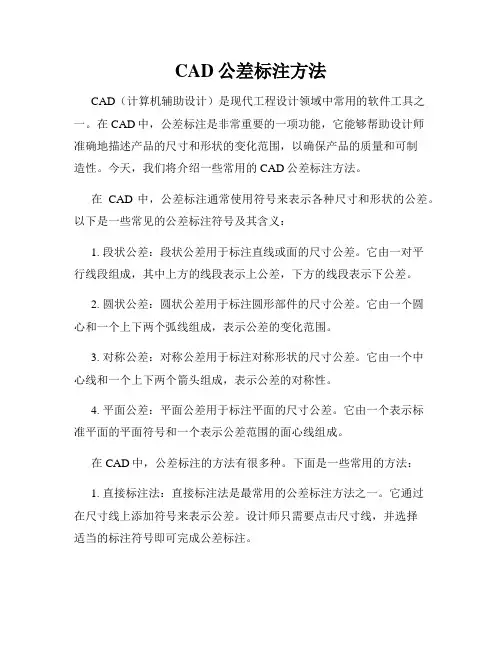

CAD公差标注方法
CAD公差标注方法CAD（计算机辅助设计）是现代工程设计领域中常用的软件工具之一。
在CAD中，公差标注是非常重要的一项功能，它能够帮助设计师准确地描述产品的尺寸和形状的变化范围，以确保产品的质量和可制造性。
今天，我们将介绍一些常用的CAD公差标注方法。
在CAD中，公差标注通常使用符号来表示各种尺寸和形状的公差。
以下是一些常见的公差标注符号及其含义：1. 段状公差：段状公差用于标注直线或面的尺寸公差。
它由一对平行线段组成，其中上方的线段表示上公差，下方的线段表示下公差。
2. 圆状公差：圆状公差用于标注圆形部件的尺寸公差。
它由一个圆心和一个上下两个弧线组成，表示公差的变化范围。
3. 对称公差：对称公差用于标注对称形状的尺寸公差。
它由一个中心线和一个上下两个箭头组成，表示公差的对称性。
4. 平面公差：平面公差用于标注平面的尺寸公差。
它由一个表示标准平面的平面符号和一个表示公差范围的面心线组成。
在CAD中，公差标注的方法有很多种。
下面是一些常用的方法：1. 直接标注法：直接标注法是最常用的公差标注方法之一。
它通过在尺寸线上添加符号来表示公差。
设计师只需要点击尺寸线，并选择适当的标注符号即可完成公差标注。
2. 引导线标注法：引导线标注法适用于复杂的几何形状或尺寸关系。
它通过添加引导线来连接尺寸线和公差符号，以便更清晰地表示公差。
3. 推导标注法：推导标注法适用于机械装配或零件间的公差关系。
它通过在尺寸线之间添加关系符号来表示公差，比如+/-符号表示上下公差。
4. 补充标注法：补充标注法适用于需要额外信息或解释的尺寸公差。
它通过在尺寸标注上方或下方添加文字说明来提供额外信息。
除了以上方法，CAD软件还提供了许多其他高级的公差标注功能，比如自动公差计算、标准公差库等。
这些功能能够大大简化设计师的工作，并提高标注的准确性和一致性。
在进行CAD公差标注时，设计师应该注意以下几点：1. 根据设计要求选择合适的公差标注方法，确保标注的准确性和易读性。
CAD形位公差标注方法
形位公差标注
一、基准代号标注
（一）绘“基准代号”符号
按尺寸要求绘出图形；
基准代号（h为标注字高）
1．图形直接标注法(用复制、移动、旋转图形+文字标注)
（二）标注方法2．创建块→插入块标注法(创建块→插入块→文字工具)
3．创建属性块→插入块标注法(定义属性→创建块→插入块) 具体操作参见表面粗糙度标注方法！！！
二、引线与箭头标注
“标注”→“多重引线”→在绘图区绘箭头与引线→在“文字格式”框中按确定；
a)绘出箭头与引线b)改变引线的长度
三、形位公差代号标注（例如：的标注）
“标注”→“公差”→弹出“形位公差”窗口→参数设置如下图。
点击一下出现φ键入A
按确定
先将其放置在任意位置上→点击其出现夹点→点红“端点”拖移其到引线端点位置。
拖移对齐指引线端点操作。
AutoCAD中尺寸公差标注的几种途径
AutoCAD中尺寸公差标注的几种途径2008-02-18 17:18尺寸公差是机械设计中一项重要的技术要求，在用利用AutoCAD软件绘制机械图时，经常遇到标注尺寸公差的情况．设计人员需根据尺寸公差代号查找国家标准极限偏差表，找出该尺寸的极限偏差数值，按照一定的格式在图中标注。
为实现这一要求通常有以下几种方法，现总结如下：途径1：利用AutoCAD提供的“尺寸样式管理器”对话框设置当前尺寸标注样式的替代样式（如图1所示）。
图1 标注样式管理器在替代样式中设置公差的形式是极限偏差或对称偏差等，然后输入偏差数值及偏差文字高度和位置。
用此替代样式标注的尺寸都将带有所设置的公差文字，直至取消该样式替代。
若要标注不同的尺寸公差则需重复上述过程，建立一个新的样式替代。
需要指出的是在这一操作过程中用户必须使用系统给出的缺省基本尺寸文本，否则系统不予标注偏差，只标注基本尺寸。
这样就给用户的尺寸偏差的标注工作造成不便。
途径2：利用AutoCAD的“多行文字编辑器”对话框的文字堆叠功能添加公差文字。
在尺寸标注命令执行过程中，当命令行显示“指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]:”时键入“M”，调出“多行文字编辑器”对话框（如图2所示）。
直接输入上下偏差数值并用符号“^”分隔（例如：+0.01^-0.02），然后选中输入的文字，点击对话框工具条上的按钮使公差文字堆叠即可。
对话框中的“<>”符号代表该尺寸的缺省文本，可以直接删除、修改。
对于堆叠文字的编辑可以选中该堆叠文字后单击鼠标右键，在弹出的快捷菜单中选择“特性”，打开如图3所示的“堆叠特性”对话框便可修改堆叠文字的内容、大小、位置等内容。
图2 多行文字编辑器图3 堆叠特性对话框这种方法比直接使用AutoCAD的公差标注功能要简便，可用于线性标注、对齐标注、直（半）径标注和角度标注，但不能用于基线标注和连续标注。
autocad公差标注方法
autocad公差标注方法
Autocad是一款广泛应用于工程设计和绘图的软件，公差标注是其中的一个重要功能。
公差是指零件的制造精度范围，公差标注是指在图纸上标注零件制造精度范围的方法。
下面将详细介绍Autocad中的公差标注方法。
一、创建公差标注对象
1. 打开Autocad软件，在绘图界面中选择“注释标注”工具栏，然后选择“公差标注”命令。
2. 在弹出的“公差标注”对话框中，选择需要标注的对象，然后选择所需的标注类型和标注单位，最后点击“确定”按钮。
3. 在绘图界面中，按照所需的位置和方向绘制公差标注对象。
二、设置公差属性
1. 选定公差标注对象，点击鼠标右键弹出快捷菜单，选择“属性”命令。
2. 在弹出的“属性”对话框中，可以设置公差的类型、公差值、公
差符号和公差单位等属性。
3. 点击“确定”按钮保存设置，完成公差标注属性的设置。
三、编辑公差标注对象
1. 选定公差标注对象，点击鼠标右键弹出快捷菜单，选择“编辑”命令。
2. 在弹出的编辑界面中，可以修改公差标注对象的位置、大小、旋转角度和文本内容等属性。
3. 修改完成后，点击“确定”按钮保存修改，完成公差标注对象的编辑。
总结
公差标注是Autocad中的一个重要功能，可以帮助工程师和设计师更好地表达零件的制造精度范围，提高了设计和制造的精度和准确性。
在使用Autocad进行公差标注时，需要注意选择合适的标注类型和单位，并对公差标注对象进行适当的设置和编辑，以获得更好的效果。
cad图形中的公差怎么标注
cad图形中的公差怎么标注
我们在CAD里面绘制完图形之后都需要标注尺寸，这些尺寸也是需要公差的。
那么大家知道cad图形中的公差怎么标注吗?下面是店铺整理的cad图形中的公差怎么标注的方法，希望能帮到大家!
cad图形中的公差标注的方法一
双击图形标注，打开标注的特性，可以选择相应的公差，这里小编选择极限公差，然后输入上下偏差。
此时cad公差就标注好了。
cad图形中的公差标注的方法二
点击标注菜单/公差标注，如图
1，点击符号，
2，在弹出的对话框中，点选公差符号，
3，4，栏中填选数值。
l。
cad中的上下公差怎么标注
cad中的上下公差怎么标注
在CAD中图形尺寸都有一个公差范围，那么大家知道cad中的上下公差怎么标注吗?下面是店铺整理的cad中的上下公差怎么标注的方法，希望能给大家解答。
cad中的上下公差标注的方法
打开一个需要公差标注的cad零件图，想要进行普通标注。
在cad命令行中输入ed然后按回车键确定。
此时光标会变成小方块，点击选择想要改为公差的标注会出现文字编辑窗口。
在标注45后面输入%%p0.05(%%p会自动变成±号)，然后点击确定。
此时cad公差怎么标注就解决了。
不同符号都有不同的文字替代，在文字输入时右键单击，选择符号就会出现。
