化学元素和金属材料性能的关系
材料物理性能测试思考题答案
有效电子数：不是所有的自由电子都能参与导电，在外电场的作用下，只有能量接近费密能的少部分电子，方有可能被激发到空能级上去而参与导电。
这种真正参加导电的自由电子数被称为有效电子数。
K 状态：一般与纯金属一样，冷加工使固溶体电阻升高，退火则降低。
但对某些成分中含有过渡族金属的合金，尽管金相分析和Ｘ射线分析的结果认为其组织仍是单相的，但在回火中发现合金电阻有反常升高，而在冷加工时发现合金的电阻明显降低，这种合金组织出现的反常状态称为K 状态。
X 射线分析发现，组元原子在晶体中不均匀分布，使原子间距的大小显着波动，所以也把K 状态称为“不均匀固溶体”。
能带：晶体中大量的原子集合在一起，而且原子之间距离很近，致使离原子核较远的壳层发生交叠，壳层交叠使电子不再局限于某个原子上，有可能转移到相邻原子的相似壳层上去，也可能从相邻原子运动到更远的原子壳层上去，从而使本来处于同一能量状态的电子产生微小的能量差异，与此相对应的能级扩展为能带。
禁带：允许被电子占据的能带称为允许带，允许带之间的范围是不允许电子占据的，此范围称为禁带。
价带：原子中最外层的电子称为价电子，与价电子能级相对应的能带称为价带。
导带：价带以上能量最低的允许带称为导带。
金属材料的基本电阻：理想金属的电阻只与电子散射和声子散射两种机制有关，可以看成为基本电阻，基本电阻在绝对零度时为零。
残余电阻(剩余电阻)：电子在杂质和缺陷上的散射发生在有缺陷的晶体中，绝对零度下金属呈现剩余电阻。
这个电阻反映了金属纯度和不完整性。
相对电阻率：ρ (300K)／ρ 是衡量金属纯度的重要指标。
剩余电阻率ρ’：金属在绝对零度时的电阻率。
实用中常把液氦温度下的电阻率视为剩余电阻率。
相对电导率：工程中用相对电导率( IACS%) 表征导体材料的导电性能。
把国际标准软纯铜(在室温20 ℃下电阻率ρ= 0 .01724Ω·mm 2/ m)的电导率作为100% , 其他导体材料的电导率与之相比的百分数即为该导体材料的相对电导率。
金属材料的分类及性能
金属材料的分类及性能一、金属材料定义：是金属元素或以金属元素为主构成的具有金属特性的材料。
二、金属材料分类：①黑色金属：纯铁、铸铁、钢铁、铬、锰。
②有色金属：有色轻金属、有色重金属、半金属、贵金属、稀有金属三、金属材料性能：①工艺性能：铸造性能、锻造性能、焊接性能、切削加工性能、热处理性能等②使用性能：机械性能、物理性能、化学性能等1. 工艺性能金属对各种加工工艺方法所表现出来的适应性称为工艺性能，主要有以下五个方面：（1）铸造性能：反映金属材料熔化浇铸成为铸件的难易程度，表现为熔化状态时的流动性、吸气性、氧化性、熔点，铸件显微组织的均匀性、致密性，以及冷缩率等。
铸造性能通常指流动性，收缩性，铸造应力，偏析，吸气倾向和裂纹敏感性。
（2）锻造性能：反映金属材料在压力加工过程中成型的难易程度，例如将材料加热到一定温度时其塑性的高低（表现为塑性变形抗力的大小），允许热压力加工的温度范围大小，热胀冷缩特性以及与显微组织、机械性能有关的临界变形的界限、热变形时金属的流动性、导热性能等。
可锻性：塑性和变形抗力（3）焊接性能：反映金属材料在局部快速加热，使结合部位迅速熔化或半熔化（需加压），从而使结合部位牢固地结合在一起而成为整体的难易程度，表现为熔点、熔化时的吸气性、氧化性、导热性、热胀冷缩特性、塑性以及与接缝部位和附近用材显微组织的相关性、对机械性能的影响等。
（4）切削加工性能：反映用切削工具（例如车削、铣削、刨削、磨削等）对金属材料进行切削加工的难易程度。
（5）热处理性能：热处理是机械制造中的重要过程之一，与其他加工工艺相比，热处理一般不改变工件的形状和整体的化学成分，而是通过改变工件内部的显微组织，或改变工件表面的化学成分，赋予或改善工件的使用性能。
其特点是改善工件的内在质量，而这一般不是肉眼所能看到的，所以，它是机械制造中的特殊工艺过程，也是质量管理的重要环节。
2. 机械性能：金属在一定温度条件下承受外力（载荷）作用时，抵抗变形和断裂的能力称为金属材料的机械性能（也称为力学性能）。
金属材料的性能 重点概括
1、金属材料的性能包括：使用性能和工艺性能。
2、使用性能：是指金属材料在使用条件下所表现出来的性能，包括①物理性能（如密度、熔点、导热性、导电性、热膨胀性、磁性等）。
②化学性能（如抗腐蚀性、抗氧化性等）。
③力学性能（如强度、塑性、硬度、冲击韧性及疲劳强度等）。
④工艺性能。
力学性能的概念：力学性能是指金属在外力作用下所表现出来的性能。
3、力学性能包括：强度、硬度、塑性、冲击韧性a)金属在静载荷作用下，抵抗塑性变形或断裂的能力称为强度。
强度的大小用应力来表示。
b)根据载荷作用方式不同，强度可分为：抗拉强度、抗压强度、抗弯强度、抗剪强度和抗扭强度等。
一般情况下多以抗拉强度作为判别金属强度高低的指标。
4、金属材料受到载荷作用而产生的几何形式和尺寸的变化称为变形。
变形分为：弹性变形和塑性变形两种5、不能随载荷的去除而消失的变形称为塑形变形。
在载荷不增加或略有减小的情况下，试样还继续伸长的现象叫做屈服。
屈服后，材料开始出现明显的塑性变形。
Fs称为屈服载荷6、sb：强化阶段：7、随塑性变形增大，试样变形抗力也逐渐增加，这种现象称为形变强化（或称加工硬化）。
Fb：试样拉伸的最大载荷。
8、在拉伸试验过程中，载荷不增加（保持恒定），试样仍能继续伸长时的应力称为屈服点。
用符号σs表示，计算公式：σs=Fs/So对于无明显屈服现象的金属材料可用规定残余伸长应力表示，计算公式：σ0.2=F0.2/So9、（2）抗拉强度材料在拉断前所能承受的最大应力称为抗拉强度，用符号σb表示。
计算公式为：σb=Fb/So10、断裂前金属材料产生永久变形的能力称为塑性。
塑性由拉伸试验测得的。
常用伸长率和断面收率表示。
11、伸长率：试样拉断后，标距的伸长与原始标距的百分比称为伸长率。
用δ表示：计算公式：δ=(l1-l0)/l0×100%断面收缩率：试样拉断后，缩颈处横截面积的缩减量与原始横截面积的百分比称为断面收缩率。
用ψ表示12、材料抵抗局部变形特别是塑性变形压痕或划痕的能力称为硬度。
第一章2金属材料的性能特点
四、切削加工性能 用切削后的表面粗糙度 和刀具寿命来表示。
切削加工
金属材料具有适当的硬度(170 HBS～230 HBS) 和足够的脆性时切削性良好。 改变钢的化学成分(加少量铅、磷)和进行适当 的热处理(低碳钢正火，高碳钢球化退火)可提高钢 的切削加工性能。 铜有良好的切削加工性能。
五、热处理工艺性能 钢的热处理工艺性能主要考虑其淬透性, 即钢接受淬火的能力。 含Mn、Cr、Ni等合金元素的合金钢淬透 性比较好, 碳钢的淬透性较差。
断后伸长率
A
A
11.3
δ5 δ10
ψ
%
%
断面收缩率
Z
三、硬度 硬度：材料抵抗另一硬物体压入其内的能力。 即材料受压时抵抗局部塑性变形的能力。 1、布氏硬度 一定直径的硬质合金球（或钢球）在一定载 荷作用下压入试样表面。测量压痕直径, 计算硬 度值。 用钢球压头时硬度 用HBS表示 用硬质合金球时硬 度用HBW表示
布氏硬度计
布氏硬度计的使用
2、洛氏硬度 采用金刚石压头(或硬质合金球压头)， 加预载荷F0 ，压入深度h0 。再加主载荷F1 。 卸去主载荷F1，测量其残余压入深度h。 用h与h0之差△h来计算洛氏硬度值。 硬度直接从硬度计表盘上读得。 根据压头的种类和 总载荷的大小洛氏硬度常 用表示方式有: HRA、HRB、HRC
金属材料的强度与其化学成分和工艺有 密切关系。 纯金属的抗拉强度较低； 合金的抗拉强度较高。 纯铜抗拉强度： 60MPa 铜合金抗拉强度：600MPa～700MPa 纯铝抗拉强度： 40MPa 铝合金抗拉强度：400MPa～600MPa
退火状态的三种铁碳合金： 碳质量分数0.2%，抗拉强度为350MPa 碳质量分数0.4%，抗拉强度为500MPa 碳质量分数0.6%，抗拉强度为700MPa
化学成分对钢板冲压性能的影响以及汽车冲压件选材
- 134 -微量元素对钢板冲压性能的影响以及汽车冲压件选材葛 辉（桂林大宇客车有限公司，广西 桂林 541003）【摘 要】文章详细介绍了微量元素对钢板冲压性能的影响以及汽车冲压件在选材时的注意事项，可供业内工程技术人员参考。
【关键词】板料冲压；微量元素；冲压件；选材 【中图分类号】TG386.4 【文献标识码】A 【文章编号】1008-1151(2009)11-0134-02（一）引言 板料冲压是一种低成本高效率的生产方法，在汽车工业中占有显著的地位，汽车冲压件所用的材料不仅要满足设计的技术要求，还应当满足冲压工艺要求。
汽车冲压件的工艺要求主要是：① 材料应具有良好的塑性尤其是优异的深冲性能；② 材料应具有良好的表面质量，特别是外部覆盖件应光洁、平整、无缺陷、无损伤，不允许成形后的零件表面出现滑移线；③ 材料应具有严格的厚度尺寸公差。
碳钢价格低廉，易于加工，是汽车工业应用最为广泛的金属材料，钢板冲压件在汽车零部件中的比例很大，而且形状越来越复杂。
在使用钢板制造各种形状及尺寸的构件时，一般会经过剪切、冲裁、弯曲、拉延和成形等工序，这些工序的完成都与材料塑性有着密不可分的关系。
（二）微量元素对钢板冲压性能的影响 碳钢中除了铁和碳两个基本组成元素之外，还包含了Si、Mn、S、P 等常存杂质元素，有时为了改善钢板的机械性能，往往人工添加一些合金元素，如Al、Ti、Nb 等，这些微量元素对钢板机械性能的影响不尽相同。
1.碳的影响 碳是钢中的一种最基本的元素，它对钢板强度尤其是抗拉强度的影响特别显著。
我们用公式来表示的钢板的屈服强度和抗拉强度分别为式（1）、式（2）中：h 为冷轧钢板的厚度。
式（1）、式（2）表明各元素对钢材强度的影响程度是不同的，从式（1）可以看出，碳对屈服强度σs 的影响仅次于Ti、P、V，从式（2）可以看出，碳对抗拉强度σb 的影响居首位。
含碳量增加，会增加钢材中Fe 3C 的数量，钢板的抗拉强度和屈服强度提高，塑性降低，使冲压性能恶化，特别是当Fe 3C 出现于晶界时，对冲压性能的不利影响更大，对冷轧钢板深冲性能的影响尤著。

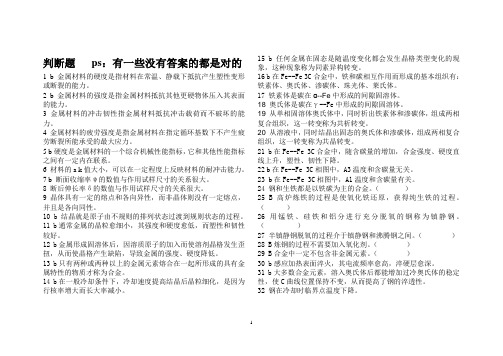

判断题 ps
判断题ps：有一些没有答案的都是对的1 b 金属材料的硬度是指材料在常温、静载下抵抗产生塑性变形或断裂的能力。
2 b 金属材料的强度是指金属材料抵抗其他更硬物体压入其表面的能力。
3 金属材料的冲击韧性指金属材料抵抗冲击载荷而不破坏的能力。
4 金属材料的疲劳强度是指金属材料在指定循环基数下不产生疲劳断裂所能承受的最大应力。
5 b硬度是金属材料的一个综合机械性能指标，它和其他性能指标之间有一定内在联系。
6 材料的a k值大小，可以在一定程度上反映材料的耐冲击能力。
7 b 断面收缩率ψ的数值与作用试样尺寸的关系很大。
8 断后伸长率δ的数值与作用试样尺寸的关系很大。
9 晶体具有一定的熔点和各向异性，而非晶体则没有一定熔点，并且是各向同性。
10 b 结晶就是原子由不规则的排列状态过渡到规则状态的过程。
11 b通常金属的晶粒愈细小，其强度和硬度愈低，而塑性和韧性较好。
12 b金属形成固溶体后，因溶质原子的加入而使溶剂晶格发生歪扭，从而使晶格产生缺陷，导致金属的强度、硬度降低。
13 b只有两种或两种以上的金属元素熔合在一起所形成的具有金属特性的物质才称为合金。
14 b在一般冷却条件下，冷却速度提高结晶后晶粒细化，是因为行核率增大而长大率减小。
15 b任何金属在固态是随温度变化都会发生晶格类型变化的现象，这种现象称为同素异构转变。
16 b在Fe--Fe 3C合金中，铁和碳相互作用而形成的基本组织有：铁素体、奥氏体、渗碳体、珠光体、莱氏体。
17 铁素体是碳在α--Fe中形成的间隙固溶体。
18 奥氏体是碳在γ--Fe中形成的间隙固溶体。
19 从单相固溶体奥氏体中，同时析出铁素体和渗碳体，组成两相复合组织，这一转变称为共析转变。
20 从溶液中，同时结晶出固态的奥氏体和渗碳体，组成两相复合组织，这一转变称为共晶转变。
21 b在Fe--Fe 3C合金中，随含碳量的增加，合金强度、硬度直线上升，塑性、韧性下降。
22 b在Fe--Fe 3C相图中，A3温度和含碳量无关。
(完整版)常用金属材料中各种化学成分对性能的影响
常用金属材料中各种化学成分对性能的影响1．生铁：生铁中除铁外，还含有碳、硅、锰、磷和硫等元素。
这些元素对生铁的性能均有一定的影响。
碳（C）：在生铁中以两种形态存在，一种是游离碳（石墨），主要存在于铸造生铁中，另一种是化合碳（碳化铁），主要存在于炼钢生铁中，碳化铁硬而脆，塑性低，含量适当可提高生铁的强度和硬度，含量过多，则使生铁难于削切加工，这就是炼钢生铁切削性能差的原因。
石墨很软，强度低，它的存在能增加生铁的铸造性能。
硅（Si）：能促使生铁中所含的碳分离为石墨状，能去氧，还能减少铸件的气眼，能提高熔化生铁的流动性，降低铸件的收缩量，但含硅过多，也会使生铁变硬变脆。
锰（Mn）：能溶于铁素体和渗碳体。
在高炉炼制生铁时，含锰量适当，可提高生铁的铸造性能和削切性能，在高炉里锰还可以和有害杂质硫形成硫化锰，进入炉渣。
磷（P）：属于有害元素，但磷可使铁水的流动性增加，这是因为硫减低了生铁熔点，所以在有的制品内往往含磷量较高。
然而磷的存在又使铁增加硬脆性，优良的生铁含磷量应少，有时为了要增加流动性，含磷量可达1.2%。
硫（S）：在生铁中是有害元素，它促使铁与碳的结合，使铁硬脆，并与铁化合成低熔点的硫化铁，使生铁产生热脆性和减低铁液的流动性，顾含硫高的生铁不适于铸造细件。
铸造生铁中硫的含量规定最多不得超过0.06%（车轮生铁除外）。
2．钢：2．1元素在钢中的作用2．1．1 常存杂质元素对钢材性能的影响钢除含碳以外，还含有少量锰(Mn)、硅(Si)、硫(S)、磷(P)、氧（O）、氮（N）和氢（H）等元素。
这些元素并非为改善钢材质量有意加入的，而是由矿石及冶炼过程中带入的，故称为杂质元素。
这些杂质对钢性能是有一定影响，为了保证钢材的质量，在国家标准中对各类钢的化学成分都作了严格的规定。
1）硫硫来源于炼钢的矿石与燃料焦炭。
它是钢中的一种有害元素。
硫以硫化铁(FeS)的形态存在于钢中，FeS和 Fe 形成低熔点(985℃)化合物。
改善金属材料性能的主要方法
改善金属材料性能的主要方法改善金属材料性能的主要方法包括合金化、热处理、塑性变形、表面处理和纳米材料应用等。
下面详细介绍这些方法及其作用。
首先是合金化。
合金化是通过向金属中添加其他元素，以改善金属的性能。
常见的合金元素有碳、硅、磷、锰、铬、镍、钼等。
合金化可以改变金属的晶体结构和相变温度，提高材料的强度、硬度、耐腐蚀性和热稳定性等性能。
例如，将钢中的碳含量控制在一定范围内，可以得到高强度、高韧性的淬火态钢；将铝中加入适量的铜、锰、镁等元素，可以获得高强度、耐蚀性好的铝合金。
其次是热处理。
热处理是指将金属材料加热至一定温度，然后冷却至室温的工艺。
热处理可以使金属材料的晶粒尺寸、晶界结构以及组织性能发生变化，从而改变材料的力学性能。
常见的热处理方法有退火、固溶处理、时效处理等。
退火可以消除材料内部应力，降低硬度，提高塑性和延展性，改善加工性能。
固溶处理是将合金加热至固溶温度，使合金元素溶解到金属基体中，然后通过快速冷却固化，使合金元素均匀分布在基体中，从而提高强度和硬度。
时效处理是将固溶处理后的合金在一定温度下保持一段时间，使固溶体析出出現析出相的長英，进一步提高强度和硬度。
第三是塑性变形。
塑性变形是通过机械力的作用，使金属材料发生塑性变形并改变组织结构和性能的方法。
常见的塑性变形方法有拉伸、压缩、挤压、弯曲等。
塑性变形可以改善材料的力学性能，提高韧性和塑性，并消除材料内部的缺陷和应力集中。
例如，将金属材料进行冷变形可以细化晶粒尺寸，提高硬度和强度，同时提高材料的延展性。
第四是表面处理。
表面处理是指通过对金属材料表面进行一系列化学或物理处理，改善材料的表面性能。
常见的表面处理方法有电镀、阳极氧化、喷涂、化学处理等。
表面处理可以提高金属材料的耐腐蚀性、耐磨性、耐疲劳性和耐热性等表面性能。
例如，通过电镀镀上一层防腐性能好的金属如镀锌，可以提高金属材料的抗腐蚀能力；通过阳极氧化对铝材进行表面氧化处理，可以得到一层耐磨、耐腐蚀的氧化层。
材料中的化学元素对热处理的影响
材料中的化学元素对热处理的影响钢性, 化学元素钢材中都含有各种各样的杂质，杂志含量的多寡，直接影响到钢材的物理化学性质%26mdash;%26mdash;1、碳（C）：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当含碳量超过0.23%时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。
碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。
2、硅（Si）：在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有0.15－0.30%的硅。
如果钢中含硅量超过0.50-0.60%,硅就算合金元素。
硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。
在调质结构钢中加入1.0－1.2%的硅，强度可提高15－20%。
硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。
含硅1－4%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。
硅量增加，会降低钢的焊接性能。
3、锰（Mn）：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰0.30－.50%。
在碳素钢中加入0.70%以上时就算%26ldquo;锰钢%26rdquo;，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点高40%。
含锰11－14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。
锰增高，减弱钢的抗腐蚀能力，降低焊接性能。
4、磷（P）：在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低塑性，使冷弯性能变坏。
因此通常要求钢中含磷量小于0.045%，优质钢要求更低些。
5、硫（S）：硫在通常情况下也是有害元素。
使钢产生热脆性，降低钢的延展性和韧性，在锻造和轧制时造成裂纹。
硫对焊接性能也不利，降低耐腐蚀性。
所以通常要求硫含量小于 0.055%，优质钢要求小于0.040%。
在钢中加入0.08-0.20%的硫，可以改善切削加工性，通常称易切削钢。
元素周期表中的金属活性和非金属活性
03
金属与非金属的相互作用
金属与非金属的化学键合
金属与非金属之间的化学键合方式 金属与非金属之间的化学反应 金属与非金属之间的物理键合 金属与非金属之间的化学键合对元素周期表的影响
金属与非金属的氧化还原反应
氧化还原反应的定义和原理
原子半径的影 响因素：电子 层数、核电荷 数、核外电子
数等
金属活性的应 用：金属活性 可以用来解释 金属的腐蚀、 氧化等化学性
质
金属活性与原 子半径的实验 验证：通过实 验测量不同金 属的原子半径， 验证金属活性 与原子半径的
关系
金属活性与电负性
金属活性：金属 原子失去电子的 能力
电负性：原子吸 引电子的能力
非金属活性与电子排布
非金属活性：指非金属元素在化学反应中表现出的活性 电子排布：指电子在原子中的空间分布和能量状态 非金属活性与电子排布的关系：非金属元素的活性与其电子排布密切相关 例子：氟元素的高活性与其独特的电子排布有关，使其成为最强的非金属元素之一
非金属活性与原子半径
非金属活性：指非金属元素在化学反应中的活性
金属和非金属元素在医疗器械中的应用：如钛合金、不锈钢等，用于制造手术器械、假体等
金属和非金属元素在生物医学研究中的应用：如利用放射性同位素标记技术研究药物代 谢和作用机制
金属和非金属在能源科学中的应用
金属和非金属在太阳能电 池中的应用
金属和非金属在燃料电池 中的应用
金属和非金属在锂电池中 的应用
金属和非金属在超级电容 器中的应用
金属和非金属在材料科学中的应用
金属和非金属在材料科学中的重要性 金属和非金属的活性对材料性能的影响 金属和非金属在材料制备过程中的作用 金属和非金属在材料应用中的挑战和前景
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
化学元素和金属材料性能的关系
C：
碳含量越高，钢的硬度越高，耐磨性越好，但塑性及韧性越差。
钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量0.23%超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。
碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。
S：
硫是钢中的有害杂质，含硫较多的钢在高温下进行压力加工时，容易脆裂，这种现象通常称为热脆性。
硫在通常情况下也是有害元素。
使钢产生热脆性，降低钢的延展性和韧性，在锻造和轧制时造成裂纹。
硫对焊接性能也不利，降低耐腐蚀性。
所以通常要求硫含量小于0.055%，优质钢要求小于0.040%。
在钢中加入0.08-0.20%的硫，可以改善切削加工性，通常称易切削钢。
P：
磷能使钢的塑性及韧性明显下降，特别是低温时影响更为严重，这一现象称为冷脆性。
在优质钢中，硫和磷的含量应严格控制。
但从另一方面来看，在低碳钢中含有较高的硫和磷时，能使切削时切削易断，对改善钢的可切削性是有利的。
在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低塑性，使冷弯性能变坏。
因此通常要求钢中含磷量小于0.045%，优质钢要求更低些。
Mn：
锰能提高钢的强度，消除或削弱硫的不良影响，并能提高钢的淬透性。
含锰量很高的高合金钢（高锰钢）具有良好的抗磨性及其他物理性能。
在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰0.30－0.50%。
在碳素钢中加入0.70%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点高40%。
含锰11－14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。
锰量增高，减弱钢的抗腐蚀能力，降低焊接性能。
Si：
硅含量增加可使钢的硬度增加，但塑性及韧性下降。
电工用钢中含一定量的硅能改善软磁性能。
在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有0.15－0.30%的硅。
如果钢中含硅量超过0.50-0.60%,硅就算合金元素。
硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。
在调质结构钢中加入1.0－1.2%的硅，强度可提高15－20%。
硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。
含硅1－4%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。
硅量增加，会降低钢的焊接性能。
W：
钨可提高钢的红硬性和热强性，并可提高钢的耐磨性。
钨熔点高，比重大，是贵生的合金元素。
钨与碳形成碳化钨有很高的硬度和耐磨性。
在工具钢加钨，可显著提高红硬性和热强性，作切削工具及锻模具用。
Cr:
铬能提高钢的淬透性及耐磨性，改善钢的抗氧化作用，提高钢的抗腐蚀能力。
在结构钢和工具钢中，铬能显著提高强度、硬度和耐磨性，但同时降低塑性和韧性。
铬又能提高钢的抗氧化性和耐腐蚀性，因而是不锈钢，耐热钢的重要合金元素。
V:
钒能细化钢的晶力组织，提高钢的强度、韧性及耐磨性。
当它在高温溶入奥氏体时，可增加钢的淬透性；反之，当它以碳化物形态存在时，会降低钢的淬透性。
钒是钢的优良脱氧剂。
钢中加0.5%的钒可细化组织晶粒，提高强度和韧性。
钒与碳形成的碳化物，在高温高压下可提高抗氢腐蚀能力。
Mo:
钼可显著提高钢的淬透性，提高热强性，防止回火脆性，提高剩磁和矫顽力。
钼能使钢的晶粒细化，在高温时保持足够的强度和抗蠕变能力(长期在高温下受到应力，发生变形，称蠕变)。
结构钢中加入钼，能提高机械性能。
还可以抑制合金钢由于火而引起的脆性。
在工具钢中可提高红性。
Ti:
钛能细化钢的晶粒组织从而提高钢的强度及韧性。
在不锈钢中，钛能消除或减轻钢的晶间腐蚀现象。
钛是钢中强脱氧剂。
它能使钢的内部组织致密，细化晶粒力；降低时效敏感性和冷脆性。
改善焊接性能。
在铬18镍9奥氏体不锈钢中加入适当的钛，可避免晶间腐蚀。
Ni:
镍能提高钢的强度和韧性，提高淬透性，含量高时，可显著改变钢和合金的一些物理性能，提高钢的抗腐蚀能力。
镍能提高钢的强度，而又保持良好的塑性和韧性。
镍对酸碱有较高的耐腐蚀能力，在高温下有防锈和耐热能力。
但由于镍是较稀缺的资源，故应尽量采用其他合金元素代用镍铬钢。
B:
硼的作用是当钢中含有微量（0.001-0.005%）硼时，钢的淬透性可以成倍的提高。
AI:
铝能细化钢的晶粒组织，阻抑低碳钢的时效，提高钢在低温下的韧性。
铝还能提高钢的抗氧化性，提高渗氮钢的耐磨性和疲劳强度等。
铝是钢中常用的脱氧剂。
钢中加入少量的铝，可细化晶粒，提高冲击韧性，如作深冲薄板的08Al钢。
铝还具有抗氧化性和抗腐蚀性能，铝与铬、硅合用，可显著提高钢的高温不起皮性能和耐高温腐蚀的能力。
铝的缺点是影响钢的热加工性能、焊接性能和切削加工性能。
Cu:
铜在钢中突出的作用是改善普通低合金钢的抗大气腐蚀性能，特别是和磷配合使用时。
