瓦楞纸箱尺寸的设计
包装结构设计《瓦楞纸箱尺寸设计》
一、内装物排列方式
1．排列数目
n ＝ nL×nB×nH
n —— 瓦楞纸箱装量； nL —— 瓦楞纸箱长度方向上排列内装物数目； nB —— 瓦楞纸箱宽度方向上排列内装物数目； nH —— 瓦楞纸箱高度方向上排列内装物数目。
例1：某化妆品选用 0201型瓦楞纸箱作为外包 装，内装中包装（纸盒） 24盒，中包装外尺寸为 190×140×120 mm，试选 择合适的排列方法。
分析： 中包装盒采用立放为最佳。
即 lb∥LB
查表知，总数为24的内装物排列数目有 16种。（附表2）
将中包装盒的长度、宽度与高度分 别乘以倍数，列表如下：
例如，盒装洗衣粉在 纸箱内不允许采用平放和 侧放形式，因为平放和侧 放均会导致盒盖受压开启 而洗衣粉泄漏。
再如，一般包装瓶 在纸箱内采用立放。
所以仅考虑P型和Q 型两种方向。
而对于截面为正方形或圆形的瓶 子，其P型和Q型没有区别，所以就简 化为一种方式。
如果采用袋包装，则应 以T、V型为好，以便包装袋 承载。
距1.5:1:1相差甚远，故舍弃。
② 高度方向排列两层，先考虑4×3×2 则 P: 760×420×240
1.81:1:0.57 Q: 570×560×240
1.02:1:0.43 舍弃
③ 高度方向排列三层，先考虑4×2×3 则 P: 760×280×360
2.71:1:1.29 Q: 560×380×360
d.纸板用量较之 2:1:2 比例也不会增 加很多。
不同比例的0201箱型纸板相对用计算图：
图中百分数为不同尺寸比例的0201纸箱 较之2:1:2尺寸比例纸箱用料的增加量。
瓦楞纸箱尺寸设计1
hmax=120
Q型排列
解：查表 取 代入公式，得
k’L=5 k’B=5 k’H=4 d=1
Li=140×4+(4－1)+5=568(mm)
BHii==119200××23++((23－－11))++54==338666((mmmm))
2、制造尺寸 ①箱体长度、宽度、高度制造尺寸计算公式
X=Xi+t
式中 X ——瓦楞纸箱长度、宽度或高度制造尺寸（mm）； Xi——纸箱内尺寸（mm）； t——瓦楞纸板厚度（mm）。
在实际生产中要根据具体情况加适当修正常数，
X=Xi+t+k
在实际设计中，纸板厚度t再加上1—3（mm）的 修正系数而合并成一个常数，仍用k表示。
式中
X=Xi+k
X ——瓦楞纸箱制造尺寸（mm）； Xi——纸箱内尺寸（mm）； k ——纸箱制造尺寸修正系数（mm）。
L1=Li+kL1=568+6=574(mm) L2=Li+kL2=568+4=572(mm) B1=Bi+kB1=386+6=392(mm) B2=Bi+kB2=386+3=389(mm) H2=Hi+kH=366+9=375(mm) J=35(mm)
F=B1/2+xf=392/2+2=198(mm)
求： L0、B0、H0
解：查表 K=6 L0=L+K=574+6=580(mm) B0=B+K=392+6=398(mm) H0=H+K=375+6=381(mm)
Xi=xmaxnX=d(nX-1)+k’+T
瓦楞纸箱结构设计
知识点：瓦楞纸板的表示方法
（1）原纸品种/定量/纸板层数/楞型表示法
表示公式：外面纸品种-外面纸定量·瓦楞芯纸品种-瓦楞芯纸定量·内面纸品种-内面纸定量、 瓦楞楞型
例如：WK-200·SCP-150·WK-200CF瓦楞纸板的结构是双面C楞，内外面纸为200g/㎡漂白牛皮浆 箱纸板，芯纸为150g/㎡半化学浆高强瓦楞纸。
图5-58 瓦楞纸箱箱面应力分布
图5-59 RL与抗压强度关系曲线
B. RH对抗压强度的影响 图5-60 纸箱高度与抗压强度关系曲线
（3）堆码状态 A.RL对堆码状态的影响：有两类堆码形式，一类是平齐堆码（重叠堆码），一类是 交错堆码。
图5-61 纸箱RL对堆码状态的影响 （a）平齐堆码 （b）井式堆码（RL=2） （c）销式回转堆码（RL=2） （d）瓦形堆码（RL=1.5或RL=1.33）
将后两项常数合并，仍用表示：
XoXma xtK
式中
——纸箱外尺寸，㎜
——纸箱最大制造尺寸，㎜
——纸箱外尺寸修正系数X ，o㎜XmaxK
Xo X max
K
第四节 瓦楞纸箱强度设计
一、影响瓦楞纸箱强度的因素
基本因素包括：
①原纸强度
②瓦楞楞型
③瓦楞纸板种类 ④瓦楞纸板含水率
⑤流通领域中外界环境的影响
可变因素包括：
组合型 组合型是基型的组合，即由两种及以上的基本箱型组成或演变而成，用多组数字符号
来表示。 如下图所示箱型：
上摇盖用0204型（a），下摇盖用0215型（b）， 表示方法：0204/0215（c）。
国家标准箱型（GB-T 6543-1986）
参考国际箱型标准系列，规定了运输包装用瓦楞纸箱的基本箱型， 准正在修订中。
瓦楞纸箱标准 文档
瓦楞外箱设计检验标准
一，瓦楞纸规格厚度
A瓦楞厚度：4.5mm
B瓦楞厚度：3mm
A+B瓦楞厚度：7mm
二，内部有内箱重叠的外箱设计方式：
内箱尺寸+内箱材质厚度+箱体放置间隙+外箱瓦楞纸厚度
例：新西兰外箱长度设计尺寸620mm，按上述方式设计尺寸调整为655mm, （内箱高度20+材质厚度1）*3个内箱+实际装箱间隙0.5*2处间隙+外箱瓦楞厚1.5mm= 655mm
三，内箱重叠后间隙设计预留方案
A瓦楞材质，箱体重叠后间隙：5mm
B瓦楞材质，箱体重叠后间隙：3mm
四，检验公差
所有纸箱都按外部尺寸测量（不含折叠搭舌厚度），公差允许范围：正负5MM
参与讨论部门：供应商（锦洋包装）、研发、质量、采购部
2016年10月14日。
瓦楞纸箱(0201)加边标准
注4：箱片手工裱合的七层、九层箱片垫片产品：长+2cm毛边、高+2cm毛边。
注5：德力西Himel内盒加边标准：长+3cm毛边、高+2cm毛边。
注6：水印面版在研发设计图纸净料上面版长不加、高+3cm，后版长不加、高+2cm(目前新丽产品)。
注7:彩箱面版在研发设计图纸净料上长+2cm、高+2.5cm，后版长+2cm、高+2cm。
如果超出此范围，接单员需与计划员协调，计划员确认后，接单员再安排下单（特殊情况除外）。

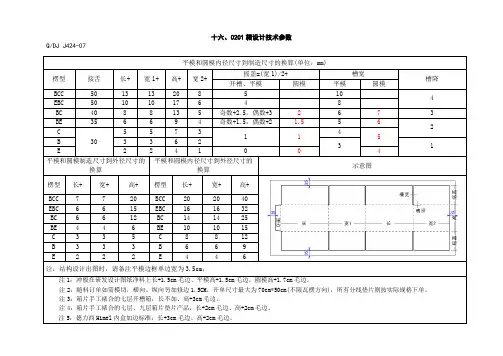

十六、0201箱设计技术参数
Q/DJ J424-07
平模和圆模内径尺寸到制造尺寸的换算(单位：mm)
楞型
接舌
长+
宽1+
高+
宽2+
摇盖=(宽1)/2+
槽宽
槽降
开槽、平模
圆模
平模
圆模
BCC
50
13
13
20
8
5
10
4
EBC
50
10
10
17
6
4
8
BC
40
8
8
13
5
奇数+2.5，偶数+3
2
6
7
3
BE
35
6
6
9
4
奇数+1.5，偶数+2
1.5
5
6
2
C
30
5
5
7
3
1
1
4
5
B
常用瓦楞纸箱包装设计制作尺寸表
方版:90*90mm 90*mm
IC卡：
85x54MM
三折页广告：
标准尺寸:(A4)210mm x 285mm
普通宣传册：
标准尺寸:(A4)210mm x 285mm
文件封套：
标准尺寸:220mm x 305mm
招贴画：
标准尺寸:540mm x 380mm
瓦楞纸箱是一种应用最广的包装制品用量一直是各种包装制品之首
纸引未来

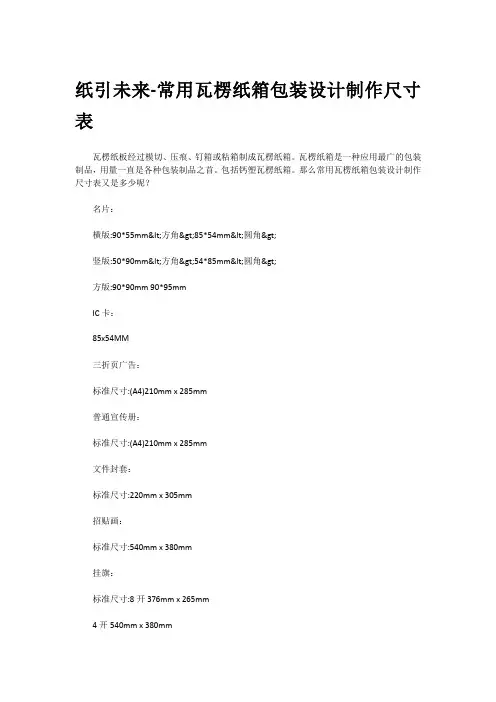

瓦楞纸板经过模切、压痕、钉箱或粘箱制成瓦楞纸箱。瓦楞纸箱是一种应用最广的包装制品，用量一直是各种包装制品之首。包括钙塑瓦楞纸箱。那么常用瓦楞纸箱包装设计制作尺寸表又是多少呢？
名片：
横版:90*55mm<方角>85*54mm<圆角>
挂旗：
标准尺寸:8开376mm x 265mm
4开540mm x 380mm
手提袋：
标准尺寸:400mm x 285mm x 80mm
信纸、便条：
标准尺寸:185mm x 260mm 210mm x 285mm
瓦楞纸箱的尺寸设计
瓦楞纸箱的尺寸设计 12009年03月26日星期四 11:15瓦楞纸箱的最主要的用途莫过于包装物品，但是如果纸箱出现了尺寸偏差，那就等于犯了致命的错误。
很多业内人士都会觉得纸箱的尺寸管理控制是最基本的，也是最简单的，但是作为瓦楞纸箱的用户往往不会这样认为，尺寸问题直接决定纸箱的价值。
尺寸合适客户才会接受使用。
尺寸不合适，其他项目做得再好，也无济于事。
但是要想真正的管理好、控制好纸箱的尺寸却是非常系统的工作。
因此，把简单的事情一次作对，是最经济的、最科学的管理。
把好尺寸是“奠基石”瓦楞纸箱的尺寸有三种形式：外尺寸、制造尺寸、内尺寸。
这三种形式都是由纸箱的长度、宽度和高度共同来组成的。
因此，具体的表述上分为外长宽高、内长宽高、制造长宽高。
外尺寸即为从瓦楞纸箱外部量取的体积的大小，一般作为计算运费的依据和纸箱外部的标示。
内尺寸即为瓦楞纸箱支撑成型后从内部量取的面到面的距离，内尺寸的确定是根据内装物的体积大小确定的，一般情况下，内尺寸略大于内装物的体积。
制造尺寸即为根据纸箱内尺寸换算出的生产工艺尺寸，一般按照制造尺寸下单和调整压线进行生产操作。
外尺寸、内尺寸、制造尺寸三者之间的关系：（以0201型纸箱为例）外尺寸长（宽）=内尺寸长（宽）+瓦楞纸板厚度*瓦楞纸板的层数（2层）外尺寸高=内尺寸高+瓦楞纸板厚度*瓦楞纸板的层数（包括内外摇盖共4层）制造尺寸长（宽）=内尺寸长（宽）+瓦楞纸板厚度÷2*瓦楞纸板的层数制造尺寸高=内尺寸高+瓦楞纸板厚度÷2*瓦楞纸板的层数在国家标准中还有一项综合尺寸，纸箱的综合尺寸即为纸箱内尺寸长宽高之和。
在上述三种尺寸中，制造尺寸是相对较灵活的，是根据不同的瓦楞纸板的厚度、不同的压线成型设备以及不同的成型工艺而随时变化，因此掌握好制造尺寸是控制纸箱尺寸的第一步。
异型纸箱也是如此，不管有几层瓦楞纸板，内尺寸都要加上这些瓦楞纸板的总厚度，才是纸箱的外尺寸。
科学设计是“预防针”设计瓦楞纸箱的大小首先要进行内尺寸的设计。
a型瓦楞纸尺寸标准
A型瓦楞纸尺寸标准一、纸箱内径尺寸A型瓦楞纸板的内径尺寸是根据纸箱的形状和尺寸要求进行设计的。
一般来说，纸箱内径尺寸是指纸箱内部的空间尺寸，包括长、宽和高。
这些尺寸通常以毫米（mm）为单位进行标注。
例如，一个常见的A型瓦楞纸箱内径尺寸为：500 x 600 x 400 mm。
二、纸箱外径尺寸纸箱外径尺寸指的是纸箱外部的直径尺寸，包括长、宽和高。
这些尺寸通常以毫米（mm）为单位进行标注。
根据不同的包装需求和运输要求，纸箱外径尺寸可能会有所不同。
一般来说，纸箱外径尺寸应当考虑到运输方便、装卸安全以及货物的稳定性等因素。
三、纸板厚度A型瓦楞纸板的厚度是根据纸箱的承重能力和耐压性要求进行设计的。
一般来说，A型瓦楞纸板的厚度在2.5毫米（mm）到5毫米（mm）之间。
对于不同的包装要求，纸板的厚度会有所不同。
在选择纸板厚度时，需要考虑纸箱的承重能力和使用环境。
四、楞高A型瓦楞纸板的楞高是指瓦楞纸板表面突起的高度。
这个高度通常以毫米（mm）为单位进行标注。
一般来说，A型瓦楞纸板的楞高在2.5毫米（mm）到6毫米（mm）之间。
楞高的不同会导致纸板的硬度、抗压强度和缓冲性能等方面的差异。
根据不同的包装要求和使用环境，选择合适的楞高可以提高纸箱的性能。
五、楞数A型瓦楞纸板的楞数是指每米长度内纸板的瓦楞数量。
一般来说，A型瓦楞纸板的楞数在30个到80个之间。
楞数的增加可以提高纸板的抗压强度和缓冲性能，但也会增加生产成本和重量。
在选择楞数时，需要考虑包装要求、使用环境以及生产成本等因素。
六、填充物为了提高纸箱的缓冲性能和抗冲击能力，通常会在纸箱内部加入填充物。
填充物可以包括气泡膜、泡沫板、珍珠棉等材料。
填充物的选择应根据货物的特点和包装要求进行设计，以实现最佳的保护效果。
七、贴合方式A型瓦楞纸板的贴合方式是指将两张瓦楞纸板通过粘合剂粘合在一起的方式。
常见的贴合方式包括热压成型、冷压成型和粘合剂粘合等。
贴合方式的不同会对纸箱的强度和密封性能产生影响。
