25μm金丝球焊引线键合推拉力标准
集成电路球焊质量标准
重焊
一个焊点上压两条或两条以 上金（铜）丝(特殊要求除外)
REJ
5.17
漏焊
要求要焊线的铝垫上没有焊 接痕迹和金（铜）丝
REJ
5.18
短路
球焊压力太大造成铝挤出与 不相通的铝线短路
REJ
文件号 CD.T730048
序号 不良项目
不良描述
版次 A
生效日期 2010-10-29
图
示
因球压偏造成球与不相通铝 线、硅线或其它球短路
2. 线直径≥30um：线间距小于 1 倍的线径为不 良 REJ
文件号 CD.T730048
序号 不良项目
不良描述
版次 A
生效日期 2010-10-29
图
示
5.24 压区 AL 层剥离 焊线时 PAD 上的 AL 被拉起
第 14 页 共 20 页
检验标准
REJ
Minimum Accept
5.25
鱼尾异常
2 范围 本标准适用于集成电路封装压焊工序。
3 引用文件 无
4 术语和定义 参照《组装技术标准用语》
CD.T730025
5 质量标准
文件号 CD.T730048
序号 不良项目
不良描述
版次 A
5.1
材料不符
芯片型号、批号以及引线框、 金（铜）丝规格与随件单不符
生效日期 2010-10-29
图
示
N/A
球的铝垫上金（铜）丝残留与相邻的金（铜） 丝、金（铜）球、芯片之间的间距小于 10um 为不良.
文件号 CD.T730048
序号 不良项目
不良描述
版次 A
生效日期 2010-10-29
图
金丝焊接（引线键合）机器的故障判断与排除
金丝焊接(引线键合）机器的故障判断与排除一、机器的维护保养：1．紧固劈刀时，不可用力太大，否则，易使换能器或劈刀螺丝滑牙；2．经常清洗劈刀，以保证可焊性（一次/周）；3．经常清洗过丝通道，以保证过丝顺畅和金丝的洁净（一次/2K）；4．经常清洗打火针尖端，以保证成球可靠一致（一次/2K）；5．经常清洗焊头触点，以保证焊头动作正常（一次/周）；6．定期对活动的导轨、滑轮、蜗轮、滚珠和轴承等进行注油保养（一次/1~2周，切忌过量造成污染）；7．定期清理工作台面上的残余金丝，以免其进入主机内部造成电路短路或造成丝杆堵塞（一次/班）；8．定期检查线夹的间隙和张力是否变化（一次/周）。
二、机器的焊接调整：1．超声波调节：调节旋钮见左面板。
根据所需焊点的大小调节时间、功率。
同样大小的焊点的情况下，时间长、功率小的焊点效果比时间短、功率大时焊点的效果好，功率过大会损伤芯片。
2．压力调节：调节旋钮见右面板。
一般在0.8~1.6N（第3格~第7格），压力大，则需要的超声波功率小，反之则大。
压力太大，易焊烂，压力太小，则不易焊上。
3．温度调节：调节旋钮见右面板。
将状态开关拔至“预置”位置，调节温度调节旋钮，显示器上显示的值即是设定的温度值，然后，将状态开关拔至“工作”位置，当温度升到设定的温度时，自动恒定下来。
“暂停”状态只显示工作台实际温度值，不加热（注：在“预置”状态也不加热）。
4．尾丝调节：将“尾丝/过片/锁定”开关拔至“尾丝”位置，待到完成二焊，焊头上升到尾丝位置时，焊头自动停止，此时调节限位螺钉即可调至所需尾丝长度值“L”。
调好后，将开关拔回“过片”位置，则焊头自动回到初始位置，并烧球。
若20秒内未调好，焊头也会自动复位。
注意：尾丝长度不能调至零。
即限位螺钉不能紧逼换能器座，否则劈刀不能上下活动，焊头检测不到焊点位置，使机器动作异常。
5．打火调节：调节旋钮见右面板。
根据所需金球的大小调节时间、电流。
金球同样大小的情况下，时间长、电流小的金球比时间短、电流大的金球球度好，且表面细腻。
半导体器件的贮存寿命
半导体器件的贮存寿命时间:2008-09-03 08:34来源:可靠性论坛作者:张瑞霞，徐立生，高兆丰点击: 1291次１引言高可靠半导体器件在降额条件（Tj＝１００℃）下的现场使用失效率可以小于１０－８／ｈ，即小于10FIT，按照偶然失效期的指数分布推算，其平均寿命MTTF大于１０８ｈ，即大于１００００年。
据文献报导，电子元器件的贮存失效率比工作失效率还要小一个数量级１引言高可靠半导体器件在降额条件（Tj＝１００℃）下的现场使用失效率可以小于１０－８／ｈ，即小于10FIT，按照偶然失效期的指数分布推算，其平均寿命MTTF大于１０８ｈ，即大于１００００年。
据文献报导，电子元器件的贮存失效率比工作失效率还要小一个数量级，即小于１Ｆｉｔ。
国内航天用电子元器件有严格的超期复验规定，航天各院都有自己的相应标准，其内容大同小异［１］。
半导体器件在Ι类贮存条件下的有效贮存期最早规定为３年，后放宽到４年，最近某重点工程对进口器件又放宽到５年，比较随意。
同时规定，每批元器件的超期复验不得超过２次。
美军标规定对贮存超过３６个月的器件在发货前进行Ａ１分组、Ａ２分组以及可焊性检验［２］，并没有有效贮存期的规定。
在俄罗斯军用标准中，半导体器件的最短贮存期一般为２５年，器件的服务期长达３５年，和俄罗斯战略核武器的设计寿命３０年相适应。
然而，国内对于半导体器件的贮存寿命尤其是有效贮存期有着不同的解释，在认识上存在着误区。
国内的超期复验的规定过严，有必要参考美、俄的做法加以修订，以免大量可用的器件被判死刑，影响工程进度，尤其是进口器件，订货周期长，有的到货不久就要复验，在经济上损失极大。
２芯片和管芯的寿命预计高可靠半导体器件通常采用成熟的工艺、保守的设计（余量大）、严格的质量控制、封帽前的镜检和封帽后的多项筛选，有效剔除了早期失效器件。
用常规的寿命试验方法无法评估其可靠性水平，一般采用加速寿命试验方法通过阿列尼斯方程外推其MTTF，其芯片和管芯的寿命极长，通常大于１０８ｈ，取决于失效机构激活能和器件的使用结温。
引线键合工艺介绍及质量检验
１引言随着集成电路的发展，先进封装技术不断发展变化以适应各种半导体新工艺和新材料的要求和挑战。
半导体封装内部芯片和外部管脚以及芯片之间的连接起着确立芯片和外部的电气连接、确保芯片和外界之间的输入／输出畅通的重要作用，是整个后道封装过程中的关键。
引线键合以工艺实现简单、成本低廉、适用多种封装形式而在连接方式中占主导地位，目前所有封装管脚的９０％以上采用引线键合连接［１］。
目前封装形式一方面朝着高性能的方向发展，另一方面朝着轻薄短小的方向发展，对封装工艺圆片研磨、圆片粘贴、引线键合都提出了新的要求。
其中引线键合是很关键的工艺，键合质量好坏直接关系到整个封装器件的性能和可靠性。
本文将对引线键合工艺展开研究，分析影响键合质量的关键参数，以使引线键合满足封装工艺高质量、高可靠性的要求。
２引线键合工艺２．１简介引线键合工艺分为３种：热压键合（Ｔｈｅｒｍｏ－ｃｏｍｐｒｅｓｓｉｏｎＢｏｎｄｉｎｇ），超声波键合（ＵｌｔｒａｓｏｎｉｃＢｏｎｄｉｎｇ）引线键合工艺介绍及质量检验吕磊（中国电子科技集团公司第四十五研究所，北京东燕郊１０１６０１）摘要：介绍了引线键合工艺流程、键合材料及键合工具，讨论分析了影响引线键合可靠性的主要工艺参数，说明了引线键合质量的评价方法，并提出了增强引线键合可靠性的措施。
关键词：引线键合；球形键合；楔形键合；毛细管劈刀；楔形劈刀；键合拉力测试；键合剪切力测试中图分类号：ＴＮ３０７文献标识码：Ａ文章编号：１００４－４５０７（２００８）０３－００５３－０８ＴｈｅＰｒｏｃｅｓｓＩｎｔｒｏｄｕｃｔｉｏｎａｎｄＱｕａｌｉｔｙＩｎｓｐｅｃｔｉｏｎｏｆＷｉｒｅＢｏｎｄｉｎｇＬＶＬｅｉ（Ｔｈｅ４５ｔｈＩｎｓｔｉｔｕｔｅｏｆＣＥＴＣ，ＢｅｉｊｉｎｇＥａｓｔＹａｎｊｉａｏ１０１６０１，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｔｈｉｓａｒｔｉｃｌｅｉｎｔｒｏｄｕｃｅｓｔｈｅｐｒｏｃｅｓｓｅｓ、ｍａｔｅｒｉａｌｓａｎｄｔｏｏｌｓｏｆｗｉｒｅｂｏｎｄｉｎｇ，ｔｈｅｍａｉｎｐｒｏｃｅｓｓｐａｒａｍｅｔｅｒｓｉｎｆｌｕｅｎｃｉｎｇｏｎｒｅｌｉａｂｉｌｉｔｙ，ｔｈｅｍｅｔｈｏｄｓｆｏｒｑｕａｌｉｔｙｉｎｓｐｅｃｔｉｏｎａｎｄｔｈｅｍｅｔｈｏｄｓｔｏｉｍｐｒｏｖｅｔｈｅｂｏｎｄｉｎｇｒｅｌｉａｂｉｌｉｔｙ．Ｋｅｙｗｏｒｄｓ：Ｗｉｒｅｂｏｎｄｉｎｇ；Ｂａｌｌｂｏｎｄｉｎｇ；Ｗｅｄｇｅｂｏｎｄｉｎｇ；Ｃａｐｉｌｌａｒｙ；Ｗｅｄｇｅ；ＢｏｎｄＰｕｌｌＴｅｓｔ收稿日期：２００８－００－００与热压超声波键合（Ｔｈｅｒｍｏ－ｓｏｎｉｃＢｏｎｄｉｎｇ）［２～３］。
SSB键合在COB封装中的应用研究

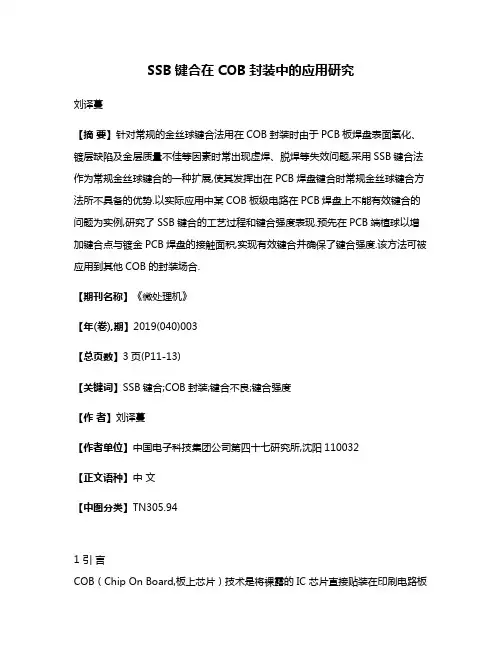

SSB键合在COB封装中的应用研究刘译蔓【摘要】针对常规的金丝球键合法用在COB封装时由于PCB板焊盘表面氧化、镀层缺陷及金层质量不佳等因素时常出现虚焊、脱焊等失效问题,采用SSB键合法作为常规金丝球键合的一种扩展,使其发挥出在PCB焊盘键合时常规金丝球键合方法所不具备的优势.以实际应用中某COB板级电路在PCB焊盘上不能有效键合的问题为实例,研究了SSB键合的工艺过程和键合强度表现.预先在PCB端植球以增加键合点与镀金PCB焊盘的接触面积,实现有效键合并确保了键合强度.该方法可被应用到其他COB的封装场合.【期刊名称】《微处理机》【年(卷),期】2019(040)003【总页数】3页(P11-13)【关键词】SSB键合;COB封装;键合不良;键合强度【作者】刘译蔓【作者单位】中国电子科技集团公司第四十七研究所,沈阳110032【正文语种】中文【中图分类】TN305.941 引言COB（Chip On Board,板上芯片）技术是将裸露的IC 芯片直接贴装在印刷电路板上，通过键合线与电路板键合，然后进行芯片的钝化和保护，其结构如图1所示[1]。
如果裸芯片直接暴露在空气中，易受污染或人为损坏，将难以实现芯片功能，因此须用胶把芯片和键合引线包封起来，这种封装形式也被称为软包封。
引线键合是裸芯片与电路板相连接的过程，为电源和信号的分配提供电路连接[2]，键合工艺质量的好坏直接关系到整个封装器件的性能和可靠性，也直接影响到封装的总厚度。
在COB 封装中，由于将裸芯片直接贴装在印制电路板上，没有对其单独封装，所以能有效地降低成本[3]。
早期COB 技术一般只面向对信赖度无过高重视的低阶消费性电子产品，如玩具、计算器、小型显示器、钟表等日常生活用品。
例如早期台湾COB 工艺大多由出身IC 封装厂的员工靠家庭代工方式完成，常给人COB 的质量不够牢靠的印象。
然而随着时代进步，电子产品趋于轻薄短小，COB 反而有越来越广的用途，如手机、照相机等具有小型化要求的产品大多已导入COB 工艺。
焊线工艺规范

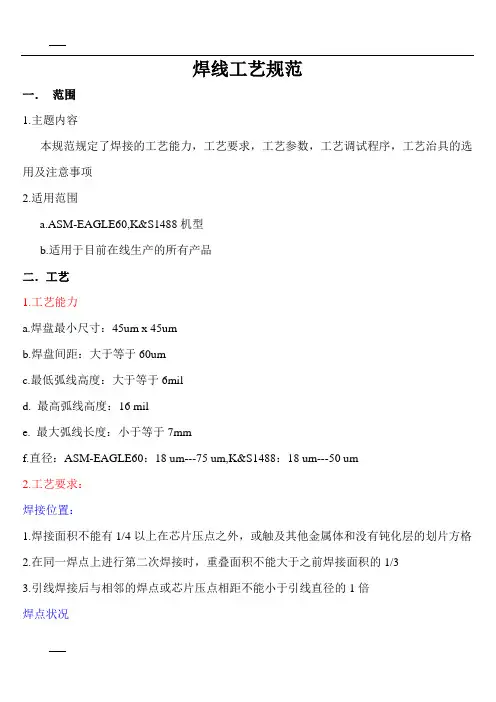

焊线工艺规范一．范围1.主题内容本规范规定了焊接的工艺能力，工艺要求，工艺参数，工艺调试程序，工艺治具的选用及注意事项2.适用范围a.ASM-EAGLE60,K&S1488机型b.适用于目前在线生产的所有产品二．工艺1.工艺能力a.焊盘最小尺寸：45um x 45umb.焊盘间距：大于等于60umc.最低弧线高度：大于等于6mild. 最高弧线高度：16 mile. 最大弧线长度：小于等于7mmf.直径：ASM-EAGLE60：18 um---75 um,K&S1488：18 um---50 um2.工艺要求：焊接位置：1.焊接面积不能有1/4以上在芯片压点之外，或触及其他金属体和没有钝化层的划片方格2.在同一焊点上进行第二次焊接时，重叠面积不能大于之前焊接面积的1/33.引线焊接后与相邻的焊点或芯片压点相距不能小于引线直径的1倍焊点状况1.键合面积的宽度不能小于引线直径的1倍或大于引线直径的3倍2.焊点的长度不能小于引线直径的的1倍或大于引线直径的4倍3.不能因为缺尾而造成键合面积减少1/4，丝尾的总长度不能超出引线直径2倍4.键合的痕迹不能小于键合面积的2/3，且不能有虚焊和脱焊焊球大小：焊球的直径应该大于2倍金线直径，小于4倍金线直径。
焊球厚度：焊球的厚度应该大于1.2倍金线直径，小于2.5倍金线直径。
弧度要求：最低：第一点的高度应该高出低二点的高度，形成第一由点到第二点的抛物线形状最高：不能高出晶片本身厚度的2倍拉力控制：0.8----1.0金线：拉力>=5g1.0----1.2金线：拉力>=6g弧度要求1.引线不能有任何超过引线直径1/4的刻痕，损伤，死弯等2.引线不能有任何不自然拱形弯曲，且拱丝高度不小于引线直径的6倍，弯屏后拱丝最高点与屏蔽罩的距离不应小于2倍引线直径3.不能是引线下塌在芯片边缘上或其距离小于引线直径的1倍4.禁止引线松动而造成相邻两引线间距小于引线直径的1倍或穿过其他引线和压点5.焊点与引线之间不能有大于的30度的夹角芯片外观1.不能因为键合而造成芯片的开裂，伤痕和铜线短路2.芯片表面不能有因为键合而造成的金属熔渣，断丝和其他不能排除的污染物3.芯片压点不能缺丝，重焊或未按照打线图的规定造成错误键合键合强度1.对于25 um线径拉力应该大于5g，23 um线径拉力应该大于4g，30um铜线线径拉力应该大于7g（当做破坏性试验时，断点不应该发生在焊点上）2.对于25 um线径要求铜线剪切力度大于25g框架不能有明显的变形，管脚，基底镀层表面应该致密光滑，色泽均匀呈白色，不允许有沾污，水迹，异物，发花，起皮，起泡等缺陷二．工艺调试程序：工艺调试员基本职责：1.以“品质”和“UPH”为工作重点2.从工艺方面着手逐步消除影响品质和UPH的因素3.进行过程监控4.协助主管工作5.监控当班期间工艺参数的适应性并作出适当调整6.监控当班期间劈刀使用状况7.填写相关记录工艺监控程序监控人：工艺技术员，工艺工程师监控项目及参数1.第一焊点焊接时间2.第一焊点功率3.第一焊点压力4.第一焊点功率输出方式5.第二焊点焊接时间6.第二焊点功率7.第二焊点压力8.第二焊点功率输出方式9.弧线高度10.反向弧度参数11.弧度因素12.烧球尺寸（BS）13.线径尺寸（WS）14.预加热时间15.加热时间16.预加热温度17.加热温度18.焊区温度19.劈刀打线总数20.规定的首件检验项目监控时机1.更换产品型号后2.设备重新调试，维修后3.交接班后4.更换劈刀，金线后5.更换新材料，新工艺投入生产后工艺调试作业依据1.《焊接作业指导书》2.《设备使用手册》3.本文件中的相关条款工艺治具的选用劈刀的选用1.根据金线线径，选用劈刀孔径(H)估算公式：孔径=金线线径+经验值（0.5mil—0.8mil）Eg:1.采用线径为23um---25um的金线，应选用孔径为30um的劈刀（如：UTS-30IE-CM-1/16-XL或UTS-30HE-CM-1/16-XL,K&S:CU-N8-1224-R35）2. 采用线径为38um---42um的金线，应选用孔径为46-um-56um的劈刀（如：UTS-46JI-CM-1/16-XL或UTS-56LJ-CM-1/16-XL）2.根据焊盘尺寸选择劈刀头部直径（T）的9大小估算公式：内倒角直径（CD）=焊盘尺寸—经验值（0.8 mil—0.9 mil）3.根据焊盘间距选择劈刀头部直径（T）大小估算公式：头部直径（T）=2X焊盘间距—平均进球直径4.焊盘间距大于110um的产品，可灵活选用UTS或CU“打头”的劈刀5.根据相邻弧度高度选用劈刀的头部形状6.如果相邻间距小于等于120um的产品，一般选用CU“打头”的劈刀7.如果相邻间距大于120um的产品，一般选用UTS“打头”的劈刀劈刀相关参数：1.TIP Stype劈刀头部类型细间距，瓶颈端面角为100(T<165um)普通型劈刀头部端面角度为0度，不适于细间距焊接使用2.Face Angle头部端面角度Z-0°,F-4°,S-8°,E-11°3.Chamfer Angle内倒角角度：内倒角角度标准为90°4.Hole Size内孔直径25 um（.0010）28 um（.0011）30 um（.0012）33 um（.0013）35 um（.0014）38 um（.0015）41 um（.0016）43 um（.0017）46 um（.0018）51 um（.0020）56 um（.0022）64 um（.0025）68 um（.0027）75 um（.0030）5.Tip Diameter劈刀头部直径70 um (.0028) 75 um (.0030) 80 um (.0032) 90 um (.0035) 100 um (.0039)110 um (.0043) 120 um (.0047) 130 um (.0051) 140 um (.0055) 150 um (.0059) 165 um (.0065) 180 um (.0071) 200 um (.0079) 225 um (.0089)Chamfer Diameter倒角直径35 um (.0014)41 um (.0016)46 um (.0018)51 um (.0020)58 um (.0023)64 um (.0025)68 um (.0027)74 um (.0029)78 um (.0031)86 um (.0034)92 um (.0036)100 um (.0039)114 um (.0045)127 um (.0050)6.Main Taper Angle外端面锥角度（外端面夹角）7.Tool Length劈刀长度8.Tool Diameter劈刀外圆直径9.Finish表面处理状况10.M aterial材料出师表两汉：诸葛亮先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。
键合金丝概要
键合金丝概况一、简要说明：1、键合金丝概念以及其应用键合是集成电路生产中的一步重要工序,是把电路芯片与引线框架连接起来的操作。
键合丝是半导体器件和集成电路组装时为使芯片内电路的输入/ 输出键合点与引线框架的内接触点之间实现电气链接而使用的微细金属丝内引线。
键合效果的好坏直接影响集成电路的性能。
键合丝是整体IC封装材料市场五大类基本材料之一，是一种具备优异电器、导热、机械性能并且化学稳定性极好的内引线材料,是制造集成电路及分立器件的重要结构材料,键合丝主要用于各种电子元器件,如二极管、三极管、集成电路等。
下面的截面示意图描绘了半导体元件中各部分间的结构关系：2、性能要求以及测试方法标准键合金丝类型、状态、各项要求与其中部分测试方法、包装等均在中华人民共和国国家标准《GB/T 8750-2007 半导体器件用键合金丝》列出：图2 国家标准《GB/T 8750-2007 半导体器件用键合金丝》Pull strength: 抗拉强度，强度越高，可以实现更快速的键合FAB formation：自由空气球形球质量Gas cost: 保护气体成本，FAB形成时是否需要保护气体以及气体成本，Au丝不要保护气HTS：high temperature storage 性能，焊点可靠性Storage：库存成本Price：价格1 bond margin: 第一焊点——球焊点形成后，边缘直径，对于焊盘间距的设计非常重要Squashed ball deviation: FAB在超声和压力的作用下与芯片上焊盘键合后，变成的扁平球（Squashed ball），在进行大量键合后Squashed ball 尺寸的分散度，对于实际生产的质量控制非常关键3、客户以及相关信息表1 2010年键合丝用户及相关信息列表4、竞争对手以及行业标杆1.贺利氏：目前世界最大的键合金丝生产厂家，在中国有常熟和招远两个工厂，键合丝业务涉及金丝、铜丝、铝丝。
金球要求
一、基础知识1. 目的在压力、热量和超声波能量的共同作用下，使金丝在芯片电极和外引线键合区之间形成良好的欧姆接触，完成内外引线的连接。
2. 技术要求2.1 金丝与芯片电极、引线框架键合区间的连接牢固2.2 金丝拉力：25μm金丝F最小>5CN,F平均>6CN: 32μm金丝F最小>8CN,F平均>10CN。
2.3 焊点要求2.3.1金丝键合后第一、第二焊点如图（1）、图（2）2.3.2 金球及契形大小说明金球直径A: ф25um金丝：60-75um，即为Ф的2.4-3.0倍；球型厚度H：ф25um金丝：15-20um，即为Ф的0.6-0.8倍；契形长度D: ф25um金丝：70-85um，即为Ф的2.8-3.4倍；2.3.3 金球根部不能有明显的损伤或变细的现象，契形处不能有明显的裂纹2.4 焊线要求2.4.1 各条金丝键合拱丝高度合适，无塌丝、倒丝，无多余焊丝2.5 金丝拉力2.5.1第一焊点金丝拉力以焊丝最高点测试，从焊丝的最高点垂直引线框架表面在显微镜观察下向上拉，测试拉力。
如图所示：键合拉力及断点位置要求：3.工艺条件由于不同机台的参数设置都不同，所以没有办法统一。
我在这里就简单的说一下主要要设置的地方：键合温度、第一第二焊点的焊接时间、焊接压力、焊接功率、拱丝高度、烧球电流、尾丝长度等等。
4．注意事项4．1 不得用手直接接触支架上的芯片以及键合区域。
4．2 操作人员需佩带防静电手环，穿防静电工作服，避免静电对芯片造成伤害。
4．3 材料在搬运中须小心轻放,避免静电产生及碰撞，需防倒丝、塌丝、断线及沾附杂物。
4．4 键合机台故障时，应及时将在键合的在制品退出加热板，避免材料在加热块上烘烤过久而造成银胶龟裂及支架变色。
二、键合设备先来张手动机台，很古老了先来张手动机台，很古老了ASM的立式机台ASM的立式机台KS的机台1488好古老的机台，下面这台已经快有20年的历史了最新的elite机台，确实不错，就是偶尔会出点莫名其妙的问题，不过重启一下就好了，估计是软件的问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
25μm金丝球焊引线键合推拉力标准
1. 引言
在微电子行业中，25μm金丝球焊引线键合推拉力标准起着至关重要的作用。
作为一种关键的接线技术，金丝球键合是微电子器件封装中不可或缺的一环，其连接质量直接关系到器件的可靠性和性能。
为了确保键合连接的质量和可靠性，推拉力标准成为了微电子行业中必不可少的评估指标。
本文将深入探讨25μm金丝球焊引线键合推拉力标准，从简单的概念介绍到深入分析其标准的意义和影响。
2. 25μm金丝球焊引线键合的基本概念
25μm金丝球焊引线键合是一种微电子器件封装过程中常见的焊接技术。
它通过将金丝球焊到芯片的金属化表面或引线焊盘上，然后通过热压力将金丝与焊盘或金属化表面连接起来，以实现器件内部的电气连接。
在这一过程中，金丝球焊引线的推拉力就显得至关重要。
推拉力是指在金丝引线焊接过程中，对金丝的推和拉的力量，其大小和稳定性直接关系到焊接的质量和可靠性。
3. 25μm金丝球焊引线键合推拉力标准的重要性
推拉力标准是指对25μm金丝球焊引线键合过程中推拉力的规定和评估标准。
在微电子器件封装过程中，金丝球焊引线键合的推拉力标准对于保证焊接质量具有至关重要的作用。
通过推拉力标准的设定和执
行，能够保证金丝焊接的牢固性和稳定性，提高器件的可靠性和性能。
25μm金丝球焊引线键合推拉力标准成为微电子行业中必不可少的质
量控制指标。
4. 推拉力标准的影响因素及评估方法
在确定25μm金丝球焊引线键合推拉力标准时，需要考虑多种因素，
如金丝材料的特性、焊接设备的性能、环境条件等。
推拉力的评估方
法一般包括使用拉力计或其他测试设备进行实验测量，以确定25μm
金丝球焊引线键合推拉力的大小和稳定性。
还需要对推拉力的波动范
围和变化趋势进行全面评估，以确保键合连接的质量和可靠性。
5. 总结与展望
25μm金丝球焊引线键合推拉力标准在微电子行业中具有重要的意义。
通过对推拉力标准的严格执行和质量控制，可以有效提高金丝球焊引
线键合的质量和可靠性，进而提升微电子器件的性能和可靠性。
未来，随着微电子技术的不断发展，推拉力标准的研究和应用也将得到进一
步的完善和推广，为微电子行业的发展做出更大的贡献。
6. 个人观点
通过对25μm金丝球焊引线键合推拉力标准的深入了解和探讨，我对
于微电子器件封装过程中的质量控制和关键技术有了更清晰的认识。
推拉力标准的制定和执行对于提高器件的可靠性和性能至关重要，这
也进一步加强了我对微电子行业的重要性和发展前景的信心。
通过本文的撰写，我对于25μm金丝球焊引线键合推拉力标准有了更
深入和全面的了解。
希望本文对于您对这一主题的深入理解有所帮助，也期待您对本文的反馈和意见，共同交流和探讨。
微电子行业中，
25μm金丝球焊引线键合推拉力标准的重要性不言而喻。
作为关键的
接线技术，金丝球键合直接影响着微电子器件封装的质量和可靠性。
推拉力标准的制定和执行对于保证金丝焊接的牢固性和稳定性至关重要，从而提高器件的可靠性和性能。
25μm金丝球焊引线键合包括了将金丝球焊到芯片的金属化表面或引
线焊盘上，然后通过热压力将金丝与焊盘或金属化表面连接起来，以
实现器件内部的电气连接。
在这一过程中，推拉力的大小和稳定性直
接关系到焊接的质量和可靠性。
推拉力标准的制定和执行成为了微电
子行业中必不可少的质量控制指标。
只有通过对推拉力标准的严格执
行和质量控制，才能够保证金丝球焊引线键合的质量和可靠性。
在确定25μm金丝球焊引线键合推拉力标准时，需要考虑多种因素。
金丝材料的特性对于推拉力的大小和稳定性有重要影响。
焊接设备的
性能以及环境条件也会对推拉力产生影响。
在制定推拉力标准时需要
综合考虑这些因素，并且通过实验测量来确定推拉力的大小和稳定性。
推拉力的评估方法一般包括使用拉力计或其他测试设备进行实验测量。
通过对推拉力的大小和稳定性进行全面评估，可以确保键合连接的质
量和可靠性。
还需要对推拉力的波动范围和变化趋势进行监控，以及
时发现并解决潜在的问题。
25μm金丝球焊引线键合推拉力标准的严格执行和质量控制对于微电
子行业的发展至关重要。
只有通过对推拉力标准的严格执行，才能够
有效提高金丝球焊引线键合的质量和可靠性。
对于微电子器件封装过
程中的质量控制和关键技术有了更清晰的认识。
推拉力标准的制定和
执行对于提高器件的可靠性和性能至关重要，这也进一步加强了对微
电子行业的重要性和发展前景的信心。
未来，随着微电子技术的不断发展，推拉力标准的研究和应用也将得
到进一步的完善和推广。
通过不断完善和提高推拉力标准，可以为微
电子行业的发展做出更大的贡献。
25μm金丝球焊引线键合推拉力标准在微电子行业中具有重要的意义。
通过对推拉力标准的严格执行和质量控制，可以有效提高金丝球焊引
线键合的质量和可靠性，进而提升微电子器件的性能和可靠性。
希望
本文对于您对这一主题的深入理解有所帮助，也期待您对本文的反馈
和意见，共同交流和探讨。
