常见的保护控制装置及其功能介绍
发电机保护控制装置的功能和工作原理
发电机保护控制装置的功能和工作原理随着电力系统的不断发展和扩大，发电机作为重要的电力装置，起着至关重要的作用。
为了保证发电机的安全运行，发电机保护控制装置应运而生。
本文将对发电机保护控制装置的功能和工作原理进行详细介绍。
一、功能1. 过电流保护功能过电流保护是发电机保护控制装置的核心功能之一。
它能够监测和识别发电机系统中的过电流情况，并在超过设定值时发出相应的信号，触发断路器跳闸，以保护发电机系统不受损坏。
2. 过负荷保护功能发电机系统在工作过程中，可能会因负荷过大导致发电机温度升高，从而损坏设备。
过负荷保护功能能够监测发电机的负荷情况，并根据设定的负荷极限值判断是否过负荷，及时采取相应的控制措施，保护发电机免受损坏。
3. 绕组温度保护功能发电机的绕组温度是发电机运行安全的重要指标。
发电机保护控制装置能够监测发电机绕组的温度，并通过温度传感器实时获取温度数值。
一旦温度超过设定值，保护控制装置即会采取相应的控制措施，如发出警报信号、降低负荷等，以保护发电机不受高温的损害。
4. 低电压保护功能低电压是发电机系统中常见的故障之一，会导致设备的异常运行。
发电机保护控制装置能够监测发电机系统的电压情况，一旦发现电压过低，即会触发报警，避免设备因低电压运行而受损。
5. 欠频保护功能在电力系统运行过程中，频率的稳定性非常重要。
发电机保护控制装置能够监测发电机系统的频率情况，一旦发现频率过低（欠频）的情况，会采取相应的控制措施，如降低负荷、补偿电压等，以保持系统的平衡稳定。
6. 过电压保护功能过电压是发电机系统中常见的故障之一，可能会导致设备的损坏。
发电机保护控制装置能够监测发电机系统的电压情况，一旦发现电压过高，即会触发保护措施，如跳闸、断开电源等，保护系统不受过电压的影响。
二、工作原理发电机保护控制装置的工作原理包括信号采集、判据逻辑处理、动作输出等几个主要步骤。
1. 信号采集发电机保护控制装置通过传感器采集发电机系统的电流、电压、温度等关键参数的实时数据。
WDP-207系列智能保护控制装置说明书-V2.3
WDP-207D系列智能保护控制装置说明书(V2.20)南瑞华宁自动化设备有限公司声明致：尊敬的用户您好，衷心感谢您选择了WDP-207D系列数字式保护控制装置‼WDP-207D系列数字式保护控制装置以其优越的性价比、可靠的保护性能、简洁明了的操作界面、典雅大方的外型、精巧实用的键盘，使您不悔于您的选择。
在仔细阅读了这本用户手册之后，您将对WDP-207D系列数字式保护控制装置的各项菜单操作有深刻了解：全中文菜单具备明显的提示性，辅助功能设置灵活，定值修改方便快捷，事件记录记载详细。
本使用说明书作为WDP-207D系列数字式保护控制装置的通用使用说明书，适用于：●WDP-217D型线路保护装置●WDP-207D型母联保护装置●WDP-237D型变压器保护装置●WDP-227D型电容器保护装置●WDP-247D型电动机保护装置●WDP-9072型PT保护装置我们拥有一支优秀的售后服务队伍，用户所购买的产品将得到我们时时刻刻的关心。
100%用户满意度是我们追求的宗旨。
目录声明 (1)第一部分装置简介 (6)1.装置概述 (6)1.1 功能概述 (6)1.2 引用标准 (7)1.3 装置特点 (7)1.4装置结构 (7)2．主要技术指标 (8)2.1 技术参数 (8)2.2 环境参数 (9)3附录：开孔尺寸 (10)第二部分技术说明 (11)WDP-217D线路保护装置 (11)1.功能配置 (11)2．功能说明 (11)2.1 三段式相间过流保护 (11)2.2零序过流告警和跳闸保护 (12)2.3 小电流零序过流告警和跳闸保护 (12)2.4 相间合闸加速保护 (12)2.5三相一次重合闸 (12)2.6过负荷保护 (13)2.7系统异常工况报警及闭锁功能 (13)3．装置整定 (13)3.1 装置软压板整定 (13)3.2 装置定值整定 (14)3.3 装置参数整定 (15)4．保护原理接线图 (16)1．功能配置 (17)2．功能说明 (17)2.1 三段式相间过流保护 (17)2.2相间充电保护 (17)2.3过负荷保护 (18)2.4 系统异常工况报警及闭锁功能 (18)3．装置整定 (18)3.1 装置软压板整定 (18)3.2 装置定值整定 (18)3.3 装置参数整定 (19)4．保护原理接线图 (20)1．功能配置 (21)2．功能说明 (21)2.1 三段式相间过流保护 (21)2.2零序过流告警和跳闸保护 (22)2.3 小电流零序过流告警和跳闸保护 (22)2.6 低电压保护 (22)2.7 油浸变非电量保护 (23)2.8干式变非电量保护 (23)2.9系统异常工况报警及闭锁功能 (23)3．装置整定 (23)3.1 装置软压板整定 (24)3.2 装置定值整定 (24)3.3 装置参数整定 (26)4．保护原理接线图 (27)WDP-227D电容器保护装置 (28)1．功能配置 (28)2．功能说明 (28)2.1 三段式相间过流保护 (28)2.2过电压保护 (28)2.3 低电压保护 (29)2.4 不平衡电压保护 (29)2.5 不平衡电流保护 (29)2.6 非电量保护 (29)2.7系统异常工况报警及闭锁功能 (30)3．装置整定 (30)3.1 装置软压板整定 (30)3.2 装置定值整定 (30)3.3 装置参数整定 (32)4．保护原理接线图 (33)WDP-247D电动机保护装置 (34)1．功能配置 (34)2．功能说明 (34)2.1 起动时间（Tstart） (34)2.2 三段式相间过流保护 (34)2.3 负序过流保护 (35)2.4零序过流告警和跳闸保护 (35)2.5小电流零序过流告警和跳闸保护 (35)2.6 过热保护原理 (35)2.7 过电压保护 (36)2.8 低电压保护 (36)2.9 过负荷保护 (36)2.10 非电量保护 (36)2.11系统异常工况报警及闭锁功能 (37)3．装置整定 (37)3.1 装置软压板整定 (37)3.2 装置定值整定 (37)3.3 装置参数整定 (39)4．保护原理接线图 (40)WDP-9072PT保护测控装置 (41)1.功能配置 (41)2.2 低电压保护 (41)2.3 母线接地保护 (41)3.1 装置软压板整定 (41)3.2 装置定值整定 (41)3.3 装置参数整定 (42)4．保护原理接线图 (43)1．装置介绍 (45)1.1面板451.2键盘 (45)1.3信号灯 (46)1.4通讯接口 (46)1.5液晶461.6背板端子 (47)2操作说明（以WDP-217D为例） (47)2.1.模拟量 (48)2.1.1保护值 (49)2.1.2测量值 (49)2.2压板投退 (49)2.3定值整定 (50)2.4参数设置 (50)2.5报告查询 (51)2.5.1告警 (51)2.5.2动作 (51)2.5.3遥信 (51)2.6清除报告 (52)2.7修改时钟 (52)2.8开入显示 (52)2.9开出传动 (53)2.10偏移校验 (53)2.11增益校验 (54)2.12版本信息 (54)3装置调试 (54)3.1装置通电前检查 (55)3.2绝缘检查 (55)3.3上电检查 (55)3.4采样精度检查 (55)3.5接点输出校验 (55)3.6定值校验 (55)3.7跳合闸电流保持试验 (55)3.8相序检查 (55)3.9校准时钟 (55)注意事项 (56)第三部分使用说明1装置介绍................................................................................................................... 错误！未定义书签。
保护装置通常包括哪些组成部分？
保护装置通常包括哪些组成部分？一、继电器继电器是一种常用的保护装置，它是基于电磁原理工作的电器开关。
继电器主要由触点、线圈和磁环组成。
触点分为常开触点和常闭触点，通过电磁吸合或释放控制开关状态。
继电器以其良好的可靠性和灵活性，被广泛应用于电力系统中。
1.1 差动继电器差动继电器是一种常见的继电器类型，用于保护电力系统中的发电机和变压器。
差动继电器通过比较发电机或变压器的输入端和输出端的电流，当电流差异超过设定值时，差动继电器将动作，切断电路，保护设备。
1.2 过流继电器过流继电器是一种用于短路和过负荷保护的继电器。
当电流超过设定值时，过流继电器将动作，切断电路，保护电器设备不受过载损坏。
二、保护开关保护开关是用于保护电路和设备的一种开关装置。
它能够在电路发生故障时，迅速切断电路，保护设备免于进一步损坏。
保护开关主要由触点、电弧熄灭装置和触发装置组成。
2.1 熔断器熔断器是一种常用的保护开关。
它的工作原理基于当电流超过熔丝容量时，熔丝会熔断，切断电路。
熔断器具有快速切断电路的能力，能够迅速保护电路和设备。
2.2 断路器断路器是一种新型的保护开关，它能够在电流过载或短路时切断电路。
与熔断器相比，断路器可以重复使用，提供更好的电路保护。
三、故障指示器故障指示器是一种用于检测和指示电力系统中故障的装置。
它能够通过检测电流、电压和频率等参数的变化，及时发现电力系统的故障，并给出报警信号。
3.1 电流指示器电流指示器是一种用来检测电流变化的故障指示器。
它能够根据电流变化的大小和方向，判断电力系统中是否存在故障，并通过指示灯或报警器给出相应的信号。
3.2 电压指示器电压指示器是一种用来检测电压变化的故障指示器。
它能够根据电压的大小和波形，判断电力系统中是否存在电压异常，从而及时发现故障并采取相应的措施。
综上所述，保护装置通常包括继电器、保护开关和故障指示器等组成部分。
这些装置在电力系统中起着至关重要的作用，能够及时发现并切断电路中存在的故障，保护设备和人身安全。

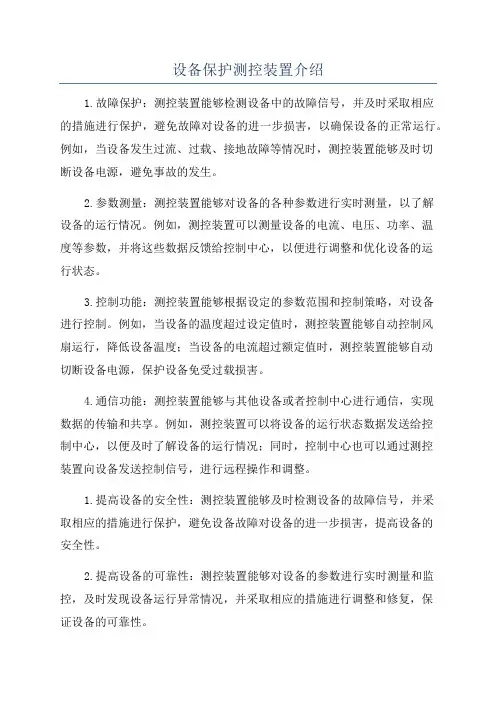

设备保护测控装置介绍
设备保护测控装置介绍1.故障保护：测控装置能够检测设备中的故障信号，并及时采取相应的措施进行保护，避免故障对设备的进一步损害，以确保设备的正常运行。
例如，当设备发生过流、过载、接地故障等情况时，测控装置能够及时切断设备电源，避免事故的发生。
2.参数测量：测控装置能够对设备的各种参数进行实时测量，以了解设备的运行情况。
例如，测控装置可以测量设备的电流、电压、功率、温度等参数，并将这些数据反馈给控制中心，以便进行调整和优化设备的运行状态。
3.控制功能：测控装置能够根据设定的参数范围和控制策略，对设备进行控制。
例如，当设备的温度超过设定值时，测控装置能够自动控制风扇运行，降低设备温度；当设备的电流超过额定值时，测控装置能够自动切断设备电源，保护设备免受过载损害。
4.通信功能：测控装置能够与其他设备或者控制中心进行通信，实现数据的传输和共享。
例如，测控装置可以将设备的运行状态数据发送给控制中心，以便及时了解设备的运行情况；同时，控制中心也可以通过测控装置向设备发送控制信号，进行远程操作和调整。
1.提高设备的安全性：测控装置能够及时检测设备的故障信号，并采取相应的措施进行保护，避免设备故障对设备的进一步损害，提高设备的安全性。
2.提高设备的可靠性：测控装置能够对设备的参数进行实时测量和监控，及时发现设备运行异常情况，并采取相应的措施进行调整和修复，保证设备的可靠性。
3.提高设备的自动化程度：测控装置可以根据设定的参数范围和控制策略，自动对设备进行控制，避免人工操作的繁琐和错误，提高设备的自动化程度。
4.降低维护成本：测控装置能够对设备进行监测和预警，及早发现设备故障，并采取相应的措施进行维修，避免设备因故障停机带来的生产损失，降低维护成本。
总结起来，设备保护测控装置是一种功能强大、灵活可靠的设备，具有故障保护、参数测量、控制和通信等功能，能够提高设备的安全性、可靠性和自动化程度，降低维护成本。
因此，在工业生产中广泛应用，对于保障设备的稳定运行和提高生产效率具有重要的意义。
微机线路继电保护装置功能介绍及作用
微机线路继电保护装置功能介绍及作用微机线路继电保护装置功能介绍及作用线路保护装置主要功能有：uuuuuuuuu uuuuu 三段式过流保护（方向闭锁、低电压闭锁）过负荷保护反时限过流保护（3种标准特性方程）三段式零序方向过流保护低电压保护零序过压保护非电量保护小电流接地低压解载保护断线报警三相二次重合闸（检无压、同期、不检）；独立整定的合闸加速保护（前/后加速）；独立的操作回路及故障录波。
测控功能有：uuuu 16路遥信开入采集正常断路器遥控分合闸；模拟量的遥测；开关事故分合次数统计保护信息功能有：uuuu 保护定值远方/就地查看、修改；保护功能远方/就地查看、修改；装置状态的远方/就地查看；装置保护动作信号的远方/就地复归。
以上各种保护均有软件开关，可分别投入和退出。
录波功能：装置具有故障录波功能，记忆最新8套故障波形，记录故障前3个周波，故障后5个周波，进行故障分析，上传当地监控或调度。
微机线路保护装置解决策略我国微机保护装置经过近二十年的发展、更新、升级，其理论、原理、性能、功能、硬件已经相当完善，能够最大程度适应电力系统运行需要，过多对微机保护装置的干预，对电网的安全运行反而是不利的。
目前，我们运行管理的理念和观念却还处在一个趋向保守的状态，在微机保护装置运行、管理上存在不少的误区，已经严重影响到变电站自动化进程。
本文主要分析了微机线路保护装置重合闸的充电条件及发生“异常自动重合”的主要原因，并提出了相应的现场解决方案。
1. 故障事例电力系统的故障中，大多数是送电线路的故障（特别是架空线路），电力系统的运行经验表明架空线路的故障大都是瞬时的，因此，线路保护动作跳开开关后再进行一次合闸，就可提高供电的可靠性。
进入20世纪90年代后，微机保护装置开始推广应用，继电保护微机化率已达100％。
但多年的现场实际应用中，发现中低压线路微机保护（如：10KV 线路微机保护）的控制回路与重合闸回路之间的配合有问题，导致微机线路保护出现多次“异常自动重合”的现象。
PCS系列装置IEC61850功能介绍
ServerDirectory Associate Abort Release LogicalDeviceDirectory LogicalNodeDirectory GetDataValues SetDataValues GetDataDefinition GetDataDirectory GetDataSetValue SetDataSetValue CreateDataSet DeleteDataSet GetDataSetDirectory Substitute（未实现） ActivateSG SetSGValues GetSGValues GetSGControl
公共数据类表二
名称 HDEL SPC DPC INC BSC ISC APC SPG ING ASG CURVE DPL LPL CSD 定义 3相系统的相相谐波测量值 单点控制 双点控制 整数状态控制 可控制的二进制步位置 可控制的整数步位置 可控制的模拟量设定点 单点定值 整型定值 模拟量定值 曲线定值 装置铭牌 逻辑节点铭牌 曲线形状描述
ICD数据集配置
ICD报告控制块配置
ICD GOOSE控制块配置
ICD定值控制块配置
ICD导入界面
SCD头配置界面
SCD通讯配置界面MMS部分
SCD通讯配置界面GSE部分
SCD GOOSE配置之input配置界面
SCD GOOSE配置之GOOSE配置文件导出界面
CID导出界面
IEC61850应用介绍 应用介绍
通信功能演示
物理设备
IEC61850保护模型介绍 保护模型介绍
• 标准模型
IEC61850规约提供的标准模 板包括逻辑节点、公共数据类和基 本数据类型三类。这些模型涵盖了 电力系统应用的各个方面。 作为最基本的功能单元，逻辑 节点按照可以划分为13大类，以首 字母区分。逻辑节点由更基本的 CDC（公共数据类）组成。 CDC是描述数据对象的标准结 构，由预先定义的简单对象组成的 复杂对象，通过FC（功能约束）组 织起来。 FC用来将CDC中的DA（数据属 性）按照用途组织起来，方便遥信、 遥测、定值等功能的实现。
请简述机电设备电气控制系统中常用的保护措施及其作用。
请简述机电设备电气控制系统中常用的保护措施及其作用。
在机电设备电气控制系统中，常用的保护措施及其作用如下：
短路保护：当电路发生短路时，电流会迅速增加，可能会损坏设备或电线。
短路保护装置（如熔断器或断路器）会在电流超过预定值时自动断开电路，以防止设备损坏和火灾发生。
过载保护：当电机负荷过大时，电流也会增加，可能导致电机过热甚至烧毁。
过载保护装置通常会检测电机的运行电流，当电流超过预定值时，装置会自动切断电源，以防止电机过热。
欠压保护：当电压过低时，电机的输出功率会降低，可能导致设备无法正常运行。
欠压保护装置会在电压低于预定值时自动切断电源，以保护电机和设备不受损坏。
过压保护：当电压过高时，电气元件可能会损坏。
过压保护装置会在电压高于预定值时自动断开电路，以防止元件损坏和设备故障。
接地保护：接地保护是为了防止设备因漏电而带电，从而避免人员触电事故的发生。
通过将设备的金属外壳接地，可以将漏电电流引入地下，从而保护人员和设备的安全。
相序保护：在某些设备中，电动机的相序有特定的要求。
相序保护装置可以检测电机的相序，当相序错误时自动切断电源，以防止设备反转或损坏。
这些保护措施可以有效提高机电设备电气控制系统的安全性和可靠性，确保设备和人员的安全。
常见的消防设施功能、用途及其保障要求（3篇）
常见的消防设施功能、用途及其保障要求一、消防设施的功能和用途1. 灭火功能消防设施的主要功能是进行灭火。
消防设施包括消防水系统、消防器材等，可以迅速灭火，并阻止火势的扩散。
例如，消防水系统可向起火点喷水，消除火源；消防器材如灭火器、灭火器、消防栓等也可以进行灭火。
2. 疏散功能消防设施还具有疏散功能。
当火灾发生时，人们需要迅速撤离危险区域，而消防设施如疏散楼梯、疏散通道等，可以提供安全、顺畅的疏散通道，确保人员的快速逃生。
3. 预警功能消防设施还可以发出警报，提醒人们火灾的发生。
例如，烟雾报警器可以探测到烟雾的存在，并发出警报声，告知人们有火灾发生；火灾报警控制系统也可以在火灾发生时自动报警。
4. 防护功能消防设施可以起到防护的作用。
例如，消防墙、防火门等可以阻隔火势，防止火灾的蔓延；防火涂料、防火窗帘等可以起到延缓火势传播的作用。
5. 应急救援功能消防设施还可以提供应急救援。
例如，消防车可以迅速抵达火灾现场，并进行灭火救援；消防设施也包括应急逃生设备，如避难楼梯、救生栓等，可以为被困人员提供逃生的途径。
二、消防设施的保障要求1. 规范性要求消防设施应符合国家和地方的规范性要求。
各国家和地区有相应的消防法律法规，规定了消防设施的建设标准和要求，包括建筑物的消防设计、消防设备和器材的选择和配置等。
2. 安全性要求消防设施应具备安全可靠的特点。
消防设施的设计、安装、使用应符合相关的安全标准，确保其在火灾发生时能够正常运行，安全可靠地发挥作用。
3. 效能要求消防设施应具备良好的效能。
消防设施应能够迅速、有效地进行灭火和疏散，以减少人员伤亡和财产损失。
4. 易用性要求消防设施的使用应便捷、简明。
消防设施的使用方法应易于理解，操作应简单明了，以便人们在火灾发生时能够迅速正确地使用消防设施。
5. 维护要求消防设施应具备易维护的特点。
消防设施的维护保养应方便，维修应及时，确保消防设施的功能和性能始终符合要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常见的保护控制装置及其功能介绍
保护控制装置是一种应用于各种工程和设备中的设备，用于对管理和控制系统
进行保护和监控。
它们主要用于确保系统的稳定运行，以防止潜在的故障和事故发生。
常见的保护控制装置包括断路器、继电器、保护继电器等。
以下将详细介绍这些常见的保护控制装置及其功能。
首先，我们来了解一下断路器。
断路器是一种用于控制和保护电路的开关装置，在电路超载、短路或地震等异常情况下可以自动切断电路，以保护设备和人员的安全。
断路器通过监测电流的大小，一旦电流超过额定值就会切断电路，并防止电流过大导致设备损坏或火灾等事故的发生。
断路器可分为空气断路器、液压断路器、真空断路器等多种类型，具备不同的特点和适用范围。
另一个常见的保护控制装置是继电器。
继电器的主要功能是将电路的绝缘隔离，同时通过控制一个电路的电气输出来实现电子操作。
继电器可实现各种逻辑运算，如与、或、非等，从而满足不同工程和设备的控制需求。
它们通常用于控制和保护电机、电动机、发电机等设备，以确保其正常运行和安全性。
此外，保护继电器也是重要的保护控制装置之一。
保护继电器具备故障检测和
处理能力，用于监测电力系统的状态并采取相应的措施以保护系统的稳定运行。
保护继电器的主要功能包括电流和电压的监测、故障的检测和隔离以及发出告警信号等。
它们可根据实际需求设置保护参数，并在检测到故障时及时进行响应，以快速排除故障并防止进一步损坏。
还有一种常见的保护控制装置是接地故障指示装置。
接地故障指示装置可用于
检测电气系统中的接地故障，并发出警报以提示操作人员进行及时处理。
它通过监测电流的流动情况，一旦检测到地线电流超过额定值，便会触发电子装置并发出声光信号，提醒人员有接地故障的发生。
接地故障指示装置可避免因接地故障导致的电击风险和设备损坏，并确保电气系统的正常运行。
最后要提到的是安全门锁。
安全门锁是一种用于保护人员和设备安全的装置。
它们通常用于机器和设备的进出口处，以防止未经授权的人员接近或操作。
安全门锁具备多种安全功能，如防止误操作、防止门锁意外打开、防止门锁反锁等。
在工业环境中，安全门锁对保障人员安全和设备运行至关重要，因此广泛应用于各种工程和设备。
综上所述，常见的保护控制装置包括断路器、继电器、保护继电器、接地故障指示装置和安全门锁等。
它们在工程和设备中起着关键的作用，用于保护和监控系统的运行，并防止潜在的故障和事故发生。
这些保护控制装置的不同功能和特点使得它们可以适应不同的应用需求，并为各行各业提供安全和可靠的工作环境。
