常用接触电阻的测试方法
接触电阻测试方法
接触电阻测试方法接触电阻测试是电气工程中常见的一种测试方法，用于检测电路中接触点的电阻情况。
接触电阻是指接触电路中两个接触点之间的电阻，它直接影响着电路的性能和稳定性。
因此，正确的接触电阻测试方法对于确保电路的正常运行至关重要。
本文将介绍几种常见的接触电阻测试方法，希望能对您的工作和学习有所帮助。
首先，我们来介绍一种简单的接触电阻测试方法——使用万用表。
在进行接触电阻测试时，我们可以将万用表的两个测试笔分别接触到待测接触点的两端，然后读取万用表上显示的电阻数值。
这种方法简单直接，适用于一些简单的接触点测试。
然而，需要注意的是，使用万用表测试接触电阻时，要确保待测接触点处于断电状态，以免造成损坏或触电危险。
除了使用万用表外，我们还可以借助专用的接触电阻测试仪进行测试。
接触电阻测试仪是一种专门用于测试接触电阻的仪器，它通常具有更高的测试精度和更多的测试功能。
使用接触电阻测试仪进行测试时，我们需要按照仪器说明书的操作步骤进行，通常包括连接测试线、设置测试参数、进行测试等步骤。
这种方法适用于对接触电阻要求较高的场合，如电力系统、铁路信号系统等。
此外，还有一种常见的接触电阻测试方法是使用接触电阻测试夹具。
接触电阻测试夹具是一种便携式的测试工具，通常具有夹持力强、测试精度高等特点。
在使用接触电阻测试夹具进行测试时，我们只需将夹具夹持住待测接触点，然后进行测试即可。
这种方法适用于一些需要频繁测试接触电阻的场合，如生产线上的接触点测试等。
总的来说，接触电阻测试是电气工程中非常重要的一项测试工作，它直接关系到电路的性能和稳定性。
在进行接触电阻测试时，我们可以选择不同的测试方法，如使用万用表、接触电阻测试仪或接触电阻测试夹具等。
不同的测试方法适用于不同的场合，我们需要根据实际情况选择合适的测试方法进行测试。
希望本文介绍的接触电阻测试方法能对您有所帮助，谢谢阅读！。
接触电阻的测量实训报告
一、实习目的本次实习的主要目的是通过实际操作，掌握接触电阻的测量方法，了解接触电阻的基本原理，以及影响接触电阻的因素。
同时，通过本次实训，提高自己的动手能力和实验操作技能，培养严谨的科学态度和团队协作精神。
二、实习内容1. 接触电阻基本原理接触电阻是指两个不同金属接触时，由于电子在接触面上发生散射，从而产生的电阻。
接触电阻的大小取决于接触面积、接触压力、接触材料的种类、温度等因素。
2. 接触电阻测量方法（1）四线法测量接触电阻四线法是一种常用的测量接触电阻的方法，其原理是通过测量电流和电压，根据欧姆定律计算出接触电阻。
（2）两探针法测量接触电阻两探针法是一种简单的测量接触电阻的方法，通过测量电流和电压，根据欧姆定律计算出接触电阻。
3. 影响接触电阻的因素（1）接触面积：接触面积越大，接触电阻越小。
（2）接触压力：接触压力越大，接触电阻越小。
（3）接触材料的种类：不同材料的接触电阻不同，一般来说，银、金等贵金属的接触电阻较小。
（4）温度：温度越高，接触电阻越小。
三、实习过程1. 实验器材（1）电源：直流稳压电源（2）待测接触电阻：铜片、铝片（3）测试仪器：数字多用表、万用表、四线法测量电路2. 实验步骤（1）搭建四线法测量电路，将待测接触电阻接入电路中。
（2）使用数字多用表测量电流和电压，根据欧姆定律计算出接触电阻。
（3）改变接触面积、接触压力、接触材料的种类、温度等，观察接触电阻的变化。
3. 实验数据（1）接触面积为1cm²，接触压力为0.1N，接触材料为铜片，温度为25℃时，接触电阻为0.1Ω。
（2）接触面积为1cm²，接触压力为0.5N，接触材料为铝片，温度为25℃时，接触电阻为0.3Ω。
（3）接触面积为2cm²，接触压力为0.1N，接触材料为铜片，温度为50℃时，接触电阻为0.08Ω。
四、实习结果与分析1. 通过本次实训，我们掌握了接触电阻的测量方法，了解了接触电阻的基本原理。
接触电阻的多种测量方法
接触电阻的多种测量方法接触电阻就是电流流过闭合的接触点对时的电阻。
这类测量是在诸如连接器、继电器和开关等元件上进行的。
接触电阻一般非常小其范围在微欧姆到几个欧姆之间。
根据器件的类型和应用的情况，测量的方法可能会有所不同。
ASTM 的方法B539 测量电气连接的接触电阻和MIL-STD-1344 的方法3002 低信号电平接触电阻是通常用于测量接触电阻的两种方法。
通常，一些基本的原则都采用开尔文四线法进行接触电阻的测量。
测量方法图4-42 说明用来测试一个接点的接触电阻的基本配置。
使用具有四端测量能力的欧姆计，以避免在测量结果中计入引线电阻。
将电流源的端子接到该接点对的两端。
取样(Sense)端子则要连到距离该接点两端电压降最近的地方。
其目的是避免在测量结果中计入测试引线和体积电阻(bulk resistance)产生的电压降。
体积电阻就是假定该接点为一块具有相同几何尺寸的金属实体，而使其实际接触区域的电阻为零时，整个接点所具有的电阻，设计成只有两条引线的器件有的时候很难进行四线连接。
器件的形式决定如何对其进行连接。
一般，应当尽可能按照其正常使用的状态来进行测试。
在样品上放置电压探头时不应当使其对样品的机械连接产生影响。
例如，焊接探头可能会使接点发生不希望的变化。
然而，在某些情况下，焊接可能是不可避免的。
被测接点上的每个连接点都可能产生热电动势。
然而，这种热电动势可以用电流反向或偏置补偿的方法来补偿。
干电路(Dry Circuit)测试通常，测试接点电阻的目的是确定接触点氧化或其它表面薄膜积累是否增加了被测器件的电阻。
即使在极短的时间内器件两端的电压过高，也会破坏这种氧化层或薄膜，从而破坏测试的有效性。
击穿薄膜所需要的电压电平通常在30mV 到100mV 的范围内。
在测试时流过接点的电流过大也能使接触区域发生细微的物理变化。
电流产生的热量能够使接触点及其周围区域变软或熔解。
结果，接点面积增大并导致其电阻降低。

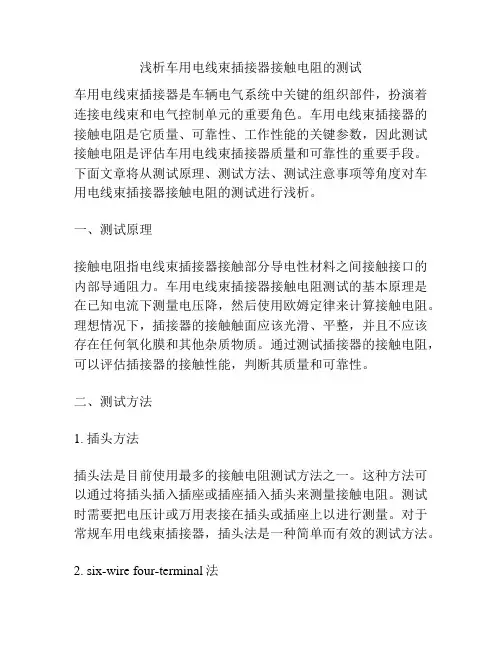

浅析车用电线束插接器接触电阻的测试
浅析车用电线束插接器接触电阻的测试车用电线束插接器是车辆电气系统中关键的组织部件，扮演着连接电线束和电气控制单元的重要角色。
车用电线束插接器的接触电阻是它质量、可靠性、工作性能的关键参数，因此测试接触电阻是评估车用电线束插接器质量和可靠性的重要手段。
下面文章将从测试原理、测试方法、测试注意事项等角度对车用电线束插接器接触电阻的测试进行浅析。
一、测试原理接触电阻指电线束插接器接触部分导电性材料之间接触接口的内部导通阻力。
车用电线束插接器接触电阻测试的基本原理是在已知电流下测量电压降，然后使用欧姆定律来计算接触电阻。
理想情况下，插接器的接触触面应该光滑、平整，并且不应该存在任何氧化膜和其他杂质物质。
通过测试插接器的接触电阻，可以评估插接器的接触性能，判断其质量和可靠性。
二、测试方法1. 插头方法插头法是目前使用最多的接触电阻测试方法之一。
这种方法可以通过将插头插入插座或插座插入插头来测量接触电阻。
测试时需要把电压计或万用表接在插头或插座上以进行测量。
对于常规车用电线束插接器，插头法是一种简单而有效的测试方法。
2. six-wire four-terminal法six-wire four-terminal法是使用四根接线来实现接触电阻测试的一种高精度的方法，通过在测试过程中使用两个额外的接线来补偿测试系统中的电阻，从而消除电路阻抗和线路电阻对测试结果的影响。
该方法的优点是可以测量小接触电阻，适用于高精度测试。
三、测试注意事项1. 插头法测试时需要确保插头和插座之间完全接触，避免测量误差。
2. 在进行接触电阻测试时，操作人员需要保证测试环境温度稳定，避免电气系统发生异常，对测试结果造成影响。
3. 需要使用合适的测试仪器和设备，保证测试精度。
通常，万用表或特制的接触电阻检测设备可以用于接触电阻测试。
4. 使用六线四端法测试时，需要使用高精度的测试仪器和设备，并确保测试技术和方法正确。
综上所述，车用电线束插接器接触电阻的测试是评估插接器质量和可靠性的重要手段。
接触电阻测量方法
接触电阻测量方法接触电阻是指两个接触物体之间由于接触不良或者表面氧化等原因而产生的电阻。
在电子元器件、电路连接、电气设备等领域中，接触电阻的大小直接影响着电路的性能和设备的稳定性。
因此，准确测量接触电阻是非常重要的。
本文将介绍几种常用的接触电阻测量方法，希望能够帮助大家更好地理解和应用接触电阻测量技术。
1. 万用表测量法。
万用表是一种常用的电工测量仪器，可以用来测量电阻。
在接触电阻测量中，可以使用万用表的电阻档位来测量接触电阻。
具体操作方法是将万用表的两个测试笔分别接触被测接触物体的两端，然后读取万用表上的电阻数值。
需要注意的是，在测量接触电阻时，要确保测试笔与被测接触物体之间的接触良好，以保证测量结果的准确性。
2. 四线法测量法。
四线法是一种常用的精密电阻测量方法，适用于测量低阻值的接触电阻。
四线法的原理是通过两对测试线，一对用于加电流，另一对用于测量电压，从而消除了测试线电阻对测量结果的影响。
在实际测量中，可以使用专门的四线法测量仪器，按照仪器说明书上的操作步骤进行测量。
四线法测量精度高，适用于对接触电阻精度要求较高的场合。
3. 接触电阻测试仪测量法。
接触电阻测试仪是一种专门用于测量接触电阻的仪器，具有测量速度快、操作简便、精度高等特点。
在使用接触电阻测试仪进行测量时，只需要将测试仪的测试夹具夹住被测接触物体，然后按下测试按钮即可完成测量。
接触电阻测试仪通常还具有数据存储、打印输出、数据分析等功能，能够满足不同场合的测量需求。
4. 热敏电阻法测量法。
热敏电阻法是一种利用热效应来测量接触电阻的方法。
具体操作是将一定电流通过被测接触物体，使其产生热量，然后利用热敏电阻或红外线测温仪等设备测量接触物体的温度变化，从而计算出接触电阻。
热敏电阻法测量接触电阻的原理简单，但需要注意控制电流大小和测温精度，以确保测量结果的准确性。
5. 超声波法测量法。
超声波法是一种利用超声波在材料中传播的速度来测量接触电阻的方法。
接触阻抗测试方法
接触阻抗测试方法接触阻抗测试方法是用来测量电极与测试物质之间的接触质量的一种测试方法。
在许多领域中，如医疗设备、生物传感器、电化学分析等，接触阻抗是一个重要的参数，它可以影响到电流传输和信号传感的效果。
因此，准确地测试接触阻抗对于保证设备和传感器的性能至关重要。
接触阻抗测试方法可以采用多种技术，下面将介绍其中几种常见的方法。
1. 四电极法（Four-electrode method）四电极法是一种常用的接触阻抗测试方法。
该方法使用两对电极，一对电极用于施加电流，另一对电极用于测量电压。
通过测量电压和电流的关系，可以计算出接触阻抗的值。
四电极法的优点是能够准确测量接触阻抗，而不受电极电阻的影响。
2. 微分阻抗法（Differential impedance method）微分阻抗法是一种基于频率扫描的接触阻抗测试方法。
该方法通过施加不同频率的电流信号，并测量相应的电压响应，然后根据频率和相位差的变化来计算接触阻抗。
微分阻抗法的优点是可以快速测量大范围的接触阻抗，并且对于复杂的接触体系也适用。
3. 电化学阻抗谱法（Electrochemical impedance spectroscopy, EIS）电化学阻抗谱法是一种基于交流电信号的接触阻抗测试方法。
该方法通过施加交变电压或电流信号，并测量相应的电压和电流响应，然后利用频率和相位差的变化来计算接触阻抗。
电化学阻抗谱法的优点是可以准确测量接触阻抗，并且对于液体和固体接触体系都适用。
4. 接触电阻法（Contact resistance method）接触电阻法是一种简单直接的接触阻抗测试方法。
该方法通过测量电极之间的电压和电流来计算接触阻抗。
接触电阻法的优点是仪器简单易用，测试速度快，但对于高接触阻抗的测试物质可能不够准确。
以上介绍了几种常见的接触阻抗测试方法，每种方法都有其适用的场景和优缺点。
在选择测试方法时，需要根据具体的应用需求和测试对象的特性来进行选择。
接触电阻测试方法
接触电阻测试方法接触电阻测试是一种用于测量接点或连接器的电阻值的测试方法。
它通常用于确保连接器或接点的连接质量符合设计要求，并且能够正常工作。
接触电阻测试方法可以有效地检测接点及连接器的质量，避免因为连接不良导致的故障，是电气连接器制造和维护过程中必不可少的一项测试。
接触电阻测试方法一般通过使用电流源和电压测量仪器来完成。
以下是一般的接触电阻测试方法步骤：1. 设定测试电流：首先，需要确定测试电流的大小。
测试电流的大小应该能够保证准确地测量出接触电阻，但又不能太大以致于损坏被测连接器或接点。
通常，测试电流的大小在毫安级别。
2. 连接测试夹具：将被测连接器或接点与测试夹具连接起来，确保连接牢固可靠，并且不会引起额外的干扰。
3. 测量接触电压：在施加测试电流的情况下，使用电压测量仪器来测量连接器或接点的接触电压。
接触电压是由于接触电阻产生的电压降。
通过测量电压和已知的电流值，可以计算出接触电阻的大小。
4. 分析测试结果：根据测量的电压和电流值，计算出接触电阻的大小。
接触电阻的大小应该在设计要求的范围内。
接触电阻测试方法在电子制造和电气设备维护中应用广泛。
它可以用于测试插座、插头、开关、断路器、继电器、传感器等电接点件，确保它们符合设计要求，并能够正常工作。
接触电阻测试还可以用于评估连接器的寿命和稳定性，对产品的可靠性和持久性进行评估。
在电子制造过程中，接触电阻测试通常作为产品质量控制的一部分。
通过对连接器和接点进行接触电阻测试，可以确保产品品质良好，提高产品的可靠性和稳定性。
同时，通过对接触电阻测试结果的分析，可以监测产品的生产工艺，及时发现生产线上的问题，并进行改进，保证产品质量和一致性。
在设备维护和故障排除过程中，接触电阻测试可以用于快速定位故障点。
当设备出现电气连接问题时，通过对连接器和接点进行接触电阻测试，可以确定故障在哪里，从而快速进行修复和恢复设备正常工作。
接触电阻测试的正确性对于电子产品的性能和可靠性具有至关重要的作用。
接触电阻测量方法
接触电阻测量方法接触电阻是指两个电气接触面之间的电阻，它是电气设备中常见的一种电阻。
在电气设备中，接触电阻的大小直接影响着设备的电气性能和安全性能。
因此，准确测量接触电阻是非常重要的。
本文将介绍几种常见的接触电阻测量方法，以便读者能够更好地理解和掌握接触电阻的测量技术。
1. 电桥法。
电桥法是一种常见的接触电阻测量方法。
它利用电桥原理来测量接触电阻的大小。
在测量时，需要使用专门的接触电阻测量电桥，将待测接触电阻与标准电阻相连，通过调节电桥的平衡，可以得到接触电阻的准确数值。
2. 电流法。
电流法是另一种常用的接触电阻测量方法。
在这种方法中，通过施加一定的电流，利用欧姆定律来计算接触电阻的大小。
在实际测量中，可以使用万用表或者专门的接触电阻测量仪器来进行测量。
3. 温升法。
温升法是一种间接测量接触电阻的方法。
在这种方法中，通过施加一定的电流，观察接触电阻的温升情况，根据温升的大小来推算接触电阻的数值。
这种方法需要考虑到环境温度的影响，因此在实际应用中需要进行修正计算。
4. 红外线测温法。
红外线测温法是一种非接触的接触电阻测量方法。
通过使用红外线测温仪，可以直接测量接触电阻的温度变化，根据温度变化来推算接触电阻的数值。
这种方法无需直接接触待测电气设备，能够提高测量的安全性和便捷性。
5. 振动法。
振动法是一种通过施加机械振动来测量接触电阻的方法。
在这种方法中，通过施加一定的振动频率和幅度，观察接触电阻的变化情况，根据振动的影响来推算接触电阻的大小。
这种方法需要考虑到振动对电气设备的影响，因此在实际应用中需要谨慎操作。
总结。
接触电阻的测量方法多种多样，每种方法都有其适用的场合和注意事项。
在实际应用中，需要根据具体情况选择合适的测量方法，并注意测量的准确性和安全性。
希望通过本文的介绍，读者能够更好地理解和掌握接触电阻的测量技术，为电气设备的维护和管理提供参考。
