简述玻璃幕墙分类,各幕墙组成,特点及施工工艺
玻璃幕墙分类及特点
玻璃幕墙分类及特点引言玻璃幕墙是一种用于建筑外部的玻璃外墙系统，已经成为现代建筑的重要组成部分。
它不仅能提供建筑外观美观，还能增加自然采光和空气流通，提升建筑能源效率。
在设计和选择玻璃幕墙时，了解不同类型和特点非常重要。
本文将介绍玻璃幕墙的分类及其特点。
1. 单层玻璃幕墙1.1 特点•单层玻璃幕墙是最基本的幕墙类型，由单层玻璃板和支撑框架组成。
•玻璃板可以是普通钢化玻璃、夹层玻璃或单层透明玻璃等。
•支撑框架通常由铝合金或钢材制成，用于支撑和固定玻璃板。
•单层玻璃幕墙通常适用于一般建筑，具有较低的成本和安装难度。
1.2 优势•提供良好的采光和视野，让室内空间充满自然光线。
•能有效阻挡风、雨、噪音和尘土的进入，保持室内环境舒适。
•相对较低的成本，适用于普通建筑或低层建筑。
1.3 局限性•不能提供良好的隔热和隔音效果，容易受到外部温度和噪音的影响。
•可能存在安全隐患，如果玻璃破碎，容易造成伤害。
•不适用于高层建筑，因为没有足够的耐风压能力。
2. 双层玻璃幕墙2.1 特点•双层玻璃幕墙由两层玻璃板之间的空气层组成，形成独立的隔热层。
•玻璃板可以是普通钢化玻璃、夹层玻璃或单层透明玻璃等。
•双层玻璃幕墙通常使用铝合金或不锈钢作为支撑框架。
2.2 优势•通过空气层的隔热效果，提升了建筑的保温性能和能源效率。
•与单层玻璃幕墙相比，具有更好的隔音效果，减少外部噪音的干扰。
•建筑外观更加立体感和美观，增加了设计的可能性。
2.3 局限性•比单层玻璃幕墙更贵，需要更复杂的安装工艺和材料。
•空气层可能会产生积水和污秽，需要定期维护和清洁。
•由于空气层的存在，室内空间可能受到限制。
3. 点幕墙3.1 特点•点幕墙由玻璃幕墙板与支撑结构之间的点支撑系统组成。
•点支撑系统通常由不锈钢材料制成，将玻璃幕墙板固定在建筑结构上。
•玻璃幕墙板可以是单层或夹层玻璃，也可以是其他特殊加工的玻璃材料。
3.2 优势•点幕墙可以提供宽大的视觉效果，让建筑立面更加透明，并提供良好的采光。
玻璃幕墙的分类及装饰特点
——历史解放了建筑师的思想，创造出 了玻璃幕墙这一代表时代特征的全新建 筑！
一、幕墙的起源与发展
玻璃幕墙是近代科学技术的产物,是现代 主义高层建筑时代的显著特征。 幕墙技术在国内得到了长远的发展 。 玻璃幕墙的发展从物资上为现面材分 ◆玻璃幕墙 ◆铝板幕墙 ◆钢板幕墙 ◆混凝土幕墙 ◆塑料板幕墙 ◆石材幕墙
明框幕墙、半隐框幕墙、隐框幕墙及高 性能组合幕墙适用于任何建筑的任何部 位，特别适用于建筑物的塔楼。
全玻璃幕墙适用于建筑物的低层部分以 及顶层的旋转餐厅等部分。
点式幕墙适用于层高高，层数低的大型 公共建筑，如会展中心、体育场馆、机 场、车站、植物暖房等。
建筑幕墙作为建筑物的一张“皮”，它 必须依付于建筑结构，它的自重及所受 的所有外力将全部传到结构上，由结构 来承受。
2、玻璃幕墙按结构可分 1）明框幕墙 2）隐框幕墙 3）半隐框幕墙 4）全玻璃幕墙 5）点式玻璃幕墙 6）高性能组合幕墙
三、玻璃幕墙的特点和功能
玻璃幕墙是一个围护结构，是一种非承 重的墙体，玻璃幕墙“系统”的作用就 如同滤网。 1、承受在外力作用下或主体结构位移所产 生的自身构成单元之间的活动和位移。
2、控制“光”“热”“空气”“声音”之 内外流通。
3、封闭外界干扰（如“尘”“雨”“窃 贼”“飞鸟”和“昆虫”）的入侵。
4、保持舒适的居住和工作环境。
玻璃幕墙的装饰性是它的另一大特点。
四、玻璃幕墙的适用性及对结 构的要求
玻璃幕墙是靠光和影来表现它的建筑艺 术魅力的。
在布置幕墙时不仅要考虑建筑物本身， 而且要考虑建筑物的周围环境。
对使用轻钢结构屋面的建筑物，如安装 幕墙的部位没有附加能保证张拉结构刚 性和稳定的支承结构，最好不要选择张 拉结构支承系统的幕墙。
简述玻璃幕墙分类 各幕墙组成 特点及施工工艺
简述玻璃幕墙分类各幕墙组成特点及施工工艺玻璃幕墙是建筑外墙的一种现代化设计，它将建筑与外部环境隔离开来，同时又能够保持透明的特性，使建筑内部能够充分地享受外部的自然光线。
玻璃幕墙不仅具有美观的外观，同时还能够提高建筑的能源效率和舒适度。
根据不同的设计需求和材料选择，玻璃幕墙可以分为多种类型，同时每种类型的玻璃幕墙都有其特定的组成、特点和施工工艺。
一、玻璃幕墙的分类1.幕墙的分类玻璃幕墙可分为抗风压幕墙、重力幕墙、尤其是以前窗面为主的拼框玻璃幕墙、防火幕墙、隔热幕墙等。
2.根据构造方式的分类玻璃幕墙主要分为框架玻璃幕墙和点支式玻璃幕墙。
框架玻璃幕墙是以铝材或钢材为框架，玻璃嵌入框架中构成的外墙；点支式玻璃幕墙则是利用玻璃以及连接点支来实现。
3.根据功能的分类依据幕墙的防水要求，可以将其分为一般幕墙和中空幕墙两种。
二、各种玻璃幕墙的组成及特点1.框架玻璃幕墙框架玻璃幕墙是由铝合金框架和玻璃幕墙板组成。
铝合金框架通常具有强度高、重量轻、耐腐蚀等特点，适合制作各种造型和规格的幕墙。
而玻璃幕墙板则是通过专业的玻璃加工工艺制成，可实现单层、双层或者中空玻璃的设计，具有优良的透光性和抗风压性能。
框架玻璃幕墙的特点主要包括：-外形美观，适用于各种建筑风格；-防水性能好，适合用于高层建筑；-施工周期短，能够快速安装；-保温隔热性能良好，有助于节能环保。
2.点支式玻璃幕墙点支式玻璃幕墙是以玻璃为主体，通过连接点支来支撑和固定玻璃的一种幕墙体系。
该种幕墙结构简洁、透光性强，外观效果非常好。
点支式玻璃幕墙的特点主要包括：-破坏面小，透光性好，外观美观；-施工周期短，安装便捷，适合大型建筑；-维护成本低，使用寿命长，具有较好的耐久性；-防火性能优良，有助于提升建筑整体的安全性。
3.抗风压幕墙抗风压幕墙是用于高层建筑的一种特殊结构幕墙，其主要特点在于具有较强的抗风压性能，能够有效地减少风压对于建筑物的影响。
抗风压幕墙的特点主要包括：-结构稳定，对大风风压具有较强的抵抗能力；-透光性好，能够为建筑提供良好的自然采光；-节省能源，提高建筑的能源利用率；-安装施工复杂，需要专业团队进行施工和监测。
施工工艺：玻璃幕墙的分类
吊钩 吊环 夹具 垫片
上支承框
密封胶 天花板底部
吊框
垫块
下支 承框 密封胶
玻璃肋端部 用橡胶块垫牢
肋玻璃固定角钢
图
面玻璃
座
地
结构胶
式
全
肋玻璃
玻
璃
密封胶
幕
墙
肋端部位使用垫块
结 构
密封条固定
示Байду номын сангаас
意
图
7-1
吊顶层 封顶板 结构玻璃
玻璃肋
地面 硅酮胶嵌缝
外露硅酮胶条 图7-2 悬挂式全玻璃幕墙结构示意图
一、玻璃幕墙的分类
明框玻璃幕墙
7-13
明框玻璃幕墙
图 明 框 幕 墙 柱 节 点
元件式玻璃幕墙明框玻璃幕墙
隐框玻璃幕墙
一、玻璃幕墙的分类
4 无骨架玻璃幕墙
亦称为全玻璃幕墙，系指大面积使 用玻璃板，且支承结构也采用玻璃肋的 玻璃幕墙。当玻璃幕墙高度不大于4.5m 时，可直接以下部结构为支承，如图71所示；超过4.5m的全玻璃幕墙，宜在 上部悬挂，玻璃肋可通过结构硅酮胶与 面层玻璃粘合，如图7-2所示。
模块四 装饰工程施工
块料饰面工程玻璃幕墙的分类
一、玻璃幕墙的分类
1 明框玻璃幕墙
系指玻璃镶嵌在骨架内，四边都有骨架外露的幕墙。
2 隐框玻璃幕墙
系指玻璃用结构硅酮胶粘结在骨架上，骨架全部隐蔽在玻璃背 面的幕墙。
3 半隐框玻璃幕墙
系指玻璃两对边嵌在骨架内，另两对边用结构胶粘结在骨架上， 成为立柱外露、横梁隐蔽的竖框横隐玻璃幕墙或横梁外露、竖框隐 蔽的竖隐横框玻璃幕墙。
5 挂架式玻璃幕墙
亦称点支式玻璃幕墙，系 指采用四爪式不锈钢挂件与立 柱焊接，挂件的每个爪同时与 相邻的四块玻璃的小孔相连接 的玻璃幕墙，如图7-3所示。

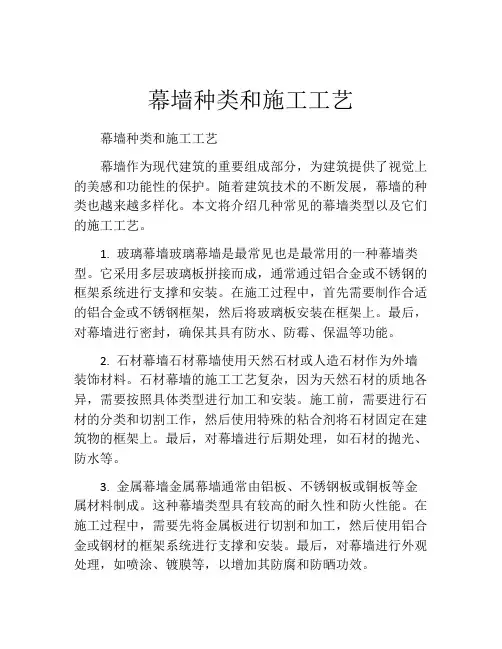

幕墙种类和施工工艺
幕墙种类和施工工艺幕墙种类和施工工艺幕墙作为现代建筑的重要组成部分，为建筑提供了视觉上的美感和功能性的保护。
随着建筑技术的不断发展，幕墙的种类也越来越多样化。
本文将介绍几种常见的幕墙类型以及它们的施工工艺。
1. 玻璃幕墙玻璃幕墙是最常见也是最常用的一种幕墙类型。
它采用多层玻璃板拼接而成，通常通过铝合金或不锈钢的框架系统进行支撑和安装。
在施工过程中，首先需要制作合适的铝合金或不锈钢框架，然后将玻璃板安装在框架上。
最后，对幕墙进行密封，确保其具有防水、防霉、保温等功能。
2. 石材幕墙石材幕墙使用天然石材或人造石材作为外墙装饰材料。
石材幕墙的施工工艺复杂，因为天然石材的质地各异，需要按照具体类型进行加工和安装。
施工前，需要进行石材的分类和切割工作，然后使用特殊的粘合剂将石材固定在建筑物的框架上。
最后，对幕墙进行后期处理，如石材的抛光、防水等。
3. 金属幕墙金属幕墙通常由铝板、不锈钢板或铜板等金属材料制成。
这种幕墙类型具有较高的耐久性和防火性能。
在施工过程中，需要先将金属板进行切割和加工，然后使用铝合金或钢材的框架系统进行支撑和安装。
最后，对幕墙进行外观处理，如喷涂、镀膜等，以增加其防腐和防晒功效。
4. 复合材料幕墙复合材料幕墙是由不同种类的材料组成的、具有多种功能的幕墙类型。
常见的复合材料包括铝塑板、石塑板等。
在施工过程中，首先需要制作合适的复合材料板块，然后使用相应的框架系统将板块安装在墙体上。
最后，对幕墙进行密封处理，以确保其具有良好的防水、防火和隔音效果。
总的来说，幕墙的施工工艺与具体材料的选择和处理密不可分。
在施工过程中，需要严格按照相关的标准和规范进行操作，确保幕墙的质量和使用效果。
同时，由于幕墙类型的多样化，施工人员需要具备相关的专业知识和技能，以确保施工工作的顺利进行。
幕墙的种类和施工工艺不断得到创新和改进，以适应现代建筑对其功能性和美观性的要求。
随着技术的进步和建筑设计的演变，相信未来幕墙的发展将更加多样化和智能化。
玻璃幕墙的组成及玻璃幕墙的原理
玻璃幕墙的组成及玻璃幕墙的原理玻璃幕墙的组成第一类，明框玻璃幕墙。
铝合金的竖框和横框组成框架，苏州阳光房玻璃镶嵌在铝框内，成为四边有铝框的幕墙构件，幕墙构件镶嵌在横梁上，形成横梁立柱外露，铝框分格明显的立面幕墙称为明框玻璃幕墙。
第二类，隐框玻璃幕墙；隐框玻璃幕墙是将玻璃用硅酮结构密封胶(简称结构胶)粘结在铝框上，在大多数情况下，不再加金属连接件。
因此，铝框全部隐蔽在玻璃后面，形成大面积全玻璃镜面。
第三类，由玻璃面板和玻璃肋组成的幕墙称为全玻璃幕墙。
第四类，点支式玻璃幕墙。
玻璃面板预先打孔，用不锈钢爪和桁架连接，面板与不锈钢爪固定，由此构成的幕墙称点支式玻璃幕墙。
玻璃幕墙的重点是明框和隐框玻璃幕墙。
玻璃幕墙的原理整个玻璃幕墙的荷载的受力过程为：玻璃面板的自重通过横框传递给竖框，竖框承受所有的荷载，然后把所有的荷载传递给土建的结构，因此竖框是幕墙最主要的承重构件。
幕墙是通过特殊的设计把竖框变成受拉构件，这样铝合金框的截面就可以大大的缩小，减少了工程造价。
幕墙的横梁立柱类是结构的简支梁，是简支座和滑动支座旋转成竖向的构成，苏州阳光房上面固定，下面滑动，这就是幕墙的龙骨构件的受力原理，即简支梁倒挂的滑动连接，成悬挂式的构件，成受拉的构件，只允许上下移动，不允许前后左右晃动（如图1）。
通过芯套把上下两层立柱连接起来，通过紧固件把立柱和埋件连接，同时立柱上端固定，下端未固定，芯套的长度是250mm。
简支梁倒挂是幕墙设计中最巧妙的，建筑有多少层，幕墙的竖框有就遵照每层一个单元，即有多少个单元，每个单元，上部是铰接，下部是滑动连接，上下两立柱间的要留有15mm以上的缝隙。
为了保证结构的安全，滑动支座打孔固定，为了允许竖框的上下位移，这个孔是椭圆形的。
明框玻璃幕墙的几个细节关键点（1）横框和竖框之间一定要留有缝隙，因为如果横框和竖框接触紧密将会产生摩擦噪声，所以铝合金连接件和竖框之间要加柔性垫片，以防止噪声和摩擦。
玻璃幕墙的组成、类型及施工工艺理论分析
玻璃幕墙的组成、类型及施工工艺理论分析1幕墙的概念及种类(1)幕墙是一种悬挂在建筑物结构框架外测的外墙围护构件。
是现代大型和高层建筑常用的带有装饰效果的轻质墙。
它的自重和所承受的风荷载、地震作用等，都是通过锚接点以点传递方式传至建筑物主框架的。
幕墙构件之间的接缝和连接用现代建筑技术处理，使幕墙形成连续的墙面。
玻璃幕墙与传统的建筑围护结构相比，有不少优点：如能较好地体现艺术效果，立体感突出;墙体自重轻，从而降低主体结构和工程造价;材料单一，施工方便，工期短，维护维修比较方便;能较好地适应旧建筑外墙更新的要求。
玻璃幕墙的材料构成有玻璃、铝合金型材骨架等。
一般情况下，玻璃幕墙自重只有50kg/m2左右，仅为砖墙的1/12~1/10、混凝土预制板墙面的1/7，利于高层建筑减轻墙体重量，既降低了基础和主体结构的造价，又提高了主体结构的可靠性和安全性。
(2)幕墙的种类①幕墙按材料可分为玻璃幕墙、金属板和石板幕墙、人造板幕墙、组合幕墙等。
②按有无框架可分为有框架幕墙和无框架全玻璃幕墙。
③按结构形式通常分为明框玻璃幕墙、半隐框玻璃幕墙、隐框玻璃幕墙、无框玻璃幕墙含全玻璃幕墙和点支式玻璃幕墙。
④按施工方法分为单元式、半单元式和构件式。
2.玻璃幕墙的组成、类型及施工工艺2.1玻璃幕墙的组成玻璃幕墙是由骨架、玻璃和附件三部分组成的。
(1)骨架。
由纵向立柱和横档组成，它是用来支撑玻璃、固定玻璃，并通过连接件与墙体结构相连。
它将玻璃的自重和风荷载及其他荷载传给主体结构，使玻璃与墙体结构连成一整体。
①型钢骨架:型钢做玻璃幕墙的骨架，玻璃镶嵌在铝合金的框内，然后再将铝合金框与骨架固定。
型钢组合的框架，其网格尺寸的适当可适当加大，但对主要受弯构件，截面不能太小，挠度最大处宜控制在5mm以内。
否则将影响铝窗的玻璃安装，也影响幕墙的外观。
②铝合金型材骨架：用特殊断面的铝合金型材作为玻璃幕墙的骨架，玻璃镶嵌在骨架的凹槽内，玻璃幕墙的立柱与主体结构之间，用连接板固定。
玻璃幕墙工程施工技术
玻璃幕墙工程施工技术玻璃幕墙是现代建筑装饰中有着重要影响的饰面，具有质感强烈、形式造型性强和建筑艺术效果好等特点，但玻璃幕墙造价高，抗风、抗震性能较弱，能耗较大，对周围环境可能形成光污染。
一、玻璃幕墙的类型及其构造玻璃幕墙主要由饰面玻璃、固定玻璃的骨架以及结构与骨架之间的连接和预埋材料三部分组成。
玻璃幕墙根据骨架形式的不同，可分为全隐框玻璃幕墙、半隐框玻璃幕墙、挂架式玻璃幕墙。
其基本构造见表6-1。
二、玻璃幕墙材料质量要求1.幕墙玻璃(1)全玻幕墙面板的厚度不宜小于10 mm；夹层玻璃单片的厚度不应小于8 mm；全玻幕墙玻璃肋的截面厚度不应小于12 mm，截面高度不应小于100 mm。
(2)幕墙玻璃应进行机械磨边处理，磨轮的数目应在180目以上。
点支承幕墙玻璃的孔、板边缘应进行磨边和倒棱，磨边宜细磨，倒棱宽度不宜小于1 mm。
(3)玻璃幕墙采用单片低辐射镀膜玻璃时，应使用在线热喷涂低辐射镀膜玻璃；离线镀膜的低辐射镀膜玻璃宜加工成中空玻璃使用，且镀膜面应朝向中空气体层。
表6-1 玻璃幕墙构造续表(4)玻璃幕墙采用夹层玻璃时，应采用干法加工合成，其夹片宜采用聚乙烯醇缩丁醛(PVB)胶片；夹层玻璃合片时，应严格控制温、湿度。
(5)玻璃幕墙采用阳光控制镀膜玻璃时，离线法生产的镀膜玻璃应采用真空磁控溅射法生产工艺；在线法生产的镀膜玻璃应采用热喷涂法生产工艺。
(6)玻璃幕墙采用中空玻璃时，除应符合现行国家标准《中空玻璃》(GB/T11944—2012)的有关规定，还应符合下列规定：1)中空玻璃气体层厚度不应小于9 mm。
2)中空玻璃应采用双道密封。
3)中空玻璃的间隔铝框可采用连续折弯形或插角形，不得使用热熔型间隔胶条。
间隔铝框中的干燥剂宜采用专用设备装填。
4)中空玻璃加工过程应采取措施，消除玻璃表面可能产生的凹凸现象。
(7)有防火要求的幕墙玻璃，应根据防火等级要求，采用单片防火玻璃或其制品。
2.铝合金型材(1)铝合金框架体系多是经特殊挤压成型的幕墙骨架型材，按其竖梃截面高度，主要尺寸系列有100 mm、120 mm、140 mm、150 mm、160 mm、180 mm、210 mm等，截面宽度一般为50～70 mm，壁厚为2～5 mm，选用时需根据幕墙骨架受力情况由设计决定，按不同系列配套使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简述玻璃幕墙分类,各幕墙组成,特点及施工
工艺
玻璃幕墙是一种以玻璃材料为主要构成的建筑墙体。
它不仅具有
光线透明，观赏性强等特点，还能够有效地隔离外界环境对建筑内部
的影响，使建筑更加美观大方。
根据不同的分类标准，玻璃幕墙可以
分为多种类型，下面我们一一进行简要介绍。
一、按照结构形式分类
1.幕墙类型：
（1）窗框式幕墙
窗框式幕墙采用金属框作为主要承重构件，玻璃或其它材料填充
在窗框内，形成单元式装配的外墙。
窗框常用的材料有铝合金、钢材、塑料等。
窗框式幕墙的特点是安装方便快捷，成本较低。
（2）承重结构式幕墙
承重结构式幕墙是指玻璃面板直接承担建筑承载结构的一部分或全部力，形成连续的负载传递系统。
它利用高强度的玻璃面板在空间上连接传递荷载，充分利用玻璃面板的强度和刚度。
承重结构式幕墙具有良好的透光性和对外界环境的隔离性。
2.幕墙用途：
（1）幕墙用于外保温的玻璃幕墙
这种幕墙一般由一个或多个玻璃层组成，中间填充保温材料。
它可以有效地隔离室内和室外的温度差异，起到保温的作用。
这种幕墙结构简单，成本较低，但透光性较差。
（2）透光隔热玻璃幕墙
这种幕墙一般由两层或多层玻璃面板组成，中间填充透气、隔热的气体。
这种幕墙具有良好的透光性和隔热性能，可以有效地隔离室内和室外的热量传递。
二、按照施工工艺分类
1.干挂施工工艺
干挂施工工艺是指在幕墙主体上设置悬挂梁，将玻璃幕墙直接挂在悬挂梁上。
这种施工工艺适用于大型建筑或需要保护玻璃幕墙的建筑，能够提供较好的安全性和稳定性。
2.孔中挂轨施工工艺
孔中挂轨施工工艺是指在建筑外墙表面预埋嵌入挂轨，并将玻璃幕墙安装在挂轨上。
这种施工工艺适用于普通建筑，工艺简单，施工速度较快。
三、各幕墙的特点及组成
1.窗框式幕墙
特点：安装方便，成本较低；
组成：由金属窗框和填充材料组成。
2.承重结构式幕墙
特点：透光性好，隔音效果好，抗风能力强；
组成：由金属结构和玻璃面板组成。
3.外保温玻璃幕墙
特点：保温效果好；
组成：由玻璃层和保温材料组成。
4.透光隔热玻璃幕墙
特点：透光性好，隔热效果好；
组成：由多层玻璃面板和隔热气体组成。
四、施工工艺
1.干挂施工工艺步骤：
（1）安装悬挂梁：在建筑外墙上设置悬挂梁，并根据设计要求进行调整；
（2）安装挂轨：在悬挂梁上安装挂轨，用于固定玻璃幕墙；
（3）安装玻璃幕墙：将玻璃幕墙挂在挂轨上，调整位置并固定；
（4）密封：对幕墙的接缝进行密封处理，以增强幕墙的密封性和防水性。
2.孔中挂轨施工工艺步骤：
（1）预埋挂轨：在建筑外墙表面预埋挂轨，保证挂轨的垂直度和
平整度；
（2）安装挂轨：在预埋挂轨上安装挂轨，用于固定玻璃幕墙；
（3）安装玻璃幕墙：将玻璃幕墙安装在挂轨上，调整位置并固定；
（4）密封：对幕墙的接缝进行密封处理，以增强幕墙的密封性和
防水性。
总的来说，玻璃幕墙的分类主要有结构形式分类和用途分类。
不
同类型的幕墙具有不同的特点和组成，但它们共同的目标都是增加建
筑的观赏性和保护性。
在施工方面，干挂施工和孔中挂轨施工是常用
的工艺，具有各自的优点和适用范围。
通过合理选择幕墙类型和采用
适合的施工工艺，可以有效地实现建筑的功能和美观要求。
