PC900 410温度控制器中文说明书
海尔 C410 系列笔记本电脑说明书
Delta Electronic, Inc. ADP-65JH AB(65W, 2pin) ADP-65JH BB(65W, 3pin) HUNTKEY ELECTRONIC CO., LTD HKA06519034-8C(65W, 2PIN) 18. 当使用您的设备时，应遵守基本的安全措施以避免起火、电击或伤害到其它人。这些安全措施包括: • 请勿在靠近水的地方使用本产品。譬如说：浴缸、洗碗槽、洗衣槽、潮湿的地下室或游泳池旁。 • 暴风雨时请勿使用 (无线型)。您可能会因闪电而遭受电击。 • 请勿在瓦斯裂缝旁使用。 • 请使用本说明书所述的电源线及电池。不可将电池丢入火源，以免发生爆炸意外。其它必要的注 意事项，请遵循当地规定。 19. 请勿在靠近水或其它液体的地方使用 AC 连接器。切勿泼洒液体到 AC 连接器上。 20. 电池的安全警示。
安全预防措施
本章节是为了让您在使用本产品时能够识别潜在的危险情况而设计的。必要的安全功能皆已被安 装于电脑内以保护您的安全，然而您还是应该使用您的判断力来识别潜在的安全危机: 1. 请仔细阅读以下指示项目。 2. 保留这些指示项目供日后参考。 3. 在执行清理动作之前，请将插头拔下。请勿使用液体清洁液或气态清洁液。请使用湿布擦拭。 4. 插座孔应该安装在靠近设备旁边或是容易操作的地方。 5. 请勿将本产品置于靠近水的地方。 6. 安装时请将本产品置于稳定的支撑物上。本产品可能因为放置不稳定而掉落，造成严重的损害。 7. 本产品应以标示卷标所指示的电源型态来运作。 8. 请勿将本产品的电线放在人来人往的地方，以免踩坏电线。请勿在电线上置放任何物品。 9. 遵循所有的警告讯息和产品上面的标示。 10. 如果不打算长时间使用本产品，请将插头拔下以避免短暂的电压过量造成损坏。 11. 切勿将任何液体泼洒到本产品上，此动作可能造成起火或电击的危险。 12. 切勿自行开封本产品。为了安全起见，请交由合格的专业人员来服务。 13. 如有下列情况，请交由合格的专业人员来服务: a. 当电源线或插头已损毁或磨损。 b. 液体被泼洒到本产品上。 c. 本产品曾遭受雨淋或水的泼洒。 d. 当您已遵循运行的指示，而本产品仍无法正常运行。 e. 如果本产品曾掉落或外壳已损毁。 f. 如果本产品已呈现出明显的损毁。 14. 请勿将本产品置于储存温度高于 60°C (140°f)的不明环境中，可能因此而造成损坏。 15. 本产品可在周围温度 5°C~ 35°C 下正常工作。 16. 根据 IEC 704-1: 1982，用户位置的声压等于或小于 70 dB(A). 17. 电线要求：与 AC 连接器一起使用的电线组必须符合其所在国家的要求，不论是 100-240 伏特。以
温控器使用说明书
一周编程电子智能室内温控器LOGIC 578001使用指南引言感谢您选择了我们的产品及对我们的信任与支持。
本装置是电子式定时恒温器，可设置一星期为周期的运行程序。
通过该装置，可对安装环境内的温度进行十分精确的调节控制，满足用户对创造一个舒适生活环境的要求。
符合标准：符合欧盟法令：EN 60730-1 标准及其修订内容欧盟 B.T.73/23/EEC号法令EN 60730-2-7 标准欧盟 E.M.C.89/336/EEC号法令及93/68/EEC修改法令EN 60730-2-9 标准产品规格：电源：二节LR6型1.5V碱性电池温度调节范围：10至35℃显示屏显示之环境温度：0至40℃(分辩率0.1℃）温度修正频率：每分钟一次微分：0.2至0.4K探针传感器：NTC3%保护等级：IP20绝缘等级：热梯度：1K/15分输出：转换继电器触点容量：8（2.5）A250V~作用类型：1BU绝缘条件：正常环境最大工作温度：50℃储存温度：0-60℃防冻温度：6℃恒定运行程序：以一星期为周期设置软件等级：A液晶显示屏夏季/冬季（采暖/空调）切换程序设置中的最小增减允许时间：1小时安装：壁式安装安装及连接：安全预防措施在进行定时恒温器的连接之前，请确认受其控制的设备系统（采暖锅炉、泵和空调系统等）电源已断开，并需检查这些设备的使用电压是否与定时恒温器底座上表明的电压相符（最大250V~).（图4）安装位置定时恒温器须安装在远离热源（暖气装置、阳光、厨房）和门窗之处，安装高度离地面约1.5米。
（图5）安装见图6-7-8电气连接将受定时恒温器控制的设备系统电线与定时恒温器的1号及2号接线柱连接见接线图10所示U=受定时恒温器控制的设备1＝共用接线柱2＝常开接线柱3＝常闭接线柱重要事项：请务必严格遵照相关现行法律的规定及安全规范安装定时恒温器。
电池更换：当在显示屏上闪烁显示“”标志时，定时恒温器还可正常工作约一个月左右，然后将会停止工作并固定显示“”。

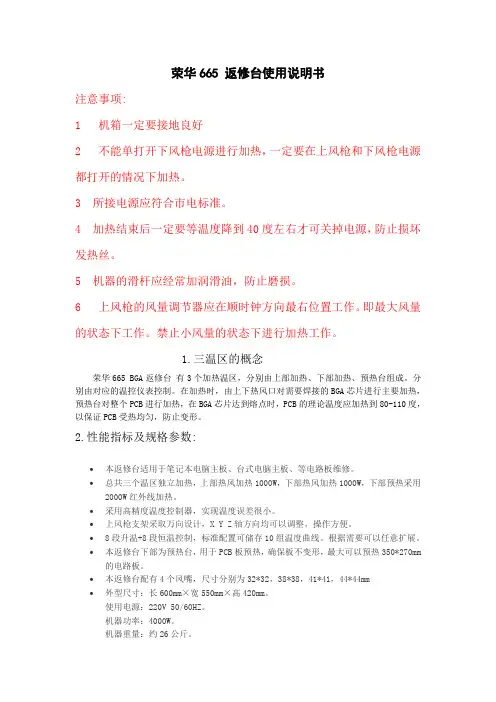

荣华665 三温区返修台 及pc410 使用说明书
荣华665 返修台使用说明书注意事项:1 机箱一定要接地良好2 不能单打开下风枪电源进行加热，一定要在上风枪和下风枪电源都打开的情况下加热。
3 所接电源应符合市电标准。
4 加热结束后一定要等温度降到40度左右才可关掉电源，防止损坏发热丝。
5 机器的滑杆应经常加润滑油，防止磨损。
6 上风枪的风量调节器应在顺时钟方向最右位置工作。
即最大风量的状态下工作。
禁止小风量的状态下进行加热工作。
1.三温区的概念荣华665 BGA返修台有3个加热温区，分别由上部加热、下部加热、预热台组成。
分别由对应的温控仪表控制。
在加热时，由上下热风口对需要焊接的BGA芯片进行主要加热，预热台对整个PCB进行加热，在BGA芯片达到熔点时，PCB的理论温度应加热到80-110度，以保证PCB受热均匀，防止变形。
2.性能指标及规格参数:∙本返修台适用于笔记本电脑主板、台式电脑主板、等电路板维修。
∙总共三个温区独立加热，上部热风加热1000W，下部热风加热1000W，下部预热采用2000W红外线加热。
∙采用高精度温度控制器，实现温度误差很小。
∙上风枪支架采取万向设计，X Y Z轴方向均可以调整，操作方便。
∙8段升温+8段恒温控制，标准配置可储存10组温度曲线。
根据需要可以任意扩展。
∙本返修台下部为预热台，用于PCB板预热，确保板不变形，最大可以预热350*270mm 的电路板。
∙本返修台配有4个风嘴，尺寸分别为32*32，38*38，41*41，44*44mm∙外型尺寸：长600mm×宽550mm×高420mm。
使用电源：220V 50/60HZ。
机器功率：4000W。
机器重量：约26公斤。
∙本返修台通过V型卡槽定位，赠送分立型夹具，可以定位结构复杂的电路板。
∙本返修台配备大功率横流风机迅速冷却电路板。
∙采用高精度温控仪表、PLC、加热器精确控制BGA的拆焊过程。
∙温控仪表式机台具有电脑通讯功能,内置PC串口,外置测温接口,配软件,能实现电脑控制。
RKC温控器CD901中文说明书
•oooRKC温控器- CD-901 o RKC温控器系列- 精品推荐oRKC温控器- CB-900RKC温控器- CD-701RKC温控器- CH-102REX-C400o RKC温控器- CD-901 - 详细信息o RKC温控器CD-901 主要结构及功能: ·自主校正功能 ·加热/制冷控制 ·外型、接线与RKC一致·大屏LED显示 ·温度报警 ·操作、性能与RKC相同o RKC温控器使用警告·接线警告:- 如果仪器失效或发生错误,可引起系统故障,安装外部保护电路以防止类事故;- 为防止仪器损坏或失效,选用适当的保险丝保护电源线及输入/输出线以防强电源冲击。
·电源供给:- 为防止仪器损坏或失效,用额定电夺供电;- 为防止仪器损坏或失效,所有接线工作完成后方可供电。
·禁止在易燃气体附近使用:- 为防火、防爆或仪器损坏,禁止在有易燃、易爆气体,排方蒸气的场所中使用。
·严禁触及仪器内部:-- 为防止触电或燃烧,严禁触及仪器内部。
只有本厂服务工程师可以检查内部线路或更换部件,仪器内部有高电压、高温部件,非常危险！·严禁改动仪器:- 为防止事故或仪器失效,不禁改动仪器。
·保养:- 为防止触电,仪器报废或失效,只有本厂服务工程师可以更换部件;- 为保证仪器持续且安全使用,应定期保养,仪器内某些部件可能随使用时间的延长而损坏。
RKC温控器操作注意·断电后方可清洁仪器;·清除显示器上的污渍请用软布或棉纸;·显示器易被划伤,禁止使用硬物体操作面板按键,否则会损坏或划伤按键。
RKC温控器概述CH、CD系列智能温度控制器就是采用专用微处理的多功能调节仪表,它采用开关电源与表面贴装技术(SMT),因而仪表精致小巧,性能可靠。
特有的自诊断功能,自整定功能与智能控制功能,使操作者可能通过简单的操作而获得良好的效果。
温度控制器的使用说明书
温度控制器的使用说明书一、产品简介温度控制器是一种用于调节温度的装置。
它通过感知环境温度的变化，并根据设定参数来控制加热或制冷设备的工作状态，以达到温度控制的目的。
本使用说明书旨在帮助用户正确操作和使用温度控制器，提供详细的使用指南和注意事项。
二、产品外观1. 温度控制器的外观设计简洁美观，采用灰色塑料外壳，具有良好的手感和耐用性。
2. 正面面板采用液晶显示屏，可清晰显示当前温度、设定温度以及其他相关信息。
3. 控制按钮位于正面面板下方，用户可通过按钮进行参数设置和操作。
三、使用方法1. 安装a) 在使用温度控制器之前，请先确保断电状态，并按照产品手册提供的安装步骤进行正确安装。
b) 将温度控制器固定在合适的位置，并确保其与被控制的设备连接牢固、接线正确。
2. 参数设置a) 打开温度控制器电源，系统将自动启动并显示当前温度。
b) 按下设置按钮进入参数设置模式，并使用上下按钮选择要设置的参数。
c) 通过加减按钮调节参数数值，确认后按下确认按钮保存设置并退出设置模式。
d) 确保设定的温度范围和控制模式与实际需求相匹配。
3. 运行控制a) 在参数设置完成后，温度控制器将自动开始工作。
在正常工作状态下，控制器将根据设定温度和当前温度进行判断，并控制相关设备的启停。
b) 温度控制器具备过温保护功能，当探测到温度超过设定范围时，控制器将自动切断电源，避免设备过热。
四、注意事项1. 使用前请阅读并确保理解本使用说明书的所有内容，遵循说明书提供的正确操作方法和注意事项。
2. 请勿将温度控制器暴露在恶劣的环境条件下，如强烈阳光直射、高温、潮湿或腐蚀性气体影响的场所等。
3. 温度控制器仅适用于指定的电压和电流范围，请勿使用超过规定的电源供应。
4. 如需更换温度探头，请关闭电源并按照说明书提供的步骤进行更换，以免发生触电或其他意外伤害。
5. 若长时间不使用温度控制器，请将其断电并保存在干燥通风的地方，以延长使用寿命。
温控器说明书
温湿度控制器一、产品概述温湿度控制器，主要应用于需要对被测环境进行自动温湿度调节的场合，用户可通过按键分别调整温湿度的上、下限值来控制加热或排风实现自动控制，显示方式为数码管显示。
二、基本功能：2.1 温度测量范围：-25℃～+80℃±1℃；2.2 湿度测量范围：相对湿度RH: 0%～99% 精度±3%RH；2.3 控制方式：温度采用上、下限和回差控制，湿度采用上、下限控制，所有参数均可设置；2.4 输出控制类型：两组继电器触点，分别为加热和排风，每路最大负载AC250V /3A，均为有源输出。
三、技术指标：3.1电源：AC 220V±20%3.2 工作环境：温度:-25℃～+55℃，相对湿度：<95%RH3.3控制设定范围：温度：0℃～80℃，相对湿度：50%RH～99%RH3.4 本机功耗：<3W3.5自检功能：若数码管显示“–––”，则为检测到传感器故障；若加热或排风运行过程中相应指示灯熄灭，则检测到加热或排风故障。
四、工作原理：4.1 温度控制：当被测环境温度低于设定温度下限时，本仪器启动电加热设备开始加温，此时加热指示灯亮，温度升至比下限温度设定值高回差值时，即：W测≥W下限+回差，停止加温。
当被测环境温度高于设定温度上限时，本仪器启动降温设备（如风机或空调）开始降温，此时排风指示灯亮，温度降至比上限温度设定值低回差值时，即：W测≤W上限－回差，停止降温。
4.2 湿度控制：当被测环境湿度超过设定湿度上限时。
如果当前温度较高，即：W测≥W下限＋(W上限－W下限)×3÷4，采用降温（或排风，视具体地区采用不同设备）抽湿，此时排风指示灯亮；抽湿过程中，如果温度低于下限温度+2度后，自动转为加热降湿；当降湿过程中温度高于上限温度-2度后，自动转为降温抽湿，直至湿度低于设定下限值为止。
当被测环境湿度超过设定湿度上限时。
如果当前温度较低，即：W测＜W下限＋(W上限－W下限)×3÷4，采用加热降湿，此时加热指示灯亮，降湿过程中，如果温度高于上限温度-2度后，自动转为降温抽湿；当温度低于下限温度+2度后，自动转为加热降湿，直至湿度低于设定下限值为止。
荣华665 三温区返修台 及pc410 使用说明书
荣华665 返修台使用说明书注意事项:1 机箱一定要接地良好2 不能单打开下风枪电源进行加热，一定要在上风枪和下风枪电源都打开的情况下加热。
3 所接电源应符合市电标准。
4 加热结束后一定要等温度降到40度左右才可关掉电源，防止损坏发热丝。
5 机器的滑杆应经常加润滑油，防止磨损。
6 上风枪的风量调节器应在顺时钟方向最右位置工作。
即最大风量的状态下工作。
禁止小风量的状态下进行加热工作。
1.三温区的概念荣华665 BGA返修台有3个加热温区，分别由上部加热、下部加热、预热台组成。
分别由对应的温控仪表控制。
在加热时，由上下热风口对需要焊接的BGA芯片进行主要加热，预热台对整个PCB进行加热，在BGA芯片达到熔点时，PCB的理论温度应加热到80-110度，以保证PCB受热均匀，防止变形。
2.性能指标及规格参数:∙本返修台适用于笔记本电脑主板、台式电脑主板、等电路板维修。
∙总共三个温区独立加热，上部热风加热1000W，下部热风加热1000W，下部预热采用2000W红外线加热。
∙采用高精度温度控制器，实现温度误差很小。
∙上风枪支架采取万向设计，X Y Z轴方向均可以调整，操作方便。
∙8段升温+8段恒温控制，标准配置可储存10组温度曲线。
根据需要可以任意扩展。
∙本返修台下部为预热台，用于PCB板预热，确保板不变形，最大可以预热350*270mm 的电路板。
∙本返修台配有4个风嘴，尺寸分别为32*32，38*38，41*41，44*44mm∙外型尺寸：长600mm×宽550mm×高420mm。
使用电源：220V 50/60HZ。
机器功率：4000W。
机器重量：约26公斤。
∙本返修台通过V型卡槽定位，赠送分立型夹具，可以定位结构复杂的电路板。
∙本返修台配备大功率横流风机迅速冷却电路板。
∙采用高精度温控仪表、PLC、加热器精确控制BGA的拆焊过程。
∙温控仪表式机台具有电脑通讯功能,内置PC串口,外置测温接口,配软件,能实现电脑控制。
MPC40电脑操作说明书
（3）按游标键 ，选择需要修改的参数。按输入数值，再按 完成设定。
3.2.6中子和绞牙
图07
（1）按 ，即出现图07所示之画面。
（2）此画面下可以设定三组中子参数。各项参数可以先通过按 进行激活，然后按数字键，再按 完成设定。
（3）第一组可以设定为：中子1、绞牙1、不动作。可以通过按 或 进行选择。
吹风3时间：吹风3所需的时间。
吹风3延时：从“吹风3开始的开模位置”到吹风3启动时的延时时间。
2、顶针加减速的设定
画面06
（1）在画面05下按 + ，进入密码输入画面，输入正确密码后。则显示画面06。在这个画面下可以进行顶针加减速参数设定
（2）可以设定顶针和调模顶针的加减数参数。调模顶针是特别功能。
震雄MPC40多功能电脑
特性:
日本原装计算机控制器，符合JIS各类检验标准。640×480彩色超大液晶显示屏，电源适用范围AC110V～AC280V 50/60HZ。稳定性高，储存资料在停电状态下可达5年以上，安全可靠。并备有中、英、日三种语言字幕可自由选择切换，方便学习操作。
基本性能：
1,特大容量内存，可储存150组模具成型资料，如时间、次数、压力、速度、行程、计量、模具厚度、模号批注、选择条件、原料温度，亦可选择存入软盘及个人PC。
3.1.1
电脑面板图
………
4
3.1.3
成形条件控制按键
………
6
3.1.3
成形条件数字资料按键
………
6
3.1.4
手动操作按键及说明
………
8
3.1.5
电源开关
………
8
3.2计算机画面操作说明
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ALTECRPC900系列智能程序控制器使用说明书MICROPROCESSOR-BASEDPROGRAMMABLE CONTROLLERPC900INSTRUCTIONMANUAL1.概述......................................................................................................012.功能特点................................................................................................013.型号定义................................................................................................4.仪器安装..............................................................................035.电气连接................................................................................................056.面板介绍................................................................................................107.面板显示及操作....................................................................................8.9.故障显示..................................................................................................................................................................18....................................................................................20串行数字通讯...........................................................................24.............................................................................................26.............................................................................................29 (29)02………………11…………………………………………………………13PID参数整定………………………………………………………………………………17………………17…………软件组态(功能参数的设置)10.11.线性过程输入12.曲线程序控制器13.14.特殊功能技术参数输入信号测量范围目 录1、概述PC900系列智能调节器具有10条*16段温度曲线,特别适合于需多条控温曲线的实验电炉或环境实验设备等场合使用,具有两路输入信号,第2路输入信号可作为模拟遥控设定或电流反馈等特殊用途使用。
PC900系列智能调节器硬件功能可通过插入功能模块来完成,所有软件功能可通过按键操作组态,组态方式对用户全部公开,用户只需在选订完硬件模块后,即可组态成用户所需功能的产品。
PC900系列智能调节器由于硬件采用模块方式,软件采用组态方式,因此其适用范围非常广泛,不但可应用于各种温度测控系统,而且还可应用于湿度、压力、称重、流量、液位、酸度等多种工业测控领域。
由于带有多种通讯模块,仪器内所有参数都可由上位机读出和修改,因此在工业集散控制系统中作为工作站,是一种非常理想的产品。
率、斜率控制、曲线程序控制、加热／冷却控制、上电缓启● 采用了本公司专有的高速16位A /D 转换器,自动温动、测量值变送、模拟遥控设定……等多种功能参数,用户可漂、零漂修正技术,保证仪表具有0.2%的测量精度。
根据需要选择设置。
● 采用本公司专有的无超调PID 算法及PID 自整定技● 采用了本公司专有的高速16位A /D 转换器,采样及处理周期术,保证仪表不超调,不欠调,控温精度可达1℃或0.1125ms ,因此不仅适用于温度、湿度等缓变量的精确控制,而且℃,具有极高的控制精度。
特别适用于压力、张力等快速变化量的精确控制。
● J 、K 、E 、R 、S 、B 、T 热电偶,Pt100、Cu50热电● 可选择RS232、RS485数字通讯,仪表内所有参数均可由上阻,远传压力电阻信号,线性电压(电流)自由输入,并可位机读出及修改,通讯速率高达19.2Kbps ,可实现高速通讯。
配扩充任意规格输入信号。
合工控组态软件与计算机构成低成本高性能的集散控制系● 输出采用模块结构,可选择继电器、逻辑电平(驱动统,在多个大型化工项目中已成功应用。
固态继电器)、可控硅过零触发、线性电流、线性电● PC900采用了本公司特有的硬件看门狗及软件看门狗技压、RS232／RS485通讯模块……等多种输出模块。
术,抗干扰自恢复技术,采用适应性极强的开关电源● 强大的软件组态功能,用户可通过按键操作对仪表功(85~264V ),因此在工业现场恶劣环境中,保证能长期可靠运能进行组态编程。
如设定值修改范围、输出方式、报警行。
方式、输入信号、测量值修正、测量滤波系数、输出功率限制、自动／手动切换、正／反控制切换、通讯速2、功能特点PC900控制器D ②. 输出10无输出R 继电器输出(常开触点,3A/250V AC )L 逻辑电平输出(20V/20mA ),可驱动大功率固态继电器SSR T1双相可控硅过零输出,可触发大功率可控硅SCR 模拟量(0~10 mA, 4~20 mA, 0~20 mA, 0~5 V, 1~5V, 0~10 V )单相可控硅移相输出,可触发大功率可控硅SCR 三相可控硅过零输出,可触发大功率可控硅SCR Y1T3三相可控硅移相输出,可触发大功率可控硅SCRY3D ③. 输出20无输出R 继电器输出(常开触点,3A/250V AC )L 逻辑电平输出(20V/20mA ),可驱动大功率固态继电器SSR T1双相可控硅过零输出,可触发大功率可控硅SCR模拟量(0~10 mA, 4~20 mA, 0~20 mA, 0~5 V, 1~5V, 0~10 V )*三相过零或移相输出,只能选择96×96×100的外形尺寸。
0无附加功能16段曲线程序控制QP16⑥. 可选功能PVT 测量值变送Rem 模拟遥控设定实时时钟(Clock )设定值变送打印记录功能(Print )Clk SVTPrt例如:PC900/R /R /0/232为输出1,输出2为继电器,无报警1,带RS232通讯,具有10条*16段曲线程序控制功能,外型尺寸为96×96×100mm 的控制器。
④. 报警10无输出R继电器输出(常开触点,3A/250V AC )485RS485 (2线),电气隔离,通讯距离1.2km⑤. 通讯功能232RS232 (3线),电气隔离,通讯距离12m 0无通讯3、型号定义PC900系列智能调节器硬件采用模块结构,软件采用组态方式,因此用户只需订购硬件型号即可,软件可由自己组态完成。
一个完整的型号由硬件型号和软件型号组成。
①.PC900基本型号PC900:全功能PID 自整定控制器 外型尺寸96×96×100mm (宽×高×深)PC400:全功能PID 自整定控制器×× 外型尺寸4896100mm (宽×高×深)PC410:全功能PID 自整定控制器×× 外型尺寸9648100mm (宽×高×深)PC900基本型号输出1输出2PC900硬件型号定义如下:①②③可选功能通讯功能报警1④⑤⑥4、仪器安装控制器采用抽屉式结构,控制器的电路板安装在塑料框架上,整个塑料框架可以很方便地装入塑料机箱中和从塑料机箱中取出,这使得在修理仪表时不必拆卸仪表的外部连线,只需将整个仪表机芯取出更换即可,维修维护更加方便。
控制器为屏式安装方式,安装时,将仪表从安装屏前面推入安装口,从安装屏后将仪表用专用安装夹具装配好,用螺丝刀将紧固螺杆旋紧。
应注意将夹具顶端顶在安装屏上。
4.1 安装示意图PC900PC400PC4101112123134145156167178189191020111212313414515616717818919102011112213314415516617718819920103132333435363738394.2 底部接线端子排布PC9001009110.5PC400253030929292+0.8-0.0+0.8-0.0+0.8-0.02545+0.6-0.0PC41025304592+0.6-0.0+0.8-0.043 外形及面板开孔尺寸(单位:mm ).1. 输出OUT1,OUT2可设置为0~20mA 或4~20mA 输出,驱动能力为750Ω。
2. 报警输出AL1继电器触点容量为2A/250VAC 。
3. 当选用RS232通讯模块时,输出2只能选常开继电器输出。
4. 第2输入信号为辅助输入信号,主要用于模拟遥控设定或电流反馈输入等用途。
5.2 PC900电气接线图4455电源变送输出1819+-电压或电流输入+-电压或电流输出可控硅过零输出T1G1DC V DC mA+-T1G17887输出O U T 1输出O U T 28910GND TXD RXD RS2325.2.1 单相可控硅反并接过零输出外部接线图(PC900/T1/)5.2.2 双向可控硅过零输出外部接线图(PC900/T1/)1.热电偶输入,应使用对应的补偿导线。
2.热电阻输入,应使用低电阻且无差别的3根导线。
3.输入信号线应远离仪器电源线,动力电源线,和负载线以避免产生杂讯干扰。
