QTZ400塔吊安装和负荷试

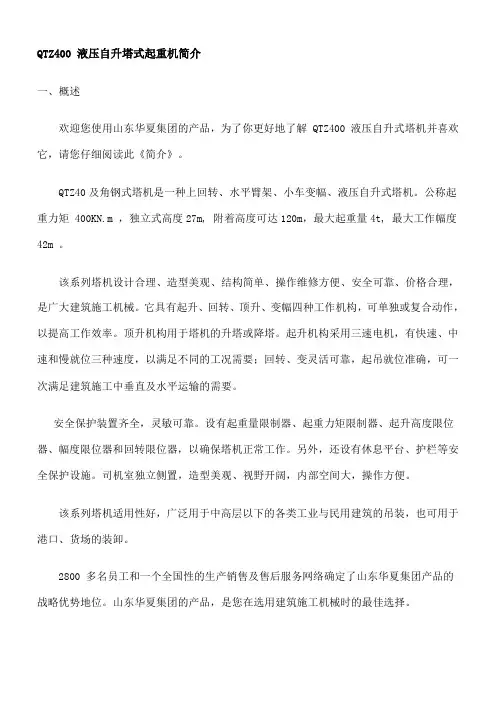

QTZ400 液压自升塔式起重机简介
QTZ400 液压自升塔式起重机简介一、概述欢迎您使用山东华夏集团的产品，为了你更好地了解 QTZ400 液压自升式塔机并喜欢它，请您仔细阅读此《简介》。
QTZ40及角钢式塔机是一种上回转、水平臂架、小车变幅、液压自升式塔机。
公称起重力矩 400KN.m ，独立式高度27m, 附着高度可达120m，最大起重量4t, 最大工作幅度42m 。
该系列塔机设计合理、造型美观、结构简单、操作维修方便、安全可靠、价格合理，是广大建筑施工机械。
它具有起升、回转、顶升、变幅四种工作机构，可单独或复合动作，以提高工作效率。
顶升机构用于塔机的升塔或降塔。
起升机构采用三速电机，有快速、中速和慢就位三种速度，以满足不同的工况需要；回转、变灵活可靠，起吊就位准确，可一次满足建筑施工中垂直及水平运输的需要。
安全保护装置齐全，灵敏可靠。
设有起重量限制器、起重力矩限制器、起升高度限位器、幅度限位器和回转限位器，以确保塔机正常工作。
另外，还设有休息平台、护栏等安全保护设施。
司机室独立侧置，造型美观、视野开阔，内部空间大，操作方便。
该系列塔机适用性好，广泛用于中高层以下的各类工业与民用建筑的吊装，也可用于港口、货场的装卸。
2800 多名员工和一个全国性的生产销售及售后服务网络确定了山东华夏集团产品的战略优势地位。
山东华夏集团的产品，是您在选用建筑施工机械时的最佳选择。
三、主要技术性能表名称单位参数四、主要配套件性能表变幅机构电动机型号YD112M-8/4 B5功率KW 1.5/2.4转速r/min 700/1410减速机型号WCJ120减速比38钢丝绳6×19-6.2-1570-I- 光-右交顶升机构电动机型号Y100L2-4 B5功率KW 3转速r/min 1430液压缸型号HSGK-125/90活塞行程mm 1320额定压力MPa 16五、主要金属结构件简述表名称结构简图主要材料规格材料备注标准节（管、角）主弦杆( 管)Φ108 × 12( 角) ∠140 ×∠ 140 × 12管 20 外型尺寸：（管）1408×1408( 角) 1450×1450总高：2200角 Q235起重臂上弦杆：管Φ102 × 8Φ83 × 7Φ83 × 6下弦杆： [10 加封板20起重臂由6节组成，各节之间通过销轴连接平衡臂槽钢 22 Q235 由槽钢、角钢组焊成的桁架结构，共两节上、下转台钢板Q235 箱形结构塔帽2∠90×90×8Q235 四棱锥形空间桁架结构套架主弦杆：无缝钢管Φ102×820 空间框架结构，用于顶升七、附加说明我公司产品在不断改进，因此，我公司保留在无预先通知的情况下对产品的技术参数、外形尺寸及设计进行更改的权利。
QTZ400塔式起重机臂架设计
QTZ400塔式起重机臂架设计摘要：本次毕业设计题目是QTZ400塔式起重机臂架设计。
本次设计中主要进行了塔机总体选型，整体稳定性计算，其包括（平衡重计算、风载荷计算以及抗倾覆稳定性计算），臂架结构设计及强度校核，臂架焊接工艺及工装夹具设计。
其焊接工艺应尽可能的减小焊接变形和应力集中，胎具的设计应可靠地保证臂架上的各项技术要求。
最后，联系实际，设计出合理的胎具并确定其结构尺寸。
关键词：QTZ400塔式起重机；总体选型；稳定性计算；强度校核；焊接工艺；胎具序言塔式起重机简称塔机，也称塔吊，源于西欧。
具有工作效率高、使用范围广、回转半径大、起升高度高、操作方便以及安装与拆卸比较简便等特点，因而在建筑安装工程中得到了广泛的使用，并成为一种重要的施工机械。
为了适应建筑物结构件的预制装配化、工厂化等新工艺、新技术应用的不断扩大，现在的塔式起重机必须具备下列特点：（1）起升高度和工作幅度较大，起重力矩大；（2）工作速度高，具有安装微动性能及良好的调速性能；（3）要求装拆、运输方便迅速，以适应频繁转移工地之需要。
塔式起重机可以将其分解为金属结构、工作机构和驱动控制系统三个部分。
金属结构是塔式起重机的骨架，它承受着起重机自重以及作业时的各种外载荷，是塔式起重机的主要组成部分，由塔身、塔头或塔帽、起重臂架、平衡臂架、回装支撑架、底架、台车架等主要部件组成。
QTZ400塔式起重机的工作机构有起升机构、变幅机构、回转机构和顶升机构等。
其各机构功能：起升机构主要实现物品的上升与下降；变幅机构改变吊钩的幅度位置；回转机构使起重臂架作3600的回转，改变吊钩在工作平面内的位置；顶升机构使塔机的回转部分升降，从而改变塔式起重机的工作高度。
驱动控制系统是塔式起重机又一个重要的组成部分。
驱动装置用来给各种机构提供动力，最常用的是YZR与YZ系列交流电动机。
控制系统对工作机构的驱动装置和制动装置实行控制完成机构的起动、制动、换向、调速以及对机构工作的安全性实行监控，并及时地将工作情况用各种参量：电流值、电压值、速度、幅度、起重量、起重力矩、工作位置与风速等数值显示出来以使司机在操作时心中有数。
QTZ400(TC7052)塔式起重机使用说明书
96.5 (不包括顶升机构)
-20~+40
TC7052 塔式起重机
概
述
1.1-10
1.9.3
机构技术性能参数(表 1.9-4)
表 1.9-4
起 升 机 构
型号 最大牵引力 规格 钢丝绳 最大线速度 转速 卷筒 容绳量 型号 电机 功率 转速 减速机 速比 制动器制动力矩 型号 最大牵引力 规格 最大线速度 40m 臂 45m 臂 钢丝绳 长度 50m 臂 55m 臂 60m 臂 65m 臂 70m 臂 卷筒转速 型号 电动机 功率 转速（50HZ） 减 速 机 速 比 制 动 力 矩
本使用说明书中标有“注意：”的语句，涉及到 施工的安全，敬请注意。
本公司致力于产品的不断完善， 产品的某些局部结构或个别 参数更改时，恕不另行通知。如有疑问，请与本公司联系。
出厂编号： 出厂日期：
本公司致力于塔机的不断 完善，满足用户的各种需求， 随机文件变化频繁。 该编号的随机文件与该编 号的主机一一对应，切忌混 用！即使是同型号塔机，也不 保证适用！
第二篇 塔机的使用与维护 第一章 第二章 第三章 塔机安全操作规程.............2.1-1～2.1-5 机构及电气操作...............2.2-1～2.2-11 安全保护装置................ 2.3-1～2.3-7
第四章 保养与维修.................. 2.4-1～2.4-11
TC7052 塔式起重机
概
述
1.1-6
60m 臂起重性能特性
幅度（m） 起重量 （t） 幅度（m） 起重量 （t） 幅度（m） 起重量 （t） 二倍率 四倍率 二倍率 四倍率 二倍率 四倍率 35 12.5 11.70 55 7.56 6.45 25 38 11.66 10.55 58 7.09 5.98 22.92 40 10.99 9.88 60 6.80 5.69 19.45 43 10.11 9.00 17.62 45 9.59 8.48 3.5～18.56 20 23 25 28 12.5 15.38 48 8.89 7.78 14.15 50 8.47 7.36 12.59 53 7.90 6.79 30 33
QTZ400塔式起重机安装方案
QTZ400塔式起重机安装方案（一）工程概况：哈尔滨进乡移动通信楼工程是通信设备楼，拟建于动力区进乡街114号、黑龙江移动通信器材公司院内。
总建筑面积5087.50 m 2。
（二）塔吊砼基础技术条件：1.塔吊选用东建QTZ400液压自升塔式起重机。
2.基础的持力层为坚固原土层，且禁止扰动。
3.吊基础砼强度等级C30，为尽快达到安装强度满足要求，在砼内掺HB—2高效砼早强减水剂。
4.塔吊避雷：在基础四周用2寸钢管2m长埋地下，并与塔身焊牢。
5.严格按塔吊说明书中基础施工图施工，并严格执行现行施工验收规范之规定。
塔吊安装完毕后，必须经过验收。
厂家负责调试，试转合格后经劳动部门审批后方可使用。
在使用前，必须试吊后方可使用。
（三）QTZ400塔吊安装施工技术措施：1.塔吊安装首先要根据现场实际情况，对运至施工现场的塔吊各部位整理，摆放并运到一定位置，而后进行安装。
2.认真熟悉建筑物结构情况，塔吊所在施工现场情况，荷载分布情况。
3.将吊放到指定位置，组装后要调试，吊底部要垫大木方，其缆钢绳的锚固必须牢固，可靠。
准备好各种安装的有关设备与机具，配备25T汽车吊一台，载重汽车10T加长四台，备齐安装起重机专用各种工具，起重机的索具和调试仪器，各类安全防护用品后方可施工。
4.安装前对了解现场地形障碍物和路基等要认真检测，将塔吊标准节落到最低处，紧固标准节回转机械连接螺栓。
5当基础砼强度达到90%以上，方可起重机的安装工作，完成后的基础水平偏差小于1%。
（四）安装程序及有关措施1.认真检查塔吊安装基础，清理施工现场。
2.基础节安装把地梁安装到砼基础上，将预埋螺栓紧固好用仪器抄测水平及垂直度偏差，合格后安装基础节。
将基础节置于安装基础上紧固螺栓。
3.安装预升套梁将地下预升套梁调整好，安装液压顶升机构，然后将顶升架套装在基础节外面进行安全验收合格后方可安装。
4.安装支座和回转机构在地面将上下支座以及回转机构，回转支撑平台和为整体，然后整体吊起安装在塔身带上用四个M42高强螺栓固定。
QTZ400塔吊安装施工组织设计
塔吊基础施工组织设计工程名称；红城小区建设单位：哈尔滨市松江抽罐头厂监理单位：黑龙江省建设技术发展中心施工单位：新大地建筑安装公司编制人：施国旺审核人：牟颖A2施工组织设计（方案）报审表QTZ-40塔吊施工组织设计工程概况：红城小区位于先锋路与东棵街交叉处向北200米处。
属于哈尔滨市松江抽罐头厂危棚房改造工程。
一、本工程在建筑物中部设一部QTZ-40塔吊。
二、塔吊各项参数：1.起重力矩：400KN.M2.最大起重：4T3.工作幅度：2.5—45M4.最大提升高度：28M5.最大工作风压：150N/m²6.最大工作温度：20度7.起升速度：35/17.5/3.75M/MIN 8.回转速度：0.6Y/MIN9.顶升速度：0.7M/MIN 10.变幅速度：A/22 M/MIN11.平衡配重：6.66T 12.整机重：20T13.出厂编号：07-08-2000-091注册登记号：Q20030192 安检号：Q2-020三、根据现场土质进行地基下的土质设计由于塔吊座下的土层为沙土层，故基座挖至1.3米，底部为10CM 为沙垫层，上面浇注10CM混凝土。
上部设基础梁，梁上皮超出自然地面20CM。
四、梁的几何尺寸如图：见附页五、地耐力计算：1、塔吊的全部重量为：20（整机重）+6.66（配重）+4（最大起重）=30.66T。
30.66*2=61.32T（2为安全保证系数）2、底座的底面积：1.8*1.8+3*0.6*4=10.44 m²（十字梁面积）3、每平方米的荷载61.32/10.44=5.87T4、符设计说明书的要求14T/ m²六、塔吊回填土后地面应高出自然地面，防止雨水流入塔吊地基内。
七、塔吊基础梁混凝土强度达到90%以上，方可进行塔吊的安装，安装完成后基础水平偏差小于千分之一。
八、把梁安装在混凝土基础上，将固定地梁的压梁安装在预埋螺栓上，并且紧固螺母，用仪器检查水平偏差，合格后安装基础节。
qtz塔式起重机械安装方案
对安装人员进行安全意 识教育，让他们认识到 安全的重要性，并了解 可能面临的安全风险。
安全操作规程培训
对安装人员进行安全操 作规程的培训，确保他 们熟悉并掌握正确的安 装方法和操作规程。
紧急救援培训
对安装人员进行紧急救 援培训，让他们了解在 紧急情况下正确的应急 处理措施。
机械设备安全操作规程
规范操作
本安装方案为施工人员提供明确的 操作指南，确保安装过程中的规范 化和标准化。
安装方案的适用范围
01
适用机型
本安装方案适用于qtz系列塔式起重机，包括不同规格和型号的起重机
。
02
施工场所
适用于各类建筑施工现场，如房屋建筑、桥梁、港口、水利等工程领域
。
03
注意事项
在安装过程中，应根据具体机型和施工场所的实际情况，灵活调整安装
结构特点
qtz塔式起重机由塔身、起重臂、平衡 臂、起升机构、变幅机构、回转机构 和电气系统等部分组成，各部件协同 工作，实现物料的垂直和水平运输。
安装方案的目的和意义
确保安全
通过本安装方案的实施，能够确 保qtz塔式起重机在施工现场安全
、稳定地运行，避免因安装不当 导致的安全事故。
提高效率
正确的安装方法和步骤有助于提高 起重机的作业效率，确保施工进度 。
变幅机构调试
调整变幅电机的转速和限位开关的位置，使得变幅机构在设定范围 内正常工作。
回转机构调试
检查回转支承的润滑情况，调整回转电机的转速，确保回转机构平稳 运转。
电气系统调试
供电系统检测
检测供电电压是否稳定，接线端子是否牢固，漏电保护装置是否 正常。
控制系统调试
检查PLC、触摸屏等控制设备的工作状态，调试各控制功能，确保 准确无误。
塔式起重机安装质量检测细则(4篇)
塔式起重机安装质量检测细则一、前期准备工作1.确定安装位置：根据设计要求和实际情况，确定塔式起重机的安装位置和基础形式。
2.基础施工：根据设计要求，进行塔式起重机基础的施工，包括地基处理、基础桩的设置、加固处理等。
3.准备材料和设备：准备好安装所需的材料和设备，包括塔式起重机本体、配件、起重工具和安全防护设备等。
二、安装过程检测1.塔式起重机部件检测：在安装前，对塔式起重机的主要部件进行检测，包括各个连接件的质量、强度、尺寸和表面处理等。
2.基础验收：在进行塔式起重机安装前，对基础进行验收，包括基础的平整度、垂直度、强度和稳定性等。
3.安装检测：（1）塔式起重机支架的安装检测：对起重机支架进行水平度、垂直度和支撑点的稳定性检测。
（2）塔式起重机主臂安装检测：对主臂及其支撑点进行位置和尺寸的精确测量，确保其与设计图纸一致。
（3）塔式起重机配重臂安装检测：对配重臂及其支撑点进行位置和尺寸的精确测量，确保其与设计图纸一致。
（4）塔式起重机吊钩和钢丝绳安装检测：对吊钩和钢丝绳进行检测，包括其质量、强度和使用寿命等。
（5）塔式起重机控制系统安装检测：对起重机控制系统进行功能检测，确保其正常工作。
4.安全防护检测：对起重机安装现场的安全防护措施进行检测，包括围栏、标志和警告标识等。
三、安装后验收检测1.安装质量验收：对塔式起重机的安装质量进行验收，包括主要部件的连接质量、位置和尺寸的精确性、牢固程度等。
2.功能性验收：对塔式起重机的功能进行验证，包括起升、平移和回转等操作的灵活性和稳定性。
3.安全性验收：对塔式起重机的安全性能进行检测，确保其满足安全操作的要求，包括起重能力、制动装置、防倾覆装置等。
四、检测记录和报告1.在安装过程中，对各个环节的检测结果进行记录，并保留相应的检测报告和检测图纸等。
2.对于检测中发现的问题和缺陷，应及时进行纠正和整改，并记录整改措施和结果。
3.最终形成安装质量检测报告，详细描述塔式起重机安装的过程、检测结果和问题整改情况。
QTZ40自升式塔式起重机安装施工方案
QTZ40自升式塔式起重机安装施工方案一、前言QTZ40型自升式塔式起重机是目前建筑工地上常见的一种起重设备，其安装施工方案对于保证工程施工的顺利进行至关重要。
本文将详细介绍QTZ40自升式塔式起重机的安装施工方案，包括施工准备、基础安装、主体安装等内容。
二、施工准备在进行QTZ40自升式塔式起重机的安装施工之前，需要做好充分的准备工作。
具体包括：1.应根据起重机的设计要求和现场情况确定安装位置和基础尺寸。
2.准备好所需的施工机械、设备和工具，确保施工顺利进行。
3.安排专业施工人员进行操作，确保施工安全。
三、基础安装QTZ40自升式塔式起重机的基础安装是安装施工的重要环节之一。
具体步骤如下：1.划线布基：根据设计要求，在地面上划出基础的形状和尺寸。
2.挖掘基坑：使用挖掘机等机械工具挖掘基坑，确保基坑深度和规格符合要求。
3.浇筑混凝土：将混凝土倒入基坑中，并使用振动器进行震实，确保基础牢固。
4.安装基础支座：在混凝土初凝前，安装好基础支座，待混凝土充分凝固后即可进行主体安装。
四、主体安装主体安装是QTZ40自升式塔式起重机安装施工的核心环节，步骤如下：1.安装塔式结构：首先安装起重机的塔式结构，确保吊臂、塔头等部件安装正确、牢固。
2.安装起重机身：将起重机的主体身段逐一安装到塔式结构上，并进行检查调试。
3.安装配重及平衡系统：根据要求安装起重机的配重块以及平衡系统，保证整机平衡稳定。
4.联调检测：安装完成后进行联调检测，确保起重机各项功能正常。
如有异常及时调整。
五、安全注意事项1.安装过程中，要注意施工现场的安全，做好安全防护工作，防止发生意外。
2.严格按照设计要求和施工规范进行操作，禁止超负荷使用起重机。
3.施工人员要经过专业培训，持证上岗操作，确保施工过程安全可靠。
4.在使用过程中，定期进行维护保养，确保起重机的正常运行。
六、结语通过本文对QTZ40自升式塔式起重机安装施工方案的介绍，相信读者已经对该起重机的安装过程有了更清晰的了解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
QTZ400塔吊安装和负荷试施工技术措施文件编码：（甲）BC-JZ-C-2010-010编制单位：江苏源丰建设有限公司编制人：周建军日期：2010年06月28日版次：第一版QTZ40塔吊安装和负荷试验施工技术措施1 工程概况1.1 工程概况 1.1.1 工程范围本工程为国电吉林龙华白城热电厂扩建工程，选用由江苏徐州建筑工程机械厂于2005年08月生产的QTZ40D 型塔吊，一台塔吊位于煤仓间C 列1-2轴基础东侧与汽机间之间，另一台塔吊位于煤仓间C 列8-9轴基础东侧与汽机间之间，负责1号除氧煤仓间、A 列、热网首站、汽机间上部结构等部位的钢筋、模板垂直运输任务。
1.1.2 工程特点该塔吊吊由标准节、套架、转台、塔帽、平衡臂、起重臂架、扶梯平台、操作室、检修平台、电缆线器等设备组成，其中起重臂架为三角形截面，高度为0.8m ，宽度为0.9m ，臂总长为45.25m ，共分为9节。
此次施工包括吊车安装与负荷试验两部分。
车辆安装使用50t 汽车吊配合进行。
当前阶段下雨天气较多，在一定程度上会影响施工进度。
1.1.3 技术特性QTZ40D 型塔吊是一种可自升附着塔式起重机，液压顶升接高，小车变幅新型高性能起重机，它具备附着式和独立式两种使用方法，以满足不同工况的要求，附着式的最大起身高度可达到100米，独立架设时最大高度可达到30米，回转半径最大为45m ，最大起重量4t 。
当独立架高度为30米设时，整机自重19.94t ；附着式高度为100米时，整机自重36.16t 。
本次基础依据原厂设计，基础尺寸为4000×4000×1400施工，总重量为54T 。
原厂设计地基承载力为200KPa ，依据工程招投标文件得知，现塔式起重机位置原土地基承载力为350KPa ，故此工程地基符合塔式起重机的安装条件。
详见主要参数表：1.2 工程量统计塔吊设备主要组件一览表臂长 1.7～11.11m 12m15 21 26 30 35 40 45 起重量（kg ） 40003764 2933 1959 1513 1266 10398707801.3 施工工期本次施工工期为4天。
施工进度计划表2 编制依据3 作业前的条件和准备3.1 技术准备施工技术措施已经审批，由技术负责人员对参与施工的所有人员进行安全技术交底并进行签字，使参与施工人员提前学习安装说明书、熟知安装工艺、步骤以及安装过程中的注意事项。
3.2 作业人员3.2.1 作业人员配置、资格序号工种人数资格要求资质1施工负责人1具有较高的组织、协调能力；具备丰富的专业知识及现场施工经验。
2 技术员 1 掌握吊车性能和技术参数，掌握施工工艺，熟悉施工技术及规范。
助工以上3 安全员 1 具备丰富的专业知识及现场施工经验，熟悉施工现场安全要求，具有专业安全员证书。
持证4 质检员 1 具备丰富的专业知识及现场施工经验，熟悉本项目有关质量标准，具有专业质检员证书。
持证5 司机 1 熟知本车操作系统和基本状况，能及时处理安装过程中的问题。
具有资质证书。
持证6 起重司机 1 熟悉掌握吊装器具技术及绑扎要求，正确使用起重用工器具，具有资质证书。
持证7 起重指挥 1 熟悉掌握吊装技术、要求，了解塔吊组件吊装特点，具有起重作业的施工经验。
持证8 机械安装维修、电气安装维修人员5熟练掌握专业技术，了解塔吊的机械、电气原理和线路走向。
持证9 测量工 1 专业技术熟练、具有与测量项目相符合的测量工资质证书。
持证3.2.2 作业人员职责分工和权限3.3 作业工机具3.4 材料和设备施工材料统计表3.5 安全器具安全器具统计表3.6 工序交接QTZ40塔吊安装必须在塔吊基础验收合格且混凝土强度达到100%后方可进行。
安装完成后须经过负荷试验、监理验收，并由当地技术监督部门颁发安全准用证后与项目部签定正式交接手续方可投入使用。
4 作业程序和方法4.1 施工方案使用25t汽车吊将基础固定脚安装就位后用4根高强螺栓将标准节与基础固定脚连接，然后安装过渡节，将套架吊起套在基础节上，将转台、塔头、平衡臂安装好，接着进行起重臂的吊装。
25t汽车吊吊起起重臂进行起重臂组合安装，起重臂后端部与塔头连接好后，汽车吊起钩将起重臂扬起将拉杆连接好，再用25t汽车吊将配重装好,待电气安装完毕后将塔吊顶升到使用高度。
4.2 施工工艺流程施工准备→检修→安装固定脚→安装过渡节→安装套架→安装回转支撑及驾驶室→安装平衡臂→安装塔头→安装起重臂→安装平衡臂拉杆→安装平衡重→配重安装→自身顶升作业→整机调试→负荷试验4.3 施工方法和要求5 保证工期的措施5.1 影响进度的主要因素预测整个安装工作在7月份进行，安装进度可能会受到风、雨以及高温天气影响。
5.2 保证工期的措施阴雨天气、6级以上大风时须停止高空作业，天气好时抓紧施工，准备好防暑降温用品，合理安排工序，提高机械利用率。
6 技术经济分析作业工序安排合理紧凑，人员分工明确，避免窝工和返工现象。
每天施工作业前将所用工器具准备齐全，避免施工作业过程中因工器具不全耽误施工进度。
严格按图纸和说明书进行安装，做好准备工作后，再要求吊车进场，提高吊车利用率，努力降低机械使用费用。
7 质量控制点的设置和质量通病的预防7.1 质量目标标准节连接螺栓紧固力矩验收合格率100%。
防腐工艺验收合格率100%。
负荷试验一次成功。
7.2 质量保证措施为了保证塔吊安装质量，树立良好的质量信誉，全面贯彻落实公司制定的质量管理作业文件，实现对施工过程的有效控制，特制定以下控制措施：7.2.1 作业前由技术员及工长组织作业人员认真学习图纸、资料，了解作业技术要求，掌握作业方法和作业要领。
同时宣传质量，提高意识，加强作业人员的工作责任心。
7.2.2 认真做好作业前的技术交底工作，使每个作业人员充分的理解施工工艺和技术要求，达到作业人员对工作心中有数，交底后必须双方签字。
7.2.3 班长或质检员认真作好作业过程的质量监督控制，确保每一道工序的施工质量以及工序衔接合理，不留缺陷，不留尾工，认真做好作业后的自检工作。
7.2.4作业中发现设备缺陷或施工质量问题时，应及时向技术员提出并采取措施进行处理。
重大质量问题必须停工，待提出处理意见或制定整改措施后方可进行整改。
7.2.5 积极配合项目部工程管理部门和监理的质检工作，对查出的质量问题积极进行处理。
7.2.6 吊车安装与负荷试验过程当中，施工作业人员一定要认真进行测量，并填写记录。
对不符合项必须在整改合格后方可进行下一道工序。
7.3 质量保证措施及质量通病预防7.4 作业过程中质量控制点的设置R －记录确认点；W －见证点；H －停工待检点；S －连续监视监护7.5 质量标准及要求（1）塔吊基础四个基脚预埋螺栓的几何位置尺寸是否符合要求，中心偏差2mm,垂直偏差2mm；（2）核对基础混凝土的试块检测报告单，是否满足基础混凝土强度设计要求；强度是否达到100%；（3）塔吊安装的主要尺寸、高度、重量、臂杆长度、仰角、全高垂直度等是否满足塔吊自身的技术参数。
8 作业的安全要求和环境条件8.1 作业的安全要求8.1.1安全组织机构施工负责人：周礼贯技术负责人：周建军安全负责人：黄祖昌起重负责人：黄天寿叶文明电气安装负责人：幸玉华8.1.2作业的安全要求（1）参加作业人员明确分工，各特殊工种持证上岗，正确佩戴安全帽，听从现场指挥人员的统一指挥。
（2）吊装时，应保证起重臂水平。
吊车的转杆、起钩应缓慢、匀速、协调一致，避免因产生侧向拉力使负荷加大。
（3）由专人负责统一指挥，使之动作协调。
指挥人员必须位于驾驶员听力及视力所及的明显处。
（4）套架、起重臂等大件吊装前，必须正确选用钢丝绳、卡环等起重工具。
（5）大件吊装所用钢丝绳在受力前必须在吊点处垫好管皮，防止型材翼缘变形及割伤钢丝绳。
（6）高空所使用的各种工具要有防坠落措施，严禁高空作业时抛掷物体，严禁高空坠物。
（7）高空作业时，必须拴好安全带，穿防滑鞋。
（8）时刻注意天气变化，6级以上大风、下雨等恶劣天气严禁施工。
（9）安装过程进行全程监护，保证起吊过程万无一失，负责人叶文明。
（10）负荷试验所用试块要经过认真精确计算，在试验过程中，参加检查人员应认真检查、监护，密切注意吊车的各种变化。
（11）如出现紧急情况（人身伤害、大风、触电）时，按项目部《事故应急预案》《大型吊车防风应急预案》《施工现场发生触电事故应急预案》执行。
8.1.3 作业的环境要求（1）现场施工人员，必须统一着装，佩带上岗证。
（2）施工废料必须及时清理，做到“工完、料净、场地清”。
（3）设备现场摆放必须整齐且下垫道木或方木。
（4）施工现场应用标准化安全围栏围起来，做到整齐美观。
（5）施工人员要保护好设备清洁和表面完好，表面有污物的，应在地面擦拭干净后再吊装就位。
（6）在塔吊安装现场废弃油脂集中存放，带油脂的棉纱、手套等不得随意乱扔，并在指定地点处理。
施工中废弃物及时清理，不得乱扔乱抛，并集中回收到指定存放处。
9 附录附录一：强制性条文附录二：危害辨识与危险评价表及控制措施附录三：环境因素辨识与评价表及控制措施附录一附录二危害辨识与危险评价表及控制措施第 17 页共 16 页第 18 页共 16 页附录三环境因素辨识与评价表及控制措施第 19 页共 16 页。
