溶气气浮设备
平流式溶气气浮设备设备工艺原理
平流式溶气气浮设备设备工艺原理1. 引言平流式溶气气浮设备广泛应用于污水处理领域，是一种高效的气浮设备，具有空气溶解效率高、处理效果好、能耗低等优点。
本文将介绍这种设备的工艺原理。
2. 设备组成平流式溶气气浮设备主要由溶气装置、气浮池、废水出口等部分组成。
2.1 溶气装置溶气装置是平流式溶气气浮设备的核心部分，主要由溶气室、旋流器和溶气泵等组成。
溶气泵将压缩空气通过旋流器旋转，在旋转的过程中形成细小的气泡，然后将气泡通过溶气室进入水中，与废水中的污染物发生反应。
2.2 气浮池气浮池是平流式溶气气浮设备中的反应池，也是气浮分离的主要地方。
废水在进入气浮池后，受到气泡上浮的作用，使污物在气泡的升力作用下上浮，并在水面集聚形成泥块，之后被刮板拨向污泥槽进行集中处理。
2.3 废水出口平流式溶气气浮设备处理后的水从废水出口排出，达到排放标准。
3. 工艺原理平流式溶气气浮设备的工艺原理是利用人工增氧的原理，将压缩空气通过气泵使其溶解在水中，形成微小的气泡，这些气泡随后被送入气浮池中与污水中的悬浮固体接触，悬浮固体着重于污水的悬浮颗粒、烟尘、微生物等。
气泡在水中上浮的过程中会带动这些污染物上浮，并在水面上形成泡沫层，这些泡沫被集中处理，即可达到有效去除废水中的固体悬浮物、有机物、油脂等杂质的目的。
此外，设备还利用了旋流器的原理，使气泡均匀地分布在溶氧室的水中，提高了气泡的利用效率，从而提高了设备的气浮效果。
4. 设备优缺点4.1 优点平流式溶气气浮设备的优点主要体现在以下几个方面：•对废水的适应性广：可适用于不同类型的污水处理；•处理效果好：能有效地去除废水中的悬浮固体、有机物、油脂等杂质；•操作便捷简单：工艺流程简单，设备使用方便；•能耗低：设备的动力消耗和氧气增供消耗都较低，能耗较小。
4.2 缺点平流式溶气气浮设备的缺点主要体现在以下几个方面：•占地面积较大：由于气浮池的面积需要较大，设备的占用面积相对较大；•维护和保养成本高：设备涉及到气泵、旋流器等多个部件，需要定期维护和保养，维修成本较高。
溶气气浮机作用
溶气气浮机作用
溶气气浮机是一种常用的水处理设备，主要用于污水处理厂中去除水中的悬浮物和油污。
其作用如下：
1. 气浮去除悬浮物：溶气气浮机通过将空气溶解在水中，然后在气浮槽中释放出来，形成大量的微小气泡。
这些微小气泡具有较大的比表面积，能够将悬浮物粒子附着在气泡表面上，形成浮球，从而使悬浮物与水分离。
2. 气浮去除油污：溶气气浮机在水中溶解气体之后，将气体释放到气浮槽中，产生大量的微小气泡。
这些气泡在水中浮升时，会与油污颗粒发生黏附，从而使油污颗粒沉浮分离，从而达到去除油污的作用。
3. 提高污水处理效果：溶气气浮机能够快速去除水中的悬浮物和油污，从而有效净化水质。
它可用于污水处理厂的预处理阶段，能够提高后续处理工艺（如生物处理、膜过滤等）的效果，减少设备的负荷，提高处理效率。
总之，溶气气浮机通过产生大量的微小气泡，在水中去除悬浮物和油污，从而提高水处理效果。
它被广泛应用于工业污水处理、市政污水处理、饮用水净化等领域。
流式溶气气浮机规格尺寸
流式溶气气浮机规格尺寸
流式溶气气浮机是一种广泛应用于水处理领域的设备，其规格尺寸对于设备的性能和应用效果具有重要影响。
一般来说，流式溶气气浮机的规格尺寸包括设备的长度、宽度和高度等方面。
在水处理过程中，流式溶气气浮机的长度和宽度决定了处理水量的大小，而高度则影响了设备内气泡的分布情况和气泡升降速度，进而影响了溶气效果和水质处理效果。
根据不同的应用需求，流式溶气气浮机的规格尺寸也有所区别。
一般来说，小型的流式溶气气浮机尺寸为1.5m×1.5m×3.0m，处理水量在5-20m/h左右；中型的流式溶气气浮机尺寸为2.0m×2.0m×4.0m，处理水量在20-50m/h左右；大型的流式溶气气浮机尺寸为3.0m ×3.0m×5.0m，处理水量在50-100m/h以上。
除了以上规格尺寸之外，实际应用中还可以根据具体需求进行定制，从而满足不同场景的水处理需求。
需要注意的是，在选择流式溶气气浮机时，除了规格尺寸之外，还需要考虑设备的溶气效率、气泡均匀性、运行稳定性等因素，从而选择出适合自身需求的设备。
- 1 -。

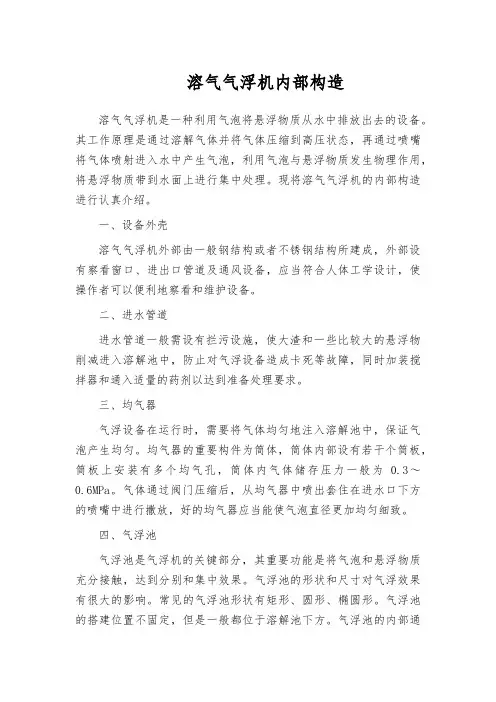

溶气气浮机内部构造
溶气气浮机内部构造溶气气浮机是一种利用气泡将悬浮物质从水中排放出去的设备。
其工作原理是通过溶解气体并将气体压缩到高压状态，再通过喷嘴将气体喷射进入水中产生气泡，利用气泡与悬浮物质发生物理作用，将悬浮物质带到水面上进行集中处理。
现将溶气气浮机的内部构造进行认真介绍。
一、设备外壳溶气气浮机外部由一般钢结构或者不锈钢结构所建成，外部设有察看窗口、进出口管道及通风设备，应当符合人体工学设计，使操作者可以便利地察看和维护设备。
二、进水管道进水管道一般需设有拦污设施，使大渣和一些比较大的悬浮物削减进入溶解池中，防止对气浮设备造成卡死等故障，同时加装搅拌器和通入适量的药剂以达到准备处理要求。
三、均气器气浮设备在运行时，需要将气体均匀地注入溶解池中，保证气泡产生均匀。
均气器的重要构件为筒体，筒体内部设有若干个筒板，筒板上安装有多个均气孔，筒体内气体储存压力一般为0.3～0.6MPa。
气体通过阀门压缩后，从均气器中喷出套住在进水口下方的喷嘴中进行撒放，好的均气器应当能使气泡直径更加均匀细致。
四、气浮池气浮池是气浮机的关键部分，其重要功能是将气泡和悬浮物质充分接触，达到分别和集中效果。
气浮池的形状和尺寸对气浮效果有很大的影响。
常见的气浮池形状有矩形、圆形、椭圆形。
气浮池的搭建位置不固定，但是一般都位于溶解池下方。
气浮池的内部通常放置若干条横向排布的物质质量悬挂装置，可以实现有效的以及快速地区分悬浮物质。
五、水泵气浮泵是气浮机中带动水流的紧要部分，也是设备中的一大关键元件。
其工作原理是将悬浮物质和气泡流动到上方集中的水面，以便便于快速的将水处理成不同数字的水位，与设备外面的管道连接起来，进而把质量悬浮物质通过由向外部的水泵排出。
六、排污系统排污管道是气浮机的紧要部分，通常通过排污规模与排污口来反映。
排污管道的规模应当与设备的处理本领相匹配。
气浮机的排污口应当安装在机车本身的外部，便于操作并且保证设备运转的稳定性，并能够长期运输排放悬浮物质。
溶气气浮操作说明
溶气气浮操作说明一、概述溶气气浮是一种常用的水处理工艺，通过向水中通入气体，使气泡与悬浮物质发生相互作用，达到去除悬浮物质的目的。
本文档将详细介绍溶气气浮的操作步骤和注意事项。
二、设备准备1. 溶气气浮设备：包括溶气器、气浮池等。
确保设备完好并且处于正常工作状态。
2. 溶解气体：根据实际需要选择适当的溶解气体，常用的有空气、氧气等。
三、操作步骤1. 准备工作a. 检查设备是否正常，包括溶气器和气浮池。
b. 确认溶解气体的供应是否稳定，并检查气体压力是否正常。
c. 清理气浮池，确保其内部干净无杂质。
a. 打开溶气器，并根据需要调节气体流量。
注意不要超过设备的额定气体流量。
b. 气体通过管道进入气浮池。
确保气体分布均匀。
3. 气浮过程a. 将待处理水流注入气浮池中。
水流应均匀进入，并尽量避免剧烈搅动水面。
b. 气体通过溶气器产生的微小气泡上升到水面，与悬浮物质发生相互作用。
c. 气泡与悬浮物质结合形成浮渣，浮渣在水面上形成浮渣层。
d. 浮渣层通过污泥刮板或其他设备清理出池。
4. 控制参数调整a. 观察气浮过程中的水质变化和浮渣层的厚度，根据实际情况调整气体流量和水流速度，以达到最佳处理效果。
b. 监测溶解气体的供应情况，确保气体供应稳定。
a. 处理完毕后，先关闭水的进入口，然后逐步减小气体流量，最后关闭溶气器。
b. 清理气浮池及周围环境，确保设备干净整洁。
四、注意事项1. 操作人员应熟悉设备的使用说明，了解操作步骤和安全事项。
2. 气体流量应根据实际情况调整，不要超过设备的额定气体流量。
3. 操作过程中应注意水流的均匀性和水面的剧烈搅动，避免影响气泡和悬浮物质的相互作用。
4. 定期清理溶气器和气浮池，确保设备正常工作。
5. 在操作过程中，如发现设备故障或异常情况，应及时停止操作，并通知相关工作人员进行检修。
通过遵循以上操作步骤和注意事项，能够正确、安全地进行溶气气浮操作。
在实际应用中，操作人员还应根据水质和处理要求进行适当的调整和优化，以获得最佳的水处理效果。
污水处理-气浮机沉淀器设备解析
气浮机沉淀器设备解析平流式溶气气浮机结构特点平流式溶气气浮机主体为长方形钢制结构。
主要部件由溶气泵、空压机、溶气罐、长方形箱体、气浮系统、刮泥系统等组成。
1.溶气罐产生气泡细小，粒径为20-40Unb粘附絮凝物牢固，能够达到良好的气浮效果；2.絮凝剂使用量少，成本降低；3.操作规程易于掌握，水质水量易于控制，管理简单。
4.设有反冲洗系统，释放器不易堵塞。
5、克服传统气浮装置运行不稳定、气泡大及释放头堵塞等诸多问题。
6、由于气浮过程是一个好氧过程，使污泥产生的臭气问题得到了很好的解决。
优点溶气气浮机的几个优势，如下：(1)溶气气浮机长期稳定性能、易操作、易维护、低噪音；(2)溶气气浮机(溶气气浮设备)微气泡与悬浮颗粒的高效吸附，提高了SS的去除效果；(3)气浮机自动控制及简便的维护，使其成为真正的“傻瓜”式处理系统。
(4)溶气气浮机多相流泵可取代加压泵、空压机、大型溶气罐、射流器及释放头等；(5)溶气水溶解效率80-100%,比传统溶气气浮效率高3倍；(6)溶气气浮机可以边吸水边吸气、泵内加压混合、气液溶解效率高、微细气泡W20um;(7)多层排泥，确保出水效果；(8)低压运行，溶气效率高达99%,释气率高达99沆工作原理溶气罐产生溶气水，溶气水通过释放器减压释放到待处理的水中。
溶解在水中的空气从水中释放出来，形成20-40Unl的微小细泡，微气泡同污水中的悬浮物结合，使悬浮物比重小于水，并逐渐浮到水面形成浮渣。
水面上备有刮板系统，将浮渣刮入污泥池。
清水从下部经溢流槽进入清水池。
使用范围1.用于去除污水中固体悬浮物、油脂和各种胶状物，如：石化、煤矿、造纸、印染、屠宰、酿造等工业企业的污水处理；2.用于回收有用物质，如：造纸白水中细小纤维的收集。
安装步骤与维护安装步骤：溶气气浮机广泛应用于给排水及废水处理中，它可以有效地去除废水中难以沉淀的轻浮絮体。
它的安装步骤应该如下：(1)溶气气浮机的电器箱一般应放置在扶梯侧面，环境应干净、清洁。
溶气气浮机的操作及维护
溶气气浮机的操作及维护溶气气浮机是一种常用的水处理设备，用于去除水中的悬浮物、油脂和浮游生物等污染物。
以下是溶气气浮机的操作和维护措施的一般指南：操作措施：1. 启动和停止：依照设备操作手册的引导，正确启动和停止溶气气浮机。
确保设备的各个部分正常运行。
2. 调整气体和液体流量：依据实际处理情况，调整溶气气浮机中气体和液体的流量。
确保气体和液体的流量均匀、稳定。
3. 调整溶气量：依据水处理的需求，调整溶气气浮机中的溶气量。
溶气量的调整可以影响气泡的大小和数量，进而影响浮游物的去除效果。
4. 掌控污泥排放：定期检查溶气气浮机中的污泥聚积情况，并依据需要进行污泥的排放。
掌控污泥的排放量，保持设备的正常运行。
5. 监测水质：定期监测进入和出水口的水质，确保溶气气浮机的处理效果符合要求。
依据监测结果，调整操作参数，以实现理想的处理效果。
维护措施：1. 清洁设备：定期清洁溶气气浮机的各个部分，包含溶气器、底部沉淀池和浮游物收集器等。
清除污垢和沉积物，防止设备堵塞和运行不畅。
2. 检查气体供应系统：定期检查溶气气浮机的气体供应系统，包含气源管道、压缩空气系统和溶气器等。
确保气体供应正常，气泡均匀生成。
3. 检查液体供应系统：定期检查溶气气浮机的液体供应系统，包含进水管道、加药系统和混合器等。
确保液体供应正常，药剂充分混合。
4. 检修电气设备：定期检查溶气气浮机的电气设备，包含电机、掌控面板和传感器等。
确保电气设备的正常运行，及时修复或更换故障设备。
5. 定期维护：依照设备操作手册的要求，进行定期维护。
包含更换滤网、清洗喷嘴、校准传感器等。
确保设备的长期稳定运行。
以上是一般的操作和维护措施，具体的操作和维护要求可能因不同的溶气气浮机型号和制造商而有所差别。
因此，在使用溶气气浮机之前，建议参考设备的操作手册和维护手册，了解具体的操作和维护要求，并依照要求进行操作和维护。
溶气气浮机设备操作规程
溶气气浮机设备操作规程（一）、安装1、设备安装前，必须夯实地基。
并用混凝土砂浆垫高100～150mm。
也可架空安装，但基础必须能承担设备运行时的重量。
2、设备就位后需调整水平。
3、设备需设清洗用下水道，可挖明渠，也可直接采用管道接至调节池，以便冲洗气浮池的水排出去。
4、污水进口与反应池之间的联接管道，要求越短越好，以免絮凝体在管道中被破坏。
5、清水出口可接通下水道排放，如需进入下道处理工序，可直接与下道处理设备相接。
6、污泥出口可接至污泥槽或污泥处理设备。
7、电器箱一般应放置在扶梯侧面，环境应干净、清洁。
（二）、调试1、设备调试前，应做好以下准备工作：（1）要清洗水池内所有的赃物、杂物。
（2）对水泵及刮渣机等需要润滑部位进行加油润滑。
（3）接通电源，启动水泵，检查转向是否与箭头所标方向一致，发现异常情况应及时查清原因。
（4）按下刮沫机开关，刮除上层的浮渣。
2、试运行：（1）加水：使气浮机水位达到距刮渣隔板上沿约20～50mm，气浮池水位的高低，可用集水器调节。
（2）溶气系统运行：启动溶气泵，使溶气水通过释放器，释放至气浮池内，气浮池内出现大量的微细气泡，使清水变成乳白色，溶气系统即为正常，溶气压力越高，释放的溶气水泡密度越高。
溶气系统的气体由溶气泵提供。
（3）气浮运行：溶气系统运行正常后，将污水送至气浮混合池。
流量先小一些，正常后逐渐增至额定值。
（4）溶气水：溶气水用处理后的清水作回流水。
如废水中洗涤剂量大，泡沫多，影响气浮效果，可换用清水。
（5）浮渣积聚到一定厚度后，启动刮沫机。
（6）设备停机时，应先关闭污水控制阀，再关闭污水泵，将沫刮净，停刮沫机，关闭溶气出水进水控制阀，最后停清水泵。
（7）每次运行后都要进行排泥。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
杭州博尔环保科技有限公司1、摘要
溶气气浮机是气浮设备的一种，应用于污水处理中的固体和液体的分离或液体和液体的分离。
溶气气浮机对于污水中的小悬浮物、藻类、絮状物等有良好的处理并效果；溶气气浮机还可以应用于工业废水中有用物质（如造纸废水中的纸浆）的回收。
采用新型高效的溶气设备--微气泡发生器，代替传统的引气设备向水中溶气，并在气浮区域内安装若干斜管组，包括箱体、刮渣机、螺旋出料机共同组成一个完整气浮净水装置。
理论上讲，气浮的处理效果与停留时间是没有直接联系的，而只与气浮面积有关，如果将水深H的气浮区减少为水深H/10，那么气浮距离和停留时间都将缩小10倍，这就是著名的"浅池理论"。
气浮区加入斜管的目的是增大气浮面积，大大降低了雷诺系数，使气浮避免在紊流状态下进行，制造良好的层流状态，达到浅层气浮的效果。
同理，当悬浮物的密度大于1时，由于安装了斜管组，就会产生浅池沉淀的效果，从而使沉淀在紊流条件下进行。
粒径教大、比重教大的不易上浮的污染物质就会集中到集泥区里，达到净水的目的。
按水流方式可分为:平流式溶气气浮机、上流式溶气气浮机和综合式溶气气浮机。
杭州博尔环保科技有限公司
2、工艺流程及技术参数
溶气气浮又称加压溶气气浮，其除污原理是通过空气加压使更多空气溶于水中，再通过压力不聚降使水中析出大量微米级小气泡，在小气泡上浮过程中，它会吸附污水中的悬浮物及絮状物一起上浮，溶气气浮机就是通过这种原理来实现精洁水质的作用的。
经加药反应后的污水进入气浮的混合区，与释放后的溶气水混合接触，使絮凝体粘附在细微气泡上体，然后进入气浮区。
絮凝体在气浮力的作用下浮向水面形成浮渣，下层的清水经集水器流至清水池
杭州博尔环保科技有限公司后，一部分回流作溶气使用，剩余清水通过溢流口流出。
气浮池水面上的浮渣积聚到一定厚度以后，由刮沫机刮入气浮机污泥池后排出。
3、特点
（1）处理能力大。
效率高、占地少。
（2）工艺过程及设备构造简单，便于使用、维护。
（3）能消除污泥膨胀。
（4）气浮时向水中曝气，对去除水中的表面活性剂及臭味具有明显的效果，同时由于曝气增加了水中的溶解氧，为后续处理提供了有利条件。
（5）对低温，低浊，含藻类多的水源，采用气浮法可取得很好的效果。
杭州博尔环保科技有限公司4、使用范围
（1）电镀废水：含多种金属离子的混合废水，如Cr6+、Fe3+、Cu2+、Zn2+。
经该设备处理后，去除率在90%以上，可达到排放标准，但总含量不超过50mg/L。
（2）造纸白水：COD去除80%，处理后的水可循环使用。
纸浆纤维可回收利用，回收率达90%。
（3）印染、漂白、毛纺废水：COD去除55~70%，BOD去除50%，色度去除70~90%。
（4）制革废水：去除大量有机物，COD去除60~70%，悬浮固体去除80~90%。
（5）屠宰废水：去除大量有机物，COD去除65~80%，悬浮固体去除80~90%。
（6）化工废水：颜料油漆COD去除60~70%，橡胶废水COD去除70~80%。
（7）沐浴废水：NTU稳定在10度以下，水中的细菌有较大幅度的下降。
（8）炼油废水：乳化油、植物油可降至10mg/L以下，出水达到澄清程度。
（9）食品加工、生活饮用的NTU可降至5度以下，同时对色度耗氧量的降低有良好效果。
杭州博尔环保科技有限公司
杭州博尔环保科技有限公司
5、保养要求
溶气气浮适用于处理低浊度、高色度、高有机物含量、低含油量、低表面活性物质含量或具有富藻的水。
相对于其它的气浮方式，它具有水力负荷高，池体紧凑等优点。
但是它的工艺复杂，电能消耗较大，空压机的噪音大等缺点也限制着它的应用。
尤其在冬季，温度低，气浮机容易出现故障。
（1）每天上班时检查溶气气浮机进污水泵和回流泵是否结冰，包括水泵的润滑加油，填料的松紧，底阀的密封比空压机的加注机油等。
（2）检查空压机空气滤水伐有无上冻，以判断空压机正常运转，有无杂声及发热现象。
（3）检查刮渣机的传动部分及刮板，在寒冷状态下是否变硬折断，以免影响使用。
（4）注意混凝剂搅拌储存罐避免结冰，并经常做小样试验。
（5）对各设备阀门管路进行检查以免阀门管路有堵赛、并按要求分别置于"开"或"关"的位置。
（6）停机时必须将水放干净，以免结冰堵塞。
杭州博尔环保科技有限公司近年来，我公司在市面上各种设备材料的基础上进行了升级改造，现我司生产的溶气气浮设备相较于市场同类产品价格更低，质量更好!
可根据客户需求定制非标产品。
更多详情请拨打联系电话或登录杭州博尔环保科技有限公司官网/咨询。
