3-聚羧酸减水剂知识及专业技术培训
40 ℃
624%
60 ℃
3、含泥量的影响
泥的来源和种类 骨料中的含泥主要来源于河底的泥土（天然砂）、开采时混入的泥 （粗骨料、人工砂） 泥——粘土矿物，主要成分高岭土、蒙脱土、伊利土，硅氧四面体和 铝氧八面体的层状硅酸盐矿物，蒙脱石带有多余的负电荷，具有很强 的吸水性、膨胀性； （1）混凝土工作性能——拌合水少（粘土吸收水） 粘稠、流动性差（吸水膨胀） 体积稳定性差、易开裂（粘土不水化） 含 （2）减水剂——减水剂掺量增加（竞争吸附） 泥 混凝土保持性能降低 的 （3）混凝土强度——抗折降低 影 响 抗压，≤1.5%影响不大，＞1.5%降低明显 （4）混凝土耐久性——抗渗降低、收缩值大 抗压，≤1.5%影响不大，＞1.5%降低明显
聚羧酸减水剂知识介绍及使用技术培训
内
容
提
要
1
聚羧酸减水剂的知识及产品介绍
2
聚羧酸减水剂的使用技术
3
使用中遇到的问题的原因及解决方案
1 外加剂的介绍
• 萘磺酸盐系高效减水剂（1965，Chemi Kao, Japan) • 磺化三聚氰胺系高效减水剂(1968, SKW, Germany) • 以蒽油为原料的聚次甲基蒽磺酸盐高效减水剂 • 脂肪族系高效减水剂(1998, China) • 氨基磺酸盐系高效减水剂(1998, China) • 改性木质素磺酸盐高效减水剂 • 聚羧酸系高性能减水剂(1986)
经济性
每方混凝土原材料成本/元 强度 C25 C30 C35 水泥价格350元· 吨-1 PC 169.9 178.9 188.2 NSF 167.6 176.1 189.6 LS 176.5 186.8 水泥价格300元· 吨-1 PC 165.0 173.3 182.0 NSF 162.7 170.6 183.1 LS 169.8 179.1 水泥价格250元· 吨-1 PC 160.0 167.8 175.9 NSF 157.7 165.0 176.7 LS 163.0 171.5
2.4 外加剂的选择
外加剂品种多， 性能多样化
混凝土外加剂作用原理
吸附-分散 静电斥力 空间位阻 润湿润滑
外加剂的选择
设计、施工要求
混凝土的强度 混凝土的耐久性
C20--C100 高盐碱潮湿----干燥
新拌混凝土的工作性能 水泥、砂、石
干硬性--泵送--自密实
混凝土外加剂应根据使用的主要目的进行选用，即改善 混凝土哪一种性能进行选择，各性能改善与外加剂的选择 如表2.2所示，仅供参考。
PC
空间位阻
静电斥力
- - - + + -++ +-+ + + --
- - - - -- -- + + - - + - + -+ - - - - + + - - + - - - ---
FDN
静电斥力
- - - - -- -- + + - - + - + -+ - - - - + + - - + - - - ---
1.2 成熟产品
1、JHJS-1高减水型聚羧酸减水剂的工业化生 产 产品性能： 1）高减水率，减水率可达40%以上； 3）常温合成，环保节能； 2）混凝土和易性好； 4）混凝土增强效果明显。
2、JHJS-2普通型聚羧酸减水剂的工业化生产
产品性能： 1）适中的减水率，减水率可达35%以上；
2）改善混凝土的工作状态，降低了减水剂的掺量敏感性； 3）有助于提高混凝土的操作状态。
工艺
外界环境
减水剂 原材料
工作性
复配
措施
力学性能
耐久性 经济性
快速，易实现， 效果明显
混凝土 配合比
混凝土 原材料
2.2 原材料
1、水泥的影响最大，其中主要因素有：水泥的矿物组成、水 泥细度、水泥颗粒级配、掺合料种类及掺量、水泥陈放时间、 水泥中石膏形态和掺量、水泥碱含量、水泥助磨剂都对混凝 土外加剂与水泥的适应性产生较大的影响。 2、温度、湿度 温度升高会使混凝土坍落度损失增大，这是水泥水化过程 加快的结果。因此高温季节施工的混凝土尤其要控制坍落 度的损失。天气干燥，水分容易蒸发，也促使坍落度损失。 水化速率的数据：硅酸盐水泥常温水化时的激活能E值约 在30-40kJ/mol。 20 ℃ 水化速率k
续表
项目 减水剂复配及用量 早强型高性能减水剂或高减水率减水 剂，保坍剂，0.2‰-1.0‰消泡剂 混合材 火山灰、煤矸石适应性差 早强型高性能减水剂或高减水率减水 剂，保坍剂（↑），0.2‰-1.0‰消泡剂 水泥 提高减水剂的掺量 特性 陈放时间短，正电性强，对 早强型高性能减水剂或高减水率减水 外加剂吸附量大，使减水率 剂，保坍剂（↑），0.2‰-1.0‰消泡剂 水泥陈 低、损失快 提高减水剂的掺量 放时间 陈放时间长，正电性降低 早强型高性能减水剂或高减水率减水 剂，保坍剂，0.2‰-1.0‰消泡剂 水泥中 阻止C3A水化，减弱对减水剂 早强型高性能减水剂或高减水率减水 剂，保坍剂（↓），0.2‰-1.0‰消泡剂 石膏 的吸附 聚羧酸减水剂 水泥助 三乙醇胺类 磨剂 有机改性和高分子合成类 聚羧酸减水剂 因素 因素分析 矿渣粉、粉煤灰适应性好
其它针对性的减水剂产品，如长时间保坍型减水剂等。
2、减水剂的使用技术
2.1 外加剂与混凝土的适应性问题
不适应主要表现在以下三个方面： • 新拌混凝土的和易性（流动性、保水性、粘聚性）差， 不能满足工作要求。
• 坍落度经时损失大。 • 混凝土出现速凝、假凝或过度缓凝。
综合考虑寻求最佳的解决方案
相对成熟，突 破时间长 合成
表2.2 混凝土性能与外加剂的选用
外加剂品种
混 凝 土 种 类
使用 目的
改善 新拌 混凝 土性 能
降低单位水用量 降低单位水泥用量 提高工作性 提高粘性 引气 降低坍落度损失 改善泵送性 改善加工性能
缓 高 高凝普早 引 缓 性 效高通强早气引凝缓防膨泵防絮速 能 减效减减强减气减凝水胀送冻凝凝 减 水减水水剂水剂水剂剂剂剂剂剂剂 水 剂水剂剂 剂 剂 剂 剂 √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √
②有显著的空间位阻效应，③较强的分子极性，可溶于水。（相对困 难，并且不可能解决所有的含泥问题）
2.3 水泥与温度对外加剂的调整
根据管桩的生产需要和生产工艺，在对外加剂的选择 时，尽量少用缓凝剂和引气型减水剂，凡是能提高混凝土 初期结构强度的外加剂（具备促进水泥水化，含气量低， 减水率大等特点）都较适应蒸养混凝土。
C40 C45 C50
199.2 207.0 212.3
204.3
192.3 199.6 2096.9
189.3
强度 C80（开模）
PC价格 2800
单方成本
NSF
单方成本 15.6（0.65%）
差价 7.6
8.0（0.14%） 2200
结果：混凝土标号越高，用PC可节省的成本越高。
续表
外加剂品种 缓 高 高凝普早 引 缓 性 使用 效高通强早气引凝缓防膨泵防絮速 能 目的 减效减减强减气减凝水胀送冻凝凝 减 水减水水剂水剂水剂剂剂剂剂剂剂 水 剂水剂剂 剂 剂 剂 剂 延长凝结时间 √ √ √ √ 缩短凝结时间 √ √ √ 改善 减少泌水 √ √ √ √ √ 硬化 防冻 √ 中混 降低早期水化热 √ √ √ √ 凝土 减少早期龟裂 √ √ √ √ √ √ √ 性能 改善加工性 √ √ √ √ √ √ 提高早期强度 √ √ √ √ √ 混 凝 土 种 类
解决含泥量的主要措施：
（1）加强砂石原材料的质量控制； （2）采用对泥含量不敏感的减水剂；
提高掺量（牺牲一部分减水剂）避免对和易性的不良影响——对
含泥不敏感的减水剂； （3）抗泥添加剂；一种和聚羧酸竞争吸附的小分子外加剂、阳离子 型小分子表面活性剂。 （4）合成一款抗粘土型减水剂；需实现①单体对粘土无吸附作用，
1.1 分子结构与作用机理
CH3
CH3
聚羧酸减水剂的结构
CH2 - C - CH2 - C
COO-Na+ COO(CH2CH2O)nCH3
m
-
-
-
-
主链
-
-
-
侧链
萘系是直线结构
聚羧酸是梳状结构
各种功能都由主链，侧链的 长度，密度、官能团决定。
聚羧酸系减水剂与萘系作用机理比较
- -- + + -++ +-+ + + - -- -
近些年，尤其在PHC管桩免压蒸工艺、PHC管桩泵送施工工艺、
C120超高强管桩生产以及盾构用管片的免蒸养工艺，聚羧酸减水剂 发挥着更加重要的作用。
减水剂对混凝土性能的作用机理
减水剂的功能： 1、在不减少水泥、用水量的情况下，改善新拌混凝土的工作度，提
高混凝土的流动性； 2、在保持一定工作度下，减少水泥、用水量、提高混凝土的强度； 3、在保持一定强度情况下，减少单位体积混凝土的水泥用量，节约 水泥； 4、改善混凝土拌合物的可泵性以及混凝土的其它物理力学性能。
1.2 成熟产品
5、JHZN增粘保水剂的中试生产 产品性能： 1）增加混凝土粘聚性，保水性； 2）改善混凝土的包裹性，减小减水剂的掺量敏感性； 3）推荐使用量为减水剂的3-6%；
1.3 正在开展项目
6、早强型聚羧酸减水剂
优点：C50混凝土在标准养护条件下， （1）9h强度与标准型聚羧酸减水剂所拌制混凝土相比，提高 80%； （2）混凝土终凝时间缩短1h以上； （3）在掺量为水泥用量的0.15%～0.4%，减水率＞25%。 7、低敏感性减水剂 优点：针对材料敏感，易泌水，可极大减少泌水率。
PCA-3 聚羧酸高性能减水剂(减水型)
根据产品的性能和用户的要求，符合国家、行业 及企业标准。
技术指标
检验项目 外观
固含量 密度 PH值
硫酸钠量 氯离子含量
减水率
单位
% g/cm3
-% % %
检验结果 淡黄色液体 39.5-40.5 1.08-1.10
5-7 0-0.2 0-0.01 25-45
专注 卓越 服务 ห้องสมุดไป่ตู้享
PCA-3
减水型聚羧酸高性能减水剂
专注 卓越 服务 分享
PCA-3
减水型聚羧酸高性能减水剂
产品概述 PCA-3聚羧酸高性能减水剂（减水型）是通过合理
的分子结构设计，将醚类大单体与含有羧基的不饱和 单体接枝共聚，得到的具有梳型结构的高分子聚合物。 本产品与传统的减水剂相比具有减水率更高、掺量更 低、与水泥适应性好，坍落度损失小等优点，能显著 改善混凝土各项性能指标和耐久性等性能。 本产品主要执行GB8076《混凝土外加剂》，GB50119 《混凝土外加剂应用技术规范》标准。各项性能指标均 达到或者超过上述标准中高性能减水剂的要求。 技术指标
海南太和科技有限公司 HAINAN TAIHOO TECHNOLGY CO.,LTD. 地址：海南省澄迈县老城经济开发区南二环路4.69公里处北侧
电话（传真）：0898-67488685 邮编：571924
应用范围 适用于各类泵送混凝土、大体积混凝土、高架、
高速公路、桥梁、水工混凝土、清水混凝土等。可用 于外加剂厂复配聚羧酸减水剂使用。 使用方法
推荐掺量为胶凝材料总重量的0.2-0.8%，具体 掺量因实地材料情况及要求不同而不同。
产品计量后掺入混凝土搅拌机中使用。 建议首次使用前进行相关的适应性试验。
聚羧酸系高效减水剂知识简介
聚羧酸系高效减水剂知识简介一、混凝土外加剂的发展现状减水剂是一种重要的混凝土外加剂，是新型建材支柱产业的重要产品之一。
高效减水剂不但大大提高了高强混凝土的力学性能，而且提供了简便易行的施工工艺。
目前我国广泛使用的高效减水剂主要是萘系产品。
萘系高效减水剂对我国混凝土(砼)技术和砼施工技术的进步，对提高建筑物的质量和使用寿命、降低能耗、节省水泥及减少环境污染等方面都起着重要的作用。
由于萘系高效减水剂的应用而出现的高强砼、大流动性砼是砼发展史上继钢筋砼、预应力砼后的第三次重大革命。
可以说减水剂的技术及其应用代表着一个国家建筑材料和施工技术的水平。
但是萘系减水剂在近几十年的发展中也暴露了一些自身难以克服的问题。
例如，用它配制的砼坍落度损失影响十分明显，不可能有更高的减水率，其生产的主要原料——萘是炼焦工业的副产品，来源受钢铁工业的制约，等等。
为此，国外积极研究和开发非萘系高效减水剂，以丰富的石油化工产品为原料，以极高的减水串、极小的坍落度损失使萘系减水剂黯然失色，从而开创出减水剂技术和砼施工技术的新局面。
我国聚羧酸系减水剂发展起步较晚，其用量只占减水剂总用量的2%左右，但其在国内重特大工程中的应用正逐渐增多。
国外不少大的化学建材公司，如德固赛集团、格雷斯建材公司、马贝集团、西卡公司、富斯乐公司和花王公司等，纷纷将自己生产的聚羧酸系减水剂产品通过进口方式引进中国市场，对推动聚羧酸系减水剂在工程中的应用起到了非常重要的作用。
值得一提的是，国内少数厂家也开始生产、销售聚羧酸系减水剂产品。
目前，我国正在制定聚羧酸系高性能减水剂的标准，相信会促进我国聚羧酸系减水剂工业的快速、健康发展。
二、聚羧酸系高效减水剂的研究进展自20世纪90年代以来，聚羧酸已发展成为一种高效减水剂的新品种。
它具有强度高和耐热性、耐久性、耐候性好等优异性能。
其特点是在高温下坍落度损失小，具有良好的流动性，在较低的温度下不需大幅度增加减水剂的加入量。
聚羧酸系减水剂的技术要求
聚羧酸系减水剂的技术要求聚羧酸系减水剂是一种广泛应用于混凝土工程中的化学添加剂。
它具有优异的减水效果和改善混凝土性能的特点，能够显著提高混凝土的流动性和可泵性，降低水灰比，提高混凝土的强度和耐久性。
聚羧酸系减水剂的技术要求主要包括以下几个方面：1. 减水效果稳定可靠：聚羧酸系减水剂应具有稳定的减水效果，能够在不同温度、湿度和混凝土配合比条件下保持一致的减水效果。
在实际施工中，减水剂的减水率应在一定的范围内，以满足混凝土的工作性能要求。
2. 兼容性好：聚羧酸系减水剂应与其他混凝土添加剂（如粉煤灰、矿渣粉等）具有良好的兼容性，不会产生不良的化学反应或影响混凝土的性能。
3. 不影响混凝土的强度和耐久性：聚羧酸系减水剂应能够在不影响混凝土强度和耐久性的前提下实现减水效果。
减水剂的添加应不影响混凝土的抗压强度、抗折强度和耐久性等重要性能指标。
4. 环境友好：聚羧酸系减水剂应符合环境保护要求，不含有害物质，不会对环境和人体健康造成危害。
5. 施工性好：聚羧酸系减水剂应具有良好的分散性和可控性，易于与混凝土均匀混合，能够在混凝土中迅速分散并发挥作用。
此外，减水剂的掺入量应易于调节和控制。
6. 经济合理：聚羧酸系减水剂的使用成本应合理，能够在保证混凝土质量的前提下实现经济效益。
为了满足上述技术要求，生产和应用聚羧酸系减水剂需要进行严格的质量控制和技术评价。
首先，需要对原材料进行选择和检测，确保减水剂的质量稳定可靠。
其次，在生产过程中需要控制好各项工艺参数，确保减水剂的性能指标符合要求。
同时，需要通过实验室试验和现场试验对减水剂进行评价，验证其性能和适用性。
在实际应用中，需要根据不同的混凝土配合比和工程要求选择合适的聚羧酸系减水剂，并按照生产厂家提供的使用说明进行正确的配比和混凝土搅拌施工。
应严格控制减水剂的掺入量，避免过量使用或与其他添加剂过度混合，以免影响混凝土的性能。
聚羧酸系减水剂作为一种重要的混凝土添加剂，在工程实践中发挥着重要的作用。
聚羧酸减水剂粉剂使用方法
聚羧酸减水剂粉剂使用方法
聚羧酸减水剂粉剂是一种常用的混凝土外加剂，它能够显著降低混凝土的水灰比，提高混凝土的流动性和可泵性。
使用聚羧酸减水剂粉剂可以帮助混凝土制品的施工更加顺利，提高混凝土的性能。
使用聚羧酸减水剂粉剂的方法如下：
1. 粉剂的配比：根据混凝土的设计配合比确定聚羧酸减水剂粉剂的用量。
通常情况下，聚羧酸减水剂粉剂的用量为混凝土总重量的0.1%-0.3%。
需要注意的是，使用过多的减水剂会导致混凝土的强度下降，所以要根据具体情况适量调整剂量。
2. 粉剂的加入：将聚羧酸减水剂粉剂均匀地撒在混凝土的表面上。
注意要避免直接将粉剂投放到水中，以免形成团块。
在撒粉剂的同时，可以使用搅拌机或者人工搅拌工具进行充分的搅拌，使粉剂均匀地分散在混凝土中。
3. 搅拌的时间：在加入聚羧酸减水剂粉剂后，需要进行充分的搅拌，使其与混凝土充分混合。
搅拌的时间一般为3-5分钟，具体时间可以根据混凝土的施工情况进行调整。
4. 混凝土的施工：在混凝土搅拌完成后，即可进行施工。
由于聚羧酸减水剂粉剂的作用，混凝土的流动性和可泵性会得到显著提高，可以更加轻松地进行浇筑和模压等工作。
需要注意的是，聚羧酸减水剂粉剂应存放在干燥通风的地方，避免潮湿和阳光直射。
另外，在使用过程中要严格按照使用说明进行操作，避免过量使用或者与其他外加剂混合使用，以免影响混凝土的性能和施工效果。
总之，聚羧酸减水剂粉剂使用方法简单，但在使用过程中应注意合理配比和充分搅拌，以确保混凝土的性能和施工质量。

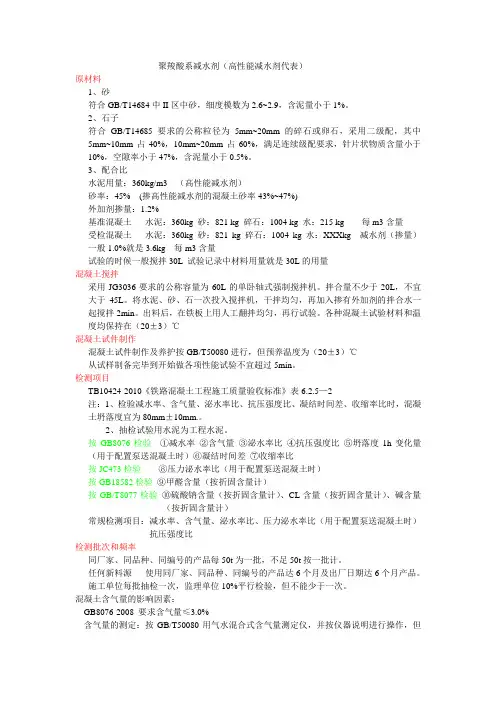

聚羧酸系减水剂的相关知识
聚羧酸系减水剂（高性能减水剂代表）原材料1、砂符合GB/T14684中II区中砂，细度模数为2.6~2.9，含泥量小于1%。
2、石子符合GB/T14685要求的公称粒径为5mm~20mm的碎石或卵石，采用二级配，其中5mm~10mm占40%，10mm~20mm占60%，满足连续级配要求，针片状物质含量小于10%，空隙率小于47%，含泥量小于0.5%。
3、配合比水泥用量：360kg/m3 （高性能减水剂）砂率：45% (掺高性能减水剂的混凝土砂率43%~47%)外加剂掺量：1.2%基准混凝土水泥：360kg 砂：821 kg 碎石：1004 kg 水：215 kg 每m3含量受检混凝土水泥：360kg 砂：821 kg 碎石：1004 kg 水：XXXkg 减水剂（掺量）一般1.0%就是3.6kg 每m3含量试验的时候一般搅拌30L 试验记录中材料用量就是30L的用量混凝土搅拌采用JG3036要求的公称容量为60L的单卧轴式强制搅拌机。
拌合量不少于20L，不宜大于45L。
将水泥、砂、石一次投入搅拌机，干拌均匀，再加入掺有外加剂的拌合水一起搅拌2min。
出料后，在铁板上用人工翻拌均匀，再行试验。
各种混凝土试验材料和温度均保持在（20±3）℃混凝土试件制作混凝土试件制作及养护按GB/T50080进行，但预养温度为（20±3）℃从试样制备完毕到开始做各项性能试验不宜超过5min。
检测项目TB10424-2010《铁路混凝土工程施工质量验收标准》表6.2.5—2注：1、检验减水率、含气量、泌水率比、抗压强度比、凝结时间差、收缩率比时，混凝土坍落度宜为80mm±10mm.。
2、抽检试验用水泥为工程水泥。
按GB8076检验①减水率②含气量③泌水率比④抗压强度比⑤坍落度1h变化量（用于配置泵送混凝土时）⑥凝结时间差⑦收缩率比按JC473检验⑧压力泌水率比（用于配置泵送混凝土时）按GB18582检验⑨甲醛含量（按折固含量计）按GB/T8077检验⑩硫酸钠含量（按折固含量计）、CL-含量（按折固含量计）、碱含量（按折固含量计）常规检测项目：减水率、含气量、泌水率比、压力泌水率比（用于配置泵送混凝土时）抗压强度比检测批次和频率同厂家、同品种、同编号的产品每50t为一批，不足50t按一批计。
聚羧酸减水剂母液(高减水型)产品特点、使用方法及注意事项
聚羧酸减水剂母液(高减水型)产品特点、使用方法及注意事项聚羧酸减水剂高减水型采用聚氧乙烯醚大单体、不饱和酸和磺酸基单体经自由基聚合而成的新一代聚羧酸系高性能减水剂。
产品具有极高的减水率和低的坍落度损失性能，可保证配制混凝土所需的高减水率，可广泛应用于泵送混凝土、超流态自密实以及高强高性能混凝土和商品混凝土。
产品具有梳形结构，分子中采用具有更长长度是聚氧乙烯基长链和高密度磺酸基团，使得具有更大的空间位阻作用和静电斥力作用，为水泥提供了更大的分散性和更高的减水率。
一、产品特点极高的减水率产品具有极大的分散性和极高的减水率（减水率可达40%以上），为配制高等级混凝土提供了保证。
优异的工作性：新拌混凝土高流动性，容易浇筑和密实，能有效的降低混凝土粘度，粘聚性好，含气量适中，适于泵送；混凝土硬化和耐久性能好，混凝土各龄期强度高，体积稳定性好，抗渗、抗冻融、抗腐蚀和抗碳化性能突出；适应性广对硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐、粉煤灰水泥、火山灰水泥和各种掺合料均具有广泛的适应性。
绿色、环保，所用原料无毒无害，生产过程中无三废产生。
二、技术指标表1 减水剂匀质性指标检验项目质量指标检验结果外观 /浅棕黄色透明液体密度 g/cm31.020-1.050pH /6~8固含量 /40±1碱含量（Na2O+0.658K2O %）≤10.0 2.1氯离子含量（%）≤0.200 0.018硫酸钠含量（%）≤10.00 1.20水泥净浆流动度mm ≥270 300表2 混凝土物理力学性能检验项目质量指标检验结果减水率（%）≥25 35常压泌水率比（%）≤20 0压力泌水率比（%）≤90 35含气量（%）≤5.0 3.5坍落度保留值mm 30min ≥180 22060min ≥150 180抗压强度比（%） 3d ≥170 1957d ≥150 18028d ≥135 155对钢筋锈蚀作用无锈蚀无锈蚀收缩率比（%）≤135 103三、应用范围1、适用于配制早强型混凝土、缓凝型混凝土、预制混凝土、现浇混凝土、大流态混凝土、自密实混凝土、大体积混凝土、高性能混凝土和清水混凝土，各种工业及民用建筑中的预拌和现浇混凝土。
聚羧酸减水剂
谢谢观看
应用范围
应用范围
适用于高速铁路、客运专线、工业与民用建筑、道路、桥梁、港口码头、机场等工程建设的预制和现浇混凝 土、钢筋混凝土及预应力混凝土。
特别适用于配制混凝土施工时间长，对混凝土坍落度保持要求高的工程，如核电工程。
使用方法
使用方法
掺量范围：一般情况下，折算20%含固量时掺量为胶凝材料重量的0.5～1.5%，推荐掺量为1.0%。
合成方法
合成方法
对于聚羧酸减水剂的合成，分子结构的设计是至关重要的，其中包括分子中主链基团、侧链密度以及侧链长 度等。合成方法主要包括原位聚合接枝法、先聚合后功能化法和单体直接共聚法。
1、原位聚合接枝法
以聚醚作为不饱和单体聚合反应的介质，使主链聚合以及侧链的引入同时进行，工艺简单，而且所合成的减 水剂分子质量能得到一定的控制，但这种方法涉及的酯化反应为可逆反应，在水溶液中进行导致接枝率比较低， 已经逐渐被淘汰E14]。
优劣特点
优劣特点
在很多混凝土工程中，萘系等传统高效混凝土由于技术性能的局限性，越来越不能满足工程需要。在国内外 备受的新一代减水剂，聚羧酸系高性能减水剂，由于真正做到了依据分散水泥作用机理设计有效的分子结构，具 有超分散型，能防止混凝土坍落度损失而不引起明显缓凝，低掺量下发挥较高的塑化效果，流动性保持性好、水 泥适应广分子构造上自由度大、合成技术多、高性能化的余地很大，对混凝土增强效果显著，能降低混凝土收缩， 有害物质含量极低等技术性能特点，赋予了混凝土出色的施工和易性、良好的强度发展、优良的耐久性、聚羧酸 系高性能减水剂具有良好的综合技术性能优势及环保特点，符合现代化混凝土工程的需要。因此，聚羧酸系高性 能减水剂正逐渐成为配制高性能混凝土的首选外加剂。据报道，日本聚羧酸外加剂使用量已占所有高性能外加剂 产品总量的80%以上，北美和欧洲也占了50%以上。在我国，聚羧酸系减水剂已成功应用仅在三峡大坝、苏通大桥、 田湾核电站、京沪高铁等国家大型水利、桥梁、核电、铁路工程，并取得了显著的成果。
聚羧酸盐高性能减水剂使用的注意事项
2、使用萘系减水剂的混凝土和使用聚羧酸盐高性能减水剂的混凝土同时施工到一个混凝土结构上没有问题，不影响混凝土结构。泵送时前后两车混凝土分别为两种不同减水剂生产的现象应尽量避免，如特殊情况出现这种现象时，一般不会影响到混凝土的性能，但在泵送时需将泵送斗中前一车混凝土尽量打完后再放入下一车混凝土；
四。目前要应用聚羧酸盐高性能减水剂，该减水剂是最新发展的一类减水剂产品，具有自身的特点，因此就聚羧酸盐高性能减水剂的常识和使用注意事项说明如下：
聚羧酸盐高性能减水剂颜色浅，无气味，减水率高，掺量小，含碱量低，配置的混凝土收缩小，强度好，是一种环保高效的混凝土减水剂。
聚羧酸盐高性能减水剂使用的注意事项：
1、不得与其他外加剂混合使用，特别是不得与萘系减水剂混合使用，否则会严重影响聚羧酸盐高性能减水剂的效能。因此如外加剂的储罐先装过萘系减水剂，必须清洗干净后再装聚羧酸盐高性能减水剂；如搅拌机先生产了一盘使用萘系减水剂的混凝土，要生产使用聚羧酸盐高性能减水剂的混凝土，必须先清洗搅拌机然后再生产；搅拌车如果先装了一车使用萘系减水剂的混凝土，要再装使用聚羧酸盐高性能减水剂生产的混凝土前，必须将搅拌罐清洗干净，水放干净后才能装货；混凝土在工地上坍落度不符合要求需加入减水剂时，用萘系减水剂生产的混凝土也绝不能加入聚羧酸盐高性能减水剂。同样如使用聚羧酸盐高性能减水剂生产混凝土后也必须清洗才能生产使用萘系减水剂的混凝土。
一用聚羧酸外加剂混凝土凝结时间变短了是怎么回事？
聚羧酸外加剂超敏感的，见不得灰，对骨料要求很高，要不土灰干的很快，而且加水也没有用。可能你们的石不太好。一般萘系减水剂用的多些。
二。使用聚羧酸外加剂混凝土坍落度损失过快的原因？
1，外加剂缓凝成分不够
2，水泥C3A含量过高，水墨粉磨时石膏脱水，造成水泥凝结时间本身很快
聚羧酸系高性能减水剂
3.2、钙离子的影响
1 g / L Ca2 + PC溶液在pH值为12.6， 结果本实验测定的阴离子电荷密度显着 减少（图4）。这种混凝土类型的PC中因 其优异的坍落度保持性能。由于羧酸基 团之间的强相互作用的效果钙离子。
3.3、水泥孔隙的影响
在水泥孔隙中PC的阴离子的电荷密度甚至 是更多的减少。再次，PC影响最高侧链密 度。显然，这影响钙络合和离子缩合。反 离子凝结在聚电解质是众所周知的具有高 离子强度的液体发挥了重大作用，如水泥 孔隙溶液。这种方式，反离子可以减少并 解决了PC和粘合剂表面之间的静电引力， 因此其吸附的影响行为。聚乙烯氧化物通 过醚氧自由电子与Ca2 +在羧酸基团的缺失。 因此，阴离子电荷的聚羧酸系可以进一步 降低
本研究中使用的方法是用滴定实验测 定聚合物电解质高效减水剂阴离子的 电荷密度 。这方法是基于流动电流 的测量通过吸附在聚合物表面分子产 生的移动电荷。第一、通过加入一个 带相反电荷的聚电解质。第二、聚电 解质复合物中和形成的电荷。
3、实验测定聚羧酸PC样品特定的阴 离子的电荷密度各种条件影响
3.1、pH值对PC的阴离子的影响
实验研究聚羧酸 系高性能减水剂 的阴离子电荷密 度在水泥孔隙里 的影响
目录
摘要
1. 引言 2、材料与方法 3、实验测定聚羧酸PC样品特定的阴离子
的电荷密度各种条件
4、结论
摘要
聚羧酸系减 水剂具体的 阴离子电荷 密度可以与 一个阳离子 的聚电解质 通过滴定法 实验确定 在这项研究中，测量多数聚羧 酸盐阴离子的电荷密度以甲基 丙烯酸甲酯化学成分为依据， 在水溶液里pH分别为7和12.6。 而阴离子电荷减少的变化，取 决于的聚羧酸盐结构。聚合物 分子链之间产生物理的空间阻 碍作用，防止水泥颗粒的凝聚。
聚羧酸高性能减水剂新标准和相关知识
剂
木质 素
磺酸 盐
引气 剂
膨胀 剂
速凝 剂
葡萄糖 酸 盐
产 197.4 量2
4.6 3
1.64
9.94
11.56
0.41 3
41.43
17.51
0.34
100
35.4 1
4.5
注：1.表中高性能减水剂按照20%液体计算，其余外加剂均已折成固体。2.不包括各类复合外加剂
250
各种减水剂产量
200
产量（万吨）
150
产量 100
50
0
萘系
蒽系 洗油氨系基磺酸盐 脂肪族 密高胺性系能减木水质剂素磺酸盐 引气剂 膨胀剂 速凝葡剂萄糖酸盐
我国聚羧酸系减水剂年用量的统计
年用量（万t/a)
45
41.3
40
35
30
25
20 15
15
10
5
5 0.2 0.3 0.4 1.5
2
0
2000年 2001年 2002年 2003年 2004年 2005年 2006年 2007年
1170
152
20.0 19.5
2.2 52.4 70.3 77.6 80.7 7.5 45.9 60.0 65.7 70.2
PCA+引气剂
21.5 7.8 50.3 64.5 72.9 75.6
电通量/C
1800 1500 1200
900 600 300
0
1453
660 416
FDN
1333 560 380
28d样品的孔径分布图
浆体
最可几孔径
纯水泥（Ref）
58nm
掺萘系减水剂（FDN） 40nm
