低压开关柜检修作业指导书
开关柜检修作业指导书
l)柜体内设备与外界环境密封可靠，密封材料应使用防火、防水材料进行封堵，且封堵严密。
m)电气联锁装置、机械联锁装置及其之间的联锁功能动作准确可靠。
n)断路器手动、电动分合闸正常，机械特性试验合格。
o)测试开关柜整体回路电阻三相平衡。
a)断开与开关柜相关的各类电源并确认无电压。
b)工作前，操动机构应充分释放所储能量。
b)新绝缘件的基础安装尺寸与旧基础安装尺寸相符。c)触头盒、穿柜套管的等电位线连接良好，触头盒固定牢固可靠，触头盒内一次导体应进行倒角
处理；35kV穿柜套管、触头盒应带有内外屏蔽结构（内部浇注屏蔽网）均匀电场，不得采用
无屏蔽或内壁涂半导体漆屏蔽产品。屏蔽引出线应使用复合绝缘外套包封。
d)用于大电流回路（主变总路、分段、母线）的穿墙套管底板，应采用非导磁材质，并加设防涡
c)拆除、搬运时，应有防脱落措施，避免机械伤害。
d)手车式开关隔离挡板保持封闭，并设置明显的警示标志。
2.2固定式断路器更换
a)拆除时，应确定一、二次接线等均已断开连接。b)绝缘表面无损伤、胶装良好。
c)固定螺栓连接紧固，外壳接地良好。
d)接线板金属表面光洁，涂有薄层中性凡士林，固定牢固，接触良好。
c)螺栓应对称均匀紧固，力矩符合产品技术规定，密封面的连接螺栓应涂防水胶。
d)新SF6气体应经检测合格，充气管道和接头应进行清洁、干燥处理，严禁使用橡胶管道，充气
时应防止空气混入。
e)对于现场无需抽真空的SF6开关柜，在充气前应检测预充气体的含水量合格。
f)柜体内充气24小时之后应进行密封性试验。
g)充气完毕后静置24小时后进行含水量测试检测，必要时进行气体成分分析。
e)机构及转动部件灵活、各转动部分涂抹适合当地气候的润滑脂或润滑油。
低压开关柜检修作业指导书
低压开关柜检修作业指导书1适用范围本指导书适用于电力变配电所低压开关柜内的进线柜、馈出柜、电容器柜、RTU柜检修作业。
2编制依据2.1《铁路电力管理规则》和《铁路电力安全工作规程》（铁运（ 1999） 103 号）。
2.2《铁路电力安全工作规程补充规定》（铁总运[2015]51号）。
2.3《杭州供电段高速铁路电力设备检修实施细则》。
2.4《杭州供电段高速铁路电力设备运行实施细则》。
2.5《杭州供电段普速铁路电力设备检修实施细则》。
2.6《杭州供电段普速铁路电力设备运行实施细则》。
3 安全风险提示3. 1风险识别3.1. 1 低压开关柜检修作业存在触电伤害。
3.2管控措施3.2. 1工作人员必须穿绝缘鞋、工作服，戴安全帽、测电笔（验电器）、手套和工具袋。
3.3.2 严格执行“二票一簿”制度，办理好要令许可，并做好安全预想。
3. 2. 3 对电容柜检修作业前需进行彻底放电。
3.2. 4 检修作业中靠近其他带电设备时，带电部分需设缆绳，并挂相应的警示牌，作业过程中人员机具与带电部分要保持足够的安全距离。
4.2. 5 严禁用未拧干水凝潮湿抹布进行洗擦和水冲洗电气设备。
5.作业程序5.1作业前准备5.1.1检修前应进行设备查勘，对已损坏的指示仪表、指示灯、转换开关、按钮等设备做好记录。
对一次主接线图、设备名称与供电系统图纸、技术档案图纸进行核对。
4.1.2 准备好作业所需的工具材料。
4.1.3 根据实际设置驻站联络员，做好登销记。
4.2检修作业4.2.1 低压开关柜检修作业4.2.1. 1 对全部配电装置逐面进行检查、清扫，从上至下。
4.2.1.2 检查修理各种开关，接触器，使其接触良好，无烧损，固定完好，运行无噪声。
4.3.1.3 检查熔断器，应符合容量要求，接触良好；检查互感器装置连接部位无氧化。
4.4.1.4 检查引出线，应符合容量要求，接头无过热氧化，排列整齐，检查母排应无氧化，相色明显。
4.5.1.5 检查端子排，使编号完整、正确、接头无损伤，弯曲方向正确。
低压开关柜检修规程指导
低压开关柜检修规程指导1 总则1.1 适用范围1.1.1本规程规定了400V动力中心（PC）、各段母线(MCC)、主进线电源开关、联络电源开关、负荷开关及各段母线电压互感器（PT）、电流互感器（CT）检修项目、检修工艺及质量标准。
1.1.2本规程规范检修行为，400V厂用系统各段母线、主进线电源开关、联络电源开关、负荷开关及各段母线电压互感器（PT）、电流互感器（CT）检修质量应符合规定要求。
1.1.3本规程为所有参加本项目的工作人员所必须遵守的质量体系程序。
1.2 引用标准1.2.1低压成套开关设备1.2.2低压开关设备和控制设备总则1.2.3低压开关设备和控制设备低压断路器1.2.4低压开关设备和控制设备低压断路器低压开关、隔离器、隔离开关及熔断器组合电器1.2.5低压开关设备和控制设备低压机电式接触器和电动机启动器1.2.6低压开关设备和控制设备控制电路电器和开关元件1.2.7第一部分低压机电式控制电路电器1.2.8 1KV以上52KV及以下高压交流金属封闭开关设备和控制设备1.2.9低压抽出式成套开关设备1.2.10发电厂检修规程1.2.11厂家提供资料2 设备规范2.1 设备概述2.1.1 低压配电装置生产厂家：开关柜技术参数项目名称保证值额定电压(kV) 0.4最高工作电压(kV) 0.44额定频率(Hz) 50相数三相四线额定母线电流(A) 满足设计要求3.1 开关柜检修周期2.1.1 开关柜投运一年后应进行一次检修，正常运行的低压开关柜五年应进行大修，也可以跟随机组的检修周期.2.1.2 开关每年一次小修，五年一次大修，也可以跟随机组的检修周期.3.2 检修项目2.2.1 开关柜大修项目2.2.1.1 整体的清扫及外观检查。
2.2.1.2 母线清扫检查试验，接引螺丝紧固。
母线夹件及绝缘支撑件的紧固。
2.2.1.3 电缆的检修与试验。
2.2.1.4 PT的外观检查与试验。
2.2.1.5 CT的外观检查与试验。

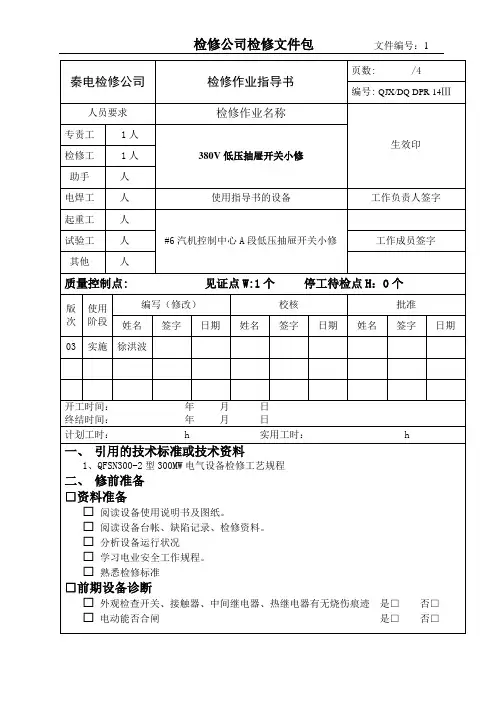

380V低压抽屉开关小修检修作业指导书
辅助接点运动自如，位置应正确是□否□
触点无氧化层，无烧痕，接触可靠。是□否□
各活动部件活动自如，不卡涩，无机械磨损是□否□
各部螺丝应紧固良好是□否□
开关控制回路清扫检查
本体部分包括辅助接点、中间继电器和二次插头
外围部分包括手把、端子排、信号灯、二次插座、直流继电器和按钮
秦电检修公司
检修作业指导书
页数: /4
编号:QJX/DQ-DPR-14Ⅲ
人员要求
检修作业名称生效印专责工1人380V低压抽屉开关小修
检修工
1人
助手
人
电焊工
人
使用指导书的设备
工作负责人签字
起重工
人
#6汽机控制中心A段低压抽屉开关小修
试验工
人
工作成员签字
其他
人
质量控制点: 见证点W:1个 停工待检点H：0个
版次
使用阶段
编写（修改）
校核
批准
姓名
签字
日期
姓名
签字
日期
姓名
签字
日期
03
实施
徐洪波
开工时间： 年 月 日
终结时间： 年 月 日
计划工时： h 实用工时： h
一、引用的技术标准或技术资料
1、QFSN300-2型300MW电气设备检修工艺规程
二、修前准备
□资料准备
阅读设备使用说明书及图纸。
阅读设备台帐、缺陷记录、检修资料。
检查开关出入口刀闸与母线对位应正确，否则给予调整
对开关动力回路用1000V摇表摇测绝缘是□ 否□
（标准：≥0.5MΩ）（测量点1）
开关柜柜门检查
检查开关柜前、后柜门应开关灵活，无卡涩且密封良好是□否□
低压开关柜检修作业指导书
低压开关柜检修作业指导书1.作业项目名称：低压开关柜检修作业指导书2. 作业内容范围本指导书适用于低压开关柜的检修3. 编制（修订）文件依据《铁路电力安全工作规程》和《铁路电力管理规则》（铁运[1999]103号）4. 作业前准备作业人员应戴安全帽，穿绝缘鞋、工作服。
5. 人员工机具材料与要求人员准备：6. 作业程序及标准6.1清扫、检查外观6.1.1检修前应进行查勘摸底，对已损坏的指示仪表、指示灯、转换开关、按钮等设备做好记录。
对一次主接线图、设备名称与供电系统图纸、技术档案图纸进行核对。
6.1.2检查低压开关柜柜体漆膜有无剥落、锈蚀。
6.1.3 紧固构架并作防锈处理，对柜架作全面清洁保养。
6.1.4 严禁用未拧干水的潮湿抹布进行洗擦和水冲洗电气设备。
6.1.5更换已损坏的电器元件。
6.2检查开关：6.2.1 用手操作刀开关、组合开关、断路器等，不应有卡住或操作用力过大现象。
6.2.2 刀开关、断路器等各个部分应接触良好。
6.2.3 电器的辅助触点的通断是否正确、可靠。
6.2.4 断路器等主要电器的通断是否符合要求。
6.2.5 母线连接是否良好，其支持绝缘子、夹持件等附件是否安装牢固可靠。
支持夹持6.2.6 保护电器的整定值是否符合要求，熔断器的熔体规格是否正确，辅助电路各元件的接点是否符合要求。
6.2.7开关灭弧装置（如灭弧罩、灭弧触点、灭弧用绝缘板）完好，胶盖、螺栓齐全。
6.2.8对于抽屉式结构的主开关，机械联锁是否有效，电气联锁是否可靠。
6.2.9检查引出线，应符合容量要求，接头无过热氧化，排列整齐，检查母排应无氧化，相色明显。
6.2.10 检查熔断器，应符合容量要求，接触良好；检查互感器装置连接部位无氧化。
6.2.11 防护完善，门上的连锁装置可靠，外壳、手柄、漆层无变形和损伤。
6.2.12 设备运行无噪声。
6.3仪表、计量装置检查6.3.1 检查各种指示灯、指示仪表、互感器、电度表是否完好、清晰、有效。
低压开关柜运行维护及检修作业指导书
低压开关柜运行维护及检修作业指导书低压开关柜运行维护及检修作业指导书目录：1.引言2.安全要求2.1 个人安全要求2.2 设备安全要求3.运行维护3.1 运行要求3.2 运行操作步骤3.3 巡检及记录4.维护作业4.1 维护计划4.2 维护操作步骤4.3 维护记录5.检修作业5.1 检修计划5.2 检修操作步骤5.3 检修记录6.附件1.引言本文档为低压开关柜运行维护及检修作业指导书，旨在为操作人员提供详细指导。
操作人员应仔细阅读并遵循本指导书的要求，确保工作安全，保证低压开关柜的正常运行。
2.安全要求2.1 个人安全要求- 操作人员应具备相关的资格和培训，熟悉低压开关柜的操作规程和安全要求；- 操作人员应全程穿戴符合安全要求的个人防护装备；- 在操作前，必须对相关设备进行仔细检查，确保设备安全可靠；- 操作过程中要尽量避免单食或单人作业，严禁操作上长时间无人监控；- 发生事故或异常情况时，应立即停止作业并报告相关人员。
2.2 设备安全要求- 低压开关柜运行期间，保持良好的通风和散热；- 切勿将外界物体放入低压开关柜内，以防堵塞；- 确保低压开关柜周围无其他危险物品，保持通道畅通；- 定期检查低压开关柜的接地情况，确保安全接地良好；- 在进行维护和检修作业前，必须切断电源并进行有效的解体措施；- 严禁擅自对低压开关柜进行改动或修理，如需更换零部件，必须使用合格的替换件。
3.运行维护3.1 运行要求- 手动操作低压开关柜时，要轻拿轻放，操作平稳；- 运行过程中要注意观察运行情况，如发现运行异常应立即停止运行；- 严禁超负荷使用低压开关柜；- 运行结束后，要清理低压开关柜周围环境。
3.2 运行操作步骤1.确保低压开关柜处于断电状态；2.操作人员穿戴好个人防护装备；3.打开低压开关柜门，检查开关柜内部是否有异物或损坏情况；4.开启电源，进行运行操作；5.监控低压开关柜运行情况，及时发现运行异常并停止运行；6.运行结束后，切断电源，关闭低压开关柜门。
低压框架式开关检修作业指导书
低压框架式开关检修作业指导书
1.范围
本指导书适用于400V框架式开关检修
2.本指导书涉及的技术资料和图纸
工作时携带相应开关型号的图纸和技术资料
3.安全措施
1.参加本次工作的检修人员必须持证上岗，必须熟悉本次工作的内容，工艺质量
标准等，掌握安全措施
2.开工前工作负责人必须组织召开现场安全技术交底会，向工作班全体成员交代
工作内容、安全措施及注意事项
3.严格执行《电业安全工作规程》，认真执行现场安全措施
4.仔细核对设备名称及编号，防止误入带电间隔
5.回路检查试验前必须验电
6.防止在检修中发生绝缘损伤
7.防止在检修中造成二次接线脱落、松动，造成设备不能启动或损坏
4.现场准备的工具及材料
工作准备
《》工器具已准备完毕，材料备品已落实
《》检修现场地面已铺设防护胶垫，现场已完善隔离
《》作业文件已组织学习，工作成员已熟悉本次工作内容、工作范围、工作流程《》已办理相关工作票许可手续
5.检修工序及质量标准
1.移出开关
将开关从间隔摇出至“检修”位置
开关揺进、揺出应自如，无卡涩现象
2.触头系统检查
3.辅助开关检查
按下操作杆无卡涩现象
检查辅助开关接点无烧伤，切换正常、可靠
6.开关试验
检查储能电机外观完好，传动完好
检查分、合闸线圈无烧损现象，出线完好，直阻应为2欧左右
将开关移至“试验”位置，试分、合正常，并测开关合闸接触电阻
A相 B相 C相
7 工作终结
1清理工作现场卫生
2清点工具、仪表
3工作人员撤离现场
4办理工作票终结手续
工作班成员签名
日期年月日。
电气低压配电柜作业指导书
1 目的规范MNS低压配电柜的操作、维护和保养。
2 适用范围为了保证对低压配电柜进行正确、安全操作与维护保养，制定本文件。
本文规定了MNS低压配电柜的操作、维护和保养步骤。
本文件适用于兰州输气分公司压缩机站场使用的低压配电柜操作、维护保养。
3 职责3.1输气站负责对本站所管辖的低压配电柜进行日常操作。
3.2维抢修中心负责对低压配电柜定期进行维护保养。
3.3供应站负责购买维护保养低压配电柜所需的专用工具及备品备件。
3.4 生产科负责安排、指导电气春检工作。
4 工作程序注：以下内容涉及的操作必须由操作人和监护人两人进行，且必须持有进网电工作业许可证。
4.1 Masterpact MT断路器操作4.1.1站内低压进线有两个回路，分别是发电机进线和市电进线，采用Masterpact MT断路器进行分合闸操作。
4.1.2 Masterpact MT断路器为弹簧储能开关，操作人站在绝缘板上，在监护人的监护下，按下黑色合闸按钮，即可将断路器合上，按下红色分闸按钮即可将断路器断开。
4.1.3断路器有两种储能方式，分别是手动储能：拉下手柄6次直到听到“啪嗒”声和自动储能：断路器在每次合闸后弹簧自动再储能。
断路器是否储能可观察柜子上储能指示黄灯是否亮起，亮起说明弹簧储能已完毕。
4.1.4 Micrologic 6.0A是Masterpact MT断路器的控制单元，用来设定断路器的一些重要参数（一般出厂已设定好），并可用来观察断路器三相电流值等。
4.2 MNS抽屉式开关操作4.2.1合闸:向里压下黑色旋转按扭并顺时针旋转至箭头指向开关连接位置。
4.2.2分闸:逆时针旋转黑色按扭至箭头指向开关断开位置。
4.2.3开关有连接位置（电源和负载接通）、分断位置（电源和负载断开）、试验位置（主回路断开，只接通控制回路）、移动位置（可将抽屉拉出）等。
4.2.4带有失压保护的开关在重新来电后必须先复位才能合上，复位方法是重新把开关打到断开位置，再重新合上即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2015-09-18 实施DQ009-2015————————————————————————————————
低压开关柜检修作业指导书
作业项目：1号换热站低压开关柜检修
作业日期： 2015年09月18 日
批准：
审核：
编制：
目次
1 范围 (3)
2 本指导书设涉及的资料和图纸 (3)
3 安全环保措施 (3)
4 组织机构 (3)
5 备品备件清单 (3)
6 现场准备及工具 (4)
7 检修工序及质量标准 (4)
8 检修记录 (7)
9 设备试运、调试、试验 (8)
10 不符合项通知单 (9)
11 完工报告单 (10)
12 质量签证单 (11)
1#换热站开关柜检修作业指导书
1范围
本指导书适用于阜新煤制天然气公司1#换热站低压开关柜检修工作。
2本指导书涉及的文件、技术资料和图纸
Q/CDT-ITSCC 106 0001-2005《电气设备检修规程》
Q/CDT-ITSCC 107 0024-2005《电气技术标准》
3安全措施
3.1严格执行《电业安全工作规程》
3.2工作人员认真执行现场安全措施。
3.3停电等安全措施完善并符合现场实际。
3.4工作人员不应停留在危险位置。
3.5起重用具经检验合格，安全可靠。
3.6所带的常用工具、量具应认真清点，严禁遗留在设备内。
3.7所搭轿脚手架必须符合要求，高空作业系好安全带。
3.8开工前，工作负责人要向工作班成员详细交待安全措施及注意事项，明确工作范围。
3.9如现场需要动火，应办理动火工作票，并做好防火措施。
3.10参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。
3.11参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。
4. 4组织机构
组长:曹学贵副组长:刘宝山检修技术负责人:韩一标检修安全负责人:张广志
5备品备件清单
6检修前准备
6.1 现场准备
6.3工作准备
□工器具已准备完毕，材料、备品已落实。
□检修地面已经做好防护措施，场地已经完善隔离。
□作业文件已组织学习，工作组成员全部了解设备结构、工艺标准、工序及注意事项等，工作做到心中有数，并向运行人员了解设备缺陷。
W1
6.4办理相关工作票
□办理相关工作票
□检查验证工作票、试验票。
□清点工具，做好开工准备。
H1
7检修工序及质量标准
7.1 低压断路器检修工艺及质量标准
7.1.1一般性检修
□开关柜内部清擦尘圾油污。
□检查开关的各部接线、各部位螺丝是否松动，紧固各部位螺丝，触头系统是否有过热现象。
□检查传动机构等是否有明显的移位、变形、松动、过热、接线是否完整，传动是否卡涩，机构是否变形。
□附件应齐全、完好。
7.2 控制回路检修工艺及质量标准
7.2.1接触器检修
□接触器应清洁，无尘埃及污垢，外壳无破损，密封好，无灰尘进入。
□接触器应机构灵活、无破损、断裂及卡涩现象，弹簧弹性正常，能保证常开及常闭辅助接点可靠的闭合与断开。
□接触器上的触点接触面积均匀，在检修触头时，严禁使用锉刀和粗砂纸，必须用金相砂纸打磨光滑。
W2
7.2.2整组试验
□按钮、转换开关、限位开关、事故按钮、主令控制器等接点应清洁干净，接触良好，动作准确可靠，其弹簧弹性良好、无卡死或不能返回现象。
□灯具及信号装置完好，灯光指示正确。
闪光装置，电铃、事故音响动作正确。
□设备标牌正确、标识清晰、电缆挂牌清楚。
W3
7.2.3开关柜检修
□配电柜盘面及盘内应整齐、干净、无明显损伤，盘面名称准确醒目，注明电源来源，配电盘内应画有回路示意图，并标明保险容量或设备容量。
□粉尘严重及装在室外的配电盘柜门应严密，门锁完好、可靠，盘面上下的孔洞应堵塞、密封，盘与盘之间的间隙应封好。
□小母线的黄、红、绿、黑相色明显，与电源和负载电源连接应紧固，防止松动。
□箱内电气元件对外壳绝缘良好，无漏电。
箱体的外壳必须可靠接地，接地线完整无损。
禁止在一个接地分支线中串接几个需接地地设备。
盘内各段电气设备绝缘电阻应大于0.5兆欧（用500V摇表摇测）。
W4
7.2.4控制电缆检修
□电缆头应清洁干净，无放电，绝缘磨损及老化现象。
□电缆头两端及中间应挂有该电缆的型号、规格。
长度和用途的标示牌。
靠近高温管道的电缆，要采取隔热措施，防止电缆受热、老化及绝缘破坏。
7.2.5仪表指示装置检修
□盘上的电气仪表及所属附件应清洁干净，接线正确。
□盘上的指示灯具完好，灯光指示正确。
盘内的设备完好，动作正确。
7.2.6变频器及软启动器检修
□变频器及软启动器外观整洁无破损，严禁拆卸外壳。
□变频器及软启动器内部用吹风机清除灰尘。
□按钮、转换开关、限位开关、事故按钮、主令控制器等接点应清洁干净，接触良好，动作准确可靠，其弹簧弹性良好、无卡死或不能返回现象。
□变频器及软启动器内各端子接线紧固，各部位螺丝紧固。
附件应齐全、完好。
□检查各部连线无过热或烧伤痕迹。
W5
7.2.7电气接地检查及测量接地电阻；
□检查接地线连接情况，是否牢固可靠。
□接地极表面及螺栓完好，是否生锈断裂。
□检修地面引线的连接点、螺栓和防腐；
□更换已损坏的连接片及螺栓，对腐蚀截面大于原截面1/3的地面引线可采用并接线加强措施，对地面引线应测量连接点的直流电阻和重刷防腐涂料。
标准；使用同一接地装置的所有这类电力设备，当总容量达到或超过100kVA时，其接地电阻不宜超过4Ω。
如总容量小于100kVA时，则接地电阻允许大于4Ω，但不超过10Ω。
H2
7.3验收、交票
□检查所有工具材料都已收回,所有动过的地方都已恢复原状,清理现场。
□工作负责人要做好记录。
□清理检修现场，把检修工具和机具清点无误后运离检修现场,检查现场无遗留物，办理工作票终结手续。
8检修记录
9设备试运调试试验
试验日期：2015 年09 月19 日温度：25℃湿度：40％试验负责人：刘宝山试验人：邢汝春商志朋
记录整理：商志朋记录审核：
试验结论：
10设备检修不符合项目处理单
不符合项事实陈述
1、电源柜内两台塑壳断路器、控制柜内的四台塑壳断路器未安装绝缘隔
板。
2、控制柜内电机接线端子板没安装防尘罩。
检修负责人（签字）检修单位负责人（签字）：
日期：年月日日期：年月日
纠正、预防措施：
返工返修让步接受报废点检员（签字）：
日期：年月日纠正、预防措施意见：
同意不同意电仪厂长（签字）：
日期：年月日
纠正、预防措施完成情况：
检修负责人（签字）：日期：年月日
纠正和预防措施验证意见：
监理（签字）：
日期：年月日纠正和预防措施验证意见：
点检（签字）：
日期：年月日
11完工报告单
12质量签证单
序号工作内容
工作负责人自检检修单位验证点检验证设备部验证验证
点
签字日期
验证
点
签字日期
验证
点
签字日期
验证
点
签字日期
1.工作前准备W1 W1 W1
2.工作票准备H1 H1 H1
3.接触器检修W2 W2 W2
4.整组试验W3 W3 W3
5.开关柜检修W4 W4 W4
6.变频器及软启动器检修W5 W5 W5
7.电气接地检查及测量接地电阻H2 H2 H2
8.不符合项关闭(可选) H3 H3 H3
9.让步接收项目处理单(可选) H4 H4 H4
10.完工报告单H5 H5 H5
11.作业指导书关闭H6 H6 H6
12.
13.。
