电磁炉报警不加热的故障实例与维修过程
电磁炉不加热怎么回事通电但不加热的原因以及维修方法
电磁炉不加热怎么回事通电但不加热的原因以及维修方法Prepared on 22 November 2020电磁炉不加热怎么回事通电但不加热的原因以及维修方法很多用户在使用电磁炉的过程中有可能会出现各种故障，比如电磁炉突然停止加热、电磁炉断断续续进行加热、电磁炉通电了指示灯是亮的但不加热等等；此时我们无需过于着急，下面万师傅平台小编就带大家一起来了解电磁炉不加热的原因以及维修方法吧！一、电磁炉不加热的原因1.电磁炉内部原因导致不加热：包括温度传感器开路、短路保护IGBT管超压保护IGBT过流保护。
这些问题出现之后可以不用担心，过段时间再重启一次就足够。
2.电磁炉外部原因导致不加热：包括外部电网电压高于或低于电磁炉的工作电压范围，那么电磁炉内部的保护机制就会强制断电加热。
如果电磁炉内部温度过高，那么温度报警机制启动也会强制关闭加热功能。
还有一种是锅具防干烧，电磁炉也会强制断电。
3.电磁炉间断加热：IGBT过流保护，过流保护强制减小输出功率或直接暂停工作，延时一段时间后再次启动进入工作状态。
此类保护动作时会出现“有规律地间断加热”现象。
4.电磁炉突然停止加热：是属于浪涌保护；浪涌是电网中电压在瞬时升高或降低时产生的一种危害比较大的尖峰脉冲，过大的浪涌一般都会被压敏电阻泄放掉，只有一些较小的浪涌会触发浪涌保护电路动作。
保护性质为短时暂停。
如果电网陈旧，并且有接触不良的情况时，可能会出现不定时的暂停现象。
5.电磁炉无端端停止加热：这是浴室锅具超温保护；这一种超温保护又被称为“防干烧保护”，触发温度为280到300度，也就是说一道280度，就会自动强制关机，解除温度为70到80度，这种情况只要等到70度，就可以重新启动使用了。
二、电磁炉不加热故障的检修方法（1）置锅，指示灯亮，但不加热1.线盘没锁好锁好线盘2.稳压二极管ZD101坏换稳压二极管ZD1013.基板组件坏换基板组件（2）加热，但指示灯不亮二极管坏换LED二极管基板组件坏换LED基板组件（3）未置锅，指示灯亮，不加热1.热敏电阻配线松动或损坏重新插接或换热敏电阻组件2.集成块LM339坏或集成块TA8316坏换LM339或TA83163.变压器插接不良检查或换主控IC4.基板组件坏换基板组件总之在排除电磁炉不加热的时候，不要着急下定论电磁炉不加热就是坏了，其实有可能是电磁炉自身的保护装置，比如电压有波动、温度过高、锅里没水出现干烧等现象电磁炉都会自动停止加热，此时只要重新启动后即可使用，或者等待一段时间再使用电磁炉；确定是电磁炉出现故障后也可以对照本文的电磁炉不加热故障的检修方法进行检修；不过万师傅平台小编并不建议大家自己维修电器，并且维修后电器的使用得不到安全保障，可以找附近的电器维修店维修哦，想要知道更多家居资讯请继续关注家居售服务万师傅资讯频道。
美的电磁炉“报警不加热”、“不报警不加热”及“屡爆IGBT管”故障处理
美的电磁炉“报警不加热”、“不报警不加热”及“屡爆IGBT管”故障处理在美的电磁炉标准通用板中当LC振荡电路电路受损时，会造成“报警不加热”、“不报警不加热”及“屡爆IGBT管”故障的发生。
维修时，用500型三用表500V、50V、10V档，测LC振荡电路滤波电容器C4（5?F/275V）对地+305V电压，为正常时。
若该电压偏低及共振电容器C5（0.3?F/1200V）失效。
会造成电磁炉振荡频率变高，而导致IGBT管导通时间过长而达不到饱和状态使IGBT管烧毁。
1、当测LC振荡电路滤波电容器C4对地电压低至+225V时，有时会造成电磁炉出现“不报警不加热”故障。
2、当测LC振荡电路滤波电容器C4对地电压低至+225V时，有时会造成电磁炉出现“报警不加热”故障。
3、当测LC振荡电路滤波电容器C4对地电压低至+225V时，有时会造成电磁炉上电开机后“即爆烧IGBT管”的故障发生。
4、当用电容表测LC振荡电路共振电容器C5是正常时，有时会造成电磁炉出现“报警不加热”故障。
5、当用电容表测LC振荡电路共振电容器C5是正常时，有时会造成电磁炉出现“不报警不加热”故障。
6、若LC振荡电路共振电容器C5失效受损时，有时会造成电磁炉上电开机数秒钟内检锅时出现“烧毁IGBT管”故障。
7、若加热线盘绕组存在匝间短路、底部磁片出现碳化后而短路损坏时，会造成电磁炉上电开机后出现“IGBT管击穿”故障。
8、当IGBT管控制极限幅稳压二极管Z1击穿损坏时，在MC-IH-M02-B2板。
有时会造成电磁炉出现“不报警不加热”故障。
9、当IGBT管控制极限幅稳压二极管Z1击穿损坏时，在MC-IH-M00板，有时会造成电磁炉出现“报警不加热”故障。
10、当IGBT管控制极限幅稳压二极管Z1反向漏电时，在美的电磁炉MC-IH-M00、MC-IH-M01、MC-IH-M02标准通用板，会造成电磁炉出现“屡爆IGBT管”的故障发生。
11、当LC振荡电路滤波电容器C4受损时，电磁炉上电开机放锅后有时会出现“不停检锅”故障。
电磁炉滴滴响不加热怎么去修理
电磁炉滴滴响不加热怎么去修理电磁炉滴滴响不加热，面板按键操作都正常，就是不加热，一会就关机为什么。
1.1 电磁加热原理电磁灶是一种利用电磁感应原理将电能转换为热能的厨房电器。
在电磁灶内部，由整流电路将50/60Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20-40KHz的高频电压，高速变化的电流流过线圈会产生高速变化的磁场，当磁场内的磁力线通过金属器皿(导磁又导电材料)底部金属体内产生无数的小涡流，使器皿本身自行高速发热，然后再加热器皿内的东西。
1.2 458系列筒介458系列是由建安电子技术开发制造厂设计开发的新一代电磁炉,介面有LED发光二极管显示模式、LED数码显示模式、LCD液晶显示模式、VFD莹光显示模式机种。
操作功能有加热火力调节、自动恒温设定、定时关机、预约开/关机、预置操作模式、自动泡茶、自动煮饭、自动煲粥、自动煲汤及煎、炸、烤、火锅等料理功能机种。
额定加热功率有700~3000W的不同机种,功率调节范围为额定功率的85%,并且在全电压范围内功率自动恒定。
200~240V机种电压使用范围为160~260V, 100~120V机种电压使用范围为90~135V。
全系列机种均适用于50、60Hz的电压频率。
使用环境温度为-23℃~45℃。
电控功能有锅具超温保护、锅具干烧保护、锅具传感器开/短路保护、2小时不按键(忘记关机) 保护、IGBT温度限制、IGBT温度过高保护、低温环境工作模式、IGBT测温传感器开/短路保护、高低电压保护、浪涌电压保护、VCE抑制、VCE过高保护、过零检测、小物检测、锅具材质检测。
458系列须然机种较多,且功能复杂,但不同的机种其主控电路原理一样,区别只是零件参数的差异及CPU 程序不同而己。
电路的各项测控主要由一块8位4K内存的单片机组成,外围线路简单且零件极少,并设有故障报警功能,故电路可靠性高,维修容易,维修时根据故障报警指示,对应检修相关单元电路,大部分均可轻易解决。

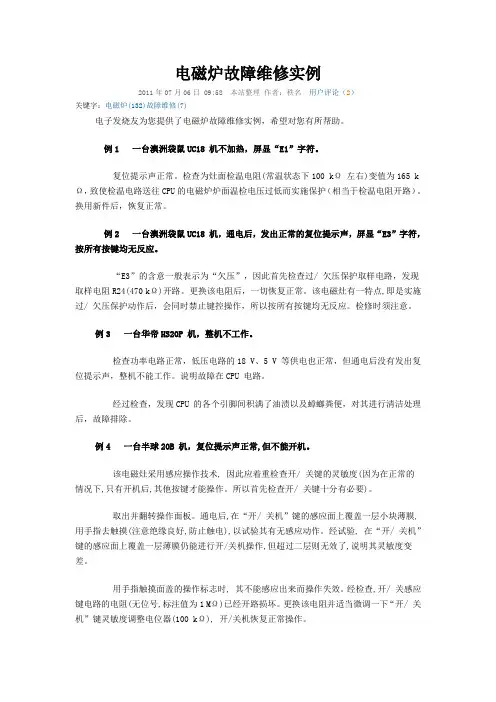

电磁炉故障维修实例
电磁炉故障维修实例2011年07月06日 09:58 本站整理作者：秩名用户评论（2）关键字：电磁炉(132)故障维修(7)电子发烧友为您提供了电磁炉故障维修实例，希望对您有所帮助。
例1 一台澳洲袋鼠UC18 机不加热，屏显“E1”字符。
复位提示声正常。
检查为灶面检温电阻(常温状态下100 kΩ左右)变值为165 k Ω，致使检温电路送往CPU的电磁炉炉面温检电压过低而实施保护（相当于检温电阻开路）。
换用新件后，恢复正常。
例2 一台澳洲袋鼠UC18 机，通电后，发出正常的复位提示声，屏显“E3”字符，按所有按键均无反应。
“E3”的含意一般表示为“欠压”，因此首先检查过/ 欠压保护取样电路，发现取样电阻R24(470 kΩ)开路。
更换该电阻后，一切恢复正常。
该电磁灶有一特点,即是实施过/ 欠压保护动作后，会同时禁止键控操作，所以按所有按键均无反应。
检修时须注意。
例3 一台华帝HS20P 机，整机不工作。
检查功率电路正常，低压电路的18 V、5 V 等供电也正常，但通电后没有发出复位提示声，整机不能工作。
说明故障在CPU 电路。
经过检查，发现CPU 的各个引脚间积满了油渍以及蟑螂粪便，对其进行清洁处理后，故障排除。
例4 一台半球20B 机，复位提示声正常,但不能开机。
该电磁灶采用感应操作技术, 因此应着重检查开/ 关键的灵敏度(因为在正常的情况下,只有开机后,其他按键才能操作。
所以首先检查开/ 关键十分有必要)。
取出并翻转操作面板。
通电后,在“开/ 关机”键的感应面上覆盖一层小块薄膜,用手指去触摸(注意绝缘良好,防止触电),以试验其有无感应动作。
经试验, 在“开/ 关机”键的感应面上覆盖一层薄膜仍能进行开/关机操作,但超过二层则无效了,说明其灵敏度变差。
用手指触摸面盖的操作标志时, 其不能感应出来而操作失效。
经检查,开/ 关感应键电路的电阻(无位号,标注值为1 MΩ)已经开路损坏。
更换该电阻并适当微调一下“开/ 关机”键灵敏度调整电位器(100 kΩ), 开/关机恢复正常操作。
TCL TCP181GM型电磁炉报警不加热故障检修
用万能表测驱动放大电路三极管Q1（8050）基极对地电压+0.1V，正常，发射极e对地0V电压，正常；测Q2（8550）基极对地电压+0.1V，正常，集电极、发射极对地0V电压，正常。若以上电压异常，多为|+18V电源电压受损，Q1、Q2或阻容元件受损。驱动放大电路受损，会使电磁炉上电后出现爆损IGBT管、不报警不加热及报警不加热故障。
6.同步电压比较电路
装上加热线圈盘，上电，用万能表测比较器U2A4脚V-端对地电压+3.8V，正常，5脚V+端对地 电压+3V(正常为+4V)，2脚输出端对地电压为0V，正常应为+5V。由于U2A V+端对地电压偏低，造成2脚输出低电平，致使电磁炉上电加热时出现报警不加热故障。经查，同步电压比较电路的过压稳压二极管Z3(18V)漏电损坏。将其换新后故障排除
TCL TCP181GM型电磁炉报警不加热故障检修---------原创作者：李少怡
故障现象：一台TCL TCP181GM型电磁炉，上电开机放锅加热时，报警不加热。、
分析检修：该故障的维修范围内：高压供电电路、浪涌保护电路、驱动放大电路、高压检测电路、LC振荡电路及同步电压比较电路。
1.高压供电电盘。上电，用万能表测IGBT集电极对地电压+0.5V，正常，控制极对地0电压，正常。若以上电压异常，多为C4(0.3UF/1200V)漏电、击穿、容量IGBT管门控驱动电压不足，将造成IGBT管不能很快饱和导通，致使电磁炉上电后出现屡损IGBT管、不报警不加热及报警不加热故障。
上电，用500型万能表直流电压档测高压供电电路滤波电容C2(5UF/275V)对地电压——305V，正常。若该点电压异常，多为C2漏电或开路，造成电磁炉的振荡频率过高，只是电磁炉上电后出现爆损IGBT管、断续加热、不停地检锅声，不报警不加热及报警不加热故障。
美的电磁炉报警不加热
美的电磁炉报警不加热美的电磁炉报警不加热故障与维修故障分析：当电磁炉上电开机后出现“报警不加热”故障时，其故障范围为；整机高压电源电路、电压同步比较检测电路、驱动放大电路、LC振荡电路、其中某一“元器件”受损均导致出现“报警不加热故障”故障。
一、整机高压电源电路维修；电网电压经整流桥DBI“整流”，和“电容器”C2（5μF/275V）滤波后并通过电感L1转换为直流电源，为IGBT、集电极C提供高压电源+305V。
1、电磁炉，上电待机时，用500型“三用表”直流电压档X500V测“加热线盘”接线端OUT1、OUT2对地电压+305V为正常，当0电压时，则电感L1脱焊、或L1断线、开路，均导致电磁炉出现“报警不加热”故障，重焊、或更新、L1后整机恢复正常。
2、电磁炉，上电待机时，用500型“三用表”直流电压档X500V测，整机高压电源+305V对地电压偏低时，则滤波电容器C2（5μF/275V）失效、或C2引线脚脱焊，均导致电磁炉出现“报警不加热”故障。
由于C2的失效，还引发电磁炉，IGBT击穿受损故障时有发生，重焊、或更新、C2后整机恢复正常。
二、电压同步比较检测电路维修；1、电磁炉，上电待机时，当“加热线盘”OUT1、同步电压比较电路，取样电阻R23（330K/2W）“变值”或开路时，用500型“三用表”直流电压档X10V测，比较器LM339（IC1A）第4脚反相输入端，对地电压偏低或0电压。
（正常为+3.7V）及“加热线盘”OUT2、同步电压比较电路，取样电阻R24，（240K/2W）R27（240K/2W）、“变值”260K时，测IC1A第5脚同相输入端，对地电压偏低。
（正常为+3.8V）由于取样电阻R23、R24、R27“变值”导致电磁炉出现“报警不加热”故障，更新损坏电阻后整机恢复正常。
另外当电阻R24、R27开路，或稳压二极管Z3、（+18V）击穿时，电磁炉，均出现提锅具时“不报警不加热”故障。
九阳电磁炉常见故障检修笔记
实例1故障现象：有报警声，不加热。
故障机型：九阳JYC-19BE5 电磁炉检修方法与步骤：(1)观察故障现象，发现温度第4 个指示灯和炒菜指示灯同时闪烁，有报警声，不加热。
查故障代码表可知，第4个指示灯闪烁并且有报警声，属于电网电压过低报警。
(2)在电网电压正常的情况下，应重点检查电压检测电路。
本电路电压检测取样电阻为R200、R201、R220、R221、R202,检查发现R200 由330 kΩ变为1 MΩ以上。
更换R200 后，故障排除。
实例2故障现象：IGBT 管烧爆。
故障机型：九阳JYC-18T1 电磁炉检修方法与步骤：(1)更换保险管与IGBT 管后，在不接线盘的情况下，测量电源三电压。
发现+18 V 输出只有约14 V,脱开后级负载电压也不能恢复正常，表明电源有问题。
经检查，+18 V 稳压二极管性能不良。
更换后，+18 V 电压恢复正常。
(2)测量运放LM339 的各脚电压，发现其⑧脚电压比⑨脚电压高0.3 V,不正常(正常时⑨脚电压应高于⑧脚0.2 V)。
检查同步电路的检测电阻，发现有一只100 kΩ电阻变值，更换之。
(3)接上线盘试机，故障排除。
实例3故障现象：不开机，无显示。
故障机型：九阳JYC-20BS3 电磁炉检修方法与步骤：(1)拆机检查，测量整流后的+300 V 正常，测量开关电源输出的+5 V、+18 V,发现这两组电压都很低。
(2)脱开低压电源后级负载，低压电源依然不正常，表明电源本身有问题。
仔细查找，发现瓷片电容C18(0.1μF )漏电严重。
更换电容C18,恢复电路后试机，故障排除。
实例4故障现象：上电后，无任何反应。
故障机型：九阳JYC-19BE5 电磁炉(ZH75507 主板)检修方法与步骤：(1)拆机检查，发现保险管FUSE2 已烧毁。
在机测量IGBTl 管集电极对地电阻几乎为0 Ω，表明已击穿。
(2)在机测量整流桥DBl 各脚的正、反向电阻，阻值偏小，脱焊下再测量，证明已经损坏。
电磁炉故障维修实例
电磁炉故障维修实例当电磁炉出现“报警不加热”故障时，故障范围为：电源高压供电电路、同步振荡电路、驱动放大电路、LC共振电容器等其中有一元器件损坏时，均可导致电磁炉出现“报警不加热”故障。
检修步骤：一、电源供电电路检修：测滤波电容器C2对地+305V电压为正常，当电压偏低、或0电压时，则滤波电容器C2（5μF/275V）失效、当测IGBT集电极C对地0电压时，则L1电感线圈脱落、开路或虚焊，导致IGBT集电极无电压并出现报“警不加热”故障、或导致IGBT击穿受损。
将损坏元件更换、重焊后、整机恢复正常。
二、同步检测电路检修：1、上电后待机时，测比较器（ICIA）第4脚反相输入端对地+4V电压为正常、第5脚同相输入端对地+4.1V电压为正常、第2脚输出端对地+5V电压为正常。
将加热线盘拆下，测比较器（ICIA）第2脚输出端对地+0.2V电压为正常，当0电压时。
测（ICIA）第5脚同相输入端对地0电压。
导致比较器（ICIA）迅速翻转截止，第2脚输出端由高电平变为低电平。
若为高电平则，比较器（ICIA）损坏，将损坏的（ICIA）更换后整机恢复正常。
2、将加热线盘拆下，测比较器（ICIA）第2脚输出端对地为低电平，但故障未排除时应再检查比较器外围元件电阻R23、R3、阻值是否变值、或开路、电容器C9、C10是否漏电、或失效。
另外维修时应注意：电阻R24（240KΩ/2W）、R27（240KΩ/2W）变值或开路。
①当电阻变值为260K左右、稳压二极管Z3电容器C19漏电时均出现“报警不加热”故障。
②当电阻R24、R27变值为无穷大时、稳压二极管Z3，电容器C9击穿时均导致出现“不报警不加热”故障。
将损坏的元器件更换后，整机恢复正常。
（在维修中要加以注意分析故障，分别对待。
）三、驱动放大电路检修：1、上电后待机时，测驱动放大电路三极管Q9集电极对地+18V电压为正常，测比较器（ICID）第10脚反相输入端对地+4.8V 电压为正常。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
几例电磁炉报警不加热的故障实例与维修过程（以供大家参考）美的MC-PSY19A电磁炉，（主板编码PSY18A-POWER）市场占有率较高销售量大。
是美的电磁炉中的“常青树”，深得广大客户赞美认可。
由于电磁炉主电路板电路设计复杂，比较器采用两片IU2、IU3贴片LM339、及贴片阻、容元器件，所以给售后维修及家电维修爱好者带来一定的难度。
下面就介绍美的电磁炉MC-PSY19A维修关键电压测试点。
（先接上加热线盘L2上电待机时测试为准）一、整机电源对地电压分别为；1、用500型“三用表”直流电压档X500V，测滤波电容器C14两端电压+305V为正常。
当低于+250V时，则滤波电容器C14失效，C14失效会导致电磁炉LC振荡电路“振荡频率偏高”，有时甚至还造成IGBT击穿受损。
2、用500型“三用表”直流电压档X50V，测电解电容器EC22正极端对地电压+18V为正常。
当低于+18V时，则开关电源稳压二极管 Z10（+18V）漏电、或电解电容器EC20漏电、及开关电源高频变压器L101损坏。
当0电压时，在LM7805输出端电压+5V正常情况下，一但上电开机均导致IGBT击穿受损。
3、用500型“三用表”直流电压档X10V，测U2“三端”稳压器输出端对地电压+5V为正常。
当低于3.8V时，则开关电源二极管D31、正向电阻变大、或电解电容器EC21失效、稳压二极管Z11（+13V）漏电、及U2失常。
当0电压时，均造成控制板上无电源指示，还出现“开不了机”故障。
4、当开关电源高频变压器L101损坏时，可自制重绕数据用高强度漆包线Φ0.19mm初级绕225T、次级绕92T。
初级与次级之间加一层绝缘纸，高频变压器重绕时，还应注意绕线的相位。
二、同步电压比较电路取样电阻对地电压分别为；1、同步电压比较电路取样电阻R35（240/2W）串联R36（240K/2W）后，送往比较器IC2D、LM339第10脚反相输入端对地电压+4V 为正常。
当0电压时，则电感L1脱焊、电阻R35、R36开路、贴片电容器C17击穿、及比较器IC2D、LM339损坏。
均导致电磁炉加热时出现“不报警不加热”故障。
有时甚至还出现“报警不加热”故障，在维修中应加以注意。
2、同步电压比较电路取样电阻R37（330K/2W）后，送往比较器IC2D、LM339第11脚同相输入端对地电压+4.2V为正常。
当0电压时则电感L1脱焊、电阻R37开路、贴片电容器C16击穿、及比较器IC2D、LM339损坏。
均导致电磁炉出现“报警不加热”故障。
有时甚至还出现“不报警不加热”故障。
3、当比较器IC2D、LM339第10脚反相输入端对地电压，和比较器IC2D、LM339第11脚同相输入端对地电压接近时。
会导致电磁炉加热时出现不停地“检锅声”故障、或“断续加热”故障、及“叽吱”响声故障，有时甚至还导致IGBT击穿受损。
三、电压检测电路取样电阻对地电压分别为；1、电压检测电路取样电阻R309（330K/1W）对地电压+2.3V为正常。
并同时送往跟随器三极管Q7、B基极进行调整比对后，由Q7、E发射极输出基准电压送往（POWER）CPU芯片第23脚进行识别控制。
当电压低于1.8V以下时，多为电网电压偏低、或整流二极管D300、D301正向电阻变大、及Q7损坏。
当0电压时，则电阻R309开路、或电容器C29击穿、及CPU芯片受损等。
均导致电磁炉出现自动保护关机，并通过控制板出现代码E7故障。
待电网电压恢复正常后电磁炉就继续加热。
2、当电压检测电路取样电阻R309（330K/1W）对地电压高于+2.3V以上时，则电网电压超过交流电压260V、或三极管Q7基极B与发射极E击穿损坏。
均导致电磁炉出现自动保护关机，并通过控制板显示出现代码E8故障。
待电网电压恢复正常后电磁炉就继续加热。
3、电压检测电路取样电阻R308（330K/1W）对地电压+0.7V为正常。
并同时送往（ZERO）CPU芯片第17脚高压保护电路进行识别控制。
当 0电压时，则电阻R308开路、及CPU芯片受损。
均导致电磁炉控出现“报警不加热”故障，当电压大于+1.5V以上时，高压保护电路就自动关机保护。
四、浪涌保护电路取样电阻对地电压分别为；浪涌保护电路经取样电阻R27（750K/1W）后，并同时送往比较器IC3A、LM339第4脚反相输入端对地电压+7.2V为正常。
当0电压时，则电阻R27开路、电容器C30击穿、IC3A、LM339损坏。
均导致电磁炉出现“报警不加热”故障.标准通用板-不报警不加热故障维修：当电磁炉加热时出现提锅具“不报警不加热”故障。
维修范围为：同步电压振荡电路、浪涌保护电路、驱动放大电路。
以往最常见故障为同步电压比较电路，取样电阻R15（240KΩ/2W）、R16（240KΩ/2W）变值，及电容器C8漏电等，均会导致“不报警不加热”故障。
在维修时，应测试电磁炉整机供电电压、及比较器LM339每脚对地电压“正常与否”。
为维修提供识别、对比、分析、判断、故障的潜在范围。
切不可随意更换LM339等元器件，避免造成人为的“二次故障”，在售后维修服务中切实做到“稳、准、省、节”。
1、同步电压振荡电路维修；当上电后待机时，测比较器LM339（U2B）第1脚输出端对地+5V电压为正常。
若0电压时，则U2B第7脚同相输入端，对地电压偏低、或U2B损坏。
测U2B第7脚同相输入端对地+4V电压为正常。
若偏低时，则电阻R13（240KΩ/1W）、R14（240KΩ/1W）、R15（240KΩ /1W）、R16（470KΩ/2W）、变值或开路。
若0电压时，则贴片电容器C8击穿。
会导致电磁炉加热时出现提锅具“不报警不加热”故障，更新损坏元器件后整机恢复正常2、浪涌保护电路维修：当上电后待机时，测比较器LM339（U2A）第2脚输出端对地+0.2V电压为正常。
若0电压时，则U2A第5脚同相输入端对地电压偏低，贴片电容C16击穿。
若电压上升为10V时，则U2A第5脚同相输入端对地+4.7V电压，贴片电容C13击穿，或U2A受损。
测U2A第5脚同相输入端对地+3V电压为正常。
若+3.8V时，则贴片电阻R42开路受损，会导致电磁炉加热时出现提锅具“不报警不加热”故障，更新损坏元器件后整机恢复正常。
（在美的MC-SH2115电磁炉中，当贴片电阻R42受损时，还造成“断续加热”故障。
）3、驱动放大电路维修：当同步电压振荡电路、及浪涌保护电路、均正常时。
上电后待机，测三极管Q3集电极对地电压+18V正常。
用“三用表”电阻100Ω档，对三极管Q3、Q4、稳压二极管Z1、及IGBT在路进行正反向电阻测试。
当Z1、IGBT 控制极G与发射极E之间阻值变小时，则Z1、IGBT存在漏电、或击穿。
在美的MC-SY1913、 MC-SH2115等电磁炉，当Z1、IGBT 漏电时，均出现“报警不加热”故障。
若击穿时，均会出现提锅时“不报警不加热”故障。
[在美的MG- EP201（货号EH202B）电磁炉中，当Z1击穿时，则出现“报警不加热”故障]，更新损坏元器件后整机恢复正常。
在售后维修电磁炉中，报警不加热是最常见的故障之一。
当电磁炉出现“报警不加热”故障时，故障范围有；电源高压供电电路、驱动放大电路、同步电压振荡电路、其中某一元器件接触不良、或受损时，均会导致电磁炉加热时出现“报警不加热”故障。
1、电源高压电路维修；当上电后待机时，测电容器C4对地+305V电压为正常，若0电压时，则保险管（FUSEI）、整流桥（DB1）开路受损、电感线圈L1、脱落或虚焊。
当C4对地电压偏低时，则电容器C4（5μF/275V）开路、或失效。
均会导致电磁炉出现“报警不加热”故障。
更新、或重焊、损坏元件后整机恢复正常。
（当交流电压在180V以下时，电磁炉均出现“报警不加热”故障）2、同步电压振荡电路维修； 1）、测比较器（U2B）第1脚输出端对地+5V电压为正常。
测U2B第7脚同相输入端对地+4V电压为正常。
若偏高时，则电阻R18、R19脱焊、或开路。
会导致U2B第7脚电压上升，电磁炉出现“报警不加热”故障。
2）、测比较器（U2B）第1脚输出端对地+5V电压为正常。
若0电压时，则电阻R13（240KΩ/1W）、R14（240KΩ/1W）、 R15（240KΩ/1W）、R16（470KΩ/2W）变值、或开路、电容器C8漏电、或击穿时，均会导致U2B第7脚电压上升，电磁炉出现“报警不加热”故障。
3）、测比较器U2C第14脚输出端对地+2.2V电压为正常，若0电压时，测U2C第8脚反相输入端对地电压+0.9V为正常，测第9脚同相输入端对地+3.6V电压为正常。
则电容器C11击穿、或CE5击穿、及比较器U2C受损，均会导致电磁炉出现“报警不加热”故障。
4）、测整机电压+305V、+18V、+5V、及比较器LM339每脚对地电压均正常时。
则电容器C5、C6、失效，均会导致电磁炉出现“报警不加热” 故障。
5）、当上电开机加热时出现“报警不加热”故障；测整机电压+305V、+18V、+5V、及比较器LM339每脚对地电压均正常时。
则控制板电路，三极管Q2（8050）、虚焊、会导致电磁炉出现“报警不加热”故障。
更新、或重焊、受损元器件后整机恢复正常。
3、驱动放大电路维修；测三极管Q3集电极对地+18V电压为正常，若偏高时，电磁炉控制板指示灯会出现“抖动全亮”。
则开关电源稳压二极管Z90开路、或爆裂。
若0电压时，1）、D93开路、D94击穿、EC95击穿受损。
2）、D93开路、Q90（8050）发射极E与集电极C击穿受损（在确保整机+18V电压正常时再继续维修）。
当驱动放大三极管Q3（8050）、 Q4（8550）参数失常、比较器（U2D）损坏、及IGBT控制极，限幅、过压保护装置Z1（18V）击穿时，均会导致电磁炉出现“报警不加热”故障。
更新损坏元器件后整机恢复正常。
在美的MG-EP201（货号EH202B）电磁炉中，当Z1击穿时，会出现“报警不加热”故障。
